VERIFICAÇÕES PRÉVIAS À VIAGEM
4
Lista de verificação prévia à viagem .................................................. 4-1
P_5jj_PreopTOC.fm Page 1 Thursday, February 3, 2000 1:39 PM

4-1
4
PAU01114
4-VERIFICAÇÕES PRÉVIAS À VIAGEMO estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar do pneu pode ter consequências graves. Por conseguinte, é muito importante, para além de
uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
PAU00340
LISTA DE VERIFICAÇÃO PRÉVIA À VIAGEM
ITEM INSPECÇÕES PÁGINA
Travão dianteiro
• Verifique o funcionamento, a folga, o nível de fluido e se há fuga de fluido.
• Encha com fluido de travão DOT 4, se necessário.6-24–6-26
Travão traseiro6-23–6-26
Embraiagem• Verificar o funcionamento, estado e folga.
• Ajuste, se necessário. 6-22–6-23
Punho e invólucro do
acelerador• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-18, 6-29
Óleo do motor• Inspeccione o nível de óleo.
• Acrescente óleo, se necessário.6-8
Líquido refrigerante• Verifique o nível de refrigerante.
• Acrescente líquido refrigerante, se necessário.6-11–6-12
Corrente de transmissão• Verifique as condições e a folga da corrente.
• Ajuste, se necessário. 6-27–6-28
Rodas e pneus• Verifique a pressão de ar, a usura e a deterioração dos pneus. 6-19–6-22
Cabos de controlo• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-29
Eixo do pedal de travão• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-30
Pivôs da alavanca de travão e
embraiagem• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-30
Articulações do cavalete
lateral• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-30
P_5jj_Preop.fm Page 1 Thursday, February 3, 2000 1:55 PM

VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4
NOTA:Verificações prévias à viagem devem ser efectuadas cada vez que a motocicleta vá ser utilizada. Tal inspecção pode ser realizada na sua
totalidade em pouquíssimo tempo, e a segurança adicionada tornará mais que proveitoso o tempo dispendido.
AV I S O
Caso algum item das VERIFICAÇÕES PRÉVIAS À VIAGEM não esteja funcionando apropriadamente, submeta-o a inspecção e
reparo antes de utilizar a motocicleta.Fixadores do chassis• Certifique-se de que todas as porcas, parafusos e cavilhas estão apropriadamen-
te apertados.
• Aperte, se necessário.—
Combustível• Inspeccione o nível de combustível.
• Acrescente combustível, se necessário.3-12
Luzes, sinais e interruptores• Verifique se o funcionamento está correcto. — ITEM INSPECÇÕES PÁGINA
P_5jj_Preop.fm Page 2 Thursday, February 3, 2000 1:55 PM

P_5jj_Preop.fm Page 3 Thursday, February 3, 2000 1:55 PM

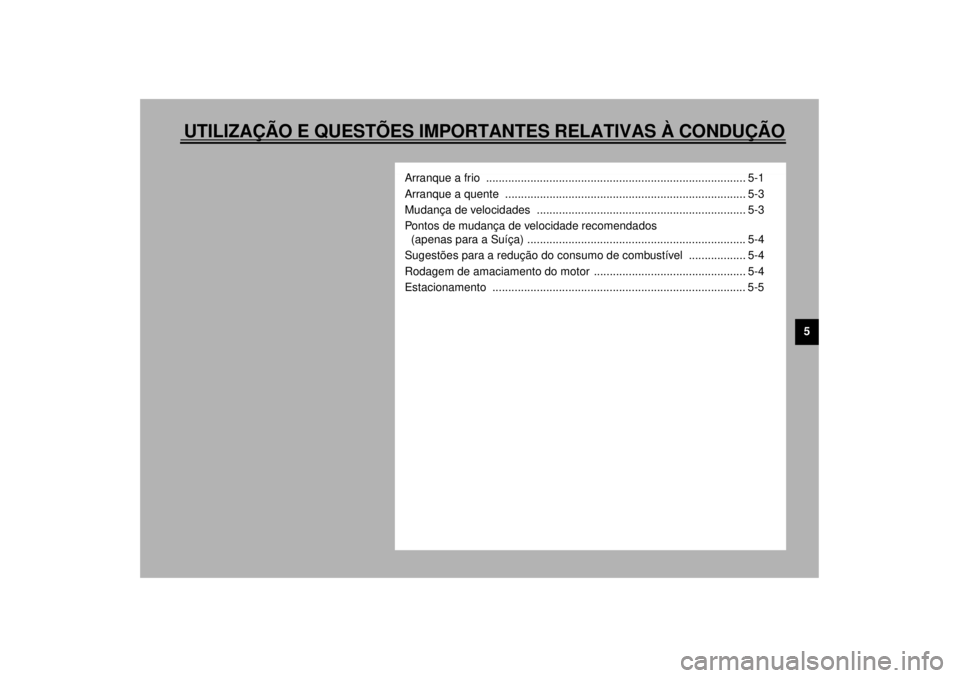

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO\
5
Arranque a frio .................................................................................. 5-1
Arranque a quente ............................................................................ 5-3
Mudança de velocidades .................................................................. 5-3
Pontos de mudança de velocidade recomendados (apenas para a Suíça) ..................................................................... 5-4
Sugestões para a redução do consumo de combustível .................. 5-4
Rodagem de amaciamento do motor ................................................ 5-4
Estacionamento ................................................................................ 5-5
P_5jj_OperationTOC.fm Page 1 Thursday, February 3, 2000 1:39 PM

5-1
5
PAU00372
5-UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU00373
AV I S O
@ l
Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.
l
Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.
l
Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
@
PAU03160
Arranque a frio Para que o sistema de corte do circuito de
igniçao permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições: l
A transmissão estar em ponto morto.
l
A transmissão estar engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
PW000054
AV I S O
@ l
Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-24.
l
Nunca conduza com o descanso la-
teral para baixo.
@1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para “ ”.
PC000035
PRECAUÇÃO:@ Se a luz de advertência do nível de com-
bustível se acender, verifique o nível de
combustível e, se necessário, reabaste-
ça logo que possível. @2. Coloque a transmissão em ponto mor-
to.NOTA:@ Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico. @3. Ligue o motor de arranque (afogador)
e feche completamente o acelerador.
(Consulte a página 3-13 para obter
instruções relativas ao funcionamento
do motor de arranque (afogador).)
4. Coloque o motor em funcionamento
premindo o interruptor de arranque.
P_5jj_Operation.fm Page 1 Thursday, February 3, 2000 1:55 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
NOTA:@ Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa. @
PC000038
PRECAUÇÃO:@ l
A luz de advertência do nível de
óleo e a luz de advertência do nível
de combustível devem acender-se
quando o interruptor de arranque é
premido, e devem apagar-se assim
que este é libertado.
l
Se a luz de advertência do nível de
óleo tremeluzir ou permanecer ace-
sa após o arranque, desligue imedi-
atamente o motor, verifique o nível
de óleo do motor e procure fugas
de óleo no veículo. Se necessário,
acrescente óleo do motor e verifi-
que novamente a luz de advertên-
cia. Se a luz de advertência não
acender quando prime o interruptor
de arranque, ou se não se apagar
depois de arrancar com óleo domotor suficiente, solicite a um con-
cessionário Yamaha que verifique
o circuito eléctrico.
l
Se a luz de advertência do nível de
combustível permanecer acesa
após o arranque, desligue o motor
e verifique o nível de combustível.
Se necessário, reabasteça logo que
possível e verifique novamente a
luz de advertência. Se a luz de ad-
vertência não se acender quando
prime o interruptor de arranque, ou
se não se apagar depois de arran-
car com combustível suficiente, so-
licite a um concessionário Yamaha
que verifique o circuito eléctrico.
@5. Depois de colocar o motor em funcio-
namento, desloque o alavanca do mo-
tor de arranque (afogador) para trás
até meio.
PCA00045
PRECAUÇÃO:@ Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio! @
6. Quando motor estiver quente, desli-
gue o motor de arranque (afogador).NOTA:@ l
O motor está quente quando respon-
de normalmente ao acelerador com o
motor de arranque (afogador) desliga-
do.
l
Quando o motor está ao ralenti com o
motor de arranque (afogador) ligado,
a ventoinha do radiador é automatica-
mente activada e desactivada inde-
pendentemente da temperatura do
líquido refrigerante. Como resultado, a
velocidade de ralenti do motor variará,
mas isto não indica uma avaria.
@
P_5jj_Operation.fm Page 2 Thursday, February 3, 2000 1:55 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU01258
Arranque a quente Siga os mesmos procedimentos descritos
para o arranque a frio à excepção de que
deixa de ser necessário utilizar o motor de
arranque (afogador) visto o motor já estar
quente.
PAU00423
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTA:@ Para colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-
mente. @
PC000048
PRECAUÇÃO:@ l
Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.
l
Utilize sempre a embraiagem para
mudar de velocidade de modo a
evitar danos no motor, na transmis-
são, no sistema de transmissão,
que não estão concebidos para su-
portar o choque de uma mudança
de velocidades forçada.
@
1. Pedal de mudança de velocidades
N. Ponto morto
P_5jj_Operation.fm Page 3 Thursday, February 3, 2000 1:55 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU02937
Pontos de mudança de
velocidade recomendados
(apenas para a Suíça) Os pontos de mudança de velocidade reco-
mendados durante a aceleração estão ilus-
trados na tabela a seguir. CF-02PNOTA:@ Quando faz uma redução de 2 velocidades
na caixa de uma só vez, reduza a velocida-
de em conformidade com esta acção (ex.
reduza para 35 km/h quando muda de
5ª para 3ª).@
PAU00424
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível: l
Aqueça bem o motor.
l
Desligue o motor de arranque (afoga-
dor) logo que possível.
l
Mude rapidamente para uma veloci-
dade superior, e evite velocidades ele-
vadas do motor durante a aceleração.
l
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
l
Em vez de deixar o motor em ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU01128
Rodagem de amaciamento do
motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1.600 km. Por esse
motivo, deverá ler o seguinte material cui-
dadosamente.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1.600 km. As diferentes peças do
motor desgastam-se e obtêm um polimento
por si próprias até que atinjam as folgas de
funcionamento adequadas. Durante este
período, deve-se evitar o funcionamento
prolongado em aceleração máxima ou
qualquer condição que possa resultar no
sobreaquecimento do motor.
Ponto de mudança de
aceleração
(km/h)
1.ª®
2.ª
2.ª®
3.ª
3.ª®
4.ª
4.ª®
5.ª
5.ª®
6.ª20
30
40
50
60
P_5jj_Operation.fm Page 4 Thursday, February 3, 2000 1:55 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-5
5
PAU03172
0–1.000 km
Evite o funcionamento prolongado acima
de 5.000 rpm.
1.000–1.600 km
Evite o funcionamento prolongado acima
de 6.000 rpm.
PC000052
PRECAUÇÃO:@ Após ter percorrido 1.000 km, o óleo do
motor deverá ser mudado e o elemento
do filtro de óleo substituído. @1.600 km e mais
O veículo pode agora ser utilizado normal-
mente.
PC000053
PRECAUÇÃO:@ l
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
l
Caso surja algum problema no mo-
tor durante o período de rodagem
de amaciamento do motor, solicite
imediatamente a um concessioná-
rio Yamaha que verifique o veículo.
@
NOTA:@ Durante a após o período de rodagem de
amaciamento do motor, o calor do escape
pode causar a descoloração do tubo de es-
cape, mas isso é normal. @
PAU00460
Estacionamento Para estacionar, desligue o motor e retire a
chave do interruptor principal.
PW000058
AV I S O
@ l
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade dos peões ou das
crianças lhes tocarem.
l
Não estacione num declive ou num
piso macio, caso contrário o moto-
ciclo pode tombar.
@
P_5jj_Operation.fm Page 5 Thursday, February 3, 2000 1:55 PM
