YAMAHA YZF-R1 2000 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
7. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo. NOTA:@ Certifique-se de que o anel de vedação em
O está bem encaixado. @
8. Instale o novo cartucho do filtro de
óleo e aperte-o com o binário adequa-
do utilizando uma chave de binário.
9. Instale a cavilha de drenagem de óleo
do motor e aperte-a com o binário es-
pecificado. 10. Adicione a quantidade especificada
de óleo do motor recomendado e ins-
tale e aperte a tampa de enchimento
de óleo.
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1,7 m·kg)
Binário de aperto:
Cavilha de drenagem do óleo do
motor:
43 Nm (4,3 m·kg)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do filtro
de óleo:
2,7 L
Com substituição do cartucho do filtro
de óleo:
2,9 L
Quantidade total (motor seco):
3,6 L
P_5jj_Periodic.fm Page 10 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
PC000072
PRECAUÇÃO:@ l
Para evitar o patinar da embraiagem
(uma vez que o óleo do motor tam-
bém lubrifica a embraiagem), não
misture quaisquer aditivos quími-
cos ao óleo nem utilize óleos com
um grau superior a “CD”. Para além
disso, não utilize óleos denomina-
dos “ENERGY CONSERVING II” ou
superiores.
l
Certifique-se de que não entra ne-
nhum material estranho no cárter.
@11. Coloque o motor em funcionamento e
deixe-o em ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTA:@ Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente. @
PC000067
PRECAUÇÃO:@ Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo. @12. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
13. Instale o suporte da capota colocando
a respectiva cavilha.
14. Instale a capota.
PAU03161
Líquido refrigerante Verificação do nível de líquido refrige-
rante
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical. NOTA:@ l
O nível de líquido refrigerante deve
ser verificado com o motor frio uma
vez que este varia com a temperatura
do motor.
l
Durante a verificação do nível do líqui-
do refrigerante, certifique-se de que o
motociclo está totalmente na vertical.
Uma ligeira inclinação lateral poderá
resultar numa falsa leitura.

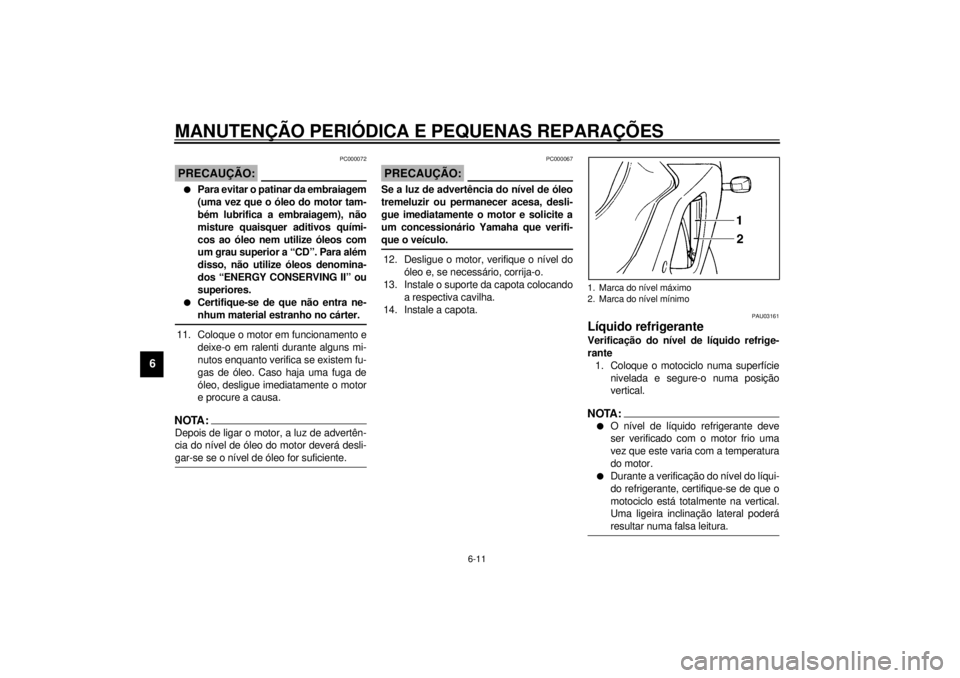

1. Marca do nível máximo
2. Marca do nível mínimo
P_5jj_Periodic.fm Page 11 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
2. Verifique o nível de líquido refrigeran-
te no reservatório de refrigerante. NOTA:@ O líquido refrigerante deverá situar-se entre
as marcas de nível máximo e mínimo. @3. Se o líquido refrigerante se situar na
marca de nível mínimo ou abaixo des-
ta, abra a tampa do reservatório,
acrescente líquido refrigerante até
atingir a marca do nível máximo e fe-
che a tampa do reservatório.
PC000080
PRECAUÇÃO:@ l
Caso não tenha líquido refrigeran-
te, utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada
pois danifica o motor.
l
Caso tenha utilizado água em vez
de líquido refrigerante, substitua-o
por líquido refrigerante logo que
possível, caso contrário o motor
poderá não ser suficientemente ar-
refecido e o sistema de refrigera-
ção não ficará protegido contra
ferrugem e corrosão.
l
Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-
da.
@
NOTA:@ l
A ventoinha do radiador é automatica-
mente activada ou desactivada em
conformidade com a temperatura do
líquido refrigerante no radiador.
l
Quando o motor está ao ralenti com o
motor de arranque (afogador) ligado,
a ventoinha do radiador é automatica-
mente activada e desactivada inde-
pendentemente da temperatura do
líquido refrigerante, mas isto não indi-
ca uma avaria.
l
Se o motor sobreaquecer, consulte a
página 6-44 para obter mais instru-
ções.
@
Capacidade do reservatório de
refrigerante:
0,45 L
P_5jj_Periodic.fm Page 12 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU01577
Substituição do líquido refrigerante
1. Coloque o motociclo numa superfície
nivelada e, se necessário, deixe o mo-
tor arrefecer.
2. Retire as capotas A e B, e o painel A.
(Consulte as páginas 6-5 e 6-6 para
obter instruções relativas aos procedi-
mentos de remoção e instalação da
capota e do painel.)
3. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado. 4. Retire a tampa do radiador e a tampa
do reservatório de refrigerante.
PW000067
AV I S O
@ Nunca tente retirar a tampa do radiador
enquanto o motor estiver quente. @5. Retire as cavilhas do reservatório de
refrigerante e a cavilha do suporte do
cabo da embraiagem e vire o reserva-
tório de refrigerante ao contrário para
o esvaziar.
6. Instale o reservatório de refrigerante e
o suporte do cabo da embraiagem co-
locando as respectivas cavilhas. 7. Retire a cavilha de drenagem de refri-
gerante para drenar o sistema de refri-
geração.

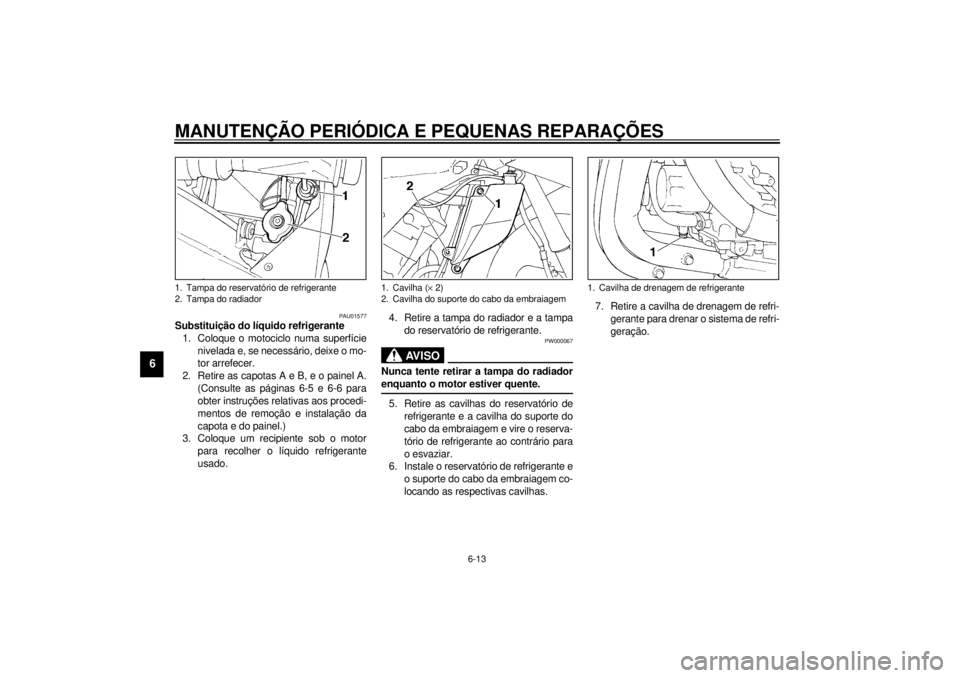

1. Tampa do reservatório de refrigerante
2. Tampa do radiador
1. Cavilha (´ 2)
2. Cavilha do suporte do cabo da embraiagem
1. Cavilha de drenagem de refrigerante
P_5jj_Periodic.fm Page 13 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
8. Desaperte o grampo de parafuso do
tubo do radiador situado no lado es-
querdo do motor e, finalmente, puxe o
tubo para fora para drenar o radiador.
9. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale a cavilha de drenagem de refri-
gerante e aperte-a com o binário es-
pecificado.NOTA:@ Verifique se existem danos na bucha e, se
necessário, substitua-a. @
11. Encaixe o tubo do radiador e aperte o
grampo de parafuso.
12. Verta a quantidade especificada de lí-
quido refrigerante recomendado no
radiador e no reservatório.
PC000080
PRECAUÇÃO:@ l
Caso não tenha líquido refrigeran-
te, utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada
pois danifica o motor.
l
Caso tenha utilizado água em vez
de líquido refrigerante, substitua-o
por líquido refrigerante logo que
possível, caso contrário o motor
poderá não ser suficientemente ar-
refecido e o sistema de refrigera-
ção não ficará protegido contra
ferrugem e corrosão.
l
Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-
da.
@13. Instale a tampa do radiador, coloque o
motor em funcionamento, deixe-o ao
ralenti durante alguns minutos e desli-
gue-o.
1. Presilha do tubo
Binário de aperto:
Cavilha de drenagem de refrigerante:
7 Nm (0,7 m·kg)
Proporção de mistura de anticongelante/
água:
1:1
Anticongelante recomendado:
Anticongelante de glicol etileno de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante:
Quantidade total:
2,55 L
Capacidade do reservatório de
refrigerante:
0,45 L
P_5jj_Periodic.fm Page 14 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
14. Retire a tampa do radiador para verifi-
car o nível de líquido refrigerante no
radiador. Se necessário, acrescente
líquido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador.
15. Verifique o nível de líquido refrigeran-
te no reservatório. Se necessário, reti-
re a tampa do reservatório de
refrigerante, adicione líquido refrige-
rante até à marca do nível máximo e
volte a colocar a tampa.
16. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
17. Instale as capotas e o painel.
PAU03162
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se conduzir o veículo em áreas in-
vulgarmente húmidas ou poeirentas.
1. Retire o assento do condutor. (Con-
sulte a página 3-14 para obter instru-
ções relativas aos procedimentos de
remoção e instalação do assento do
condutor.)
2. Retire a cavilha situada na parte da
frente do depósito de combustível e
desaperte a cavilha situada na parte
de trás. 3. Levante a parte da frente do depósito
de combustível e incline-a para trás,
afastando-a da caixa do filtro de ar.
(Não separe os tubos de combustí-

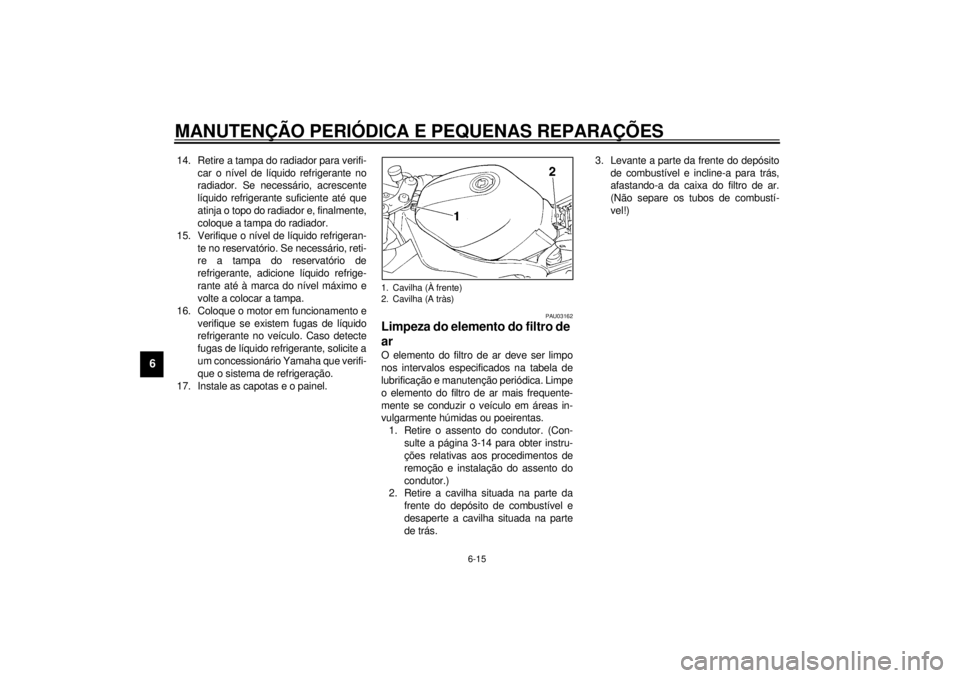

vel!)1. Cavilha (À frente)
2. Cavilha (A tràs)
P_5jj_Periodic.fm Page 15 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PW000071
AV I S O
@ l
Certifique-se de que o depósito de
combustível está bem apoiado.
l
Não incline nem puxe demasiado o
depósito de combustível, caso con-
trário os tubos de combustível po-
dem ficar soltos, o que pode
provocar derrame de combustível.
@4. Retire a tampa da caixa do filtro de ar
retirando os respectivos parafusos e
cavilha.5. Puxe o elemento do filtro de ar para
fora.
6. Bata levemente no elemento do filtro
de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade, tal como ilustrado.
Se o elemento do filtro de ar estiver
danificado, substitua-o.
7. Introduza o elemento do filtro de ar na
respectiva caixa.
PC000082
PRECAUÇÃO:@ l
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.
l
O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-se
demasiado.
@8. Instale a tampa da caixa do filtro de ar
colocando os respectivos parafusos e
cavilha.
9. Coloque o depósito de combustível na
posição original, coloque a cavilha na
parte da frente e aperte a cavilha na
parte de trás.

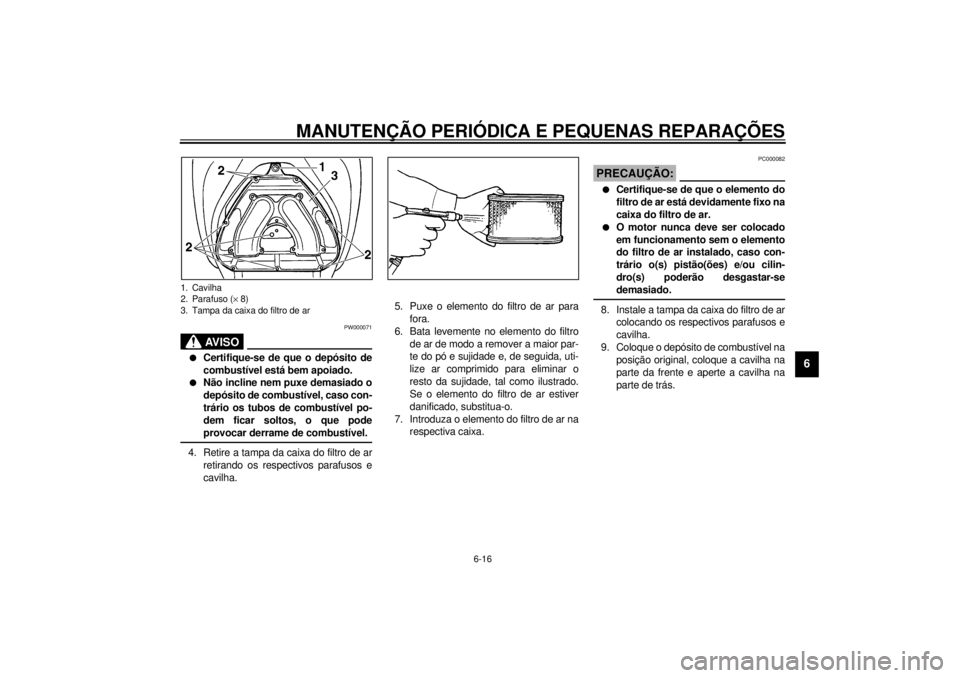

1. Cavilha
2. Parafuso (´ 8)
3. Tampa da caixa do filtro de ar
P_5jj_Periodic.fm Page 16 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PW000072
AV I S O
@ l
Antes de instalar o depósito de
combustível, certifique-se de que
os tubos de combustível não se en-
contram danificados. Se algum
tubo de combustível estiver danifi-
cado, não coloque o motor em fun-
cionamento e solicite a um
concessionário Yamaha que o
substitua, caso contrário o com-
bustível pode derramar.
l
Assegure-se de que os tubos de
combustível estão devidamente li-
gados e dirigidos, e de que não es-
tão trilhados.
@
PAU00630
Ajuste dos carburadores Os carburadores são peças importantes do
motor e exigem um ajuste muito sofistica-
do. Deste modo, muitos dos ajustes refe-
rentes aos carburadores deverão ser
realizados por um concessionário da
Yamaha, que possui os conhecimentos e
experiência profissional necessários. Con-
tudo, o ajuste descrito na secção que se
segue, pode ser realizado pelo proprietário
como parte da manutenção de rotina.
PC000095
PRECAUÇÃO:@ Os caburadores foram afinados e consi-
deravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco de-
sempenho ou em danos no motor. @
PAU00632
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
1. Coloque o motor em funcionamento e
deixe que aqueça durante alguns mi-
nutos a 1.000–2.000 rpm, embalando-
o ocasionalmente a 4.000–5.000 rpm.NOTA:@ O motor está quente quando responde ra-
pidamente ao acelerador. @
P_5jj_Periodic.fm Page 17 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6

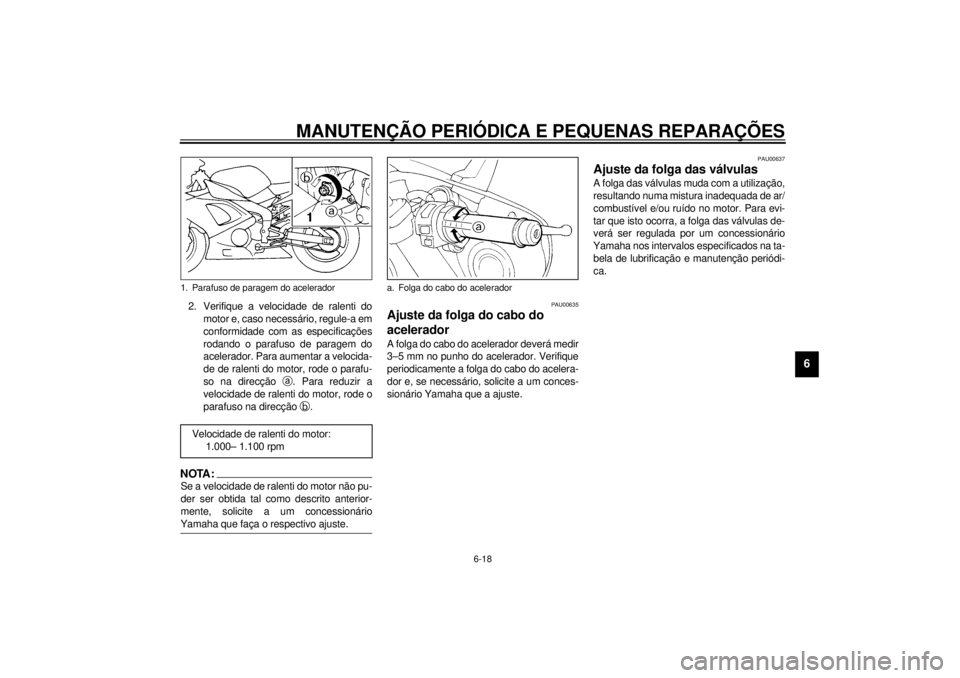

2. Verifique a velocidade de ralenti do
motor e, caso necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafu-
so na direcção
a. Para reduzir a
velocidade de ralenti do motor, rode o
parafuso na direcção
b.NOTA:@ Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste. @
PAU00635
Ajuste da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3–5 mm no punho do acelerador. Verifique
periodicamente a folga do cabo do acelera-
dor e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.
PAU00637
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Parafuso de paragem do acelerador
Velocidade de ralenti do motor:
1.000– 1.100 rpm
a. Folga do cabo do acelerador
P_5jj_Periodic.fm Page 18 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PAU00658
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser verifi-
cada e, se necessário, ajustada antes de
cada viagem.
PW000082
AV I S O
@ l
A pressão de ar do pneu deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
l
A pressão de ar do pneu tem de ser
ajustada de acordo com a velocida-
de de condução e o peso total do
condutor, passageiro, carga e
acessórios aprovados para este
modelo.
@
CE-01P
CE-07P
CE-01P
PWA00012
AV I S O
@ Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções. l
NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.
l
Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.
l
Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.
l
Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.
l
Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
@
Pressão de ar do pneu
(medida em pneus frios)
Carga* À frente A trás
Até 90 kg*250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg–
carga máxima*250 kPa
2,50 kg/cm
2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Condução a
grande velocidade250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
Carga máxima* 201 kg
* Peso total de condutor, passageiro, carga e
acessórios
P_5jj_Periodic.fm Page 19 Thursday, February 3, 2000 1:55 PM
