YAMAHA YZF-R1 2000 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2000, Model line: YZF-R1, Model: YAMAHA YZF-R1 2000Pages: 115, tamaño PDF: 12.29 MB
Page 21 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU03157
Unidad velocímetro La unidad velocímetro está equipada con los
elementos siguientes:l
un velocímetro digital (que indica la velo-
cidad de desplazamiento)
l
un cuentakilómetros (que indica la distan-
cia total recorrida)
l
dos cuentakilómetros parciales (que indi-
can la distancia recorrida desde que se pu-
sieron a cero por última vez)
l
un cuentakilómetros parcial en reserva
(que indica la distancia recorrida en reser-
va)
l
un reloj
Modos cuentakilómetros y cuentakilómetros
parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y cuen-
takilómetros parcial “TRIP 1” y “TRIP 2” en el
orden siguiente:
ODO
® TRIP 1
® TRIP 2
® ODO
Si se enciende la luz de aviso del nivel de gaso-
lina (véase la página 3-2), la visualización del
cuentakilómetros cambia automáticamente al
modo de cuentakilómetros parcial en reserva de
gasolina “TRIP F” y empieza a contar la distan-
cia recorrida desde ese punto. En ese caso, al
pulsar el botón “SELECT” cambia la indicación
entre los diferentes modos de cuentakilómetros
parcial y cuentakilómetros en el orden siguiente:
TRIP F
® TRIP 1
® TRIP 2
® ODO
® TRIP FPara poner el cuentakilómetros parcial a cero,
selecciónelo pulsando el botón “SELECT” y se-
guidamente pulse el botón “RESET” durante al
menos un segundo. Si no pone a cero de forma
manual el cuentakilómetros parcial en reserva
de gasolina, éste se pondrá a cero automática-
mente y se restablecerá la visualización de
“TRIP 1” después de repostar y de recorrer
5km.
NOTA:@ Después de poner a cero el cuentakilómetros
parcial en reserva de gasolina, se restablecerá la
visualización “TRIP 1” salvo que previamente
se haya seleccionado un modo diferente; en ese
caso, la visualización vuelve automáticamente
al modo anterior. @Modo reloj
Para cambiar la visualización al modo reloj, pul-
se el botón “SELECT” durante al menos un se-
gundo.
Para restablecer la visualización de los modos
de cuentakilómetros, pulse el botón “SELECT”.
1. Velocímetro
2. Cuentakilómetros/cuentakilómetros parcial/cuen-
takilómetros parcial de reserva de gasolina/reloj
3. Botón de “RESET”
4. Botón de “SELECT”
S_5jj_Functions.fm Page 6 Thursday, February 3, 2000 11:23 AM
Page 22 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y “RESET”
simultáneamente durante al menos dos se-
gundos.
2. Cuando los dígitos de las horas empiecen
a parpadear, pulse el botón “RESET” para
ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos de
los minutos empezarán a parpadear.
4. Pulse el botón “RESET” para ajustar los
minutos.
5. Pulse el botón “SELECT” y luego suéltelo
para iniciar el reloj.
SAU00101
Tacómetro El tacómetro eléctrico permite al conductor vi-
gilar el régimen del motor y mantenerlo dentro
de los márgenes de potencia adecuados.
SC000003
ATENCION:@ No utilice el motor en la zona roja del tacó-
metro.
Zona roja: 11.750 r/min en adelante @
SAU03158
Dispositivos de autodiagnóstico Este modelo está equipado con un dispositivo de
autodiagnóstico de los circuitos eléctricos si-
guientes:l
Sensor de la posición del acelerador
l
Sensor de velocidad
l
Sistema EXUP
Si cualquiera de estos circuitos está averiado, el
tacómetro indicará repetidamente el código de
error siguiente:
CB-23S

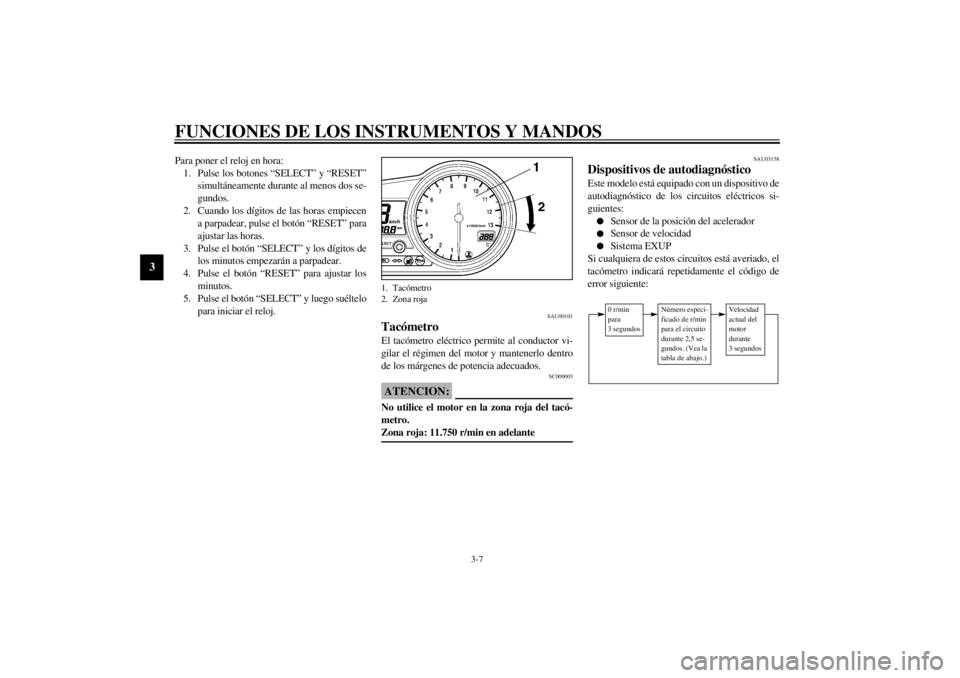

1. Tacómetro
2. Zona roja
0 r/min
para
3 segundos
Número especi-
ficado de r/min
para el circuito
durante 2,5 se-
gundos. (Vea la
tabla de abajo.)
Velocidad
actual del
motor
durante
3 segundos
S_5jj_Functions.fm Page 7 Thursday, February 3, 2000 11:23 AM
Page 23 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
Utilice el cuadro siguiente para identificar el cir-
cuito eléctrico averiado. CB-26SSi el tacómetro indica este código de error, ano-
te el número de r/min específico al circuito y
haga revisar la motocicleta en un concesionario
Yamaha.
SC000004
ATENCION:@ Cuando el tacómetro indica un código de
error se debe revisar la motocicleta lo antes
posible para evitar que se averíe el motor. @
Este modelo está también equipado con un dis-
positivo de autodiagnóstico del circuito de la luz
de aviso del nivel de aceite. Si el circuito de la
luz de aviso del nivel de aceite está averiado, se
repetirá el ciclo siguiente hasta que se corrija la
anomalía: la luz de aviso parpadeará ocho veces
y luego se apagará durante tres segundos. Cuan-
do ocurra esto, haga revisar la motocicleta en un
concesionario Yamaha.
SAU00109
Alarma antirrobo (opcional) Esta motocicleta puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase en
contacto con un concesionario Yamaha.
r/min especificadas
Circuito eléctrico averiado
3.000 r/min
Sensor de la posición del
acelerador
7.000 r/min
Sensor de velocidad
8.000 r/min
Sistema EXUP
S_5jj_Functions.fm Page 8 Thursday, February 3, 2000 11:23 AM
Page 24 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU00118
Interruptores del manillar
SAU00120
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU00121
Conmutador de luces
Sitúe este interruptor en “ ” para poner la luz
de carretera y en “ ” para poner la luz de
cruce.
SAU00127
Interruptor de intermitencia
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “ ”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“ ”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
SAU00129
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la bocina.
SAU00138
Interruptor de paro del motor
Sitúe este interruptor en “ ” para parar el mo-
tor en caso de emergencia, por ejemplo si la mo-
tocicleta vuelca o se atasca el cable del
acelerador.
SAU01238
Interruptor de luces
Sitúe este interruptor en “ ” para encen-
der la luz de posición, la luz del cuadro de ins-
trumentos y los pilotos traseros. Sitúe el
interruptor en “ ” para encender también el
faro.

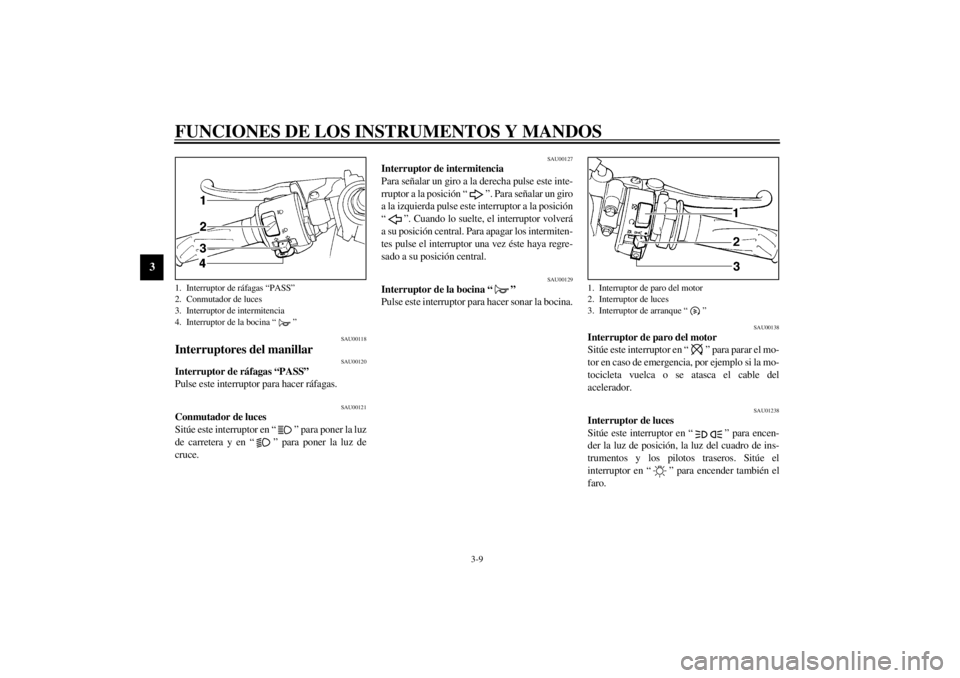

1. Interruptor de ráfagas “PASS”
2. Conmutador de luces
3. Interruptor de intermitencia
4. Interruptor de la bocina “ ”
1. Interruptor de paro del motor
2. Interruptor de luces
3. Interruptor de arranque “ ”
S_5jj_Functions.fm Page 9 Thursday, February 3, 2000 11:23 AM
Page 25 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU00143
Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico.
SC000005
ATENCION:@ Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor. @
SAU00152
Maneta de embrague La maneta de embrague está situada en el puño
izquierdo del manillar. Para desembragar tire de
la maneta hacia el puño del manillar. Para em-
bragar suelte la maneta. Para que el embrague
funcione con suavidad debe tirar de la maneta
rápidamente y soltarla lentamente.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-23 una explicación del sistema de corte
del circuito de encendido.)
SAU00157
Pedal de cambio El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 6 velocidades y engrane
constante de la que está dotada esta motocicleta.

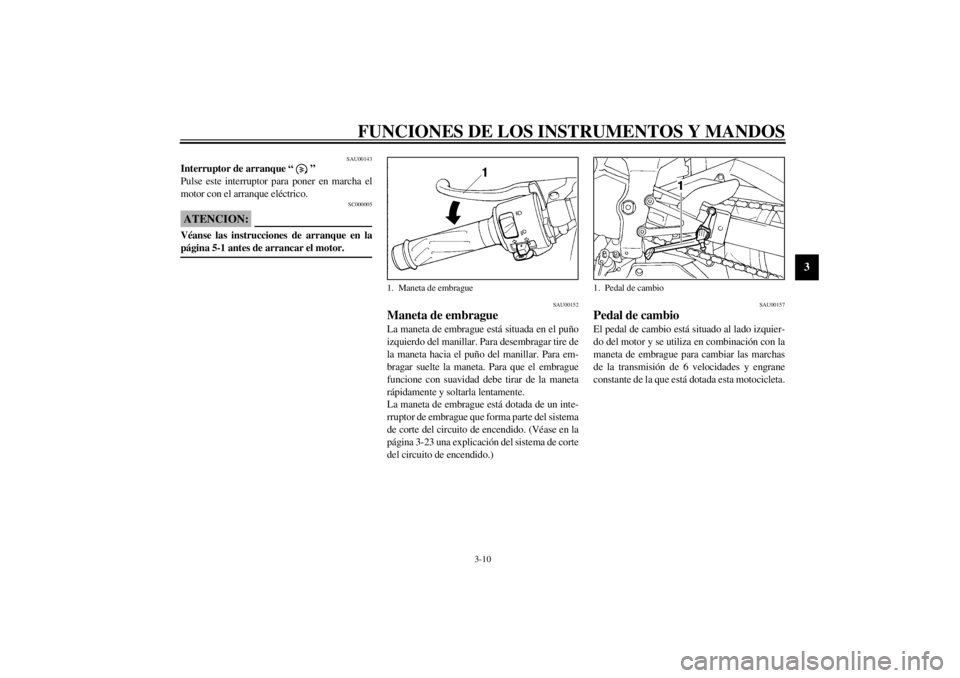

1. Maneta de embrague
1. Pedal de cambio
S_5jj_Functions.fm Page 10 Thursday, February 3, 2000 11:23 AM
Page 26 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU00161
Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.
La maneta de freno dispone de un dial de ajuste
de posición. Para ajustar la distancia entre la ma-
neta de freno y el puño del manillar, gire el dial
con la maneta alejada del puño del manillar. Ve-
rifique que la posición de ajuste apropiada del
dial quede alineada con la flecha de la maneta de
freno.
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.
SAU02935
Tapón del depósito de gasolina Para extraer el tapón del depósito de gasolina
Abra la tapa de la cerradura del tapón del depó-
sito de gasolina, introduzca la llave en la cerra-
dura y gírela 1/4 de vuelta en el sentido de las
agujas del reloj. La cerradura se desbloquea y
puede extraerse el tapón del depósito de gasoli-
na.
Para cerrar el tapón del depósito de gasolina
1. Empuje el tapón en su sitio con la llave en
la cerradura.

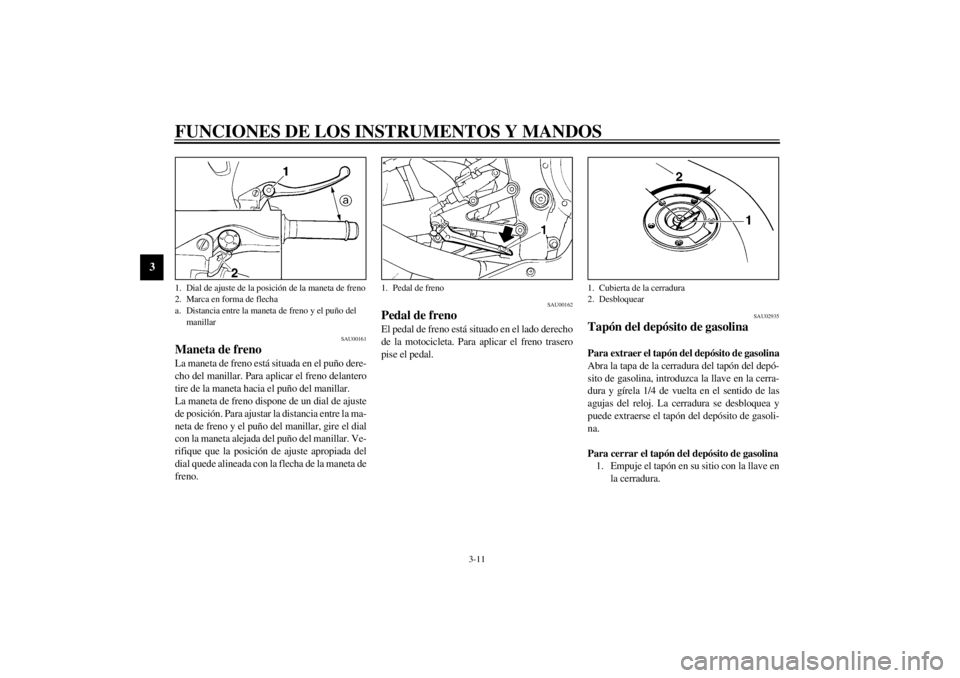

1. Dial de ajuste de la posición de la maneta de freno
2. Marca en forma de flecha
a. Distancia entre la maneta de freno y el puño del
manillar
1. Pedal de freno
1. Cubierta de la cerradura
2. Desbloquear
S_5jj_Functions.fm Page 11 Thursday, February 3, 2000 11:23 AM
Page 27 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
2. Gire la llave en el sentido contrario al de
las agujas del reloj hasta su posición origi-
nal, extráigala y cierre la tapa de la cerra-
dura. NOTA:@ No se puede colocar el tapón del depósito de ga-
solina si la llave no se encuentra en la cerradura.
Además, la llave no se puede extraer si el tapón
no está correctamente colocado y bloqueado. @
SWA00025
ADVERTENCIA
@ Verifique que el tapón del depósito de gasoli-
na esté correctamente cerrado antes de em-
prender la marcha.@
SAU01183
Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito hasta la parte infe-
rior del tubo de llenado, como se muestra en la
figura.
SW000130
ADVERTENCIA
@ l
No llene en exceso el depósito de gasoli-
na, ya que de lo contrario puede rebo-
sar cuando la gasolina se caliente y se
expanda.
l
Evite derramar gasolina sobre el motor
caliente.
@
SAU00185
ATENCION:@ Elimine inmediatamente la gasolina derra-
mada con un trapo limpio, seco y suave, ya
que la gasolina puede dañar las superficies
pintadas o las piezas de plástico. @
SAU00191
NOTA:@ Si se producen detonaciones (o autoencendido),
utilice gasolina de otra marca o de mayor octa-
naje. @
1. Tubo de llenado
2. Nivel de gasolina
Gasolina recomendada:
Gasolina normal sin plomo a partir de
91 octanos.
Capacidad del depósito de gasolina:
Cantidad total:
18 L
Reserva:
3,8 L
S_5jj_Functions.fm Page 12 Thursday, February 3, 2000 11:23 AM
Page 28 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU02955
Tubo respiradero del depósito de
gasolina Antes de utilizar la motocicleta:l
Compruebe la conexión del tubo respira-
dero del depósito de gasolina.
l
Compruebe si el tubo respiradero del de-
pósito de gasolina presenta fisuras o daños
y, si es así, cámbielo.
l

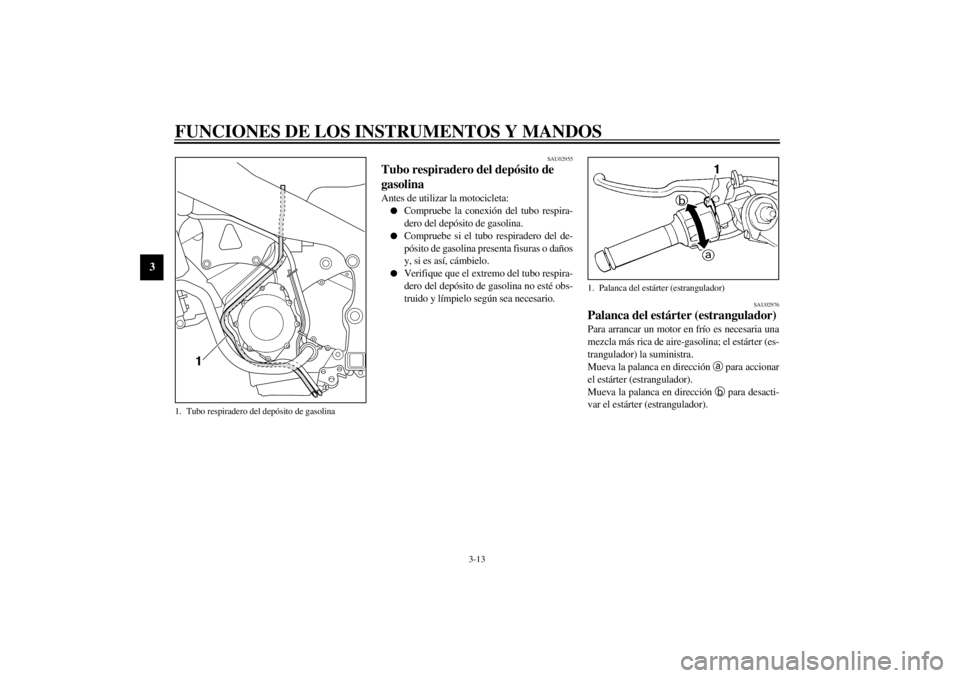

Verifique que el extremo del tubo respira-
dero del depósito de gasolina no esté obs-
truido y límpielo según sea necesario.
SAU02976
Palanca del estárter (estrangulador) Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.
Mueva la palanca en dirección
a para accionar
el estárter (estrangulador).
Mueva la palanca en dirección
b para desacti-
var el estárter (estrangulador).
1. Tubo respiradero del depósito de gasolina
1. Palanca del estárter (estrangulador)
S_5jj_Functions.fm Page 13 Thursday, February 3, 2000 11:23 AM
Page 29 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU01890

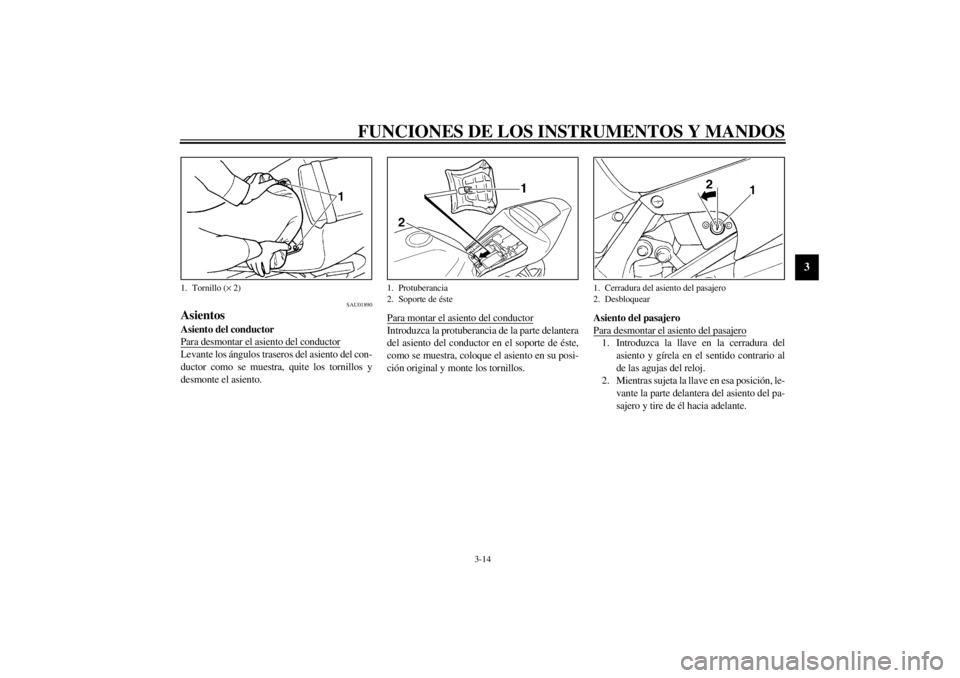

Asientos Asiento del conductor
Para desmontar el asiento del conductorLevante los ángulos traseros del asiento del con-
ductor como se muestra, quite los tornillos y
desmonte el asiento.Para montar el asiento del conductor
Introduzca la protuberancia de la parte delantera
del asiento del conductor en el soporte de éste,
como se muestra, coloque el asiento en su posi-
ción original y monte los tornillos.Asiento del pasajero
Para desmontar el asiento del pasajero
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario al
de las agujas del reloj.
2. Mientras sujeta la llave en esa posición, le-
vante la parte delantera del asiento del pa-
sajero y tire de él hacia adelante.
1. Tornillo (´ 2)
1. Protuberancia
2. Soporte de éste
1. Cerradura del asiento del pasajero
2. Desbloquear
S_5jj_Functions.fm Page 14 Thursday, February 3, 2000 11:23 AM
Page 30 of 115
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3

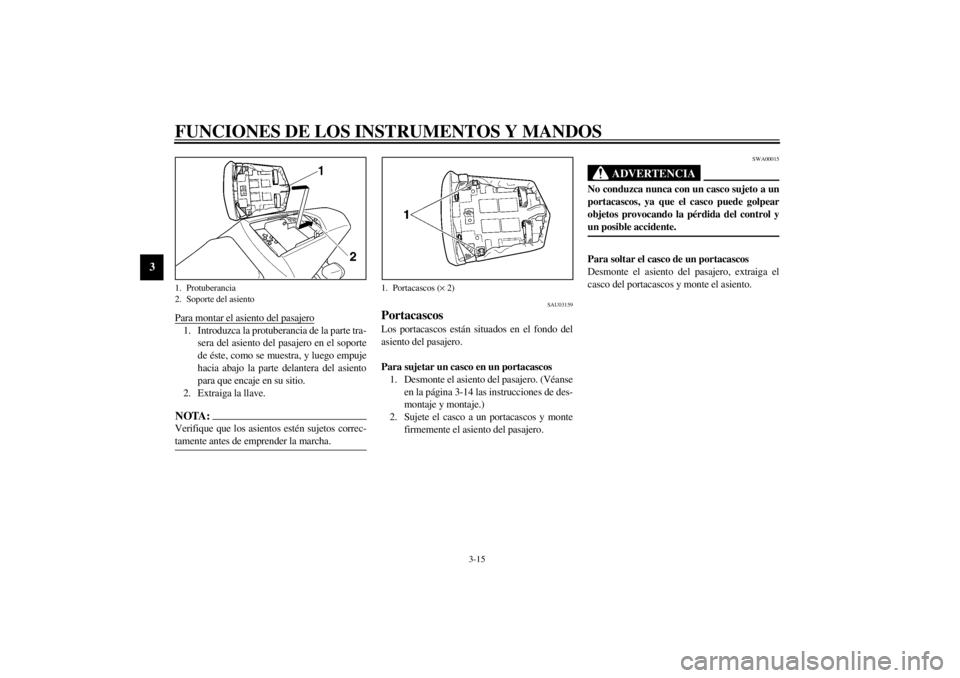

Para montar el asiento del pasajero1. Introduzca la protuberancia de la parte tra-
sera del asiento del pasajero en el soporte
de éste, como se muestra, y luego empuje
hacia abajo la parte delantera del asiento
para que encaje en su sitio.
2. Extraiga la llave.NOTA:@ Verifique que los asientos estén sujetos correc-
tamente antes de emprender la marcha. @
SAU03159
Portacascos Los portacascos están situados en el fondo del
asiento del pasajero.
Para sujetar un casco en un portacascos
1. Desmonte el asiento del pasajero. (Véanse
en la página 3-14 las instrucciones de des-
montaje y montaje.)
2. Sujete el casco a un portacascos y monte
firmemente el asiento del pasajero.
SWA00015
ADVERTENCIA
@ No conduzca nunca con un casco sujeto a un
portacascos, ya que el casco puede golpear
objetos provocando la pérdida del control y
un posible accidente.@Para soltar el casco de un portacascos
Desmonte el asiento del pasajero, extraiga el
casco del portacascos y monte el asiento.
1. Protuberancia
2. Soporte del asiento
1. Portacascos (´ 2)
S_5jj_Functions.fm Page 15 Thursday, February 3, 2000 11:23 AM
