YAMAHA YZF-R1M 2015 Manuale de Empleo (in Spanish)

5-1
1
2
3
456
7
8
9
10
11
12

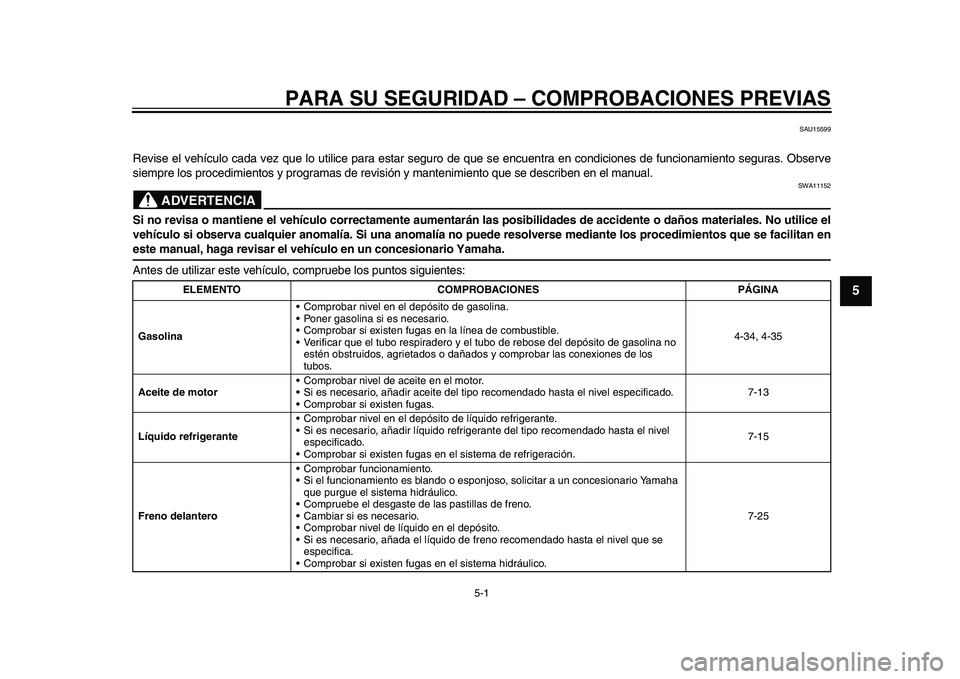

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehíc ulo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Verificar que el tubo respiradero y el
tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los
tubos. 4-34, 4-35
Aceite de motor Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo
recomendado hasta el nivel especificado.
Comprobar si existen fugas. 7-13
Líquido refrigerante Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refriger
ante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración. 7-15
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso,
solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de fr eno recomendado hasta el nivel que se
especifica.
Comprobar si existen fugas en el sistema hidráulico. 7-25
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

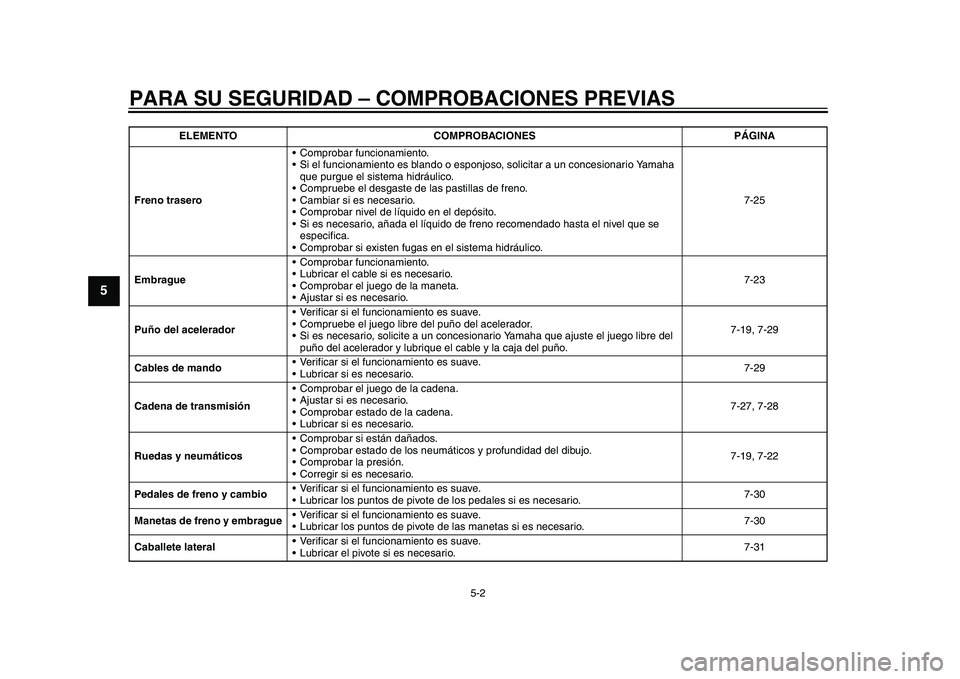

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
5-2
1
2
3
45
6
7
8
9
10
11
12
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
Comprobar si existen fuga s en el sistema hidráulico. 7-25
Embrague Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario. 7-23
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesio
nario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 7-19, 7-29
Cables de mando Verificar si el funcionamiento es suave.
Lubricar si es necesario. 7-29
Cadena de transmisión Comprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario. 7-27, 7-28
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario. 7-19, 7-22
Pedales de freno y cambio Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote
de los pedales si es necesario. 7-30
Manetas de freno y embrague Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario. 7-30
Caballete lateral Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario. 7-31
ELEMENTO COMPROBACIONES PÁGINA
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

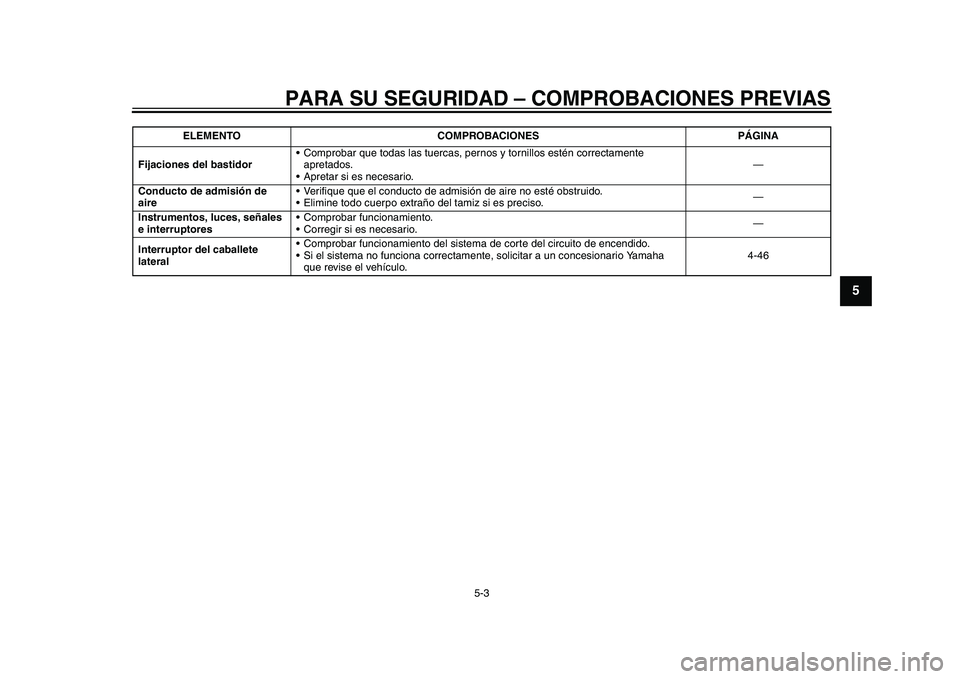

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
5-3
1
2
3
456
7
8
9
10
11
12
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario. —
Conducto de admisión de
aire Verifique que el conducto de admis
ión de aire no esté obstruido.
Elimine todo cuerpo extraño del tamiz si es preciso. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete
lateral Comprobar funcionamiento del sistema
de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 4-46
ELEMENTO COMPROBACIONES PÁGINA
2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

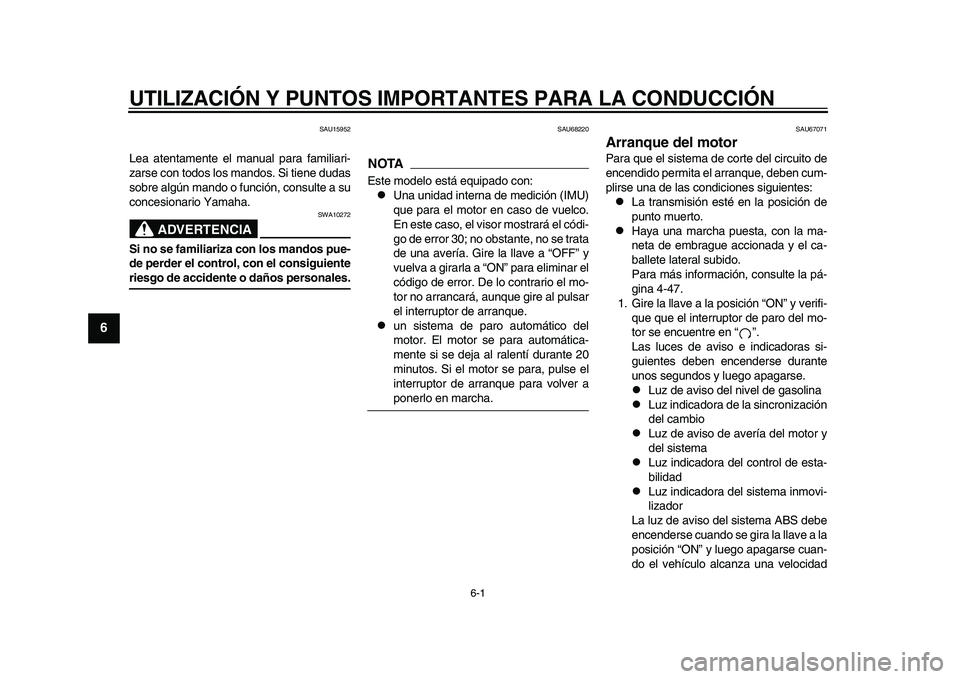

6-1
1
2
3
4
56
7
8
9
10
11
12
UTILIZACIÓN Y PUNTOS IMPO RTANTES PARA LA CONDUCCIÓN
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAU68220
NOTAEste modelo está equipado con:
Una unidad interna de medición (IMU)
que para el motor en caso de vuelco.
En este caso, el visor mostrará el códi-
go de error 30; no obstante, no se trata
de una avería. Gire la llave a “OFF” y
vuelva a girarla a “ON” para eliminar el
código de error. De lo contrario el mo-
tor no arrancará, aunque gire al pulsar
el interruptor de arranque.

un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver aponerlo en marcha.
SAU67071
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.

Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 4-47.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de gasolina

Luz indicadora de la sincronización
del cambio

Luz de aviso de avería del motor y
del sistema

Luz indicadora del control de esta-
bilidad

Luz indicadora del sistema inmovi-
lizador
La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse cuan-
do el vehículo alcanza una velocidad
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

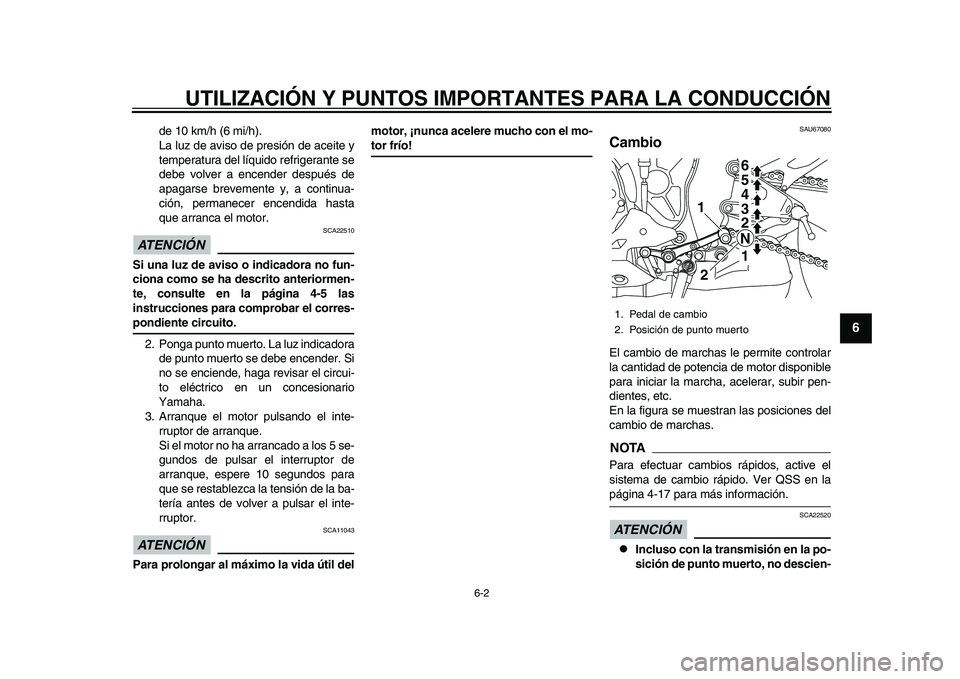

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
6-2
1
2
3
4
567
8
9
10
11
12
de 10 km/h (6 mi/h).
La luz de aviso de presión de aceite y
temperatura del líquido refrigerante se
debe volver a encender después de
apagarse brevemente y, a continua-
ción, permanecer encendida hasta
que arranca el motor.
ATENCIÓN
SCA22510
Si una luz de aviso o indicadora no fun-
ciona como se ha descrito anteriormen-
te, consulte en la página 4-5 las
instrucciones para comprobar el corres-pondiente circuito. 2. Ponga punto muerto. La luz indicadora de punto muerto se debe encender. Si
no se enciende, haga revisar el circui-
to eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte- rruptor de arranque.
Si el motor no ha arrancado a los 5 se-
gundos de pulsar el interruptor de
arranque, espere 10 segundos para
que se restablezca la tensión de la ba-
tería antes de volver a pulsar el inte-
rruptor.ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU67080
CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara efectuar cambios rápidos, active el
sistema de cambio rápido. Ver QSS en lapágina 4-17 para más información.ATENCIÓN
SCA22520

Incluso con la transmisión en la po-
sición de punto muerto, no descien-
1. Pedal de cambio
2. Posición de punto muerto
1
1
2
2 3 4
5 6
N
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

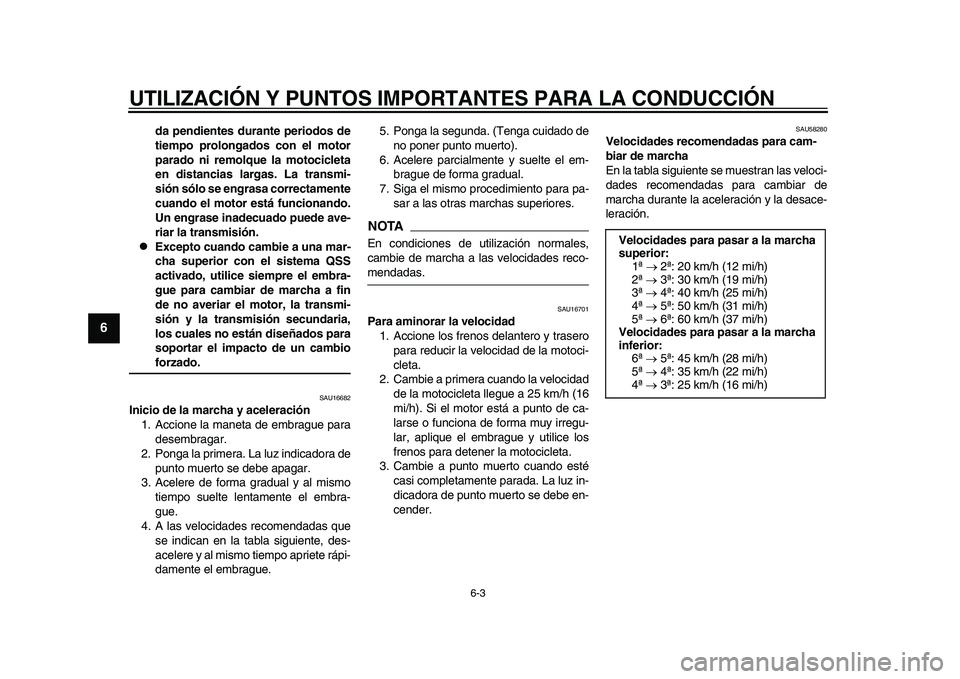

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
6-3
1
2
3
4
56
7
8
9
10
11
12
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.

Excepto cuando cambie a una mar-
cha superior con el sistema QSS
activado, utilice siempre el embra-
gue para cambiar de marcha a fin
de no averiar el motor, la transmi-
sión y la transmisión secundaria,
los cuales no están diseñados para
soportar el impacto de un cambioforzado.
SAU16682
Inicio de la marcha y aceleración 1. Accione la maneta de embrague para desembragar.
2. Ponga la primera. La luz indicadora de punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo
tiempo suelte lentamente el embra-
gue.
4. A las velocidades recomendadas que
se indican en la tabla siguiente, des-
acelere y al mismo tiempo apriete rápi-
damente el embrague. 5. Ponga la segunda. (Tenga cuidado de
no poner punto muerto).
6. Acelere parcialmente y suelte el em- brague de forma gradual.
7. Siga el mismo procedimiento para pa-
sar a las otras marchas superiores.
NOTAEn condiciones de utilización normales,
cambie de marcha a las velocidades reco-mendadas.
SAU16701
Para aminorar la velocidad1. Accione los frenos delantero y trasero para reducir la velocidad de la motoci-
cleta.
2. Cambie a primera cuando la velocidad de la motocicleta llegue a 25 km/h (16
mi/h). Si el motor está a punto de ca-
larse o funciona de forma muy irregu-
lar, aplique el embrague y utilice los
frenos para detener la motocicleta.
3. Cambie a punto muerto cuando esté casi completamente parada. La luz in-
dicadora de punto muerto se debe en-
cender.
SAU58280
Velocidades recomendadas para cam-
biar de marcha
En la tabla siguiente se muestran las veloci-
dades recomendadas para cambiar de
marcha durante la aceleración y la desace-
leración.
Velocidades para pasar a la marcha
superior:1ª  2ª: 20 km/h (12 mi/h)
2ª  3ª: 30 km/h (19 mi/h)
3ª  4ª: 40 km/h (25 mi/h)
4ª  5ª: 50 km/h (31 mi/h)
5ª  6ª: 60 km/h (37 mi/h)
Velocidades para pasar a la marcha
inferior: 6ª  5ª: 45 km/h (28 mi/h)
5ª  4ª: 35 km/h (22 mi/h)
4ª  3ª: 25 km/h (16 mi/h)
2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

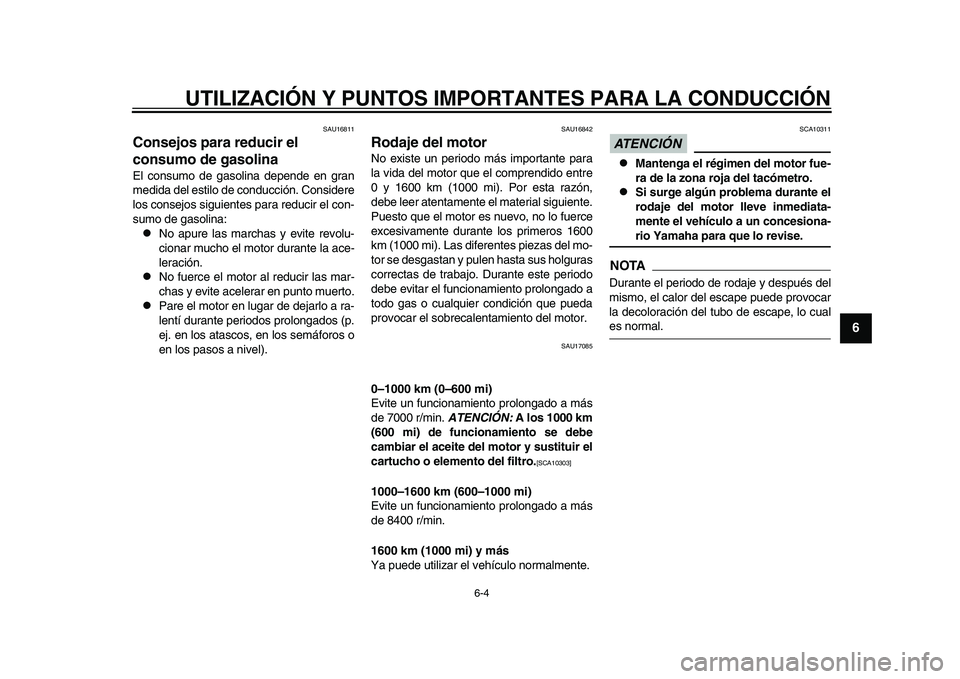

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
6-4
1
2
3
4
567
8
9
10
11
12
SAU16811
Consejos para reducir el
consumo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.

No fuerce el motor al reducir las mar-
chas y evite aceler ar en punto muerto.

Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17085
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 7000 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 8400 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311

Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.

Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-rio Yamaha para que lo revise.
NOTADurante el periodo de rodaje y después del
mismo, el calor del escape puede provocar
la decoloración del tubo de escape, lo cuales normal.
2CR-28199-SG.book 4 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
6-5
1
2
3
4
56
7
8
9
10
11
12
SAU17214

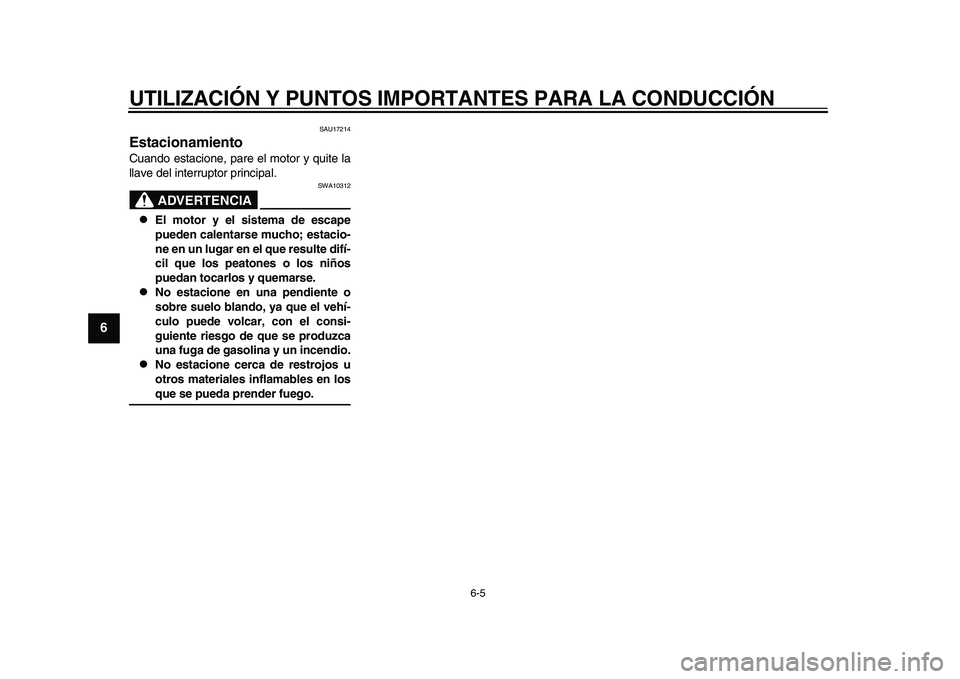

EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312

El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.

No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.

No estacione cerca de restrojos u
otros materiales inflamables en losque se pueda prender fuego.
2CR-28199-SG.book 5 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

7-1
1
2
3
4
5
678
9
10
11
12

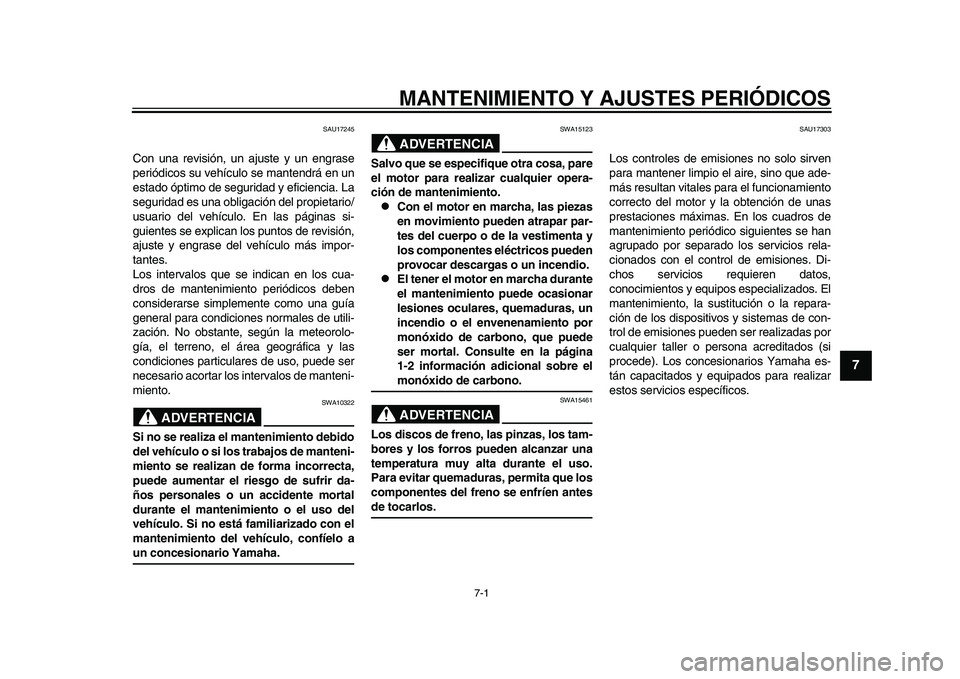

MANTENIMIENTO Y AJUSTES PERIÓDICOS
SAU17245
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propietario/
usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo aun concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.

El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre elmonóxido de carbono.ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antesde tocarlos.
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados. El
mantenimiento, la sustitución o la repara-
ción de los dispositivos y sistemas de con-
trol de emisiones pueden ser realizadas por
cualquier taller o persona acreditados (si
procede). Los concesionarios Yamaha es-
tán capacitados y equipados para realizar
estos servicios específicos.
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
7-2
1
2
3
4
5
67
8
9
10
11
12
SAU67090

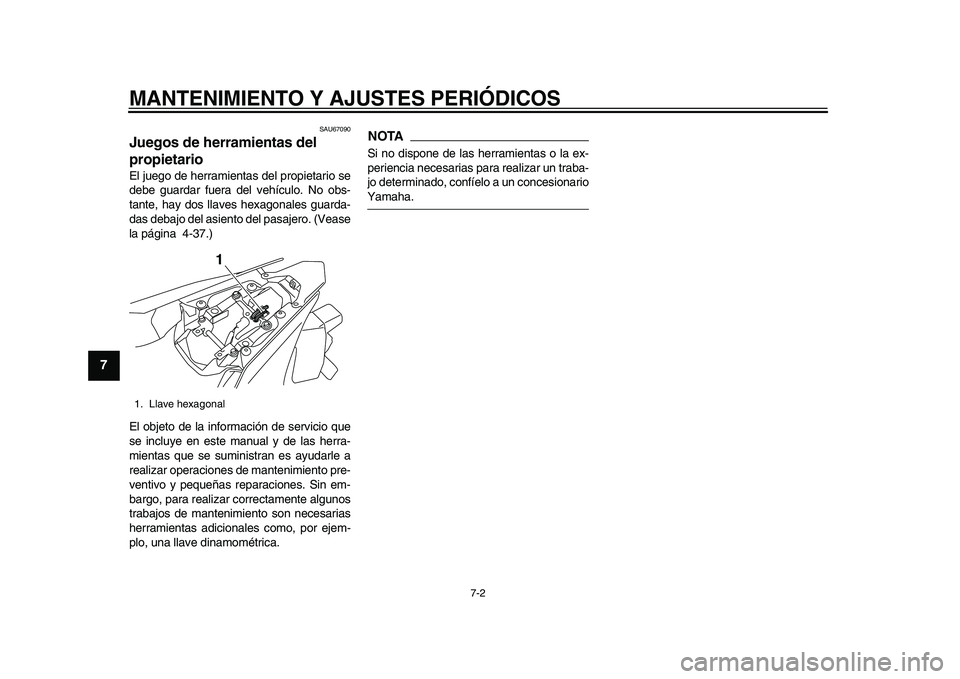

Juegos de herramientas del
propietarioEl juego de herramientas del propietario se
debe guardar fuera del vehículo. No obs-
tante, hay dos llaves hexagonales guarda-
das debajo del asiento del pasajero. (Vease
la página 4-37.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran es ayudarle a
realizar operaciones de mantenimiento pre-
ventivo y pequeñas reparaciones. Sin em-
bargo, para realizar correctamente algunos
trabajos de mantenimiento son necesarias
herramientas adicionales como, por ejem-
plo, una llave dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias par a realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.
1. Llave hexagonal
1
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分
