YAMAHA YZF-R1M 2015 Manuale de Empleo (in Spanish)

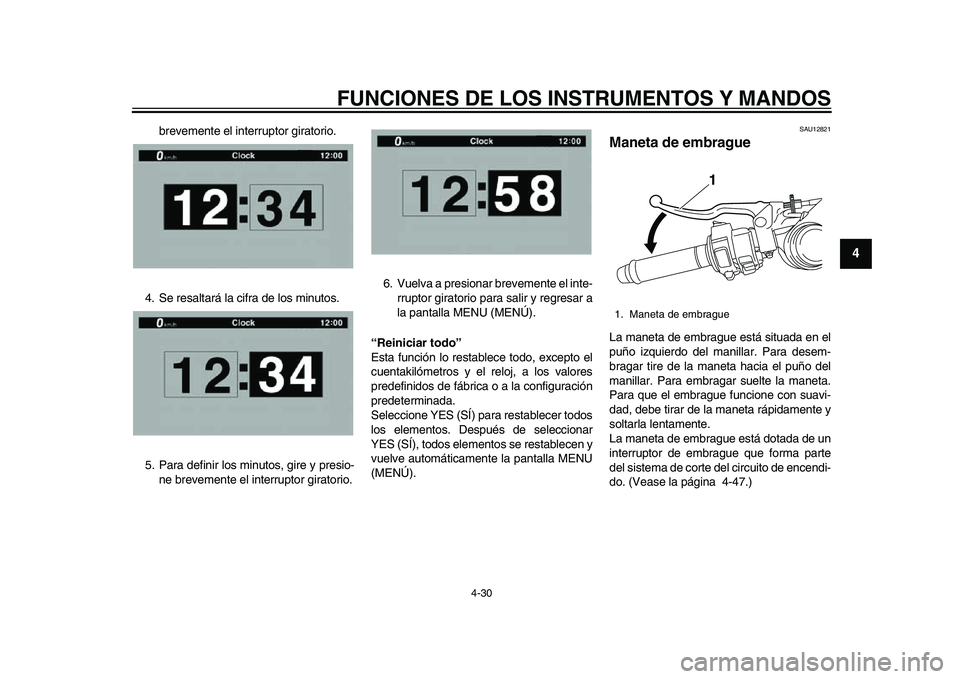

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-30
1
2
345
6
7
8
9
10
11
12
brevemente el interruptor giratorio.
4. Se resaltará la cifra de los minutos.
5. Para definir los minutos, gire y presio- ne brevemente el interruptor giratorio. 6. Vuelva a presionar brevemente el inte-
rruptor giratorio para salir y regresar a
la pantalla MENU (MENÚ).
“Reiniciar todo”
Esta función lo restablece todo, excepto el
cuentakilómetros y el reloj, a los valores
predefinidos de fábrica o a la configuración
predeterminada.
Seleccione YES (SÍ) pa ra restablecer todos
los elementos. Después de seleccionar
YES (SÍ), todos elementos se restablecen y
vuelve automáticamente la pantalla MENU
(MENÚ).
SAU12821
Maneta de embragueLa maneta de embrague está situada en el
puño izquierdo del mani llar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la página 4-47.)1. Maneta de embrague
1
2CR-28199-SG.book 30 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

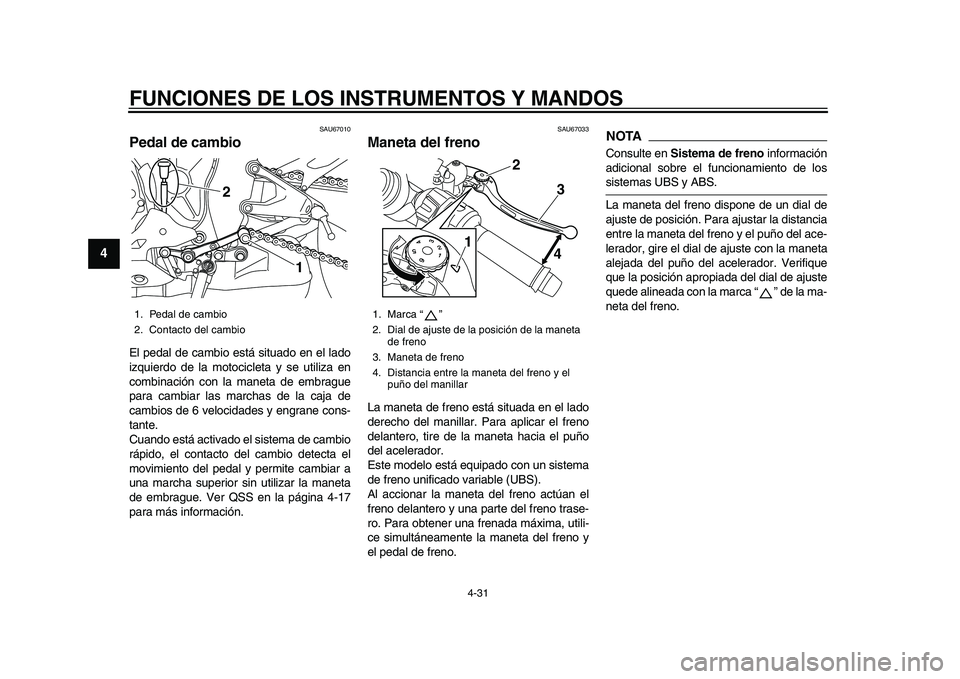

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-31
1
2
34
5
6
7
8
9
10
11
12
SAU67010
Pedal de cambioEl pedal de cambio está situado en el lado
izquierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante.
Cuando está activado el sistema de cambio
rápido, el contacto del cambio detecta el
movimiento del pedal y permite cambiar a
una marcha superior sin utilizar la maneta
de embrague. Ver QSS en la página 4-17
para más información.
SAU67033
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
Este modelo está equipado con un sistema
de freno unificado variable (UBS).
Al accionar la maneta del freno actúan el
freno delantero y una parte del freno trase-
ro. Para obtener una frenada máxima, utili-
ce simultáneamente la maneta del freno y
el pedal de freno.
NOTAConsulte en Sistema de freno información
adicional sobre el funcionamiento de lossistemas UBS y ABS.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la ma-
neta del freno.
1. Pedal de cambio
2. Contacto del cambio
1
2
1. Marca “ ”
2. Dial de ajuste de la posición de la maneta de freno
3. Maneta de freno
4. Distancia entre la maneta del freno y el puño del manillar
1 2
3
4
2CR-28199-SG.book 31 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-32
1
2
345
6
7
8
9
10
11
12
SAU12944
Pedal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU67041
Sistema de frenoEste modelo está equipado con un sistema
antibloqueo de frenos (ABS) integrado y un
sistema de freno unificado (UBS) variable.
Con respecto al ABS, utilice los frenos
como si fueran frenos convencionales. Si el
ABS se activa, puede notar una vibración
en la maneta o el pedal de freno. En tal ca-
so, siga frenando y deje que el ABS actúe;
no “bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.

En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sinABS.
La unidad de control hidráulico del ABS y
del UBS se monitoriza mediante la ECU del
ABS, la cual pasa a frenada convencional
en caso de que se produzca un fallo.
NOTA
El ABS realiza una prueba de auto- diagnóstico cuando el vehículo arran-
ca y alcanza una velocidad de 10 km/h
(6 mi/h). Durante esta prueba puede
oírse un “chasquido” de la unidad de
control hidráulico y notarse una vibra-
ción en la maneta o el pedal de freno,
pero esto es normal.

Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
pedal del freno cuando el ABS está ac-
tuando. No obstante, consulte a su
concesionario Yamaha puesto que senecesitan herramientas especiales.
ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrectofuncionamiento del sistema ABS.
1. Pedal de freno
1
2CR-28199-SG.book 32 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-33
1
2
34
5
6
7
8
9
10
11
12
En relación con el UBS variable, al accionar
la maneta del freno se generará la presión
de frenada correspondiente en el freno de-
lantero y, en un grado variable, en el freno
trasero. La cantidad de fuerza de frenada en la rueda trasera que aplicará el sistema
UBS se basa en la posición y en el ángulo
de inclinación del vehículo. No obstante, si
se acciona solamente el pedal de freno no
se generará presión de frenada en el freno
delantero.
Para obtener una frenada máxima, utilice
simultáneamente la maneta del freno y el
pedal de freno.
Cuando se accionan la maneta y el pedal
de freno simultáneamente, el sistema UBS
controla la distribución de la fuerza de fre-
nada entre las dos ruedas.
NOTA
El UBS no funciona mientras el vehí-
culo no haya iniciado la marcha.

Después de detener el vehículo accio-
nando la maneta del freno, el UBS si-
gue habilitado. Debido a que apretar
más la maneta del freno no aumentará
la potencia de frenado del freno trase-
ro, accione el freno trasero en caso de
que sea necesaria una mayor poten-
cia de frenado (como por ejemplo al
aparcar en una pendiente).
El UBS se deshabilita cuando se suel-
ta la maneta del freno.
Cuando el vehículo inicia la marcha, elUBS se vuelve a habilitar.
SAU13075
Tapón del depósito de gasolinaPara abrir el tapón
del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina 1. Empuje el tapón en su sitio con la llave en la cerradura.
2. Gire la llave en el sentido contrario al de las agujas del reloj hasta su posi-
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera
1
22
1
1. Cubierta de la cerradura del tapón del depósito de gasolina
2. Desbloquear.
1
2
2CR-28199-SG.book 33 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

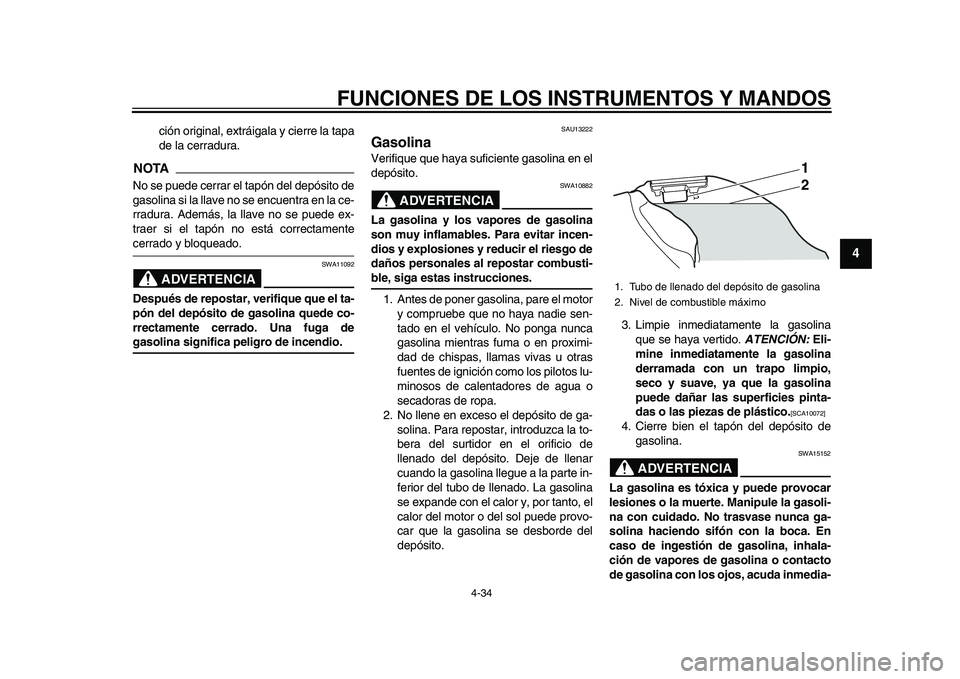

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-34
1
2
345
6
7
8
9
10
11
12
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa peligro de incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
2CR-28199-SG.book 34 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

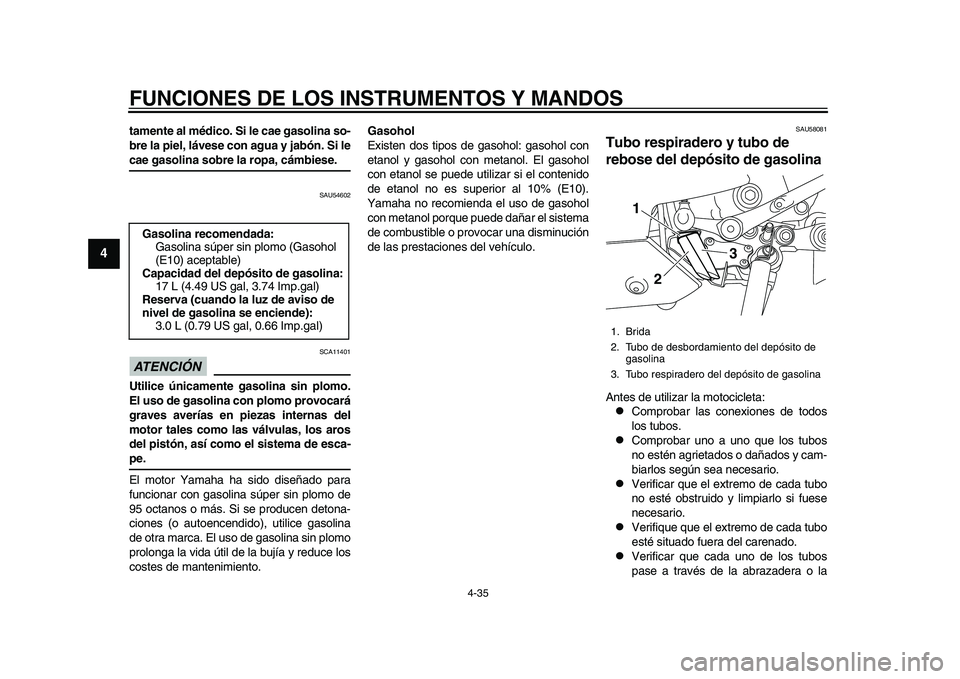

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-35
1
2
34
5
6
7
8
9
10
11
12
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si lecae gasolina sobre la ropa, cámbiese.
SAU54602
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasoli na súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento. Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el sistema
de combustible o provocar una disminución
de las prestaciones del vehículo.
SAU58081
Tubo respiradero y tubo de
rebose del depósito de gasolinaAntes de utilizar la motocicleta:
Comprobar las conexiones de todos
los tubos.

Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario.

Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.

Verifique que el extremo de cada tubo
esté situado fuera del carenado.

Verificar que cada uno de los tubos
pase a través de la abrazadera o la
Gasolina recomendada:
Gasolina súper sin plomo (Gasohol
(E10) aceptable)
Capacidad del depósito de gasolina:
17 L (4.49 US gal, 3.74 Imp.gal)
Reserva (cuando la luz de aviso de
nivel de gasolina se enciende): 3.0 L (0.79 US gal, 0.66 Imp.gal)
1. Brida
2. Tubo de desbordamiento del depósito de
gasolina
3. Tubo respiradero del depósito de gasolina
1
2
3
2CR-28199-SG.book 35 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

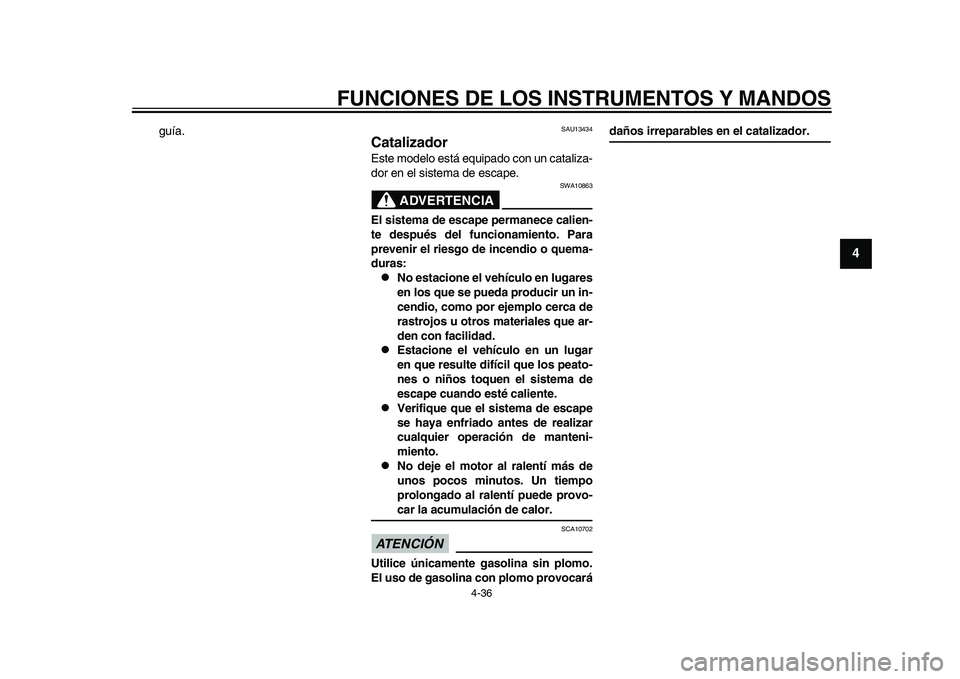

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-36
1
2
345
6
7
8
9
10
11
12
guía.
SAU13434
CatalizadorEste modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.

Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.

Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.

No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
2CR-28199-SG.book 36 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

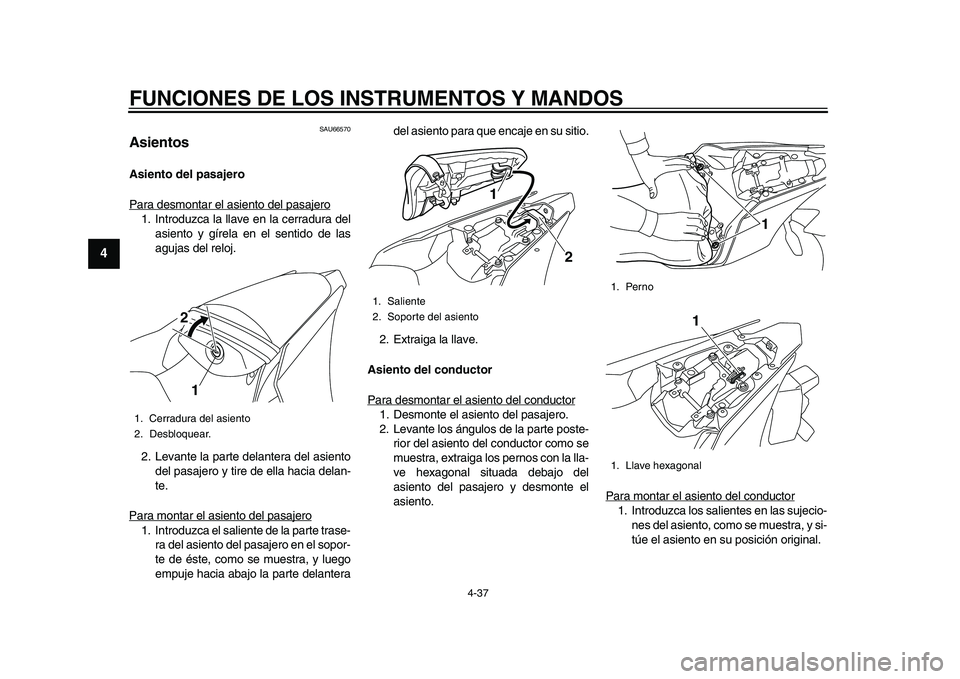

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-37
1
2
34
5
6
7
8
9
10
11
12
SAU66570
AsientosAsiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del asiento y gírela en el sentido de las
agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero1. Introduzca el saliente de la parte trase- ra del asiento del pasajero en el sopor-
te de éste, como se muestra, y luego
empuje hacia abajo la parte delantera del asiento para que encaje en su sitio.
2. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. Levante los ángulos de la parte poste- rior del asiento del conductor como se
muestra, extraiga lo s pernos con la lla-
ve hexagonal situada debajo del
asiento del pasajero y desmonte el
asiento. Para montar el asiento del conductor
1. Introduzca los salientes en las sujecio-
nes del asiento, como se muestra, y si-
túe el asiento en su posición original.
1. Cerradura del asiento
2. Desbloquear.
12
1. Saliente
2. Soporte del asiento
1
2
1. Perno
1. Llave hexagonal
1
1
2CR-28199-SG.book 37 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

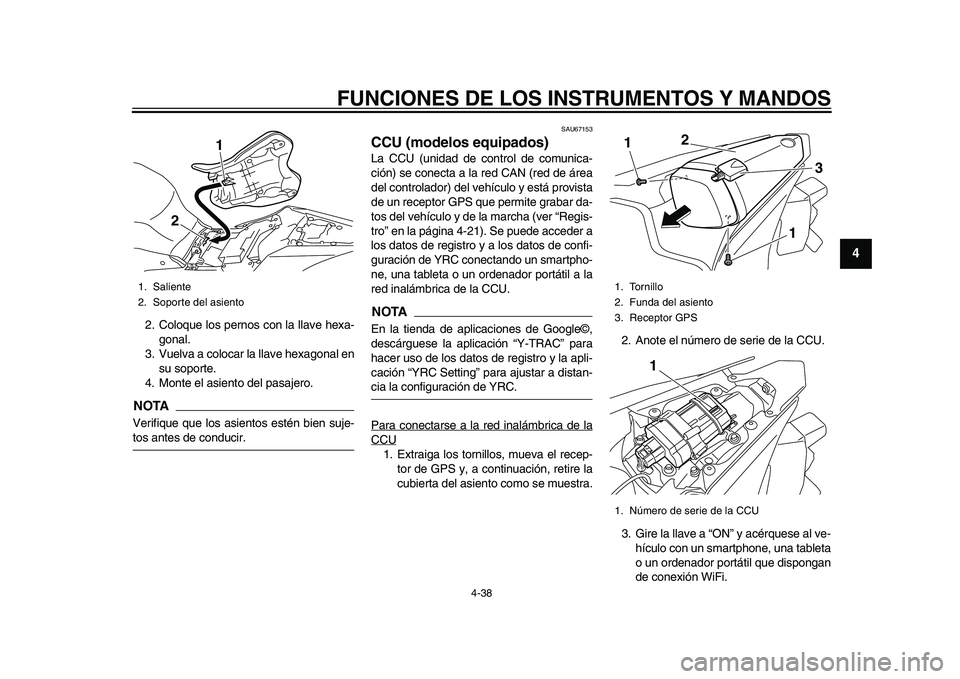

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-38
1
2
345
6
7
8
9
10
11
12
2. Coloque los pernos con la llave hexa- gonal.
3. Vuelva a colocar la llave hexagonal en su soporte.
4. Monte el asiento del pasajero.NOTAVerifique que los asientos estén bien suje-tos antes de conducir.
SAU67153
CCU (modelos equipados)La CCU (unidad de control de comunica-
ción) se conecta a la red CAN (red de área
del controlador) del vehículo y está provista
de un receptor GPS que permite grabar da-
tos del vehículo y de la marcha (ver “Regis-
tro” en la página 4-21). Se puede acceder a
los datos de registro y a los datos de confi-
guración de YRC conectando un smartpho-
ne, una tableta o un ordenador portátil a la
red inalámbrica de la CCU.NOTAEn la tienda de aplicaciones de Google©,
descárguese la aplic ación “Y-TRAC” para
hacer uso de los datos de registro y la apli-
cación “YRC Setting” para ajustar a distan-cia la configuración de YRC.
Para conectarse a la red inalámbrica de laCCU1. Extraiga los tornillos, mueva el recep-
tor de GPS y, a continuación, retire la
cubierta del asiento como se muestra. 2. Anote el número de serie de la CCU.
3. Gire la llave a “ON” y acérquese al ve-
hículo con un smartphone, una tableta
o un ordenador portátil que dispongan
de conexión WiFi.
1. Saliente
2. Soporte del asiento
1
2
1. Tornillo
2. Funda del asiento
3. Receptor GPS
1. Número de serie de la CCU1
1
2
3
1
2CR-28199-SG.book 38 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

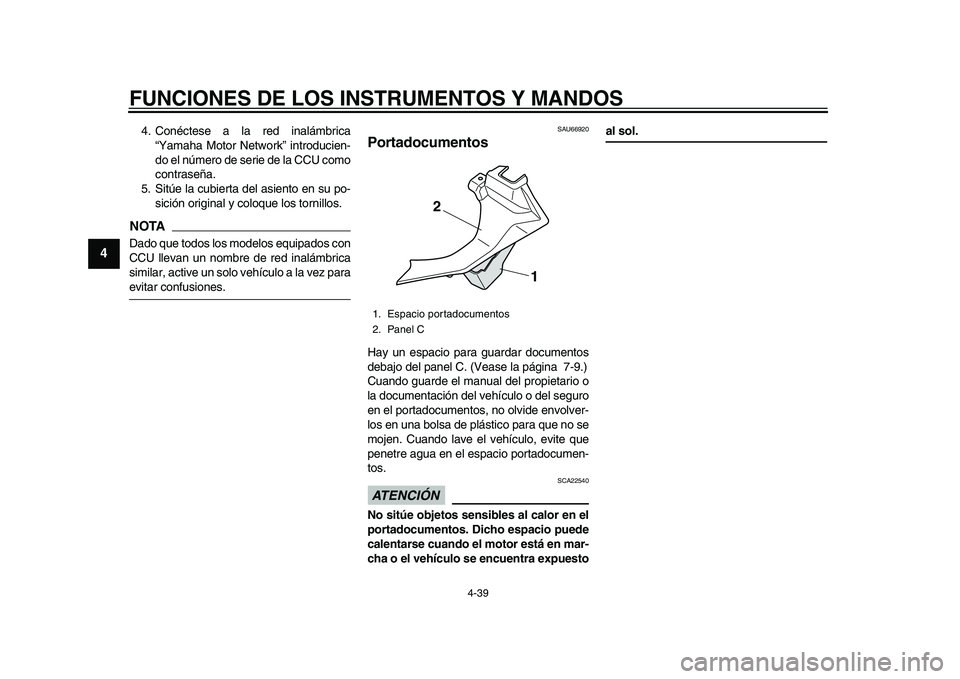

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-39
1
2
34
5
6
7
8
9
10
11
12
4. Conéctese a la red inalámbrica “Yamaha Motor Network” introducien-
do el número de serie de la CCU como
contraseña.
5. Sitúe la cubierta del asiento en su po-
sición original y coloque los tornillos.NOTADado que todos los modelos equipados con
CCU llevan un nombre de red inalámbrica
similar, active un solo vehículo a la vez paraevitar confusiones.
SAU66920
PortadocumentosHay un espacio para guardar documentos
debajo del panel C. (Vease la página 7-9.)
Cuando guarde el manual del propietario o
la documentación del vehículo o del seguro
en el portadocumentos, no olvide envolver-
los en una bolsa de plástico para que no se
mojen. Cuando lave el vehículo, evite que
penetre agua en el espacio portadocumen-
tos.ATENCIÓN
SCA22540
No sitúe objetos sensibles al calor en el
portadocumentos. Dicho espacio puede
calentarse cuando el motor está en mar-
cha o el vehículo se encuentra expuesto
al sol.
1. Espacio portadocumentos
2. Panel C
1
2
2CR-28199-SG.book 39 ページ ２０１５年５月１５日　金曜日　午前１１時２４分
