MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
4. Installare le pinze, i bulloni pinza e i
supporti del tubo flessibile del freno.
Assicurarsi che esista spazio suffi-
ciente tra le pastiglie del freno prima di
installare le pinze sui dischi del freno.
5. Serrare l’assale della ruota, il bullone
di fissaggio e i bulloni pinza alle coppie
di serraggio specificate.
6. Serrare l’assale ruota, il bullone di ser-
raggio e i bulloni pinza alla coppia di
serraggio specificata.
7. Installare il cavo del tachimetro.
8. Installare il parafango anteriore e i bul-
loni.
HAU01247*
Rimozione della ruota posteriore
HW000122
AVVERTENZA
@ l
Si consiglia di far eseguire l’opera-
zione di rimozione e di rimontaggio
da un concessionario Yamaha.
l
Sostenere saldamente la motoci-
cletta in modo che non ci sia peri-
colo che si rovesci.

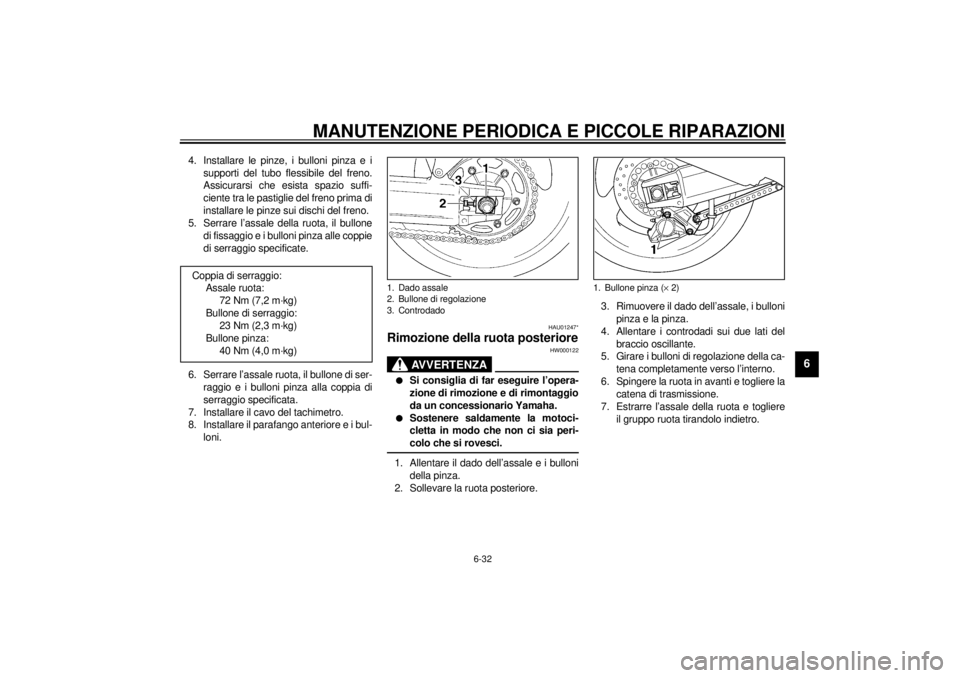

@1. Allentare il dado dell’assale e i bulloni
della pinza.
2. Sollevare la ruota posteriore.3. Rimuovere il dado dell’assale, i bulloni
pinza e la pinza.
4. Allentare i controdadi sui due lati del
braccio oscillante.
5. Girare i bulloni di regolazione della ca-
tena completamente verso l’interno.
6. Spingere la ruota in avanti e togliere la
catena di trasmissione.
7. Estrarre l’assale della ruota e togliere
il gruppo ruota tirandolo indietro. Coppia di serraggio:
Assale ruota:
72 Nm (7,2 m·kg)
Bullone di serraggio:
23 Nm (2,3 m·kg)
Bullone pinza:
40 Nm (4,0 m·kg)1. Dado assale
2. Bullone di regolazione
3. Controdado
1. Bullone pinza (´ 2)
H_4sv.book Page 32 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
NOTA:@ l
Non premere il pedale del freno quan-
do la pinza è rimossa dal disco perché
le pastiglie del freno saranno chiuse
forzatamente.
l
Non è necessario smontare la catena
per togliere o installare la ruota poste-
riore.
@
HAU01246*
Installazione della ruota
posteriore1. Installare il gruppo ruota e inserire
l’assale.
2. Installare e regolare la catena di tra-
smissione. (Vedere pagina 6-23 per
dettagli sulla regolazione dell’allenta-
mento della catena.)
3. Installare il dado dell’assale e abbas-
sare la motocicletta.
4. Installare la pinza e i bulloni pinza. As-
sicurarsi che rimanga uno spazio suffi-
ciente tra le pastiglie del freno prima di
installare la pinza sul disco del freno.
5. Serrare il dado dell’assale e i bulloni
pinza alle coppie di serraggio specifi-
cate.1. Staffa della pinza
Coppia di serraggio:
Dado dell’asse:
150 Nm (15,0 m·kg)
Bullone pinza:
40 Nm (4,0 m·kg)
H_4sv.book Page 33 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
HAU01008
Individuazione guastiSebbene tutte le moto Yamaha subiscano
un rigoroso controllo prima della spedizione
dalla fabbrica, possono succedere dei gua-
sti durante il loro funzionamento.
Un problema nei sistemi di alimentazione,
di compressione o di accensione, può pro-
vocare delle difficoltà di messa in moto, o
una perdita di potenza. La tabella d’indivi-
duazione guasti descrive una veloce e faci-
le procedura per una verifica a questi
sistemi.
Se la vostra moto richiede una riparazione,
portatela da un concessionario Yamaha,
che possiede l’attrezzatura e l’esperienza
necessarie ad effettuare questa riparazio-
ne. Per le sostituzioni, usate solo pezzi ori-
ginali Yamaha. Diffidate dalle imitazioni che
possono sembrare uguali ma che sono in-
feriori nella qualità e nella precisione. Per-
ciò avranno durata breve e risulteranno più
costose.
H_4sv.book Page 34 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
HAU02990*
Tabella individuazione guasti
HW000125
AVVERTENZA
@ Non controllare mai il sistema di alimentazione mentre si sta fumando in prossimità di una fiamma aperta. @
2. Compressione
3. Accensione
4. Batteria 1. CaburanteControllare se c’è benzi-
na nel nelserbatoio.Sufficiente benzina.
Un pò di benzina.Passare al controllo della compressione.
Mettere benzina.
Usare l’avviamento
elettrico.C’è compressione.
Non c'e compressione.Passare al controllo dell'accensione.
Chiedere ad un Conc.
Yamaha di ispezionare.
Togliere la candelae e
controllare gli elettrodi.Umidi.
Asciutti.Pulire con un panno asciutto e regolare il
varco candela o sostituire la candela.
Chiedere ad un Conc.
Yamaha di ispezionare.Aprire a metà l’acceleratore e avviare il
motore.
Il motore non parte. Passare al controllo
della batteria.
Usare l’avviamento
elettrico.Il motore gira rapidamente.
Il motore gira lentamente.Batteria buona.
Controllare i collegamenti o
ricaricare.
Il motore non parte, passare al controllo della compressione.
Il motore non parte, far
ispezionare la moto da un
concessionario Yamaha.
H_4sv.book Page 35 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
Surriscaldamento del motore
HW000070
AVVERTENZA
@ Non togliere mai il tappo del radiatore quando il motore e il radiatore sono caldi. Il liquido bollente e il vapore rischiano di scop-
piare, sotto forte pressione e ciò potrebbe causare seri danni. Nell’aprire il coperchietto del radiatore, notare i punti seguenti.
Aspettare fino a quando il motore è raffreddato. Togliere il fermo del coperchietto rimuovendone la vite. Mettere uno straccio pe-
sante come ad es. una salvietta, sul tappo poi ruotarlo lentamente verso sinistra fino al punto di arresto. Questa procedura per-
mette di eliminare ogni pressione residua. Quando il soffio cessa, premere il tappo girandolo verso sinistra, poi toglierlo. @NOTA:@ Se non si trova il liquido di raffreddamento consigliato si può usare temporaneamente acqua di rubinetto, purché sia sostituita con il liquido
di raffreddamento consigliato il prima possibile. @
Attendere che il
motore sia freddo.
Controllare il livello di liquido
di raffreddamento nel serbatoio
di riserva e/o nel radiatore.
Il livello va bene.Controllare se il sistema
di raffreddamento perde.
Nessuna
perdit.Perdite.
Chiedere ad un concessionario
Yamaha di controllare e riparare
il sistema di raffreddamento.Aggiungere liquido.
(Vedi in proposito la NOTA.)
Riavviare il motore. Se il motore si surriscalda di nuovo,
chiedere ad un concessionario Yamaha di contorlloare e
riparare il sistema di raffreddamento.
H_4sv.book Page 36 Monday, September 11, 2000 7:37 PM
