ESPECIFICACIONES
8-3
8
Metzeler / MEZ1
Michelin / MACADAM 90X
Carga máxima* 180 kg (excepto para A, CH, S)
178 kg (para A, CH, S)
Presión de aire (neumático frío)
Hasta 90 kg de carga*
Frontal 225 kPa (2,25 kg/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
Hasta 90 kg a máxima*
Frontal 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
Uso alta velocidad
Frontal 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
* La carga es el peso total de cargamento, conductor, pasajero y
accesorios.
Ruedas
Frontal
Tipo Presofundido
Tamaño 17 ´ MT 3,50
Trasero
Tipo Presofundido
Tamaño 17 ´ MT 5,00Frenos
Frontal
Tipo Freno de disco doble
Operación Operación con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Operación con pie derecho
Líquido DOT 4
Suspensión
Frontal
Tipo Horqulla telescópica
Trasero
Tipo Brazo oscilante (suspensión
articulada)
Amortiguadores
Frontal Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral / amortiguador de
gas-aceite
Trayectoria de la rueda
Frontal 130 mm
Trasero 120 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
S_4tv_Spec.fm Page 3 Wednesday, September 1, 1999 1:17 PM

ESPECIFICACIONES
8-4
8
Sistema estándar
Tipo Magneto de C.A
Salida estándar 14 V, 18,5 A 5.000 rpm
Batería
Tipo YTX12-BS
Volaje, capacidad 12 V, 10 AH
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 1
Luz trasera/del freno 12 V, 5/21 W ´ 1
Luz auxiliar 12 V, 4 W ´ 1
Luz de la señal de giro 12 V, 21 W ´ 4
Luz del medidor 12 V, 1,7 W ´ 4
Luz indicadora de punto muerto 12 V, 3,4 W ´ 1
Luz indicadora de luz de carretera 12 V, 3,4 W ´ 1
Indicator del nivel de aceite 12 V, 3,4 W ´ 1
Luz del indicador de viraje 12 V, 3,4 W ´ 1
Luz indicadora de combustible 12 V, 3,4 W ´ 1
Fusibles
Fusible principal 30 A
Fusible del faro 20 A
Fusible del sistema de
señalización 15 A
Fusible del ventilador 7,5 A
Fusible de encendido 7,5 A
S_4tv_Spec.fm Page 4 Wednesday, September 1, 1999 1:17 PM

S_4tv_Spec.fm Page 5 Wednesday, September 1, 1999 1:17 PM

INFORMACION PARA EL CONSUMIDOR
9
Registros del número de identification........................................................... 9-1
Número de identificación de la llave .............................................................. 9-1
Número de identificación del vehículo .......................................................... 9-1
Etiqueta del modelo........................................................................................ 9-2
S_4tv_ConsumerTOC.fm Page 1 Wednesday, September 1, 1999 1:17 PM

9-1
9
SAU01039
9-INFORMACION PARA EL CONSUMIDOR
SAU02944
Registros del número de identifica-
tionRegistre el número de identificación de la llave,
número de identificación del vehículo y la infor-
mación de la etiqueta del modelo en los espacios
suministrados para facilitar el pedido de repues-
tos a unconcesionario Yamaha o para referencia
en caso de robo del vehículo.
1. NUMERO DE IDENTIFICACION DE
LA LLAVE:CA-02S2. NUMERO DE IDENTIFICACION DEL
VEHICULO:CA-02S3. INFORMACION DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llaveEl número de identificación de la llave está es-
tampado en la etiqueta de la llave. Registre este
número en el espacio suministrado como refe-
rencia para cuando deba pedir una llave nueva.
SAU01043
Número de identificación del
vehículoEl número de identificación del vehículo se es-
tampa en el tubo del cabezal de dirección. Re-
gistre este número en el espacio
correspondiente.NOTA:@ El número de identificación se usa para identifi-
car su motocicleta y puede usarse para el regis-
tro de su motocicleta con la autoridad que otorga
la licencia de conducción en su estado. @
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_4tv_Consumer.fm Page 1 Wednesday, September 1, 1999 1:17 PM

INFORMACION PARA EL CONSUMIDOR
9-2
9
SAU01050
Etiqueta del modeloLa etiqueta del modelo estádherida al bastidor
debajo del asiento. (Para ver los procedimientos
de extracción del asiento, consulte la
página 3-14.) Registre la información de esta
etiqueta en el espacio provisto. Esta información
será necesaria para hacer pedidos de repuestos
de su concesionario Yamaha.1. Etiqueta del modelo
S_4tv_Consumer.fm Page 2 Wednesday, September 1, 1999 1:17 PM

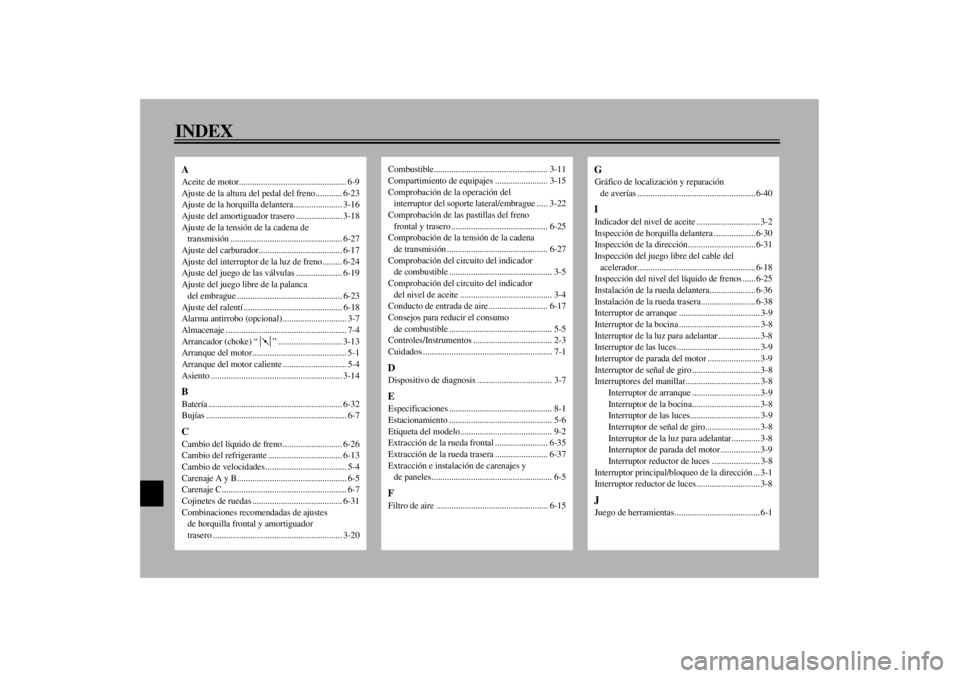

10-INDEXAAceite de motor................................................. 6-9
Ajuste de la altura del pedal del freno ............ 6-23
Ajuste de la horquilla delantera ...................... 3-16
Ajuste del amortiguador trasero ..................... 3-18
Ajuste de la tensión de la cadena de
transmisión ................................................... 6-27
Ajuste del carburador...................................... 6-17
Ajuste del interruptor de la luz de freno......... 6-24
Ajuste del juego de las válvulas ..................... 6-19
Ajuste del juego libre de la palanca
del embrague ................................................ 6-23
Ajuste del ralentí ............................................. 6-18
Alarma antirrobo (opcional) ............................. 3-7
Almacenaje ....................................................... 7-4
Arrancador (choke) “ ” ............................. 3-13
Arranque del motor........................................... 5-1
Arranque del motor caliente ............................. 5-4
Asiento ............................................................ 3-14BBatería ............................................................. 6-32
Bujías ................................................................ 6-7CCambio del líquido de freno ........................... 6-26
Cambio del refrigerante .................................. 6-13
Cambio de velocidades ..................................... 5-4
Carenaje A y B.................................................. 6-5
Carenaje C......................................................... 6-7
Cojinetes de ruedas ......................................... 6-31
Combinaciones recomendadas de ajustes
de horquilla frontal y amortiguador
trasero ........................................................... 3-20
Combustible.................................................... 3-11
Compartimiento de equipajes ........................ 3-15
Comprobación de la operación del
interruptor del soporte lateral/embrague ..... 3-22
Comprobación de las pastillas del freno
frontal y trasero ............................................ 6-25
Comprobación de la tensión de la cadena
de transmisión .............................................. 6-27
Comprobación del circuito del indicador
de combustible ............................................... 3-5
Comprobación del circuito del indicador
del nivel de aceite .......................................... 3-4
Conducto de entrada de aire ........................... 6-17
Consejos para reducir el consumo
de combustible ............................................... 5-5
Controles/Instrumentos .................................... 2-3
Cuidados ........................................................... 7-1DDispositivo de diagnosis .................................. 3-7EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-6
Etiqueta del modelo.......................................... 9-2
Extracción de la rueda frontal ........................ 6-35
Extracción de la rueda trasera ........................ 6-37
Extracción e instalación de carenajes y
de paneles ....................................................... 6-5FFiltro de aire ................................................... 6-15
GGráfico de localización y reparación
de averías ...................................................... 6-40IIndicador del nivel de aceite ............................. 3-2
Inspección de horquilla delantera ................... 6-30
Inspección de la dirección............................... 6-31
Inspección del juego libre del cable del
acelerador...................................................... 6-18
Inspección del nivel del líquido de frenos ...... 6-25
Instalación de la rueda delantera..................... 6-36
Instalación de la rueda trasera......................... 6-38
Interruptor de arranque ..................................... 3-9
Interruptor de la bocina ..................................... 3-8
Interruptor de la luz para adelantar ................... 3-8
Interruptor de las luces ...................................... 3-9
Interruptor de parada del motor ........................ 3-9
Interruptor de señal de giro ............................... 3-8
Interruptores del manillar.................................. 3-8
Interruptor de arranque ............................... 3-9
Interruptor de la bocina............................... 3-8
Interruptor de las luces................................ 3-9
Interruptor de señal de giro......................... 3-8
Interruptor de la luz para adelantar............. 3-8
Interruptor de parada del motor .................. 3-9
Interruptor reductor de luces ...................... 3-8
Interruptor principal/bloqueo de la dirección ... 3-1
Interruptor reductor de luces ............................. 3-8JJuego de herramientas....................................... 6-1
S_4tvIX.fm Page 1 Wednesday, September 1, 1999 1:18 PM

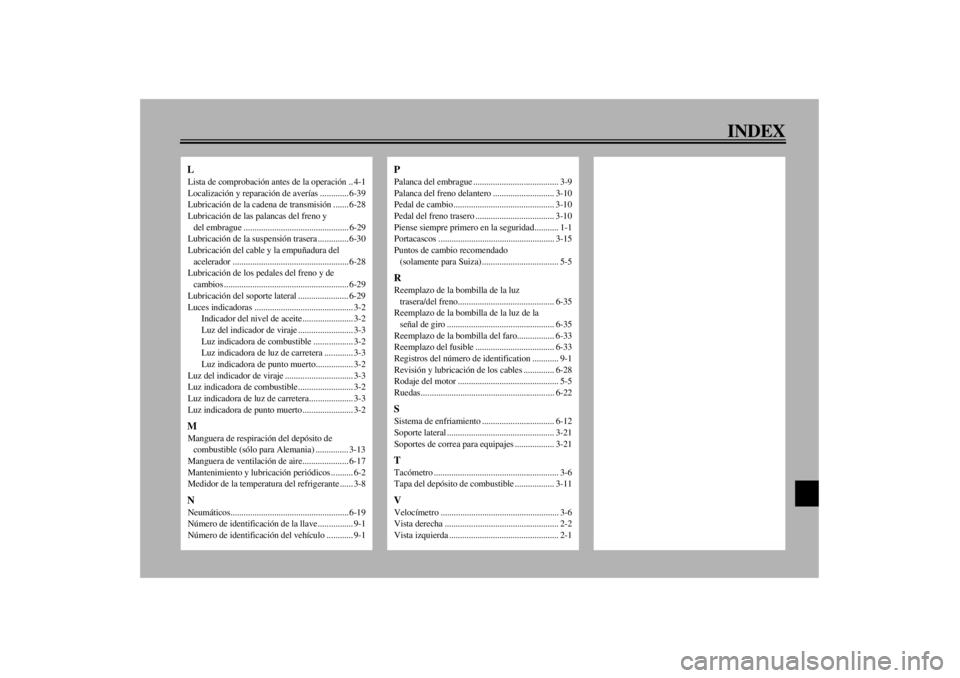

INDEX
LLista de comprobación antes de la operación .. 4-1
Localización y reparación de averías ............. 6-39
Lubricación de la cadena de transmisión ....... 6-28
Lubricación de las palancas del freno y
del embrague ................................................ 6-29
Lubricación de la suspensión trasera .............. 6-30
Lubricación del cable y la empuñadura del
acelerador ..................................................... 6-28
Lubricación de los pedales del freno y de
cambios ......................................................... 6-29
Lubricación del soporte lateral ....................... 6-29
Luces indicadoras ............................................. 3-2
Indicador del nivel de aceite ....................... 3-2
Luz del indicador de viraje ......................... 3-3
Luz indicadora de combustible .................. 3-2
Luz indicadora de luz de carretera ............. 3-3
Luz indicadora de punto muerto................. 3-2
Luz del indicador de viraje ............................... 3-3
Luz indicadora de combustible ......................... 3-2
Luz indicadora de luz de carretera.................... 3-3
Luz indicadora de punto muerto ....................... 3-2MManguera de respiración del depósito de
combustible (sólo para Alemania) ............... 3-13
Manguera de ventilación de aire..................... 6-17
Mantenimiento y lubricación periódicos .......... 6-2
Medidor de la temperatura del refrigerante ...... 3-8NNeumáticos...................................................... 6-19
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo ............ 9-1
PPalanca del embrague ....................................... 3-9
Palanca del freno delantero ............................ 3-10
Pedal de cambio .............................................. 3-10
Pedal del freno trasero .................................... 3-10
Piense siempre primero en la seguridad........... 1-1
Portacascos ..................................................... 3-15
Puntos de cambio recomendado
(solamente para Suiza) ................................... 5-5RReemplazo de la bombilla de la luz
trasera/del freno............................................ 6-35
Reemplazo de la bombilla de la luz de la
señal de giro ................................................. 6-35
Reemplazo de la bombilla del faro................. 6-33
Reemplazo del fusible .................................... 6-33
Registros del número de identification ............ 9-1
Revisión y lubricación de los cables .............. 6-28
Rodaje del motor .............................................. 5-5
Ruedas............................................................. 6-22SSistema de enfriamiento ................................. 6-12
Soporte lateral ................................................. 3-21
Soportes de correa para equipajes .................. 3-21TTacómetro ......................................................... 3-6
Tapa del depósito de combustible .................. 3-11VVelocímetro ...................................................... 3-6
Vista derecha .................................................... 2-2
Vista izquierda .................................................. 2-1
S_4tvIX.fm Page 2 Wednesday, September 1, 1999 1:18 PM

PRINTED IN JAPAN
99 · 9 - 0.3 ´ 1 CR
(S) IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
