Abarth 124 Spider 2016 Libretto Uso Manutenzione (in Italian)

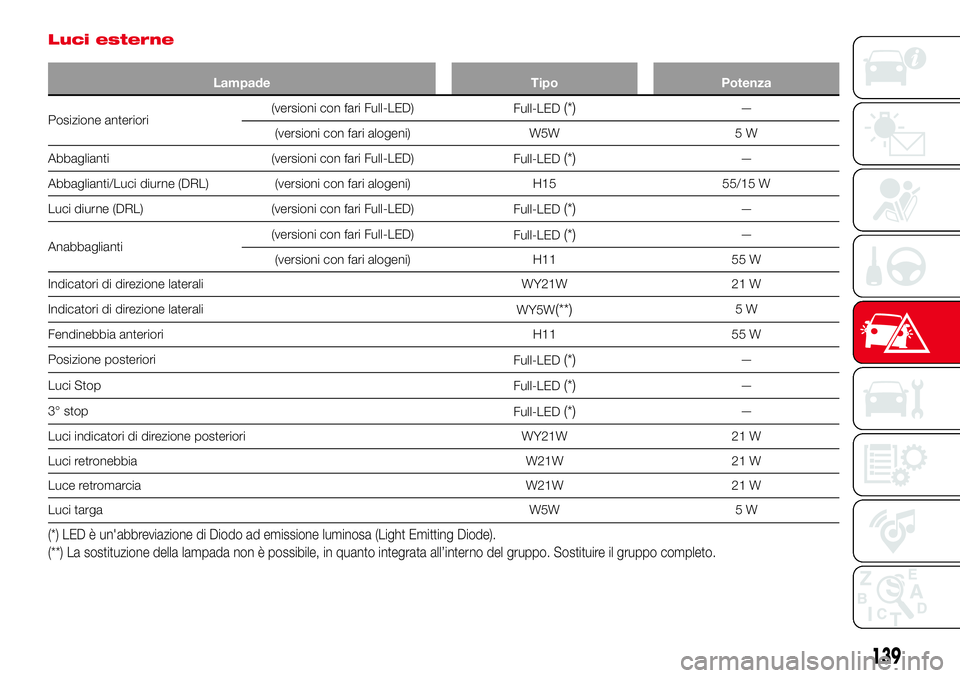

Luci esterne
Lampade Tipo Potenza
Posizione anteriori(versioni con fari Full-LED)
Full-LED(*)—
(versioni con fari alogeni) W5W 5 W
Abbaglianti (versioni con fari Full-LED)
Full-LED
(*)—
Abbaglianti/Luci diurne (DRL) (versioni con fari alogeni) H15 55/15 W
Luci diurne (DRL) (versioni con fari Full-LED)
Full-LED
(*)—
Anabbaglianti(versioni con fari Full-LED)
Full-LED
(*)—
(versioni con fari alogeni) H11 55 W
Indicatori di direzione laterali WY21W 21 W
Indicatori di direzione laterali
WY5W
(**)5W
Fendinebbia anteriori H11 55 W
Posizione posteriori
Full-LED
(*)—
Luci Stop
Full-LED
(*)—
3° stop
Full-LED
(*)—
Luci indicatori di direzione posteriori WY21W 21 W
Luci retronebbia W21W 21 W
Luce retromarcia W21W 21 W
Luci targaW5W 5 W
(*) LED è un'abbreviazione di Diodo ad emissione luminosa (Light Emitting Diode).
(**) La sostituzione della lampada non è possibile, in quanto integrata all’interno del gruppo. Sostituire il gruppo completo.
139

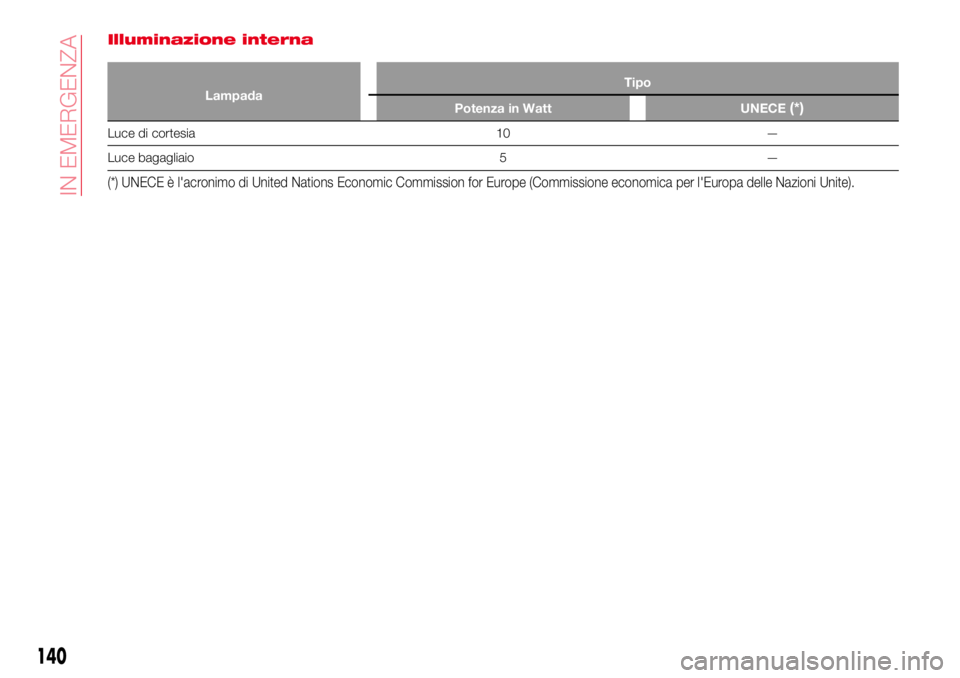

Illuminazione interna
LampadaTipo
Potenza in Watt UNECE(*)
Luce di cortesia 10 —
Luce bagagliaio 5 —
(*) UNECE è l'acronimo di United Nations Economic Commission for Europe (Commissione economica per l'Europa delle Nazioni Unite).
140
IN EMERGENZA

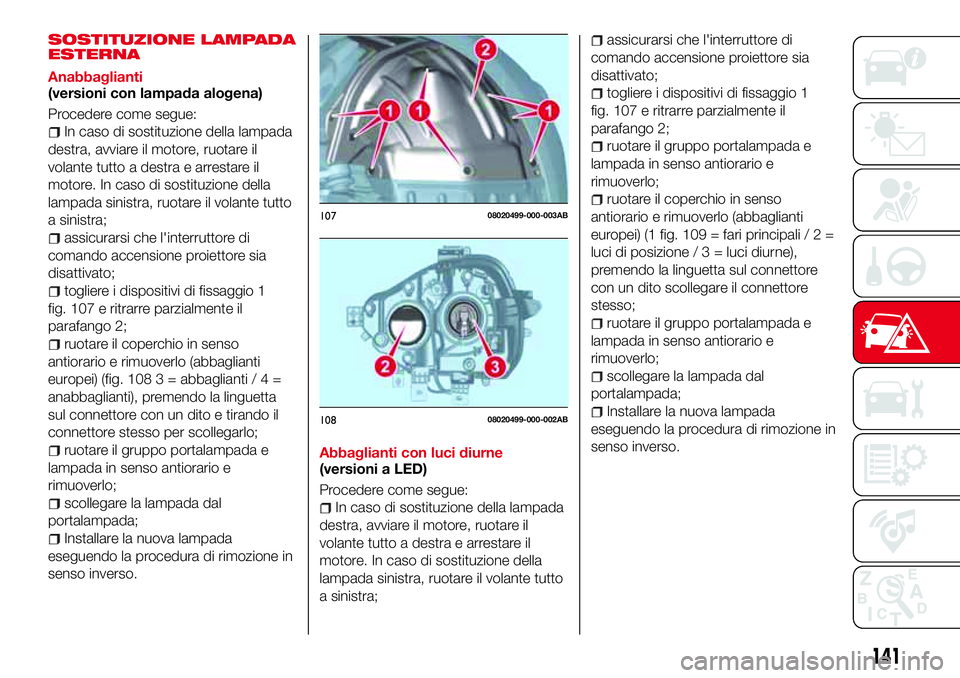

SOSTITUZIONE LAMPADA
ESTERNA
Anabbaglianti
(versioni con lampada alogena)
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che l'interruttore di
comando accensione proiettore sia
disattivato;
togliere i dispositivi di fissaggio 1
fig. 107 e ritrarre parzialmente il
parafango 2;
ruotare il coperchio in senso
antiorario e rimuoverlo (abbaglianti
europei) (fig. 108 3 = abbaglianti/4=
anabbaglianti), premendo la linguetta
sul connettore con un dito e tirando il
connettore stesso per scollegarlo;
ruotare il gruppo portalampada e
lampada in senso antiorario e
rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.Abbaglianti con luci diurne
(versioni a LED)
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che l'interruttore di
comando accensione proiettore sia
disattivato;
togliere i dispositivi di fissaggio 1
fig. 107 e ritrarre parzialmente il
parafango 2;
ruotare il gruppo portalampada e
lampada in senso antiorario e
rimuoverlo;
ruotare il coperchio in senso
antiorario e rimuoverlo (abbaglianti
europei) (1 fig. 109 = fari principali / 2 =
luci di posizione/3=luci diurne),
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
ruotare il gruppo portalampada e
lampada in senso antiorario e
rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
10708020499-000-003AB
10808020499-000-002AB
141

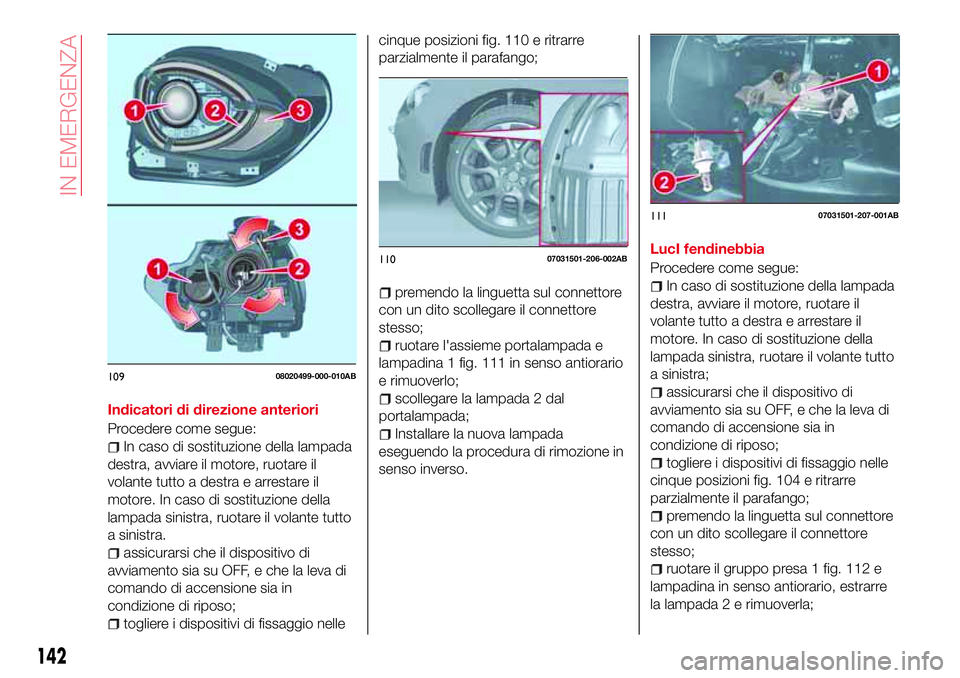

Indicatori di direzione anteriori
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra.
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
togliere i dispositivi di fissaggio nellecinque posizioni fig. 110 e ritrarre
parzialmente il parafango;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
ruotare l'assieme portalampada e
lampadina 1 fig. 111 in senso antiorario
e rimuoverlo;
scollegare la lampada 2 dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.LucI fendinebbia
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
togliere i dispositivi di fissaggio nelle
cinque posizioni fig. 104 e ritrarre
parzialmente il parafango;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
ruotare il gruppo presa 1 fig. 112 e
lampadina in senso antiorario, estrarre
la lampada 2 e rimuoverla;
10908020499-000-010AB
11007031501-206-002AB
11107031501-207-001AB
142
IN EMERGENZA

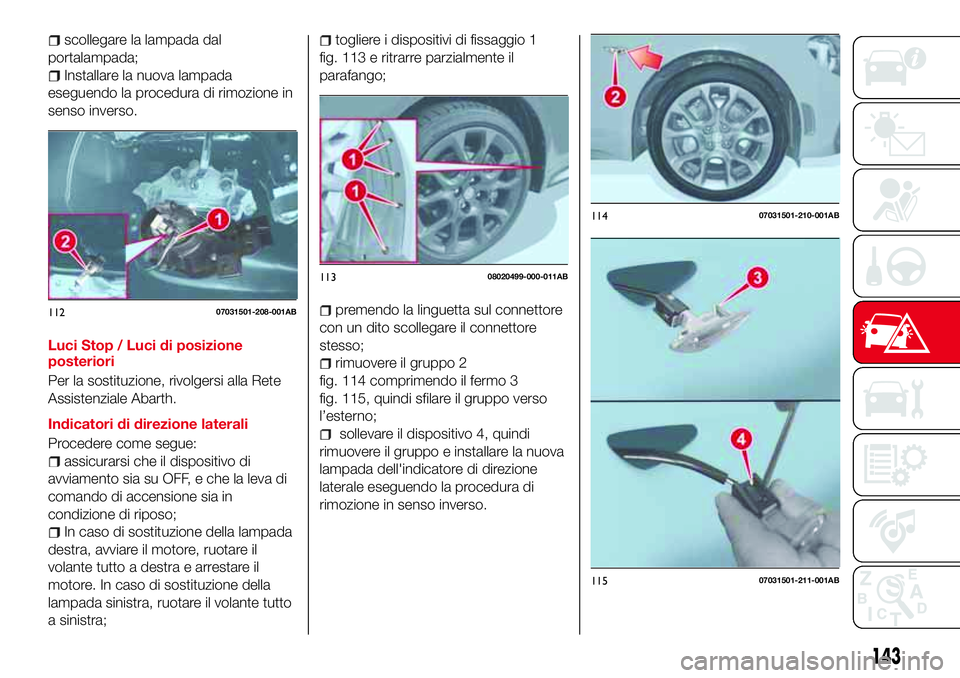

scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Luci Stop / Luci di posizione
posteriori
Per la sostituzione, rivolgersi alla Rete
Assistenziale Abarth.
Indicatori di direzione laterali
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
togliere i dispositivi di fissaggio 1
fig. 113 e ritrarre parzialmente il
parafango;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
rimuovere il gruppo 2
fig. 114 comprimendo il fermo 3
fig. 115, quindi sfilare il gruppo verso
l’esterno;
sollevare il dispositivo 4, quindi
rimuovere il gruppo e installare la nuova
lampada dell'indicatore di direzione
laterale eseguendo la procedura di
rimozione in senso inverso.
11207031501-208-001AB
11308020499-000-011AB
11407031501-210-001AB
11507031501-211-001AB
143

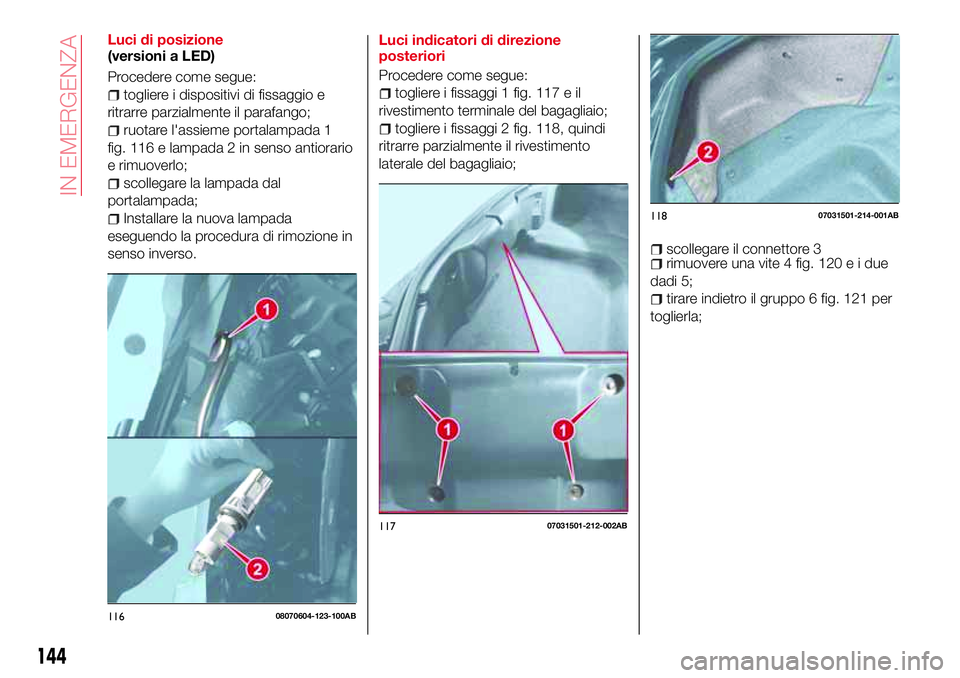

Luci di posizione
(versioni a LED)
Procedere come segue:
togliere i dispositivi di fissaggio e
ritrarre parzialmente il parafango;
ruotare l'assieme portalampada 1
fig. 116 e lampada 2 in senso antiorario
e rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.Luci indicatori di direzione
posteriori
Procedere come segue:
togliere i fissaggi 1 fig. 117 e il
rivestimento terminale del bagagliaio;
togliere i fissaggi 2 fig. 118, quindi
ritrarre parzialmente il rivestimento
laterale del bagagliaio;
scollegare il connettore 3rimuovere una vite 4 fig. 120 e i due
dadi 5;
tirare indietro il gruppo 6 fig. 121 per
toglierla;
11608070604-123-100AB
11707031501-212-002AB
11807031501-214-001AB
144
IN EMERGENZA

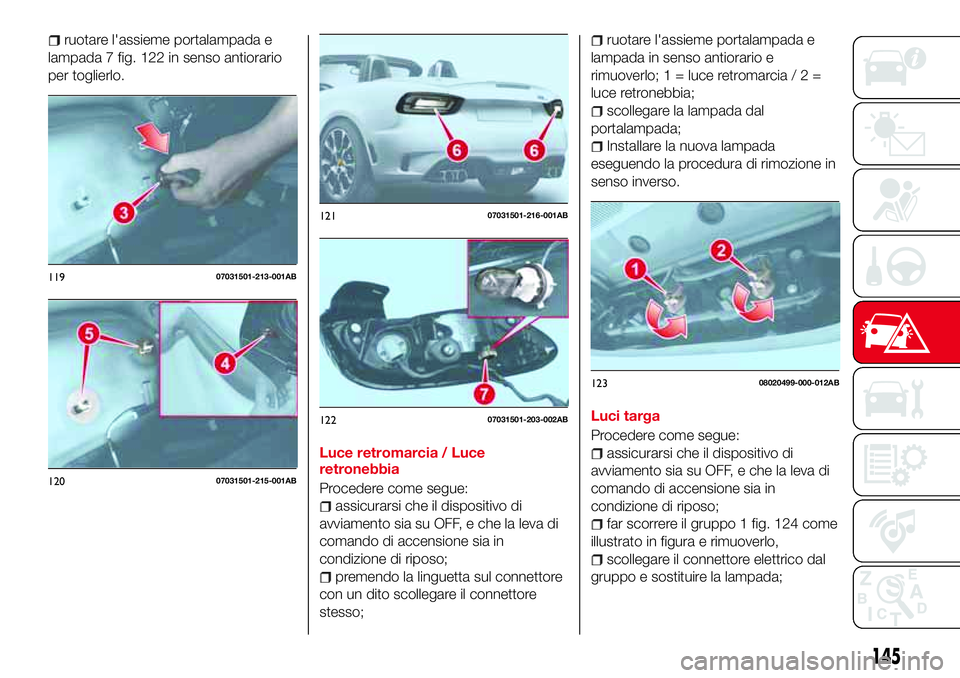

ruotare l'assieme portalampada e
lampada 7 fig. 122 in senso antiorario
per toglierlo.
Luce retromarcia / Luce
retronebbia
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
ruotare l'assieme portalampada e
lampada in senso antiorario e
rimuoverlo; 1 = luce retromarcia/2=
luce retronebbia;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Luci targa
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
far scorrere il gruppo 1 fig. 124 come
illustrato in figura e rimuoverlo,
scollegare il connettore elettrico dal
gruppo e sostituire la lampada;
11907031501-213-001AB
12007031501-215-001AB
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
145

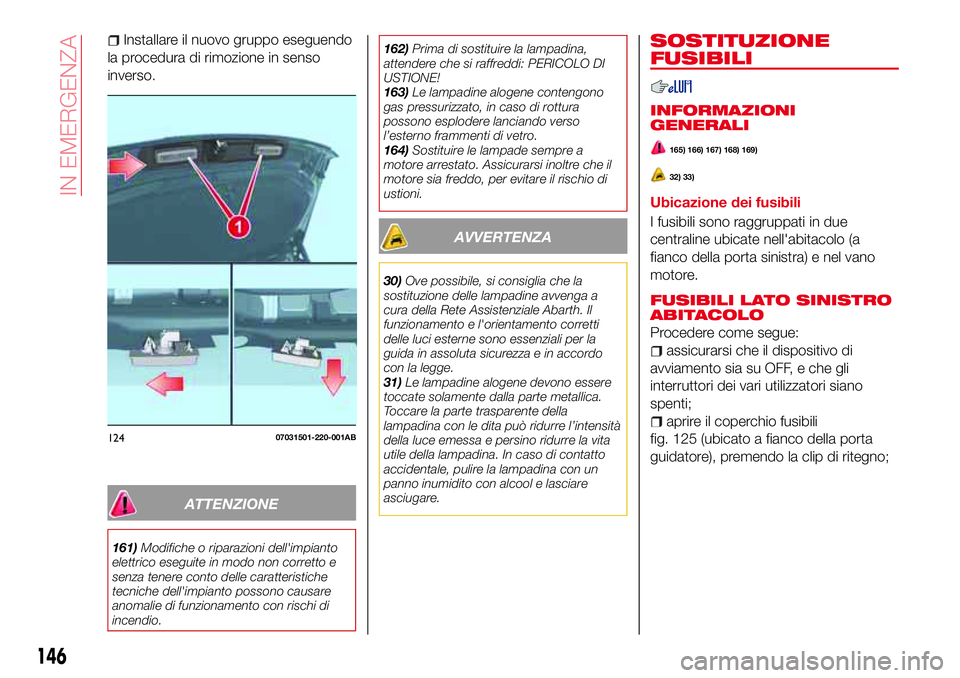

Installare il nuovo gruppo eseguendo
la procedura di rimozione in senso
inverso.
ATTENZIONE
161)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto possono causare
anomalie di funzionamento con rischi di
incendio.162)Prima di sostituire la lampadina,
attendere che si raffreddi: PERICOLO DI
USTIONE!
163)Le lampadine alogene contengono
gas pressurizzato, in caso di rottura
possono esplodere lanciando verso
l’esterno frammenti di vetro.
164)Sostituire le lampade sempre a
motore arrestato. Assicurarsi inoltre che il
motore sia freddo, per evitare il rischio di
ustioni.
AVVERTENZA
30)Ove possibile, si consiglia che la
sostituzione delle lampadine avvenga a
cura della Rete Assistenziale Abarth. Il
funzionamento e l'orientamento corretti
delle luci esterne sono essenziali per la
guida in assoluta sicurezza e in accordo
con la legge.
31)Le lampadine alogene devono essere
toccate solamente dalla parte metallica.
Toccare la parte trasparente della
lampadina con le dita può ridurre l’intensità
della luce emessa e persino ridurre la vita
utile della lampadina. In caso di contatto
accidentale, pulire la lampadina con un
panno inumidito con alcool e lasciare
asciugare.
SOSTITUZIONE
FUSIBILI
INFORMAZIONI
GENERALI
165) 166) 167) 168) 169)
32) 33)
Ubicazione dei fusibili
I fusibili sono raggruppati in due
centraline ubicate nell'abitacolo (a
fianco della porta sinistra) e nel vano
motore.
FUSIBILI LATO SINISTRO
ABITACOLO
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che gli
interruttori dei vari utilizzatori siano
spenti;
aprire il coperchio fusibili
fig. 125 (ubicato a fianco della porta
guidatore), premendo la clip di ritegno;12407031501-220-001AB
146
IN EMERGENZA

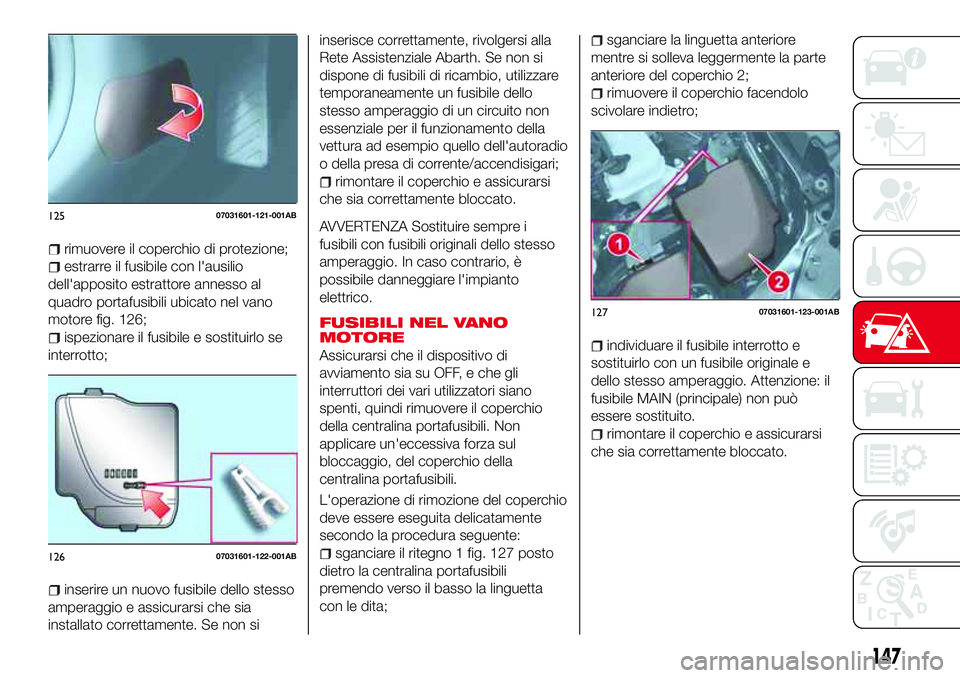

rimuovere il coperchio di protezione;
estrarre il fusibile con l'ausilio
dell'apposito estrattore annesso al
quadro portafusibili ubicato nel vano
motore fig. 126;
ispezionare il fusibile e sostituirlo se
interrotto;
inserire un nuovo fusibile dello stesso
amperaggio e assicurarsi che sia
installato correttamente. Se non siinserisce correttamente, rivolgersi alla
Rete Assistenziale Abarth. Se non si
dispone di fusibili di ricambio, utilizzare
temporaneamente un fusibile dello
stesso amperaggio di un circuito non
essenziale per il funzionamento della
vettura ad esempio quello dell'autoradio
o della presa di corrente/accendisigari;
rimontare il coperchio e assicurarsi
che sia correttamente bloccato.
AVVERTENZA Sostituire sempre i
fusibili con fusibili originali dello stesso
amperaggio. In caso contrario, è
possibile danneggiare l'impianto
elettrico.

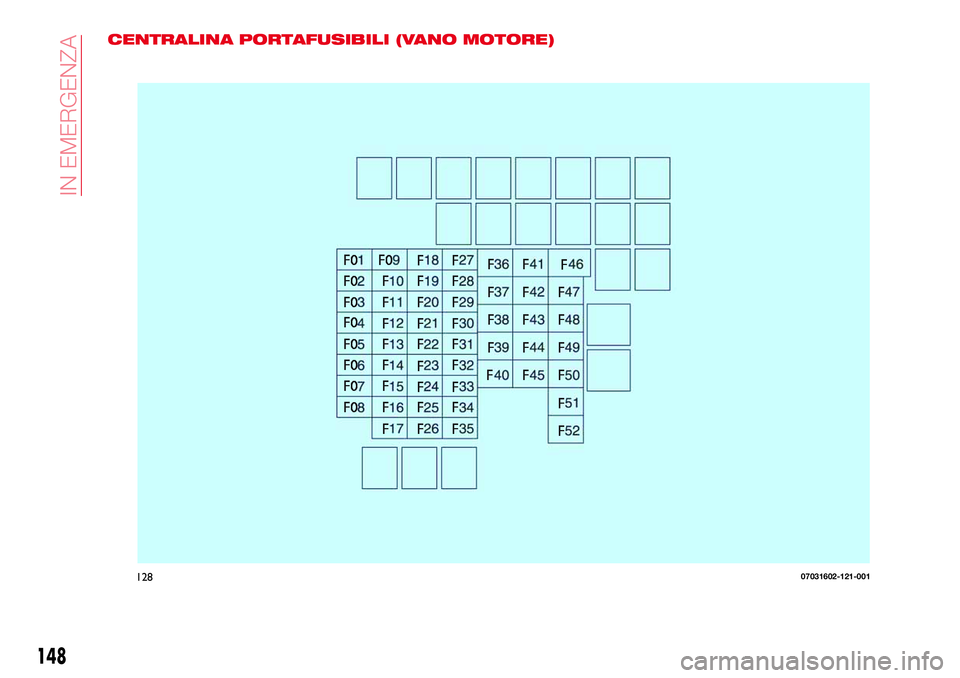

FUSIBILI NEL VANO
MOTORE
Assicurarsi che il dispositivo di
avviamento sia su OFF, e che gli
interruttori dei vari utilizzatori siano
spenti, quindi rimuovere il coperchio
della centralina portafusibili. Non
applicare un'eccessiva forza sul
bloccaggio, del coperchio della
centralina portafusibili.
L'operazione di rimozione del coperchio
deve essere eseguita delicatamente
secondo la procedura seguente:
sganciare il ritegno 1 fig. 127 posto
dietro la centralina portafusibili
premendo verso il basso la linguetta
con le dita;
sganciare la linguetta anteriore
mentre si solleva leggermente la parte
anteriore del coperchio 2;
rimuovere il coperchio facendolo
scivolare indietro;
individuare il fusibile interrotto e
sostituirlo con un fusibile originale e
dello stesso amperaggio. Attenzione: il
fusibile MAIN (principale) non può
essere sostituito.
rimontare il coperchio e assicurarsi
che sia correttamente bloccato.
12507031601-121-001AB
12607031601-122-001AB
12707031601-123-001AB
147

CENTRALINA PORTAFUSIBILI (VANO MOTORE)
12807031602-121-001
148
IN EMERGENZA
