Abarth 500 2012 Návod k použití a údržbě (in Czech)

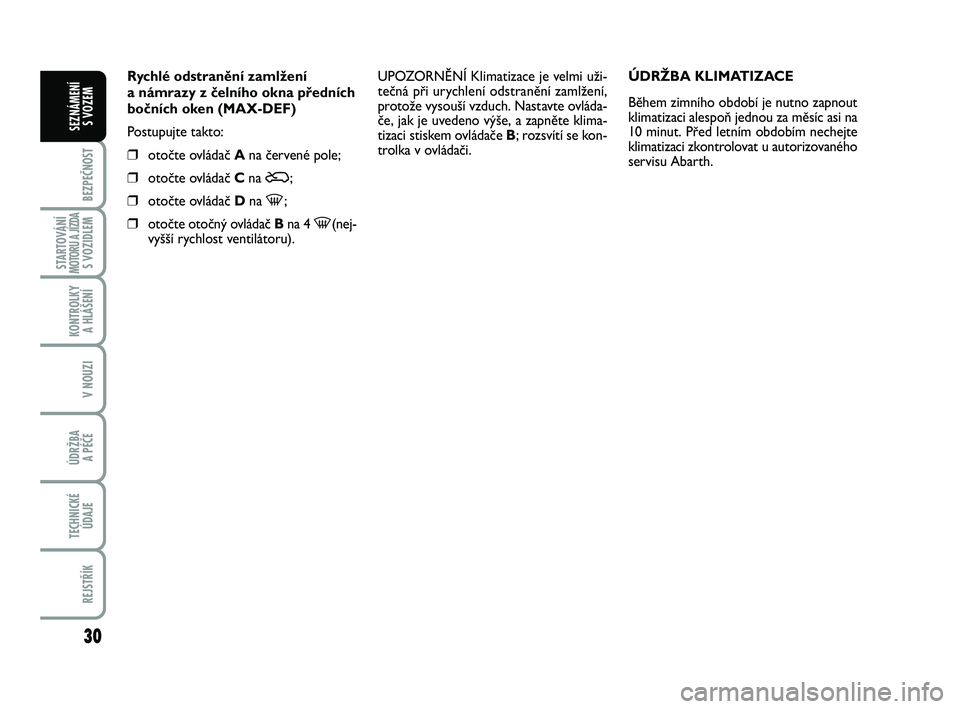

30
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
Rychlé odstranění zamlžení
a námrazy z čelního okna předních
bočních oken (MAX-DEF)
Postupujte takto:
❒otočte ovládač Ana červené pole;
❒otočte ovládač Cna Ú;
❒otočte ovládač Dna -;
❒ otočte otočný ovládač Bna 4 -(nej-
vyšší rychlost ventilátoru).UPOZORNĚNÍ Klimatizace je velmi uži-
tečná při urychlení odstranění zamlžení,
protože vysouší vzduch. Nastavte ovláda-
če, jak je uvedeno výše, a zapněte klima-
tizaci stiskem ovládače B; rozsvítí se kon-
trolka v ovládači.ÚDRŽBA KLIMATIZACE
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc asi na
10 minut. Před letním obdobím nechejte
klimatizaci zkontrolovat u autorizovaného
servisu Abarth.
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 30

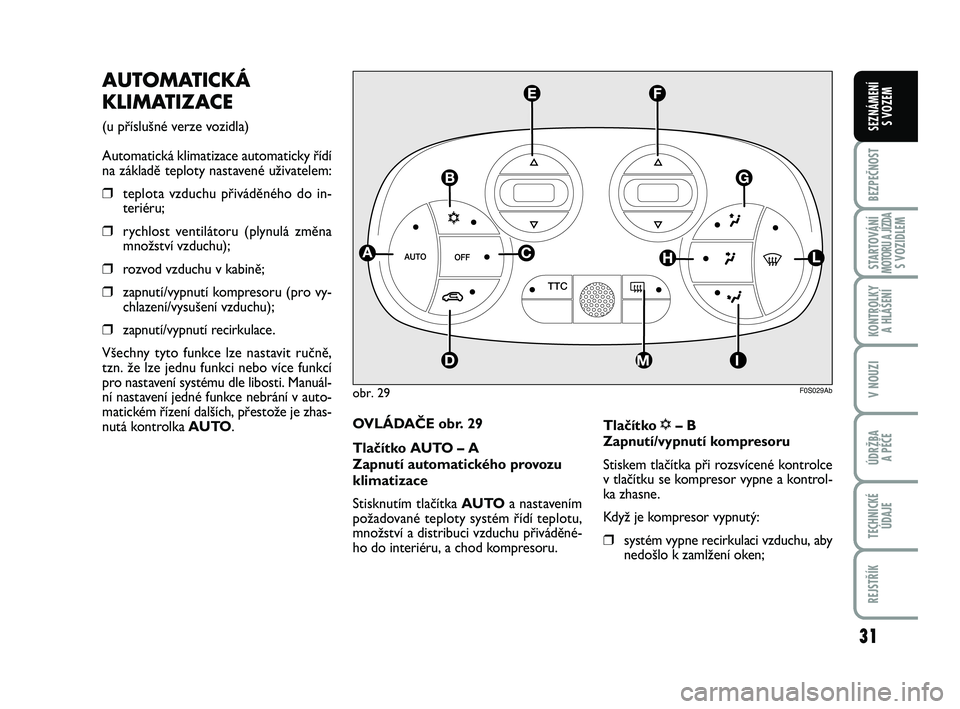

31
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
AUTOMATICKÁ
KLIMATIZACE
(u příslušné verze vozidla)
Automatická klimatizace automaticky řídí
na základě teploty nastavené uživatelem:
❒teplota vzduchu přiváděného do in-
teriéru;
❒rychlost ventilátoru (plynulá změna
množství vzduchu);
❒rozvod vzduchu v kabině;
❒zapnutí/vypnutí kompresoru (pro vy-
chlazení/vysušení vzduchu);
❒zapnutí/vypnutí recirkulace.
Všechny tyto funkce lze nastavit ručně,
tzn. že lze jednu funkci nebo více funkcí
pro nastavení systému dle libosti. Manuál-
ní nastavení jedné funkce nebrání v auto-
matickém řízení dalších, přestože je zhas-
nutá kontrolka AUTO.
obr. 29F0S029Ab
OVLÁDAČE obr. 29
Tlačítko AUTO – A
Zapnutí automatického provozu
klimatizace
Stisknutím tlačítka AUTOa nastavením
požadované teploty systém řídí teplotu,
množství a distribuci vzduchu přiváděné-
ho do interiéru, a chod kompresoru.Tlačítko √– B
Zapnutí/vypnutí kompresoru
Stiskem tlačítka při rozsvícené kontrolce
v tlačítku se kompresor vypne a kontrol-
ka zhasne.
Když je kompresor vypnutý:
❒systém vypne recirkulaci vzduchu, aby
nedošlo k zamlžení oken;
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 31

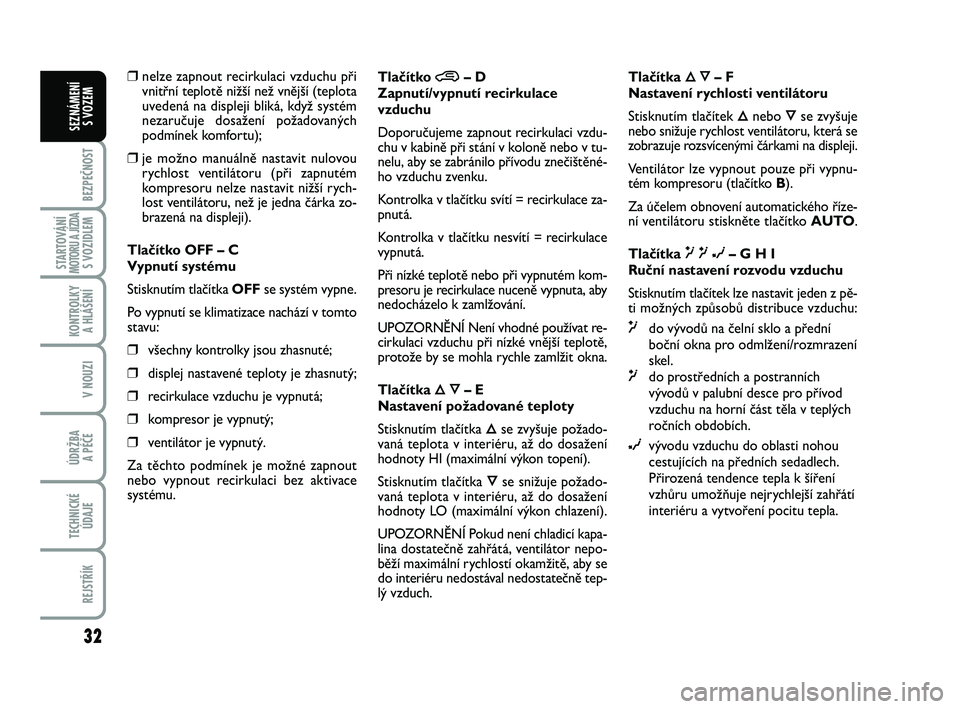

32
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
❒nelze zapnout recirkulaci vzduchu při
vnitřní teplotě nižší než vnější (teplota
uvedená na displeji bliká, když systém
nezaručuje dosažení požadovaných
podmínek komfortu);
❒je možno manuálně nastavit nulovou
rychlost ventilátoru (při zapnutém
kompresoru nelze nastavit nižší rych-
lost ventilátoru, než je jedna čárka zo-
brazená na displeji).
Tlačítko OFF – C
Vypnutí systému
Stisknutím tlačítka OFFse systém vypne.
Po vypnutí se klimatizace nachází v tomto
stavu:
❒všechny kontrolky jsou zhasnuté;
❒displej nastavené teploty je zhasnutý;
❒recirkulace vzduchu je vypnutá;
❒kompresor je vypnutý;
❒ventilátor je vypnutý.
Za těchto podmínek je možné zapnout
nebo vypnout recirkulaci bez aktivace
systému.Tlačítko
…– D
Zapnutí/vypnutí recirkulace
vzduchu
Doporučujeme zapnout recirkulaci vzdu-
chu v kabině při stání v koloně nebo v tu-
nelu, aby se zabránilo přívodu znečištěné-
ho vzduchu zvenku.
Kontrolka v tlačítku svítí = recirkulace za-
pnutá.
Kontrolka v tlačítku nesvítí = recirkulace
vypnutá.
Při nízké teplotě nebo při vypnutém kom-
presoru je recirkulace nuceně vypnuta, aby
nedocházelo k zamlžování.
UPOZORNĚNÍ Není vhodné používat re-
cirkulaci vzduchu při nízké vnější teplotě,
protože by se mohla rychle zamlžit okna.
Tlačítka
ÕÔ– E
Nastavení požadované teploty
Stisknutím tlačítka
Õse zvyšuje požado-
vaná teplota v interiéru, až do dosažení
hodnoty HI (maximální výkon topení).
Stisknutím tlačítka
Ôse snižuje požado-
vaná teplota v interiéru, až do dosažení
hodnoty LO (maximální výkon chlazení).
UPOZORNĚNÍ Pokud není chladicí kapa-
lina dostatečně zahřátá, ventilátor nepo-
běží maximální rychlostí okamžitě, aby se
do interiéru nedostával nedostatečně tep-
lý vzduch.Tlačítka
ÕÔ– F
Nastavení rychlosti ventilátoru
Stisknutím tlačítek
Õnebo Ôse zvyšuje
nebo snižuje rychlost ventilátoru, která se
zobrazuje rozsvícenými čárkami na displeji.
Ventilátor lze vypnout pouze při vypnu-
tém kompresoru (tlačítko B).
Za účelem obnovení automatického říze-
ní ventilátoru stiskněte tlačítko AUTO.
Tlačítka
´μ∂– G H I
Ruční nastavení rozvodu vzduchu
Stisknutím tlačítek lze nastavit jeden z pě-
ti možných způsobů distribuce vzduchu:
´do vývodů na čelní sklo a přední
boční okna pro odmlžení/rozmrazení
skel.
μdo prostředních a postranních
vývodů v palubní desce pro přívod
vzduchu na horní část těla v teplých
ročních obdobích.
∂vývodu vzduchu do oblasti nohou
cestujících na předních sedadlech.
Přirozená tendence tepla k šíření
vzhůru umožňuje nejrychlejší zahřátí
interiéru a vytvoření pocitu tepla.
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 32

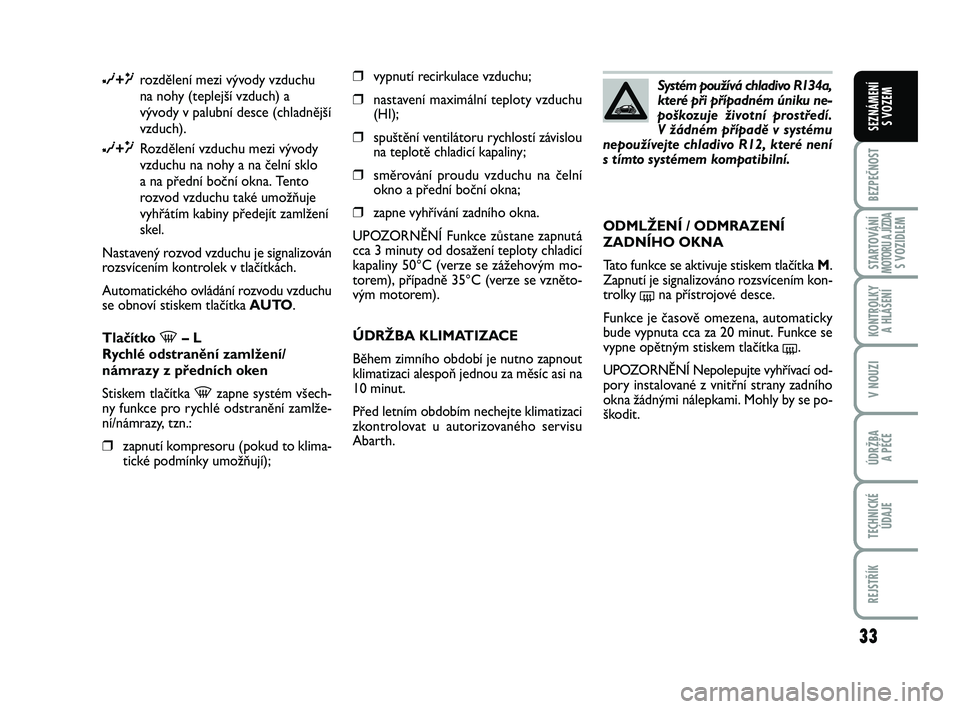

33
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
∂+μrozdělení mezi vývody vzduchu
na nohy (teplejší vzduch) a
vývody v palubní desce (chladnější
vzduch).
∂+´Rozdělení vzduchu mezi vývody
vzduchu na nohy a na čelní sklo
a na přední boční okna. Tento
rozvod vzduchu také umožňuje
vyhřátím kabiny předejít zamlžení
skel.
Nastavený rozvod vzduchu je signalizován
rozsvícením kontrolek v tlačítkách.
Automatického ovládání rozvodu vzduchu
se obnoví stiskem tlačítka AUTO.
Tlačítko
-– L
Rychlé odstranění zamlžení/
námrazy z předních oken
Stiskem tlačítka
-zapne systém všech-
ny funkce pro rychlé odstranění zamlže-
ní/námrazy, tzn.:
❒zapnutí kompresoru (pokud to klima-
tické podmínky umožňují);
❒vypnutí recirkulace vzduchu;
❒nastavení maximální teploty vzduchu
(HI);
❒spuštění ventilátoru rychlostí závislou
na teplotě chladicí kapaliny;
❒směrování proudu vzduchu na čelní
okno a přední boční okna;
❒zapne vyhřívání zadního okna.
UPOZORNĚNÍ Funkce zůstane zapnutá
cca 3 minuty od dosažení teploty chladicí
kapaliny 50°C (verze se zážehovým mo-
torem), případně 35°C (verze se vzněto-
vým motorem).
ÚDRŽBA KLIMATIZACE
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc asi na
10 minut.
Před letním obdobím nechejte klimatizaci
zkontrolovat u autorizovaného servisu
Abarth.Systém používá chladivo R134a,
které při případném úniku ne-
poškozuje životní prostředí.
V žádném případě v systému
nepoužívejte chladivo R12, které není
s tímto systémem kompatibilní.ODMLŽENÍ / ODMRAZENÍ
ZADNÍHO OKNA
Tato funkce se aktivuje stiskem tlačítka M.
Zapnutí je signalizováno rozsvícením kon-
trolky
(na přístrojové desce.
Funkce je časově omezena, automaticky
bude vypnuta cca za 20 minut. Funkce se
vypne opětným stiskem tlačítka
(.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by se po-
škodit.
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 33

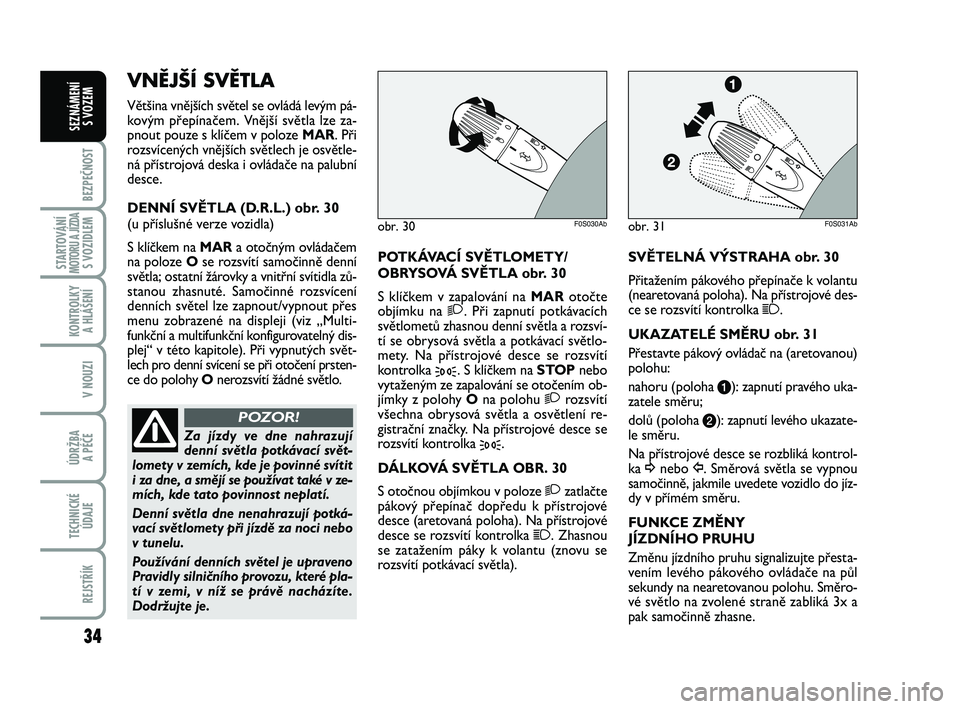

34
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
POTKÁVACÍ SVĚTLOMETY/
OBRYSOVÁ SVĚTLA obr. 30
S klíčkem v zapalování na MARotočte
objímku na
2. Při zapnutí potkávacích
světlometů zhasnou denní světla a rozsví-
tí se obrysová světla a potkávací světlo-
mety. Na přístrojové desce se rozsvítí
kontrolka
3. S klíčkem na STOPnebo
vytaženým ze zapalování se otočením ob-
jímky z polohy Ona polohu
2rozsvítí
všechna obrysová světla a osvětlení re-
gistrační značky. Na přístrojové desce se
rozsvítí kontrolka
3.
DÁLKOVÁ SVĚTLA OBR. 30
S otočnou objímkou v poloze
2zatlačte
pákový přepínač dopředu k přístrojové
desce (aretovaná poloha). Na přístrojové
desce se rozsvítí kontrolka
1. Zhasnou
se zatažením páky k volantu (znovu se
rozsvítí potkávací světla).SVĚTELNÁ VÝSTRAHA obr. 30
Přitažením pákového přepínače k volantu
(nearetovaná poloha). Na přístrojové des-
ce se rozsvítí kontrolka
1.
UKAZATELÉ SMĚRU obr. 31
Přestavte pákový ovládač na (aretovanou)
polohu:
nahoru (poloha a): zapnutí pravého uka-
zatele směru;
dolů (poloha b): zapnutí levého ukazate-
le směru.
Na přístrojové desce se rozbliká kontrol-
ka ¥nebo Î. Směrová světla se vypnou
samočinně, jakmile uvedete vozidlo do jíz-
dy v přímém směru.
FUNKCE ZMĚNY
JÍZDNÍHO PRUHU
Změnu jízdního pruhu signalizujte přesta-
vením levého pákového ovládače na půl
sekundy na nearetovanou polohu. Směro-
vé světlo na zvolené straně zabliká 3x a
pak samočinně zhasne.
VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá levým pá-
kovým přepínačem. Vnější světla lze za-
pnout pouze s klíčem v poloze MAR. Při
rozsvícených vnějších světlech je osvětle-
ná přístrojová deska i ovládače na palubní
desce.
DENNÍ SVĚTLA (D.R.L.) obr. 30
(u příslušné verze vozidla)
S klíčkem na MARa otočným ovládačem
na poloze Ose rozsvítí samočinně denní
světla; ostatní žárovky a vnitřní svítidla zů-
stanou zhasnuté. Samočinné rozsvícení
denních světel lze zapnout/vypnout přes
menu zobrazené na displeji (viz „Multi-
funkční a multifunkční konfigurovatelný dis-
plej“ v této kapitole). Při vypnutých svět-
lech pro denní svícení se při otočení prsten-
ce do polohy Onerozsvítí žádné světlo.
obr. 30F0S030Abobr. 31F0S031Ab
Za jízdy ve dne nahrazují
denní světla potkávací svět-
lomety v zemích, kde je povinné svítit
i za dne, a smějí se používat také v ze-
mích, kde tato povinnost neplatí.
Denní světla dne nenahrazují potká-
vací světlomety při jízdě za noci nebo
v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, které pla-
tí v zemi, v níž se právě nacházíte.
Dodržujte je.
POZOR!
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 34

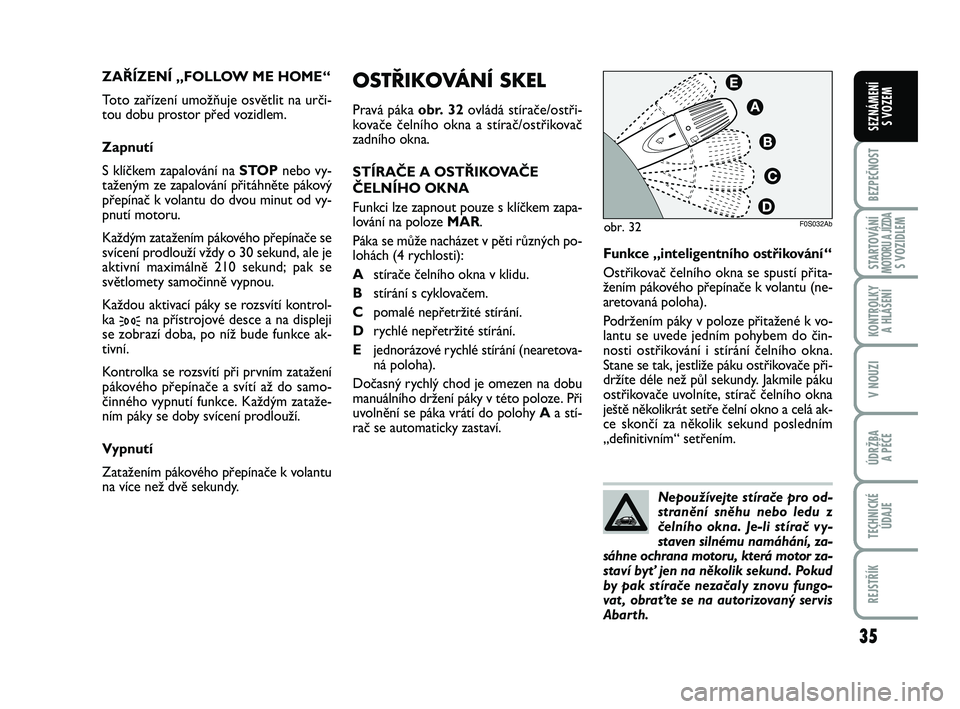

35
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
OSTŘIKOVÁNÍ SKEL
Pravá páka obr. 32ovládá stírače/ostři -
kovače čelního okna a stírač/ostřikovač
zadního okna.
STÍRAČE A OSTŘIKOVAČE
ČELNÍHO OKNA
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze MAR.
Páka se může nacházet v pěti různých po-
lohách (4 rychlosti):
Astírače čelního okna v klidu.
Bstírání s cyklovačem.
Cpomalé nepřetržité stírání.
Drychlé nepřetržité stírání.
Ejednorázové rychlé stírání (nearetova-
ná poloha).
Dočasný rychlý chod je omezen na dobu
manuálního držení páky v této poloze. Při
uvolnění se páka vrátí do polohy Aa stí-
rač se automaticky zastaví.Funkce „inteligentního ostřikování “
Ostřikovač čelního okna se spustí přita-
žením pákového přepínače k volantu (ne-
aretovaná poloha).
Podržením páky v poloze přitažené k vo-
lantu se uvede jedním pohybem do čin-
nosti ostřikování i stírání čelního okna.
Stane se tak, jestliže páku ostřikovače při-
držíte déle než půl sekundy. Jakmile páku
ostřikovače uvolníte, stírač čelního okna
ještě několikrát setře čelní okno a celá ak-
ce skončí za několik sekund posledním
„definitivním“ setřením. ZAŘÍZENÍ „FOLLOW ME HOME“
Toto zařízení umožňuje osvětlit na urči-
tou dobu prostor před vozidlem.
Zapnutí
S klíčkem zapalování na STOPnebo vy-
taženým ze zapalování přitáhněte pákový
přepínač k volantu do dvou minut od vy-
pnutí motoru.
Každým zatažením pákového přepínače se
svícení prodlouží vždy o 30 sekund, ale je
aktivní maximálně 210 sekund; pak se
světlomety samočinně vypnou.
Každou aktivací páky se rozsvítí kontrol-
ka
3na přístrojové desce a na displeji
se zobrazí doba, po níž bude funkce ak-
tivní.
Kontrolka se rozsvítí při prvním zatažení
pákového přepínače a svítí až do samo-
činného vypnutí funkce. Každým zataže-
ním páky se doby svícení prodlouží.
Vypnutí
Zatažením pákového přepínače k volantu
na více než dvě sekundy.
F0S032Abobr. 32
Nepoužívejte stírače pro od-
stranění sněhu nebo ledu z
čelního okna. Je-li stírač vy-
staven silnému namáhání, za-
sáhne ochrana motoru, která motor za-
staví byť jen na několik sekund. Pokud
by pak stírače nezačaly znovu fungo-
vat , obraťte se na autorizovaný servis
Abarth.
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 35

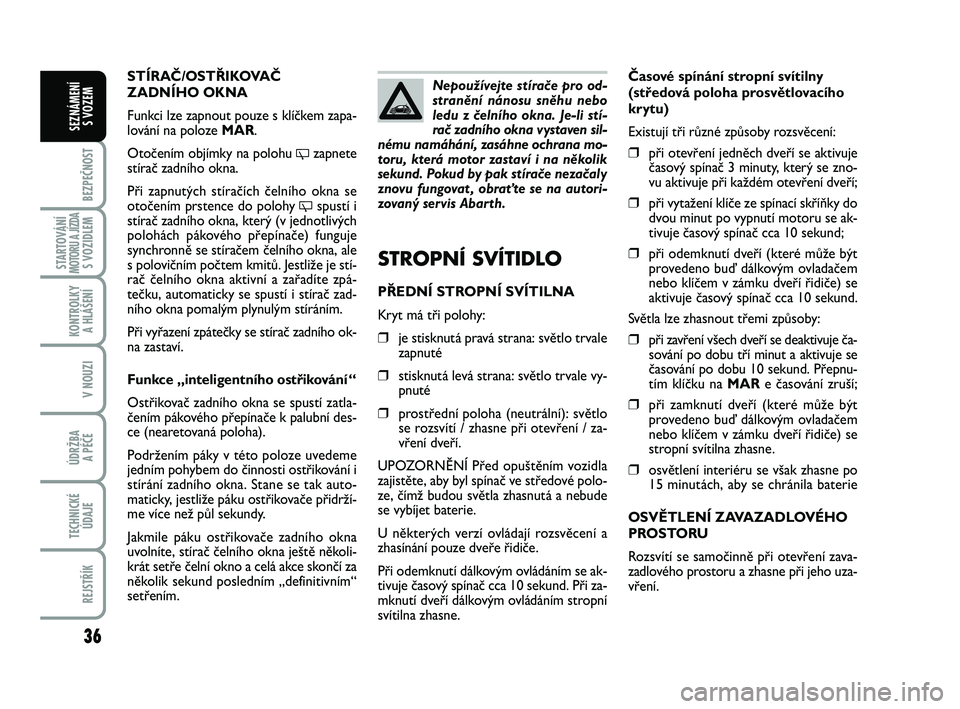

36
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
Časové spínání stropní svítilny
(středová poloha prosvětlovacího
krytu)
Existují tři různé způsoby rozsvěcení:
❒při otevření jedněch dveří se aktivuje
časový spínač 3 minuty, který se zno-
vu aktivuje při každém otevření dveří;
❒při vytažení klíče ze spínací skříňky do
dvou minut po vypnutí motoru se ak-
tivuje časový spínač cca 10 sekund;
❒při odemknutí dveří (které může být
provedeno buď dálkovým ovladačem
nebo klíčem v zámku dveří řidiče) se
aktivuje časový spínač cca 10 sekund.
Světla lze zhasnout třemi způsoby:
❒při zavření všech dveří se deaktivuje ča-
sování po dobu tří minut a aktivuje se
časování po dobu 10 sekund. Přepnu-
tím klíčku na MARe časování zruší;
❒při zamknutí dveří (které může být
provedeno buď dálkovým ovladačem
nebo klíčem v zámku dveří řidiče) se
stropní svítilna zhasne.
❒osvětlení interiéru se však zhasne po
15 minutách, aby se chránila baterie
OSVĚTLENÍ ZAVAZADLOVÉHO
PROSTORU
Rozsvítí se samočinně při otevření zava-
zadlového prostoru a zhasne při jeho uza-
vření.
STROPNÍ SVÍTIDLO
PŘEDNÍ STROPNÍ SVÍTILNA
Kryt má tři polohy:
❒je stisknutá pravá strana: světlo trvale
zapnuté
❒stisknutá levá strana: světlo trvale vy-
pnuté
❒prostřední poloha (neutrální): světlo
se rozsvítí / zhasne při otevření / za-
vření dveří.
UPOZORNĚNÍ Před opuštěním vozidla
zajistěte, aby byl spínač ve středové polo-
ze, čímž budou světla zhasnutá a nebude
se vybíjet baterie.
U některých verzí ovládají rozsvěcení a
zhasínání pouze dveře řidiče.
Při odemknutí dálkovým ovládáním se ak-
tivuje časový spínač cca 10 sekund. Při za-
mknutí dveří dálkovým ovládáním stropní
svítilna zhasne. STÍRAČ/OSTŘIKOVAČ
ZADNÍHO OKNA
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze MAR.
Otočením objímky na polohu
'zapnete
stírač zadního okna.
Při zapnutých stíračích čelního okna se
otočením prstence do polohy
'spustí i
stírač zadního okna, který (v jednotlivých
polohách pákového přepínače) funguje
synchronně se stíračem čelního okna, ale
s polovičním počtem kmitů. Jestliže je stí-
rač čelního okna aktivní a zařadíte zpá-
tečku, automaticky se spustí i stírač zad-
ního okna pomalým plynulým stíráním.
Při vyřazení zpátečky se stírač zadního ok-
na zastaví.
Funkce „inteligentního ostřikování “
Ostřikovač zadního okna se spustí zatla-
čením pákového přepínače k palubní des-
ce (nearetovaná poloha).
Podržením páky v této poloze uvedeme
jedním pohybem do činnosti ostřikování i
stírání zadního okna. Stane se tak auto-
maticky, jestliže páku ostřikovače přidrží-
me více než půl sekundy.
Jakmile páku ostřikovače zadního okna
uvolníte, stírač čelního okna ještě několi-
krát setře čelní okno a celá akce skončí za
několik sekund posledním „definitivním“
setřením.
Nepoužívejte stírače pro od-
stranění nánosu sněhu nebo
ledu z čelního okna. Je-li stí-
rač zadního okna vystaven sil-
nému namáhání, zasáhne ochrana mo-
toru, která motor zastaví i na několik
sekund. Pokud by pak stírače nezačaly
znovu fungovat , obraťte se na autori-
zovaný servis Abarth.
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 36

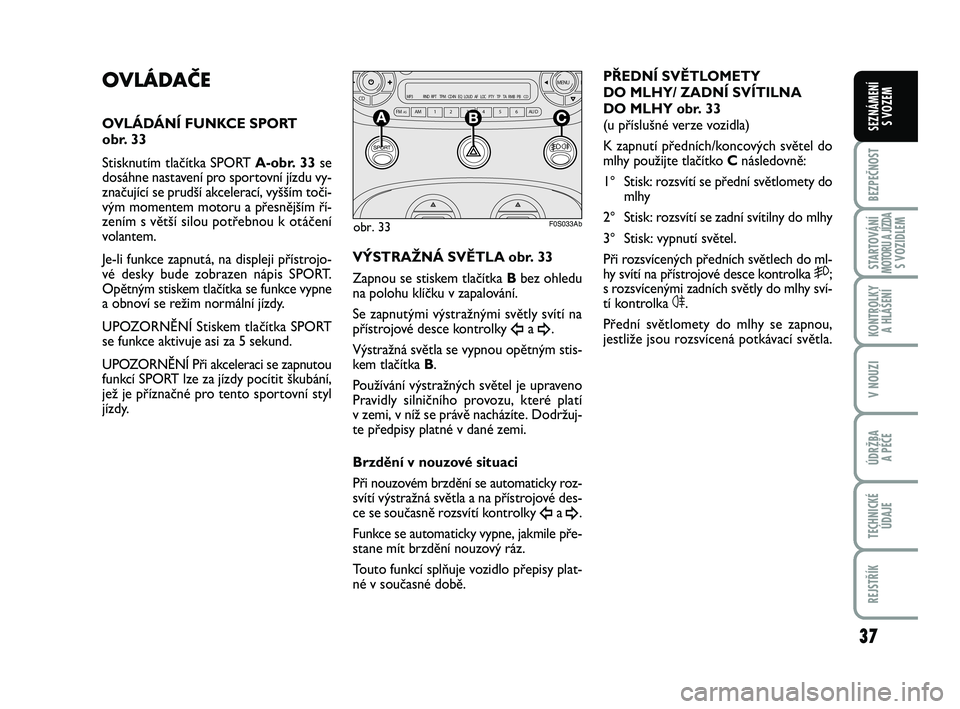

37
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
OVLÁDAČE
OVLÁDÁNÍ FUNKCE SPORT
obr. 33
Stisknutím tlačítka SPORT A-obr. 33se
dosáhne nastavení pro sportovní jízdu vy-
značující se prudší akcelerací, vyšším toči-
vým momentem motoru a přesnějším ří-
zením s větší silou potřebnou k otáčení
volantem.
Je-li funkce zapnutá, na displeji přístrojo-
vé desky bude zobrazen nápis SPORT.
Opětným stiskem tlačítka se funkce vypne
a obnoví se režim normální jízdy.
UPOZORNĚNÍ Stiskem tlačítka SPORT
se funkce aktivuje asi za 5 sekund.
UPOZORNĚNÍ Při akceleraci se zapnutou
funkcí SPORT lze za jízdy pocítit škubání,
jež je příznačné pro tento sportovní styl
jízdy.PŘEDNÍ SVĚTLOMETY
DO MLHY/ ZADNÍ SVÍTILNA
DO MLHY obr. 33
(u příslušné verze vozidla)
K zapnutí předních/koncových světel do
mlhy použijte tlačítko Cnásledovně:
1° Stisk: rozsvítí se přední světlomety do
mlhy
2° Stisk: rozsvítí se zadní svítilny do mlhy
3° Stisk: vypnutí světel.
Při rozsvícených předních světlech do ml-
hy svítí na přístrojové desce kontrolka
5;
s rozsvícenými zadních světly do mlhy sví-
tí kontrolka
4.
Přední světlomety do mlhy se zapnou,
jestliže jsou rozsvícená potkávací světla.
F0S033Abobr. 33
VÝSTRAŽNÁ SVĚTLA obr. 33
Zapnou se stiskem tlačítka Bbez ohledu
na polohu klíčku v zapalování.
Se zapnutými výstražnými světly svítí na
přístrojové desce kontrolky
Îa ¥.
Výstražná světla se vypnou opětným stis-
kem tlačítka B.
Používání výstražných světel je upraveno
Pravidly silničního provozu, které platí
v zemi, v níž se právě nacházíte. Dodržuj-
te předpisy platné v dané zemi.
Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky roz-
svítí výstražná světla a na přístrojové des-
ce se současně rozsvítí kontrolky
Îa ¥.
Funkce se automaticky vypne, jakmile pře-
stane mít brzdění nouzový ráz.
Touto funkcí splňuje vozidlo přepisy plat-
né v současné době.
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 37

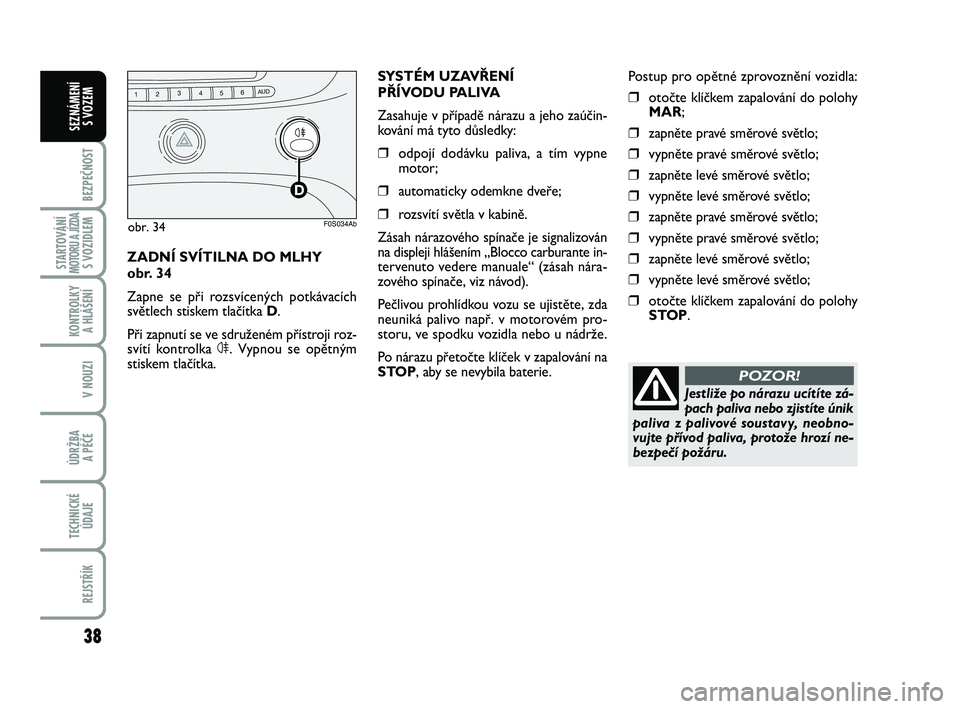

38
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
Jestliže po nárazu ucítíte zá-
pach paliva nebo zjistíte únik
paliva z palivové soustavy, neobno-
vujte přívod paliva, protože hrozí ne-
bezpečí požáru.
POZOR!
SYSTÉM UZAVŘENÍ
PŘÍVODU PALIVA
Zasahuje v případě nárazu a jeho zaúčin-
kování má tyto důsledky:
❒odpojí dodávku paliva, a tím vypne
motor;
❒automaticky odemkne dveře;
❒rozsvítí světla v kabině.
Zásah nárazového spínače je signalizován
na displeji hlášením „Blocco carburante in-
tervenuto vedere manuale“ (zásah nára-
zového spínače, viz návod).
Pečlivou prohlídkou vozu se ujistěte, zda
neuniká palivo např. v motorovém pro-
storu, ve spodku vozidla nebo u nádrže.
Po nárazu přetočte klíček v zapalování na
STOP, aby se nevybila baterie.Postup pro opětné zprovoznění vozidla:
❒otočte klíčkem zapalování do polohy
MAR;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒otočte klíčkem zapalování do polohy
STOP. ZADNÍ SVÍTILNA DO MLHY
obr. 34
Zapne se při rozsvícených potkávacích
světlech stiskem tlačítka D.
Při zapnutí se ve sdruženém přístroji roz-
svítí kontrolka 4. Vypnou se opětným
stiskem tlačítka.
123456AUD
F0S034Abobr. 34
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 38

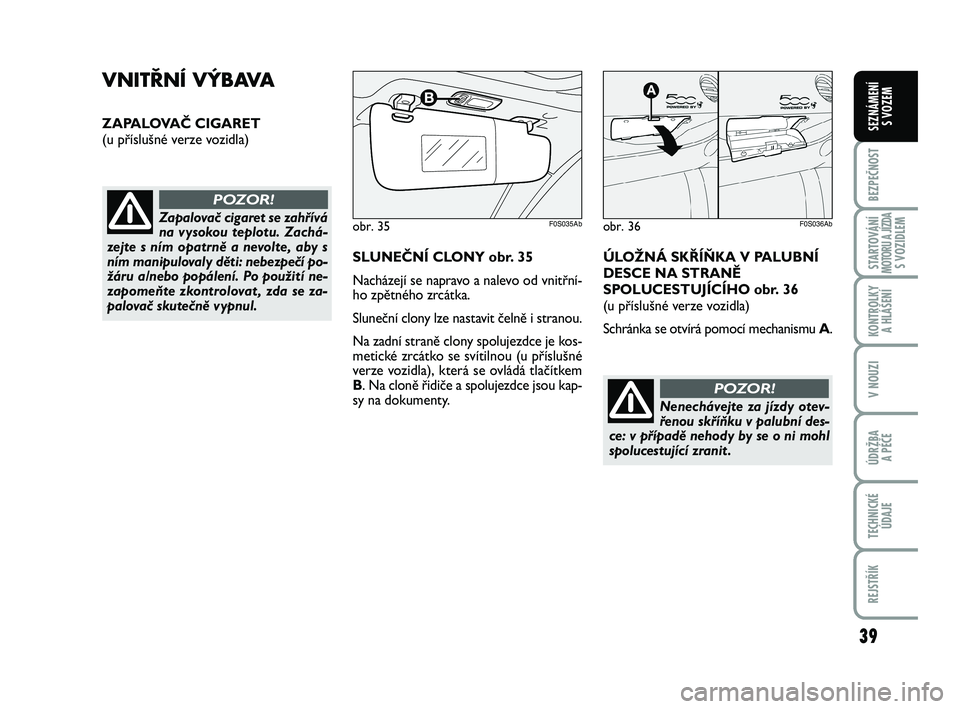

39
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
VNITŘNÍ VÝBAVA
ZAPALOVAČ CIGARET
(u příslušné verze vozidla)
SLUNEČNÍ CLONY obr. 35
Nacházejí se napravo a nalevo od vnitřní-
ho zpětného zrcátka.
Sluneční clony lze nastavit čelně i stranou.
Na zadní straně clony spolujezdce je kos-
metické zrcátko se svítilnou (u příslušné
verze vozidla), která se ovládá tlačítkem
B. Na cloně řidiče a spolujezdce jsou kap-
sy na dokumenty.
Zapalovač cigaret se zahřívá
na vysokou teplotu. Zachá-
zejte s ním opatrně a nevolte, aby s
ním manipulovaly děti: nebezpečí po-
žáru a/nebo popálení. Po použití ne-
zapomeňte zkontrolovat , zda se za-
palovač skutečně vypnul.
POZOR!
obr. 35
A
F0S035Abobr. 36F0S036Ab
ÚLOŽNÁ SKŘÍŇKA V PALUBNÍ
DESCE NA STRANĚ
SPOLUCESTUJÍCÍHO obr. 36
(u příslušné verze vozidla)
Schránka se otvírá pomocí mechanismu A.
Nenechávejte za jízdy otev-
řenou skříňku v palubní des-
ce: v případě nehody by se o ni mohl
spolucestující zranit .
POZOR!
023-045 ABARTH 500 2ed CS:023-043 FIAT 500 IT 6-04-2011 12:35 Pagina 39
