Abarth 500 2012 Návod k použití a údržbě (in Czech)

60
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

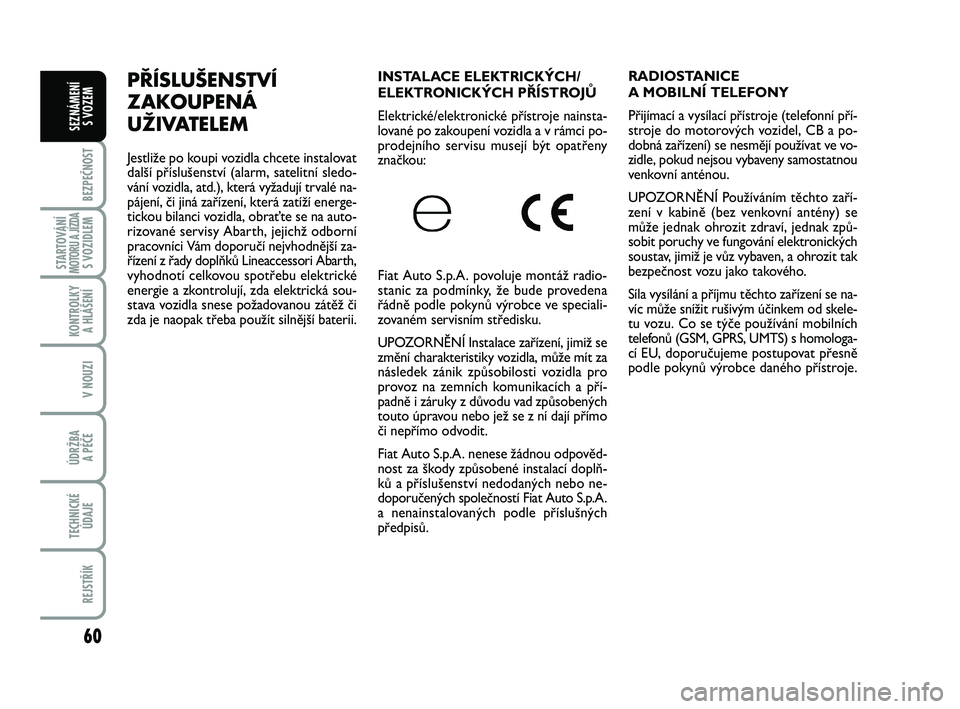

INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH PŘÍSTROJŮ
Elektrické/elektronické přístroje nainsta-
lované po zakoupení vozidla a v rámci po-
prodejního servisu musejí být opatřeny
značkou:
Fiat Auto S.p.A. povoluje montáž radio-
stanic za podmínky, že bude provedena
řádně podle pokynů výrobce ve speciali-
zovaném servisním středisku.
UPOZORNĚNÍ Instalace zařízení, jimiž se
změní charakteristiky vozidla, může mít za
následek zánik způsobilosti vozidla pro
provoz na zemních komunikacích a pří-
padně i záruky z důvodu vad způsobených
touto úpravou nebo jež se z ní dají přímo
či nepřímo odvodit.
Fiat Auto S.p.A. nenese žádnou odpověd-
nost za škody způsobené instalací doplň-
ků a příslušenství nedodaných nebo ne-
doporučených společností Fiat Auto S.p.A.
a nenainstalovaných podle příslušných
předpisů.RADIOSTANICE
A MOBILNÍ TELEFONY
Přijímací a vysílací přístroje (telefonní pří-
stroje do motorových vozidel, CB a po-
dobná zařízení) se nesmějí používat ve vo-
zidle, pokud nejsou vybaveny samostatnou
venkovní anténou.
UPOZORNĚNÍ Používáním těchto zaří-
zení v kabině (bez venkovní antény) se
může jednak ohrozit zdraví, jednak způ-
sobit poruchy ve fungování elektronických
soustav, jimiž je vůz vybaven, a ohrozit tak
bezpečnost vozu jako takového.
Síla vysílání a příjmu těchto zařízení se na-
víc může snížit rušivým účinkem od skele-
tu vozu. Co se týče používání mobilních
telefonů (GSM, GPRS, UMTS) s homologa-
cí EU, doporučujeme postupovat přesně
podle pokynů výrobce daného přístroje.PŘÍSLUŠENSTVÍ
ZAKOUPENÁ
UŽIVATELEM
Jestliže po koupi vozidla chcete instalovat
další příslušenství (alarm, satelitní sledo-
vání vozidla, atd.), která vyžadují trvalé na-
pájení, či jiná zařízení, která zatíží energe-
tickou bilanci vozidla, obraťte se na auto-
rizované servisy Abarth, jejichž odborní
pracovníci Vám doporučí nejvhodnější za-
řízení z řady doplňků Lineaccessori Abarth,
vyhodnotí celkovou spotřebu elektrické
energie a zkontrolují, zda elektrická sou-
stava vozidla snese požadovanou zátěž či
zda je naopak třeba použít silnější baterii.
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 60

61
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

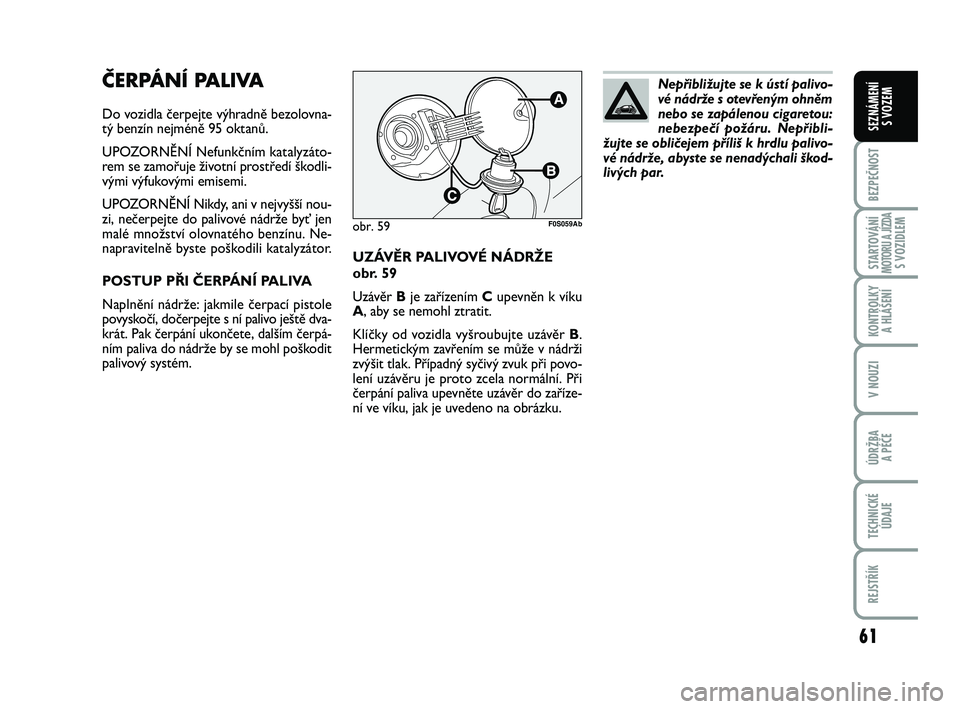

UZÁVĚR PALIVOVÉ NÁDRŽE
obr. 59
Uzávěr Bje zařízením Cupevněn k víku
A, aby se nemohl ztratit.
Klíčky od vozidla vyšroubujte uzávěr B.
Hermetickým zavřením se může v nádrži
zvýšit tlak. Případný syčivý zvuk při povo-
lení uzávěru je proto zcela normální. Při
čerpání paliva upevněte uzávěr do zaříze-
ní ve víku, jak je uvedeno na obrázku.
ČERPÁNÍ PALIVA
Do vozidla čerpejte výhradně bezolovna-
tý benzín nejméně 95 oktanů.
UPOZORNĚNÍ Nefunkčním katalyzáto-
rem se zamořuje životní prostředí škodli-
vými výfukovými emisemi.
UPOZORNĚNÍ Nikdy, ani v nejvyšší nou-
zi, nečerpejte do palivové nádrže byť jen
malé množství olovnatého benzínu. Ne-
napravitelně byste poškodili katalyzátor.
POSTUP PŘI ČERPÁNÍ PALIVA
Naplnění nádrže: jakmile čerpací pistole
povyskočí, dočerpejte s ní palivo ještě dva-
krát. Pak čerpání ukončete, dalším čerpá-
ním paliva do nádrže by se mohl poškodit
palivový systém.Nepřibližujte se k ústí palivo-
vé nádrže s otevřeným ohněm
nebo se zapálenou cigaretou:
nebezpečí požáru. Nepřibli-
žujte se obličejem příliš k hrdlu palivo-
vé nádrže, abyste se nenadýchali škod-
livých par.
obr. 59F0S059Ab
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 61

62
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

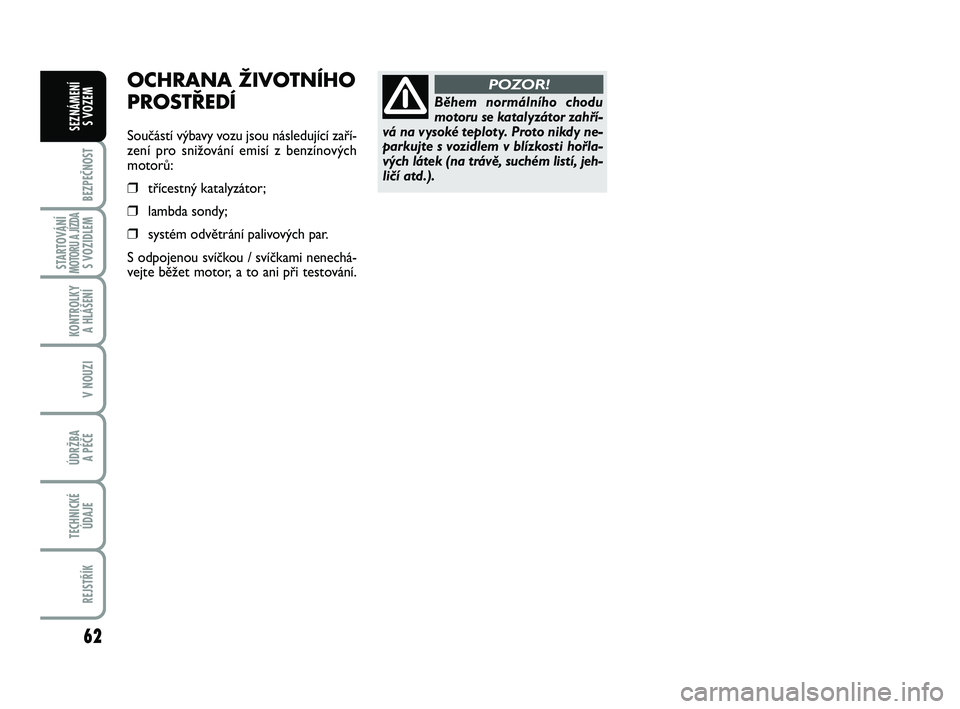

OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ
Součástí výbavy vozu jsou následující zaří-
zení pro snižování emisí z benzínových
motorů:
❒třícestný katalyzátor;
❒lambda sondy;
❒systém odvětrání palivových par.
S odpojenou svíčkou / svíčkami nenechá-
vejte běžet motor, a to ani při testování.
Během normálního chodu
motoru se katalyzátor zahří-
vá na vysoké teploty. Proto nikdy ne-
parkujte s vozidlem v blízkosti hořla-
vých látek (na trávě, suchém listí, jeh-
ličí atd.).
POZOR!
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 62

63
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

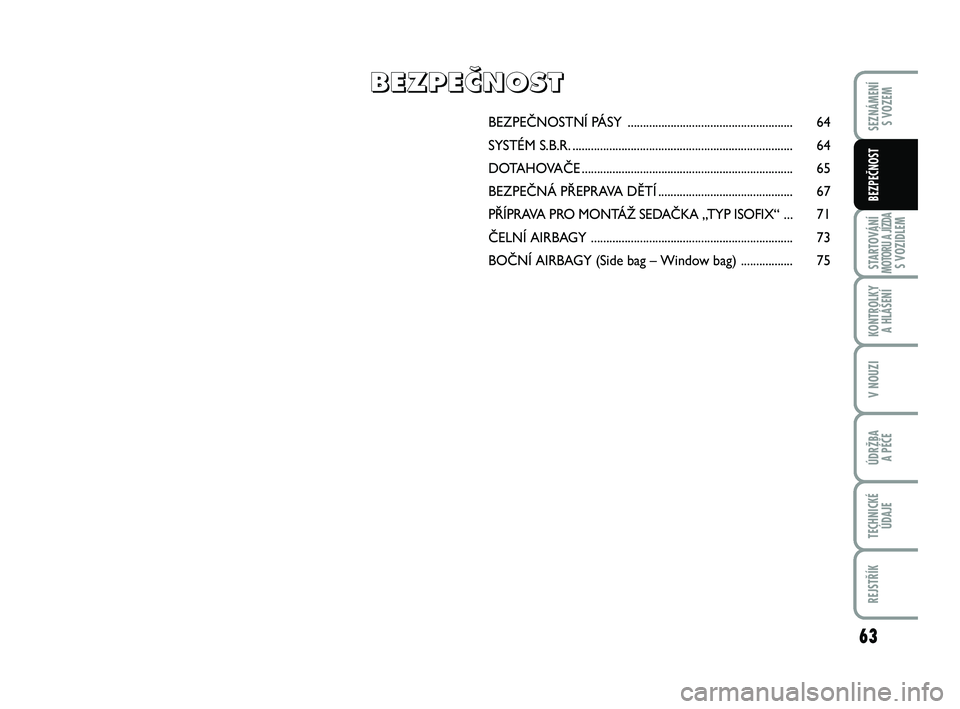

BEZPEČNOST
BEZPEČNOSTNÍ PÁSY ...................................................... 64
SYSTÉM S.B.R......................................................................... 64
DOTAHOVAČE .....................................................................65
BEZPEČNÁ PŘEPRAVA DĚTÍ............................................ 67
PŘÍPRAVA PRO MONTÁŽ SEDAČKA „TYP ISOFIX“ ... 71
ČELNÍ AIRBAGY ..................................................................73
BOČNÍ AIRBAGY (Side bag – Window bag) ................. 75
B B
E E
Z Z
P P
E E
â â
N N
O O
S S
T T
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 63

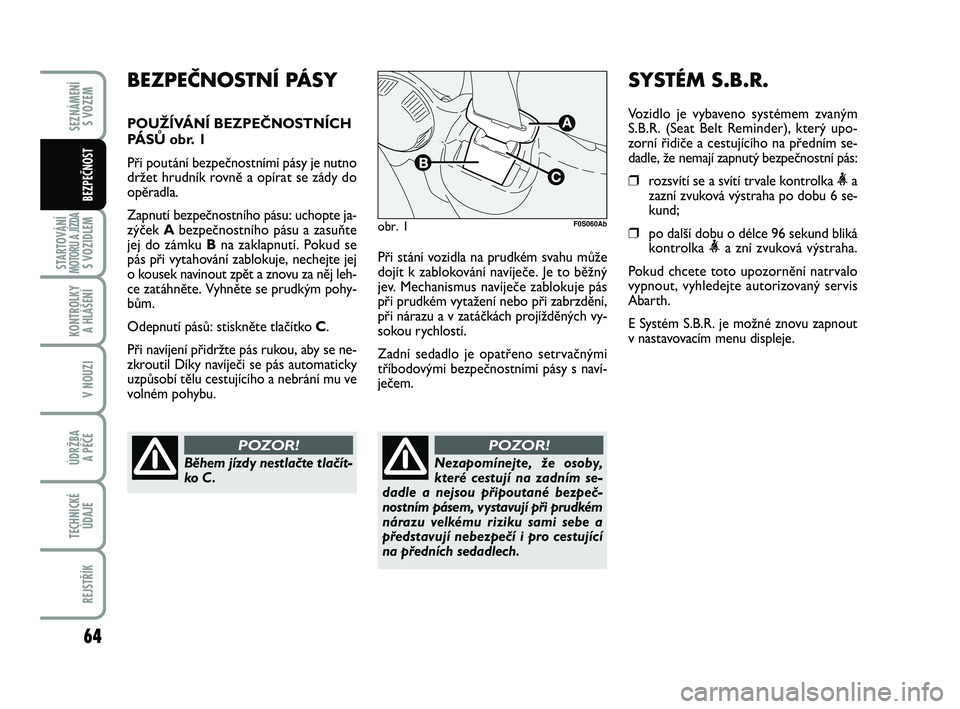

64
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
Při stání vozidla na prudkém svahu může
dojít k zablokování navíječe. Je to běžný
jev. Mechanismus navíječe zablokuje pás
při prudkém vytažení nebo při zabrzdění,
při nárazu a v zatáčkách projížděných vy-
sokou rychlostí.
Zadní sedadlo je opatřeno setrvačnými
tříbodovými bezpečnostními pásy s naví-
ječem.
SYSTÉM S.B.R.
Vozidlo je vybaveno systémem zvaným
S.B.R. (Seat Belt Reminder), který upo-
zorní řidiče a cestujícího na předním se-
dadle, že nemají zapnutý bezpečnostní pás:
❒rozsvítí se a svítí trvale kontrolka zazní zvuková výstraha po dobu 6 se-
kund;
❒po další dobu o délce 96 sekund bliká
kontrolka Pokud chcete toto upozornění natrvalo
vypnout, vyhledejte autorizovaný servis
Abarth.
E Systém S.B.R. je možné znovu zapnout
v nastavovacím menu displeje.
BEZPEČNOSTNÍ PÁSY
POUŽÍVÁNÍ BEZPEČNOSTNÍCH
PÁSŮ obr. 1
Při poutání bezpečnostními pásy je nutno
držet hrudník rovně a opírat se zády do
opěradla.
Zapnutí bezpečnostního pásu: uchopte ja-
zýček Abezpečnostního pásu a zasuňte
jej do zámku Bna zaklapnutí. Pokud se
pás při vytahování zablokuje, nechejte jej
o kousek navinout zpět a znovu za něj leh-
ce zatáhněte. Vyhněte se prudkým pohy-
bům.
Odepnutí pásů: stiskněte tlačítko C.
Při navíjení přidržte pás rukou, aby se ne-
zkroutil Díky navíječi se pás automaticky
uzpůsobí tělu cestujícího a nebrání mu ve
volném pohybu.
obr. 1F0S060Ab
Během jízdy nestlačte tlačít-
ko C .
POZOR!
Nezapomínejte, že osoby,
které cestují na zadním se-
dadle a nejsou připoutané bezpeč-
nostním pásem, vystavují při prudkém
nárazu velkému riziku sami sebe a
představují nebezpečí i pro cestující
na předních sedadlech.
POZOR!
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 64

65
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST

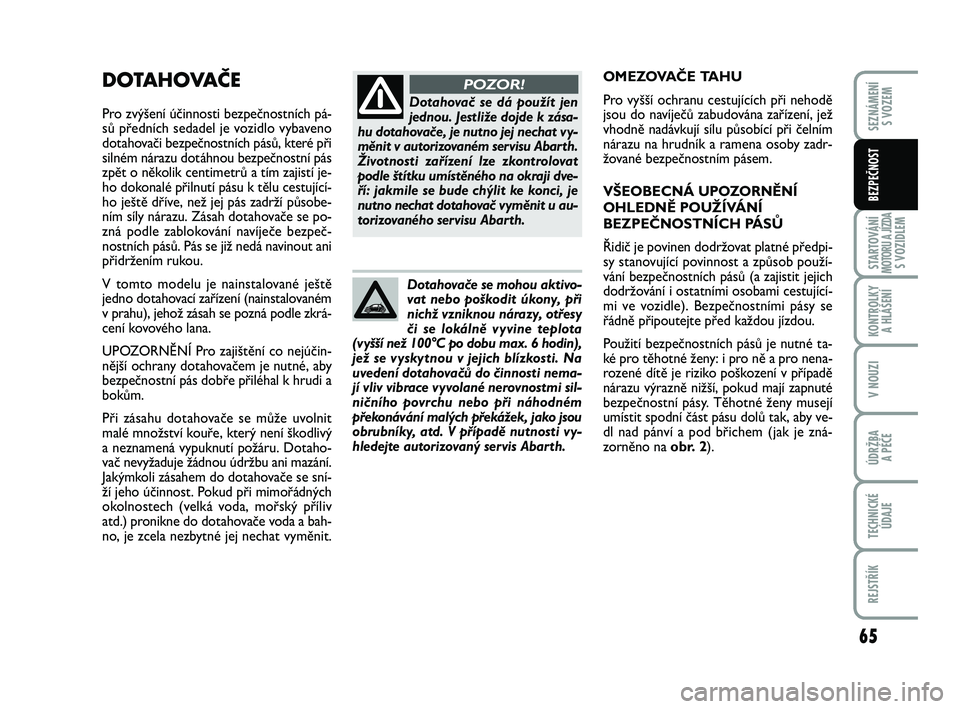

DOTAHOVAČE
Pro zvýšení účinnosti bezpečnostních pá-
sů předních sedadel je vozidlo vybaveno
dotahovači bezpečnostních pásů, které při
silném nárazu dotáhnou bezpečnostní pás
zpět o několik centimetrů a tím zajistí je-
ho dokonalé přilnutí pásu k tělu cestující-
ho ještě dříve, než jej pás zadrží působe-
ním síly nárazu. Zásah dotahovače se po-
zná podle zablokování navíječe bezpeč-
nostních pásů. Pás se již nedá navinout ani
přidržením rukou.
V tomto modelu je nainstalované ještě
jedno dotahovací zařízení (nainstalovaném
v prahu), jehož zásah se pozná podle zkrá-
cení kovového lana.
UPOZORNĚNÍ Pro zajištění co nejúčin-
nější ochrany dotahovačem je nutné, aby
bezpečnostní pás dobře přiléhal k hrudi a
bokům.
Při zásahu dotahovače se může uvolnit
malé množství kouře, který není škodlivý
a neznamená vypuknutí požáru. Dotaho-
vač nevyžaduje žádnou údržbu ani mazání.
Jakýmkoli zásahem do dotahovače se sní-
ží jeho účinnost. Pokud při mimořádných
okolnostech (velká voda, mořský příliv
atd.) pronikne do dotahovače voda a bah-
no, je zcela nezbytné jej nechat vyměnit.OMEZOVAČE TAHU
Pro vyšší ochranu cestujících při nehodě
jsou do navíječů zabudována zařízení, jež
vhodně nadávkují sílu působící při čelním
nárazu na hrudník a ramena osoby zadr-
žované bezpečnostním pásem.
VŠEOBECNÁ UPOZORNĚNÍ
OHLEDNĚ POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné předpi-
sy stanovující povinnost a způsob použí-
vání bezpečnostních pásů (a zajistit jejich
dodržování i ostatními osobami cestující-
mi ve vozidle). Bezpečnostními pásy se
řádně připoutejte před každou jízdou.
Použití bezpečnostních pásů je nutné ta-
ké pro těhotné ženy: i pro ně a pro nena-
rozené dítě je riziko poškození v případě
nárazu výrazně nižší, pokud mají zapnuté
bezpečnostní pásy. Těhotné ženy musejí
umístit spodní část pásu dolů tak, aby ve-
dl nad pánví a pod břichem (jak je zná-
zorněno na obr. 2). Dotahovač se dá použít jen
jednou. Jestliže dojde k zása-
hu dotahovače, je nutno jej nechat vy-
měnit v autorizovaném servisu Abarth.
Životnosti zařízení lze zkontrolovat
podle štítku umístěného na okraji dve-
ří: jakmile se bude chýlit ke konci, je
nutno nechat dotahovač vyměnit u au-
torizovaného servisu Abar th.
POZOR!
Dotahovače se mohou aktivo-
vat nebo poškodit úkony, při
nichž vzniknou nárazy, otřesy
či se lokálně vyvine teplota
(vyšší než 100°C po dobu max. 6 hodin),
jež se vyskytnou v jejich blízkosti. Na
uvedení dotahovačů do činnosti nema-
jí vliv vibrace vyvolané nerovnostmi sil-
ničního povrchu nebo při náhodném
překonávání malých překážek, jako jsou
obrubníky, atd. V případě nutnosti vy-
hledejte autorizovaný servis Abarth.
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 65

66
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST

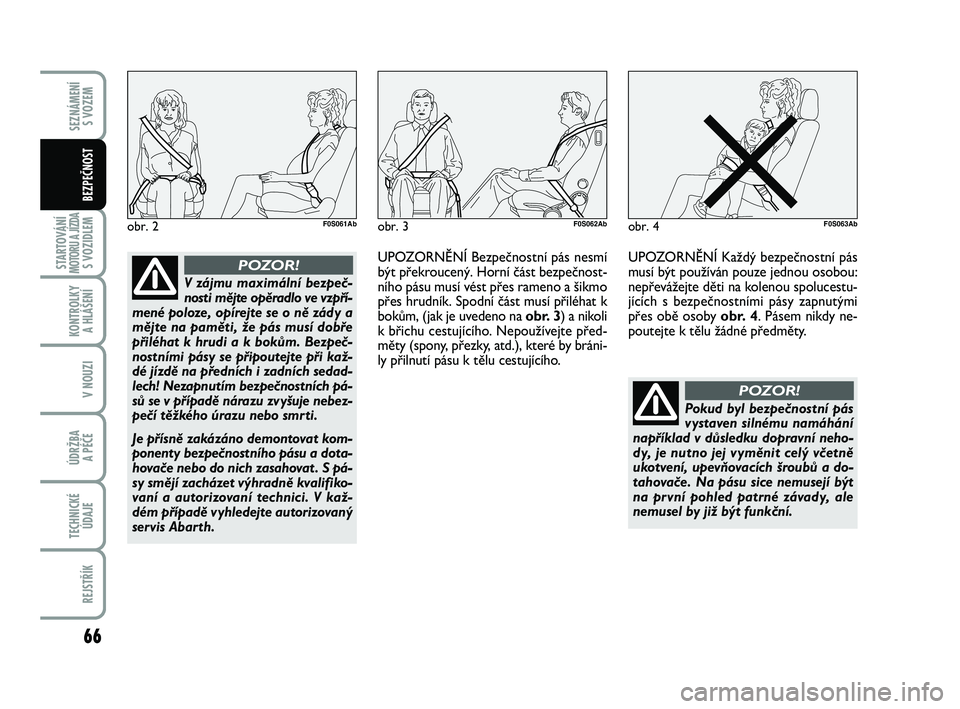

obr. 2F0S061Ab
V zájmu maximální bezpeč-
nosti mějte opěradlo ve vzpří-
mené poloze, opírejte se o ně zády a
mějte na paměti, že pás musí dobře
přiléhat k hrudi a k bokům. Bezpeč-
nostními pásy se připoutejte při kaž-
dé jízdě na předních i zadních sedad-
lech! Nezapnutím bezpečnostních pá-
sů se v případě nárazu zvyšuje nebez-
pečí těžkého úrazu nebo smrti.
Je přísně zakázáno demontovat kom-
ponenty bezpečnostního pásu a dota-
hovače nebo do nich zasahovat . S pá-
sy smějí zacházet výhradně kvalifiko-
vaní a autorizovaní technici. V kaž-
dém případě vyhledejte autorizovaný
servis Abarth.
POZOR!UPOZORNĚNÍ Každý bezpečnostní pás
musí být používán pouze jednou osobou:
nepřevážejte děti na kolenou spolucestu-
jících s bezpečnostními pásy zapnutými
přes obě osoby obr. 4. Pásem nikdy ne-
poutejte k tělu žádné předměty. UPOZORNĚNÍ Bezpečnostní pás nesmí
být překroucený. Horní část bezpečnost-
ního pásu musí vést přes rameno a šikmo
přes hrudník. Spodní část musí přiléhat k
bokům, (jak je uvedeno na obr. 3) a nikoli
k břichu cestujícího. Nepoužívejte před-
měty (spony, přezky, atd.), které by bráni-
ly přilnutí pásu k tělu cestujícího.
obr. 3F0S062Abobr. 4F0S063Ab
Pokud byl bezpečnostní pás
vystaven silnému namáhání
například v důsledku dopravní neho-
dy, je nutno jej vyměnit celý včetně
ukotvení, upevňovacích šroubů a do-
tahovače. Na pásu sice nemusejí být
na první pohled patrné závady, ale
nemusel by již být funkční.
POZOR!
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 66

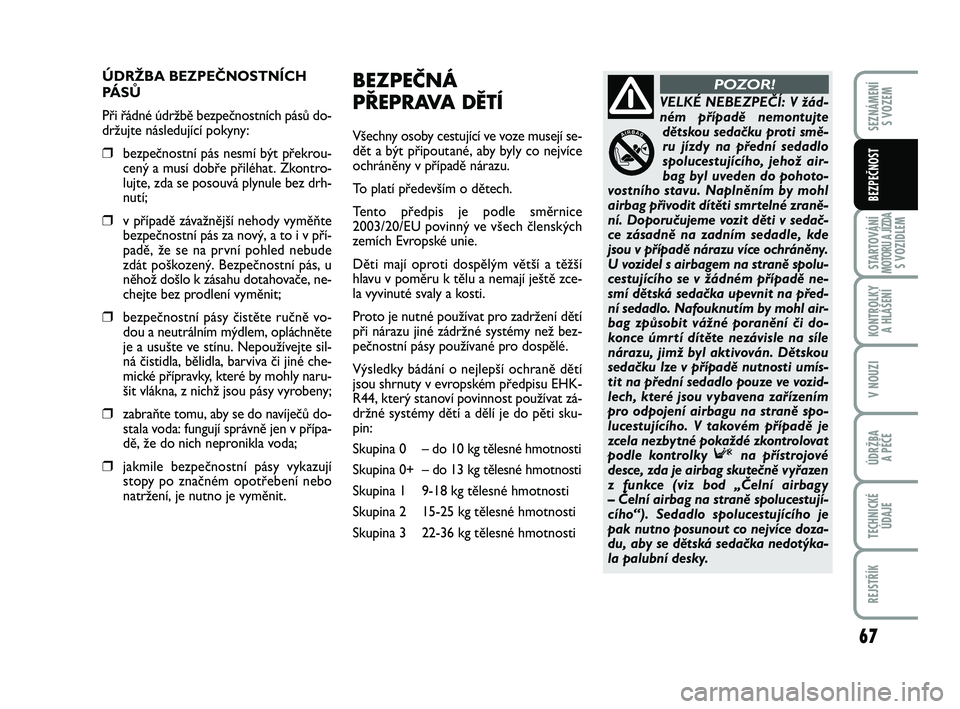

67
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
ÚDRŽBA BEZPEČNOSTNÍCH
PÁ S Ů
Při řádné údržbě bezpečnostních pásů do-
držujte následující pokyny:
❒bezpečnostní pás nesmí být překrou-
cený a musí dobře přiléhat. Zkontro-
lujte, zda se posouvá plynule bez drh-
nutí;
❒v případě závažnější nehody vyměňte
bezpečnostní pás za nový, a to i v pří-
padě, že se na první pohled nebude
zdát poškozený. Bezpečnostní pás, u
něhož došlo k zásahu dotahovače, ne-
chejte bez prodlení vyměnit;
❒bezpečnostní pásy čistěte ručně vo-
dou a neutrálním mýdlem, opláchněte
je a usušte ve stínu. Nepoužívejte sil-
ná čistidla, bělidla, barviva či jiné che-
mické přípravky, které by mohly naru-
šit vlákna, z nichž jsou pásy vyrobeny;
❒zabraňte tomu, aby se do navíječů do-
stala voda: fungují správně jen v přípa-
dě, že do nich nepronikla voda;
❒jakmile bezpečnostní pásy vykazují
stopy po značném opotřebení nebo
natržení, je nutno je vyměnit.
BEZPEČNÁ
PŘEPRAVA DĚTÍ
Všechny osoby cestující ve voze musejí se-
dět a být připoutané, aby byly co nejvíce
ochráněny v případě nárazu.
To platí především o dětech.
Tento předpis je podle směrnice
2003/20/EU povinný ve všech členských
zemích Evropské unie.
Děti mají oproti dospělým větší a těžší
hlavu v poměru k tělu a nemají ještě zce-
la vyvinuté svaly a kosti.
Proto je nutné používat pro zadržení dětí
při nárazu jiné zádržné systémy než bez-
pečnostní pásy používané pro dospělé.
Výsledky bádání o nejlepší ochraně dětí
jsou shrnuty v evropském předpisu EHK-
R44, který stanoví povinnost používat zá-
držné systémy dětí a dělí je do pěti sku-
pin:
Skupina 0 – do 10 kg tělesné hmotnosti
Skupina 0+ – do 13 kg tělesné hmotnosti
Skupina 1 9-18 kg tělesné hmotnosti
Skupina 2 15-25 kg tělesné hmotnosti
Skupina 3 22-36 kg tělesné hmotnosti
VELKÉ NEBEZPEČÍ: V žád-
ném případě nemontujte
dětskou sedačku proti smě-
ru jízdy na přední sedadlo
spolucestujícího, jehož air-
bag byl uveden do pohoto-
vostního stavu. Naplněním by mohl
airbag přivodit dítěti smrtelné zraně-
ní. Doporučujeme vozit děti v sedač-
ce zásadně na zadním sedadle, kde
jsou v případě nárazu více ochráněny.
U vozidel s airbagem na straně spolu-
cestujícího se v žádném případě ne-
smí dětská sedačka upevnit na před-
ní sedadlo. Nafouknutím by mohl air-
bag způsobit vážné poranění či do-
konce úmrtí dítěte nezávisle na síle
nárazu, jimž byl aktivován. Dětskou
sedačku lze v případě nutnosti umís-
tit na přední sedadlo pouze ve vozid-
lech, které jsou vybavena zařízením
pro odpojení airbagu na straně spo-
lucestujícího. V takovém případě je
zcela nezbytné pokaždé zkontrolovat
podle kontrolky
Fna přístrojové
desce, zda je airbag skutečně vyřazen
z funkce (viz bod „Čelní airbagy
– Čelní airbag na straně spolucestují-
cího“). Sedadlo spolucestujícího je
pak nutno posunout co nejvíce doza-
du, aby se dětská sedačka nedotýka-
la palubní desky.
POZOR!
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 67

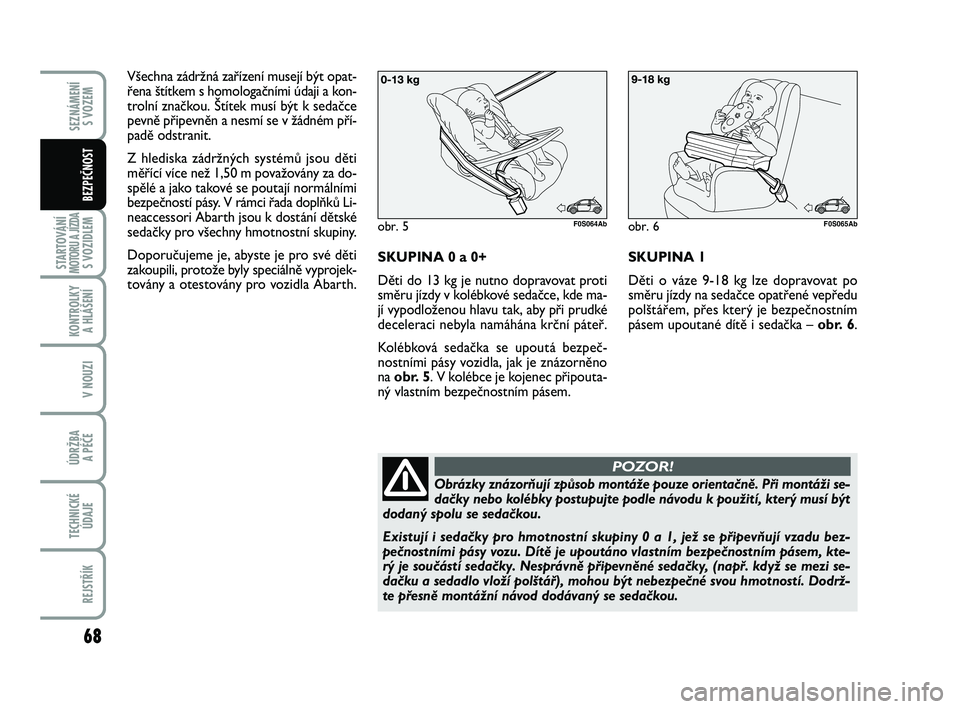

68
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
Všechna zádržná zařízení musejí být opat-
řena štítkem s homologačními údaji a kon-
trolní značkou. Štítek musí být k sedačce
pevně připevněn a nesmí se v žádném pří-
padě odstranit.
Z hlediska zádržných systémů jsou děti
měřící více než 1,50 m považovány za do-
spělé a jako takové se poutají normálními
bezpečností pásy. V rámci řada doplňků Li-
neaccessori Abarth jsou k dostání dětské
sedačky pro všechny hmotnostní skupiny.
Doporučujeme je, abyste je pro své děti
zakoupili, protože byly speciálně vyprojek-
továny a otestovány pro vozidla Abarth.SKUPINA 0 a 0+
Děti do 13 kg je nutno dopravovat proti
směru jízdy v kolébkové sedačce, kde ma-
jí vypodloženou hlavu tak, aby při prudké
deceleraci nebyla namáhána krční páteř.
Kolébková sedačka se upoutá bezpeč-
nostními pásy vozidla, jak je znázorněno
na obr. 5. V kolébce je kojenec připouta-
ný vlastním bezpečnostním pásem.
obr. 5F0S064Ab
SKUPINA 1
Děti o váze 9-18 kg lze dopravovat po
směru jízdy na sedačce opatřené vepředu
polštářem, přes který je bezpečnostním
pásem upoutané dítě i sedačka – obr. 6.
obr. 6F0S065Ab
Obrázky znázorňují způsob montáže pouze orientačně. Při montáži se-
dačky nebo kolébky postupujte podle návodu k použití, který musí být
dodaný spolu se sedačkou.
Existují i sedačky pro hmotnostní skupiny 0 a 1, jež se připevňují vzadu bez-
pečnostními pásy vozu. Dítě je upoutáno vlastním bezpečnostním pásem, kte-
rý je součástí sedačky. Nesprávně připevněné sedačky, (např. když se mezi se-
dačku a sedadlo vloží polštář), mohou být nebezpečné svou hmotností. Dodrž-
te přesně montážní návod dodávaný se sedačkou.
POZOR!
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 68

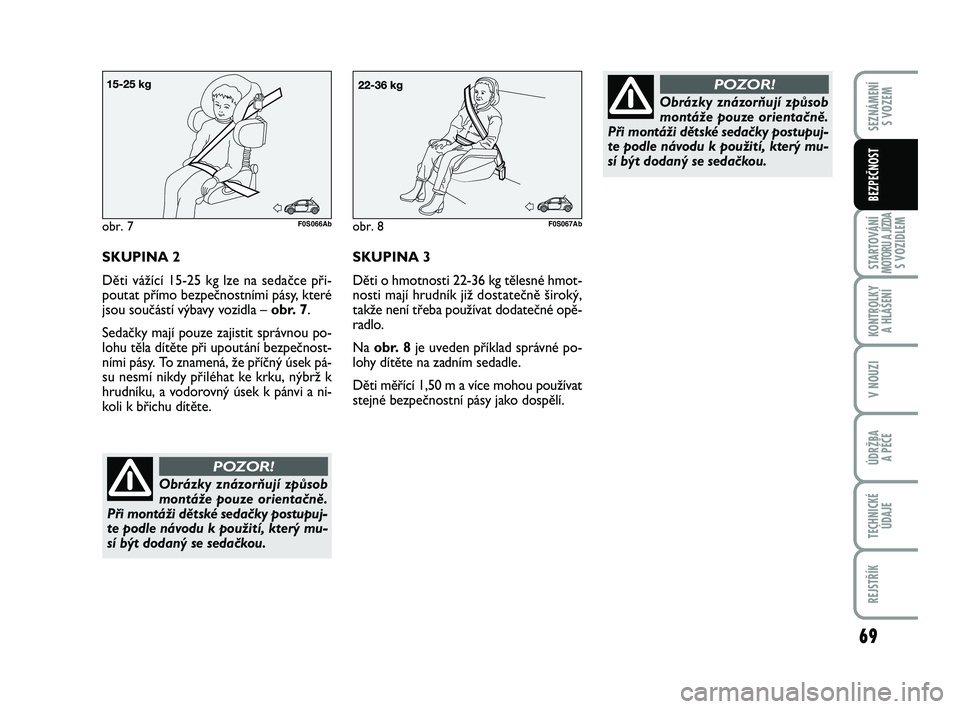

69
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
SKUPINA 3
Děti o hmotnosti 22-36 kg tělesné hmot-
nosti mají hrudník již dostatečně široký,
takže není třeba používat dodatečné opě-
radlo.
Na obr. 8je uveden příklad správné po-
lohy dítěte na zadním sedadle.
Děti měřící 1,50 m a více mohou používat
stejné bezpečnostní pásy jako dospělí.
obr. 8F0S067Ab
Obrázky znázorňují způsob
montáže pouze orientačně.
Při montáži dětské sedačky postupuj-
te podle návodu k použití, který mu-
sí být dodaný se sedačkou.
POZOR!
SKUPINA 2
Děti vážící 15-25 kg lze na sedačce při-
poutat přímo bezpečnostními pásy, které
jsou součástí výbavy vozidla – obr. 7.
Sedačky mají pouze zajistit správnou po-
lohu těla dítěte při upoutání bezpečnost-
ními pásy. To znamená, že příčný úsek pá-
su nesmí nikdy přiléhat ke krku, nýbrž k
hrudníku, a vodorovný úsek k pánvi a ni-
koli k břichu dítěte.
obr. 7F0S066Ab
Obrázky znázorňují způsob
montáže pouze orientačně.
Při montáži dětské sedačky postupuj-
te podle návodu k použití, který mu-
sí být dodaný se sedačkou.
POZOR!
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 69
