Abarth 500 2013 Kezelési és karbantartási útmutató (in Hungarian)

90
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK

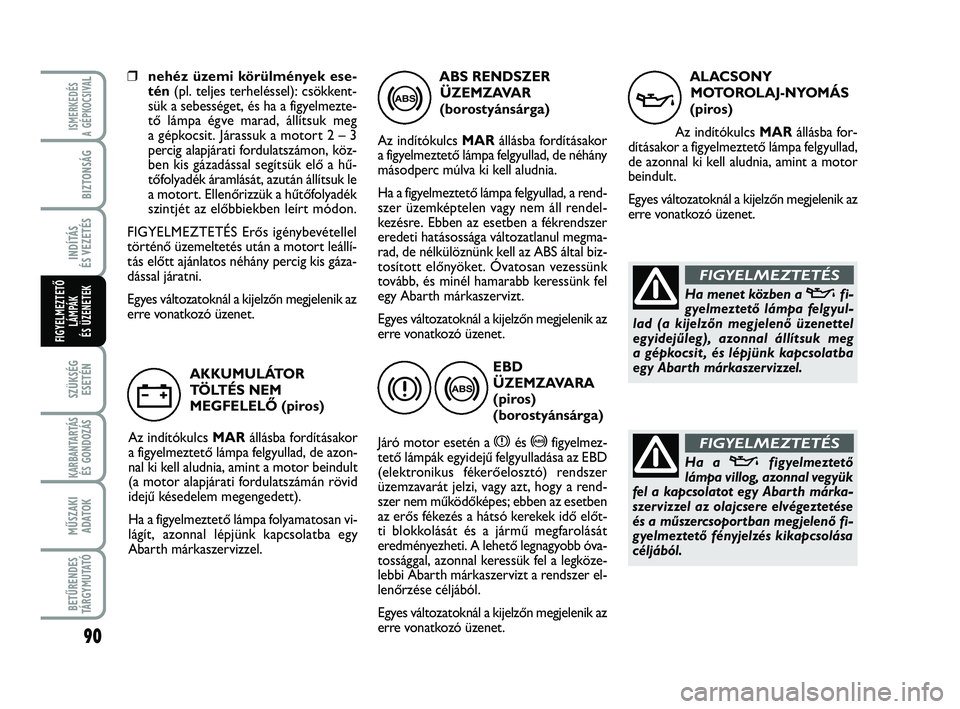

❒nehéz üzemi körülmények ese-
tén(pl. teljes terheléssel): csökkent-
sük a sebességet, és ha a figyelmezte-
tő lámpa égve marad, állítsuk meg
a gépkocsit. Járassuk a motort 2 – 3
percig alapjárati fordulatszámon, köz-
ben kis gázadással segítsük elő a hű-
tőfolyadék áramlását, azután állítsuk le
a motort. Ellenőrizzük a hűtőfolyadék
szintjét az előbbiekben leírt módon.
FIGYELMEZTETÉS Erős igénybevétellel
történő üzemeltetés után a motort leállí-
tás előtt ajánlatos néhány percig kis gáza-
dással járatni.
Egyes változatoknál a kijelzőn megjelenik az
erre vonatkozó üzenet.
AKKUMULÁTOR
TÖLTÉS NEM
MEGFELELŐ (piros)
Az indítókulcs MARállásba fordításakor
a figyelmeztető lámpa felgyullad, de azon-
nal ki kell aludnia, amint a motor beindult
(a motor alapjárati fordulatszámán rövid
idejű késedelem megengedett).
Ha a figyelmeztető lámpa folyamatosan vi-
lágít, azonnal lépjünk kapcsolatba egy
Abarth márkaszervizzel.
w
ABS RENDSZER
ÜZEMZAVAR
(borostyánsárga)
Az indítókulcs MARállásba fordításakor
a figyelmeztető lámpa felgyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa felgyullad, a rend-
szer üzemképtelen vagy nem áll rendel-
kezésre. Ebben az esetben a fékrendszer
eredeti hatásossága változatlanul megma-
rad, de nélkülöznünk kell az ABS által biz-
tosított előnyöket. Óvatosan vezessünk
tovább, és minél hamarabb keressünk fel
egy Abarth márkaszervizt.
Egyes változatoknál a kijelzőn megjelenik az
erre vonatkozó üzenet.
>
EBD
ÜZEMZAVARA
(piros)
(borostyánsárga)
Járó motor esetén a
xés >figyelmez-
tető lámpák egyidejű felgyulladása az EBD
(elektronikus fékerőelosztó) rendszer
üzemzavarát jelzi, vagy azt, hogy a rend-
szer nem működőképes; ebben az esetben
az erős fékezés a hátsó kerekek idő előt-
ti blokkolását és a jármű megfarolását
eredményezheti. A lehető legnagyobb óva-
tossággal, azonnal keressük fel a legköze-
lebbi Abarth márkaszervizt a rendszer el-
lenőrzése céljából.
Egyes változatoknál a kijelzőn megjelenik az
erre vonatkozó üzenet.
x>
ALACSONY
MOTOROLAJ-NYOMÁS
(piros)
Az indítókulcs MARállásba for-
dításakor a figyelmeztető lámpa felgyullad,
de azonnal ki kell aludnia, amint a motor
beindult.
Egyes változatoknál a kijelzőn megjelenik az
erre vonatkozó üzenet.
v
Ha menet közben a vfi-
gyelmeztető lámpa felgyul-
lad (a kijelzőn megjelenő üzenettel
egyidejűleg), azonnal állítsuk meg
a gépkocsit , és lépjünk kapcsolatba
egy Abarth márkaszervizzel.
FIGYELMEZTETÉS
Ha a vfigyelmeztető
lámpa villog, azonnal vegyük
fel a kapcsolatot egy Abarth márka-
szervizzel az olajcsere elvégeztetése
és a műszercsoportban megjelenő fi-
gyelmeztető fényjelzés kikapcsolása
céljából.
FIGYELMEZTETÉS
087-094 ABARTH 500 1ed HU:089-098 FIAT 500 IT 15-06-2012 9:45 Pagina 90

91
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK

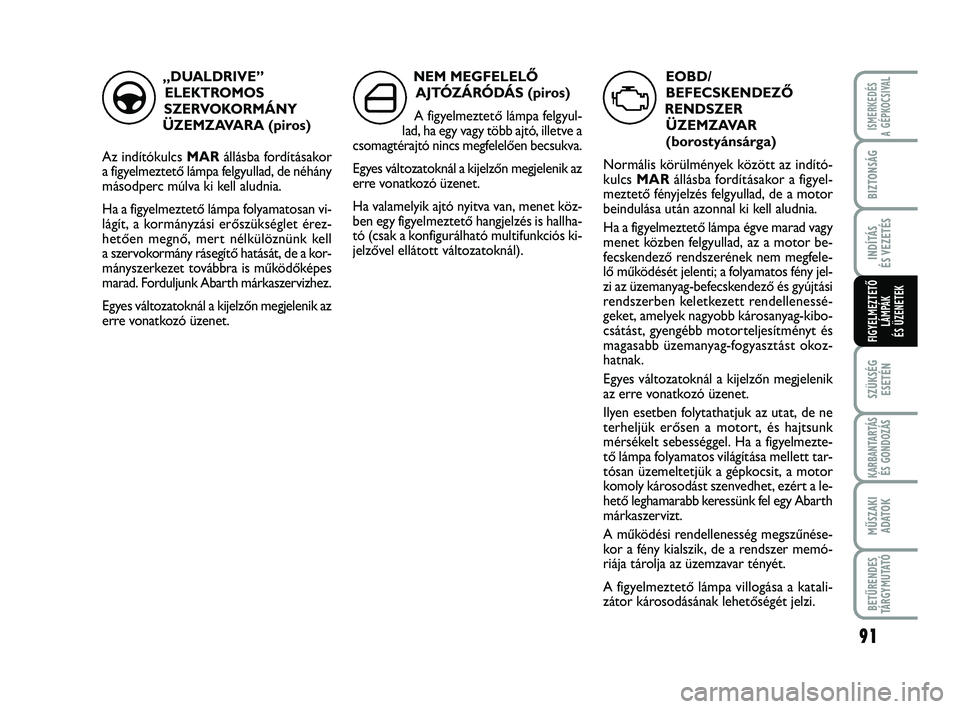

EOBD/
BEFECSKENDEZŐ
RENDSZER
ÜZEMZAVAR
(borostyánsárga)
Normális körülmények között az indító-
kulcs MARállásba fordításakor a figyel-
meztető fényjelzés felgyullad, de a motor
beindulása után azonnal ki kell aludnia.
Ha a figyelmeztető lámpa égve marad vagy
menet közben felgyullad, az a motor be-
fecskendező rendszerének nem megfele-
lő működését jelenti; a folyamatos fény jel-
zi az üzemanyag-befecskendező és gyújtási
rendszerben keletkezett rendellenessé-
geket, amelyek nagyobb károsanyag-kibo-
csátást, gyengébb motorteljesítményt és
magasabb üzemanyag-fogyasztást okoz-
hatnak.
Egyes változatoknál a kijelzőn megjelenik
az erre vonatkozó üzenet.
Ilyen esetben folytathatjuk az utat, de ne
terheljük erősen a motort, és hajtsunk
mérsékelt sebességgel. Ha a figyelmezte-
tő lámpa folyamatos világítása mellett tar-
tósan üzemeltetjük a gépkocsit, a motor
komoly károsodást szenvedhet, ezért a le-
hető leghamarabb keressünk fel egy Abarth
márkaszervizt.
A működési rendellenesség megszűnése-
kor a fény kialszik, de a rendszer memó-
riája tárolja az üzemzavar tényét.
A figyelmeztető lámpa villogása a katali-
zátor károsodásának lehetőségét jelzi.
U
NEM MEGFELELŐ
AJTÓZÁRÓDÁS (piros)
A figyelmeztető lámpa felgyul-
lad, ha egy vagy több ajtó, illetve a
csomagtérajtó nincs megfelelően becsukva.
Egyes változatoknál a kijelzőn megjelenik az
erre vonatkozó üzenet.
Ha valamelyik ajtó nyitva van, menet köz-
ben egy figyelmeztető hangjelzés is hallha-
tó (csak a konfigurálható multifunkciós ki-
jelzővel ellátott változatoknál).
´
„DUALDRIVE”
ELEKTROMOS
SZERVOKORMÁNY
ÜZEMZAVARA (piros)
Az indítókulcs MARállásba fordításakor
a figyelmeztető lámpa felgyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa folyamatosan vi-
lágít, a kormányzási erőszükséglet érez-
hetően megnő, mert nélkülöznünk kell
a szervokormány rásegítő hatását, de a kor-
mányszerkezet továbbra is működőképes
marad. Forduljunk Abarth márkaszervizhez.
Egyes változatoknál a kijelzőn megjelenik az
erre vonatkozó üzenet.
g
087-094 ABARTH 500 1ed HU:089-098 FIAT 500 IT 15-06-2012 9:45 Pagina 91

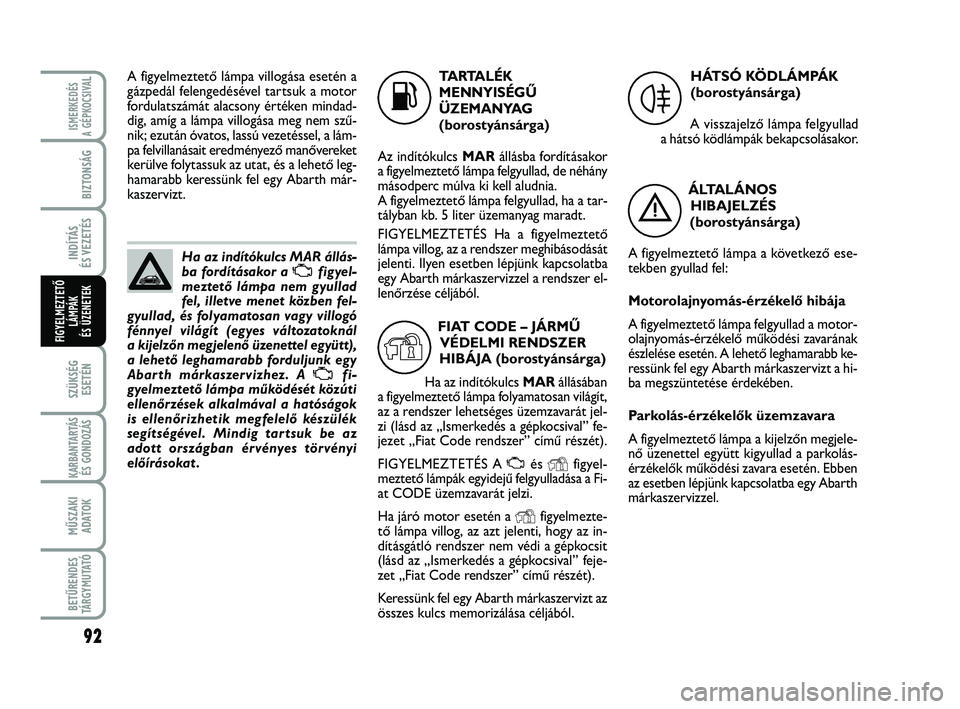

92
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
Ha az indítókulcs MAR állás-
ba fordításakor a
Ufigyel-
meztető lámpa nem gyullad
fel, illetve menet közben fel-
gyullad, és folyamatosan vagy villogó
fénnyel világít (egyes változatoknál
a kijelzőn megjelenő üzenettel együtt),
a lehető leghamarabb forduljunk egy
Abarth márkaszervizhez. A
Ufi-
gyelmeztető lámpa működését közúti
ellenőrzések alkalmával a hatóságok
is ellenőrizhetik megfelelő készülék
segítségével. Mindig tartsuk be az
adott országban érvényes törvényi
előírásokat .
K
TARTALÉK
MENNYISÉGŰ
ÜZEMANYAG
(borostyánsárga)
Az indítókulcs MARállásba fordításakor
a figyelmeztető lámpa felgyullad, de néhány
másodperc múlva ki kell aludnia.
A figyelmeztető lámpa felgyullad, ha a tar-
tályban kb. 5 liter üzemanyag maradt.
FIGYELMEZTETÉS Ha a figyelmeztető
lámpa villog, az a rendszer meghibásodását
jelenti. Ilyen esetben lépjünk kapcsolatba
egy Abarth márkaszervizzel a rendszer el-
lenőrzése céljából.
FIAT CODE – JÁRMŰ
VÉDELMI RENDSZER
HIBÁJA (borostyánsárga)
Ha az indítókulcs MARállásában
a figyelmeztető lámpa folyamatosan világít,
az a rendszer lehetséges üzemzavarát jel-
zi (lásd az „Ismerkedés a gépkocsival” fe-
jezet „Fiat Code rendszer” című részét).
FIGYELMEZTETÉS A
Ués Yfigyel-
meztető lámpák egyidejű felgyulladása a Fi-
at CODE üzemzavarát jelzi.
Ha járó motor esetén a
Yfigyelmezte-
tő lámpa villog, az azt jelenti, hogy az in-
dításgátló rendszer nem védi a gépkocsit
(lásd az „Ismerkedés a gépkocsival” feje-
zet „Fiat Code rendszer” című részét).
Keressünk fel egy Abarth márkaszervizt az
összes kulcs memorizálása céljából.HÁTSÓ KÖDLÁMPÁK
(borostyánsárga)
A visszajelző lámpa felgyullad
a hátsó ködlámpák bekapcsolásakor.
4
ÁLTALÁNOS
HIBAJELZÉS
(borostyánsárga)
A figyelmeztető lámpa a következő ese-
tekben gyullad fel:
Motorolajnyomás-érzékelő hibája
A figyelmeztető lámpa felgyullad a motor-
olajnyomás-érzékelő működési zavarának
észlelése esetén. A lehető leghamarabb ke-
ressünk fel egy Abarth márkaszervizt a hi-
ba megszüntetése érdekében.
Parkolás-érzékelők üzemzavara
A figyelmeztető lámpa a kijelzőn megjele-
nő üzenettel együtt kigyullad a parkolás-
érzékelők működési zavara esetén. Ebben
az esetben lépjünk kapcsolatba egy Abarth
márkaszervizzel.
Y
A figyelmeztető lámpa villogása esetén a
gázpedál felengedésével tartsuk a motor
fordulatszámát alacsony értéken mindad-
dig, amíg a lámpa villogása meg nem szű-
nik; ezután óvatos, lassú vezetéssel, a lám-
pa felvillanásait eredményező manővereket
kerülve folytassuk az utat, és a lehető leg-
hamarabb keressünk fel egy Abarth már-
kaszervizt.
è
087-094 ABARTH 500 1ed HU:089-098 FIAT 500 IT 15-06-2012 9:45 Pagina 92

93
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK

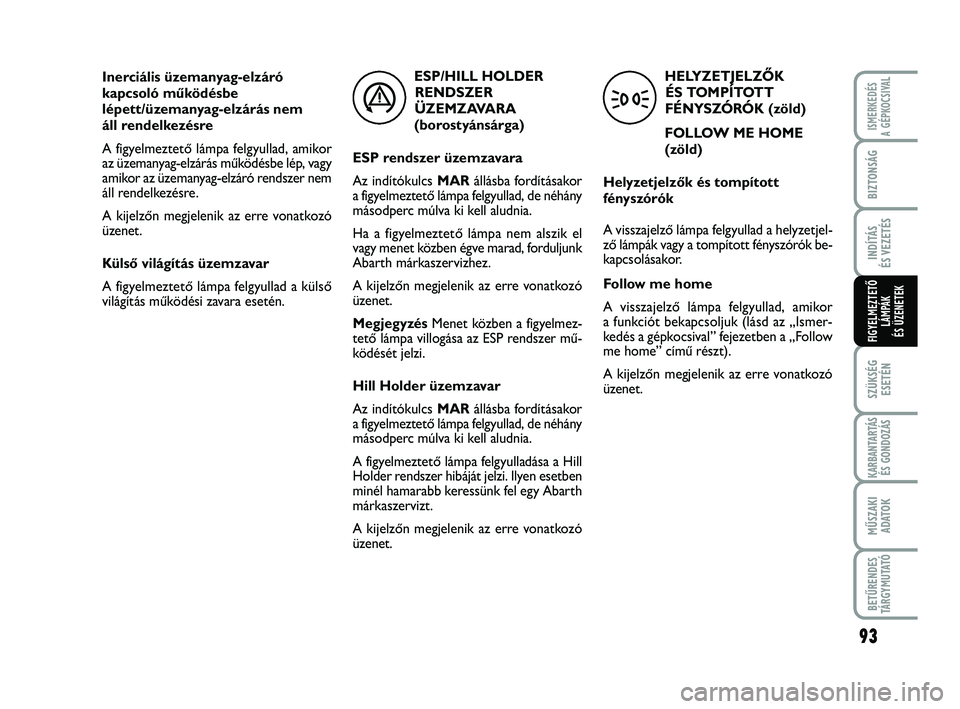

Inerciális üzemanyag-elzáró
kapcsoló működésbe
lépett/üzemanyag-elzárás nem
áll rendelkezésre
A figyelmeztető lámpa felgyullad, amikor
az üzemanyag-elzárás működésbe lép, vagy
amikor az üzemanyag-elzáró rendszer nem
áll rendelkezésre.
A kijelzőn megjelenik az erre vonatkozó
üzenet.
Külső világítás üzemzavar
A figyelmeztető lámpa felgyullad a külső
világítás működési zavara esetén.ESP/HILL HOLDER
RENDSZER
ÜZEMZAVARA
(borostyánsárga)
ESP rendszer üzemzavara
Az indítókulcs MARállásba fordításakor
a figyelmeztető lámpa felgyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa nem alszik el
vagy menet közben égve marad, forduljunk
Abarth márkaszervizhez.
A kijelzőn megjelenik az erre vonatkozó
üzenet.
MegjegyzésMenet közben a figyelmez-
tető lámpa villogása az ESP rendszer mű-
ködését jelzi.
Hill Holder üzemzavar
Az indítókulcs MARállásba fordításakor
a figyelmeztető lámpa felgyullad, de néhány
másodperc múlva ki kell aludnia.
A figyelmeztető lámpa felgyulladása a Hill
Holder rendszer hibáját jelzi. Ilyen esetben
minél hamarabb keressünk fel egy Abarth
márkaszervizt.
A kijelzőn megjelenik az erre vonatkozó
üzenet.HELYZETJELZŐK
ÉS TOMPÍTOTT
FÉNYSZÓRÓK (zöld)
FOLLOW ME HOME
(zöld)
Helyzetjelzők és tompított
fényszórók
A visszajelző lámpa felgyullad a helyzetjel-
ző lámpák vagy a tompított fényszórók be-
kapcsolásakor.
Follow me home
A visszajelző lámpa felgyullad, amikor
a funkciót bekapcsoljuk (lásd az „Ismer-
kedés a gépkocsival” fejezetben a „Follow
me home” című részt).
A kijelzőn megjelenik az erre vonatkozó
üzenet.
á3
087-094 ABARTH 500 1ed HU:089-098 FIAT 500 IT 15-06-2012 9:45 Pagina 93

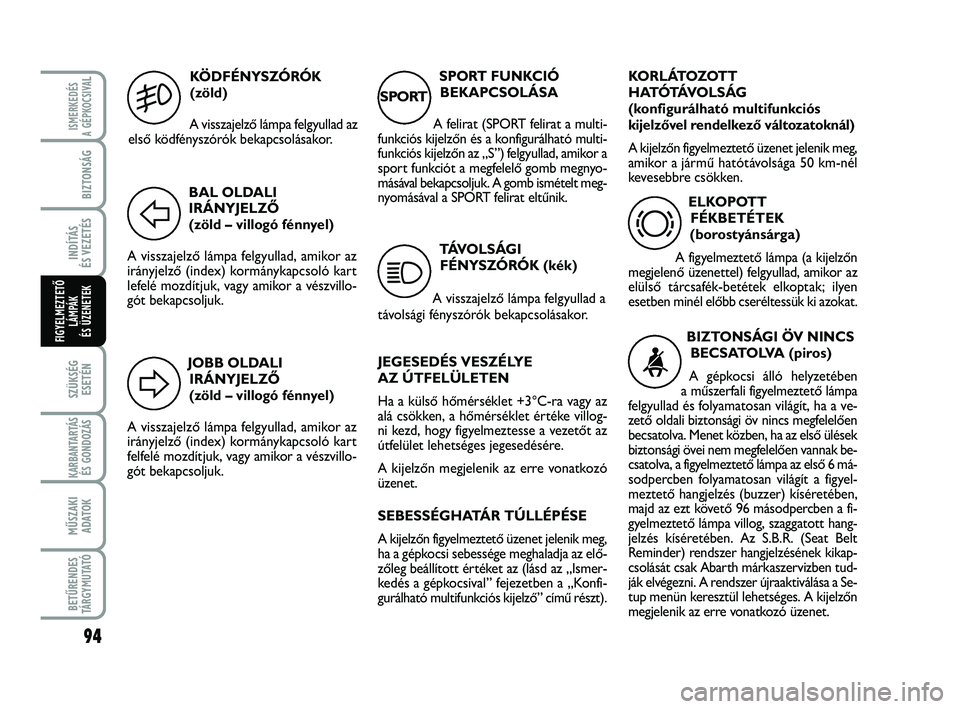

94
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
JOBB OLDALI
IRÁNYJELZŐ
(zöld – villogó fénnyel)
A visszajelző lámpa felgyullad, amikor az
irányjelző (index) kormánykapcsoló kart
felfelé mozdítjuk, vagy amikor a vészvillo-
gót bekapcsoljuk.SPORT FUNKCIÓ
BEKAPCSOLÁSA
A felirat (SPORT felirat a multi-
funkciós kijelzőn és a konfigurálható multi-
funkciós kijelzőn az „S”) felgyullad, amikor a
sport funkciót a megfelelő gomb megnyo-
másával bekapcsoljuk. A gomb ismételt meg-
nyomásával a SPORT felirat eltűnik.
5
TÁVOLSÁGI
FÉNYSZÓRÓK (kék)
A visszajelző lámpa felgyullad a
távolsági fényszórók bekapcsolásakor.
F
JEGESEDÉS VESZÉLYE
AZ ÚTFELÜLETEN
Ha a külső hőmérséklet +3°C-ra vagy az
alá csökken, a hőmérséklet értéke villog-
ni kezd, hogy figyelmeztesse a vezetőt az
útfelület lehetséges jegesedésére.
A kijelzőn megjelenik az erre vonatkozó
üzenet.
SEBESSÉGHATÁR TÚLLÉPÉSE
A kijelzőn figyelmeztető üzenet jelenik meg,
ha a gépkocsi sebessége meghaladja az elő-
zőleg beállított értéket az (lásd az „Ismer-
kedés a gépkocsival” fejezetben a „Konfi-
gurálható multifunkciós kijelző” című részt).
D
KORLÁTOZOTT
HATÓTÁVOLSÁG
(konfigurálható multifunkciós
kijelzővel rendelkező változatoknál)
A kijelzőn figyelmeztető üzenet jelenik meg,
amikor a jármű hatótávolsága 50 km-nél
kevesebbre csökken.
ELKOPOTT
FÉKBETÉTEK
(borostyánsárga)
A figyelmeztető lámpa (a kijelzőn
megjelenő üzenettel) felgyullad, amikor az
elülső tárcsafék-betétek elkoptak; ilyen
esetben minél előbb cseréltessük ki azokat.
SPORT
BIZTONSÁGI ÖV NINCS
BECSATOLVA (piros)
A gépkocsi álló helyzetében
a műszerfali figyelmeztető lámpa
felgyullad és folyamatosan világít, ha a ve-
zető oldali biztonsági öv nincs megfelelően
becsatolva. Menet közben, ha az első ülések
biztonsági övei nem megfelelően vannak be-
csatolva, a figyelmeztető lámpa az első 6 má-
sodpercben folyamatosan világít a figyel-
meztető hangjelzés (buzzer) kíséretében,
majd az ezt követő 96 másodpercben a fi-
gyelmeztető lámpa villog, szaggatott hang-
jelzés kíséretében. Az S.B.R. (Seat Belt
Reminder) rendszer hangjelzésének kikap-
csolását csak Abarth márkaszervizben tud-
ják elvégezni. A rendszer újraaktiválása a Se-
tup menün keresztül lehetséges. A kijelzőn
megjelenik az erre vonatkozó üzenet.
1
BAL OLDALI
IRÁNYJELZŐ
(zöld – villogó fénnyel)
A visszajelző lámpa felgyullad, amikor az
irányjelző (index) kormánykapcsoló kart
lefelé mozdítjuk, vagy amikor a vészvillo-
gót bekapcsoljuk.KÖDFÉNYSZÓRÓK
(zöld)
A visszajelző lámpa felgyullad az
első ködfényszórók bekapcsolásakor.
d
<
087-094 ABARTH 500 1ed HU:089-098 FIAT 500 IT 15-06-2012 9:45 Pagina 94

95
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN

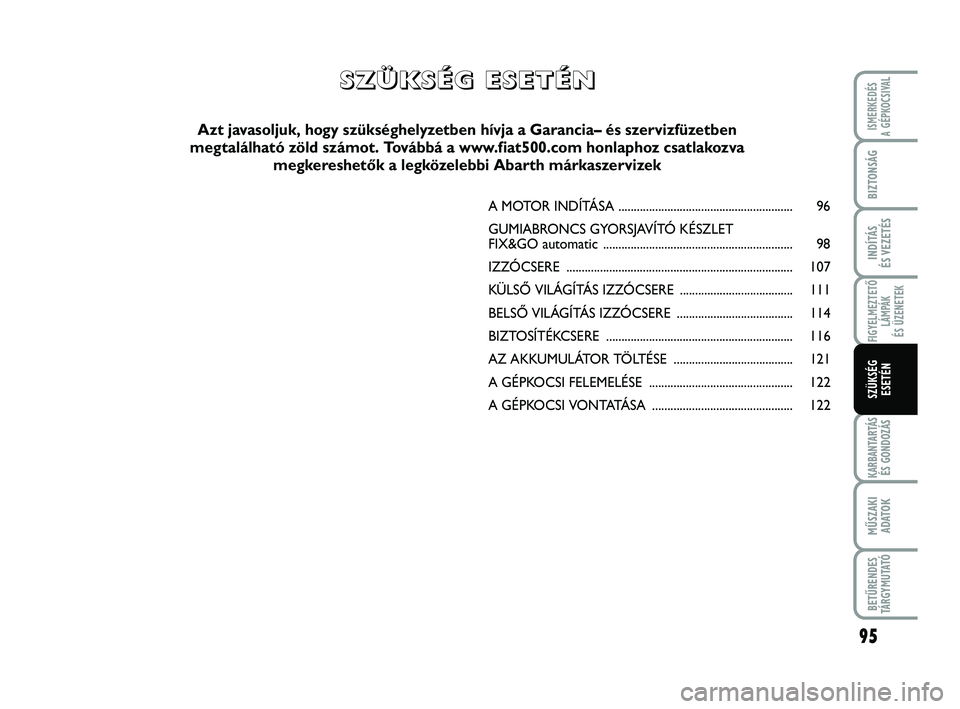

A MOTOR INDÍTÁSA ......................................................... 96
GUMIABRONCS GYORSJAVÍTÓ KÉSZLET
FIX&GO automatic .............................................................. 98
IZZÓCSERE .......................................................................... 107
KÜLSŐ VILÁGÍTÁS IZZÓCSERE .....................................111
BELSŐ VILÁGÍTÁS IZZÓCSERE ......................................114
BIZTOSÍTÉKCSERE ............................................................. 116
AZ AKKUMULÁTOR TÖLTÉSE .......................................121
A GÉPKOCSI FELEMELÉSE ............................................... 122
A G É P KO C S I V O N TATÁ S A .............................................. 122
S S
Z Z
Ü Ü
K K
S S
É É
G G

E E
S S
E E
T T
É É
N N
Azt javasoljuk, hogy szükséghelyzetben hívja a Garancia– és szervizfüzetben
megtalálható zöld számot. Továbbá a www.fiat500.com honlaphoz csatlakozva
megkereshetők a legközelebbi Abarth márkaszervizek
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 95

96
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN

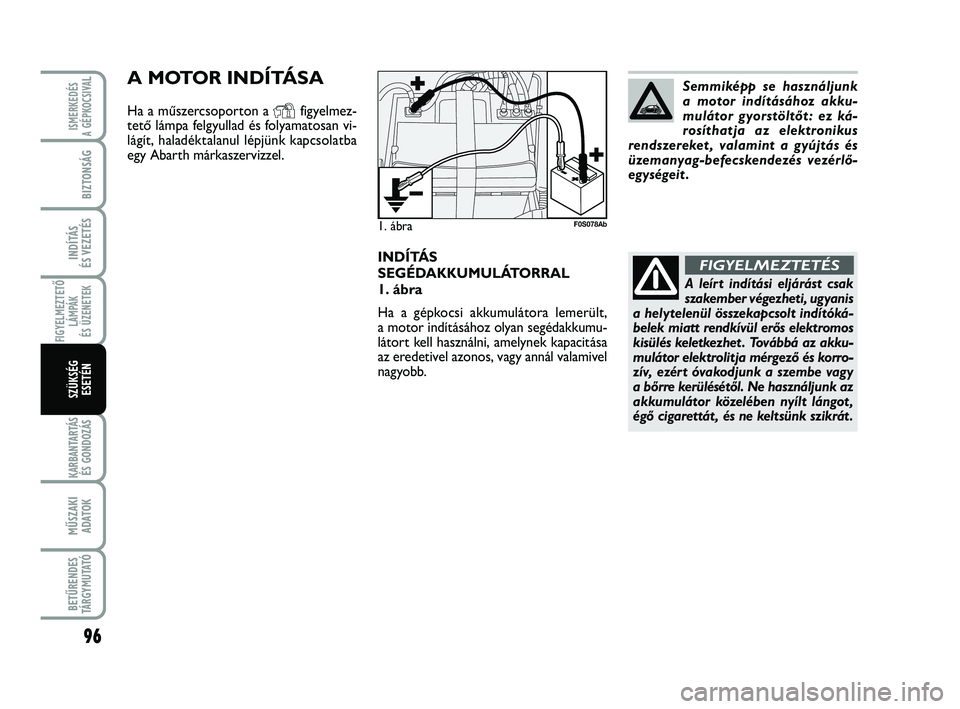

INDÍTÁS
SEGÉDAKKUMULÁTORRAL
1. ábra
Ha a gépkocsi akkumulátora lemerült,
a motor indításához olyan segédakkumu-
látort kell használni, amelynek kapacitása
az eredetivel azonos, vagy annál valamivel
nagyobb.
1. ábra
A MOTOR INDÍTÁSA
Ha a műszercsoporton a Yfigyelmez-
tető lámpa felgyullad és folyamatosan vi-
lágít, haladéktalanul lépjünk kapcsolatba
egy Abarth márkaszervizzel.Semmiképp se használjunk
a motor indításához akku-
mulátor gyorstöltőt : ez ká-
rosíthatja az elektronikus
rendszereket , valamint a gyújtás és
üzemanyag-befecskendezés vezérlő-
egységeit .
A leírt indítási eljárást csak
szakember végezheti, ugyanis
a helytelenül összekapcsolt indítóká-
belek miatt rendkívül erős elektromos
kisülés keletkezhet . Továbbá az akku-
mulátor elektrolitja mérgező és korro-
zív, ezért óvakodjunk a szembe vagy
a bőrre kerülésétől. Ne használjunk az
akkumulátor közelében nyílt lángot ,
égő cigarettát , és ne keltsünk szikrát .
FIGYELMEZTETÉS
F0S078Ab
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 96

97
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN

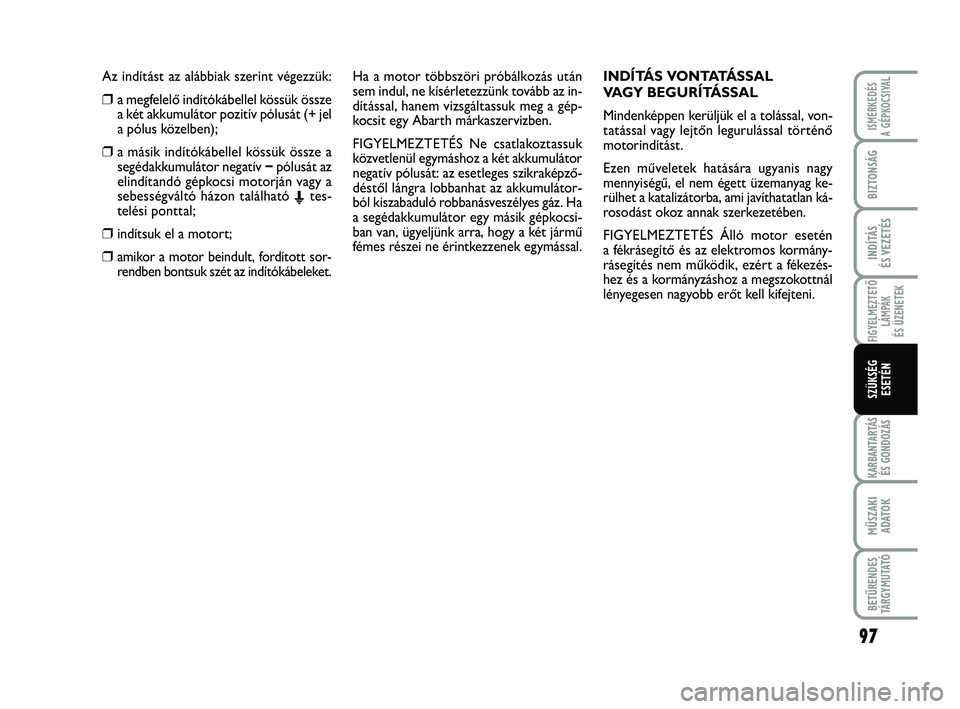

Az indítást az alábbiak szerint végezzük:
❒a megfelelő indítókábellel kössük össze
a két akkumulátor pozitív pólusát (+ jel
a pólus közelben);
❒a másik indítókábellel kössük össze a
segédakkumulátor negatív −pólusát az
elindítandó gépkocsi motorján vagy a
sebességváltó házon található
Etes-
telési ponttal;
❒indítsuk el a motort;
❒amikor a motor beindult, fordított sor-
rendben bontsuk szét az indítókábeleket.
Ha a motor többszöri próbálkozás után
sem indul, ne kísérletezzünk tovább az in-
dítással, hanem vizsgáltassuk meg a gép-
kocsit egy Abarth márkaszervizben.
FIGYELMEZTETÉS Ne csatlakoztassuk
közvetlenül egymáshoz a két akkumulátor
negatív pólusát: az esetleges szikraképző-
déstől lángra lobbanhat az akkumulátor-
ból kiszabaduló robbanásveszélyes gáz. Ha
a segédakkumulátor egy másik gépkocsi-
ban van, ügyeljünk arra, hogy a két jármű
fémes részei ne érintkezzenek egymással.INDÍTÁS VONTATÁ S S A L
VAGY BEGURÍTÁSSAL
Mindenképpen kerüljük el a tolással, von-
tatással vagy lejtőn legurulással történő
motorindítást.
Ezen műveletek hatására ugyanis nagy
mennyiségű, el nem égett üzemanyag ke-
rülhet a katalizátorba, ami javíthatatlan ká-
rosodást okoz annak szerkezetében.
FIGYELMEZTETÉS Álló motor esetén
a fékrásegítő és az elektromos kormány-
rásegítés nem működik, ezért a fékezés-
hez és a kormányzáshoz a megszokottnál
lényegesen nagyobb erőt kell kifejteni.
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 97

98
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
Figyelmeztessük a forgalom
többi résztvevőjét a leállított
gépkocsi jelenlétére az előírt módon:
vészvillogó, elakadásjelző háromszög
stb. Az utasok szálljanak ki a gépko-
csiból, különösen akkor, ha a gépkocsi
erősen meg van terhelve, és a kerék-
javítás ideje alatt a veszélyes forga-
lomtól távolabb várakozzanak. Lejtős
vagy egyenetlen útfelület esetén al-
kalmazzunk ékeket vagy köveket stb.
a kerekek kitámasztására.
FIGYELMEZTETÉS
2. ábraF0S079Ab

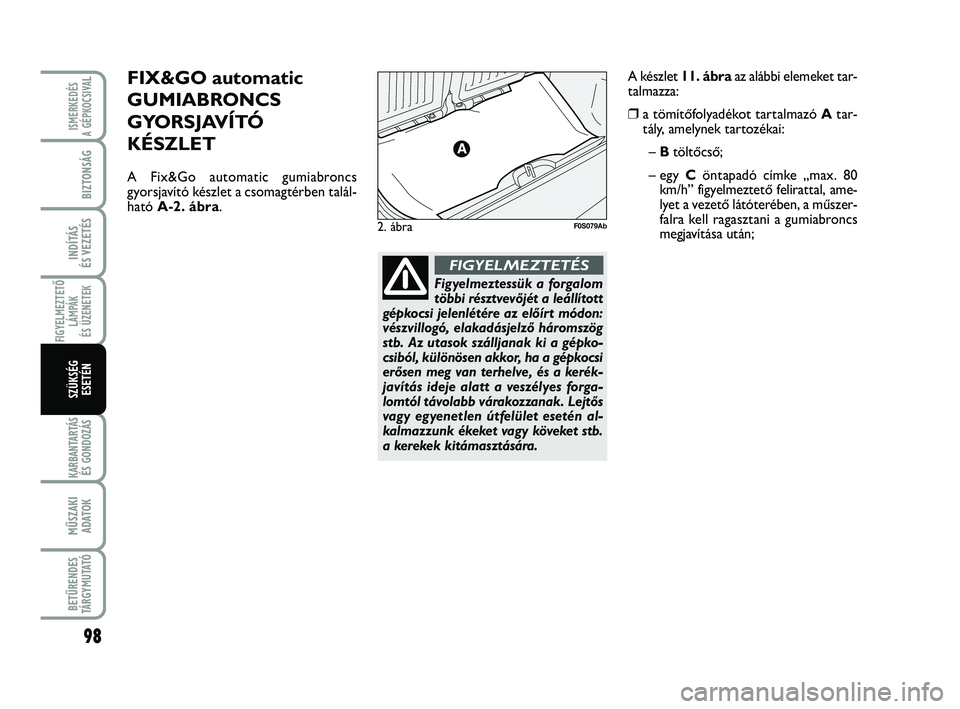

FIX&GO automatic
GUMIABRONCS
GYORSJAVÍTÓ
KÉSZLET
A Fix&Go automatic gumiabroncs
gyorsjavító készlet a csomagtérben talál-
ható A-2. ábra.A készlet 11. ábraaz alábbi elemeket tar-
talmazza:
❒a tömítőfolyadékot tartalmazó Atar-
tály, amelynek tartozékai:
– Btöltőcső;
– egy Cöntapadó címke „max. 80
km/h” figyelmeztető felirattal, ame-
lyet a vezető látóterében, a műszer-
falra kell ragasztani a gumiabroncs
megjavítása után;
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 98

99
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN

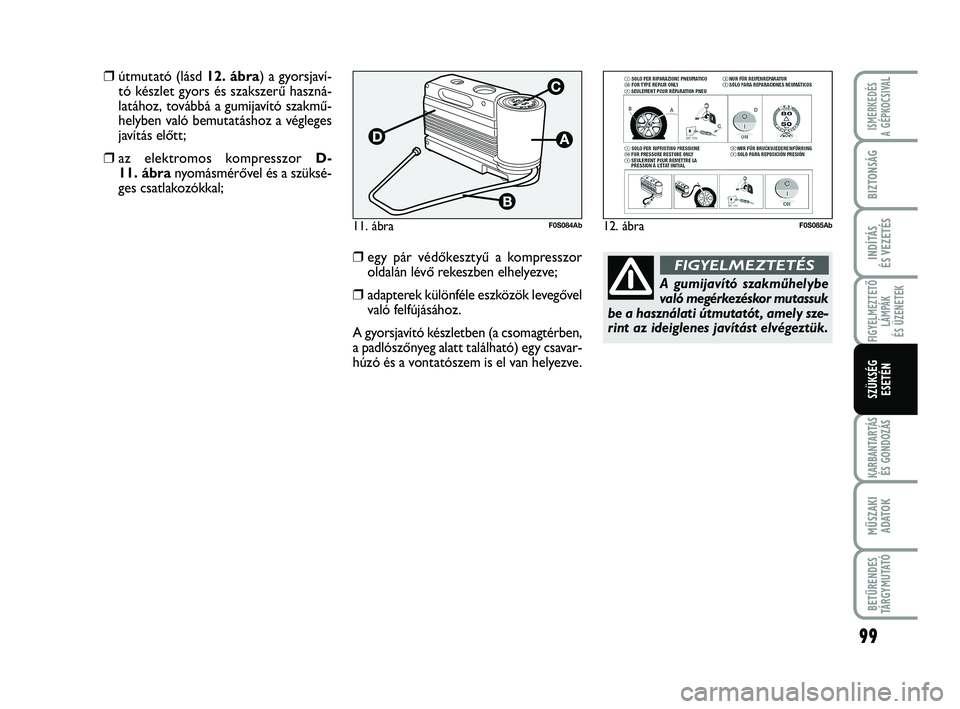

11. ábraF0S084Ab
A gumijavító szakműhelybe
való megérkezéskor mutassuk
be a használati útmutatót , amely sze-
rint az ideiglenes javítást elvégeztük.
FIGYELMEZTETÉS❒egy pár védőkesztyű a kompresszor
oldalán lévő rekeszben elhelyezve;
❒adapterek különféle eszközök levegővel
való felfújásához.
A gyorsjavító készletben (a csomagtérben,
a padlószőnyeg alatt található) egy csavar-
húzó és a vontatószem is el van helyezve.
❒útmutató (lásd 12. ábra) a gyorsjaví-
tó készlet gyors és szakszerű haszná-
latához, továbbá a gumijavító szakmű-
helyben való bemutatáshoz a végleges
javítás előtt;
❒az elektromos kompresszor D-
11. ábranyomásmérővel és a szüksé-
ges csatlakozókkal;
12. ábraF0S085Ab
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 99
