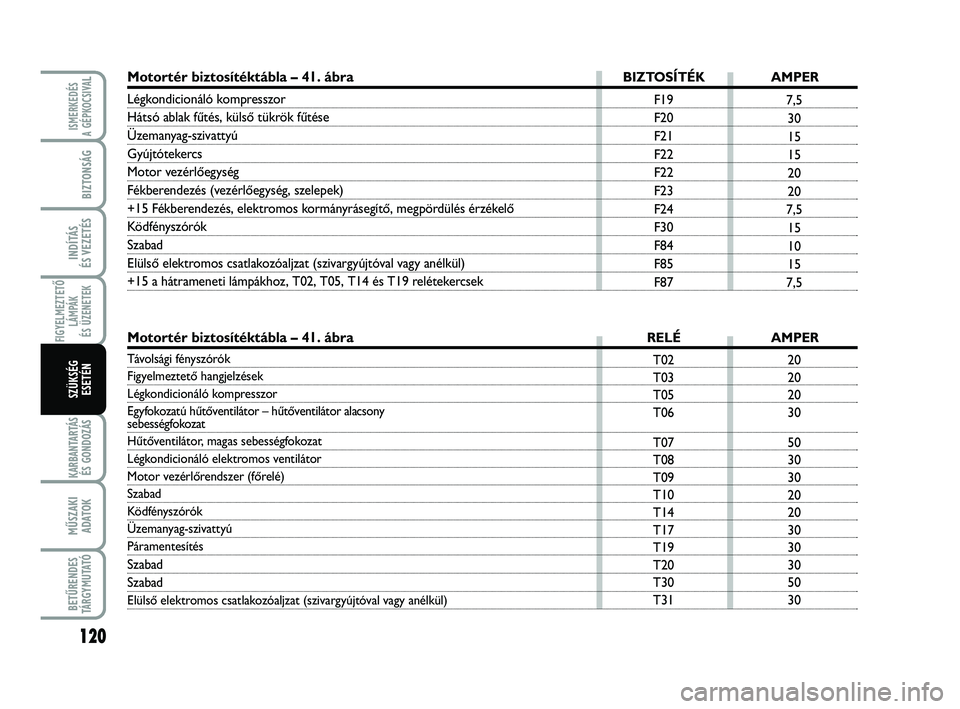

Motortér biztosítéktábla – 41. ábraBIZTOSÍTÉK AMPER
Légkondicionáló kompresszor
Hátsó ablak fűtés, külső tükrök fűtése
Üzemanyag-szivattyú
Gyújtótekercs
Motor vezérlőegység
Fékberendezés (vezérlőegység, szelepek)
+15 Fékberendezés, elektromos kormányrásegítő, megpördülés érzékelő
Ködfényszórók
Szabad
Elülső elektromos csatlakozóaljzat (szivargyújtóval vagy anélkül)
+15 a hátrameneti lámpákhoz, T02, T05, T14 és T19 relétekercsek
Motortér biztosítéktábla – 41. ábraRELÉ AMPER
Távolsági fényszórók
Figyelmeztető hangjelzések
Légkondicionáló kompresszor
Egyfokozatú hűtőventilátor – hűtőventilátor alacsony
sebességfokozat
Hűtőventilátor, magas sebességfokozat
Légkondicionáló elektromos ventilátor
Motor vezérlőrendszer (főrelé)
Szabad
Ködfényszórók
Üzemanyag-szivattyú
Páramentesítés
Szabad
Szabad
Elülső elektromos csatlakozóaljzat (szivargyújtóval vagy anélkül)
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 120

121
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN

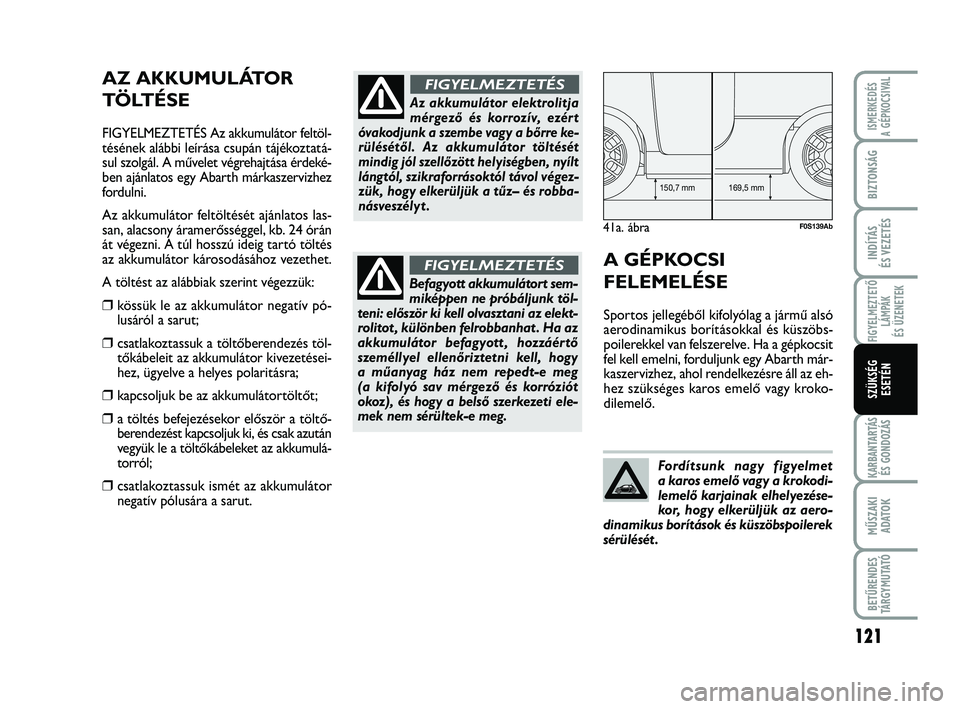

AZ AKKUMULÁTOR
TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor feltöl-
tésének alábbi leírása csupán tájékoztatá-
sul szolgál. A művelet végrehajtása érdeké-
ben ajánlatos egy Abarth márkaszervizhez
fordulni.
Az akkumulátor feltöltését ajánlatos las-
san, alacsony áramerősséggel, kb. 24 órán
át végezni. A túl hosszú ideig tartó töltés
az akkumulátor károsodásához vezethet.
A töltést az alábbiak szerint végezzük:
❒kössük le az akkumulátor negatív pó-
lusáról a sarut;
❒csatlakoztassuk a töltőberendezés töl-
tőkábeleit az akkumulátor kivezetései-
hez, ügyelve a helyes polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltő-
berendezést kapcsoljuk ki, és csak azután
vegyük le a töltőkábeleket az akkumulá-
torról;
❒csatlakoztassuk ismét az akkumulátor
negatív pólusára a sarut.
Az akkumulátor elektrolitja
mérgező és korrozív, ezért
óvakodjunk a szembe vagy a bőrre ke-
rülésétől. Az akkumulátor töltését
mindig jól szellőzött helyiségben, nyílt
lángtól, szikraforrásoktól távol végez-
zük, hogy elkerüljük a tűz– és robba-
násveszélyt .
FIGYELMEZTETÉS
Befagyott akkumulátor t sem-
miképpen ne próbáljunk töl-
teni: először ki kell olvasztani az elekt-
rolitot , különben felrobbanhat . Ha az
akkumulátor befagyott , hozzáértő
személlyel ellenőriztetni kell, hogy
a műanyag ház nem repedt-e meg
(a kifolyó sav mérgező és korróziót
okoz), és hogy a belső szerkezeti ele-
mek nem sérültek-e meg.
FIGYELMEZTETÉSA GÉPKOCSI
FELEMELÉSE
Sportos jellegéből kifolyólag a jármű alsó
aerodinamikus borításokkal és küszöbs-
poilerekkel van felszerelve. Ha a gépkocsit
fel kell emelni, forduljunk egy Abarth már-
kaszervizhez, ahol rendelkezésre áll az eh-
hez szükséges karos emelő vagy kroko-
dilemelő.
Fordítsunk nagy figyelmet
a karos emelő vagy a krokodi-
lemelő karjainak elhelyezése-
kor, hogy elkerüljük az aero-
dinamikus borítások és küszöbspoilerek
sérülését .
41a. ábra
169,5 mm 150,7 mm
F0S139Ab
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 121

122
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
A GÉPKOCSI
V O N TATÁ S A

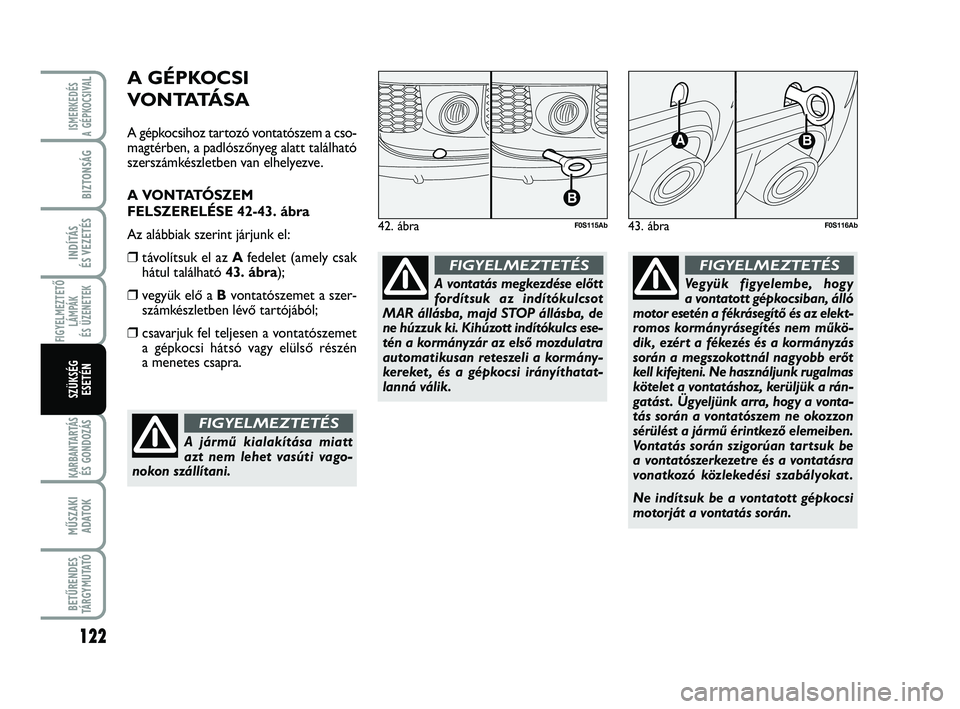

A gépkocsihoz tartozó vontatószem a cso-
magtérben, a padlószőnyeg alatt található
szerszámkészletben van elhelyezve.
A VONTATÓSZEM
FELSZERELÉSE 42-43. ábra
Az alábbiak szerint járjunk el:
❒távolítsuk el az Afedelet (amely csak
hátul található 43. ábra);
❒vegyük elő a Bvontatószemet a szer-
számkészletben lévő tartójából;
❒csavarjuk fel teljesen a vontatószemet
a gépkocsi hátsó vagy elülső részén
a menetes csapra.
42. ábra

F0S115Ab
A vontatás megkezdése előtt
fordítsuk az indítókulcsot
MAR állásba, majd STOP állásba, de
ne húzzuk ki. Kihúzott indítókulcs ese-
tén a kormányzár az első mozdulatra
automatikusan reteszeli a kormány-
kereket , és a gépkocsi irányíthatat-
lanná válik.
FIGYELMEZTETÉS
A jármű kialakítása miatt
azt nem lehet vasúti vago-
nokon szállítani.
FIGYELMEZTETÉS
Vegyük figyelembe, hogy
a vontatott gépkocsiban, álló
motor esetén a fékrásegítő és az elekt-
romos kormányrásegítés nem műkö-
dik, ezért a fékezés és a kormányzás
során a megszokottnál nagyobb erőt
kell kifejteni. Ne használjunk rugalmas
kötelet a vontatáshoz, kerüljük a rán-
gatást . Ügyeljünk arra, hogy a vonta-
tás során a vontatószem ne okozzon
sérülést a jármű érintkező elemeiben.
Vontatás során szigorúan tartsuk be
a vontatószerkezetre és a vontatásra
vonatkozó közlekedési szabályokat .
Ne indítsuk be a vontatott gépkocsi
motorját a vontatás során.
FIGYELMEZTETÉS
43. ábra

F0S116Ab
095-122 ABARTH 500 1ed HU:099-126 FIAT 500 IT 14-06-2012 11:02 Pagina 122

123
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS

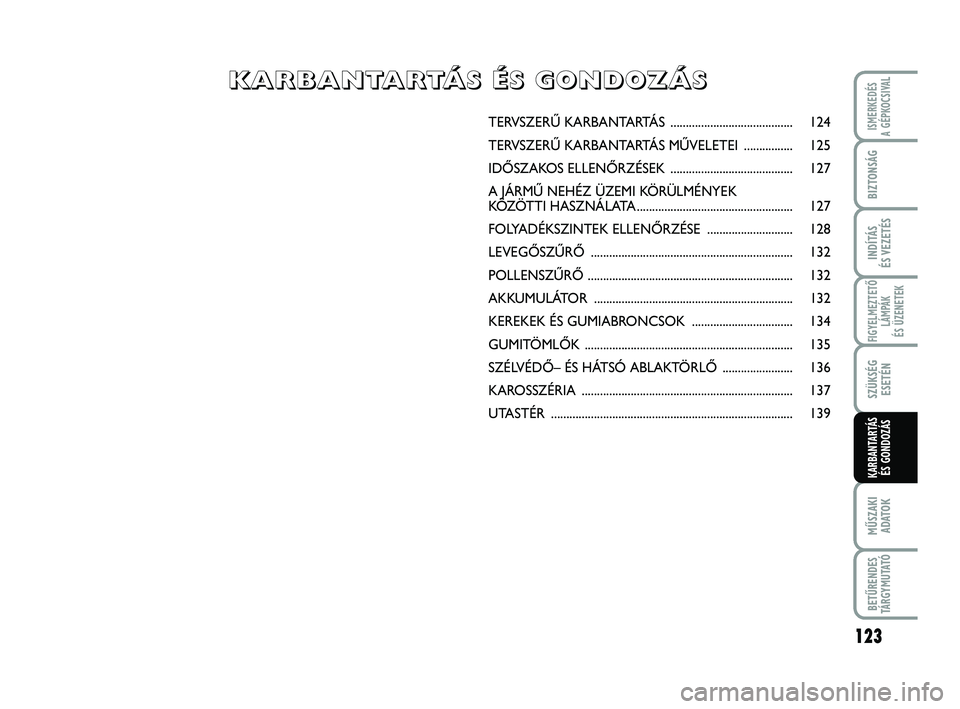

TERVSZERŰ KARBANTARTÁS ........................................ 124
TERVSZERŰ KARBANTARTÁS MŰVELETEI ................ 125
IDŐSZAKOS ELLENŐRZÉSEK ........................................ 127
A JÁRMŰ NEHÉZ ÜZEMI KÖRÜLMÉNYEK
KÖZÖTTI HASZNÁLATA................................................... 127
FOLYADÉKSZINTEK ELLENŐRZÉSE ............................ 128
LEVEGŐSZŰRŐ .................................................................. 132
POLLENSZŰRŐ ................................................................... 132
AKKUMULÁTOR .................................................................132
KEREKEK ÉS GUMIABRONCSOK ................................. 134
GUMITÖMLŐK .................................................................... 135
SZÉLVÉDŐ– ÉS HÁTSÓ ABLAKTÖRLŐ ....................... 136
KAROSSZÉRIA ..................................................................... 137
UTASTÉR ............................................................................... 139
K K
A A
R R
B B
A A
N N
T T
A A
R R
T T
Á Á
S S

É É
S S

G G
O O
N N
D D
O O
Z Z
Á Á
S S
123-140 ABARTH 500 1ed HU:127-144 FIAT 500 IT 15-06-2012 9:48 Pagina 123

124
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS

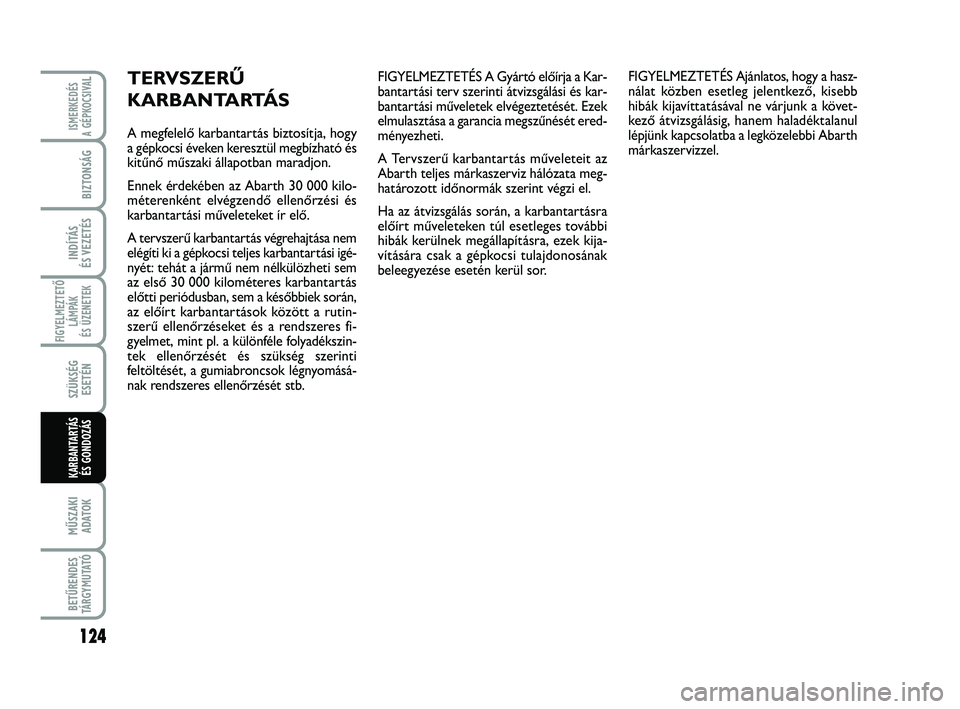

FIGYELMEZTETÉS A Gyártó előírja a Kar-
bantartási terv szerinti átvizsgálási és kar-
bantartási műveletek elvégeztetését. Ezek
elmulasztása a garancia megszűnését ered-
ményezheti.
A Tervszerű karbantartás műveleteit az
Abarth teljes márkaszerviz hálózata meg-
határozott időnormák szerint végzi el.
Ha az átvizsgálás során, a karbantartásra
előírt műveleteken túl esetleges további
hibák kerülnek megállapításra, ezek kija-
vítására csak a gépkocsi tulajdonosának
beleegyezése esetén kerül sor.FIGYELMEZTETÉS Ajánlatos, hogy a hasz-
nálat közben esetleg jelentkező, kisebb
hibák kijavíttatásával ne várjunk a követ-
kező átvizsgálásig, hanem haladéktalanul
lépjünk kapcsolatba a legközelebbi Abarth
márkaszervizzel.TERVSZERŰ
KARBANTARTÁS
A megfelelő karbantartás biztosítja, hogy
a gépkocsi éveken keresztül megbízható és
kitűnő műszaki állapotban maradjon.
Ennek érdekében az Abarth 30 000 kilo-
méterenként elvégzendő ellenőrzési és
karbantartási műveleteket ír elő.
A tervszerű karbantartás végrehajtása nem
elégíti ki a gépkocsi teljes karbantartási igé-
nyét: tehát a jármű nem nélkülözheti sem
az első 30 000 kilométeres karbantartás
előtti periódusban, sem a későbbiek során,
az előírt karbantartások között a rutin-
szerű ellenőrzéseket és a rendszeres fi-
gyelmet, mint pl. a különféle folyadékszin-
tek ellenőrzését és szükség szerinti
feltöltését, a gumiabroncsok légnyomásá-
nak rendszeres ellenőrzését stb.
123-140 ABARTH 500 1ed HU:127-144 FIAT 500 IT 15-06-2012 9:48 Pagina 124

125
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS

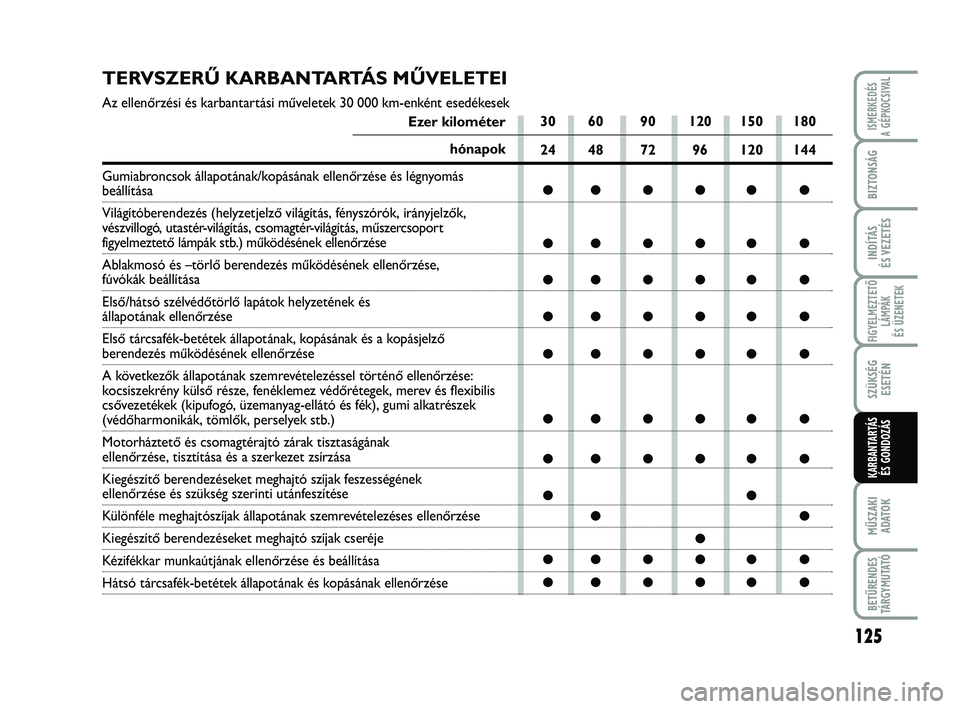

TERVSZERŰ KARBANTARTÁS MŰVELETEI
Az ellenőrzési és karbantartási műveletek 30 000 km-enként esedékesek
Ezer kilométer
hónapok
Gumiabroncsok állapotának/kopásának ellenőrzése és légnyomás
beállítása
Világítóberendezés (helyzetjelző világítás, fényszórók, irányjelzők,
vészvillogó, utastér-világítás, csomagtér-világítás, műszercsoport
figyelmeztető lámpák stb.) működésének ellenőrzése
Ablakmosó és –törlő berendezés működésének ellenőrzése,
fúvókák beállítása
Első/hátsó szélvédőtörlő lapátok helyzetének és
állapotának ellenőrzése
Első tárcsafék-betétek állapotának, kopásának és a kopásjelző
berendezés működésének ellenőrzése
A következők állapotának szemrevételezéssel történő ellenőrzése:
kocsiszekrény külső része, fenéklemez védőrétegek, merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi alkatrészek
(védőharmonikák, tömlők, perselyek stb.)
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása
Kiegészítő berendezéseket meghajtó szíjak feszességének
ellenőrzése és szükség szerinti utánfeszítése
Különféle meghajtószíjak állapotának szemrevételezéses ellenőrzése
Kiegészítő berendezéseket meghajtó szíjak cseréje
Kézifékkar munkaútjának ellenőrzése és beállítása
Hátsó tárcsafék-betétek állapotának és kopásának ellenőrzése30 60 90 120 150 180
24 48 72 96 120 144
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●
●●
●
●●●●● ●
●●●●● ●
123-140 ABARTH 500 1ed HU:127-144 FIAT 500 IT 15-06-2012 9:48 Pagina 125

126
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
MŰSZAKI ADATOK
BETŰRENDES TÁRGYMUTATÓ
ISMERKEDÉS A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
KARBANTARTÁSÉS GONDOZÁS
30 60 90 120 150 180
24 48 72 96 120 144
●●●●● ●
●●●●● ●
●●
●
●●●●● ●
●●●●● ●
●●

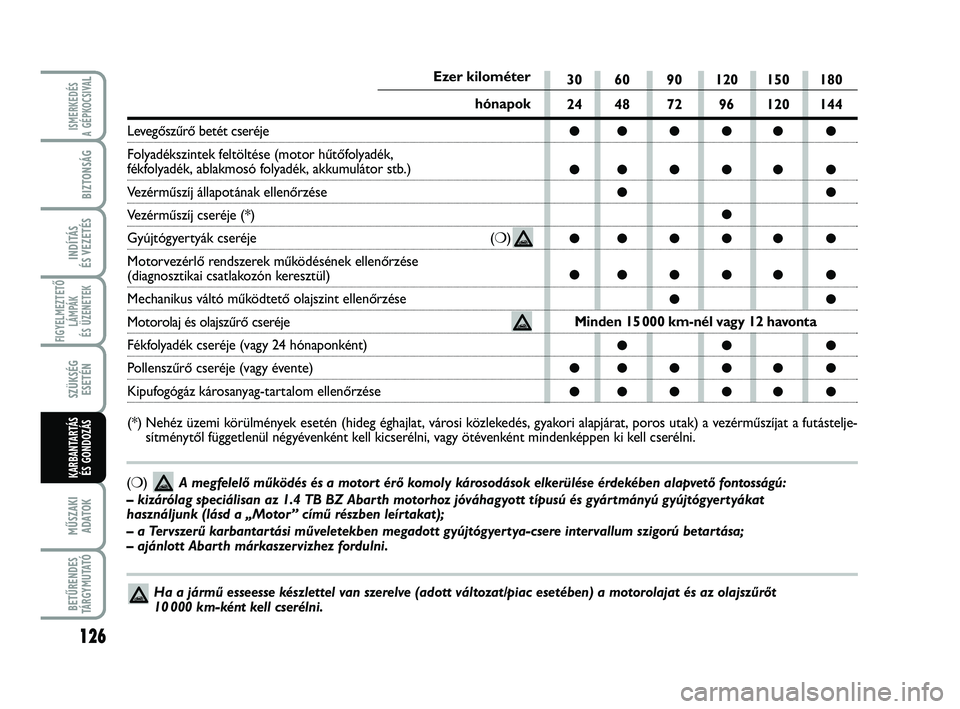

Minden 15 000 km-nél vagy 12 havonta
●●●
●●●●● ●
●●●●● ●
Ha a jármű esseesse készlettel van szerelve (adott változat/piac esetében) a motorolajat és az olajszűrőt 10 000 km-ként kell cserélni.
(❍) A megfelelő működés és a motort érő komoly károsodások elkerülése érdekében alapvető fontosságú:
– kizárólag speciálisan az 1.4 TB BZ Abarth motorhoz jóváhagyott típusú és gyártmányú gyújtógyertyákat használjunk (lásd a „Motor ” című részben leírtakat);
– a Tervszerű karbantartási műveletekben megadott gyújtógyertya-csere intervallum szigorú betartása; – ajánlott Abarth márkaszervizhez fordulni.
Ezer kilométer
hónapok
Levegőszűrő betét cseréje
Folyadékszintek feltöltése (motor hűtőfolyadék, fékfolyadék, ablakmosó folyadék, akkumulátor stb.)
Vezérműszíj állapotának ellenőrzése
Vezérműszíj cseréje (*)
Gyújtógyertyák cseréje ( ❍)
Motorvezérlő rendszerek működésének ellenőrzése (diagnosztikai csatlakozón keresztül)
Mechanikus váltó működtető olajszint ellenőrzése
Motorolaj és olajszűrő cseréje
Fékfolyadék cseréje (vagy 24 hónaponként)
Pollenszűrő cseréje (vagy évente)
Kipufogógáz károsanyag-tartalom ellenőrzése
(*) Nehéz üzemi körülmények esetén (hideg éghajlat, városi közlekedés, gyakori alapjárat, poros utak) a vezérműszíjat a futáste lje- sítménytől függetlenül négyévenként kell kicserélni, vagy ötévenként mindenképpen ki kell cserélni.
123-140 ABARTH 500 1ed HU:127-144 FIAT 500 IT 15-06-2012 9:48 Pagina 126

127
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
A JÁRMŰ NEHÉZ
ÜZEMI KÖRÜLMÉNYEK
KÖZÖTTI HASZNÁLATA

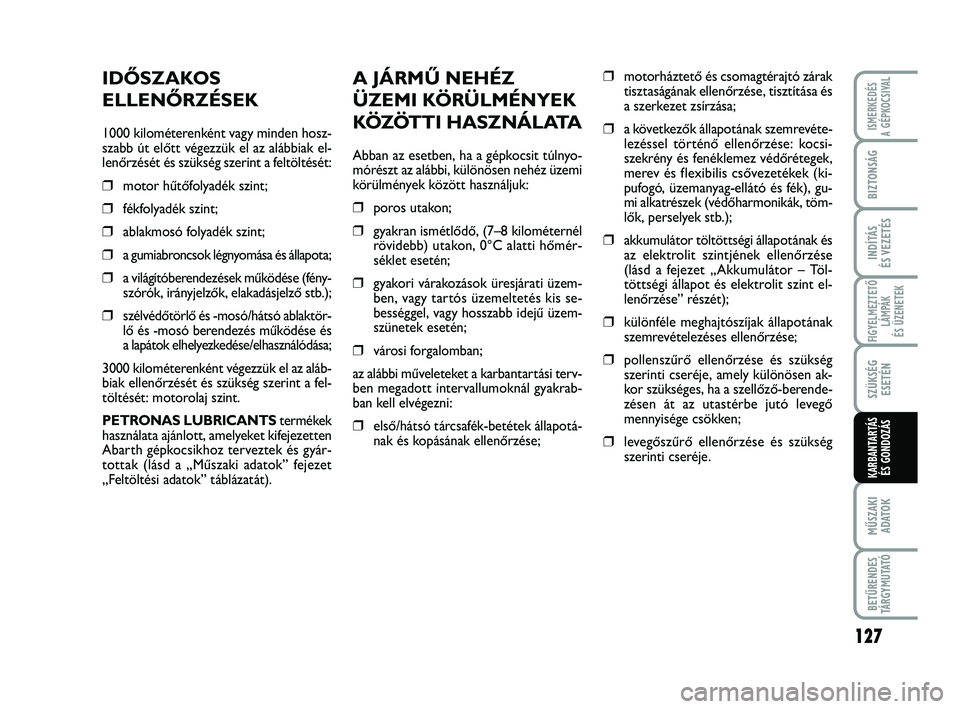

Abban az esetben, ha a gépkocsit túlnyo-
mórészt az alábbi, különösen nehéz üzemi
körülmények között használjuk:
❒poros utakon;
❒gyakran ismétlődő, (7–8 kilométernél
rövidebb) utakon, 0°C alatti hőmér-
séklet esetén;
❒gyakori várakozások üresjárati üzem-
ben, vagy tartós üzemeltetés kis se-
bességgel, vagy hosszabb idejű üzem-
szünetek esetén;
❒városi forgalomban;
az alábbi műveleteket a karbantartási terv-
ben megadott intervallumoknál gyakrab-
ban kell elvégezni:
❒első/hátsó tárcsafék-betétek állapotá-
nak és kopásának ellenőrzése;
❒motorháztető és csomagtérajtó zárak
tisztaságának ellenőrzése, tisztítása és
a szerkezet zsírzása;
❒a következők állapotának szemrevéte-
lezéssel történő ellenőrzése: kocsi-
szekrény és fenéklemez védőrétegek,
merev és flexibilis csővezetékek (ki-
pufogó, üzemanyag-ellátó és fék), gu-
mi alkatrészek (védőharmonikák, töm-
lők, perselyek stb.);
❒akkumulátor töltöttségi állapotának és
az elektrolit szintjének ellenőrzése
(lásd a fejezet „Akkumulátor – Töl-
töttségi állapot és elektrolit szint el-
lenőrzése” részét);
❒különféle meghajtószíjak állapotának
szemrevételezéses ellenőrzése;
❒pollenszűrő ellenőrzése és szükség
szerinti cseréje, amely különösen ak-
kor szükséges, ha a szellőző-berende-
zésen át az utastérbe jutó levegő
mennyisége csökken;
❒levegőszűrő ellenőrzése és szükség
szerinti cseréje.
IDŐSZAKOS
ELLENŐRZÉSEK
1000 kilométerenként vagy minden hosz-
szabb út előtt végezzük el az alábbiak el-
lenőrzését és szükség szerint a feltöltését:
❒motor hűtőfolyadék szint;
❒fékfolyadék szint;
❒ablakmosó folyadék szint;
❒a gumiabroncsok légnyomása és állapota;
❒a világítóberendezések működése (fény-
szórók, irányjelzők, elakadásjelző stb.);
❒szélvédőtörlő és -mosó/hátsó ablaktör-
lő és -mosó berendezés működése és
a lapátok elhelyezkedése/elhasználódása;
3000 kilométerenként végezzük el az aláb-
biak ellenőrzését és szükség szerint a fel-
töltését: motorolaj szint.
PETRONAS LUBRICANTStermékek
használata ajánlott, amelyeket kifejezetten
Abarth gépkocsikhoz terveztek és gyár-
tottak (lásd a „Műszaki adatok” fejezet
„Feltöltési adatok” táblázatát).
123-140 ABARTH 500 1ed HU:127-144 FIAT 500 IT 15-06-2012 9:48 Pagina 127

128
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
FOLYADÉKSZINTEK
ELLENŐRZÉSE

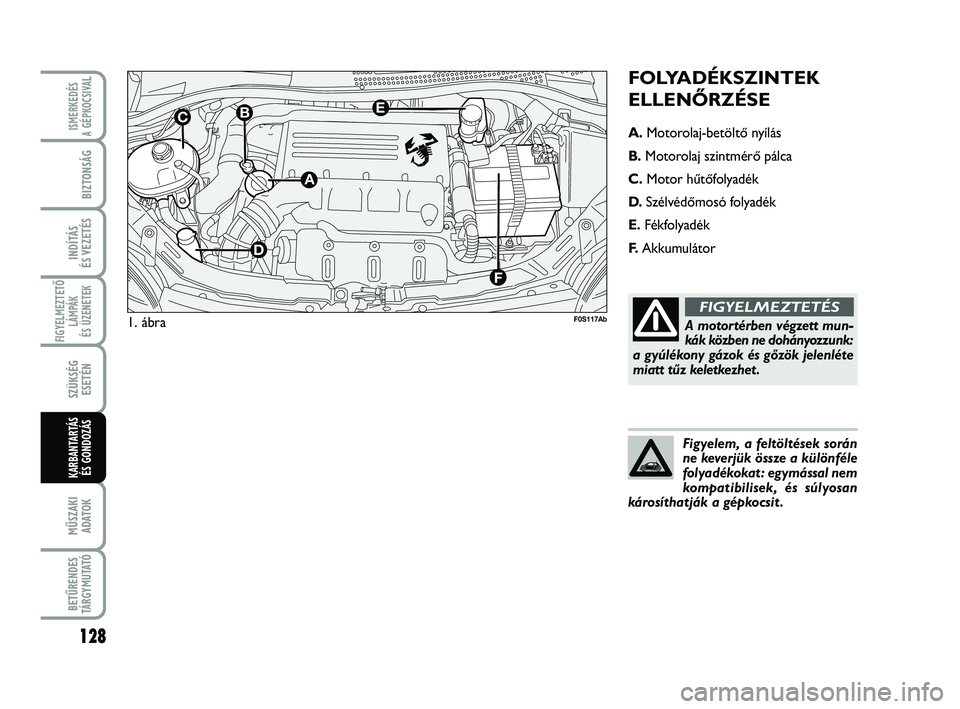

A. Motorolaj-betöltő nyílás
B. Motorolaj szintmérő pálca
C. Motor hűtőfolyadék
D. Szélvédőmosó folyadék
E. Fékfolyadék
F. Akkumulátor
1. ábra
A motortérben végzett mun-
kák közben ne dohányozzunk:
a gyúlékony gázok és gőzök jelenléte
miatt tűz keletkezhet .
FIGYELMEZTETÉS
Figyelem, a feltöltések során
ne keverjük össze a különféle
folyadékokat : egymással nem
kompatibilisek, és súlyosan
károsíthatják a gépkocsit .
F0S117Ab
B
A
D
CE
F
123-140 ABARTH 500 1ed HU:127-144 FIAT 500 IT 15-06-2012 9:48 Pagina 128

129
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS

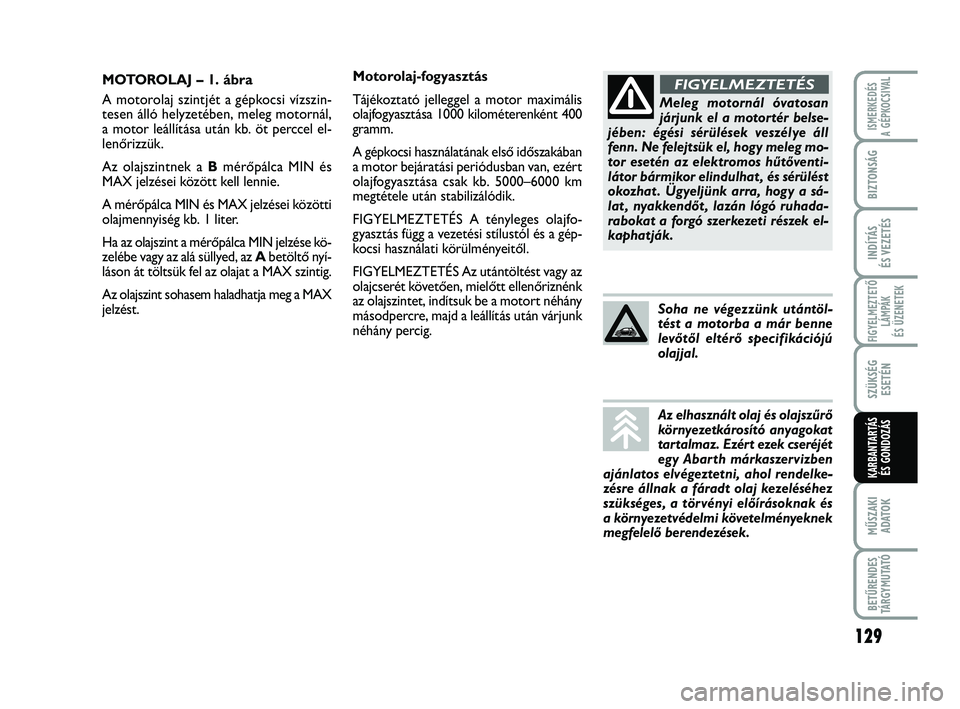

Motorolaj-fogyasztás
Tájékoztató jelleggel a motor maximális
olajfogyasztása 1000 kilométerenként 400
gramm.
A gépkocsi használatának első időszakában
a motor bejáratási periódusban van, ezért
olajfogyasztása csak kb. 5000–6000 km
megtétele után stabilizálódik.
FIGYELMEZTETÉS A tényleges olajfo-
gyasztás függ a vezetési stílustól és a gép-
kocsi használati körülményeitől.
FIGYELMEZTETÉS Az utántöltést vagy az
olajcserét követően, mielőtt ellenőriznénk
az olajszintet, indítsuk be a motort néhány
másodpercre, majd a leállítás után várjunk
néhány percig. MOTOROLAJ – 1. ábra
A motorolaj szintjét a gépkocsi vízszin-
tesen álló helyzetében, meleg motornál,
a motor leállítása után kb. öt perccel el-
lenőrizzük.
Az olajszintnek a Bmérőpálca MIN és
MAX jelzései között kell lennie.
A mérőpálca MIN és MAX jelzései közötti
olajmennyiség kb. 1 liter.
Ha az olajszint a mérőpálca MIN jelzése kö-
zelébe vagy az alá süllyed, az Abetöltő nyí-
láson át töltsük fel az olajat a MAX szintig.
Az olajszint sohasem haladhatja meg a MAX
jelzést.
Meleg motornál óvatosan
járjunk el a motortér belse-
jében: égési sérülések veszélye áll
fenn. Ne felejtsük el, hogy meleg mo-
tor esetén az elektromos hűtőventi-
látor bármikor elindulhat , és sérülést
okozhat . Ügyeljünk arra, hogy a sá-
lat , nyakkendőt , lazán lógó ruhada-
rabokat a forgó szerkezeti részek el-
kaphatják.
FIGYELMEZTETÉS
Soha ne végezzünk utántöl-
tést a motorba a már benne
levőtől eltérő specifikációjú
olajjal.
Az elhasznált olaj és olajszűrő
környezetkárosító anyagokat
tartalmaz. Ezért ezek cseréjét
egy Abarth márkaszervizben
ajánlatos elvégeztetni, ahol rendelke-
zésre állnak a fáradt olaj kezeléséhez
szükséges, a törvényi előírásoknak és
a környezetvédelmi követelményeknek
megfelelő berendezések.
123-140 ABARTH 500 1ed HU:127-144 FIAT 500 IT 15-06-2012 9:48 Pagina 129
