Abarth 500 2015 Manual de Empleo y Cuidado (in Spanish)

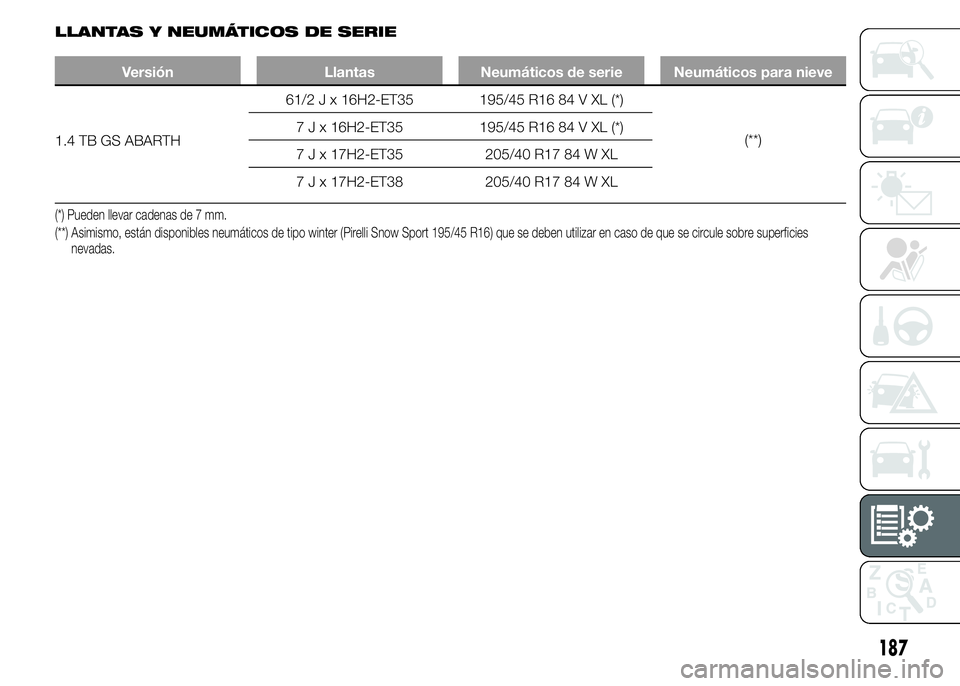

LLANTAS Y NEUMÁTICOS DE SERIE
Versión Llantas Neumáticos de serie Neumáticos para nieve
1.4 TB GS ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) Pueden llevar cadenas de 7 mm.
(**) Asimismo, están disponibles neumáticos de tipo winter (Pirelli Snow Sport 195/45 R16) que se deben utilizar en caso de que se circule sobre superficies
nevadas.
187

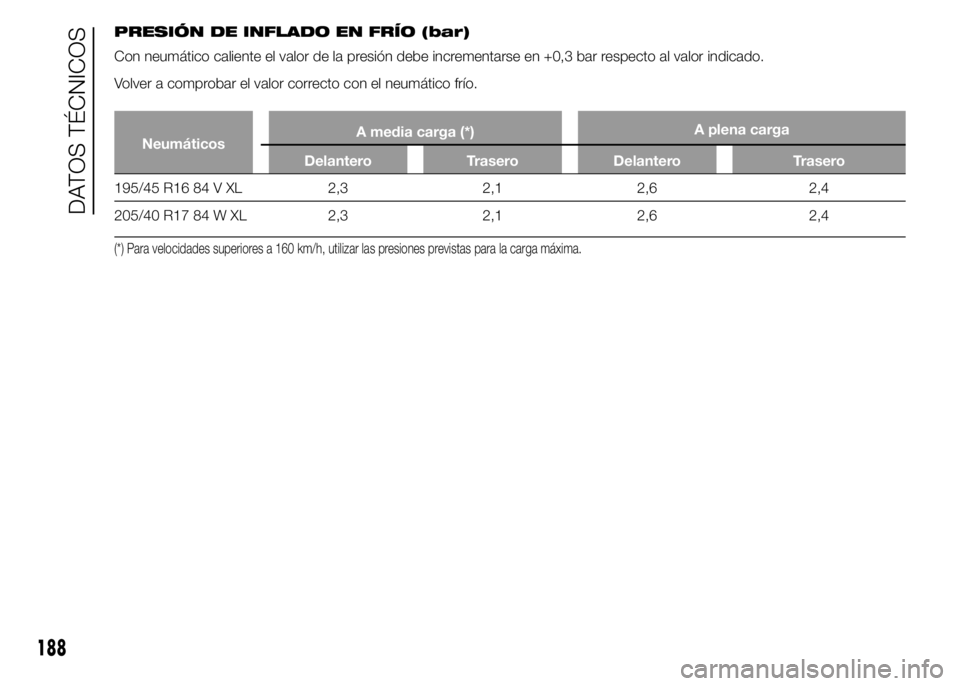

PRESIÓN DE INFLADO EN FRÍO (bar)
Con neumático caliente el valor de la presión debe incrementarse en +0,3 bar respecto al valor indicado.
Volver a comprobar el valor correcto con el neumático frío.
NeumáticosA media carga (*)A plena carga
Delantero Trasero Delantero Trasero
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Para velocidades superiores a 160 km/h, utilizar las presiones previstas para la carga máxima.
188
DATOS TÉCNICOS

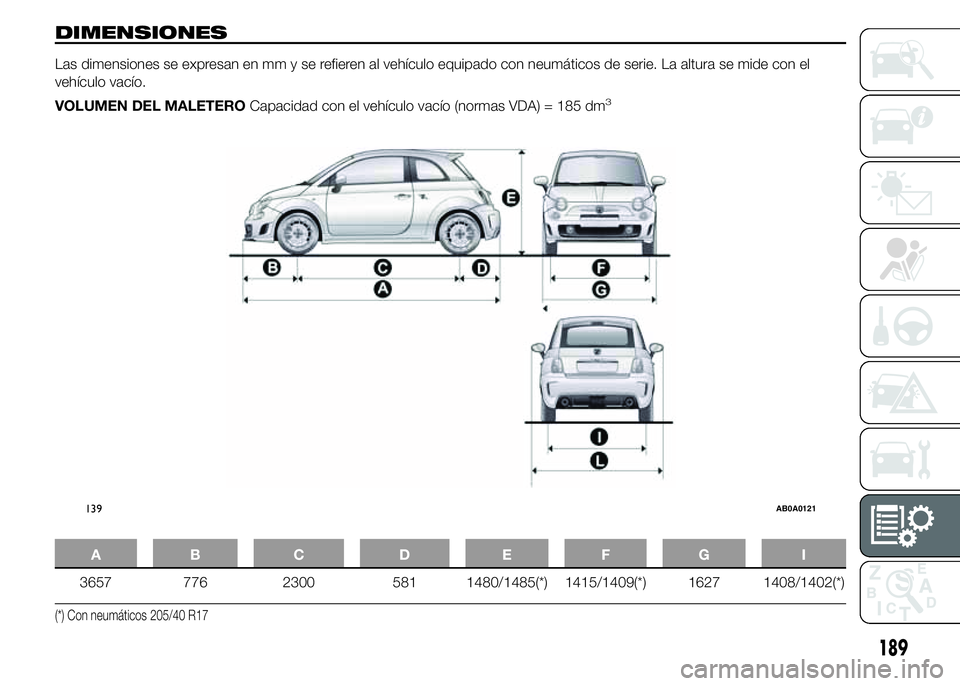

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
VOLUMEN DEL MALETEROCapacidad con el vehículo vacío (normas VDA) = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) Con neumáticos 205/40 R17
139AB0A0121
189

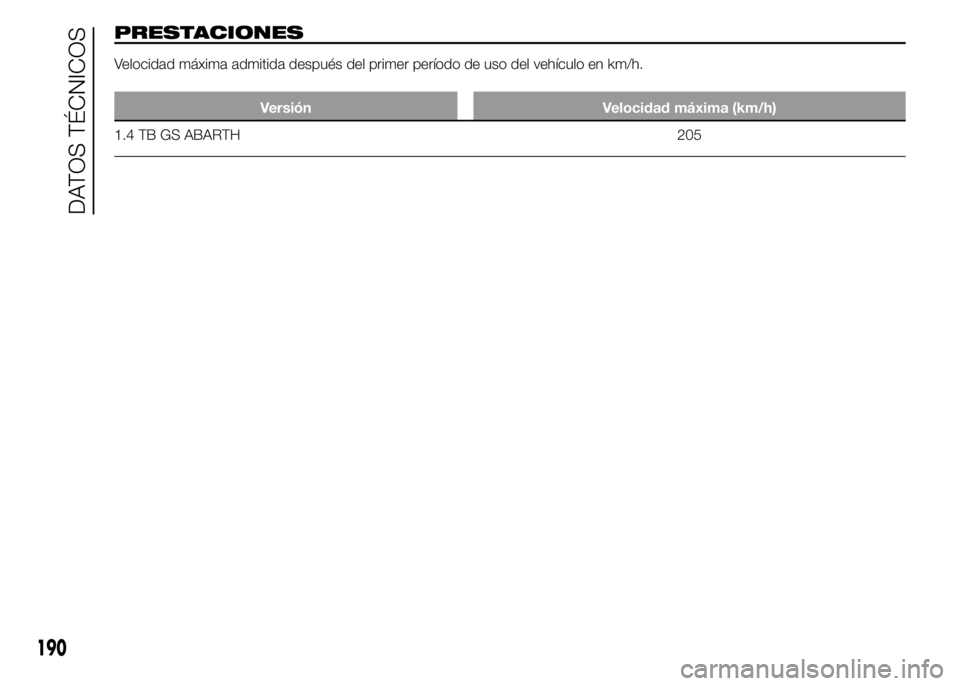

PRESTACIONES
Velocidad máxima admitida después del primer período de uso del vehículo en km/h.
Versión Velocidad máxima (km/h)
1.4 TB GS ABARTH 205
190
DATOS TÉCNICOS

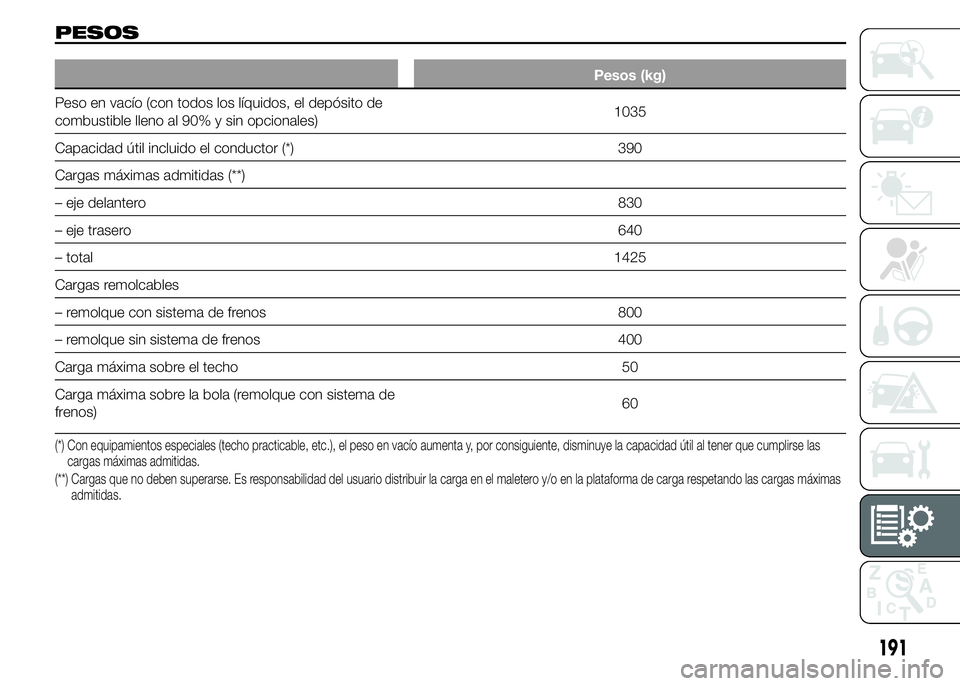

PESOS
Pesos (kg)
Peso en vacío (con todos los líquidos, el depósito de
combustible lleno al 90% y sin opcionales)1035
Capacidad útil incluido el conductor (*) 390
Cargas máximas admitidas (**)
– eje delantero830
– eje trasero640
– total1425
Cargas remolcables
– remolque con sistema de frenos 800
– remolque sin sistema de frenos 400
Carga máxima sobre el techo 50
Carga máxima sobre la bola (remolque con sistema de
frenos)60
(*) Con equipamientos especiales (techo practicable, etc.), el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil al tener que cumplirse las
cargas máximas admitidas.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la plataforma de carga respetando las cargas máximas
admitidas.
191

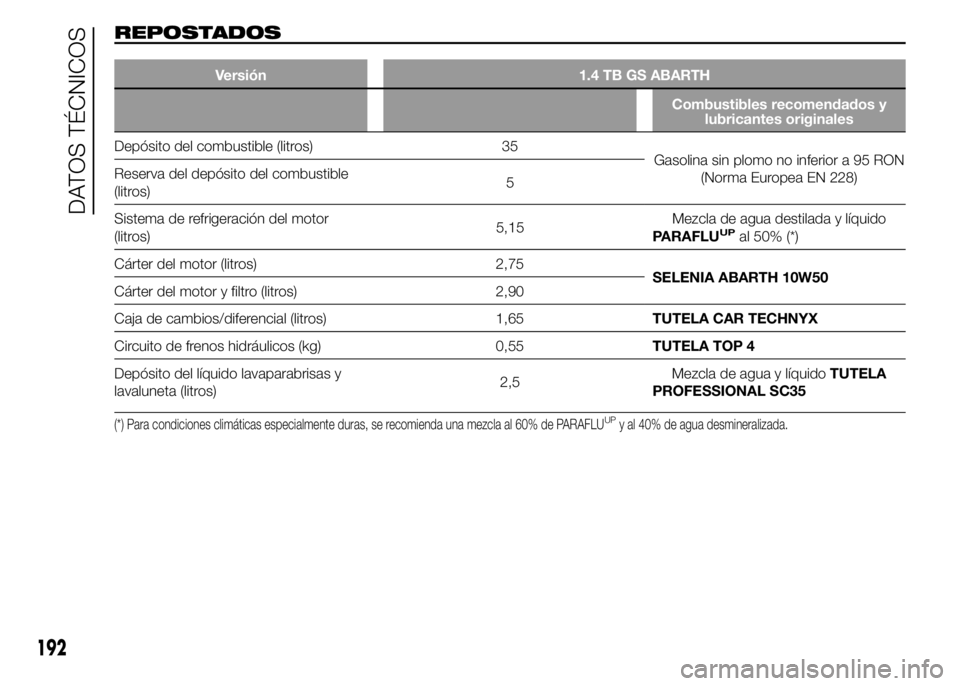

REPOSTADOS
Versión 1.4 TB GS ABARTH
Combustibles recomendados y
lubricantes originales
Depósito del combustible (litros) 35
Gasolina sin plomo no inferior a 95 RON
(Norma Europea EN 228) Reserva del depósito del combustible
(litros)5
Sistema de refrigeración del motor
(litros)5,15Mezcla de agua destilada y líquido
PARAFLU
UPal 50% (*)
Cárter del motor (litros) 2,75
SELENIA ABARTH 10W50
Cárter del motor y filtro (litros) 2,90
Caja de cambios/diferencial (litros) 1,65TUTELA CAR TECHNYX
Circuito de frenos hidráulicos (kg) 0,55TUTELA TOP 4
Depósito del líquido lavaparabrisas y
lavaluneta (litros)2,5Mezcla de agua y líquidoTUTELA
PROFESSIONAL SC35
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy al 40% de agua desmineralizada.
192
DATOS TÉCNICOS

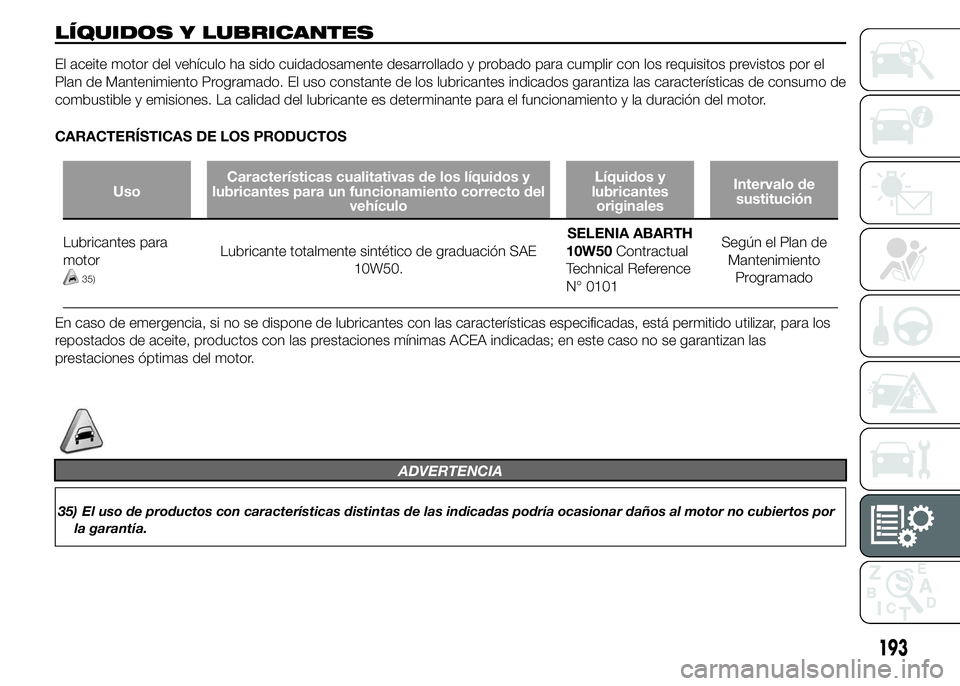

LÍQUIDOS Y LUBRICANTES
El aceite motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el
Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de
combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
CARACTERÍSTICAS DE LOS PRODUCTOS
UsoCaracterísticas cualitativas de los líquidos y
lubricantes para un funcionamiento correcto del
vehículoLíquidos y
lubricantes
originalesIntervalo de
sustitución
Lubricantes para
motor
35)
Lubricante totalmente sintético de graduación SAE
10W50.SELENIA ABARTH
10W50Contractual
Technical Reference
N° 0101Según el Plan de
Mantenimiento
Programado
En caso de emergencia, si no se dispone de lubricantes con las características especificadas, está permitido utilizar, para los
repostados de aceite, productos con las prestaciones mínimas ACEA indicadas; en este caso no se garantizan las
prestaciones óptimas del motor.
ADVERTENCIA
35) El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por
la garantía.
193

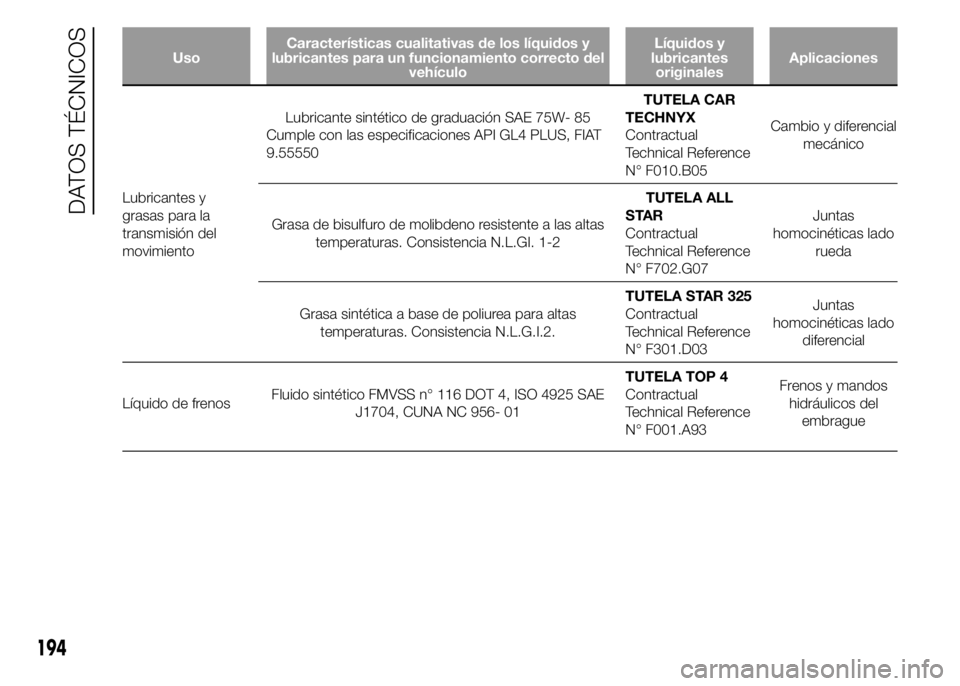

UsoCaracterísticas cualitativas de los líquidos y
lubricantes para un funcionamiento correcto del
vehículoLíquidos y
lubricantes
originalesAplicaciones
Lubricantes y
grasas para la
transmisión del
movimientoLubricante sintético de graduación SAE 75W- 85
Cumple con las especificaciones API GL4 PLUS, FIAT
9.55550TUTELA CAR
TECHNYX
Contractual
Technical Reference
N° F010.B05Cambio y diferencial
mecánico
Grasa de bisulfuro de molibdeno resistente a las altas
temperaturas. Consistencia N.L.GI. 1-2TUTELA ALL
STAR
Contractual
Technical Reference
N° F702.G07Juntas
homocinéticas lado
rueda
Grasa sintética a base de poliurea para altas
temperaturas. Consistencia N.L.G.I.2.TUTELA STAR 325
Contractual
Technical Reference
N° F301.D03Juntas
homocinéticas lado
diferencial
Líquido de frenosFluido sintético FMVSS n° 116 DOT 4, ISO 4925 SAE
J1704, CUNA NC 956- 01TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93Frenos y mandos
hidráulicos del
embrague
194
DATOS TÉCNICOS

UsoCaracterísticas cualitativas de los líquidos y
lubricantes para un funcionamiento correcto del
vehículoLíquidos y
lubricantes
originalesAplicaciones
Protector para
radiadoresProtector con acción anticongelante de color rojo para
sistemas de refrigeración a base de glicol
monoetilénico inhibido, con formulación orgánica
basada en la tecnología O.A.T.
Cumple con las especificaciones CUNA NC 956-16,
ASTM D 3306PARAFLU
UP(*)
Contractual
Technical Reference
N° F101.M01Circuitos de
refrigeración
porcentaje de uso:
50% agua
desmineralizada
50% PARAFLU
UP
(**)
Líquido para
lavaparabrisas/
lavalunetaMezcla de alcoholes, agua y tensioactivos CUNA NC
956-IITUTELA
PROFESSIONAL
SC35Contractual
Technical Reference
N° F201.D02Se utiliza puro o
diluido en los
sistemas limpia/
lavacristales
(*) ADVERTENCIA No añadir ni mezclar líquidos con características diferentes a las descritas.
(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLUUPy al 40% de agua desmineralizada.
195

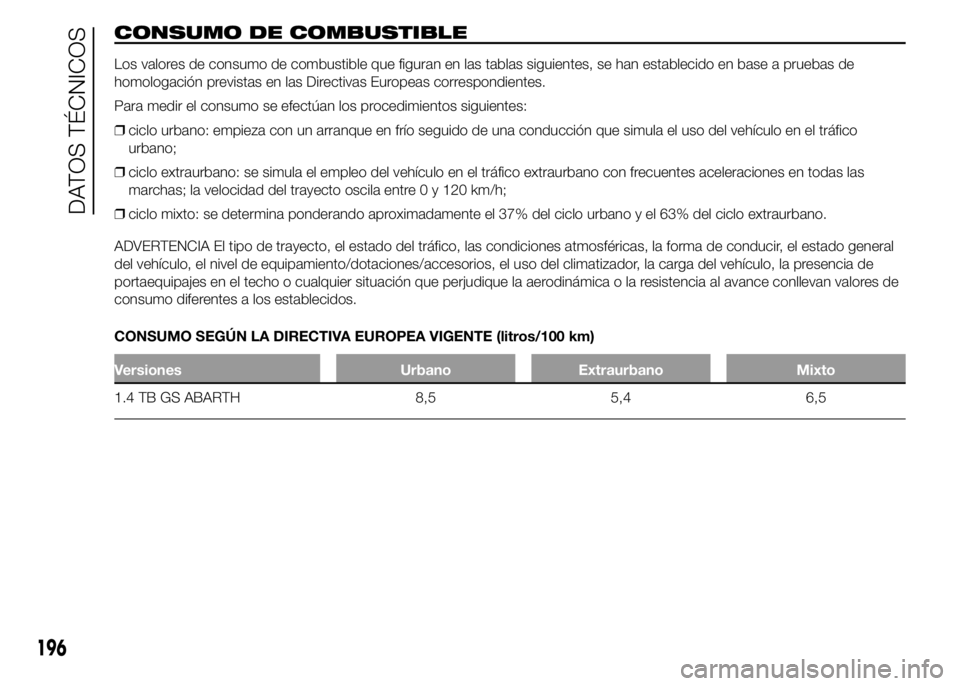

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible que figuran en las tablas siguientes, se han establecido en base a pruebas de
homologación previstas en las Directivas Europeas correspondientes.
Para medir el consumo se efectúan los procedimientos siguientes:
❒ciclo urbano: empieza con un arranque en frío seguido de una conducción que simula el uso del vehículo en el tráfico
urbano;
❒ciclo extraurbano: se simula el empleo del vehículo en el tráfico extraurbano con frecuentes aceleraciones en todas las
marchas; la velocidad del trayecto oscila entre 0 y 120 km/h;
❒ciclo mixto: se determina ponderando aproximadamente el 37% del ciclo urbano y el 63% del ciclo extraurbano.
ADVERTENCIA El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, la forma de conducir, el estado general
del vehículo, el nivel de equipamiento/dotaciones/accesorios, el uso del climatizador, la carga del vehículo, la presencia de
portaequipajes en el techo o cualquier situación que perjudique la aerodinámica o la resistencia al avance conllevan valores de
consumo diferentes a los establecidos.
CONSUMO SEGÚN LA DIRECTIVA EUROPEA VIGENTE (litros/100 km)
Versiones Urbano Extraurbano Mixto
1.4 TB GS ABARTH 8,5 5,4 6,5
196
