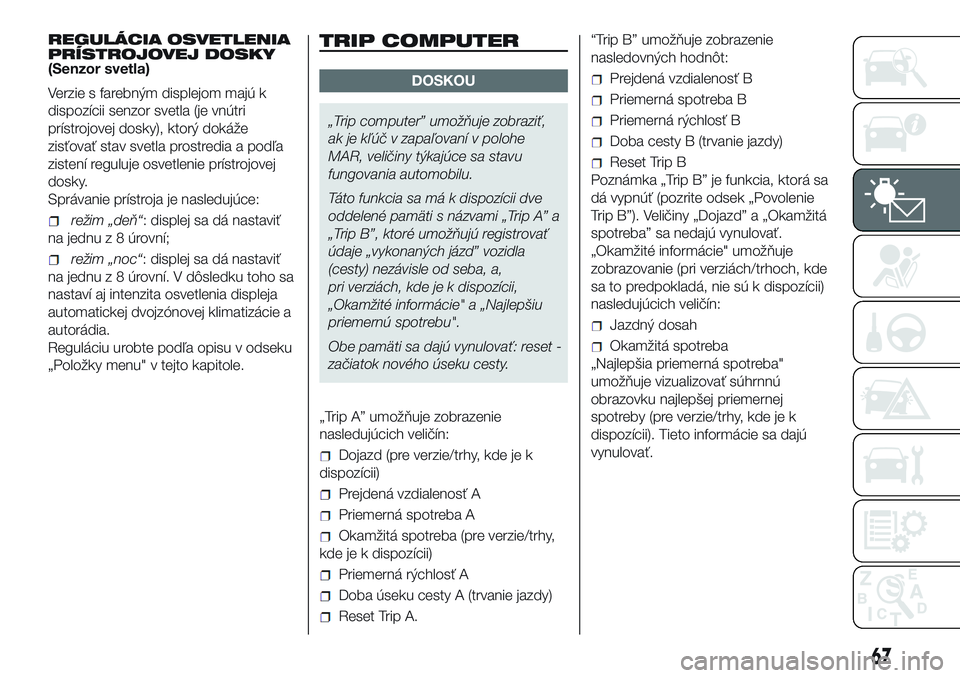

REGULÁCIA OSVETLENIA
PRÍSTROJOVEJ DOSKY
(Senzor svetla)
Verzie s farebným displejom majú k
dispozícii senzor svetla (je vnútri
prístrojovej dosky), ktorý dokáže
zisťovať stav svetla prostredia a podľa
zistení reguluje osvetlenie prístrojovej
dosky.
Správanie prístroja je nasledujúce:
režim „deň“: displej sa dá nastaviť
na jednuz8úrovní;
režim „noc“: displej sa dá nastaviť
na jednuz8úrovní. V dôsledku toho sa
nastaví aj intenzita osvetlenia displeja
automatickej dvojzónovej klimatizácie a
autorádia.
Reguláciu urobte podľa opisu v odseku
„Položky menu" v tejto kapitole.
TRIP COMPUTER
DOSKOU
„Trip computer” umožňuje zobraziť,
ak je kľúč v zapaľovaní v polohe
MAR, veličiny týkajúce sa stavu
fungovania automobilu.
Táto funkcia sa má k dispozícii dve
oddelené pamäti s názvami „Trip A” a
„Trip B”, ktoré umožňujú registrovať
údaje „vykonaných jázd” vozidla
(cesty) nezávisle od seba, a,
pri verziách, kde je k dispozícii,
„Okamžité informácie" a „Najlepšiu
priemernú spotrebu".
Obe pamäti sa dajú vynulovať: reset -
začiatok nového úseku cesty.
„Trip A” umožňuje zobrazenie
nasledujúcich veličín:
Dojazd (pre verzie/trhy, kde je k
dispozícii)
Prejdená vzdialenosť A
Priemerná spotreba A
Okamžitá spotreba (pre verzie/trhy,
kde je k dispozícii)
Priemerná rýchlosť A
Doba úseku cesty A (trvanie jazdy)
Reset Trip A.“Trip B” umožňuje zobrazenie
nasledovných hodnôt:
Prejdená vzdialenosť B
Priemerná spotreba B
Priemerná rýchlosť B
Doba cesty B (trvanie jazdy)
Reset Trip B
Poznámka „Trip B” je funkcia, ktorá sa
dá vypnúť (pozrite odsek „Povolenie
Trip B”). Veličiny „Dojazd” a „Okamžitá
spotreba” sa nedajú vynulovať.
„Okamžité informácie" umožňuje
zobrazovanie (pri verziách/trhoch, kde
sa to predpokladá, nie sú k dispozícii)
nasledujúcich veličín:
Jazdný dosah
Okamžitá spotreba
„Najlepšia priemerná spotreba"
umožňuje vizualizovať súhrnnú
obrazovku najlepšej priemernej
spotreby (pre verzie/trhy, kde je k
dispozícii). Tieto informácie sa dajú
vynulovať.
67

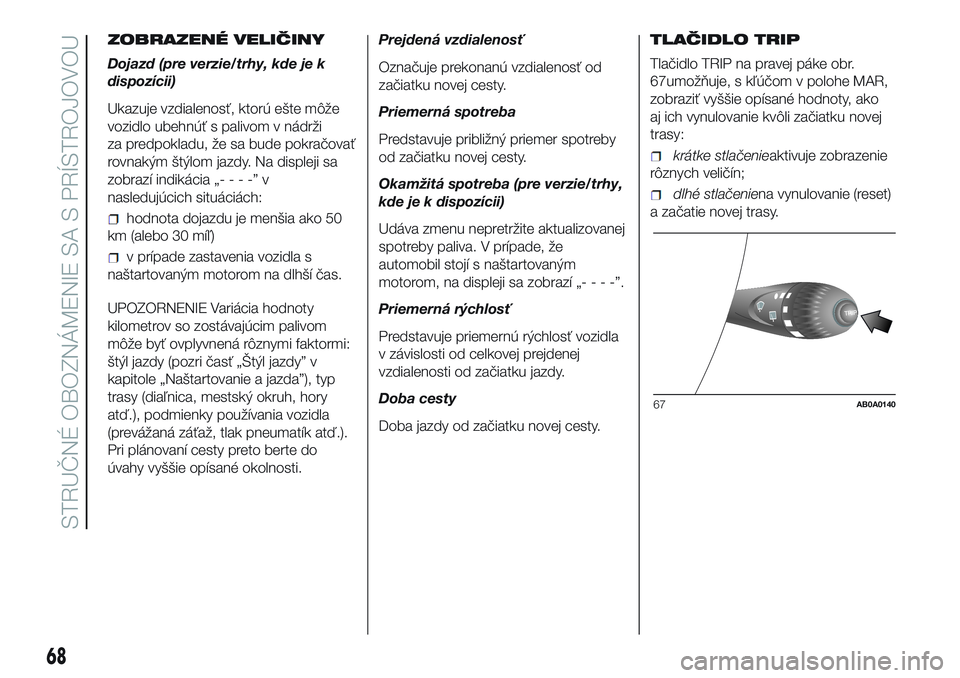

ZOBRAZENÉ VELIČINY
Dojazd (pre verzie/trhy, kde je k
dispozícii)
Ukazuje vzdialenosť, ktorú ešte môže
vozidlo ubehnúť s palivom v nádrži
za predpokladu, že sa bude pokračovať
rovnakým štýlom jazdy. Na displeji sa
zobrazí indikácia „- - - -” v
nasledujúcich situáciách:
hodnota dojazdu je menšia ako 50
km (alebo 30 míľ)
v prípade zastavenia vozidla s
naštartovaným motorom na dlhší čas.
UPOZORNENIE Variácia hodnoty
kilometrov so zostávajúcim palivom
môže byť ovplyvnená rôznymi faktormi:
štýl jazdy (pozri časť „Štýl jazdy” v
kapitole „Naštartovanie a jazda”), typ
trasy (diaľnica, mestský okruh, hory
atď.), podmienky používania vozidla
(prevážaná záťaž, tlak pneumatík atď.).
Pri plánovaní cesty preto berte do
úvahy vyššie opísané okolnosti.Prejdená vzdialenosť
Označuje prekonanú vzdialenosť od
začiatku novej cesty.
Priemerná spotreba
Predstavuje približný priemer spotreby
od začiatku novej cesty.
Okamžitá spotreba (pre verzie/trhy,
kde je k dispozícii)
Udáva zmenu nepretržite aktualizovanej
spotreby paliva. V prípade, že
automobil stojí s naštartovaným
motorom, na displeji sa zobrazí „- - - -”.
Priemerná rýchlosť
Predstavuje priemernú rýchlosť vozidla
v závislosti od celkovej prejdenej
vzdialenosti od začiatku jazdy.
Doba cesty
Doba jazdy od začiatku novej cesty.TLAČIDLO TRIP
Tlačidlo TRIP na pravej páke obr.
67umožňuje, s kľúčom v polohe MAR,
zobraziť vyššie opísané hodnoty, ako
aj ich vynulovanie kvôli začiatku novej
trasy:
krátke stlačenieaktivuje zobrazenie
rôznych veličín;
dlhé stlačeniena vynulovanie (reset)
a začatie novej trasy.
TRIPTRIP
67AB0A0140
68
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

Nová cesta
Začína po vynulovaní hodnôt:
„manuálnom” používateľom,
stlačením príslušného tlačidla;
„automaticky”, keď „prejdená
vzdialenosť” dosiahne hodnotu 99999,9
km alebo keď „doba cesty” dosiahne
hodnotu 999,59 (999 hodín a 59 minút);
po každom odpojení a následnom
zapojení akumulátora.
UPOZORNENIE Vynulovanie vykonané
pri zobrazení „Trip A” alebo „Trip B“
vynuluje iba veličiny týkajúce sa
zobrazenej funkcie.
Proces začiatku jazdy
So štartovacím kľúčom v polohe MAR,
vykonať vynulovanie (reset) stlačením
a podržaním tlačidla TRIP viac ako
2 sekundy.
Výstup z funkcie Trip
Z funkcie TRIP automaticky vystúpite
po zobrazení všetkých veličín alebo
stlačením tlačidla MENU
dlhšie ako
1 sekundu.
69

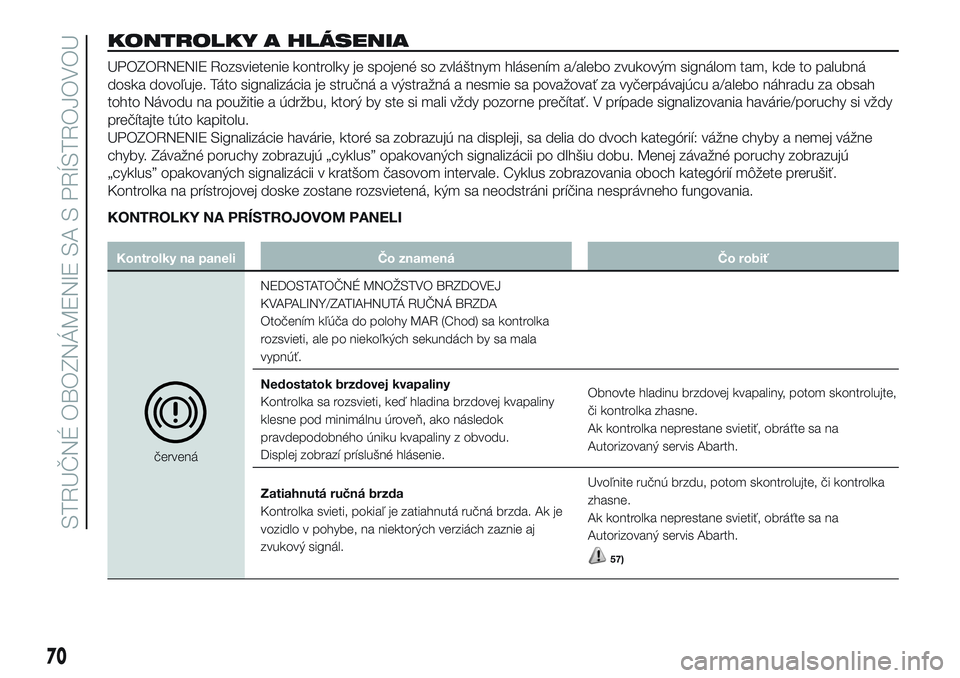

KONTROLKY A HLÁSENIA
UPOZORNENIE Rozsvietenie kontrolky je spojené so zvláštnym hlásením a/alebo zvukovým signálom tam, kde to palubná
doska dovoľuje. Táto signalizácia je stručná a výstražná a nesmie sa považovať za vyčerpávajúcu a/alebo náhradu za obsah
tohto Návodu na použitie a údržbu, ktorý by ste si mali vždy pozorne prečítať. V prípade signalizovania havárie/poruchy si vždy
prečítajte túto kapitolu.
UPOZORNENIE Signalizácie havárie, ktoré sa zobrazujú na displeji, sa delia do dvoch kategórií: vážne chyby a nemej vážne
chyby. Závažné poruchy zobrazujú „cyklus” opakovaných signalizácii po dlhšiu dobu. Menej závažné poruchy zobrazujú
„cyklus” opakovaných signalizácii v kratšom časovom intervale. Cyklus zobrazovania oboch kategórií môžete prerušiť.
Kontrolka na prístrojovej doske zostane rozsvietená, kým sa neodstráni príčina nesprávneho fungovania.
KONTROLKY NA PRÍSTROJOVOM PANELI
Kontrolky na paneli Čo znamená Čo robiť
červenáNEDOSTATOČNÉ MNOŽSTVO BRZDOVEJ
KVAPALINY/ZATIAHNUTÁ RUČNÁ BRZDA
Otočením kľúča do polohy MAR (Chod) sa kontrolka
rozsvieti, ale po niekoľkých sekundách by sa mala
vypnúť.
Nedostatok brzdovej kvapaliny
Kontrolka sa rozsvieti, keď hladina brzdovej kvapaliny
klesne pod minimálnu úroveň, ako následok
pravdepodobného úniku kvapaliny z obvodu.
Displej zobrazí príslušné hlásenie.Obnovte hladinu brzdovej kvapaliny, potom skontrolujte,
či kontrolka zhasne.
Ak kontrolka neprestane svietiť, obráťte sa na
Autorizovaný servis Abarth.
Zatiahnutá ručná brzda
Kontrolka svieti, pokiaľ je zatiahnutá ručná brzda. Ak je
vozidlo v pohybe, na niektorých verziách zaznie aj
zvukový signál.Uvoľnite ručnú brzdu, potom skontrolujte, či kontrolka
zhasne.
Ak kontrolka neprestane svietiť, obráťte sa na
Autorizovaný servis Abarth.
57)
70
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

Kontrolky na paneli Čo znamená Čo robiť
červená
jantárová žltá
jantárová žltáPORUCHA EBD
Súčasné rozsvietenie kontroliek pri naštartovanom
motore indikuje poruchu systému EBD alebo to, že
systém nie je k dispozícii. V tomto prípade sa pri
prudkom brzdení môžu predčasne zablokovať zadné
kolesá, s možnosťou vybočenia z jazdnej dráhy.
Displej zobrazí príslušné hlásenie.Jazdite veľmi opatrne a okamžite sa dostavte do
Autorizovaného servisu Abarth kontrole zariadenia.
červenáPORUCHA AIRBAGOV
Otočením kľúča do polohy MAR sa kontrolka rozsvieti,
ale po niekoľkých sekundách by sa mala vypnúť.
Trvalé svietenie kontrolky znamená poruchu v systéme
airbagov.
Displej zobrazí príslušné hlásenie.
58) 59)
červenáNEZAPNUTÉ BEZPEČNOSTNÉ PÁSY
(pre verzie/trhy, kde sa dodáva)
Kontrolka bude svietiť neprerušovane, keď vozidlo stojí
a bezpečnostný pás na strane vodiča alebo spolujazdca
(keď je spolujazdec na sedadle) nie je zapnutý.
Kontrolka začne blikať, spolu so zvukovou signalizáciou
(bzučiak), keď je vozidlo v pohybe a bezpečnostné pásy
na predných sedadlách nie sú správne zapnuté.Pre trvalú deaktiváciu zvukovej signalizácie (bzučiaka)
systému S.B.R. (Seat Belt Reminder) sa obráťte na
Autorizovaný servis Abarth. Systém je možné znovu
aktivovať pomocou menu nastavenia.
71

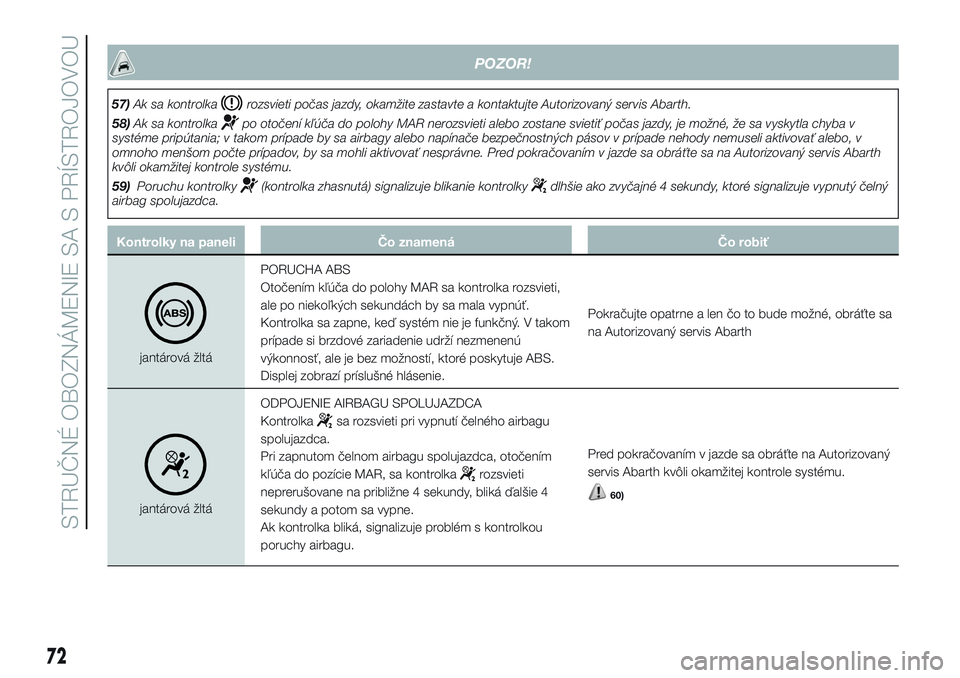

POZOR!
57)Ak sa kontrolkarozsvieti počas jazdy, okamžite zastavte a kontaktujte Autorizovaný servis Abarth.
58)Ak sa kontrolka
po otočení kľúča do polohy MAR nerozsvieti alebo zostane svietiť počas jazdy, je možné, že sa vyskytla chyba v
systéme pripútania; v takom prípade by sa airbagy alebo napínače bezpečnostných pásov v prípade nehody nemuseli aktivovať alebo, v
omnoho menšom počte prípadov, by sa mohli aktivovať nesprávne. Pred pokračovaním v jazde sa obráťte sa na Autorizovaný servis Abarth
kvôli okamžitej kontrole systému.
59)Poruchu kontrolky
(kontrolka zhasnutá) signalizuje blikanie kontrolkydlhšie ako zvyčajné 4 sekundy, ktoré signalizuje vypnutý čelný
airbag spolujazdca.
Kontrolky na paneli Čo znamená Čo robiť
jantárová žltáPORUCHA ABS
Otočením kľúča do polohy MAR sa kontrolka rozsvieti,
ale po niekoľkých sekundách by sa mala vypnúť.
Kontrolka sa zapne, keď systém nie je funkčný. V takom
prípade si brzdové zariadenie udrží nezmenenú
výkonnosť, ale je bez možností, ktoré poskytuje ABS.
Displej zobrazí príslušné hlásenie.Pokračujte opatrne a len čo to bude možné, obráťte sa
na Autorizovaný servis Abarth
jantárová žltáODPOJENIE AIRBAGU SPOLUJAZDCA
Kontrolka
sa rozsvieti pri vypnutí čelného airbagu
spolujazdca.
Pri zapnutom čelnom airbagu spolujazdca, otočením
kľúča do pozície MAR, sa kontrolka
rozsvieti
neprerušovane na približne 4 sekundy, bliká ďalšie 4
sekundy a potom sa vypne.
Ak kontrolka bliká, signalizuje problém s kontrolkou
poruchy airbagu.Pred pokračovaním v jazde sa obráťte na Autorizovaný
servis Abarth kvôli okamžitej kontrole systému.
60)
72
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

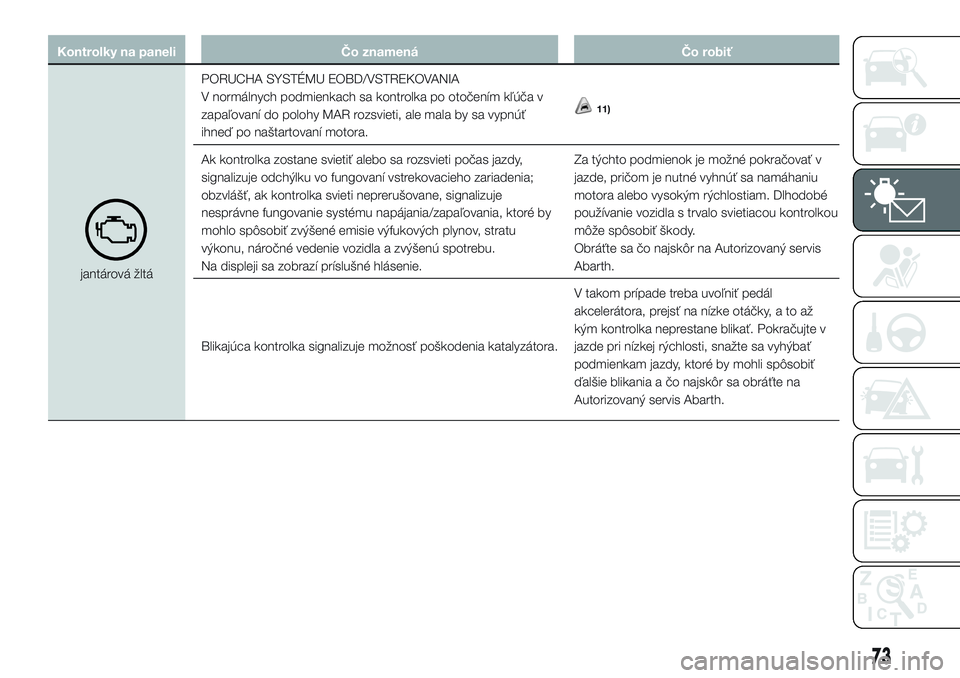

Kontrolky na paneli Čo znamená Čo robiť
jantárová žltáPORUCHA SYSTÉMU EOBD/VSTREKOVANIA
V normálnych podmienkach sa kontrolka po otočením kľúča v
zapaľovaní do polohy MAR rozsvieti, ale mala by sa vypnúť
ihneď po naštartovaní motora.
11)
Ak kontrolka zostane svietiť alebo sa rozsvieti počas jazdy,
signalizuje odchýlku vo fungovaní vstrekovacieho zariadenia;
obzvlášť, ak kontrolka svieti neprerušovane, signalizuje
nesprávne fungovanie systému napájania/zapaľovania, ktoré by
mohlo spôsobiť zvýšené emisie výfukových plynov, stratu
výkonu, náročné vedenie vozidla a zvýšenú spotrebu.
Na displeji sa zobrazí príslušné hlásenie.Za týchto podmienok je možné pokračovať v
jazde, pričom je nutné vyhnúť sa namáhaniu
motora alebo vysokým rýchlostiam. Dlhodobé
používanie vozidla s trvalo svietiacou kontrolkou
môže spôsobiť škody.
Obráťte sa čo najskôr na Autorizovaný servis
Abarth.
Blikajúca kontrolka signalizuje možnosť poškodenia katalyzátora.V takom prípade treba uvoľniť pedál
akcelerátora, prejsť na nízke otáčky, a to až
kým kontrolka neprestane blikať. Pokračujte v
jazde pri nízkej rýchlosti, snažte sa vyhýbať
podmienkam jazdy, ktoré by mohli spôsobiť
ďalšie blikania a čo najskôr sa obráťte na
Autorizovaný servis Abarth.
73

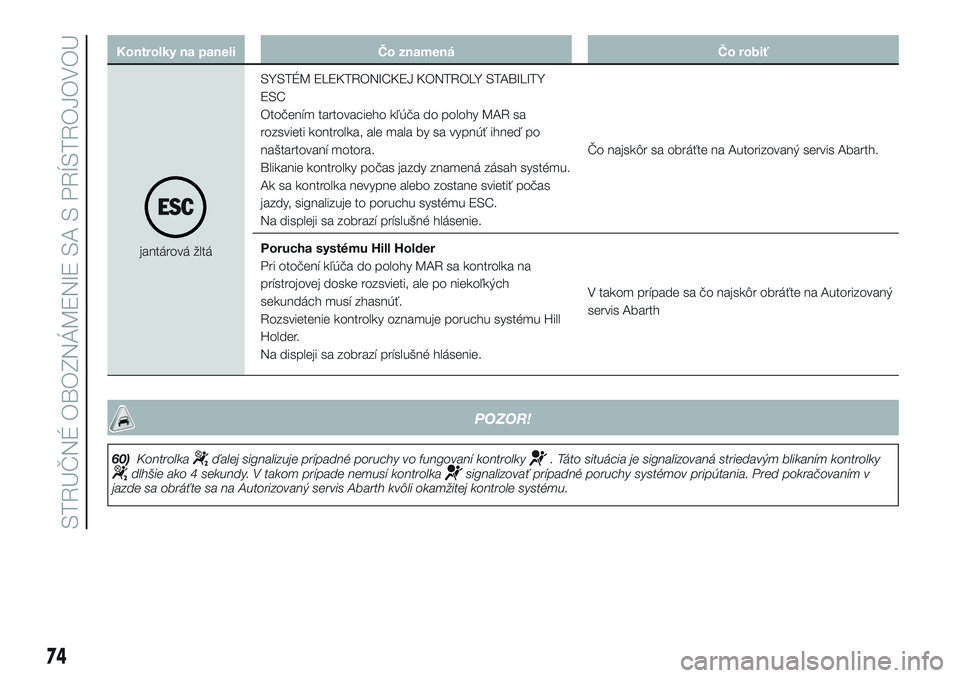

Kontrolky na paneli Čo znamená Čo robiť
jantárová žltáSYSTÉM ELEKTRONICKEJ KONTROLY STABILITY
ESC
Otočením tartovacieho kľúča do polohy MAR sa
rozsvieti kontrolka, ale mala by sa vypnúť ihneď po
naštartovaní motora.
Blikanie kontrolky počas jazdy znamená zásah systému.
Ak sa kontrolka nevypne alebo zostane svietiť počas
jazdy, signalizuje to poruchu systému ESC.
Na displeji sa zobrazí príslušné hlásenie.Čo najskôr sa obráťte na Autorizovaný servis Abarth.
Porucha systému Hill Holder
Pri otočení kľúča do polohy MAR sa kontrolka na
prístrojovej doske rozsvieti, ale po niekoľkých
sekundách musí zhasnúť.
Rozsvietenie kontrolky oznamuje poruchu systému Hill
Holder.
Na displeji sa zobrazí príslušné hlásenie.V takom prípade sa čo najskôr obráťte na Autorizovaný
servis Abarth
POZOR!
60)Kontrolkaďalej signalizuje prípadné poruchy vo fungovaní kontrolky. Táto situácia je signalizovaná striedavým blikaním kontrolkydlhšie ako 4 sekundy. V takom prípade nemusí kontrolkasignalizovať prípadné poruchy systémov pripútania. Pred pokračovaním v
jazde sa obráťte sa na Autorizovaný servis Abarth kvôli okamžitej kontrole systému.
74
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU

POZOR!
11)Ak sa pootočením štartovacieho kľúča do pozície MAR kontrolkanerozsvieti alebo sa rozsvieti počas jazdy nastálo alebo blikaním (u
niektorých verzií zároveň so správou zobrazenou na displeji), obráťte sa čo najskôr na Autorizovaný servis Abarth. Fungovanie kontrolky
môžu overiť prostredníctvom príslušného zariadenia policajti, ktorí kontrolujú premávku. Riaďte sa predpismi platnými v krajine, v ktorej
jazdíte.
Kontrolky na paneli Čo znamená Čo robiť
zelenýOBRYSOVÉ A STRETÁVACIE SVETLÁ
Kontrolka sa rozsvieti pri zapnutí obrysových alebo
stretávacích svetiel.
FOLLOW ME HOME
Pri používaní tohto zariadenia sa kontrolka sa rozsvieti
(pozrite odsek „Zariadenie Follow me home” v kapitole
„Oboznámenie sa s vozidlom”).
Na displeji sa zobrazí príslušné hlásenie.
zelenáĽAVÉ SMEROVÉ SVETLO
Kontrolka sa rozsvieti, keď sa páčka ovládania
smerových svetiel (smeroviek) posunie smerom nadol
alebo, spolu s pravou smerovkou, keď stlačíte tlačidlo
núdzových svetiel.
zelenáPRAVÉ SMEROVÉ SVETLO
Kontrolka sa rozsvieti, keď sa páčka ovládania
smerových svetiel (smerovky) posunie smerom nahor
alebo keď spolu s ľavou smerovkou stlačíte tlačidlo
núdzových svetiel.
75

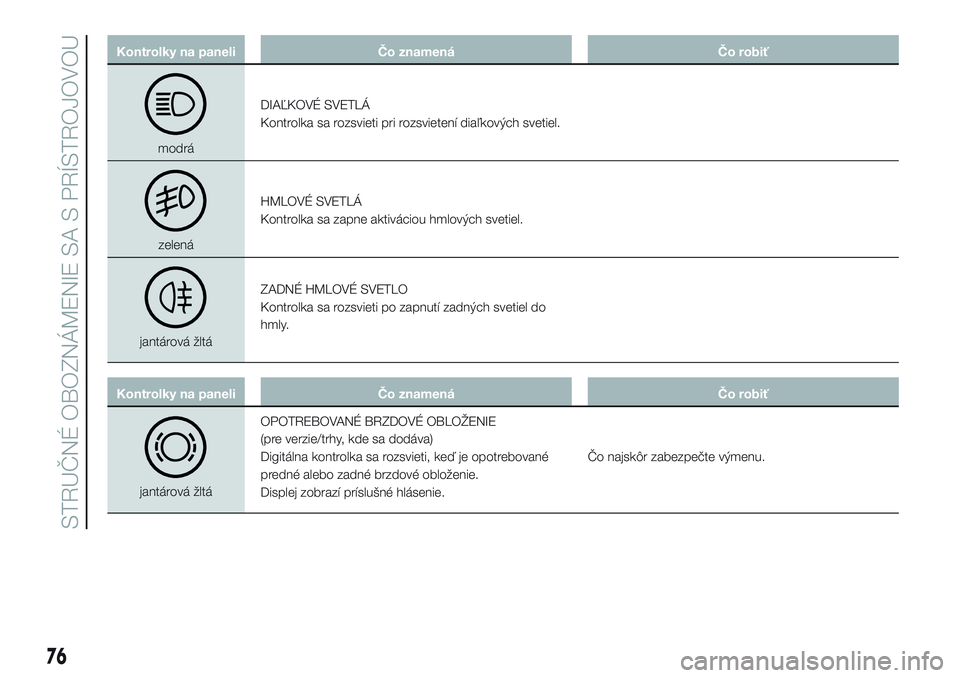

Kontrolky na paneli Čo znamená Čo robiť
modráDIAĽKOVÉ SVETLÁ
Kontrolka sa rozsvieti pri rozsvietení diaľkových svetiel.
zelenáHMLOVÉ SVETLÁ
Kontrolka sa zapne aktiváciou hmlových svetiel.
jantárová žltáZADNÉ HMLOVÉ SVETLO
Kontrolka sa rozsvieti po zapnutí zadných svetiel do
hmly.
Kontrolky na paneli Čo znamená Čo robiť
jantárová žltáOPOTREBOVANÉ BRZDOVÉ OBLOŽENIE
(pre verzie/trhy, kde sa dodáva)
Digitálna kontrolka sa rozsvieti, keď je opotrebované
predné alebo zadné brzdové obloženie.
Displej zobrazí príslušné hlásenie.Čo najskôr zabezpečte výmenu.
76
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU
