Abarth 500 2017 Manual de Empleo y Cuidado (in Spanish)

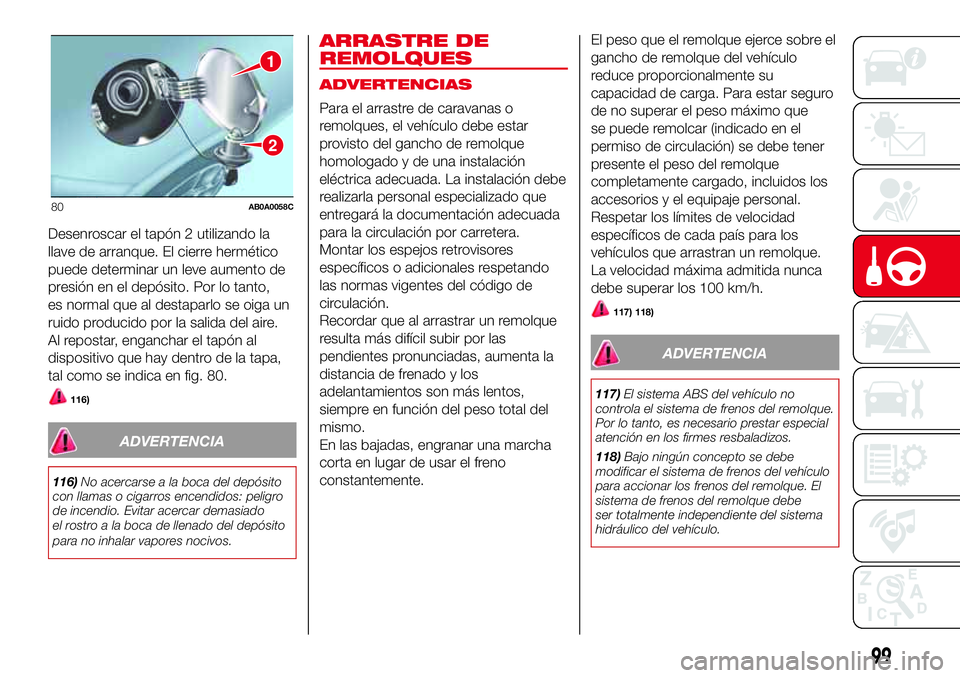

Desenroscar el tapón 2 utilizando la
llave de arranque. El cierre hermético
puede determinar un leve aumento de
presión en el depósito. Por lo tanto,
es normal que al destaparlo se oiga un
ruido producido por la salida del aire.
Al repostar, enganchar el tapón al
dispositivo que hay dentro de la tapa,
tal como se indica en fig. 80.
116)
ADVERTENCIA
116)No acercarse a la boca del depósito
con llamas o cigarros encendidos: peligro
de incendio. Evitar acercar demasiado
el rostro a la boca de llenado del depósito
para no inhalar vapores nocivos.
ARRASTRE DE
REMOLQUES
ADVERTENCIAS
Para el arrastre de caravanas o
remolques, el vehículo debe estar
provisto del gancho de remolque
homologado y de una instalación
eléctrica adecuada. La instalación debe
realizarla personal especializado que
entregará la documentación adecuada
para la circulación por carretera.
Montar los espejos retrovisores
específicos o adicionales respetando
las normas vigentes del código de
circulación.
Recordar que al arrastrar un remolque
resulta más difícil subir por las
pendientes pronunciadas, aumenta la
distancia de frenado y los
adelantamientos son más lentos,
siempre en función del peso total del
mismo.
En las bajadas, engranar una marcha
corta en lugar de usar el freno
constantemente.El peso que el remolque ejerce sobre el
gancho de remolque del vehículo
reduce proporcionalmente su
capacidad de carga. Para estar seguro
de no superar el peso máximo que
se puede remolcar (indicado en el
permiso de circulación) se debe tener
presente el peso del remolque
completamente cargado, incluidos los
accesorios y el equipaje personal.
Respetar los límites de velocidad
específicos de cada país para los
vehículos que arrastran un remolque.
La velocidad máxima admitida nunca
debe superar los 100 km/h.
117) 118)
ADVERTENCIA
117)El sistema ABS del vehículo no
controla el sistema de frenos del remolque.
Por lo tanto, es necesario prestar especial
atención en los firmes resbaladizos.
118)Bajo ningún concepto se debe
modificar el sistema de frenos del vehículo
para accionar los frenos del remolque. El
sistema de frenos del remolque debe
ser totalmente independiente del sistema
hidráulico del vehículo.
1
2
80AB0A0058C
99

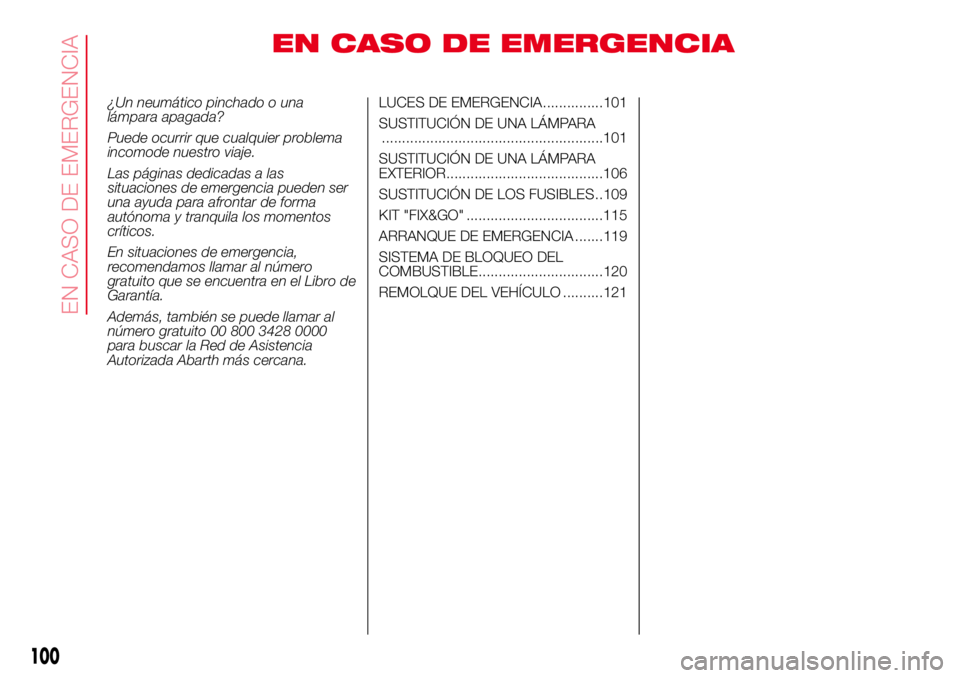

EN CASO DE EMERGENCIA
¿Un neumático pinchado o una
lámpara apagada?
Puede ocurrir que cualquier problema
incomode nuestro viaje.
Las páginas dedicadas a las
situaciones de emergencia pueden ser
una ayuda para afrontar de forma
autónoma y tranquila los momentos
críticos.
En situaciones de emergencia,
recomendamos llamar al número
gratuito que se encuentra en el Libro de
Garantía.
Además, también se puede llamar al
número gratuito 00 800 3428 0000
para buscar la Red de Asistencia
Autorizada Abarth más cercana.LUCES DE EMERGENCIA...............101
SUSTITUCIÓN DE UNA LÁMPARA
.......................................................101
SUSTITUCIÓN DE UNA LÁMPARA
EXTERIOR.......................................106
SUSTITUCIÓN DE LOS FUSIBLES ..109
KIT "FIX&GO" ..................................115
ARRANQUE DE EMERGENCIA .......119
SISTEMA DE BLOQUEO DEL
COMBUSTIBLE...............................120
REMOLQUE DEL VEHÍCULO ..........121
100
EN CASO DE EMERGENCIA

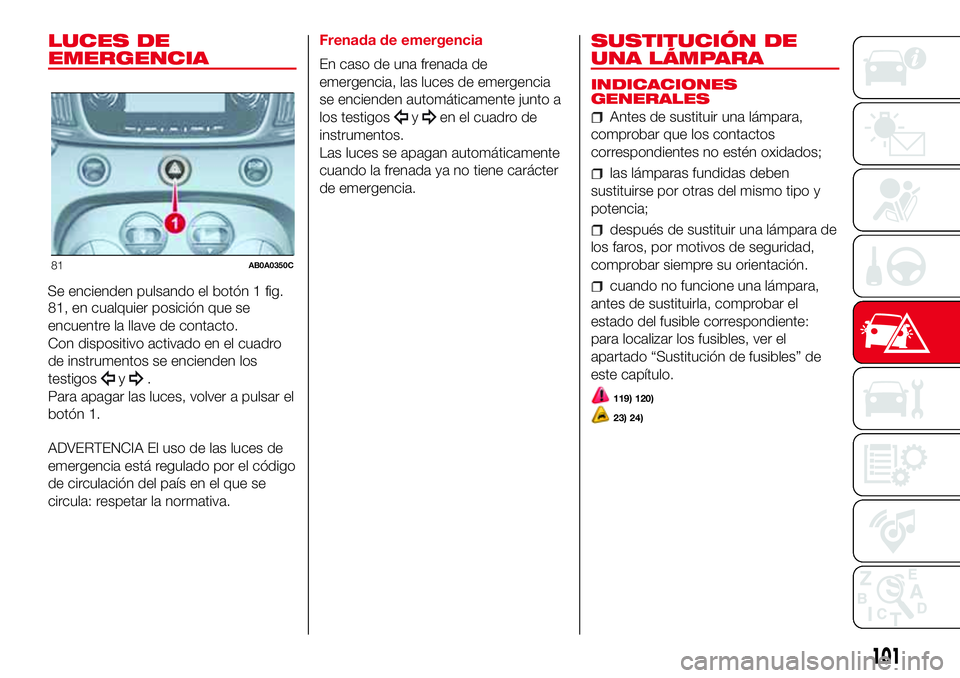

LUCES DE
EMERGENCIA
Se encienden pulsando el botón 1 fig.
81, en cualquier posición que se
encuentre la llave de contacto.
Con dispositivo activado en el cuadro
de instrumentos se encienden los
testigos
y.
Para apagar las luces, volver a pulsar el
botón 1.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código
de circulación del país en el que se
circula: respetar la normativa.Frenada de emergencia
En caso de una frenada de
emergencia, las luces de emergencia
se encienden automáticamente junto a
los testigos
yen el cuadro de
instrumentos.
Las luces se apagan automáticamente
cuando la frenada ya no tiene carácter
de emergencia.
SUSTITUCIÓN DE
UNA LÁMPARA
INDICACIONES
GENERALES
Antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
las lámparas fundidas deben
sustituirse por otras del mismo tipo y
potencia;
después de sustituir una lámpara de
los faros, por motivos de seguridad,
comprobar siempre su orientación.
cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado “Sustitución de fusibles” de
este capítulo.
119) 120)
23) 24)
81AB0A0350C
101

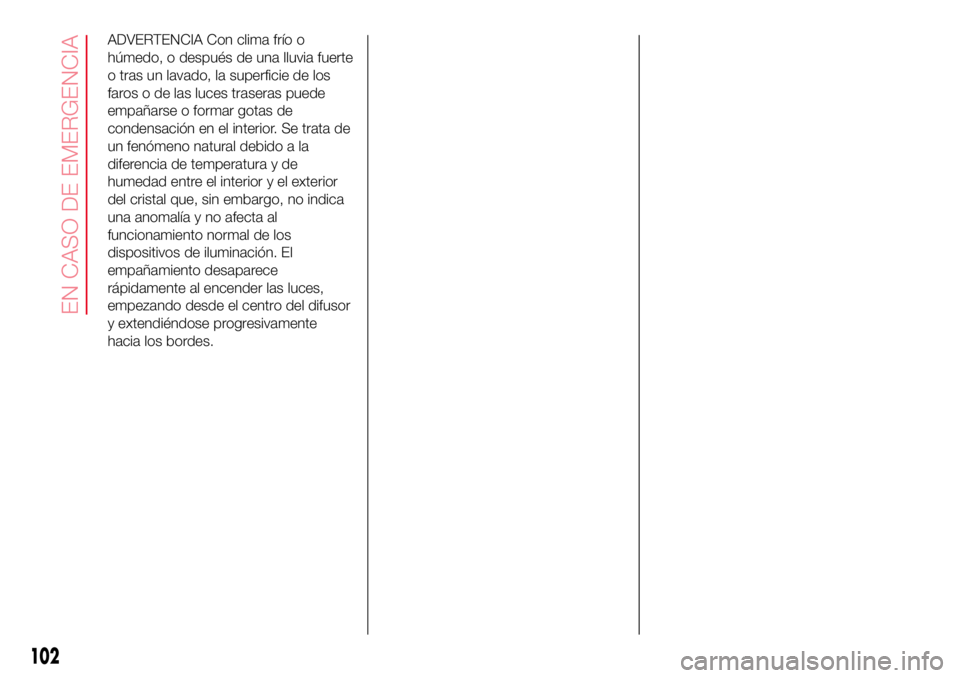

ADVERTENCIA Con clima frío o
húmedo, o después de una lluvia fuerte
o tras un lavado, la superficie de los
faros o de las luces traseras puede
empañarse o formar gotas de
condensación en el interior. Se trata de
un fenómeno natural debido a la
diferencia de temperatura y de
humedad entre el interior y el exterior
del cristal que, sin embargo, no indica
una anomalía y no afecta al
funcionamiento normal de los
dispositivos de iluminación. El
empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor
y extendiéndose progresivamente
hacia los bordes.
102
EN CASO DE EMERGENCIA

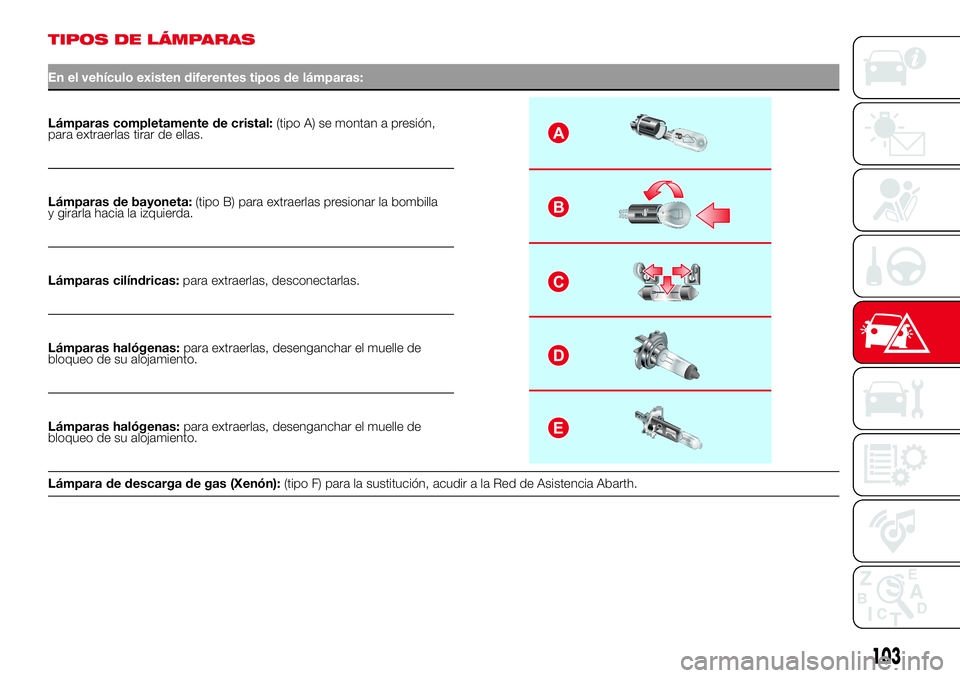

TIPOS DE LÁMPARAS
En el vehículo existen diferentes tipos de lámparas:
Lámparas completamente de cristal:(tipo A) se montan a presión,
para extraerlas tirar de ellas.A
B
C
D
E
Lámparas de bayoneta:(tipo B) para extraerlas presionar la bombilla
y girarla hacia la izquierda.
Lámparas cilíndricas:para extraerlas, desconectarlas.
Lámparas halógenas:para extraerlas, desenganchar el muelle de
bloqueo de su alojamiento.
Lámparas halógenas:para extraerlas, desenganchar el muelle de
bloqueo de su alojamiento.
Lámpara de descarga de gas (Xenón):(tipo F) para la sustitución, acudir a la Red de Asistencia Abarth.
103

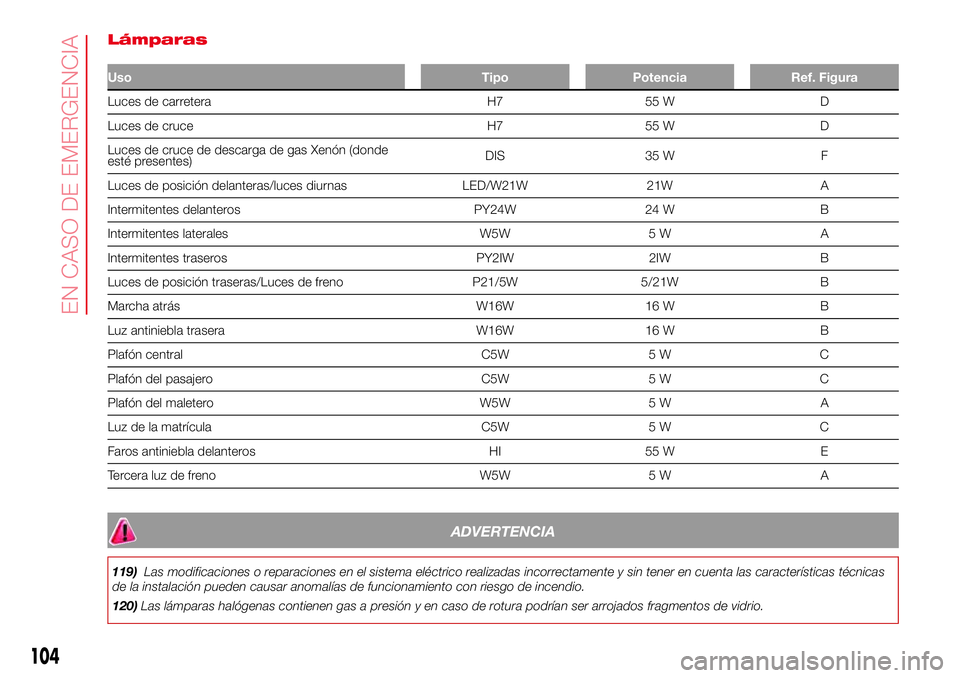

Lámparas
Uso Tipo Potencia Ref. Figura
Luces de carretera H7 55 W D
Luces de cruce H7 55 W D
Luces de cruce de descarga de gas Xenón (donde
esté presentes)DIS 35 W F
Luces de posición delanteras/luces diurnas LED/W21W 21W A
Intermitentes delanteros PY24W 24 W B
Intermitentes laterales W5W 5 W A
Intermitentes traseros PY2IW 2IW B
Luces de posición traseras/Luces de freno P21/5W 5/21W B
Marcha atrás W16W 16 W B
Luz antiniebla trasera W16W 16 W B
Plafón central C5W 5 W C
Plafón del pasajero C5W 5 W C
Plafón del maletero W5W 5 W A
Luz de la matrícula C5W 5 W C
Faros antiniebla delanteros HI 55 W E
Tercera luz de freno W5W 5 W A
ADVERTENCIA
119)Las modificaciones o reparaciones en el sistema eléctrico realizadas incorrectamente y sin tener en cuenta las características técnicas
de la instalación pueden causar anomalías de funcionamiento con riesgo de incendio.
120)Las lámparas halógenas contienen gas a presión y en caso de rotura podrían ser arrojados fragmentos de vidrio.
104
EN CASO DE EMERGENCIA

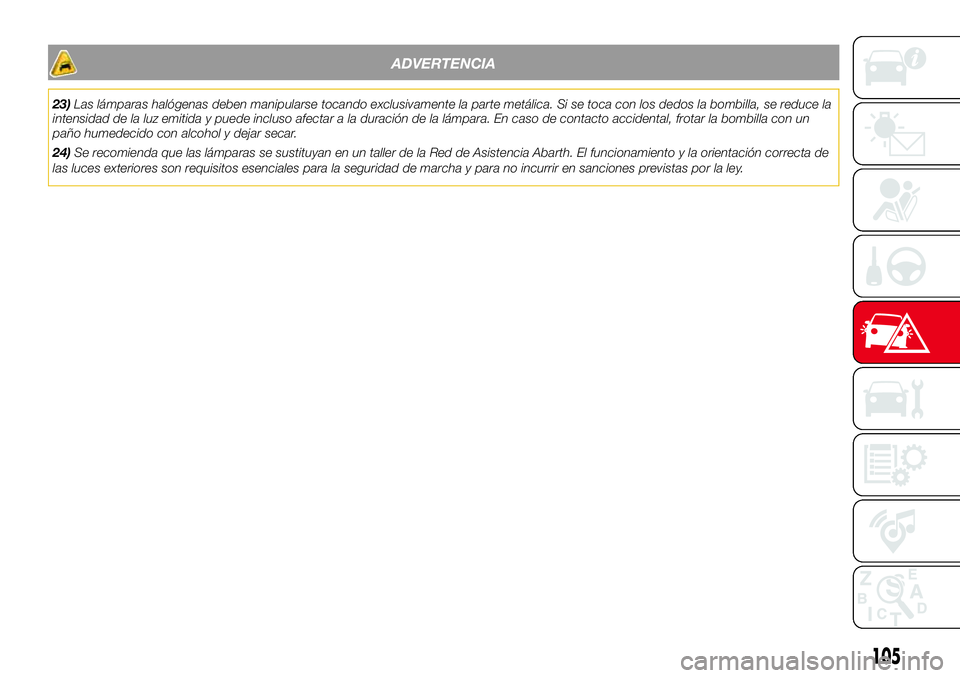

ADVERTENCIA
23)Las lámparas halógenas deben manipularse tocando exclusivamente la parte metálica. Si se toca con los dedos la bombilla, se reduce la
intensidad de la luz emitida y puede incluso afectar a la duración de la lámpara. En caso de contacto accidental, frotar la bombilla con un
paño humedecido con alcohol y dejar secar.
24)Se recomienda que las lámparas se sustituyan en un taller de la Red de Asistencia Abarth. El funcionamiento y la orientación correcta de
las luces exteriores son requisitos esenciales para la seguridad de marcha y para no incurrir en sanciones previstas por la ley.
105

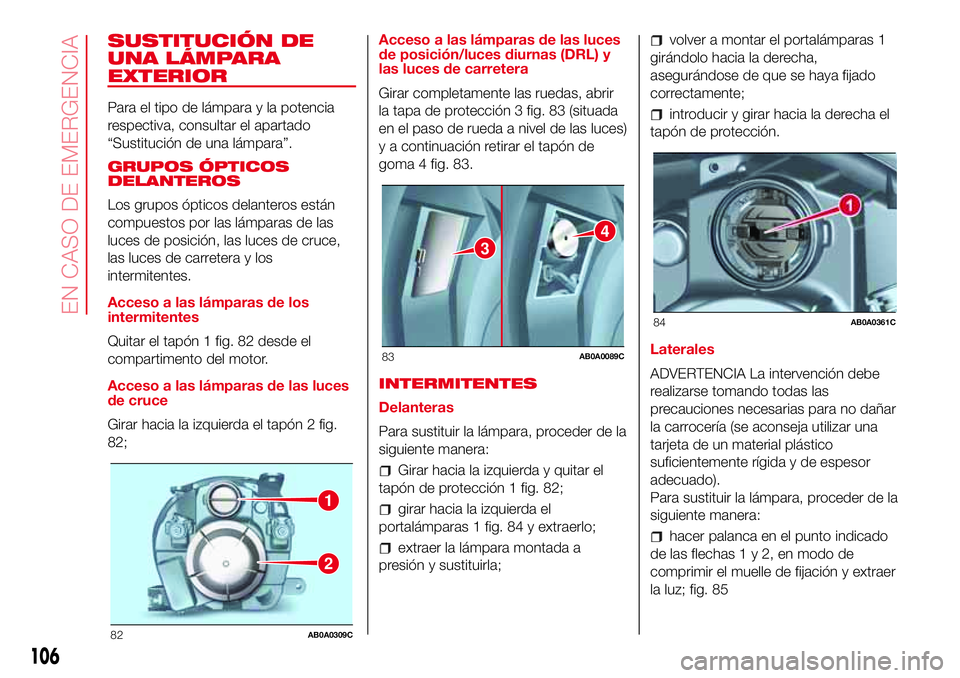

SUSTITUCIÓN DE
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y la potencia
respectiva, consultar el apartado
“Sustitución de una lámpara”.
GRUPOS ÓPTICOS
DELANTEROS
Los grupos ópticos delanteros están
compuestos por las lámparas de las
luces de posición, las luces de cruce,
las luces de carretera y los
intermitentes.
Acceso a las lámparas de los
intermitentes
Quitar el tapón 1 fig. 82 desde el
compartimento del motor.
Acceso a las lámparas de las luces
de cruce
Girar hacia la izquierda el tapón 2 fig.
82;Acceso a las lámparas de las luces
de posición/luces diurnas (DRL) y
las luces de carretera
Girar completamente las ruedas, abrir
la tapa de protección 3 fig. 83 (situada
en el paso de rueda a nivel de las luces)
y a continuación retirar el tapón de
goma 4 fig. 83.
INTERMITENTES
Delanteras
Para sustituir la lámpara, proceder de la
siguiente manera:
Girar hacia la izquierda y quitar el
tapón de protección 1 fig. 82;
girar hacia la izquierda el
portalámparas 1 fig. 84 y extraerlo;
extraer la lámpara montada a
presión y sustituirla;
volver a montar el portalámparas 1
girándolo hacia la derecha,
asegurándose de que se haya fijado
correctamente;
introducir y girar hacia la derecha el
tapón de protección.
Laterales
ADVERTENCIA La intervención debe
realizarse tomando todas las
precauciones necesarias para no dañar
la carrocería (se aconseja utilizar una
tarjeta de un material plástico
suficientemente rígida y de espesor
adecuado).
Para sustituir la lámpara, proceder de la
siguiente manera:
hacer palanca en el punto indicado
de las flechas1y2,enmodo de
comprimir el muelle de fijación y extraer
la luz; fig. 85
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
106
EN CASO DE EMERGENCIA

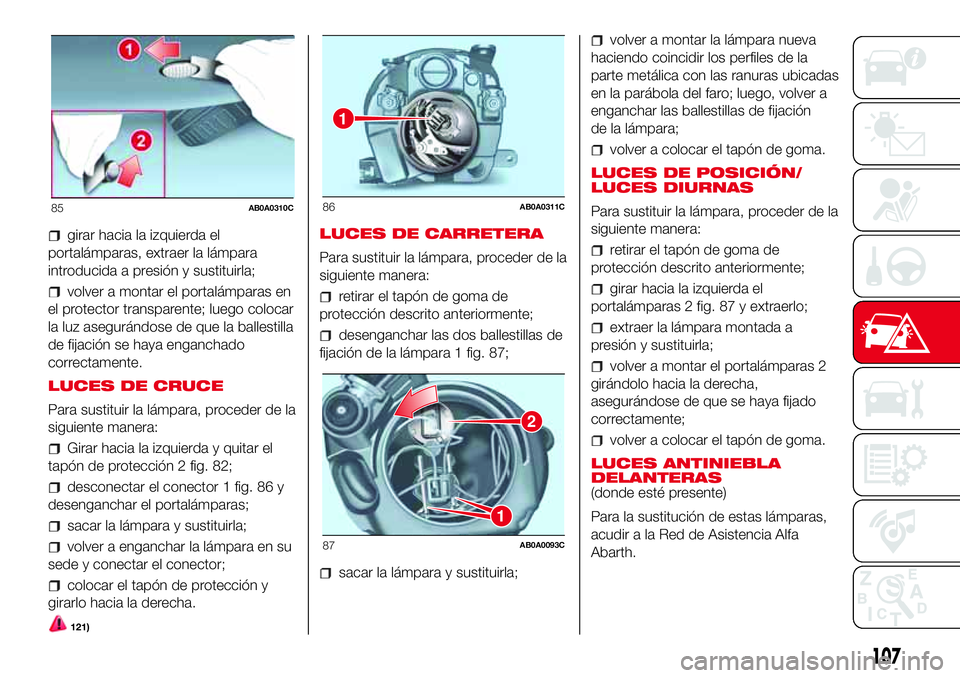

girar hacia la izquierda el
portalámparas, extraer la lámpara
introducida a presión y sustituirla;
volver a montar el portalámparas en
el protector transparente; luego colocar
la luz asegurándose de que la ballestilla
de fijación se haya enganchado
correctamente.
LUCES DE CRUCE
Para sustituir la lámpara, proceder de la
siguiente manera:
Girar hacia la izquierda y quitar el
tapón de protección 2 fig. 82;
desconectar el conector 1 fig. 86 y
desenganchar el portalámparas;
sacar la lámpara y sustituirla;
volver a enganchar la lámpara en su
sede y conectar el conector;
colocar el tapón de protección y
girarlo hacia la derecha.
121)
LUCES DE CARRETERA
Para sustituir la lámpara, proceder de la
siguiente manera:
retirar el tapón de goma de
protección descrito anteriormente;
desenganchar las dos ballestillas de
fijación de la lámpara 1 fig. 87;
sacar la lámpara y sustituirla;
volver a montar la lámpara nueva
haciendo coincidir los perfiles de la
parte metálica con las ranuras ubicadas
en la parábola del faro; luego, volver a
enganchar las ballestillas de fijación
de la lámpara;
volver a colocar el tapón de goma.
LUCES DE POSICIÓN/
LUCES DIURNAS
Para sustituir la lámpara, proceder de la
siguiente manera:
retirar el tapón de goma de
protección descrito anteriormente;
girar hacia la izquierda el
portalámparas 2 fig. 87 y extraerlo;
extraer la lámpara montada a
presión y sustituirla;
volver a montar el portalámparas 2
girándolo hacia la derecha,
asegurándose de que se haya fijado
correctamente;
volver a colocar el tapón de goma.
LUCES ANTINIEBLA
DELANTERAS
(donde esté presente)
Para la sustitución de estas lámparas,
acudir a la Red de Asistencia Alfa
Abarth.
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
107

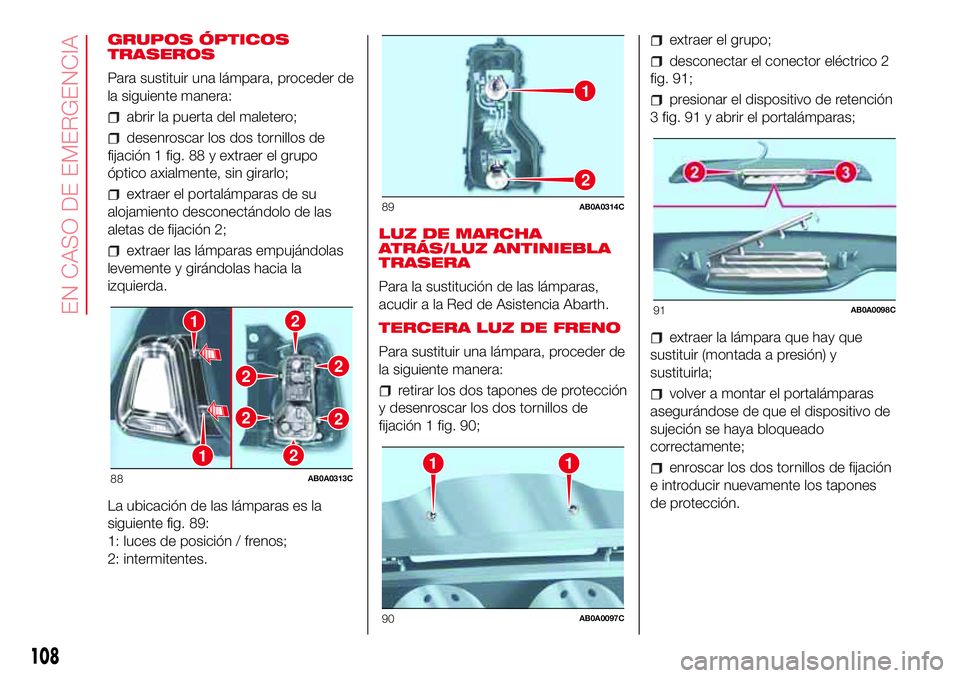

GRUPOS ÓPTICOS
TRASEROS
Para sustituir una lámpara, proceder de
la siguiente manera:
abrir la puerta del maletero;
desenroscar los dos tornillos de
fijación 1 fig. 88 y extraer el grupo
óptico axialmente, sin girarlo;
extraer el portalámparas de su
alojamiento desconectándolo de las
aletas de fijación 2;
extraer las lámparas empujándolas
levemente y girándolas hacia la
izquierda.
La ubicación de las lámparas es la
siguiente fig. 89:
1: luces de posición / frenos;
2: intermitentes.LUZ DE MARCHA
ATRÁS/LUZ ANTINIEBLA
TRASERA
Para la sustitución de las lámparas,
acudir a la Red de Asistencia Abarth.
TERCERA LUZ DE FRENO
Para sustituir una lámpara, proceder de
la siguiente manera:
retirar los dos tapones de protección
y desenroscar los dos tornillos de
fijación 1 fig. 90;
extraer el grupo;
desconectar el conector eléctrico 2
fig. 91;
presionar el dispositivo de retención
3 fig. 91 y abrir el portalámparas;
extraer la lámpara que hay que
sustituir (montada a presión) y
sustituirla;
volver a montar el portalámparas
asegurándose de que el dispositivo de
sujeción se haya bloqueado
correctamente;
enroscar los dos tornillos de fijación
e introducir nuevamente los tapones
de protección.
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
108
EN CASO DE EMERGENCIA
