Abarth 500 2019 Notice d'entretien (in French)

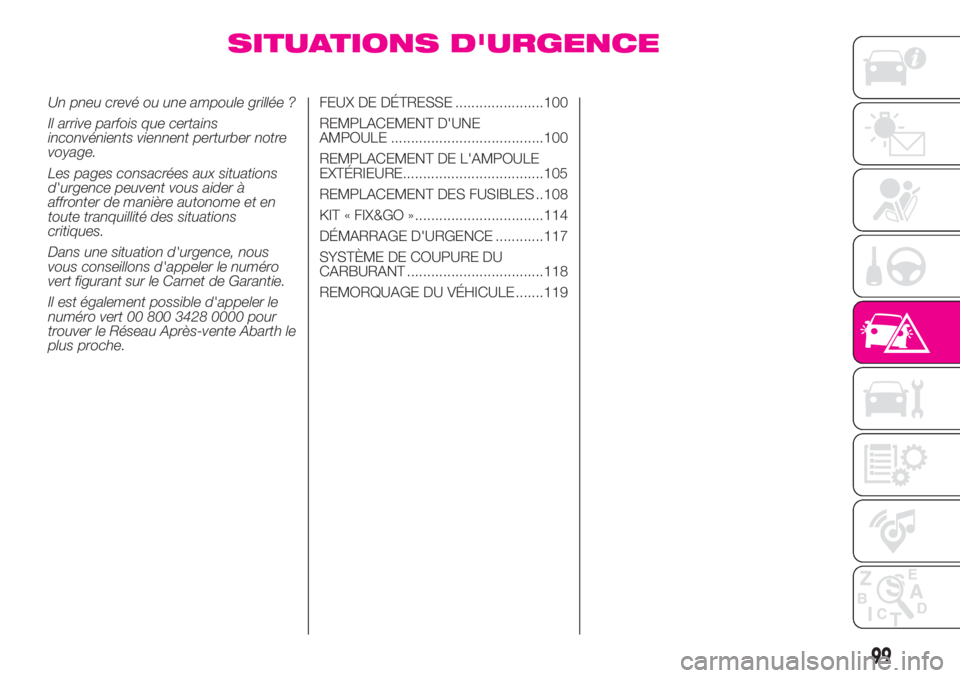

SITUATIONS D'URGENCE
Un pneu crevé ou une ampoule grillée ?
Il arrive parfois que certains
inconvénients viennent perturber notre
voyage.
Les pages consacrées aux situations
d'urgence peuvent vous aider à
affronter de manière autonome et en
toute tranquillité des situations
critiques.
Dans une situation d'urgence, nous
vous conseillons d'appeler le numéro
vert figurant sur le Carnet de Garantie.
Il est également possible d'appeler le
numéro vert 00 800 3428 0000 pour
trouver le Réseau Après-vente Abarth le
plus proche.FEUX DE DÉTRESSE ......................100
REMPLACEMENT D'UNE
AMPOULE ......................................100
REMPLACEMENT DE L'AMPOULE
EXTÉRIEURE...................................105
REMPLACEMENT DES FUSIBLES ..108
KIT « FIX&GO »................................114
DÉMARRAGE D'URGENCE ............117
SYSTÈME DE COUPURE DU
CARBURANT ..................................118
REMORQUAGE DU VÉHICULE .......119
99

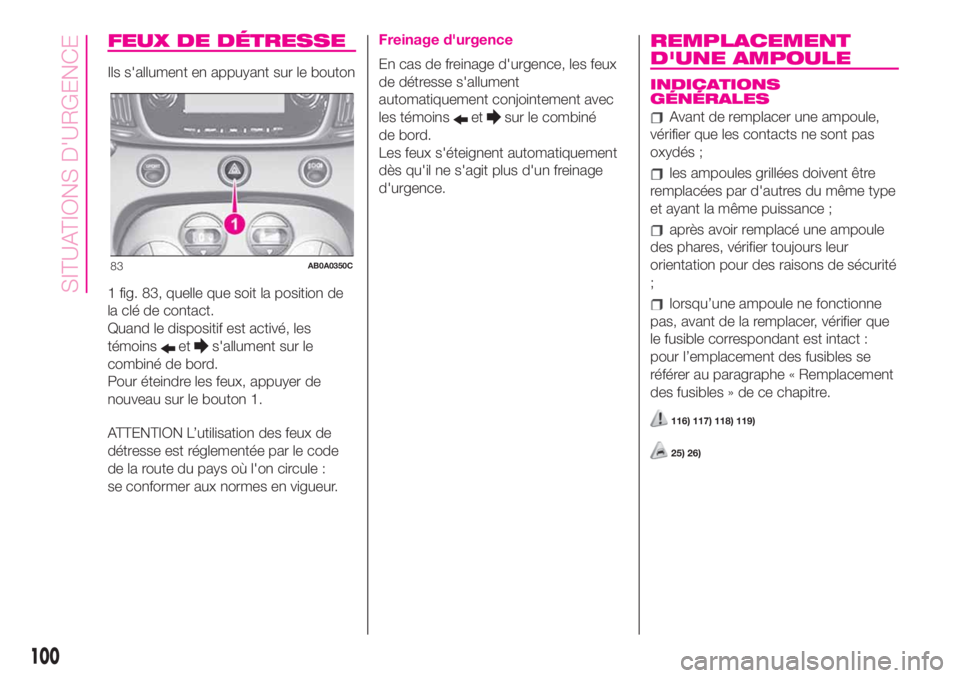

FEUX DE DÉTRESSE
Ils s'allument en appuyant sur le bouton
1 fig. 83, quelle que soit la position de
la clé de contact.
Quand le dispositif est activé, les
témoins
ets'allument sur le
combiné de bord.
Pour éteindre les feux, appuyer de
nouveau sur le bouton 1.
ATTENTION L’utilisation des feux de
détresse est réglementée par le code
de la route du pays où l'on circule :
se conformer aux normes en vigueur.
Freinage d'urgence
En cas de freinage d'urgence, les feux
de détresse s'allument
automatiquement conjointement avec
les témoins
etsur le combiné
de bord.
Les feux s'éteignent automatiquement
dès qu'il ne s'agit plus d'un freinage
d'urgence.
REMPLACEMENT
D'UNE AMPOULE
INDICATIONS
GÉNÉRALES
Avant de remplacer une ampoule,
vérifier que les contacts ne sont pas
oxydés ;
les ampoules grillées doivent être
remplacées par d'autres du même type
et ayant la même puissance ;
après avoir remplacé une ampoule
des phares, vérifier toujours leur
orientation pour des raisons de sécurité
;
lorsqu’une ampoule ne fonctionne
pas, avant de la remplacer, vérifier que
le fusible correspondant est intact :
pour l’emplacement des fusibles se
référer au paragraphe « Remplacement
des fusibles » de ce chapitre.
116) 117) 118) 119)
25) 26)
83AB0A0350C
100
SITUATIONS D'URGENCE

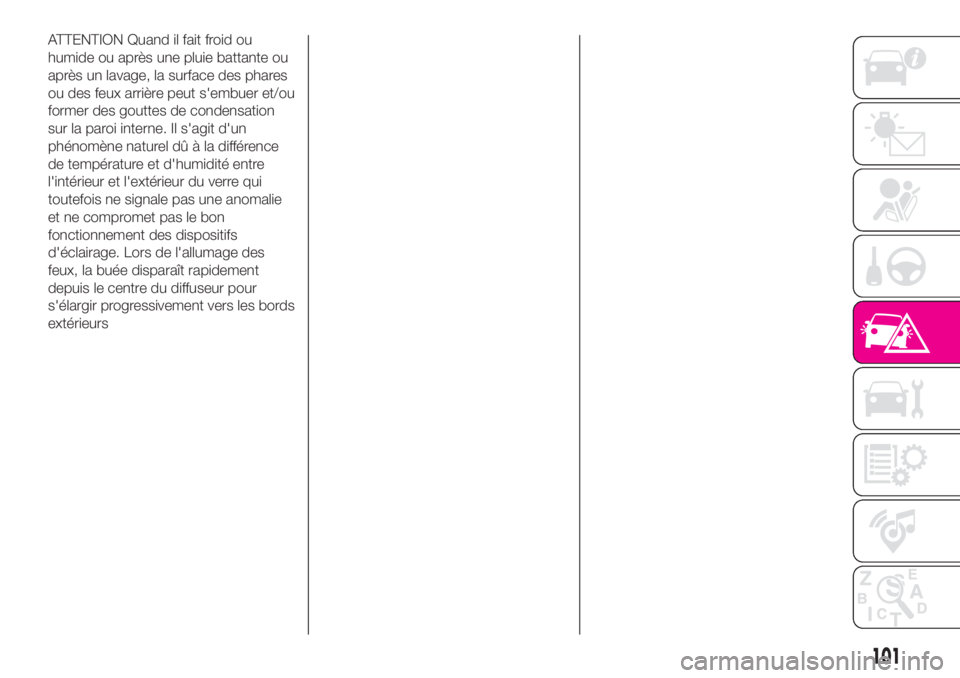

ATTENTION Quand il fait froid ou
humide ou après une pluie battante ou
après un lavage, la surface des phares
ou des feux arrière peut s'embuer et/ou
former des gouttes de condensation
sur la paroi interne. Il s'agit d'un
phénomène naturel dû à la différence
de température et d'humidité entre
l'intérieur et l'extérieur du verre qui
toutefois ne signale pas une anomalie
et ne compromet pas le bon
fonctionnement des dispositifs
d'éclairage. Lors de l'allumage des
feux, la buée disparaît rapidement
depuis le centre du diffuseur pour
s'élargir progressivement vers les bords
extérieurs
101

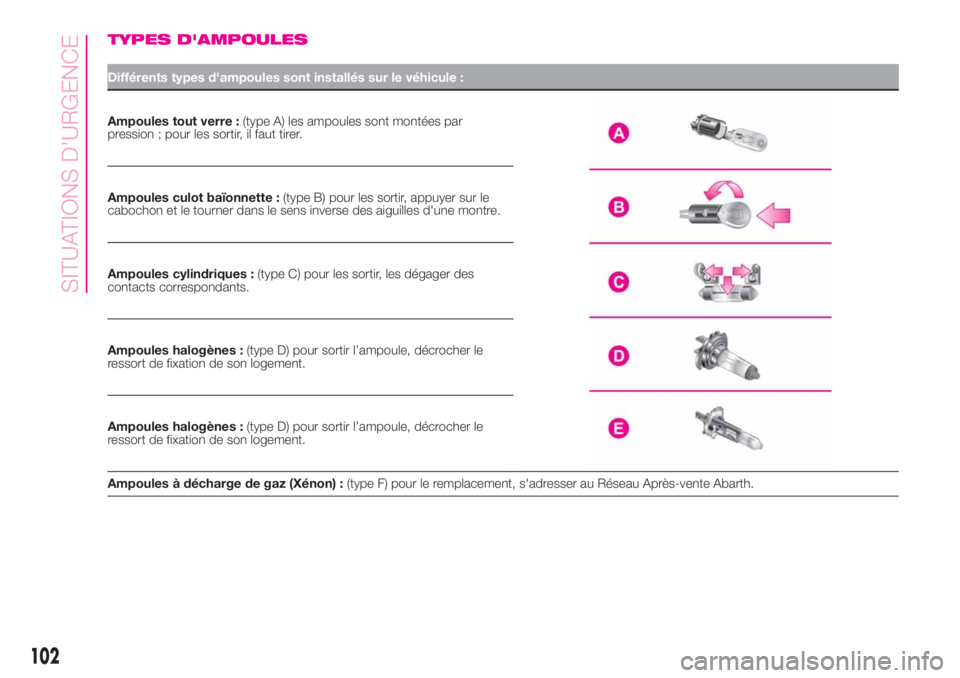

TYPES D'AMPOULES
Différents types d'ampoules sont installés sur le véhicule :
Ampoules tout verre :(type A) les ampoules sont montées par
pression ; pour les sortir, il faut tirer.
Ampoules culot baïonnette :(type B) pour les sortir, appuyer sur le
cabochon et le tourner dans le sens inverse des aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les sortir, les dégager des
contacts correspondants.
Ampoules halogènes :(type D) pour sortir l’ampoule, décrocher le
ressort de fixation de son logement.
Ampoules halogènes :(type D) pour sortir l’ampoule, décrocher le
ressort de fixation de son logement.
Ampoules à décharge de gaz (Xénon) :(type F) pour le remplacement, s'adresser au Réseau Après-vente Abarth.
102
SITUATIONS D'URGENCE

Ampoules
Utilisation Typo Puissance Réf. Figure
Feux de route H7 55W D
Feux de croisement H7 55W D
Feux de croisement à décharge de gaz xénon
(suivant version)D1S 35W F
Positions avant/feux diurnes LED/W21W 21W A
Clignotants avant PY24W 24W B
Clignotants latéraux W5W 5W A
Clignotants arrière PY2IW 2IW B
Feux de position arrière/feux de stop P21/5W 5/21W B
Marche arrière W16W 16W B
Antibrouillard arrière W16W 16W B
Plafonnier central C5W 5W C
Plafonnier côté passager C5W 5W C
Plafonnier du coffre à bagages W5W 5W A
Éclairage plaque C5W 5W C
Antibrouillard HI 55W E
Feu de stop supplémentaire (3ème stop) W5W 5W A
103

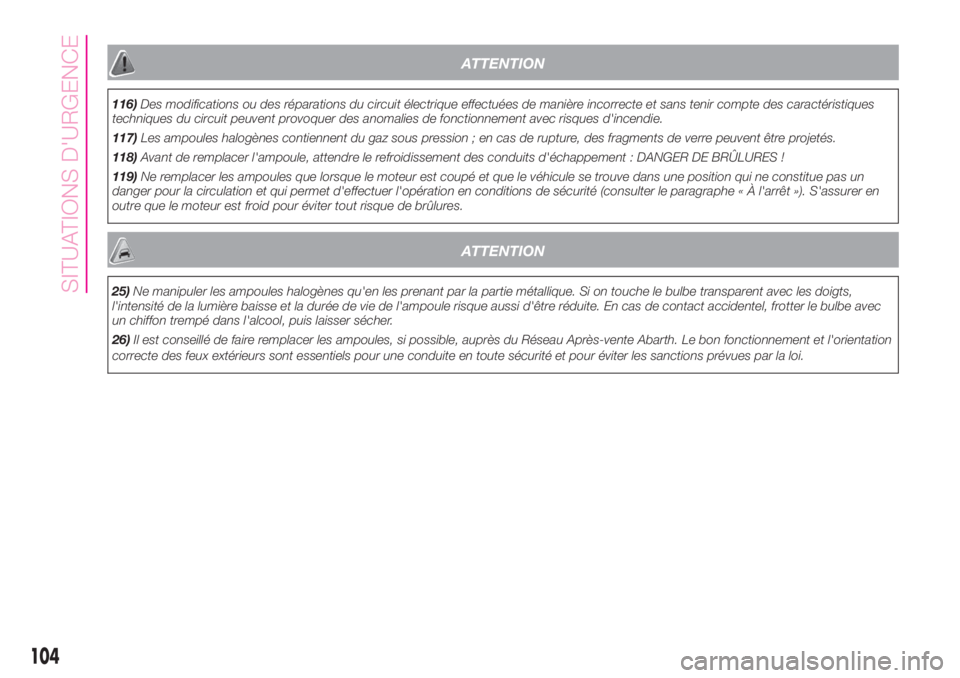

ATTENTION
116)Des modifications ou des réparations du circuit électrique effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du circuit peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
117)Les ampoules halogènes contiennent du gaz sous pression ; en cas de rupture, des fragments de verre peuvent être projetés.
118)Avant de remplacer l'ampoule, attendre le refroidissement des conduits d'échappement : DANGER DE BRÛLURES !
119)Ne remplacer les ampoules que lorsque le moteur est coupé et que le véhicule se trouve dans une position qui ne constitue pas un
danger pour la circulation et qui permet d'effectuer l'opération en conditions de sécurité (consulter le paragraphe « À l'arrêt »). S'assurer en
outre que le moteur est froid pour éviter tout risque de brûlures.
ATTENTION
25)Ne manipuler les ampoules halogènes qu'en les prenant par la partie métallique. Si on touche le bulbe transparent avec les doigts,
l'intensité de la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de contact accidentel, frotter le bulbe avec
un chiffon trempé dans l'alcool, puis laisser sécher.
26)Il est conseillé de faire remplacer les ampoules, si possible, auprès du Réseau Après-vente Abarth. Le bon fonctionnement et l'orientation
correcte des feux extérieurs sont essentiels pour une conduite en toute sécurité et pour éviter les sanctions prévues par la loi.
104
SITUATIONS D'URGENCE

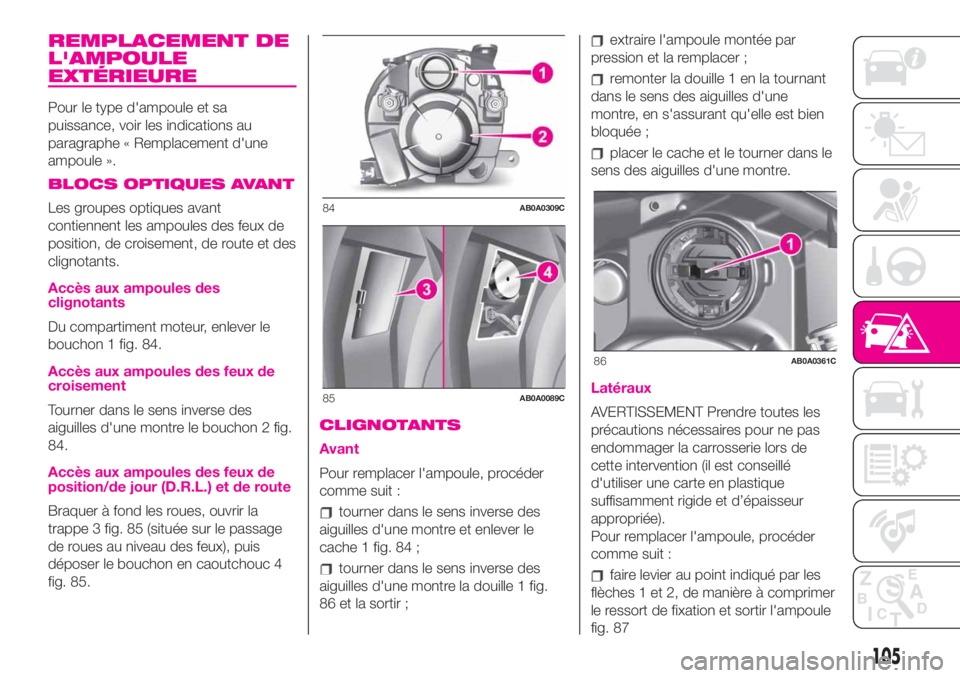

REMPLACEMENT DE
L'AMPOULE
EXTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
BLOCS OPTIQUES AVANT
Les groupes optiques avant
contiennent les ampoules des feux de
position, de croisement, de route et des
clignotants.
Accès aux ampoules des
clignotants
Du compartiment moteur, enlever le
bouchon 1 fig. 84.
Accès aux ampoules des feux de
croisement
Tourner dans le sens inverse des
aiguilles d'une montre le bouchon 2 fig.
84.
Accès aux ampoules des feux de
position/de jour (D.R.L.) et de route
Braquer à fond les roues, ouvrir la
trappe 3 fig. 85 (située sur le passage
de roues au niveau des feux), puis
déposer le bouchon en caoutchouc 4
fig. 85.
CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder
comme suit :
tourner dans le sens inverse des
aiguilles d'une montre et enlever le
cache 1 fig. 84 ;
tourner dans le sens inverse des
aiguilles d'une montre la douille 1 fig.
86 et la sortir ;
extraire l'ampoule montée par
pression et la remplacer ;
remonter la douille 1 en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
placer le cache et le tourner dans le
sens des aiguilles d'une montre.
Latéraux
AVERTISSEMENT Prendre toutes les
précautions nécessaires pour ne pas
endommager la carrosserie lors de
cette intervention (il est conseillé
d'utiliser une carte en plastique
suffisamment rigide et d’épaisseur
appropriée).
Pour remplacer l'ampoule, procéder
comme suit :
faire levier au point indiqué par les
flèches 1 et 2, de manière à comprimer
le ressort de fixation et sortir l'ampoule
fig. 87
84AB0A0309C
85AB0A0089C
86AB0A0361C
105

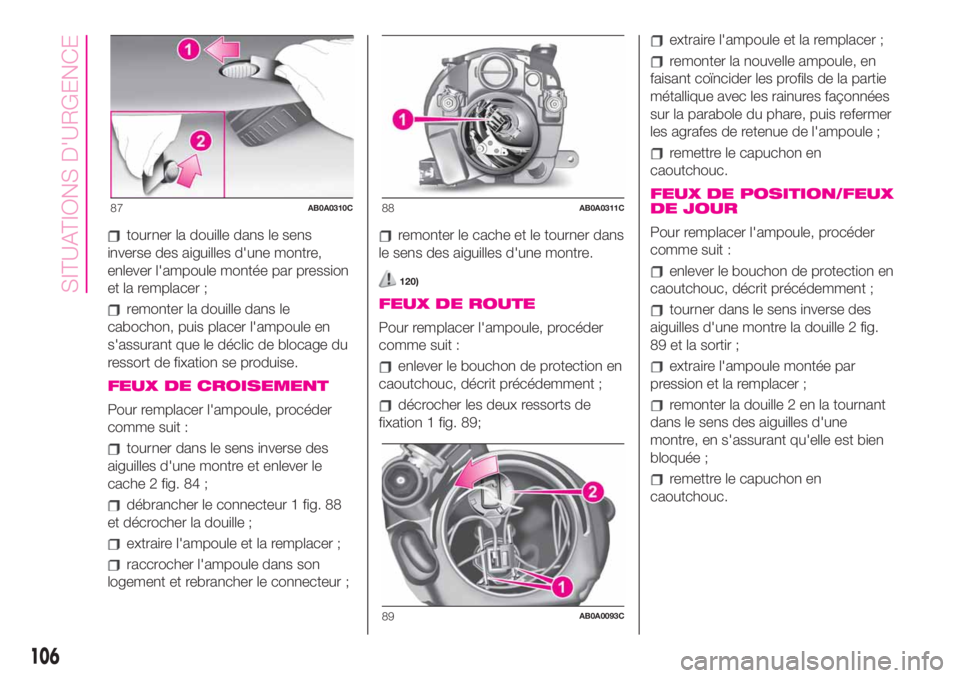

tourner la douille dans le sens
inverse des aiguilles d'une montre,
enlever l'ampoule montée par pression
et la remplacer ;
remonter la douille dans le
cabochon, puis placer l'ampoule en
s'assurant que le déclic de blocage du
ressort de fixation se produise.
FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder
comme suit :
tourner dans le sens inverse des
aiguilles d'une montre et enlever le
cache 2 fig. 84 ;
débrancher le connecteur 1 fig. 88
et décrocher la douille ;
extraire l'ampoule et la remplacer ;
raccrocher l'ampoule dans son
logement et rebrancher le connecteur ;
remonter le cache et le tourner dans
le sens des aiguilles d'une montre.
120)
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
décrocher les deux ressorts de
fixation 1 fig. 89;
extraire l'ampoule et la remplacer ;
remonter la nouvelle ampoule, en
faisant coïncider les profils de la partie
métallique avec les rainures façonnées
sur la parabole du phare, puis refermer
les agrafes de retenue de l'ampoule ;
remettre le capuchon en
caoutchouc.
FEUX DE POSITION/FEUX
DE JOUR
Pour remplacer l'ampoule, procéder
comme suit :
enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
tourner dans le sens inverse des
aiguilles d'une montre la douille 2 fig.
89 et la sortir ;
extraire l'ampoule montée par
pression et la remplacer ;
remonter la douille 2 en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
remettre le capuchon en
caoutchouc.
87AB0A0310C88AB0A0311C
89AB0A0093C
106
SITUATIONS D'URGENCE

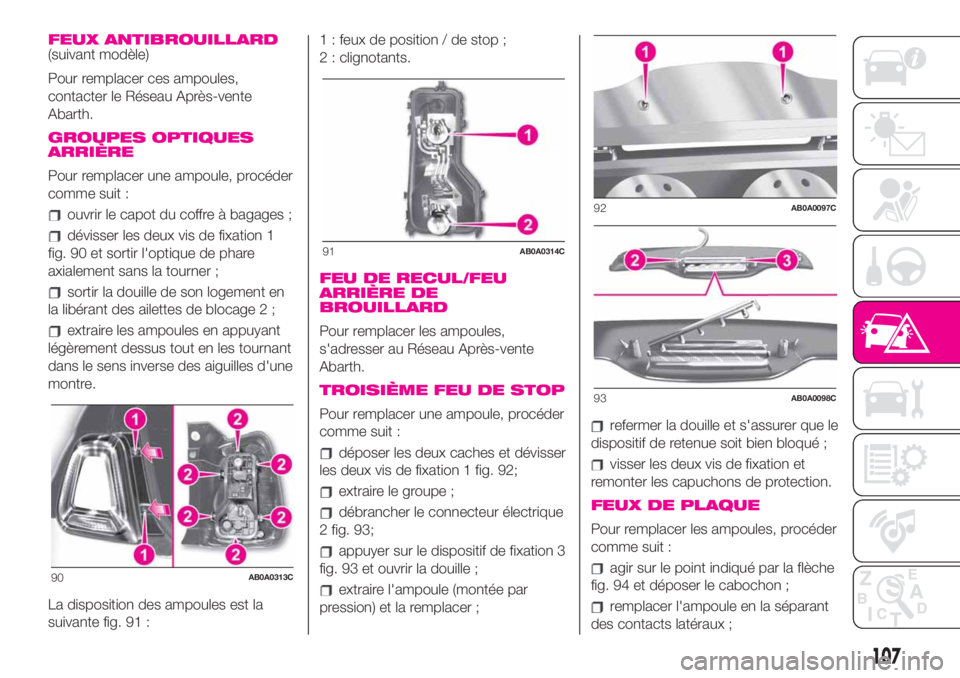

FEUX ANTIBROUILLARD(suivant modèle)
Pour remplacer ces ampoules,
contacter le Réseau Après-vente
Abarth.
GROUPES OPTIQUES
ARRIÈRE
Pour remplacer une ampoule, procéder
comme suit :
ouvrir le capot du coffre à bagages ;
dévisser les deux vis de fixation 1
fig. 90 et sortir l'optique de phare
axialement sans la tourner ;
sortir la douille de son logement en
la libérant des ailettes de blocage 2 ;
extraire les ampoules en appuyant
légèrement dessus tout en les tournant
dans le sens inverse des aiguilles d'une
montre.
La disposition des ampoules est la
suivante fig. 91 :1 : feux de position / de stop ;
2 : clignotants.
FEU DE RECUL/FEU
ARRIÈRE DE
BROUILLARD
Pour remplacer les ampoules,
s'adresser au Réseau Après-vente
Abarth.
TROISIÈME FEU DE STOP
Pour remplacer une ampoule, procéder
comme suit :
déposer les deux caches et dévisser
les deux vis de fixation 1 fig. 92;
extraire le groupe ;
débrancher le connecteur électrique
2 fig. 93;
appuyer sur le dispositif de fixation 3
fig. 93 et ouvrir la douille ;
extraire l'ampoule (montée par
pression) et la remplacer ;
refermer la douille et s'assurer que le
dispositif de retenue soit bien bloqué ;
visser les deux vis de fixation et
remonter les capuchons de protection.

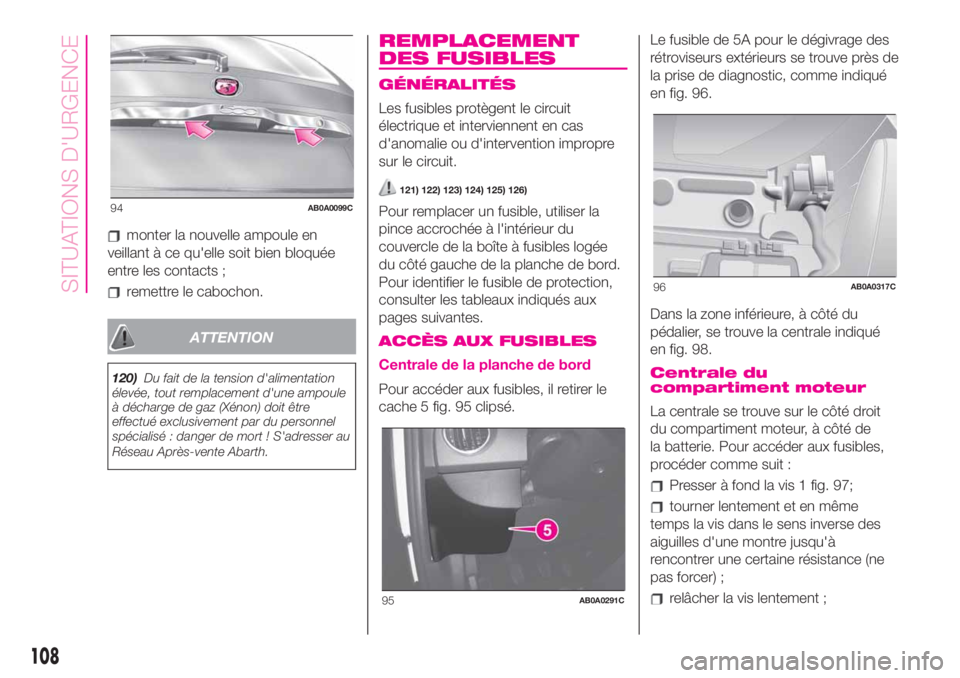

FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
agir sur le point indiqué par la flèche
fig. 94 et déposer le cabochon ;
remplacer l'ampoule en la séparant
des contacts latéraux ;
90AB0A0313C
91AB0A0314C
92AB0A0097C
93AB0A0098C
107

monter la nouvelle ampoule en
veillant à ce qu'elle soit bien bloquée
entre les contacts ;
remettre le cabochon.
ATTENTION
120)Du fait de la tension d'alimentation
élevée, tout remplacement d'une ampoule
à décharge de gaz (Xénon) doit être
effectué exclusivement par du personnel
spécialisé : danger de mort ! S'adresser au
Réseau Après-vente Abarth.
REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
121) 122) 123) 124) 125) 126)
Pour remplacer un fusible, utiliser la
pince accrochée à l'intérieur du
couvercle de la boîte à fusibles logée
du côté gauche de la planche de bord.
Pour identifier le fusible de protection,
consulter les tableaux indiqués aux
pages suivantes.
ACCÈS AUX FUSIBLES
Centrale de la planche de bord
Pour accéder aux fusibles, il retirer le
cache 5 fig. 95 clipsé.Le fusible de 5A pour le dégivrage des
rétroviseurs extérieurs se trouve près de
la prise de diagnostic, comme indiqué
en fig. 96.
Dans la zone inférieure, à côté du
pédalier, se trouve la centrale indiqué
en fig. 98.Centrale du
compartiment moteur
La centrale se trouve sur le côté droit
du compartiment moteur, à côté de
la batterie. Pour accéder aux fusibles,
procéder comme suit :
Presser à fond la vis 1 fig. 97;
tourner lentement et en même
temps la vis dans le sens inverse des
aiguilles d'une montre jusqu'à
rencontrer une certaine résistance (ne
pas forcer) ;
relâcher la vis lentement ;
94AB0A0099C
95AB0A0291C
96AB0A0317C
108
SITUATIONS D'URGENCE
