Abarth 500 2020 Drift- och underhållshandbok (in Swedish)
Manufacturer: ABARTH, Model Year: 2020, Model line: 500, Model: Abarth 500 2020Pages: 196, PDF Size: 3.5 MB
Page 71 of 196

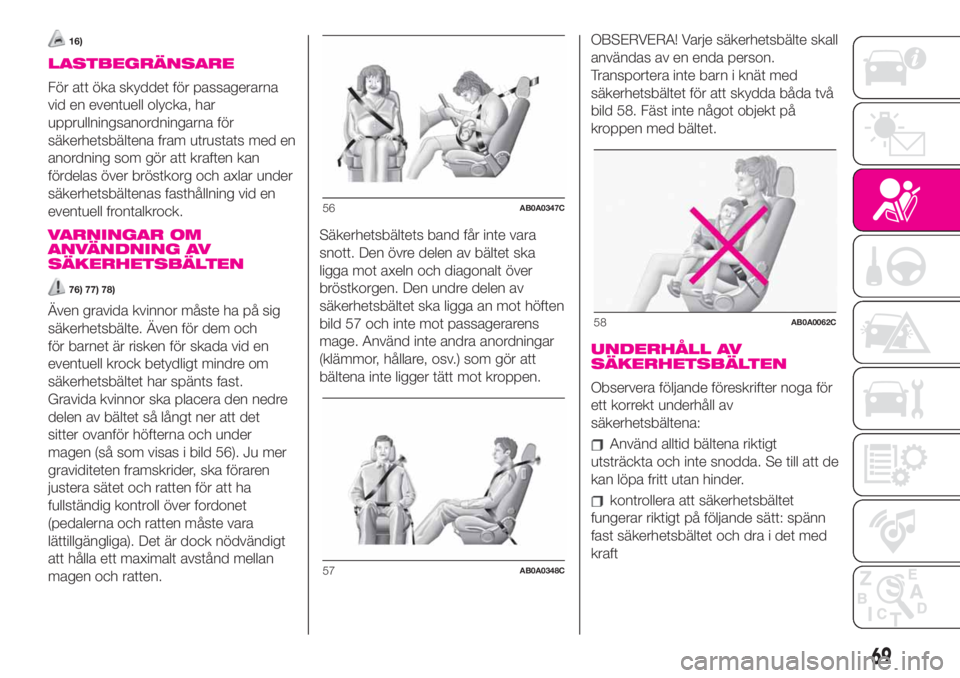

16)
LASTBEGRÄNSARE
För att öka skyddet för passagerarna
vid en eventuell olycka, har
upprullningsanordningarna för
säkerhetsbältena fram utrustats med en
anordning som gör att kraften kan
fördelas över bröstkorg och axlar under
säkerhetsbältenas fasthållning vid en
eventuell frontalkrock.
VARNINGAR OM
ANVÄNDNING AV
SÄKERHETSBÄLTEN
76) 77) 78)
Även gravida kvinnor måste ha på sig
säkerhetsbälte. Även för dem och
för barnet är risken för skada vid en
eventuell krock betydligt mindre om
säkerhetsbältet har spänts fast.
Gravida kvinnor ska placera den nedre
delen av bältet så långt ner att det
sitter ovanför höfterna och under
magen (så som visas i bild 56). Ju mer
graviditeten framskrider, ska föraren
justera sätet och ratten för att ha
fullständig kontroll över fordonet
(pedalerna och ratten måste vara
lättillgängliga). Det är dock nödvändigt
att hålla ett maximalt avstånd mellan
magen och ratten.Säkerhetsbältets band får inte vara
snott. Den övre delen av bältet ska
ligga mot axeln och diagonalt över
bröstkorgen. Den undre delen av
säkerhetsbältet ska ligga an mot höften
bild 57 och inte mot passagerarens
mage. Använd inte andra anordningar
(klämmor, hållare, osv.) som gör att
bältena inte ligger tätt mot kroppen.OBSERVERA! Varje säkerhetsbälte skall
användas av en enda person.
Transportera inte barn i knät med
säkerhetsbältet för att skydda båda två
bild 58. Fäst inte något objekt på
kroppen med bältet.
UNDERHÅLL AV
SÄKERHETSBÄLTEN
Observera följande föreskrifter noga för
ett korrekt underhåll av
säkerhetsbältena:
Använd alltid bältena riktigt
utsträckta och inte snodda. Se till att de
kan löpa fritt utan hinder.
kontrollera att säkerhetsbältet
fungerar riktigt på följande sätt: spänn
fast säkerhetsbältet och dra i det med
kraft
56AB0A0347C
57AB0A0348C
58AB0A0062C
69
Page 72 of 196

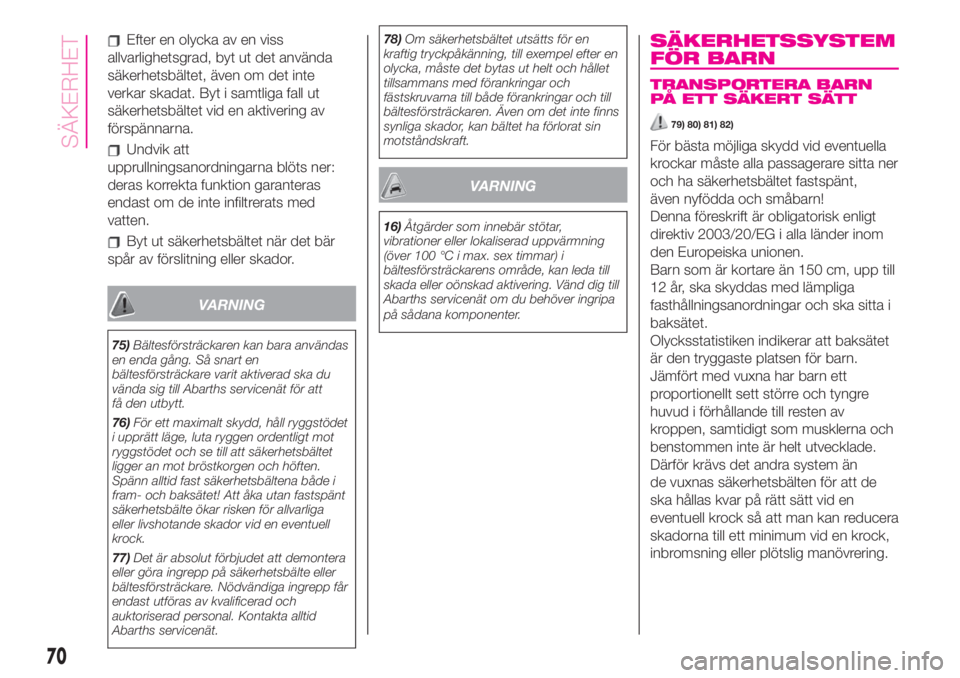

Efter en olycka av en viss
allvarlighetsgrad, byt ut det använda
säkerhetsbältet, även om det inte
verkar skadat. Byt i samtliga fall ut
säkerhetsbältet vid en aktivering av
förspännarna.
Undvik att
upprullningsanordningarna blöts ner:
deras korrekta funktion garanteras
endast om de inte infiltrerats med
vatten.
Byt ut säkerhetsbältet när det bär
spår av förslitning eller skador.
VARNING
75)Bältesförsträckaren kan bara användas
en enda gång. Så snart en
bältesförsträckare varit aktiverad ska du
vända sig till Abarths servicenät för att
få den utbytt.
76)För ett maximalt skydd, håll ryggstödet
i upprätt läge, luta ryggen ordentligt mot
ryggstödet och se till att säkerhetsbältet
ligger an mot bröstkorgen och höften.
Spänn alltid fast säkerhetsbältena både i
fram- och baksätet! Att åka utan fastspänt
säkerhetsbälte ökar risken för allvarliga
eller livshotande skador vid en eventuell
krock.
77)Det är absolut förbjudet att demontera
eller göra ingrepp på säkerhetsbälte eller
bältesförsträckare. Nödvändiga ingrepp får
endast utföras av kvalificerad och
auktoriserad personal. Kontakta alltid
Abarths servicenät.78)Om säkerhetsbältet utsätts för en
kraftig tryckpåkänning, till exempel efter en
olycka, måste det bytas ut helt och hållet
tillsammans med förankringar och
fästskruvarna till både förankringar och till
bältesförsträckaren. Även om det inte finns
synliga skador, kan bältet ha förlorat sin
motståndskraft.
VARNING
16)Åtgärder som innebär stötar,
vibrationer eller lokaliserad uppvärmning
(över 100 °C i max. sex timmar) i
bältesförsträckarens område, kan leda till
skada eller oönskad aktivering. Vänd dig till
Abarths servicenät om du behöver ingripa
på sådana komponenter.
SÄKERHETSSYSTEM
FÖR BARN
TRANSPORTERA BARN
PÅ ETT SÄKERT SÄTT
79) 80) 81) 82)
För bästa möjliga skydd vid eventuella
krockar måste alla passagerare sitta ner
och ha säkerhetsbältet fastspänt,
även nyfödda och småbarn!
Denna föreskrift är obligatorisk enligt
direktiv 2003/20/EG i alla länder inom
den Europeiska unionen.
Barn som är kortare än 150 cm, upp till
12 år, ska skyddas med lämpliga
fasthållningsanordningar och ska sitta i
baksätet.
Olycksstatistiken indikerar att baksätet
är den tryggaste platsen för barn.
Jämfört med vuxna har barn ett
proportionellt sett större och tyngre
huvud i förhållande till resten av
kroppen, samtidigt som musklerna och
benstommen inte är helt utvecklade.
Därför krävs det andra system än
de vuxnas säkerhetsbälten för att de
ska hållas kvar på rätt sätt vid en
eventuell krock så att man kan reducera
skadorna till ett minimum vid en krock,
inbromsning eller plötslig manövrering.
70
SÄKERHET
Page 73 of 196

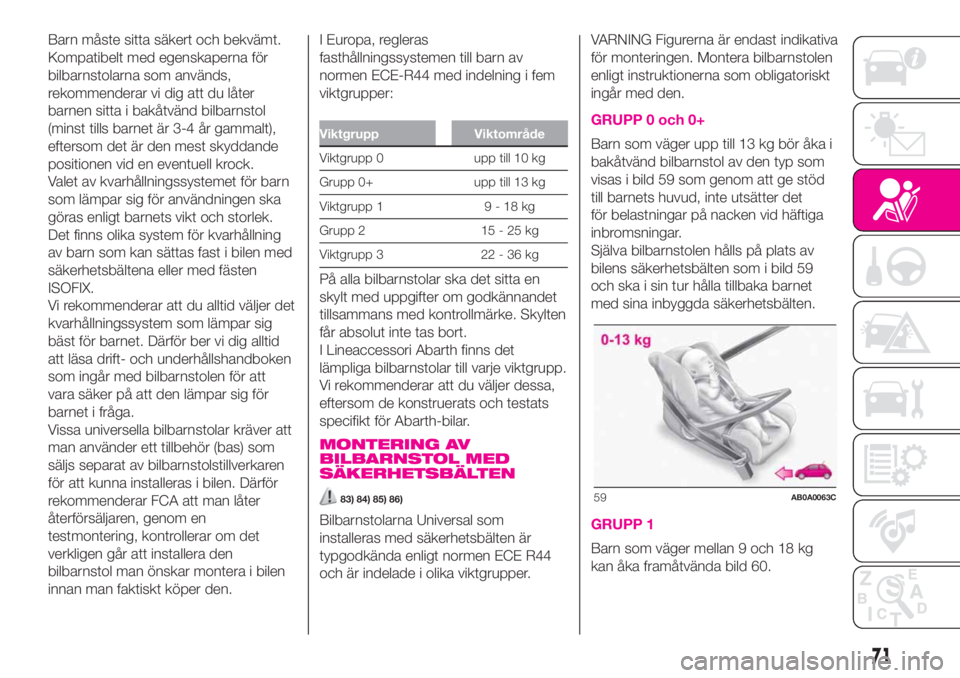

Barn måste sitta säkert och bekvämt.
Kompatibelt med egenskaperna för
bilbarnstolarna som används,
rekommenderar vi dig att du låter
barnen sitta i bakåtvänd bilbarnstol
(minst tills barnet är 3-4 år gammalt),
eftersom det är den mest skyddande
positionen vid en eventuell krock.
Valet av kvarhållningssystemet för barn
som lämpar sig för användningen ska
göras enligt barnets vikt och storlek.
Det finns olika system för kvarhållning
av barn som kan sättas fast i bilen med
säkerhetsbältena eller med fästen
ISOFIX.
Vi rekommenderar att du alltid väljer det
kvarhållningssystem som lämpar sig
bäst för barnet. Därför ber vi dig alltid
att läsa drift- och underhållshandboken
som ingår med bilbarnstolen för att
vara säker på att den lämpar sig för
barnet i fråga.
Vissa universella bilbarnstolar kräver att
man använder ett tillbehör (bas) som
säljs separat av bilbarnstolstillverkaren
för att kunna installeras i bilen. Därför
rekommenderar FCA att man låter
återförsäljaren, genom en
testmontering, kontrollerar om det
verkligen går att installera den
bilbarnstol man önskar montera i bilen
innan man faktiskt köper den.I Europa, regleras
fasthållningssystemen till barn av
normen ECE-R44 med indelning i fem
viktgrupper:
Viktgrupp Viktområde
Viktgrupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Viktgrupp 1 9 - 18 kg
Grupp 2 15 - 25 kg
Viktgrupp 3 22 - 36 kg
På alla bilbarnstolar ska det sitta en
skylt med uppgifter om godkännandet
tillsammans med kontrollmärke. Skylten
får absolut inte tas bort.
I Lineaccessori Abarth finns det
lämpliga bilbarnstolar till varje viktgrupp.
Vi rekommenderar att du väljer dessa,
eftersom de konstruerats och testats
specifikt för Abarth-bilar.
MONTERING AV
BILBARNSTOL MED
SÄKERHETSBÄLTEN
83) 84) 85) 86)
Bilbarnstolarna Universal som
installeras med säkerhetsbälten är
typgodkända enligt normen ECE R44
och är indelade i olika viktgrupper.VARNING Figurerna är endast indikativa
för monteringen. Montera bilbarnstolen
enligt instruktionerna som obligatoriskt
ingår med den.
GRUPP 0 och 0+
Barn som väger upp till 13 kg bör åka i
bakåtvänd bilbarnstol av den typ som
visas i bild 59 som genom att ge stöd
till barnets huvud, inte utsätter det
för belastningar på nacken vid häftiga
inbromsningar.
Själva bilbarnstolen hålls på plats av
bilens säkerhetsbälten som i bild 59
och ska i sin tur hålla tillbaka barnet
med sina inbyggda säkerhetsbälten.
GRUPP 1
Barn som väger mellan 9 och 18 kg
kan åka framåtvända bild 60.
59AB0A0063C
71
Page 74 of 196

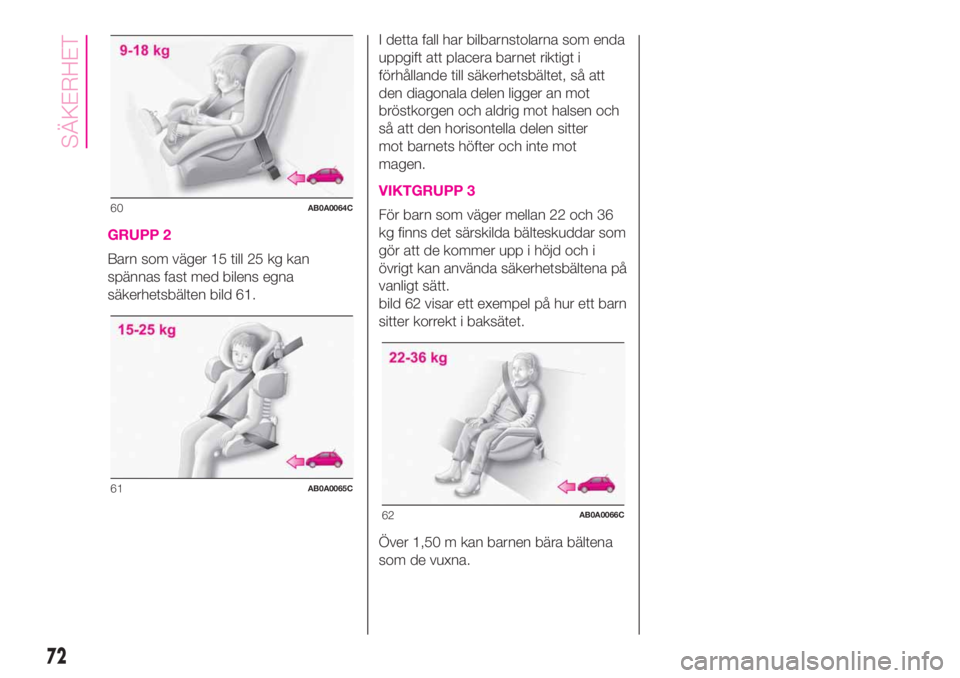

GRUPP 2
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten bild 61.I detta fall har bilbarnstolarna som enda
uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter
mot barnets höfter och inte mot
magen.
VIKTGRUPP 3
För barn som väger mellan 22 och 36
kg finns det särskilda bälteskuddar som
gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena på
vanligt sätt.
bild 62 visar ett exempel på hur ett barn
sitter korrekt i baksätet.
Över 1,50 m kan barnen bära bältena
som de vuxna.60AB0A0064C
61AB0A0065C
62AB0A0066C
72
SÄKERHET
Page 75 of 196

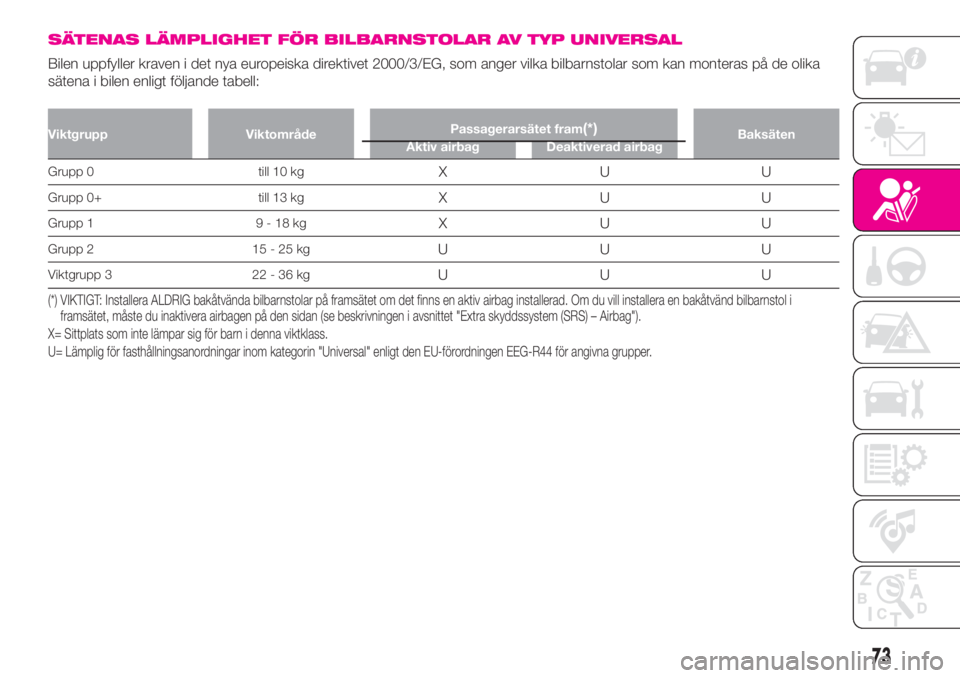

SÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Bilen uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika
sätena i bilen enligt följande tabell:
Viktgrupp ViktområdePassagerarsätet fram(*)Baksäten
Aktiv airbag Deaktiverad airbag
Grupp 0 till 10 kgXUU
Grupp 0+ till 13 kgXUU
Grupp 1 9 - 18 kgXUU
Grupp 2 15 - 25 kgUUU
Viktgrupp 3 22 - 36 kgUUU
(*) VIKTIGT: Installera ALDRIG bakåtvända bilbarnstolar på framsätet om det finns en aktiv airbag installerad. Om du vill installera en bakåtvänd bilbarnstol i
framsätet, måste du inaktivera airbagen på den sidan (se beskrivningen i avsnittet "Extra skyddssystem (SRS) – Airbag").
X= Sittplats som inte lämpar sig för barn i denna viktklass.
U= Lämplig för fasthållningsanordningar inom kategorin "Universal" enligt den EU-förordningen EEG-R44 för angivna grupper.
73
Page 76 of 196

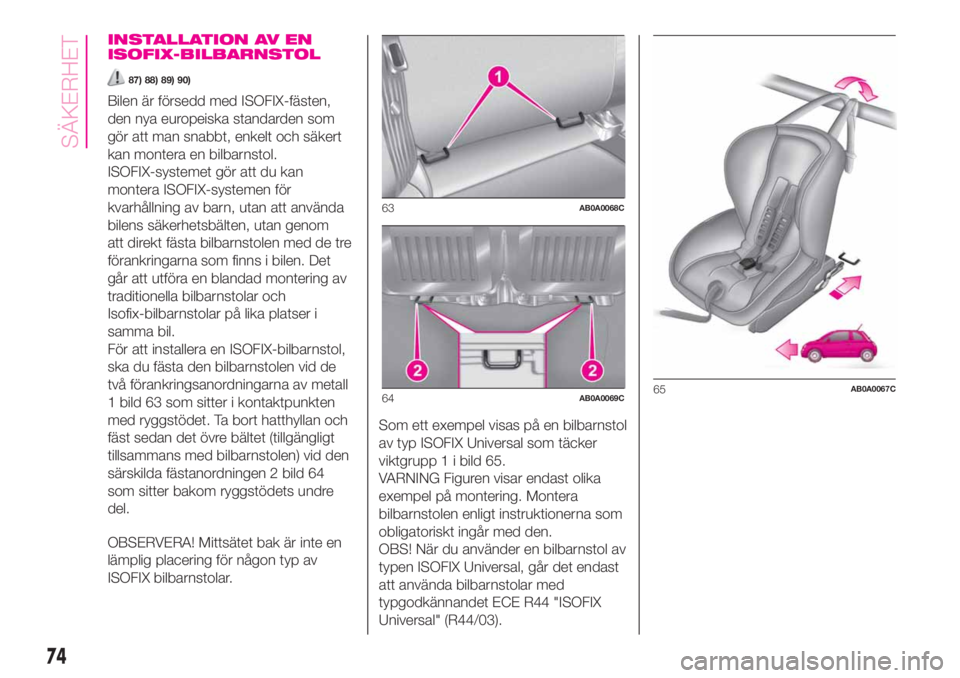

INSTALLATION AV EN
ISOFIX-BILBARNSTOL
87) 88) 89) 90)
Bilen är försedd med ISOFIX-fästen,
den nya europeiska standarden som
gör att man snabbt, enkelt och säkert
kan montera en bilbarnstol.
ISOFIX-systemet gör att du kan
montera ISOFIX-systemen för
kvarhållning av barn, utan att använda
bilens säkerhetsbälten, utan genom
att direkt fästa bilbarnstolen med de tre
förankringarna som finns i bilen. Det
går att utföra en blandad montering av
traditionella bilbarnstolar och
Isofix-bilbarnstolar på lika platser i
samma bil.
För att installera en ISOFIX-bilbarnstol,
ska du fästa den bilbarnstolen vid de
två förankringsanordningarna av metall
1 bild 63 som sitter i kontaktpunkten
med ryggstödet. Ta bort hatthyllan och
fäst sedan det övre bältet (tillgängligt
tillsammans med bilbarnstolen) vid den
särskilda fästanordningen 2 bild 64
som sitter bakom ryggstödets undre
del.
OBSERVERA! Mittsätet bak är inte en
lämplig placering för någon typ av
ISOFIX bilbarnstolar.Som ett exempel visas på en bilbarnstol
av typ ISOFIX Universal som täcker
viktgrupp 1 i bild 65.
VARNING Figuren visar endast olika
exempel på montering. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
OBS! När du använder en bilbarnstol av
typen ISOFIX Universal, går det endast
att använda bilbarnstolar med
typgodkännandet ECE R44 "ISOFIX
Universal" (R44/03).
63AB0A0068C
64AB0A0069C65AB0A0067C
74
SÄKERHET
Page 77 of 196

PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV
TYPEN ISOFIX
Tabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den europeiska lagen ECE 16.
Viktgrupp Bilbarnstolens riktning Storleksklass ISOFIX Baksäten på sidorna
Grupp 0 upp till 10 kg Bakåtvänd EX
Grupp 0+ upp till 13 kgBakåtvänd E
X
Bakåtvänd DX
Bakåtvänd CX
Grupp 1, 9 till 18 kgBakåtvänd D
X
Bakåtvänd CX
Framåtvänd BIUF
Framåtvänd B1IUF
Framåtvänd AIUF (*)
X: ISOFIX-läget är inte lämpliga för fastspänning av barn i denna viktgrupp/storleksgrupp.
IUF: lämpar sig för ISOFIX fasthållningssystem för barn i universalkategorin, framåtvända och typgodkända för användning i viktgruppen.
(*) För versioner 595C/695C är detta ISOFIX-läge inte lämpligt för barnsäkerhetssystem ISOFIX i denna viktgrupp och/eller storleksgrupp.
OBS! De andra viktgrupperna täcks av specifika ISOFIX-bilbarnstolar som kan användas endast om de särskilt har utprovats
för det gällande bilen (se listan över bilar som bifogas med bilbarnstolen). I Lineaccessori Abarth finns bilbarnstolarna av typ
Universal ISOFIX "Duo Plus" och den specialanpassade "G 0/1" (eller senare uppdateringar). För ytterligare information gällande
installationen och/eller användningen av barnstolen, se "Instruktionsboken" som erhålls med barnstolen.
75
Page 78 of 196

Huvudvarningar att respektera för
att barn ska kunna färdas säkert
Installera bilbarnstolarna i baksätet
eftersom detta anses vara den mest
skyddade platsen vid en eventuell
krock.
Låt barnet sitta i bakåtvänd
bilbarnstol så länge som möjligt, helst
tills barnet är två år gammalt.
Om du sätter en bakåtvänd
bilbarnstol i baksätet, rekommenderar
vi dig att du placerar den så långt
fram som möjligt, kompatibelt med
framsätets läge.
Om den främre airbagen på
passagerarsidan inaktiveras, kontrollera
alltid att den verkligen har inaktiverats
genom att varningslampan
tänds
med fast sken.
Följ noga anvisningarna som
medföljer bilbarnstolen. Förvara
instruktionerna tillsammans med denna
handbok och övriga dokument i bilen.
Använd inte begagnade bilbarnstolar
utan instruktionsbok.
Varje fasthållningsanordning ska
endast användas till ett barn.
Transportera aldrig två barn samtidigt.
Kontrollera alltid att säkerhetsbältena
inte trycker mot barnets hals.
Kontrollera alltid att säkerhetsbältena
är ordentligt fastspända genom att dra
i dem.
Under körningen ska du se till att
barnet inte kan sätta sig i onormala
positioner eller lossa säkerhetsbältena.
Låt aldrig barnet sätta
säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
Kör aldrig barn eller nyfödda i
famnen på någon. Ingen är kapabel att
hålla tillbaka dem vid en krock.
Vid en olycka, byt ut bilbarnstolen
mot en ny. Låt också byta ut
ISOFIX-fästena eller säkerhetsbältet
som bilstolen var fastsatt med,
beroende på den typ av bilbarnstol som
har installerats.
Vid behov går det att ta bort det
bakre huvudstödet (där så förutses) för
att underlätta installationen av
bilbarnstolen. Huvudstödet ska alltid
finnas i bilen och monteras om
sittplatsen används av en vuxen eller ett
barn som sitter på en bälteskudde.
VARNING
79)ALLVARLIG FARA! Bilbarnstolar som
monteras i bakåtvänd riktning i förhållande
till körriktningen, får INTE installeras i
framsätet om det finns en aktiv airbag på
passagerarsidan. När airbagen aktiveras
vid en krock kan den orsaka livshotande
skador för barnet oavsett hur allvarlig
krocken är. Det rekommenderas att alltid
transportera barnen i baksätet eftersom
detta anses vara den mest skyddade
platsen vid krock.
80)Skyldigheten att inaktivera airbagen om
man installerar en bakåtvänd bilbarnstol
anges med en lämplig symbol på etiketten
som sitter på solskyddet. Håll dig alltid till
anvisningarna på solskyddet på
passagerarsidan (se beskrivningen i
"Airbagar fram").
81)Om det är nödvändigt att transportera
ett barn i framsätet på passagerarsidan i en
bakåtvänd bilbarnstol, måste airbagarna
fram och på sidan (Side bag) in aktiveras
genom att använda displayens huvudmeny
och kontrollera att inaktiveringen verkligen
sker genom att lysdioden
som sitter
mitt på instrumentpanelen stängs av.
Utöver detta ska passagerarsätet skjutas
bak till det mest tillbakadragna läget för att
undvika sammanstötning mellan bilbarnstol
och instrumentpanel.
82)Flytta inte fram- eller baksätet om det
sitter ett barn på det eller om barnet sitter
på sätet i bilbarnstolen.
76
SÄKERHET
Page 79 of 196

83)Vissa bilbarnstolar har ISOFIX-fästen
som gör att de kan sättas fast på sätet
utan hjälp av säkerhetsbältena i bilen. Se
avsnittet "Installation av en ISOFIX-
bilbarnstol" för monteringsanvisningar.
84)En felaktig montering av bilbarnstolen
kan göra skyddssystemet ineffektivt. Vid en
olycka, kan bilbarnstolen lossna och barnet
få skador som även kan vara livshotande.
För att installera bilbarnstolar för nyfödda
eller småbarn, följ noga anvisningarna från
tillverkaren.
85)När bilbarnstolen inte används, ska du
fästa det med säkerhetsbältet eller med
ISOFIX-fästena eller ta ut den ur bilen. Låt
det inte sitta löst i kupén. På detta sätt
undviker man att det orsakar allvarliga
skador på passagerarna vid en plötslig
inbromsning eller olycka.
86)Efter att ha installerat en bilbarnstol,
ska du inte flytta sätet: ta alltid bort
bilbarnstolen innan du utför någon typ av
justering.
87)Om en ISOFIX Universal bilbarnstol inte
har fästs med alla tre fästena, kommer
bilbarnstolen inte att kunna ge barnet rätt
skydd. Vid en eventuell olycka, kan barnet
utsättas för allvarliga och livshotande
skador.
88)Montera bilbarnstolen endast när bilen
står stilla. Bilbarnstolen är korrekt förankrad
när ett klickljud hörs som bekräftar att den
fästs på plats. Följ i samtliga fall
monterings-, nedmonterings- och
installationsinstruktionerna som
bilbarnstolstillverkaren är skyldig att
leverera tillsammans med denna.89)Se alltid till att säkerhetsbältet inte
ligger under armarna eller bakom ryggen
på barnet. Vid en olycka, kan
säkerhetsbältet inte hålla kvar barnet, vilket
leder till risken för skador som också kan
vara livshotande. Barnet ska därför alltid ha
sitt eget säkerhetsbälte korrekt fastspänt.
90)Använd inte samma undre fästen för att
installera mer än ett skyddssystem för
barn.EXTRA
SKYDDSSYSTEM
(SRS) - AIRBAG
Bilen kan från början vara försedd med:
främre airbag för föraren
främre airbag för passageraren
knäairbag på förarsidan
Sidoairbagar fram för att skydda
höfterna, bröstkorgen och axeln (Side
bag) för föraren och passageraren.
Sidoairbagarna för att skydda
huvudet på framsätespassagerarna och
passagerarna på sidoplatserna
(Window bag).
AIRBAGAR FRAM
91) 108)
De främre airbagarna (förar- och
passagerarsidan) samt knäairbagen på
förarsidan (berörda versioner och
marknader) skyddar passagerarna i
framsätet vid frontalkrockar av
mellanhög till hög allvarlighetsgrad,
genom att en kudde placeras mellan
personen och ratten eller
instrumentpanelen.
Att en eller flera av dessa inte aktiveras i
andra fall av krockar (från sidan,
bakifrån, tippning osv.) betyder inte att
systemet inte fungerar.
77
Page 80 of 196

I händelse av frontalkrock aktiverar en
elektronisk styrenhet vid behov
uppblåsning av airbagar.
Kudden blir ögonblickligen uppblåst för
att skydda förare och passagerare
fram från skador och töms sedan igen
på luft.
Sidoairbagarna kan inte ersätta utan
utgör ett komplement till
säkerhetsbältena som alltid ska vara
fastspända, enligt lagstiftningen i
Europa och i de flesta utomeuropeiska
länderna.
I händelse av olycka kan en person
som inte är fastspänd med bälte
slungas framåt mot airbagen innan den
är helt uppblåst. I denna situation,
minskas skyddet som ges av airbagen.
De främre airbagarna kanske inte
aktiveras i de följande fallen:
Frontalkrockar mot mycket
deformerbara föremål, som inte berör
fordonets främre yta (t.ex. en krock
med stötfångaren mot skyddsräcket).
Fastkilning av fordonet under andra
fordon eller skyddsräcken (t ex. under
lastbilar eller skyddsräcke).Om airbagarna inte aktiveras i
förhållandena som beskrivs ovan, beror
det på att airbagarna kanske inte
erbjuder något extra skydd i förhållande
till säkerhetsbältena och därför är
deras aktivering onödig. Att de inte
aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
Airbagarna på förarsidan och
passagerarsidan och knäairbagarna för
föraren är utformade som
kompletterande skydd för personer i
framsättet som bär säkerhetsbälten.
Vid uppblåsning fyller de utrymmet
mellan ratt och förare, mellan
rattstången undre skydd och
knäområdet på förarsidan samt mellan
instrumentpanelen och passageraren.
Vid lätta frontalkrockar (där fasthållning
med säkerhetsbälten räcker) aktiveras
inte airbagarna. Därför är det alltid
viktigt att sätta på säkerhetsbältena
eftersom de vid en frontalkrock håller
kvar personerna på sina platser.Främre airbag på förarsidan
92)
Den består av en kudde som kan
blåsas upp omgående och som
förvaras i ett utrymme i mitten av ratten
bild 66.
Främre airbag på passagerarsidan
Den består av en kudde som kan
blåsas upp omedelbart och som sitter i
ett utrymme mitt på instrumentpanelen
bild 67 och med en kudde av större
storlek i förhållande till förarsidan.
66AB0A0289C
67AB0A0071C
78
SÄKERHET
