Abarth 500 2020 Drift- och underhållshandbok (in Swedish)
Manufacturer: ABARTH, Model Year: 2020, Model line: 500, Model: Abarth 500 2020Pages: 196, PDF Size: 3.5 MB

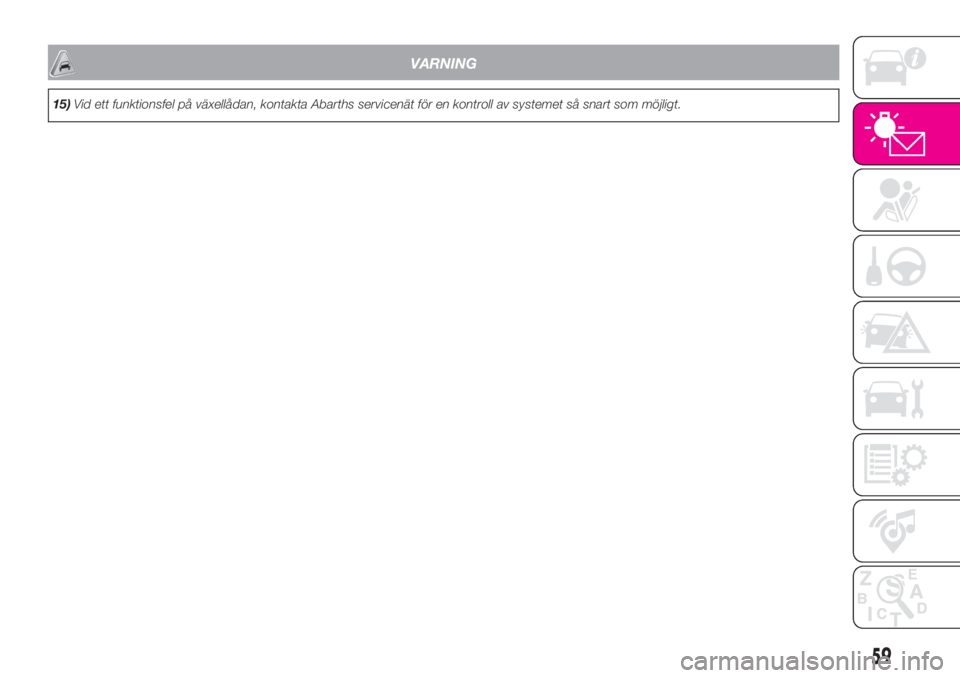

Page 61 of 196

VARNING
15)Vid ett funktionsfel på växellådan, kontakta Abarths servicenät för en kontroll av systemet så snart som möjligt.
59

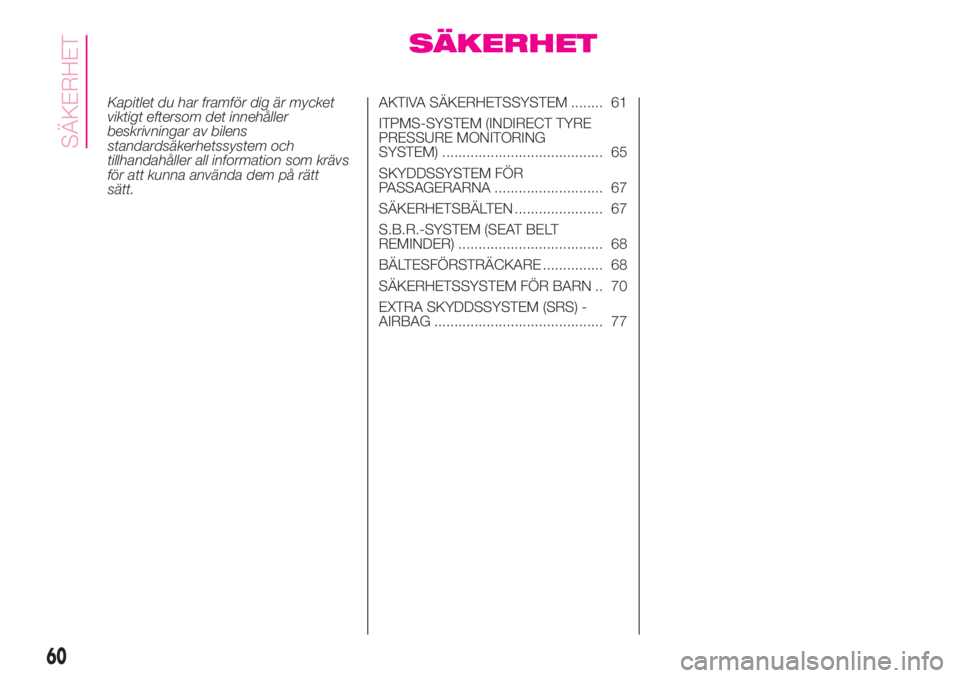

Page 62 of 196

SÄKERHET
Kapitlet du har framför dig är mycket
viktigt eftersom det innehåller
beskrivningar av bilens
standardsäkerhetssystem och
tillhandahåller all information som krävs
för att kunna använda dem på rätt
sätt.AKTIVA SÄKERHETSSYSTEM ........ 61
ITPMS-SYSTEM (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 65
SKYDDSSYSTEM FÖR
PASSAGERARNA ........................... 67
SÄKERHETSBÄLTEN ...................... 67
S.B.R.-SYSTEM (SEAT BELT
REMINDER) .................................... 68
BÄLTESFÖRSTRÄCKARE ............... 68
SÄKERHETSSYSTEM FÖR BARN .. 70
EXTRA SKYDDSSYSTEM (SRS) -
AIRBAG .......................................... 77
60
SÄKERHET

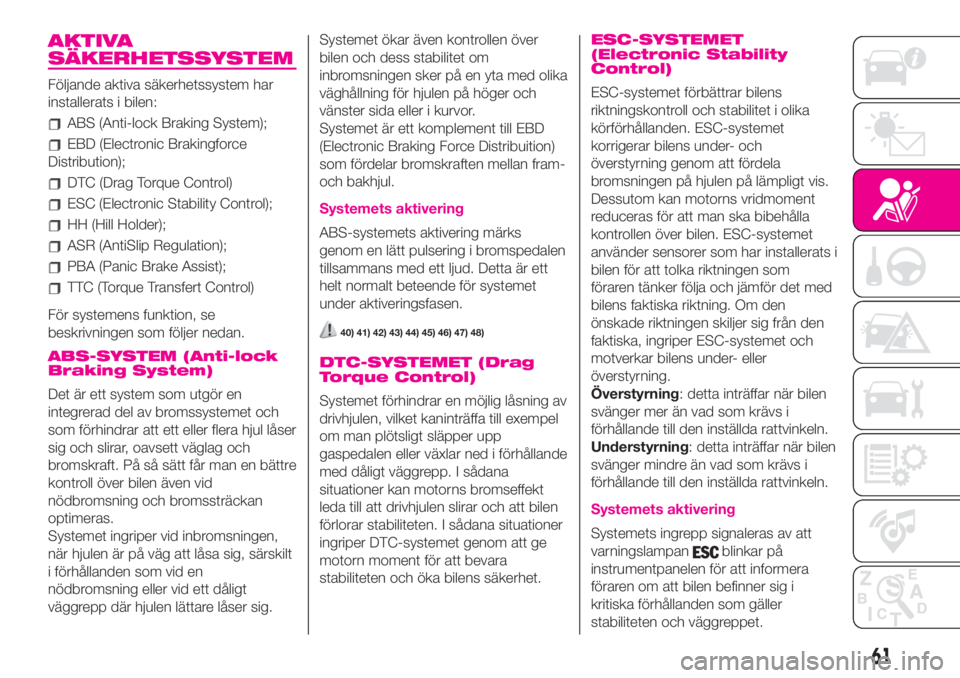

Page 63 of 196

AKTIVA
SÄKERHETSSYSTEM
Följande aktiva säkerhetssystem har
installerats i bilen:
ABS (Anti-lock Braking System);
EBD (Electronic Brakingforce
Distribution);
DTC (Drag Torque Control)
ESC (Electronic Stability Control);
HH (Hill Holder);
ASR (AntiSlip Regulation);
PBA (Panic Brake Assist);
TTC (Torque Transfert Control)
För systemens funktion, se
beskrivningen som följer nedan.
ABS-SYSTEM (Anti-lock
Braking System)
Det är ett system som utgör en
integrerad del av bromssystemet och
som förhindrar att ett eller flera hjul låser
sig och slirar, oavsett väglag och
bromskraft. På så sätt får man en bättre
kontroll över bilen även vid
nödbromsning och bromssträckan
optimeras.
Systemet ingriper vid inbromsningen,
när hjulen är på väg att låsa sig, särskilt
i förhållanden som vid en
nödbromsning eller vid ett dåligt
väggrepp där hjulen lättare låser sig.Systemet ökar även kontrollen över
bilen och dess stabilitet om
inbromsningen sker på en yta med olika
väghållning för hjulen på höger och
vänster sida eller i kurvor.
Systemet är ett komplement till EBD
(Electronic Braking Force Distribuition)
som fördelar bromskraften mellan fram-
och bakhjul.
Systemets aktivering
ABS-systemets aktivering märks
genom en lätt pulsering i bromspedalen
tillsammans med ett ljud. Detta är ett
helt normalt beteende för systemet
under aktiveringsfasen.
40) 41) 42) 43) 44) 45) 46) 47) 48)
DTC-SYSTEMET (Drag
Torque Control)
Systemet förhindrar en möjlig låsning av
drivhjulen, vilket kaninträffa till exempel
om man plötsligt släpper upp
gaspedalen eller växlar ned i förhållande
med dåligt väggrepp. I sådana
situationer kan motorns bromseffekt
leda till att drivhjulen slirar och att bilen
förlorar stabiliteten. I sådana situationer
ingriper DTC-systemet genom att ge
motorn moment för att bevara
stabiliteten och öka bilens säkerhet.
ESC-SYSTEMET
(Electronic Stability
Control)
ESC-systemet förbättrar bilens
riktningskontroll och stabilitet i olika
körförhållanden. ESC-systemet
korrigerar bilens under- och
överstyrning genom att fördela
bromsningen på hjulen på lämpligt vis.
Dessutom kan motorns vridmoment
reduceras för att man ska bibehålla
kontrollen över bilen. ESC-systemet
använder sensorer som har installerats i
bilen för att tolka riktningen som
föraren tänker följa och jämför det med
bilens faktiska riktning. Om den
önskade riktningen skiljer sig från den
faktiska, ingriper ESC-systemet och
motverkar bilens under- eller
överstyrning.
Överstyrning: detta inträffar när bilen
svänger mer än vad som krävs i
förhållande till den inställda rattvinkeln.
Understyrning: detta inträffar när bilen
svänger mindre än vad som krävs i
förhållande till den inställda rattvinkeln.
Systemets aktivering
Systemets ingrepp signaleras av att
varningslampan
blinkar på
instrumentpanelen för att informera
föraren om att bilen befinner sig i
kritiska förhållanden som gäller
stabiliteten och väggreppet.
61

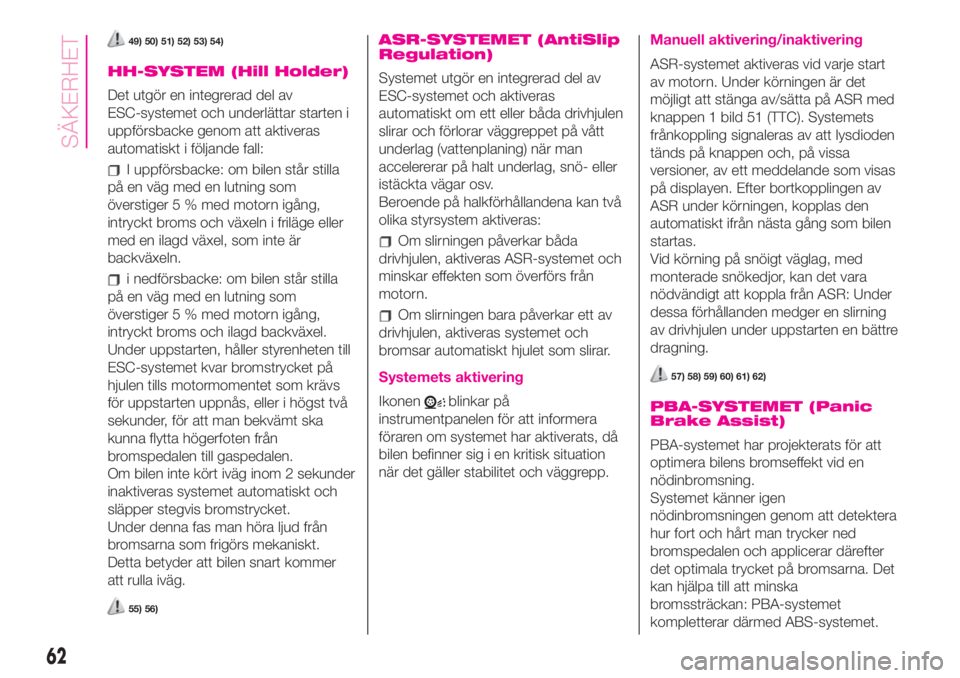

Page 64 of 196

49) 50) 51) 52) 53) 54)
HH-SYSTEM (Hill Holder)
Det utgör en integrerad del av
ESC-systemet och underlättar starten i
uppförsbacke genom att aktiveras
automatiskt i följande fall:
I uppförsbacke: om bilen står stilla
på en väg med en lutning som
överstiger 5 % med motorn igång,
intryckt broms och växeln i friläge eller
med en ilagd växel, som inte är
backväxeln.
i nedförsbacke: om bilen står stilla
på en väg med en lutning som
överstiger 5 % med motorn igång,
intryckt broms och ilagd backväxel.
Under uppstarten, håller styrenheten till
ESC-systemet kvar bromstrycket på
hjulen tills motormomentet som krävs
för uppstarten uppnås, eller i högst två
sekunder, för att man bekvämt ska
kunna flytta högerfoten från
bromspedalen till gaspedalen.
Om bilen inte kört iväg inom 2 sekunder
inaktiveras systemet automatiskt och
släpper stegvis bromstrycket.
Under denna fas man höra ljud från
bromsarna som frigörs mekaniskt.
Detta betyder att bilen snart kommer
att rulla iväg.
55) 56)
ASR-SYSTEMET (AntiSlip
Regulation)
Systemet utgör en integrerad del av
ESC-systemet och aktiveras
automatiskt om ett eller båda drivhjulen
slirar och förlorar väggreppet på vått
underlag (vattenplaning) när man
accelererar på halt underlag, snö- eller
istäckta vägar osv.
Beroende på halkförhållandena kan två
olika styrsystem aktiveras:
Om slirningen påverkar båda
drivhjulen, aktiveras ASR-systemet och
minskar effekten som överförs från
motorn.
Om slirningen bara påverkar ett av
drivhjulen, aktiveras systemet och
bromsar automatiskt hjulet som slirar.
Systemets aktivering
Ikonenblinkar på
instrumentpanelen för att informera
föraren om systemet har aktiverats, då
bilen befinner sig i en kritisk situation
när det gäller stabilitet och väggrepp.
Manuell aktivering/inaktivering
ASR-systemet aktiveras vid varje start
av motorn. Under körningen är det
möjligt att stänga av/sätta på ASR med
knappen 1 bild 51 (TTC). Systemets
frånkoppling signaleras av att lysdioden
tänds på knappen och, på vissa
versioner, av ett meddelande som visas
på displayen. Efter bortkopplingen av
ASR under körningen, kopplas den
automatiskt ifrån nästa gång som bilen
startas.
Vid körning på snöigt väglag, med
monterade snökedjor, kan det vara
nödvändigt att koppla från ASR: Under
dessa förhållanden medger en slirning
av drivhjulen under uppstarten en bättre
dragning.
57) 58) 59) 60) 61) 62)
PBA-SYSTEMET (Panic
Brake Assist)
PBA-systemet har projekterats för att
optimera bilens bromseffekt vid en
nödinbromsning.
Systemet känner igen
nödinbromsningen genom att detektera
hur fort och hårt man trycker ned
bromspedalen och applicerar därefter
det optimala trycket på bromsarna. Det
kan hjälpa till att minska
bromssträckan: PBA-systemet
kompletterar därmed ABS-systemet.
62
SÄKERHET
Page 65 of 196

Man får maximal hjälp av PBA-systemet
om man trycker mycket snabbt på
bromspedalen. Dessutom, ska man
trycka flera gånger på bromspedalen
under inbromsningen för att uppnå
systemets optimala prestanda, utan att
trycka intermittent.
Minska inte trycket på bromspedalen
förrän du inte behöver bromsa mera.
PBA-systemet stängs av när du släpper
upp bromspedalen.
63) 64) 65) 66)
TTC-SYSTEMET (Torque
Transfer Control)
Detta system utgör en integrerad del av
ESC-systemet. Det är ett system som
förbättrar momentöverföringen till
hjulen, för att garantera en säkrare och
mer sportig körning, särskilt vid
kurvtagningar, med ett snabbare svar
där understyrningen hålls nere.
Påsättning av systemet
Systemet aktiveras genom att trycka på
knappen 1 bild 51. Aktiveringen
signaleras genom att lysdioden på
TTC-knappen tänds.
VARNING
40)När ABS-systemet aktiveras och du
känner pulseringar i bromspedalen, ska du
inte lätta på trycket utan hålla
bromspedalen nertryckt utan att tveka. På
så sätt får man en optimal bromssträcka,
kompatibelt med väglaget.
41)För en maximal effektivitet i
bromssystemet krävs en inkörningssträcka
på ungefär 500 km. Under denna sträcka
är det lämpligt att undvika häftiga,
upprepade och långa inbromsningar.
42)Om ABS-systemet aktiveras, betyder
det att gränsen för hållningen mellan
däcken och vägbanan uppnåtts. Minska
farten för att anpassa körningen.
43)ABS-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
beror på vägbanans förhållanden44)ABS-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
45)ABS-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna eller andras säkerhet sätts på
spel.
46)För att ABS-systemet ska fungera
korrekt, måste däcken vara av samma
märke och typ på alla hjul, i perfekt skick
och framför allt överensstämma med
föreskriven typ, märke och mått.
47)Även under en eventuell användning av
reservhjulet (i förekommande fall), fortsätter
ABS-systemet att fungera. Men kom ihåg
att eftersom reservhjulet har mindre mått
än standardhjulen, kännetecknas det av ett
något sämre väggrepp än de andra
däcken.
48)ABS-systemet utnyttjar på bästa sätt
väggreppet, men kan inte öka det. Kör
därför alltid försiktigt på hala vägbanor,
utan att ta onödiga risker.
49)För att ESC-systemet ska fungera
riktigt, är det nödvändigt att däcken är av
samma märke och typ på alla hjulen, i
perfekt skick och speciellt av den typ,
märke och dimensioner som föreskrivs.
50)ESC-systemet fungerar även vid
körning med påmonterat reservhjul. Men
kom ihåg att eftersom reservhjulet har
mindre mått än standardhjulen,
kännetecknas det av ett något sämre
väggrepp än de andra däcken.
51AB0A0226C
63
Page 66 of 196

51)ESC-systemets prestanda ska inte
uppmuntra föraren att löpa onödiga och
omotiverade risker. Körbeteendet ska alltid
anpassas till vägens tillstånd, sikten och
trafikförhållandena. Det är alltid föraren som
är ansvarig för säkerheten på vägen.
52)ESC-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
beror på vägbanans förhållanden.
53)ESC-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
54)ESC-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna och andras säkerhet sätts på
spel.
55)HH-systemet är inte en
parkeringsbroms. Lämna därför inte bilen
utan att ha dragit åt handbromsen, stängt
av motorn och lagt i 1:ans växel för att
bilen ska vara parkerad i säkerhetstillstånd.
56)Det kan finnas situationer på lutande
väg (lutning under 8 %) med belastad
bil eller fastsatt släp (i förekommande fall),
då Hill Holder-systemet inte aktiveras, vilket
gör att bilen åker tillbaka något. Detta
ökar risken för en kollision med ett annat
fordon eller ett föremål. Det är alltid föraren
som är ansvarig för säkerheten på vägen.
57)För att ASR-systemet ska fungera
korrekt, måste däcken vara av samma
märke och typ på alla hjul, i perfekt skick
och framför allt överensstämma med
föreskriven typ, märke och mått.58)Även under en eventuell användning av
reservhjulet (i förekommande fall), fortsätter
ASR-systemet att fungera. Men kom ihåg
att eftersom reservhjulet har mindre mått
än standardhjulen, kännetecknas det av ett
något sämre väggrepp än de andra
däcken.
59)ASR-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
kan uppnås enligt vägbanan.
60)ASR-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
61)ASR-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna och andras säkerhet sätts på
spel.
62)ASR-systemets prestanda ska inte
uppmuntra föraren att ta onödiga och
omotiverade risker. Körbeteendet ska alltid
anpassas till vägens tillstånd, sikten och
trafikförhållandena. Det är alltid föraren som
är ansvarig för säkerheten på vägen.
63)PBA-systemet kan inte öka däckens
väggrepp bortom de gränser som fysikens
lagar anger: kör därför alltid försiktigt enligt
vägförhållandena.
64)PBA-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, kör på vägar som ger ett dåligt
väggrepp eller får vattenplaning.
65)PBA-systemet utgör en körhjälp, men
föraren ska aldrig förlora
uppmärksamheten under körningen. Det är
alltid föraren som ansvarar för bilens
körning.66)PBA-systemets egenskaper ska aldrig
testas på ett vårdslöst och farligt vis som
kan leda till livsfara för föraren själv, för
de övriga passagerarna i bilen och för alla
andra fotgängare och bilister.
64
SÄKERHET
Page 67 of 196

iTPMS-SYSTEM
(indirect Tyre
Pressure
Monitoring System)
(om tillgänglig)
BESKRIVNING
Bilen kan förses med
övervakningssystemet till däcktrycket,
iTPMS (indirect Tyre Pressure
Monitoring System), som med hjälp av
hjulets hastighetsgivare kan övervaka
däckens pumpningsstatus.
För åtkomst till skärmarna (bild 52 - bild
53) iTPMS-systemet tryck på
TRIP-knappen.
Skärmen bild 53 visas endast om ett
eller flera däck är dåligt pumpade.
Korrekt däcktryck
Om trycket i alla däck motsvarar rätt
värde, visas skärmen bild 52 på
displayen.
Otillräckligt däcktryck
Systemet varnar föraren om ett eller
flera däck har lågt tryck genom att
varningslampan
tänds på
instrumentpanelen.
På displayen visas texten "KO" bredvid
däcken bild 53 och ett
varningsmeddelande visas.
Om systemet inte detekterar
tryckvärdet för ett eller flera däck, visas
streck på displayen "– –".
Denna signalering visas även om man
stänger av och sedan sätter på motorn,
tills RESET-proceduren har utförts.
NOLLSTÄLLNINGS-
PROCEDUR
iTPMS-systemet behöver en inledande
självinlärningsfas (vars tidslängd beror
på körstilen och vägförhållandena:
det optimala förhållande är en rak
körsträcka där man kör i 80 km/tim. i
minst 20 min.) som startar genom
att man utför Reset-proceduren.
Reset-proceduren ska utföras i följande
fall:
Varje gång som däcktrycket ändras.
vid däckbyte, även om det bara
gäller ett däck;
när man byter plats på eller vänder
däcken;
när man monterar reservhjulet.
Innan du utför RESET-proceduren, ska
du pumpa däcken till nominellt
däcktryck som står i tabellen över
däckens pumpningstryck (se avsnitt
"Hjul" i kapitlet "Tekniska data").
Om du inte utför RESET-proceduren i
de ovanstående fallen, kan
varningslampan
ge felaktiga
signaleringar om ett eller flera däck.
För att utföra RESET-proceduren ska
du använda dig av inställningsmenyn
med stillastående bil och med
tändningsnyckeln på MAR (se
beskrivningen i avsnittet
"Menyalternativ").
52AB0A0123C
53AB0A0217C
65
Page 68 of 196

Efter att nollställningsproceduren har
utförts, visas meddelandet "Reset
saved", vilket innebär att
självinlärningen har startat.
FUNKTIONSVILLKOR
67),68),69),70),71),72)
Systemet är aktivt för hastigheter över
15 km/tim.
I vissa situationer som vid en sportig
körning, särskilda vägförhållanden (t ex.
vägar som är täckta av is, snö,
grusvägar osv.), kan signaleringen dröja
eller så kan den fungera delvis vid
detektering av ett tillfälligt tryckfall i ett
eller flera däck.
I särskilda förhållanden (t ex. bilen är
osymmetriskt lastad på en sida, skadat
eller slitet däck, användning av
reservhjulet, användning av snökedjor,
användning av olika däck på samma
hjulaxel), kan systemet ge ifrån sig
felaktiga signaleringar eller stängas av
tillfälligt.
Om systemet stängs av tillfälligt, blinkar
varningslampan
i cirka 75 sekunder
och därefter lyser den med ett fast
sken. Samtidigt visas ett
varningsmeddelande på displayen.
Denna signalering visas även efter att
man har stängt av och sedan satt
på motorn igen, om den riktiga
funktionen inte först har återställts.Vid onormala signaleringar
rekommenderas att utföra RESET-
proceduren. Om signaleringar sker när
RESET är igång, kontrollera att den
typ av däck som används är
densamma på alla fyra hjulen och att
däcken inte är skadade. Vid
användning av reservhjulet, byt ut hjulet
så snart som möjligt med ett
normalstort däck i stället för
reservhjulet. Om möjligt ta bort
eventuella snökedjor. säkerställ korrekt
fördelning av lasten och upprepa
RESET-proceduren genom att köra på
ren och asfalterad väg. Om
signaleringarna kvarstår, kontakta
Abarths servicenätverk.
VARNING
67)Om systemet signalerar ett tryckfall i
ett eller flera däck, rekommenderar vi
att du kontrollerar trycket i alla däcken.
68)iTPMS-systemet innebär inte att
föraren inte behöver kontrollera däcktrycket
varje månad. Det ska inte anses vara en
ersättning för underhållsarbetet eller
säkerhetsanordningarna.
69)Däcktrycket ska kontrolleras med kalla
däck. Om man av någon orsak kontrollerar
trycket med varma däck, minskar trycket
även om det är högre än förutsett värde.
Upprepa då kontrollen på kalla däck.70)iTPMS-systemet kan inte signalera
plötsliga tryckfall i däcktrycket (t ex. om
däcket exploderar). I så fall ska du stoppa
bilen genom att bromsa försiktigt och
utan att styra häftigt.
71)Systemet ger endast en varning om
lågt däcktryck: det kan inte pumpa upp
däcken.
72)Ett otillräckligt däcktryck ökar
bränsleförbrukningen, minskar slitbanans
livslängd och kan påverka förmågan att
köra bilen på ett säkert vis.
66
SÄKERHET
Page 69 of 196

SKYDDSSYSTEM
FÖR
PASSAGERARNA
En av bilens viktigaste
säkerhetsanordningar utgörs av
följande skyddssystem:
Säkerhetsbälten.
SBR-system (Seat Belt Reminder).
Huvudstöd.
Fasthållningssystem för barn.
Airbagar fram och på sidorna
(beroende på version).
Var mycket uppmärksam på
informationen som ges på följande
sidor. Det är mycket viktigt att
skyddssystemen används på så riktigt
sätt som möjligt för att garantera
maximal säkerhet för föraren och
passageraren.
För beskrivningen av huvudstödens
justering, se beskrivningen i avsnittet
"Huvudstöd" i kapitlet "Lär känna din
bil".
SÄKERHETSBÄLTEN
ANVÄNDNING AV
SÄKERHETSBÄLTEN
Alla sittplatser i bilen är försedda med
trepunktsbälten med tillhörande
upprullningsmekanism.
Föraren är skyldig att följa (och ansvarar
för att alla passagerare i bilen följer) de
lokala lagarna om skyldigheten att ha
säkerhetsbältet fastspänt och hur
det ska användas.
Sitt upprätt och tillbakalutad mot
ryggstödet när bältet sätts på.
För att spänna fast säkerhetsbältet för
man in låstungan 1 bild 54 i spännet
2 bild 54 tills man hör ett klickande
låsljud.
Om bältet låser sig när det dras ut, låter
man det rulla tillbaka en bit och drar
sedan ut det igen utan att rycka.
För att lossa bältet, tryck på knappen 3
bild 54.
Följ bältet när det rullas upp för att
undvika att det tvinnas.Upprullningsmekanismen ingriper och
blockerar bandet vid en häftig
inbromsning eller en stark nedsaktning
beroende på en krock. Denna
egenskap möjliggör säkerhetsbältet fria
glidning i normala förhållanden så att
den anpassar sig perfekt till personens
kropp. Vid en olycka, blockeras
säkerhetsbältet och reducerar risken för
stötar inuti kupén och förhindrar att
personerna slungas ut ur bilen.
När bilen står parkerad på en kraftigt
lutande väg kan bältesrullarna låsa sig,
vilket är helt normalt. I övrigt fungerar
upprullningsanordningen så att den
låser bältet vid snabba inbromsningar,
krockar och kurvtagningar med hög
hastighet.
73) 74)
I baksätet sitter det 3-punkts
säkerhetsbälten med bältesrullar på alla
platser.
54AB0A0059C
67
Page 70 of 196

OBS! Spänn fast säkerhetsbältena i
baksätet på så sätt som visas i bild 55.
VARNING När du återför ett nedfällt
baksäte till sitt normala läge, ska du se
till att säkerhetsbältena är korrekt
placerade så att de kan användas
omedelbart.
VARNING
73)Tryck inte på knappen 3 under
körningen.
74)Kom ihåg att passagerarna i baksätet
som inte har säkerhetsbältet fastspänt,
utsätter sig inte bara sig själva för allvarliga
risker vid en eventuell våldsam krock,
utan utgör även en fara för passagerarna i
framsätet.
S.B.R.-SYSTEM
(Seat Belt
Reminder)
SBR-systemet varnar passagerarna i
framsätet om att säkerhetsbältet inte
har spänts fast.
Systemet signalerar att
säkerhetsbältena inte har spänts fast
genom visuella signaler
(varningslamporna tänds på
instrumentpanelen och symbolerna
tänds på displayen) och genom
ljudsignaler (se beskrivningen i följande
avsnitt).
OBS! För att inaktivera ljudvarningen
permanent, vänd dig till Abarths
servicenät. Du kan när som helst
återaktivera ljudsignaleringen i
inställningsmenyn på displayen.
Säkerhetsbältenas funktion
Systemet varnar föraren och
framsätespassageraren om att
säkerhetsbältet inte är fastspänt. Detta
sker på följande sätt:
Varningslampantänds med ett
blinkande sken och en summer hörs
i cirka tio sekunder.
Så snart cykeln är avslutad,
fortsätter varningslampan att lysa tills
säkerhetsbältena spänns fast.
BÄLTES-
FÖRSTRÄCKARE
Bilen har försetts med
bältesförsträckare till säkerhetsbältena
fram och vid en våldsam frontalkrock,
garanterar de att säkerhetsbältena
ligger an ordentligt mot passagerarnas
kropp innan fasthållningen sätter igång.
Aktiveringen av försträckarna känns
igen på en viss tillbakarullning av
säkerhetsbältet mot
upprullningsanordningen.
Bilen är även utrustas med en andra
anordning för försträckning (som sitter i
under tröskelplåten): aktiveringen känns
i gen av att vajern förkortas.
När försträckaren ingriper kan det
bildas en lätt rök. Denna rök är inte
skadlig och är inte något tecken på
brandfara.
OBSERVERA! För ett maximalt tryck
genom sträckarens verkan, bär bältet
så att det sitter fast ordentligt mot
bröstkorg och bäcken.
bältesförsträckarna kräver vare sig
underhåll eller smörjning. Varje ingrepp
på dem kan försämra deras effektivitet.
Om anordningen har utsatts för
naturkatastrofer (som översvämningar,
stormfloder osv.), som täckt den med
vatten eller lera, måste den bytas ut.
75)
55AB0A0354C
68
SÄKERHET
