Abarth Grande Punto 2010 Návod na použitie a údržbu (in Slovak)

30
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE
ZADNÉ (pre určené verzie/trhy)
obr. 24
Pre nastavenie opierok hlavy do hornej po-
lohy je treba opierky zdvihnúť, až dokiaľ ne-
dosiahnu polohu (poloha na používanie),
ktorá sa ohlási cvaknutím.
Pre vrátenie opierok hlavy do stavu ne-
používania, stlačte tlačidlo Aa spustite ich
až dokiaľ sa nevrátia na svoje miesto na
opierke chrbáta.
Pre vytiahnutie predných opierok hlavy
stlačte súčasne tlačidlá Aa Bna obidvoch
stranách tyčiek a ťahajte smerom hore.
UPOZORNENIE V čase používania zad-
ných sedadiel, hlavové opierky sa majú
vždy držať v pozícii “celkom vytiahnuté”.

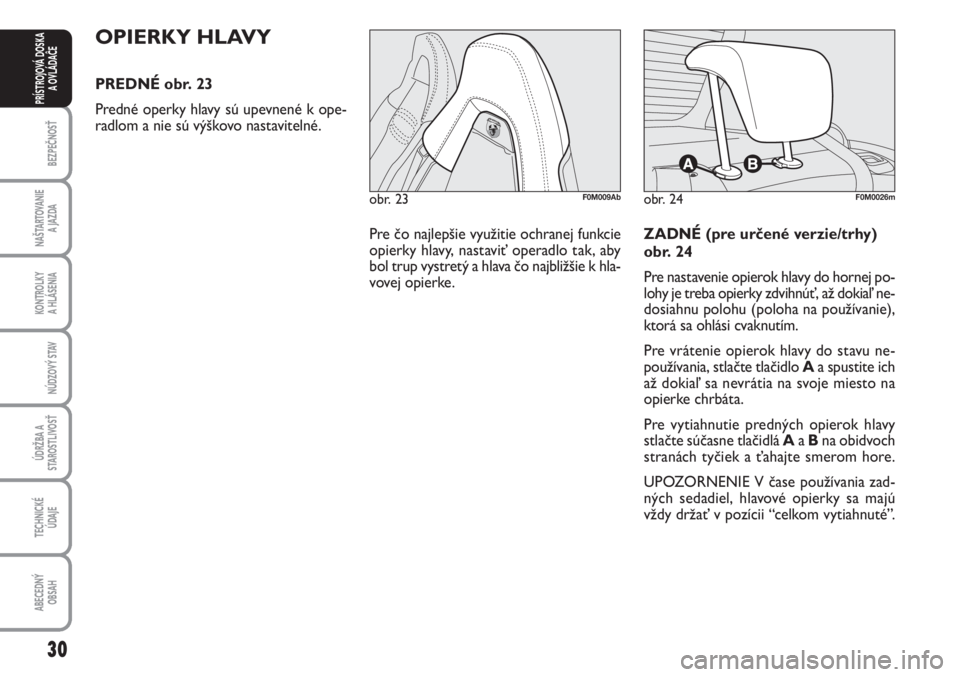

OPIERKY HLAVY
PREDNÉ obr. 23
Predné operky hlavy sú upevnené k ope-
radlom a nie sú výškovo nastavitelné.
obr. 23F0M009Abobr. 24F0M0026m
Pre čo najlepšie využitie ochranej funkcie
opierky hlavy, nastaviť operadlo tak, aby
bol trup vystretý a hlava čo najbližšie k hla-
vovej opierke.

31
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE
SPÄTNÉ ZRKADLÁ
VNÚTORNÉ ZRKADLO obr. 26
Je vybavené bezpečnostným zariadením,
ktoré ho odopne v prípade nebezpečného
kontaktu s pasažierom.

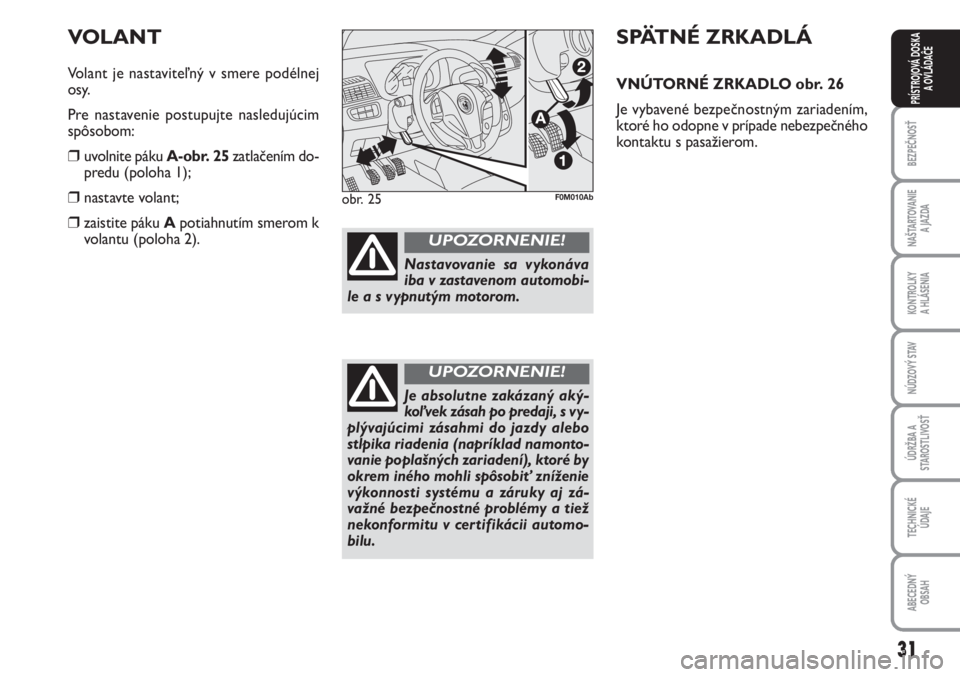

VOLANT
Volant je nastaviteľný v smere podélnej
osy.
Pre nastavenie postupujte nasledujúcim
spôsobom:
❒uvolnite páku A-obr. 25zatlačením do-
predu (poloha 1);
❒nastavte volant;
❒zaistite páku Apotiahnutím smerom k
volantu (poloha 2).
obr. 25F0M010Ab
Nastavovanie sa v ykonáva
iba v zastavenom automobi-
le a s vypnutým motorom.
UPOZORNENIE!
Je absolutne zakázaný aký-
koľvek zásah po predaji, s vy-
plývajúcimi zásahmi do jazdy alebo
stĺpika riadenia (napríklad namonto-
vanie poplašných zariadení), ktoré by
okrem iného mohli spôsobiť zníženie
výkonnosti systému a záruky aj zá-
važné bezpečnostné problémy a tiež
nekonformitu v certifikácii automo-
bilu.
UPOZORNENIE!

32
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE

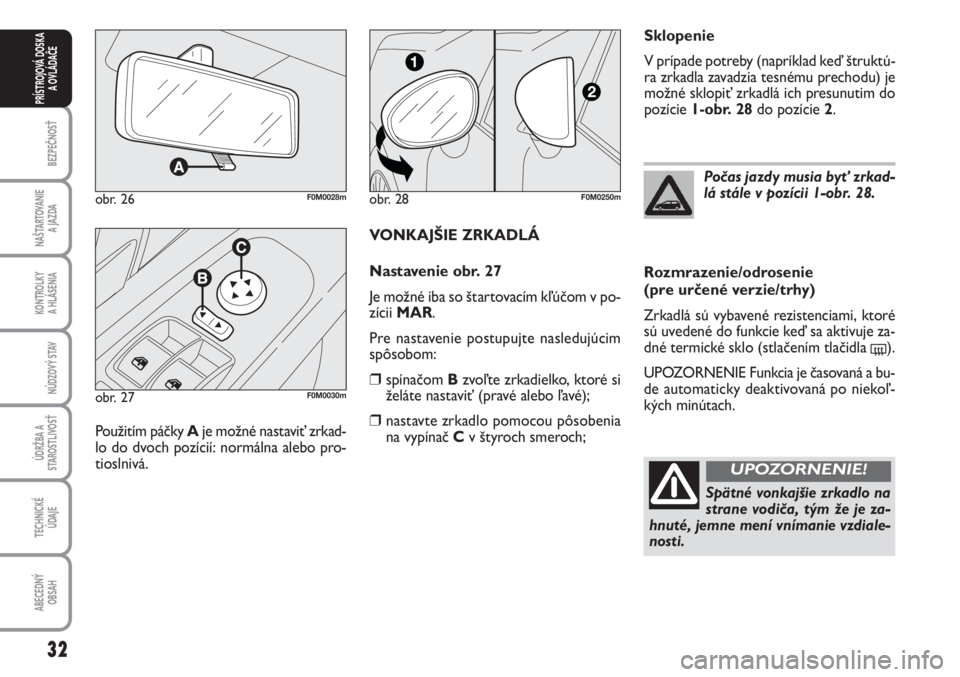

VONKAJŠIE ZRKADLÁ
Nastavenie obr. 27
Je možné iba so štartovacím kľúčom v po-
zícii MAR.
Pre nastavenie postupujte nasledujúcim
spôsobom:
❒spínačom Bzvoľte zrkadielko, ktoré si
želáte nastaviť (pravé alebo ľavé);
❒nastavte zrkadlo pomocou pôsobenia
na vypínač Cv štyroch smeroch;
obr. 26F0M0028m
obr. 27F0M0030m
Použitím páčky Aje možné nastaviť zrkad-
lo do dvoch pozícií: normálna alebo pro-
tioslnivá.
obr. 28F0M0250m
Sklopenie
V prípade potreby (napríklad keď štruktú-
ra zrkadla zavadzia tesnému prechodu) je
možné sklopiť zrkadlá ich presunutim do
pozície 1-obr. 28do pozície 2.
Počas jazdy musia byť zrkad-
lá stále v pozícii 1-obr. 28.
Spätné vonkajšie zrkadlo na
strane vodiča, tým že je za-
hnuté, jemne mení vnímanie vzdiale-
nosti.
UPOZORNENIE!
Rozmrazenie/odrosenie
(pre určené verzie/trhy)
Zrkadlá sú vybavené rezistenciami, ktoré
sú uvedené do funkcie keď sa aktivuje za-
dné termické sklo (stlačením tlačidla
().
UPOZORNENIE Funkcia je časovaná a bu-
de automaticky deaktivovaná po niekoľ-
kých minútach.

33
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE
obr. 29
F0M011Ab
KLIMATIZÁCIA
1.Horný pevný difuzor - 2.Stredové orientovateľné difuzory - 3.Bočné pevné difuzory - 4.Bočné nastaviteľné difuzory -
5. Spodné difuzory pre predné miesta - 6.Zadné bočné difúzory pre zadné sedadlá.

34
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE
obr. 30F0M0033m
obr. 31F0M085Ab
RUČNÁ KLIMATIZÁCIA
STREDOVÉ A BOČNÉ
NASTAVITEĽNÉ A
ORIENTOVATEĽNÉ DIFUZORY
obr. 30-31
APevné difuzory pre bočná sklá
BBočné orientovateľné difuzory.
CStredové orientovateľné difuzory.Difuzory Anie sú orientovateľné.
Pri používaniu difuzorov Ba C, presuňte
príslušný mechanizmus tak, aby boli na-
stavené požadovaným smerom.

35
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE
Ovládač C pre distribúciu vzduchu
¶pre vzduch do stredových a bočných
otvorov;
ßpre vzduch na nohy a do otvorov na
doske s jemne nižšou teplotou, v pod-
mienkach strednej teploty;
©pre vyhrievanie s extémne nízkou von-
kajšou teplotou: pre maximálny prísun
vzduchu na nohy;
®pre ohrievanie nôh a súčasne odrose-
nie čelného skla;
-pre rýchle odrosenie čelného skla.
Tlačidlo D pre zapnutie/ vypnutie
recyklácie vzduchu
Stlačením tlačidla (zasvieti dióda na tla-
čidle) nastane zapnutie recyklácie vnútor-
ného vzduchu. Znovu stlačením tlačidla
(zhasne dióda na tlačidle) nastane vypnu-
tie recyklácie vnútorného vzduchu.
Tlačidlo E pre zapnutie/ vypnutie
klimatizácie
Stlačením tlačidla (dióda tlačidla zasvieti)
nastane zapnutie klimatizácie. Znovu stla-
čením tlačidla (dióda tlačidla zhasne) na-
stane vypnutie klimatizácie.

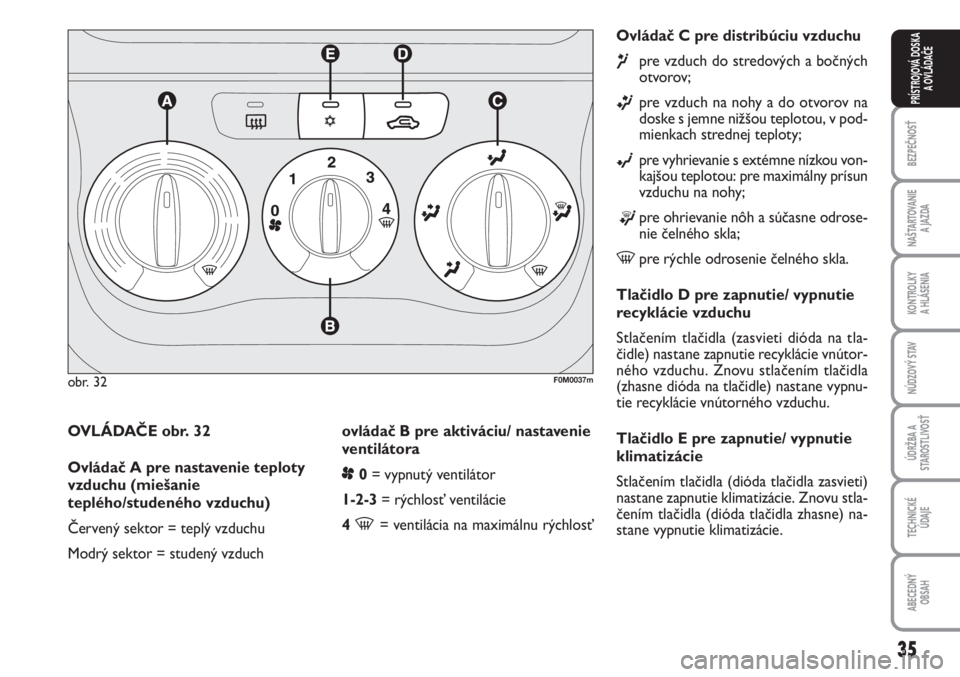

obr. 32F0M0037m
OVLÁDAČE obr. 32
Ovládač A pre nastavenie teploty
vzduchu (miešanie
teplého/studeného vzduchu)
Červený sektor = teplý vzduchu
Modrý sektor = studený vzduchovládač B pre aktiváciu/ nastavenie
ventilátora
p0= vypnutý ventilátor
1-2-3= rýchlosť ventilácie
4
-= ventilácia na maximálnu rýchlosť

36
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE

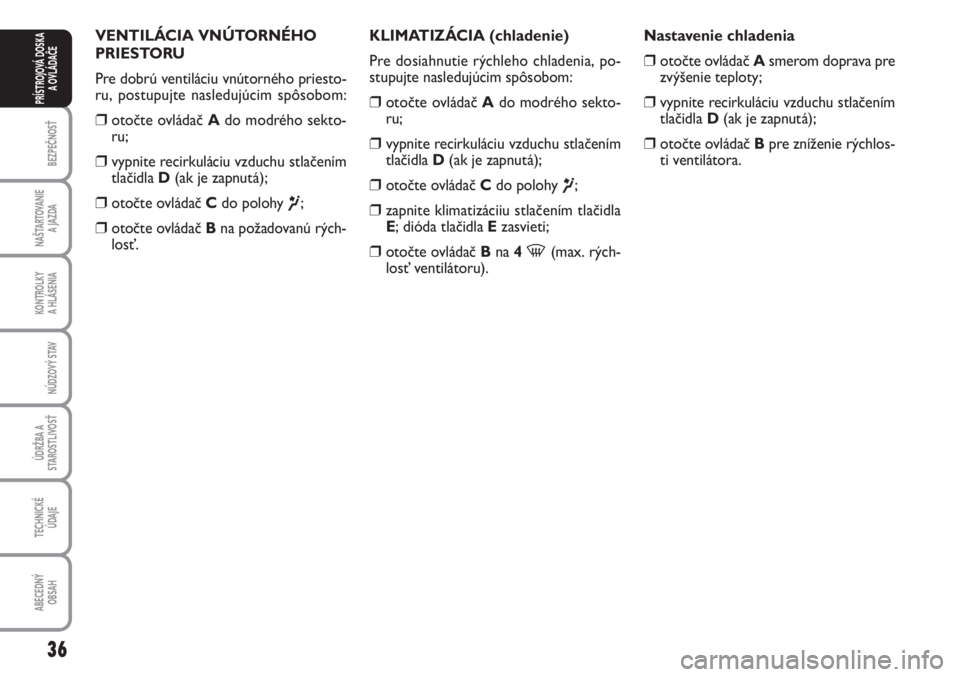

VENTILÁCIA VNÚTORNÉHO
PRIESTORU
Pre dobrú ventiláciu vnútorného priesto-
ru, postupujte nasledujúcim spôsobom:
❒otočte ovládač Ado modrého sekto-
ru;
❒vypnite recirkuláciu vzduchu stlačením
tlačidla D(ak je zapnutá);
❒otočte ovládač Cdo polohy ¶;
❒otočte ovládač Bna požadovanú rých-
losť.KLIMATIZÁCIA (chladenie)
Pre dosiahnutie rýchleho chladenia, po-
stupujte nasledujúcim spôsobom:
❒otočte ovládač Ado modrého sekto-
ru;
❒vypnite recirkuláciu vzduchu stlačením
tlačidla D(ak je zapnutá);
❒otočte ovládač Cdo polohy ¶;
❒zapnite klimatizáciiu stlačením tlačidla
E; dióda tlačidla Ezasvieti;
❒otočte ovládač Bna 4-(max. rých-
losť ventilátoru).Nastavenie chladenia
❒otočte ovládač Asmerom doprava pre
zvýšenie teploty;
❒vypnite recirkuláciu vzduchu stlačením
tlačidla D(ak je zapnutá);
❒otočte ovládač Bpre zníženie rýchlos-
ti ventilátora.

37
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE

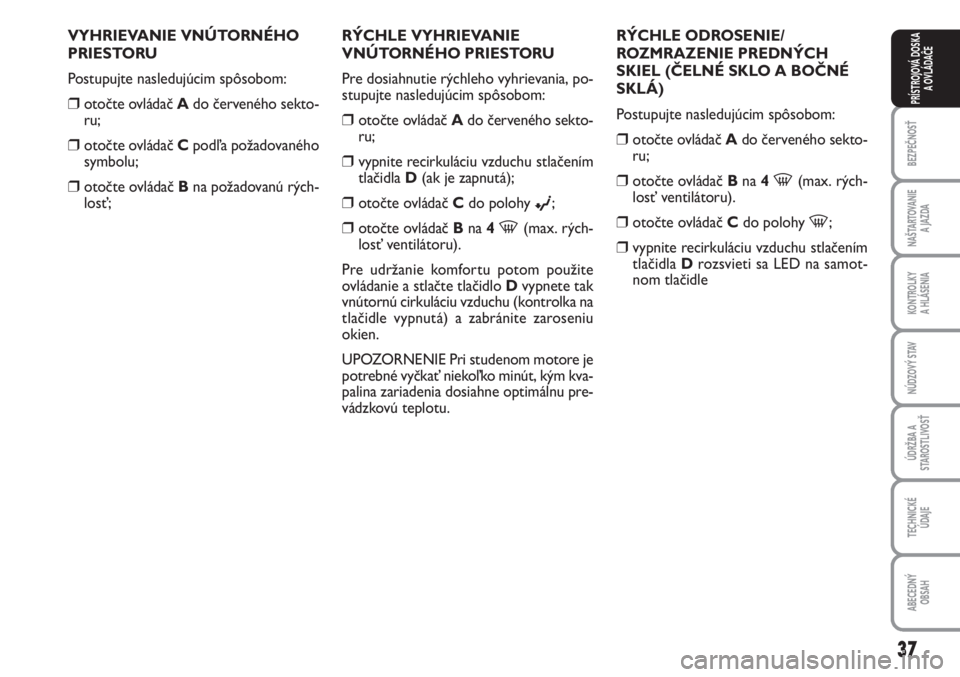

VYHRIEVANIE VNÚTORNÉHO
PRIESTORU
Postupujte nasledujúcim spôsobom:
❒otočte ovládač Ado červeného sekto-
ru;
❒otočte ovládač Cpodľa požadovaného
symbolu;
❒otočte ovládač B na požadovanú rých-
losť;RÝCHLE VYHRIEVANIE
VNÚTORNÉHO PRIESTORU
Pre dosiahnutie rýchleho vyhrievania, po-
stupujte nasledujúcim spôsobom:
❒otočte ovládač Ado červeného sekto-
ru;
❒vypnite recirkuláciu vzduchu stlačením
tlačidla D(ak je zapnutá);
❒otočte ovládač Cdo polohy ©;
❒otočte ovládač Bna 4-(max. rých-
losť ventilátoru).
Pre udržanie komfortu potom použite
ovládanie a stlačte tlačidlo Dvypnete tak
vnútornú cirkuláciu vzduchu (kontrolka na
tlačidle vypnutá) a zabránite zaroseniu
okien.
UPOZORNENIE Pri studenom motore je
potrebné vyčkať niekoľko minút, kým kva-
palina zariadenia dosiahne optimálnu pre-
vádzkovú teplotu.RÝCHLE ODROSENIE/
ROZMRAZENIE PREDNÝCH
SKIEL (ČELNÉ SKLO A BOČNÉ
SKLÁ)
Postupujte nasledujúcim spôsobom:
❒otočte ovládač Ado červeného sekto-
ru;
❒otočte ovládač Bna 4-(max. rých-
losť ventilátoru).
❒otočte ovládač Cdo polohy -;
❒vypnite recirkuláciu vzduchu stlačením
tlačidla D rozsvieti sa LED na samot-
nom tlačidle

38
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE

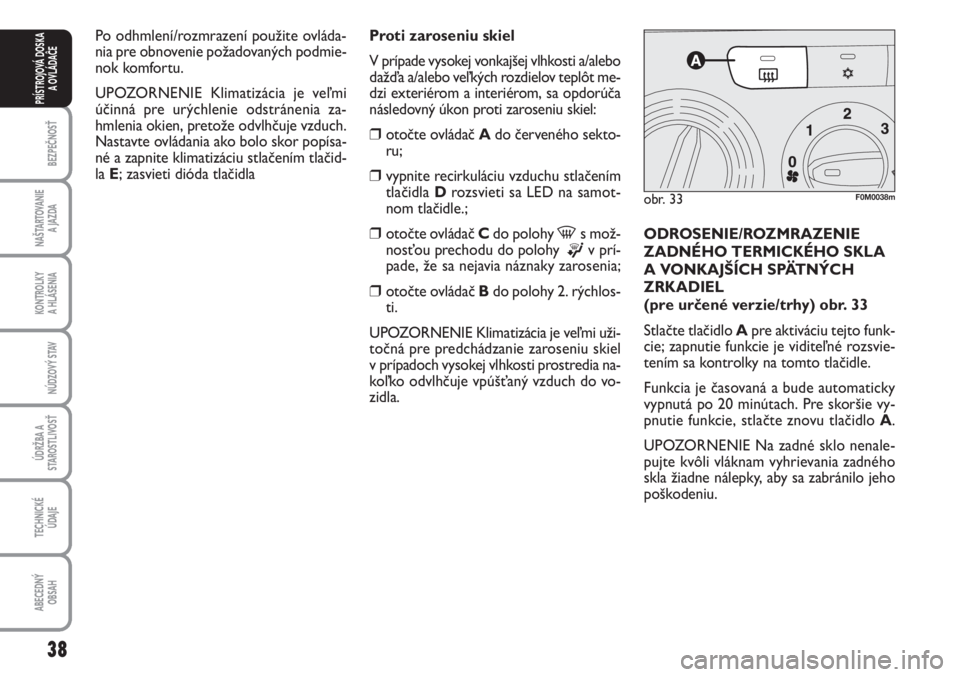

Proti zaroseniu skiel
V prípade vysokej vonkajšej vlhkosti a/alebo
dažďa a/alebo veľkých rozdielov teplôt me-
dzi exteriérom a interiérom, sa opdorúča
následovný úkon proti zaroseniu skiel:
❒otočte ovládač Ado červeného sekto-
ru;
❒vypnite recirkuláciu vzduchu stlačením
tlačidla Drozsvieti sa LED na samot-
nom tlačidle.;
❒otočte ovládač Cdo polohy -s mož-
nosťou prechodu do polohy
®v prí-
pade, že sa nejavia náznaky zarosenia;
❒otočte ovládač Bdo polohy 2. rýchlos-
ti.
UPOZORNENIE Klimatizácia je veľmi uži-
točná pre predchádzanie zaroseniu skiel
v prípadoch vysokej vlhkosti prostredia na-
koľko odvlhčuje vpúšťaný vzduch do vo-
zidla.ODROSENIE/ROZMRAZENIE
ZADNÉHO TERMICKÉHO SKLA
A VONKAJŠÍCH SPÄTNÝCH
ZRKADIEL
(pre určené verzie/trhy) obr. 33
Stlačte tlačidlo Apre aktiváciu tejto funk-
cie; zapnutie funkcie je viditeľné rozsvie-
tením sa kontrolky na tomto tlačidle.
Funkcia je časovaná a bude automaticky
vypnutá po 20 minútach. Pre skoršie vy-
pnutie funkcie, stlačte znovu tlačidlo A.
UPOZORNENIE Na zadné sklo nenale-
pujte kvôli vláknam vyhrievania zadného
skla žiadne nálepky, aby sa zabránilo jeho
poškodeniu.
obr. 33F0M0038m
Po odhmlení/rozmrazení použite ovláda-
nia pre obnovenie požadovaných podmie-
nok komfortu.
UPOZORNENIE Klimatizácia je veľmi
účinná pre urýchlenie odstránenia za-
hmlenia okien, pretože odvlhčuje vzduch.
Nastavte ovládania ako bolo skor popísa-
né a zapnite klimatizáciu stlačením tlačid-
la E; zasvieti dióda tlačidla

39
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
NÚDZOVÝ STAV
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOVÁ DOSKA
A OVLÁDAĈE

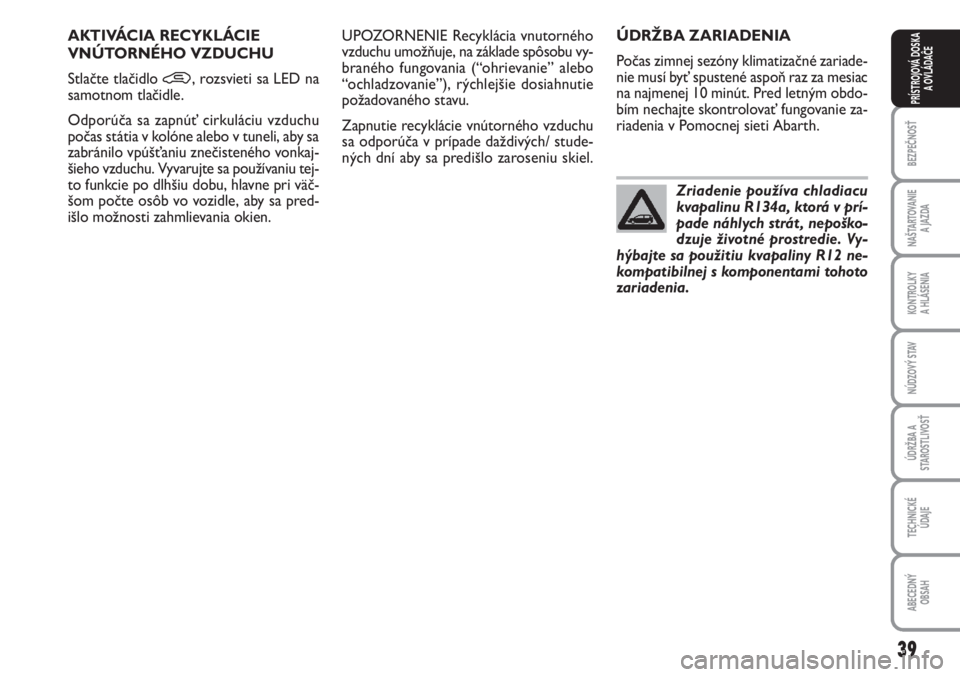

ÚDRŽBA ZARIADENIA
Počas zimnej sezóny klimatizačné zariade-
nie musí byť spustené aspoň raz za mesiac
na najmenej 10 minút. Pred letným obdo-
bím nechajte skontrolovať fungovanie za-
riadenia v Pomocnej sieti Abarth.
Zriadenie používa chladiacu
kvapalinu R134a, ktorá v prí-
pade náhlych strát , nepoško-
dzuje životné prostredie. Vy-
hýbajte sa použitiu kvapaliny R12 ne-
kompatibilnej s komponentami tohoto
zariadenia.UPOZORNENIE Recyklácia vnutorného
vzduchu umožňuje, na základe spôsobu vy-
braného fungovania (“ohrievanie” alebo
“ochladzovanie”), rýchlejšie dosiahnutie
požadovaného stavu.
Zapnutie recyklácie vnútorného vzduchu
sa odporúča v prípade daždivých/ stude-
ných dní aby sa predišlo zaroseniu skiel. AKTIVÁCIA RECYKLÁCIE
VNÚTORNÉHO VZDUCHU
Stlačte tlačidlo
•, rozsvieti sa LED na
samotnom tlačidle.
Odporúča sa zapnúť cirkuláciu vzduchu
počas státia v kolóne alebo v tuneli, aby sa
zabránilo vpúšťaniu znečisteného vonkaj-
šieho vzduchu. Vyvarujte sa používaniu tej-
to funkcie po dlhšiu dobu, hlavne pri väč-
šom počte osôb vo vozidle, aby sa pred-
išlo možnosti zahmlievania okien.
