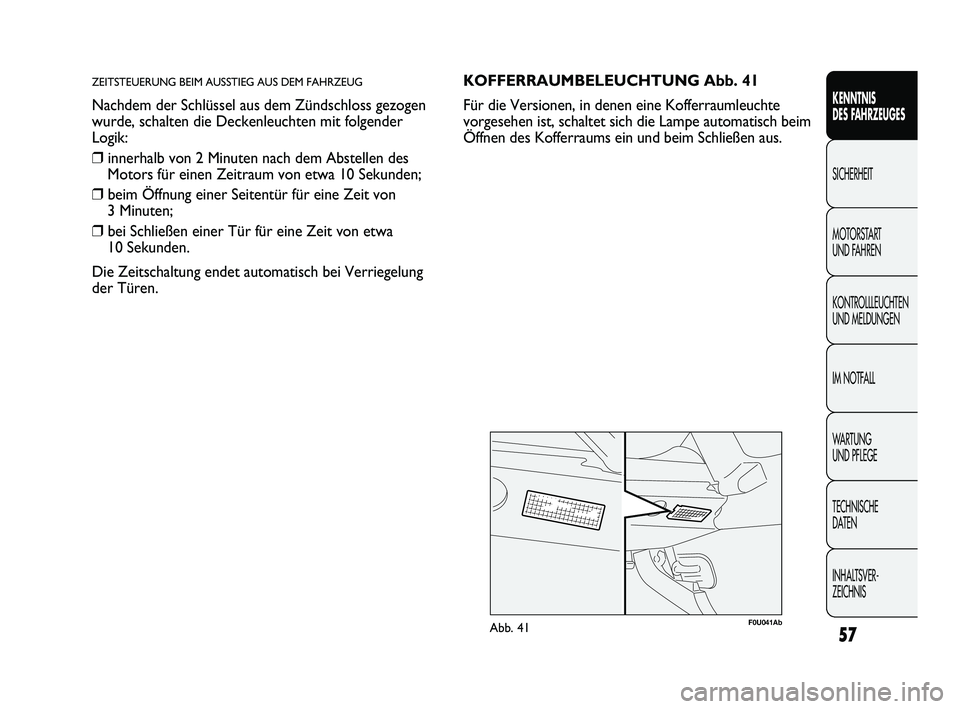

ZEITSTEUERUNG BEIM AUSSTIEG AUS DEM FAHRZEUG
Nachdem der Schlüssel aus dem Zündschloss gezogen
wurde, schalten die Deckenleuchten mit folgender
Logik:
❒ innerhalb von 2 Minuten nach dem Abstellen des
Motors für einen Zeitraum von etwa 10 Sekunden;
❒ beim Öffnung einer Seitentür für eine Zeit von
3 Minuten;
❒ bei Schließen einer Tür für eine Zeit von etwa
10 Sekunden.
Die Zeitschaltung endet automatisch bei Verriegelung
der Türen.
F0U041AbAbb. 41
KOFFERRAUMBELEUCHTUNG Abb. 41
Für die Versionen, in denen eine Kofferraumleuchte
vorgesehen ist, schaltet sich die Lampe automatisch beim
Öffnen des Kofferraums ein und beim Schließen aus.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 57

58
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER- ZEICHNIS
F0U043AbAbb. 43F0U044AbAbb. 44
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf STOP oder
bei abgezogenem Schlüssel durch Drehen des
Rändelrings am linken Hebel zuerst auf Stellung
Ound
anschließend auf die Stellungen 6oder 2eingeschaltet
werden.
Auf der Instrumententafel leuchtet die Lampe 3.
NEBELSCHEINWERFER Abb. 44
(für Versionen/Märkte, wo vorgesehen)
Die Nebelscheinwerfer werden bei eingeschaltetem
Standlicht durch Druck auf die Taste 5eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte
5 .
Das Ausschalten erfolgt durch erneutes Drücken der
Taste.
Die Benutzung der Nebelscheinwerfer unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
BEDIENUNGEN

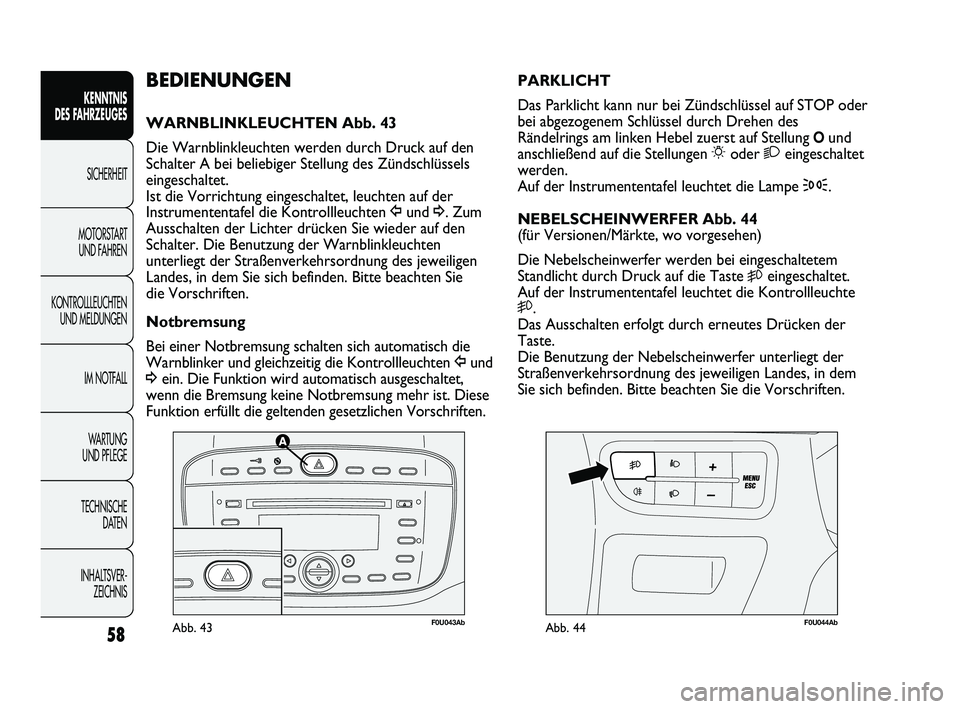

WARNBLINKLEUCHTEN Abb. 43
Die Warnblinkleuchten werden durch Druck auf den
Schalter A bei beliebiger Stellung des Zündschlüssels
eingeschaltet.
Ist die Vorrichtung eingeschaltet, leuchten auf der
Instrumententafel die Kontrollleuchten Îund ¥. Zum
Ausschalten der Lichter drücken Sie wieder auf den
Schalter. Die Benutzung der Warnblinkleuchten
unterliegt der Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden. Bitte beachten Sie
die Vorschriften.
Notbremsung
Bei einer Notbremsung schalten sich automatisch die
Warnblinker und gleichzeitig die Kontrollleuchten Îund
¥ ein. Die Funktion wird automatisch ausgeschaltet,
wenn die Bremsung keine Notbremsung mehr ist. Diese
Funktion erfüllt die geltenden gesetzlichen Vorschriften.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 58

59
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U046AbAbb. 46
F0U045AbAbb. 45
TÜRVERRIEGELUNG Abb. 47
Für die gleichzeitige Verriegelung der Türen drücken
Sie die Taste A auf dem Armaturenbrett der mittleren
Konsole bei beliebiger Stellung des Zündschlüssels.

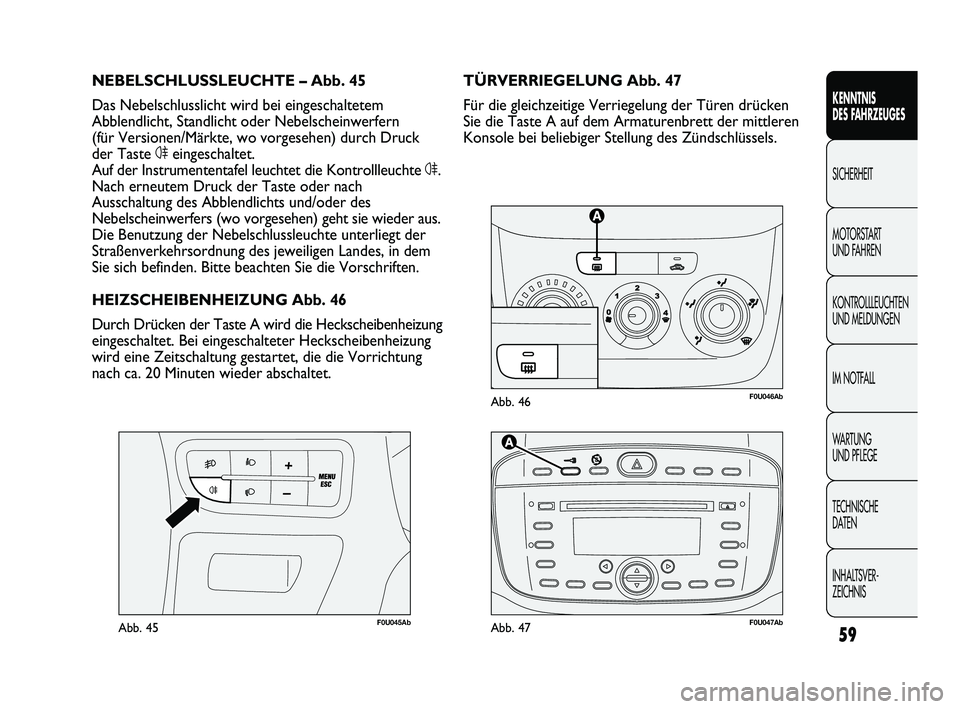

NEBELSCHLUSSLEUCHTE – Abb. 45
Das Nebelschlusslicht wird bei eingeschaltetem
Abblendlicht, Standlicht oder Nebelscheinwerfern
(für Versionen/Märkte, wo vorgesehen) durch Druck
der Taste
4eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte 4.
Nach erneutem Druck der Taste oder nach
Ausschaltung des Abblendlichts und/oder des
Nebelscheinwerfers (wo vorgesehen) geht sie wieder aus.
Die Benutzung der Nebelschlussleuchte unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
HEIZSCHEIBENHEIZUNG Abb. 46
Durch Drücken der Taste A wird die Heckscheibenheizung
eingeschaltet. Bei eingeschalteter Heckscheibenheizung
wird eine Zeitschaltung gestartet, die die Vorrichtung
nach ca. 20 Minuten wieder abschaltet.
F0U047AbAbb. 47
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 59

60
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER- ZEICHNIS

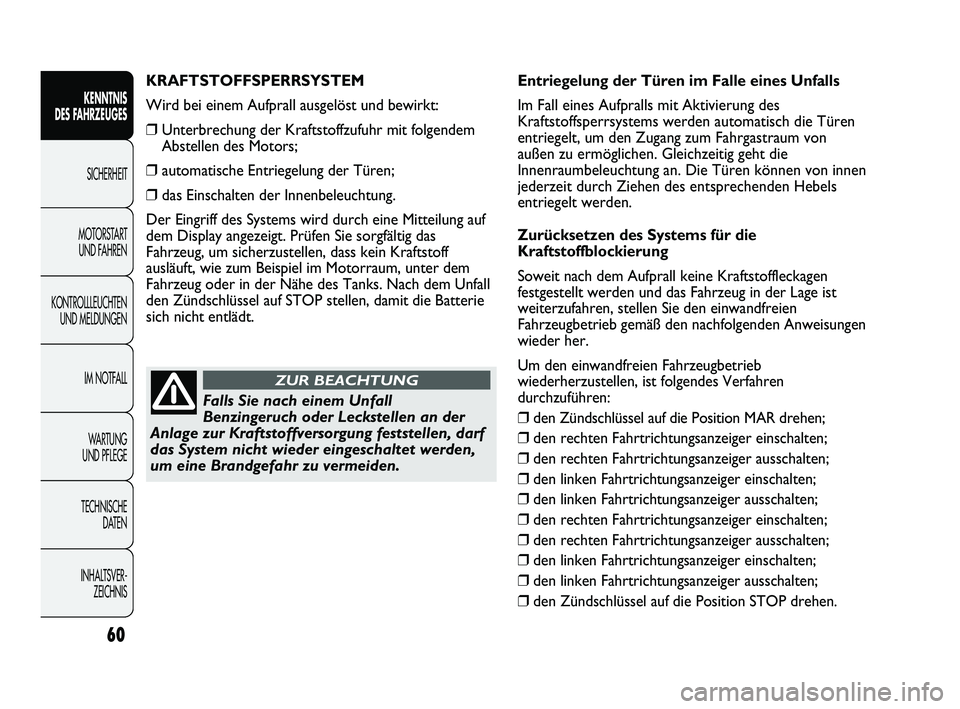

KRAFTSTOFFSPERRSYSTEM
Wird bei einem Aufprall ausgelöst und bewirkt:
❒Unterbrechung der Kraftstoffzufuhr mit folgendem
Abstellen des Motors;
❒ automatische Entriegelung der Türen;
❒ das Einschalten der Innenbeleuchtung.
Der Eingriff des Systems wird durch eine Mitteilung auf
dem Display angezeigt. Prüfen Sie sorgfältig das
Fahrzeug, um sicherzustellen, dass kein Kraftstoff
ausläuft, wie zum Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks. Nach dem Unfall
den Zündschlüssel auf STOP stellen, damit die Batterie
sich nicht entlädt.
Falls Sie nach einem Unfall
Benzingeruch oder Leckstellen an der
Anlage zur Kraftstoffversorgung feststellen, darf
das System nicht wieder eingeschaltet werden,
um eine Brandgefahr zu vermeiden.
ZUR BEACHTUNG
Entriegelung der Türen im Falle eines Unfalls
Im Fall eines Aufpralls mit Aktivierung des
Kraftstoffsperrsystems werden automatisch die Türen
entriegelt, um den Zugang zum Fahrgastraum von
außen zu ermöglichen. Gleichzeitig geht die
Innenraumbeleuchtung an. Die Türen können von innen
jederzeit durch Ziehen des entsprechenden Hebels
entriegelt werden.
Zurücksetzen des Systems für die
Kraftstoffblockierung
Soweit nach dem Aufprall keine Kraftstoffleckagen
festgestellt werden und das Fahrzeug in der Lage ist
weiterzufahren, stellen Sie den einwandfreien
Fahrzeugbetrieb gemäß den nachfolgenden Anweisungen
wieder her.
Um den einwandfreien Fahrzeugbetrieb
wiederherzustellen, ist folgendes Verfahren
durchzuführen:
❒ den Zündschlüssel auf die Position MAR drehen;
❒ den rechten Fahrtrichtungsanzeiger einschalten;
❒ den rechten Fahrtrichtungsanzeiger ausschalten;
❒ den linken Fahrtrichtungsanzeiger einschalten;
❒ den linken Fahrtrichtungsanzeiger ausschalten;
❒ den rechten Fahrtrichtungsanzeiger einschalten;
❒ den rechten Fahrtrichtungsanzeiger ausschalten;
❒ den linken Fahrtrichtungsanzeiger einschalten;
❒ den linken Fahrtrichtungsanzeiger ausschalten;
❒ den Zündschlüssel auf die Position STOP drehen.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 60

61
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U048AbAbb. 48
C
B
A
D
F0U049AbAbb. 49

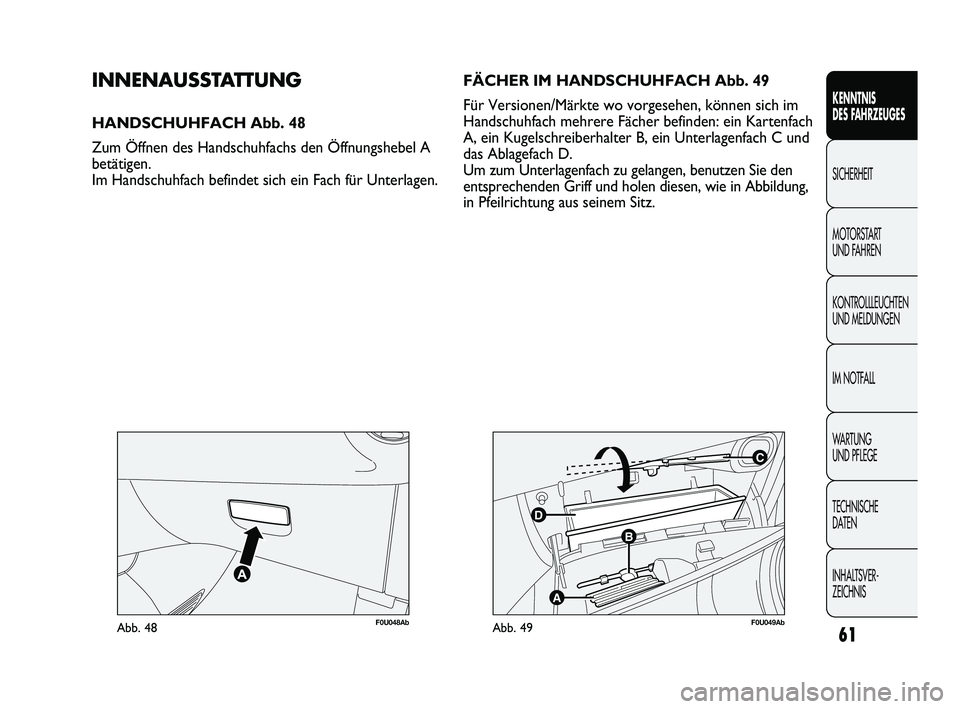

INNENAUSSTATTUNG
HANDSCHUHFACH Abb. 48
Zum Öffnen des Handschuhfachs den Öffnungshebel A
betätigen.
Im Handschuhfach befindet sich ein Fach für Unterlagen. FÄCHER IM HANDSCHUHFACH Abb. 49
Für Versionen/Märkte wo vorgesehen, können sich im
Handschuhfach mehrere Fächer befinden: ein Kartenfach
A, ein Kugelschreiberhalter B, ein Unterlagenfach C und
das Ablagefach D.
Um zum Unterlagenfach zu gelangen, benutzen Sie den
entsprechenden Griff und holen diesen, wie in Abbildung,
in Pfeilrichtung aus seinem Sitz.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 61

62
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER- ZEICHNIS
F0U051AbAbb. 50
F0U050AbAbb. 51

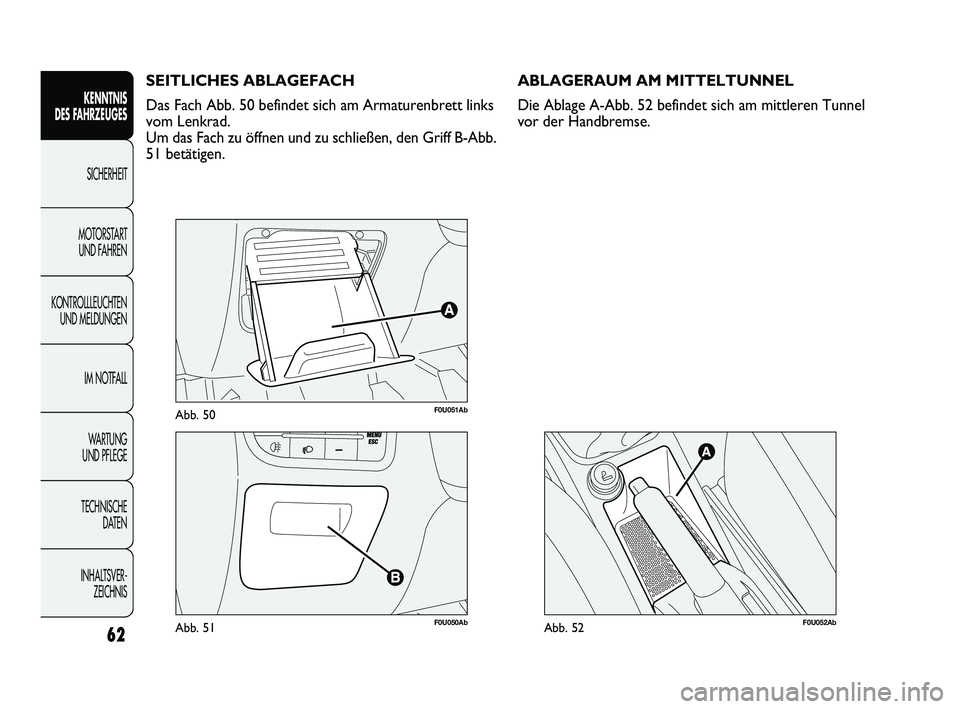

SEITLICHES ABLAGEFACH
Das Fach Abb. 50 befindet sich am Armaturenbrett links
vom Lenkrad.
Um das Fach zu öffnen und zu schließen, den Griff B-Abb.
51 betätigen.
F0U052AbAbb. 52
ABLAGERAUM AM MITTELTUNNEL
Die Ablage A-Abb. 52 befindet sich am mittleren Tunnel
vor der Handbremse.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 62

63
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U054AbAbb. 54

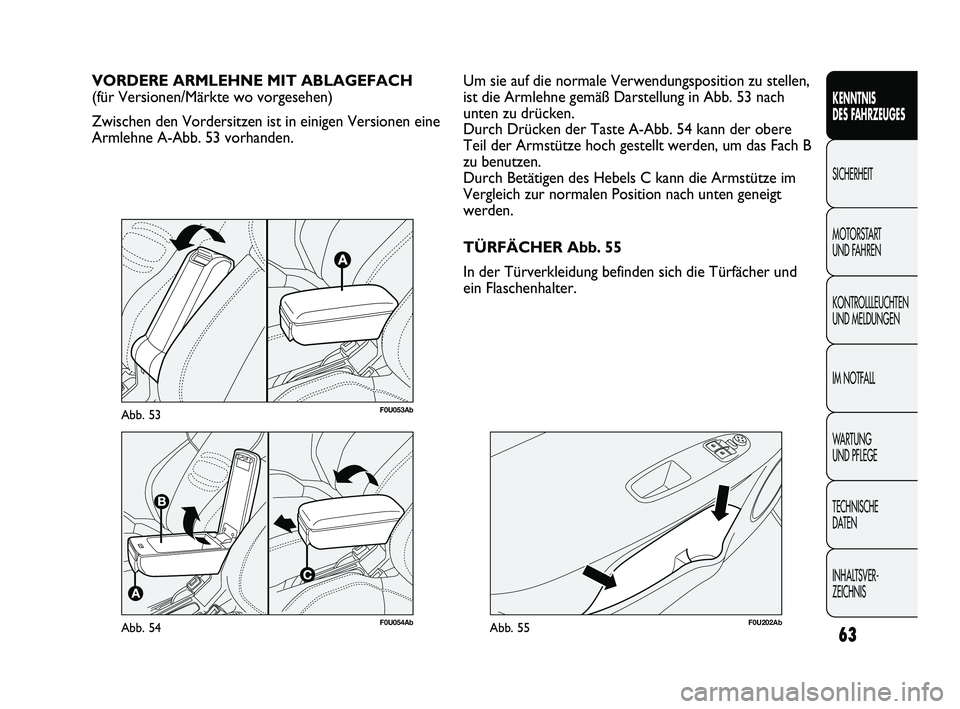

VORDERE ARMLEHNE MIT ABLAGEFACH
(für Versionen/Märkte wo vorgesehen)
Zwischen den Vordersitzen ist in einigen Versionen eine
Armlehne A-Abb. 53 vorhanden.
F0U202AbAbb. 55
Um sie auf die normale Verwendungsposition zu stellen,
ist die Armlehne gemäß Darstellung in Abb. 53 nach
unten zu drücken.
Durch Drücken der Taste A-Abb. 54 kann der obere
Teil der Armstütze hoch gestellt werden, um das Fach B
zu benutzen.
Durch Betätigen des Hebels C kann die Armstütze im
Vergleich zur normalen Position nach unten geneigt
werden.
TÜRFÄCHER Abb. 55
In der Türverkleidung befinden sich die Türfächer und
ein Flaschenhalter.
F0U053AbAbb. 53
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 63

64
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER- ZEICHNIS
F0U057AbAbb. 56

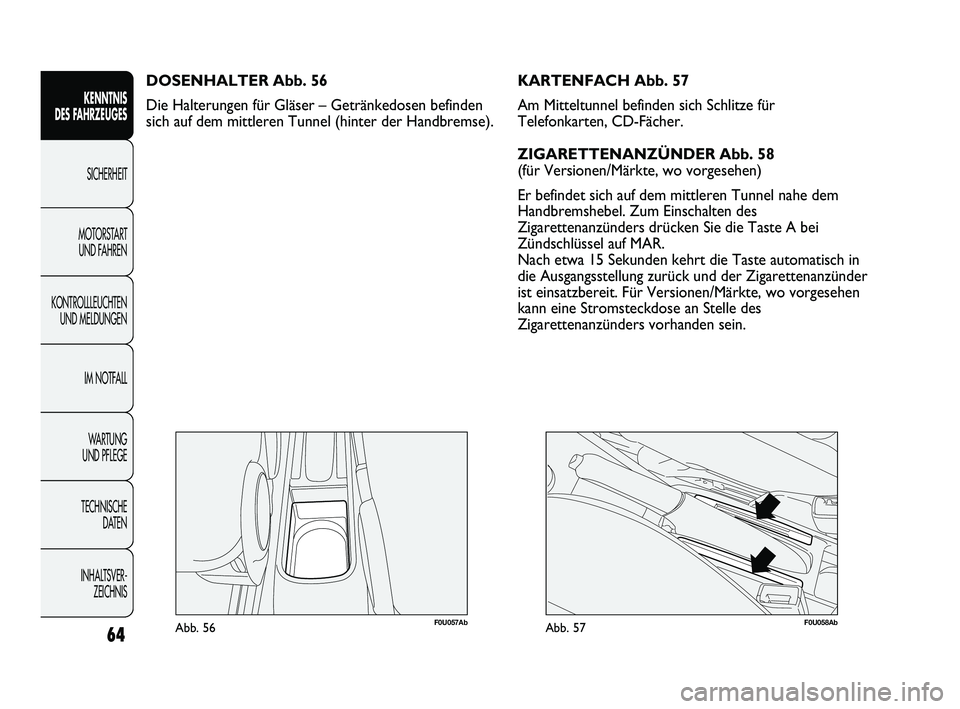

DOSENHALTER Abb. 56
Die Halterungen für Gläser – Getränkedosen befinden
sich auf dem mittleren Tunnel (hinter der Handbremse).
F0U058AbAbb. 57
KARTENFACH Abb. 57
Am Mitteltunnel befinden sich Schlitze für
Telefonkarten, CD-Fächer.
ZIGARETTENANZÜNDER Abb. 58
(für Versionen/Märkte, wo vorgesehen)
Er befindet sich auf dem mittleren Tunnel nahe dem
Handbremshebel. Zum Einschalten des
Zigarettenanzünders drücken Sie die Taste A bei
Zündschlüssel auf MAR.
Nach etwa 15 Sekunden kehrt die Taste automatisch in
die Ausgangsstellung zurück und der Zigarettenanzünder
ist einsatzbereit. Für Versionen/Märkte, wo vorgesehen
kann eine Stromsteckdose an Stelle des
Zigarettenanzünders vorhanden sein.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 64

65
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U059AbAbb. 58

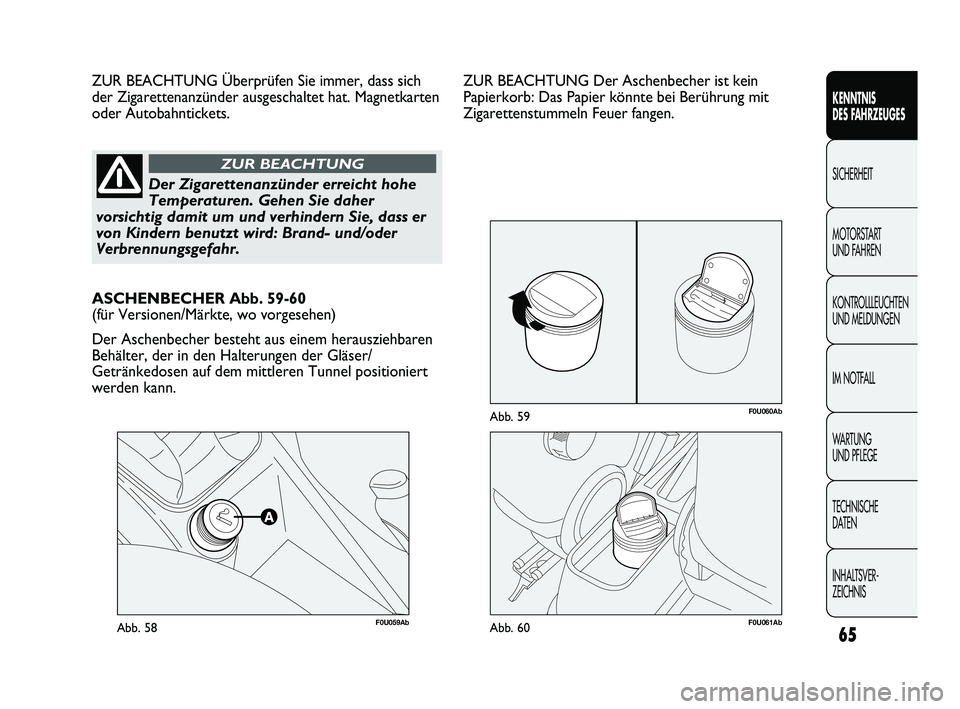

ZUR BEACHTUNG Überprüfen Sie immer, dass sich
der Zigarettenanzünder ausgeschaltet hat. Magnetkarten
oder Autobahntickets.
Der Zigarettenanzünder erreicht hohe
Temperaturen. Gehen Sie daher
vorsichtig damit um und verhindern Sie, dass er
von Kindern benutzt wird: Brand- und/oder
Verbrennungsgefahr.
ZUR BEACHTUNG
F0U061AbAbb. 60
F0U060AbAbb. 59
ASCHENBECHER Abb. 59-60
(für Versionen/Märkte, wo vorgesehen)
Der Aschenbecher besteht aus einem herausziehbaren
Behälter, der in den Halterungen der Gläser/
Getränkedosen auf dem mittleren Tunnel positioniert
werden kann. ZUR BEACHTUNG Der Aschenbecher ist kein
Papierkorb: Das Papier könnte bei Berührung mit
Zigarettenstummeln Feuer fangen.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:39 Pagina 65

66
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER- ZEICHNIS
F0U062AbAbb. 61

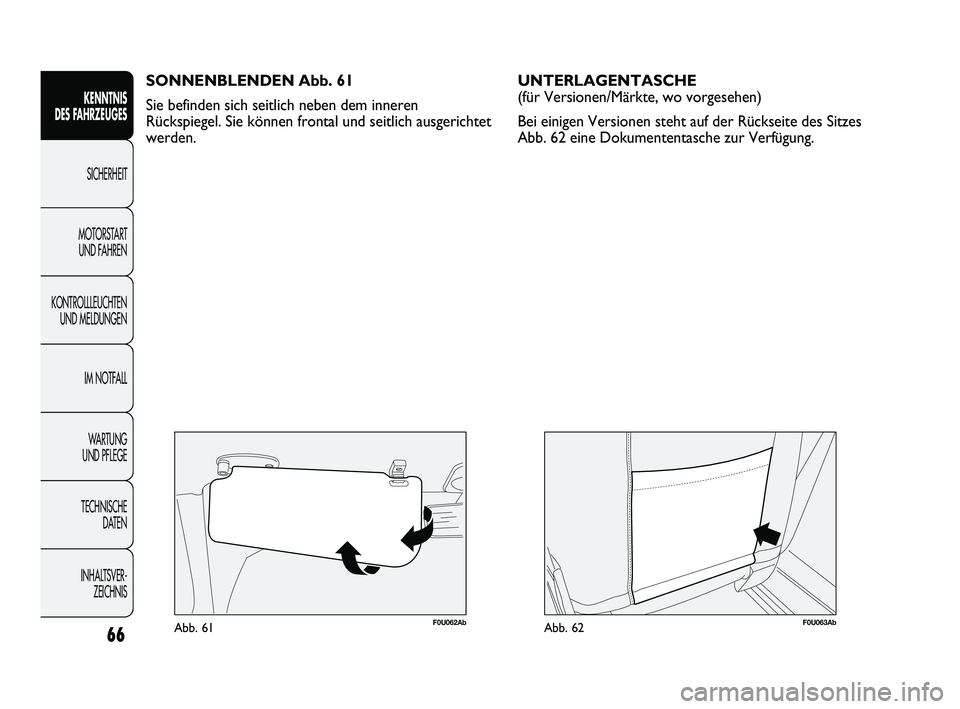

SONNENBLENDEN Abb. 61
Sie befinden sich seitlich neben dem inneren
Rückspiegel. Sie können frontal und seitlich ausgerichtet
werden.
F0U063AbAbb. 62
UNTERLAGENTASCHE
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen steht auf der Rückseite des Sitzes
Abb. 62 eine Dokumententasche zur Verfügung.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:39 Pagina 66
