Abarth Punto 2012 Betriebsanleitung (in German)

37
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

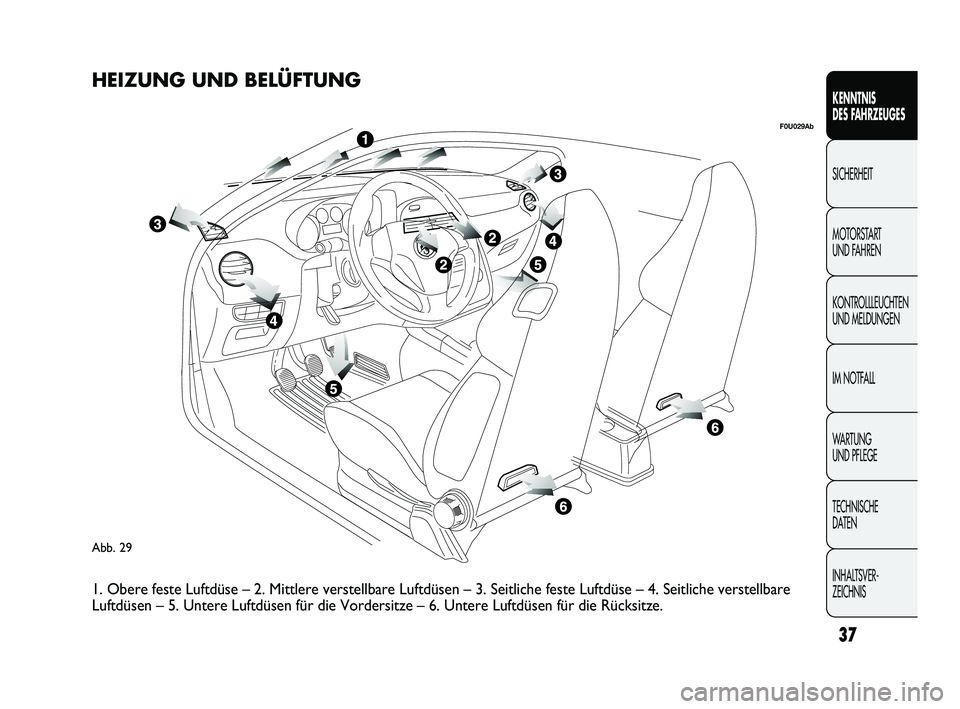

Abb. 29
F0U029Ab
HEIZUNG UND BELÜFTUNG
1. Obere feste Luftdüse – 2. Mittlere verstellbare Luftdüsen –\
3. Seitliche feste Luftdüse – 4. Seitliche verstellbare
Luftdüsen – 5. Untere Luftdüsen für die Vordersitze – 6. \
Untere Luftdüsen für die Rücksitze.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 37

INHALTSVER-ZEICHNIS
TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
38
F0U0030AbAbb. 31
F0U032AbAbb. 30F0U031AbAbb. 32

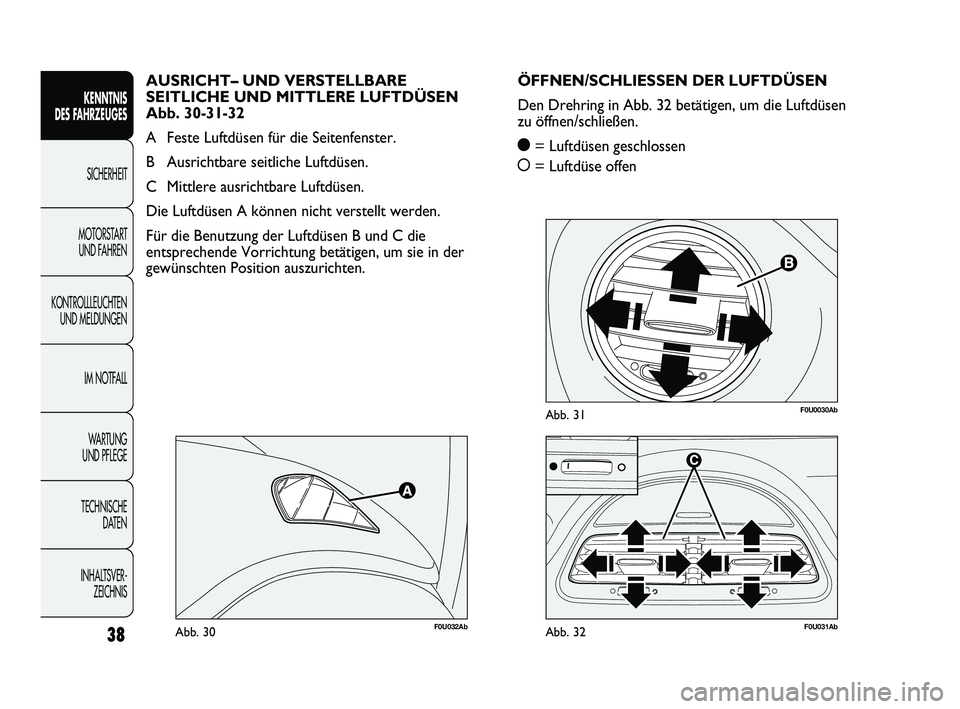

ÖFFNEN/SCHLIESSEN DER LUFTDÜSEN
Den Drehring in Abb. 32 betätigen, um die Luftdüsen
zu öffnen/schließen.
ç = Luftdüsen geschlossen
å = Luftdüse offen
AUSRICHT– UND VERSTELLBARE
SEITLICHE UND MITTLERE LUFTDÜSEN
Abb. 30-31-32
A Feste Luftdüsen für die Seitenfenster.
B Ausrichtbare seitliche Luftdüsen.
C Mittlere ausrichtbare Luftdüsen.
Die Luftdüsen A können nicht verstellt werden.
Für die Benutzung der Luftdüsen B und C die
entsprechende Vorrichtung betätigen, um sie in der
gewünschten Position auszurichten.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 38

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES F
AHRZEUGES
39

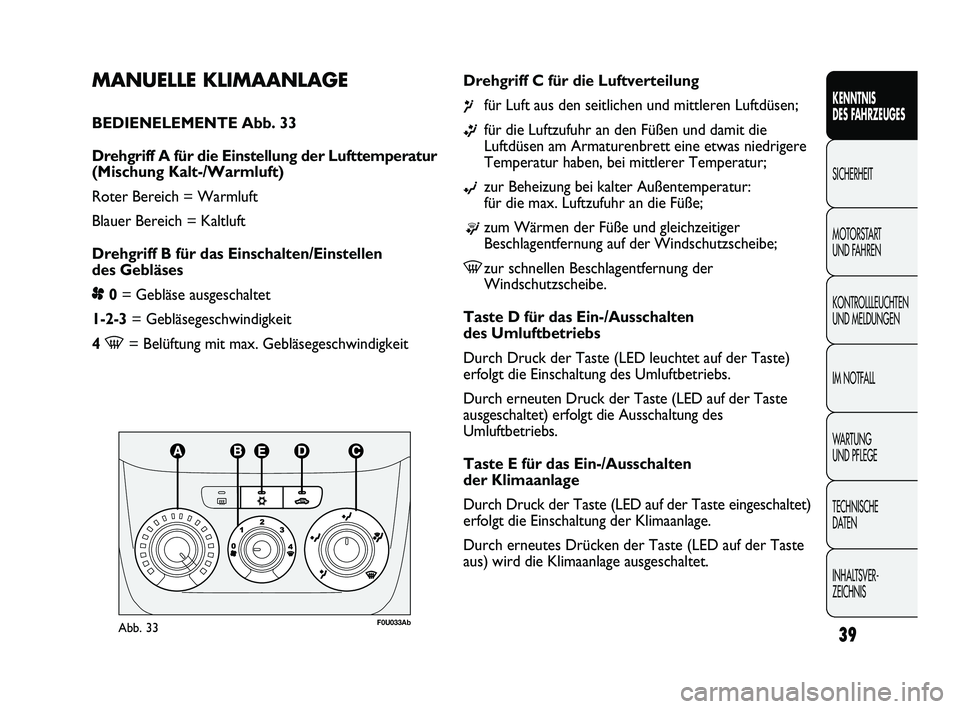

MANUELLE KLIMAANLAGE
BEDIENELEMENTE Abb. 33
Drehgriff A für die Einstellung der Lufttemperatur
(Mischung Kalt-/Warmluft)
Roter Bereich = Warmluft
Blauer Bereich = Kaltluft
Drehgriff B für das Einschalten/Einstellen
des Gebläses
p0= Gebläse ausgeschaltet
1-2-3 = Gebläsegeschwindigkeit
4
-= Belüftung mit max. Gebläsegeschwindigkeit Drehgriff C für die Luftverteilung
¶für Luft aus den seitlichen und mittleren Luftdüsen;
ßfür die Luftzufuhr an den Füßen und damit die
Luftdüsen am Armaturenbrett eine etwas niedrigere
Temperatur haben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentemperatur:
für die max. Luftzufuhr an die Füße;
®zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
-zur schnellen Beschlagentfernung der
Windschutzscheibe.
Taste D für das Ein-/Ausschalten
des Umluftbetriebs
Durch Druck der Taste (LED leuchtet auf der Taste)
erfolgt die Einschaltung des Umluftbetriebs.
Durch erneuten Druck der Taste (LED auf der Taste
ausgeschaltet) erfolgt die Ausschaltung des
Umluftbetriebs.
Taste E für das Ein-/Ausschalten
der Klimaanlage
Durch Druck der Taste (LED auf der Taste eingeschaltet)
erfolgt die Einschaltung der Klimaanlage.
Durch erneutes Drücken der Taste (LED auf der Taste
aus) wird die Klimaanlage ausgeschaltet.
Abb. 33F0U033Ab
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 39

INHALTSVER-ZEICHNIS
TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
40
BELÜFTUNG DES FAHRGASTRAUMS
Für eine gute Belüftung des Fahrgastraums gehen Sie wie
folgt vor:
❒ den Drehgriff A auf den blauen Bereich drehen;
❒ den Umluftbetrieb durch Druck der Taste D
ausschalten (Led auf der Taste ausgeschaltet);
❒ den Drehgriff C auf
¶drehen;
❒ den Drehgriff B auf die gewünschte Geschwindigkeit
drehen. KLIMAANLAGE (Kühlung)
Für eine schnelle Kühlung gehen Sie wie folgt vor:
❒
den Drehgriff A auf den blauen Bereich drehen;
❒ den Umluftbetrieb durch Druck der Taste D
einschalten (LED auf der Taste leuchtet);
❒ den Drehgriff C auf ¶drehen;
❒ die Klimaanlage durch Drücken der Taste E
einschalten; die Led auf der Taste E schaltet sich ein;
❒ den Griff B auf die Stufe 4
-drehen (maximale
Gebläsedrehzahl).
Einstellung der Kühlung
❒ den Drehgriff A für die Erhöhung der Temperatur
nach rechts drehen;
❒ den Umluftbetrieb durch Druck der Taste D
ausschalten (Led auf der Taste ausgeschaltet);
❒ den Drehgriff B für die Reduzierung der
Gebläsegeschwindigkeit drehen.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 40

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES F
AHRZEUGES
41

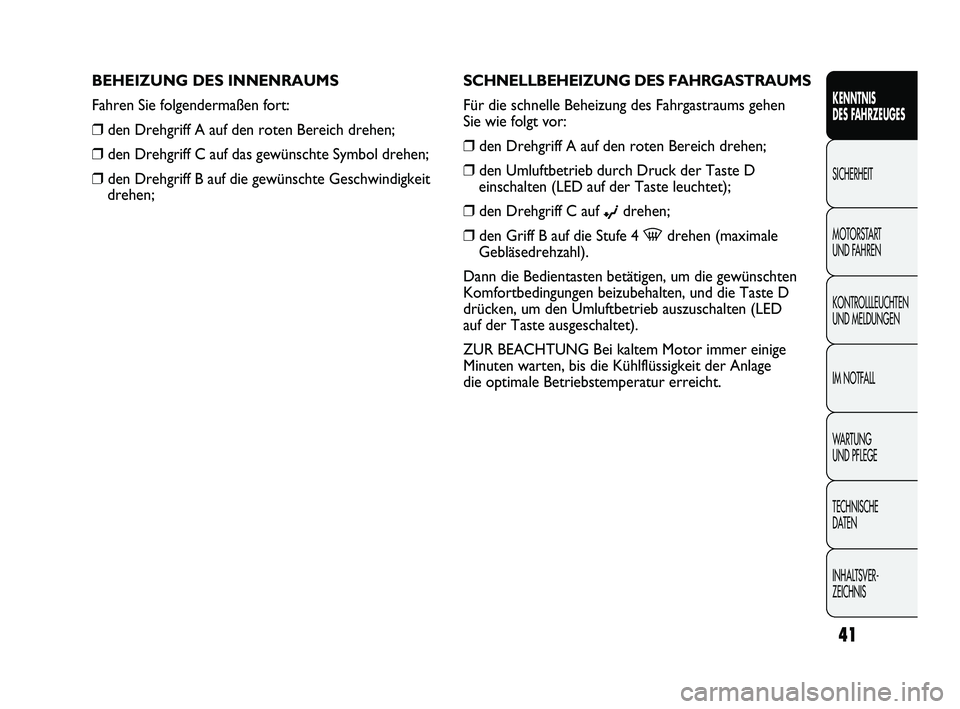

SCHNELLBEHEIZUNG DES FAHRGASTRAUMS
Für die schnelle Beheizung des Fahrgastraums gehen
Sie wie folgt vor:
❒ den Drehgriff A auf den roten Bereich drehen;
❒ den Umluftbetrieb durch Druck der Taste D
einschalten (LED auf der Taste leuchtet);
❒ den Drehgriff C auf
©drehen;
❒ den Griff B auf die Stufe 4
-drehen (maximale
Gebläsedrehzahl).
Dann die Bedientasten betätigen, um die gewünschten
Komfortbedingungen beizubehalten, und die Taste D
drücken, um den Umluftbetrieb auszuschalten (LED
auf der Taste ausgeschaltet).
ZUR BEACHTUNG Bei kaltem Motor immer einige
Minuten warten, bis die Kühlflüssigkeit der Anlage
die optimale Betriebstemperatur erreicht.
BEHEIZUNG DES INNENRAUMS
Fahren Sie folgendermaßen fort:
❒
den Drehgriff A auf den roten Bereich drehen;
❒ den Drehgriff C auf das gewünschte Symbol drehen;
❒ den Drehgriff B auf die gewünschte Geschwindigkeit
drehen;
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 41

INHALTSVER-ZEICHNIS
TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
42

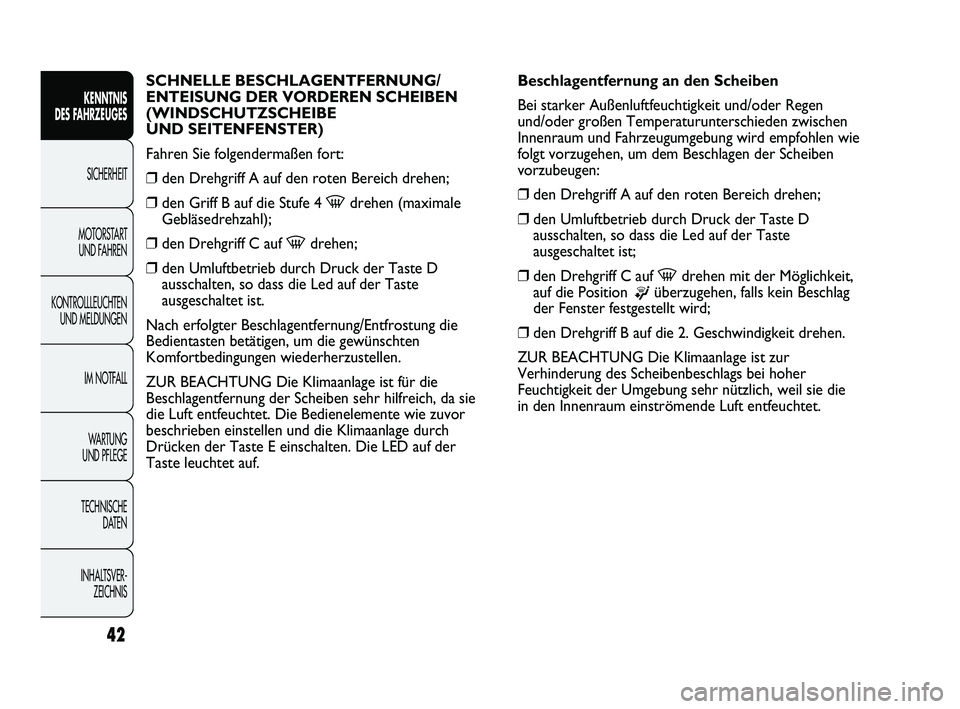

SCHNELLE BESCHLAGENTFERNUNG/
ENTEISUNG DER VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE
UND SEITENFENSTER)
Fahren Sie folgendermaßen fort:
❒ den Drehgriff A auf den roten Bereich drehen;
❒ den Griff B auf die Stufe 4
-drehen (maximale
Gebläsedrehzahl);
❒ den Drehgriff C auf
-drehen;
❒ den Umluftbetrieb durch Druck der Taste D
ausschalten, so dass die Led auf der Taste
ausgeschaltet ist.
Nach erfolgter Beschlagentfernung/Entfrostung die
Bedientasten betätigen, um die gewünschten
Komfortbedingungen wiederherzustellen.
ZUR BEACHTUNG Die Klimaanlage ist für die
Beschlagentfernung der Scheiben sehr hilfreich, da sie
die Luft entfeuchtet. Die Bedienelemente wie zuvor
beschrieben einstellen und die Klimaanlage durch
Drücken der Taste E einschalten. Die LED auf der
Taste leuchtet auf. Beschlagentfernung an den Scheiben
Bei starker Außenluftfeuchtigkeit und/oder Regen
und/oder großen Temperaturunterschieden zwischen
Innenraum und Fahrzeugumgebung wird empfohlen wie
folgt vorzugehen, um dem Beschlagen der Scheiben
vorzubeugen:
❒
den Drehgriff A auf den roten Bereich drehen;
❒ den Umluftbetrieb durch Druck der Taste D
ausschalten, so dass die Led auf der Taste
ausgeschaltet ist;
❒ den Drehgriff C auf
-drehen mit der Möglichkeit,
auf die Position
®überzugehen, falls kein Beschlag
der Fenster festgestellt wird;
❒ den Drehgriff B auf die 2. Geschwindigkeit drehen.
ZUR BEACHTUNG Die Klimaanlage ist zur
Verhinderung des Scheibenbeschlags bei hoher
Feuchtigkeit der Umgebung sehr nützlich, weil sie die
in den Innenraum einströmende Luft entfeuchtet.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 42

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES F
AHRZEUGES
43

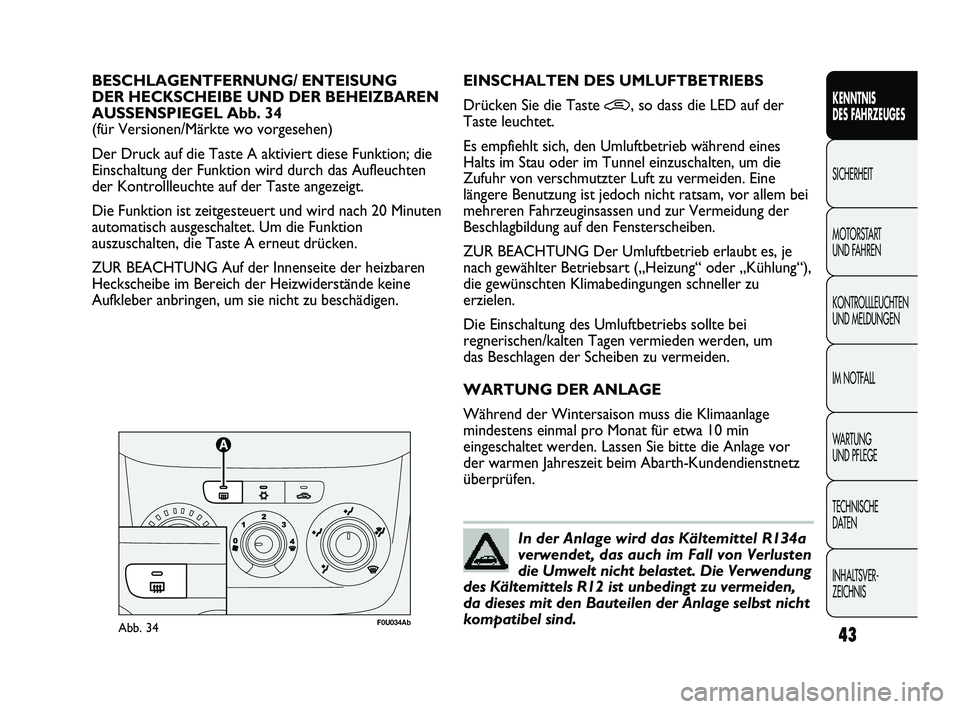

BESCHLAGENTFERNUNG/ ENTEISUNG
DER HECKSCHEIBE UND DER BEHEIZBAREN
AUSSENSPIEGEL Abb. 34
(für Versionen/Märkte wo vorgesehen)
Der Druck auf die Taste A aktiviert diese Funktion; die
Einschaltung der Funktion wird durch das Aufleuchten
der Kontrollleuchte auf der Taste angezeigt.
Die Funktion ist zeitgesteuert und wird nach 20 Minuten
automatisch ausgeschaltet. Um die Funktion
auszuschalten, die Taste A erneut drücken.
ZUR BEACHTUNG Auf der Innenseite der heizbaren
Heckscheibe im Bereich der Heizwiderstände keine
Aufkleber anbringen, um sie nicht zu beschädigen. EINSCHALTEN DES UMLUFTBETRIEBS
Drücken Sie die Taste
•, so dass die LED auf der
Taste leuchtet.
Es empfiehlt sich, den Umluftbetrieb während eines
Halts im Stau oder im Tunnel einzuschalten, um die
Zufuhr von verschmutzter Luft zu vermeiden. Eine
längere Benutzung ist jedoch nicht ratsam, vor allem bei
mehreren Fahrzeuginsassen und zur Vermeidung der
Beschlagbildung auf den Fensterscheiben.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je
nach gewählter Betriebsart („Heizung“ oder „Kühlung“)\
,
die gewünschten Klimabedingungen schneller zu
erzielen.
Die Einschaltung des Umluftbetriebs sollte bei
regnerischen/kalten Tagen vermieden werden, um
das Beschlagen der Scheiben zu vermeiden.
WARTUNG DER ANLAGE
Während der Wintersaison muss die Klimaanlage
mindestens einmal pro Monat für etwa 10 min
eingeschaltet werden. Lassen Sie bitte die Anlage vor
der warmen Jahreszeit beim Abarth-Kundendienstnetz
überprüfen.
In der Anlage wird das Kältemittel R134a
verwendet, das auch im Fall von Verlusten
die Umwelt nicht belastet. Die Verwendung
des Kältemittels R12 ist unbedingt zu vermeiden,
da dieses mit den Bauteilen der Anlage selbst nicht
kompatibel sind.
Abb. 34F0U034Ab
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 43

44
INHALTSVER-ZEICHNIS
TECHNISCHE
DATEN
WA R T U N G
UND PFLEGE IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
D Taste für die Aktivierung der Funktion MAX-DEF
(Schnelle Entfrostung/Beschlagentfernung der vorderen
Scheiben)
E Taste Heckscheibenheizung ein-/ausschalten
F Aktivierungstaste der Funktion MONO (Ausgleich der eingestellten Temperaturen) und Einstellgriff
der Temperatur auf der Beifahrerseite
G Taste ON/OFF Klimaanlage
H Lüftergeschwindigkeit erhöhen/vermindern
I Wahltasten für die Luftverteilung
L Aktivierungstaste der Funktion AUTO (automatische Funktion) und Einstellgriff
der Temperatur auf der Fahrerseite
M Innentemperatursensor
EINSCHALTEN DER KLIMAANLAGE
Die Anlage kann durch Betätigung irgend einer Taste
aktiviert werden; wir empfehlen jedoch, auf dem Display
die gewünschten Temperaturen einzustellen und dann
die Taste AUTO zu drücken.
Die Klimaanlage erlaubt die gewünschten Temperaturen
(auf der Fahrer- und Beifahrerseite) mit einer maximalen
Abweichung von 7 °C einzustellen.
Der Klimakompressor funktioniert nur bei laufendem
Motor und Außentemperatur über 4 °C.

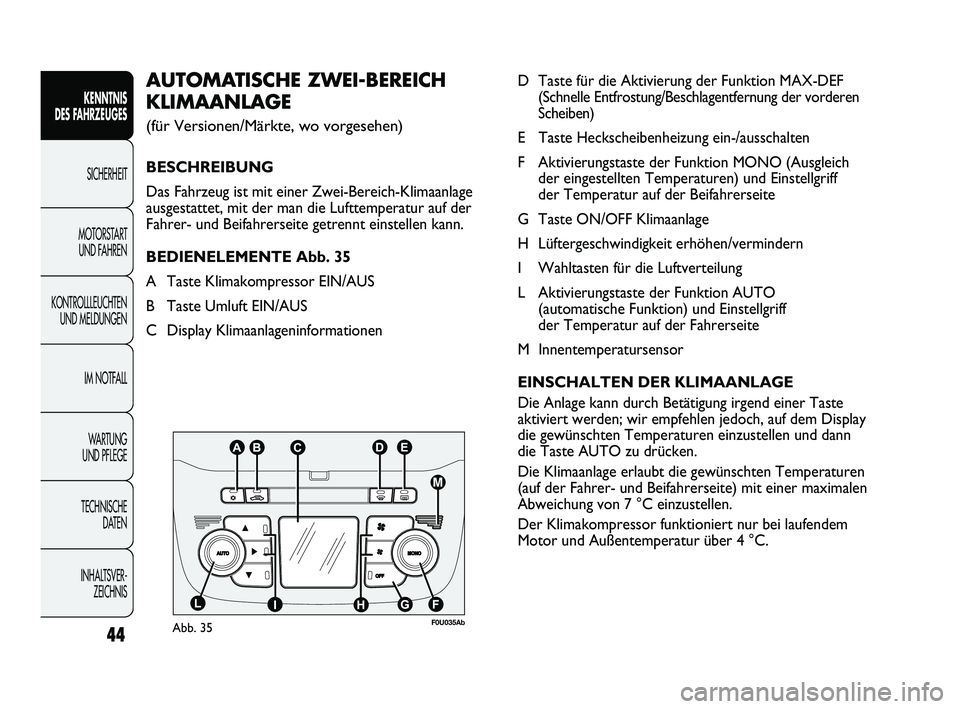

AUTOMATISCHE ZWEI-BEREICH
KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen)
BESCHREIBUNG
Das Fahrzeug ist mit einer Zwei-Bereich-Klimaanlage
ausgestattet, mit der man die Lufttemperatur auf der
Fahrer- und Beifahrerseite getrennt einstellen kann.
BEDIENELEMENTE Abb. 35
A Taste Klimakompressor EIN/AUS
B Taste Umluft EIN/AUS
C Display Klimaanlageninformationen
Abb. 35F0U035Ab
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 44

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES F
AHRZEUGES
45

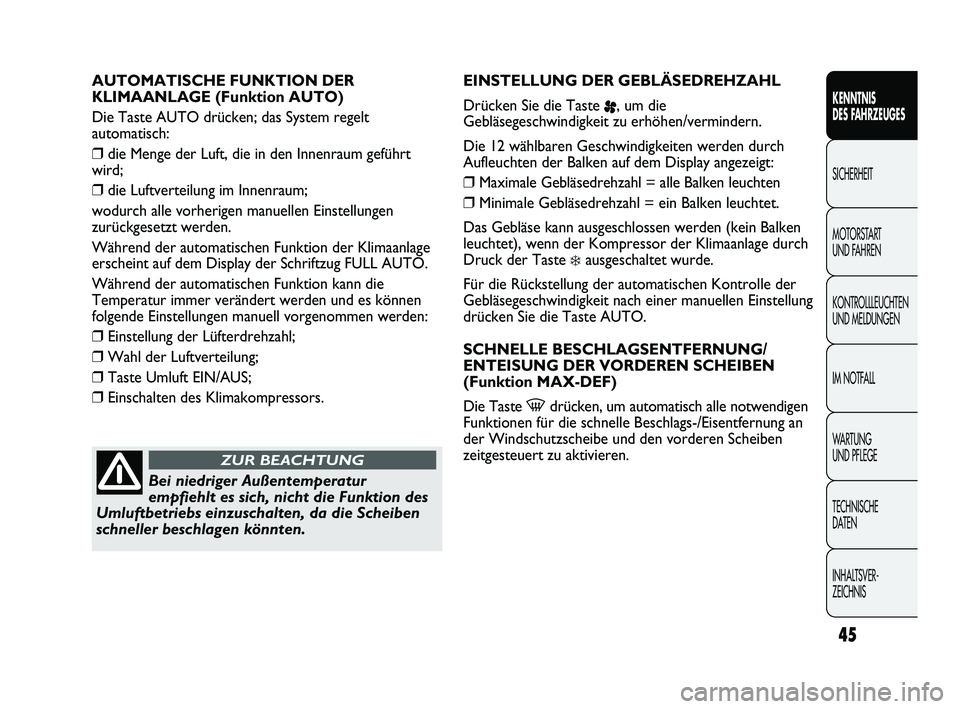

AUTOMATISCHE FUNKTION DER
KLIMAANLAGE (Funktion AUTO)
Die Taste AUTO drücken; das System regelt
automatisch:
❒die Menge der Luft, die in den Innenraum geführt
wird;
❒ die Luftverteilung im Innenraum;
wodurch alle vorherigen manuellen Einstellungen
zurückgesetzt werden.
Während der automatischen Funktion der Klimaanlage
erscheint auf dem Display der Schriftzug FULL AUTO.
Während der automatischen Funktion kann die
Temperatur immer verändert werden und es können
folgende Einstellungen manuell vorgenommen werden:
❒ Einstellung der Lüfterdrehzahl;
❒ Wahl der Luftverteilung;
❒ Taste Umluft EIN/AUS;
❒ Einschalten des Klimakompressors. EINSTELLUNG DER GEBLÄSEDREHZAHL
Drücken Sie die Taste
p, um die
Gebläsegeschwindigkeit zu erhöhen/vermindern.
Die 12 wählbaren Geschwindigkeiten werden durch
Aufleuchten der Balken auf dem Display angezeigt:
❒ Maximale Gebläsedrehzahl = alle Balken leuchten
❒ Minimale Gebläsedrehzahl = ein Balken leuchtet.
Das Gebläse kann ausgeschlossen werden (kein Balken
leuchtet), wenn der Kompressor der Klimaanlage durch
Druck der Taste
❄ausgeschaltet wurde.
Für die Rückstellung der automatischen Kontrolle der
Gebläsegeschwindigkeit nach einer manuellen Einstellung
drücken Sie die Taste AUTO.
SCHNELLE BESCHLAGSENTFERNUNG/
ENTEISUNG DER VORDEREN SCHEIBEN
(Funktion MAX-DEF)
Die Taste
-drücken, um automatisch alle notwendigen
Funktionen für die schnelle Beschlags-/Eisentfernung an
der Windschutzscheibe und den vorderen Scheiben
zeitgesteuert zu aktivieren.
Bei niedriger Außentemperatur
empfiehlt es sich, nicht die Funktion des
Umluftbetriebs einzuschalten, da die Scheiben
schneller beschlagen könnten.
ZUR BEACHTUNG
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 45

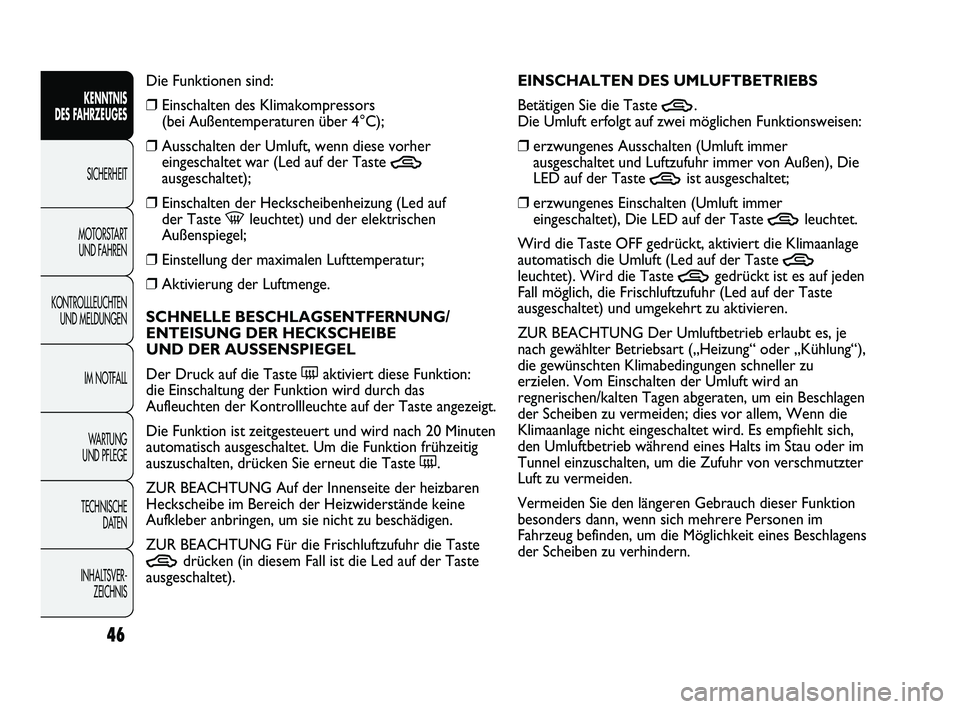

46
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER- ZEICHNIS
Die Funktionen sind:
❒Einschalten des Klimakompressors
(bei Außentemperaturen über 4°C);
❒ Ausschalten der Umluft, wenn diese vorher
eingeschaltet war (Led auf der Taste
Tausgeschaltet);
❒ Einschalten der Heckscheibenheizung (Led auf
der Taste
-leuchtet) und der elektrischen
Außenspiegel;
❒ Einstellung der maximalen Lufttemperatur;
❒ Aktivierung der Luftmenge.
SCHNELLE BESCHLAGSENTFERNUNG/
ENTEISUNG DER HECKSCHEIBE
UND DER AUSSENSPIEGEL
Der Druck auf die Taste (aktiviert diese Funktion:
die Einschaltung der Funktion wird durch das
Aufleuchten der Kontrollleuchte auf der Taste angezeigt.
Die Funktion ist zeitgesteuert und wird nach 20 Minuten
automatisch ausgeschaltet. Um die Funktion frühzeitig
auszuschalten, drücken Sie erneut die Taste (.
ZUR BEACHTUNG Auf der Innenseite der heizbaren
Heckscheibe im Bereich der Heizwiderstände keine
Aufkleber anbringen, um sie nicht zu beschädigen.
ZUR BEACHTUNG Für die Frischluftzufuhr die Taste
Tdrücken (in diesem Fall ist die Led auf der Taste
ausgeschaltet). EINSCHALTEN DES UMLUFTBETRIEBS
Betätigen Sie die Taste
T.
Die Umluft erfolgt auf zwei möglichen Funktionsweisen:
❒ erzwungenes Ausschalten (Umluft immer
ausgeschaltet und Luftzufuhr immer von Außen), Die
LED auf der Taste
Tist ausgeschaltet;
❒ erzwungenes Einschalten (Umluft immer
eingeschaltet), Die LED auf der Taste
Tleuchtet.
Wird die Taste OFF gedrückt, aktiviert die Klimaanlage
automatisch die Umluft (Led auf der Taste
Tleuchtet). Wird die Taste Tgedrückt ist es auf jeden
Fall möglich, die Frischluftzufuhr (Led auf der Taste
ausgeschaltet) und umgekehrt zu aktivieren.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je
nach gewählter Betriebsart („Heizung“ oder „Kühlung“)\
,
die gewünschten Klimabedingungen schneller zu
erzielen. Vom Einschalten der Umluft wird an
regnerischen/kalten Tagen abgeraten, um ein Beschlagen
der Scheiben zu vermeiden; dies vor allem, Wenn die
Klimaanlage nicht eingeschaltet wird. Es empfiehlt sich,
den Umluftbetrieb während eines Halts im Stau oder im
Tunnel einzuschalten, um die Zufuhr von verschmutzter
Luft zu vermeiden.
Vermeiden Sie den längeren Gebrauch dieser Funktion
besonders dann, wenn sich mehrere Personen im
Fahrzeug befinden, um die Möglichkeit eines Beschlagens
der Scheiben zu verhindern.
029-068 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:38 Pagina 46
