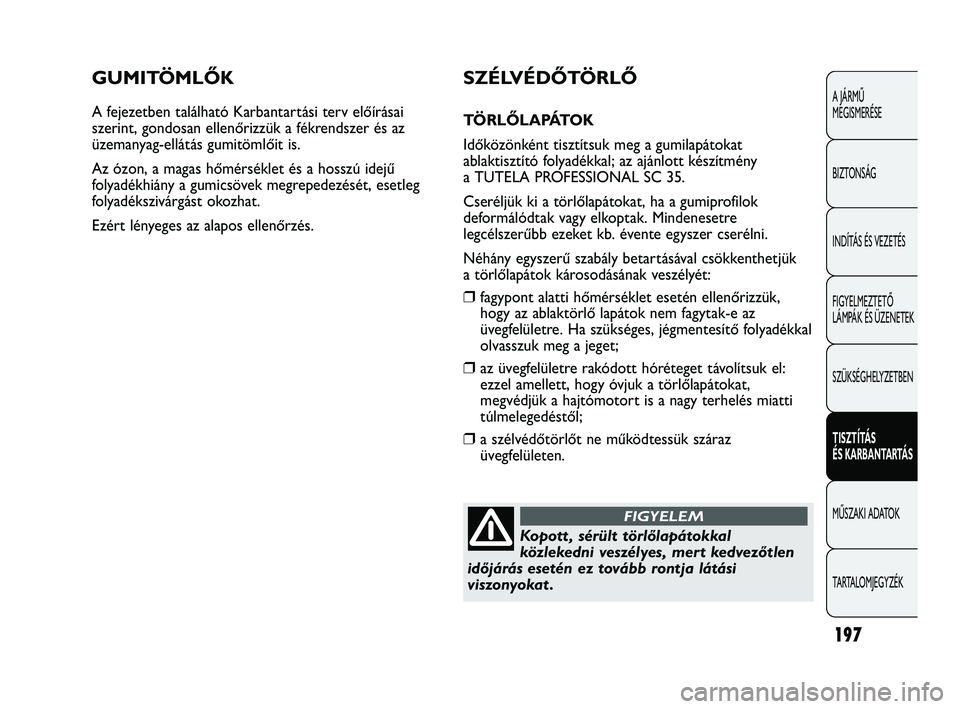

GUMITÖMLŐK
A fejezetben található Karbantartási terv előírásai
szerint, gondosan ellenőrizzük a fékrendszer és az
üzemanyag-ellátás gumitömlőit is.
Az ózon, a magas hőmérséklet és a hosszú idejű
folyadékhiány a gumicsövek megrepedezését, esetleg
folyadékszivárgást okozhat.
Ezért lényeges az alapos ellenőrzés.
197
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T

ARTALOMJEGYZÉK
SZÉLVÉDŐTÖRLŐ
TÖRLŐLAPÁTOK
Időközönként tisztítsuk meg a gumilapátokat
ablaktisztító folyadékkal; az ajánlott készítmény
a TUTELA PROFESSIONAL SC 35.
Cseréljük ki a törlőlapátokat, ha a gumiprofilok
deformálódtak vagy elkoptak. Mindenesetre
legcélszerűbb ezeket kb. évente egyszer cserélni.
Néhány egyszerű szabály betartásával csökkenthetjük
a törlőlapátok károsodásának veszélyét:
❒fagypont alatti hőmérséklet esetén ellenőrizzük,
hogy az ablaktörlő lapátok nem fagytak-e az
üvegfelületre. Ha szükséges, jégmentesítő folyadékkal
olvasszuk meg a jeget;
❒ az üvegfelületre rakódott hóréteget távolítsuk el:
ezzel amellett, hogy óvjuk a törlőlapátokat,
megvédjük a hajtómotort is a nagy terhelés miatti
túlmelegedéstől;
❒ a szélvédőtörlőt ne működtessük száraz
üvegfelületen.
Kopott , sérült törlőlapátokkal
közlekedni veszélyes, mert kedvezőtlen
időjárás esetén ez tovább rontja látási
viszonyokat .
FIGYELEM
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 197

F0U177Ab173. ábraF0U176Ab172. ábra

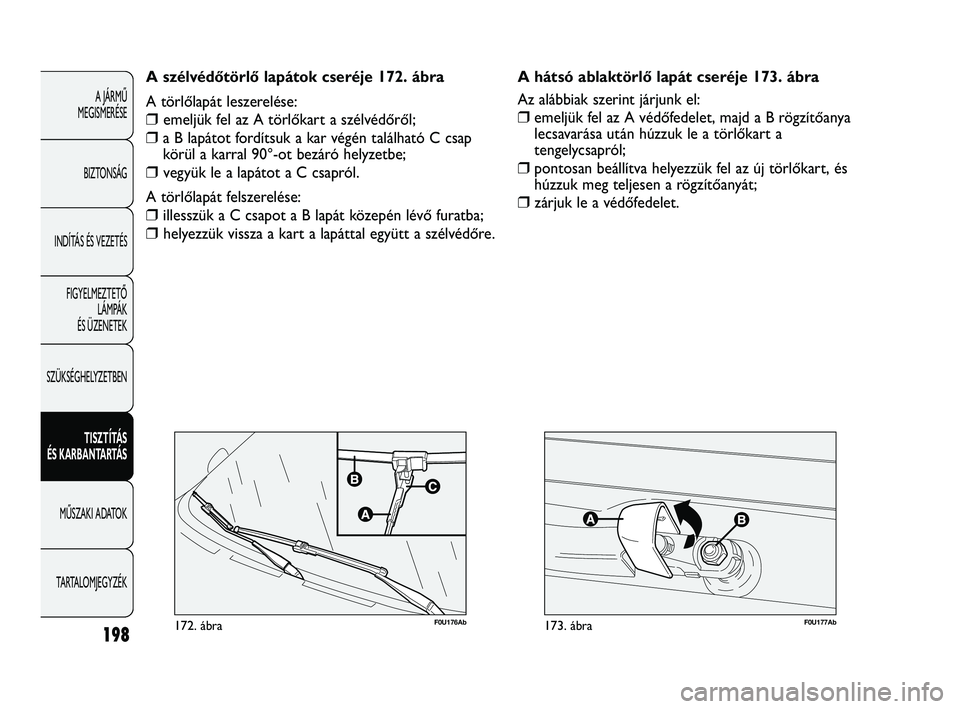

A szélvédőtörlő lapátok cseréje 172. ábra
A törlőlapát leszerelése:
❒ emeljük fel az A törlőkart a szélvédőről;
❒a B lapátot fordítsuk a kar végén található C csap
körül a karral 90°-ot bezáró helyzetbe;
❒ vegyük le a lapátot a C csapról.
A törlőlapát felszerelése:
❒illesszük a C csapot a B lapát közepén lévő furatba;
❒ helyezzük vissza a kart a lapáttal együtt a szélvédőre.
198
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T
ARTALOMJEGYZÉK
A hátsó ablaktörlő lapát cseréje 173. ábra
Az alábbiak szerint járjunk el:
❒emeljük fel az A védőfedelet, majd a B rögzítőanya
lecsavarása után húzzuk le a törlőkart a
tengelycsapról;
❒pontosan beállítva helyezzük fel az új törlőkart, és
húzzuk meg teljesen a rögzítőanyát;
❒ zárjuk le a védőfedelet.
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 198

F0U179Ab174. ábraF0U178Ab175. ábra
Hátsó üveg (hátsó ablakmosó) 175. ábra
A hátsó ablakmosó fúvóka sugarai fix beállításúak.
A fúvókatartó a hátsó szélvédő fölött van elhelyezve.

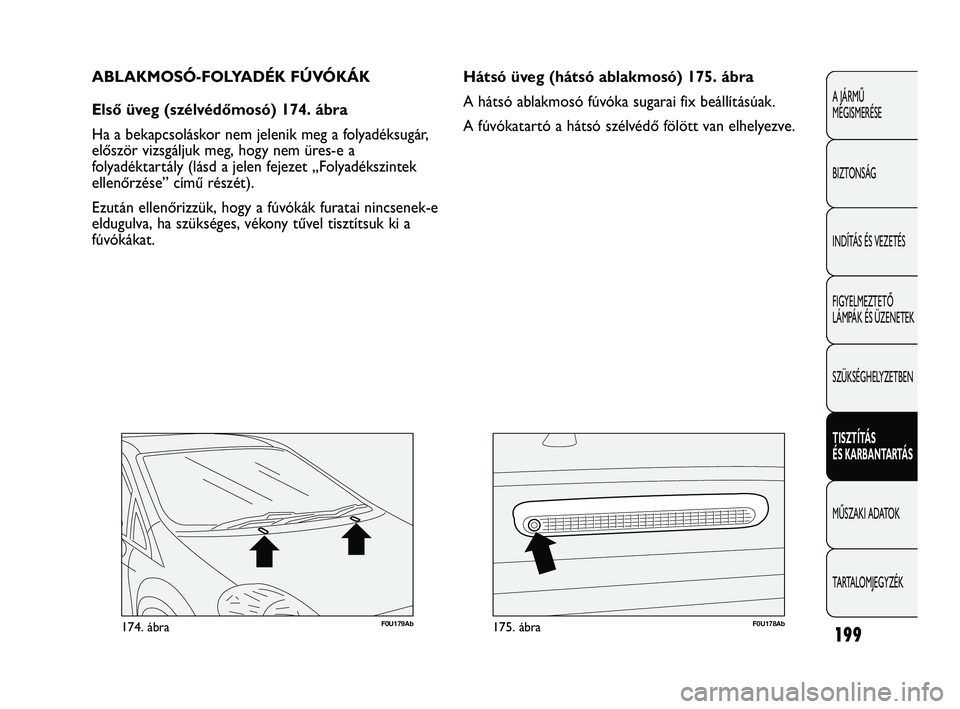

ABLAKMOSÓ-FOLYADÉK FÚVÓKÁK
Első üveg (szélvédőmosó) 174. ábra
Ha a bekapcsoláskor nem jelenik meg a folyadéksugár,
először vizsgáljuk meg, hogy nem üres-e a
folyadéktartály (lásd a jelen fejezet „Folyadékszintek
ellenőrzése” című részét).
Ezután ellenőrizzük, hogy a fúvókák furatai nincsenek-e
eldugulva, ha szükséges, vékony tűvel tisztítsuk ki a
fúvókákat.
199
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T

ARTALOMJEGYZÉK
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 199

❒szórt, a korrózió ellen magas védelmet nyújtó
viasztartalmú rétegek felhordása a fenéklemezen,
a motortérben, a kerékdob-lemezek belső felületén
és a korróziónak kitett egyéb helyeken;
❒szórt, műanyag védőrétegek felhordása
a korróziónak leginkább kitett helyeken,
a küszöbökön, a sárvédők és doblemezek belső
felületén, a lemezszéleken és peremeken stb.;
❒nyitott üregek alkalmazása, amelyekkel elkerülhető
a kondenzvíz és a felcsapódó víz felgyülemlése és
a rozsdaképződés a belső felületeken.
KÜLSŐ KAROSSZÉRIA ÉS FENÉKLEMEZ
GARANCIA
A gépkocsira a gyártó garanciát vállal bármely, eredeti
szerkezeti vagy karosszériaelem átrozsdásodása ellen.
A garancia általános és részletes feltételeit a Garancia
és szervizfüzet tartalmazza.
200
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T
ARTALOMJEGYZÉK

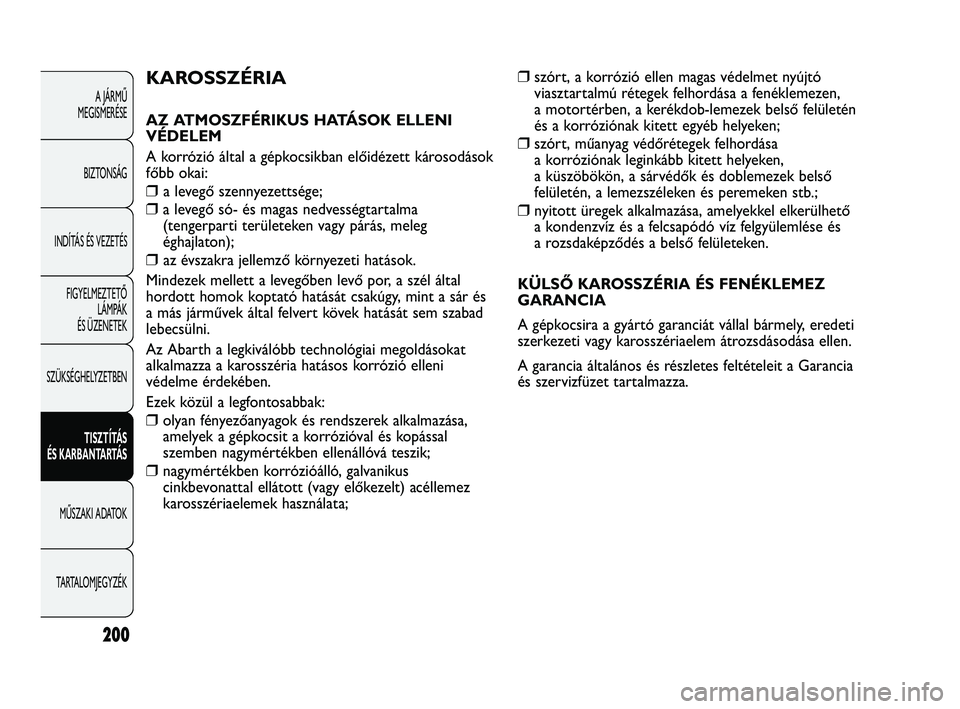

KAROSSZÉRIA
AZ ATMOSZFÉRIKUS HATÁSOK ELLENI
VÉDELEM
A korrózió által a gépkocsikban előidézett károsodások
főbb okai:
❒ a levegő szennyezettsége;
❒a levegő só- és magas nedvességtartalma
(tengerparti területeken vagy párás, meleg
éghajlaton);
❒ az évszakra jellemző környezeti hatások.
Mindezek mellett a levegőben levő por, a szél által
hordott homok koptató hatását csakúgy, mint a sár és
a más járművek által felvert kövek hatását sem szabad
lebecsülni.
Az Abarth a legkiválóbb technológiai megoldásokat
alkalmazza a karosszéria hatásos korrózió elleni
védelme érdekében.
Ezek közül a legfontosabbak:
❒olyan fényezőanyagok és rendszerek alkalmazása,
amelyek a gépkocsit a korrózióval és kopással
szemben nagymértékben ellenállóvá teszik;
❒nagymértékben korrózióálló, galvanikus
cinkbevonattal ellátott (vagy előkezelt) acéllemez
karosszériaelemek használata;
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 200

201
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T

ARTALOMJEGYZÉK
A tisztítószerek szennyezik a környezetet .
A gépkocsit csak olyan helyen szabad
mosni, ahol a keletkezett
szennyvíz elvezetése és tisztítása megoldott .

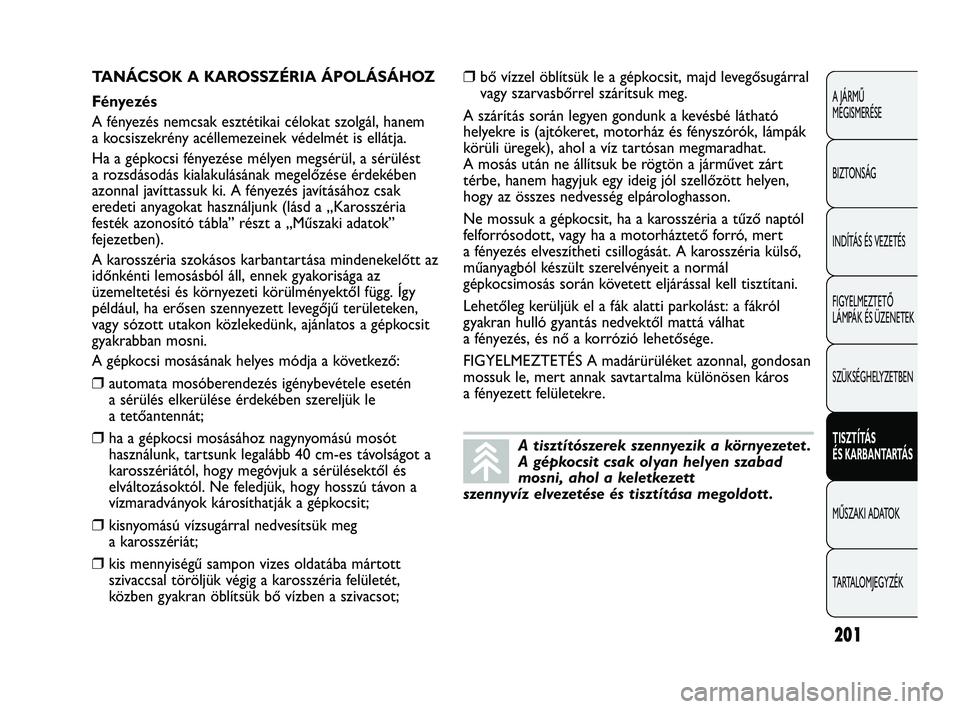

TANÁCSOK A KAROSSZÉRIA ÁPOLÁSÁHOZ
Fényezés
A fényezés nemcsak esztétikai célokat szolgál, hanem
a kocsiszekrény acéllemezeinek védelmét is ellátja.
Ha a gépkocsi fényezése mélyen megsérül, a sérülést
a rozsdásodás kialakulásának megelőzése érdekében
azonnal javíttassuk ki. A fényezés javításához csak
eredeti anyagokat használjunk (lásd a „Karosszéria
festék azonosító tábla” részt a „Műszaki adatok”
fejezetben).
A karosszéria szokásos karbantartása mindenekelőtt az
időnkénti lemosásból áll, ennek gyakorisága az
üzemeltetési és környezeti körülményektől függ. Így
például, ha erősen szennyezett levegőjű területeken,
vagy sózott utakon közlekedünk, ajánlatos a gépkocsit
gyakrabban mosni.
A gépkocsi mosásának helyes módja a következő:
❒automata mosóberendezés igénybevétele esetén
a sérülés elkerülése érdekében szereljük le
a tetőantennát;
❒ha a gépkocsi mosásához nagynyomású mosót
használunk, tartsunk legalább 40 cm-es távolságot a
karosszériától, hogy megóvjuk a sérülésektől és
elváltozásoktól. Ne feledjük, hogy hosszú távon a
vízmaradványok károsíthatják a gépkocsit;
❒kisnyomású vízsugárral nedvesítsük meg
a karosszériát;
❒kis mennyiségű sampon vizes oldatába mártott
szivaccsal töröljük végig a karosszéria felületét,
közben gyakran öblítsük bő vízben a szivacsot;
❒bő vízzel öblítsük le a gépkocsit, majd levegősugárral
vagy szarvasbőrrel szárítsuk meg.
A szárítás során legyen gondunk a kevésbé látható
helyekre is (ajtókeret, motorház és fényszórók, lámpák
körüli üregek), ahol a víz tartósan megmaradhat.
A mosás után ne állítsuk be rögtön a járművet zárt
térbe, hanem hagyjuk egy ideig jól szellőzött helyen,
hogy az összes nedvesség elpárologhasson.
Ne mossuk a gépkocsit, ha a karosszéria a tűző naptól
felforrósodott, vagy ha a motorháztető forró, mert
a fényezés elveszítheti csillogását. A karosszéria külső,
műanyagból készült szerelvényeit a normál
gépkocsimosás során követett eljárással kell tisztítani.
Lehetőleg kerüljük el a fák alatti parkolást: a fákról
gyakran hulló gyantás nedvektől mattá válhat
a fényezés, és nő a korrózió lehetősége.
FIGYELMEZTETÉS A madárürüléket azonnal, gondosan
mossuk le, mert annak savtartalma különösen káros
a fényezett felületekre.
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 201

202
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T
ARTALOMJEGYZÉK

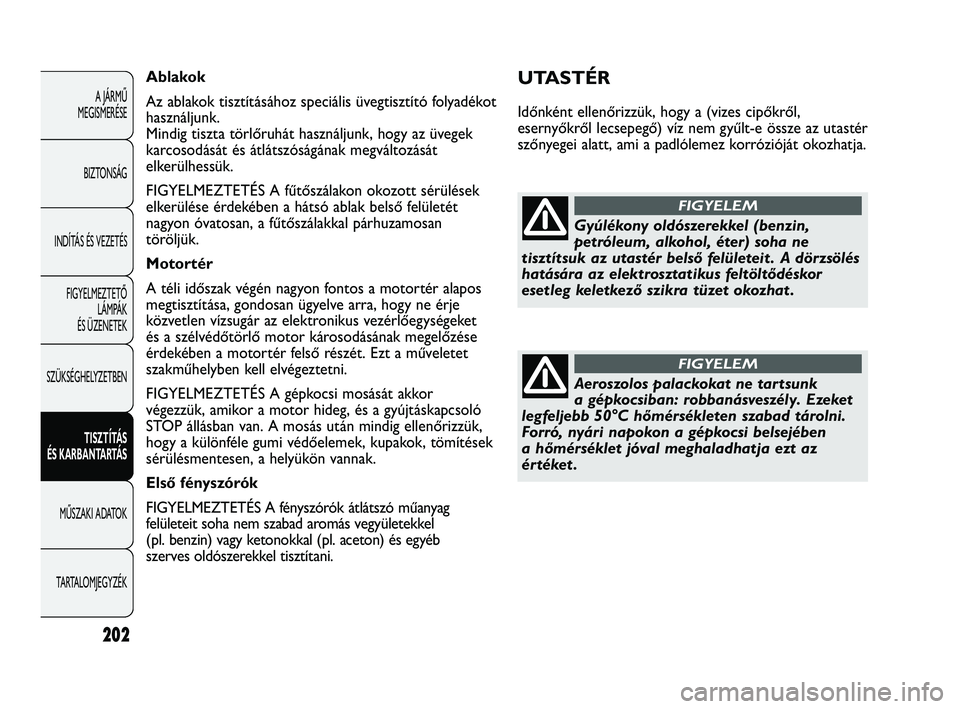

UTASTÉR
Időnként ellenőrizzük, hogy a (vizes cipőkről,
esernyőkről lecsepegő) víz nem gyűlt-e össze az utastér
szőnyegei alatt, ami a padlólemez korrózióját okozhatja.
Ablakok
Az ablakok tisztításához speciális üvegtisztító folyadékot
használjunk.
Mindig tiszta törlőruhát használjunk, hogy az üvegek
karcosodását és átlátszóságának megváltozását
elkerülhessük.
FIGYELMEZTETÉS A fűtőszálakon okozott sérülések
elkerülése érdekében a hátsó ablak belső felületét
nagyon óvatosan, a fűtőszálakkal párhuzamosan
töröljük.
Motortér
A téli időszak végén nagyon fontos a motortér alapos
megtisztítása, gondosan ügyelve arra, hogy ne érje
közvetlen vízsugár az elektronikus vezérlőegységeket
és a szélvédőtörlő motor károsodásának megelőzése
érdekében a motortér felső részét. Ezt a műveletet
szakműhelyben kell elvégeztetni.
FIGYELMEZTETÉS A gépkocsi mosását akkor
végezzük, amikor a motor hideg, és a gyújtáskapcsoló
STOP állásban van. A mosás után mindig ellenőrizzük,
hogy a különféle gumi védőelemek, kupakok, tömítések
sérülésmentesen, a helyükön vannak.
Első fényszórók
FIGYELMEZTETÉS A fényszórók átlátszó műanyag
felületeit soha nem szabad aromás vegyületekkel
(pl. benzin) vagy ketonokkal (pl. aceton) és egyéb
szerves oldószerekkel tisztítani.
Gyúlékony oldószerekkel (benzin,
petróleum, alkohol, éter) soha ne
tisztítsuk az utastér belső felületeit . A dörzsölés
hatására az elektrosztatikus feltöltődéskor
esetleg keletkező szikra tüzet okozhat .
FIGYELEM
Aeroszolos palackokat ne tartsunk
a gépkocsiban: robbanásveszély. Ezeket
legfeljebb 50°C hőmérsékleten szabad tárolni.
Forró, nyári napokon a gépkocsi belsejében
a hőmérséklet jóval meghaladhatja ezt az
értéket .
FIGYELEM
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 202

203
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T

ARTALOMJEGYZÉK

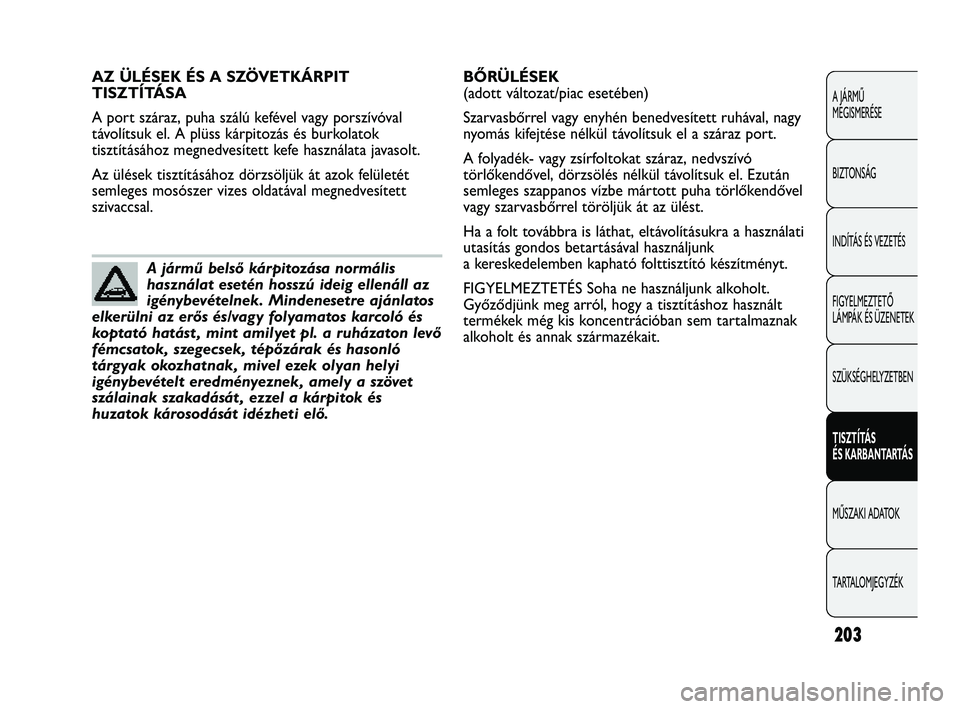

AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT
TISZTÍTÁSA
A port száraz, puha szálú kefével vagy porszívóval
távolítsuk el. A plüss kárpitozás és burkolatok
tisztításához megnedvesített kefe használata javasolt.
Az ülések tisztításához dörzsöljük át azok felületét
semleges mosószer vizes oldatával megnedvesített
szivaccsal.
A jármű belső kárpitozása normális
használat esetén hosszú ideig ellenáll az
igénybevételnek. Mindenesetre ajánlatos
elkerülni az erős és/vagy folyamatos karcoló és
koptató hatást , mint amilyet pl. a ruházaton levő
fémcsatok, szegecsek, tépőzárak és hasonló
tárgyak okozhatnak, mivel ezek olyan helyi
igénybevételt eredményeznek, amely a szövet
szálainak szakadását , ezzel a kárpitok és
huzatok károsodását idézheti elő.
BŐRÜLÉSEK
(adott változat/piac esetében)
Szarvasbőrrel vagy enyhén benedvesített ruhával, nagy
nyomás kifejtése nélkül távolítsuk el a száraz port.
A folyadék- vagy zsírfoltokat száraz, nedvszívó
törlőkendővel, dörzsölés nélkül távolítsuk el. Ezután
semleges szappanos vízbe mártott puha törlőkendővel
vagy szarvasbőrrel töröljük át az ülést.
Ha a folt továbbra is láthat, eltávolításukra a használati
utasítás gondos betartásával használjunk
a kereskedelemben kapható folttisztító készítményt.
FIGYELMEZTETÉS Soha ne használjunk alkoholt.
Győződjünk meg arról, hogy a tisztításhoz használt
termékek még kis koncentrációban sem tartalmaznak
alkoholt és annak származékait.
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 203

204
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANT
ARTÁS
MŰSZAKI ADATOK
T
ARTALOMJEGYZÉK

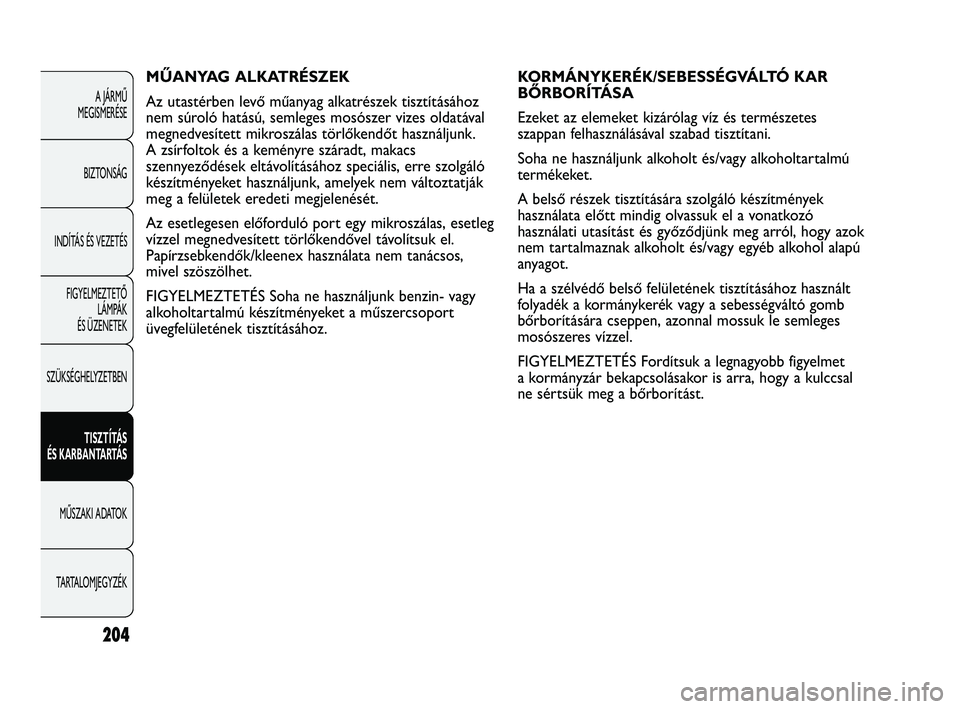

KORMÁNYKERÉK/SEBESSÉGVÁLTÓ KAR
BŐRBORÍTÁSA
Ezeket az elemeket kizárólag víz és természetes
szappan felhasználásával szabad tisztítani.
Soha ne használjunk alkoholt és/vagy alkoholtartalmú
termékeket.
A belső részek tisztítására szolgáló készítmények
használata előtt mindig olvassuk el a vonatkozó
használati utasítást és győződjünk meg arról, hogy azok
nem tartalmaznak alkoholt és/vagy egyéb alkohol alapú
anyagot.
Ha a szélvédő belső felületének tisztításához használt
folyadék a kormánykerék vagy a sebességváltó gomb
bőrborítására cseppen, azonnal mossuk le semleges
mosószeres vízzel.
FIGYELMEZTETÉS Fordítsuk a legnagyobb figyelmet
a kormányzár bekapcsolásakor is arra, hogy a kulccsal
ne sértsük meg a bőrborítást.
MŰANYAG ALKATRÉSZEK
Az utastérben levő műanyag alkatrészek tisztításához
nem súroló hatású, semleges mosószer vizes oldatával
megnedvesített mikroszálas törlőkendőt használjunk.
A zsírfoltok és a keményre száradt, makacs
szennyeződések eltávolításához speciális, erre szolgáló
készítményeket használjunk, amelyek nem változtatják
meg a felületek eredeti megjelenését.
Az esetlegesen előforduló port egy mikroszálas, esetleg
vízzel megnedvesített törlőkendővel távolítsuk el.
Papírzsebkendők/kleenex használata nem tanácsos,
mivel szöszölhet.
FIGYELMEZTETÉS Soha ne használjunk benzin- vagy
alkoholtartalmú készítményeket a műszercsoport
üvegfelületének tisztításához.
183-204 PUNTO Abarth H 1ed 8-02-2012 14:49 Pagina 204

F0U180Ab176. ábra
H Megengedett tengelyterhelés hátul.
I Motor típuskód.
L Karosszéria változatkód.
M Alkatrész utánrendelési szám.
205
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉKMŰSZAKI ADATOK
AZONOSÍTÓ ADATOK
Ajánlatos a jármű azonosító adatait feljegyezni.
A besajtolt azonosító adatokat tartalmazó táblák
a gépkocsin az alábbiak:
❒Jármű adatait összefoglaló tábla.
❒Alvázszám.
❒Karosszéria festék azonosító tábla.
❒Motorszám.

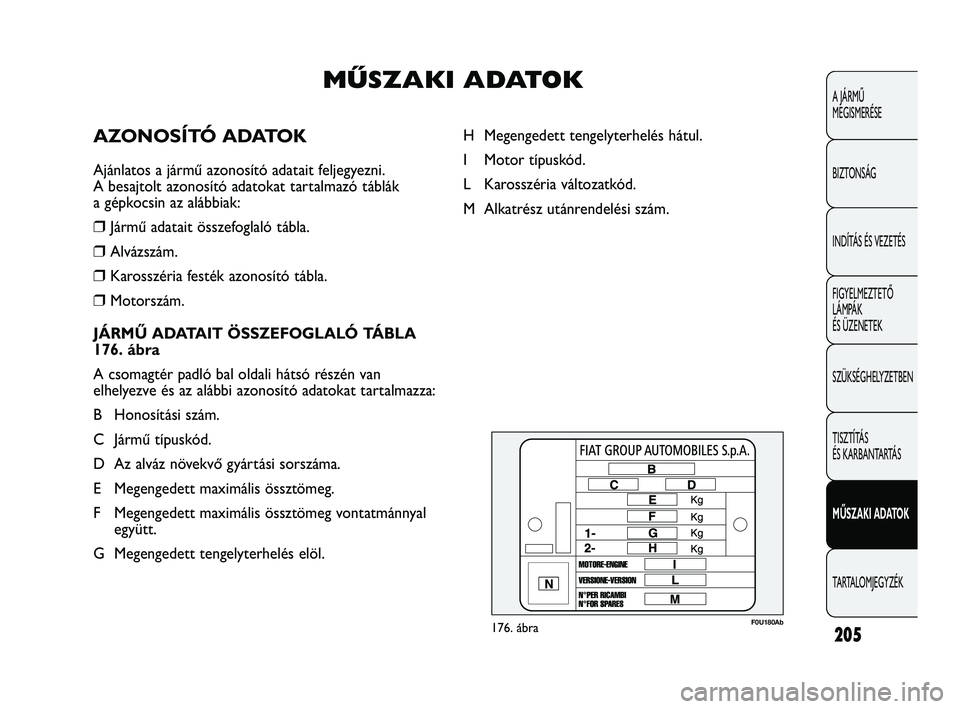

JÁRMŰ ADATAIT ÖSSZEFOGLALÓ TÁBLA
176. ábra
A csomagtér padló bal oldali hátsó részén van
elhelyezve és az alábbi azonosító adatokat tartalmazza:
B Honosítási szám.
C Jármű típuskód.
D Az alváz növekvő gyártási sorszáma.
E Megengedett maximális össztömeg.
F Megengedett maximális össztömeg vontatmánnyal együtt.
G Megengedett tengelyterhelés elöl.
205-220 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:27 Pagina 205

F0U181Ab177. ábraF0U182Ab178. ábra
ALVÁZSZÁM 178. ábra
Az alvázszám az utastér padlólemezébe van sajtolva,
a jobb oldali első ülés közelében.
❒jármű típuskód;
❒az alváz gyártási sorszáma.
MOTORSZÁM
A motorszám a hengerblokk öntvénybe van besajtolva;
a motor típuskódját és gyártási sorszámát tartalmazza.

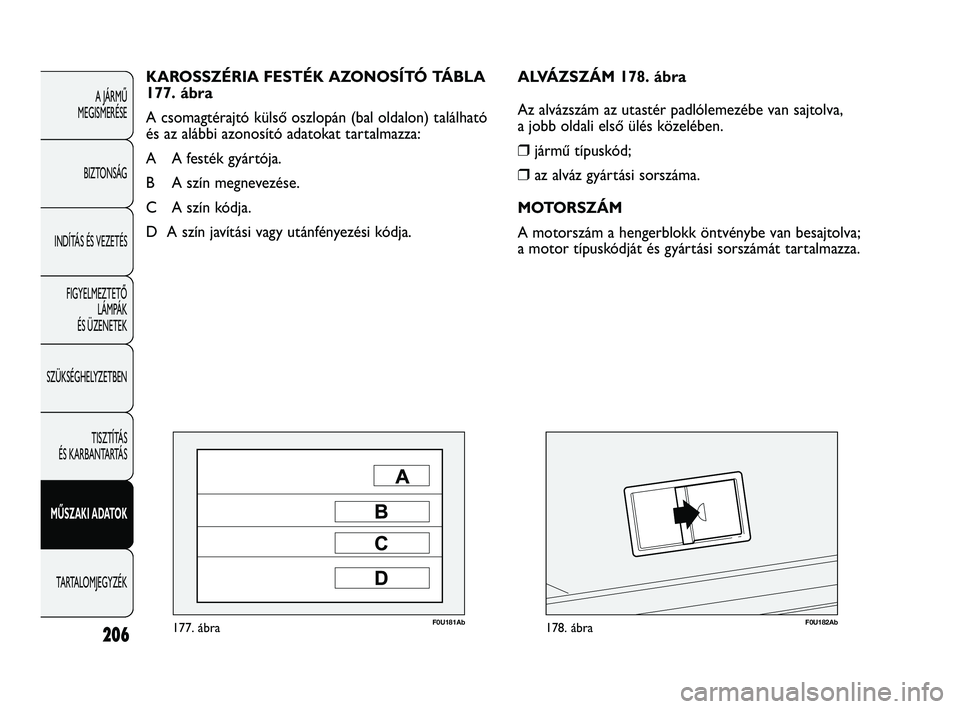

KAROSSZÉRIA FESTÉK AZONOSÍTÓ TÁBLA
177. ábra
A csomagtérajtó külső oszlopán (bal oldalon) található
és az alábbi azonosító adatokat tartalmazza:
A A festék gyártója.
B A szín megnevezése.
C A szín kódja.
D A szín javítási vagy utánfényezési kódja.
206
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
205-220 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:27 Pagina 206
