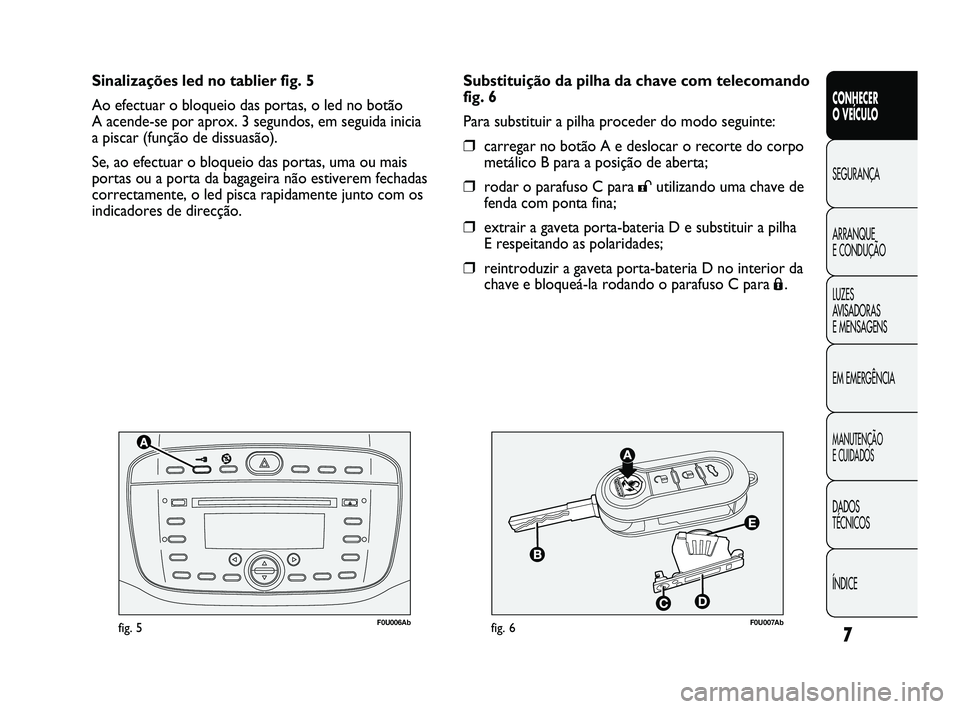

Substituição da pilha da chave com telecomando
fig. 6
Para substituir a pilha proceder do modo seguinte:
❒carregar no botão A e deslocar o recorte do corpo
metálico B para a posição de aberta;
❒rodar o parafuso C para :utilizando uma chave de
fenda com ponta fina;
❒extrair a gaveta porta-bateria D e substituir a pilha
E respeitando as polaridades;
❒reintroduzir a gaveta porta-bateria D no interior da
chave e bloqueá-la rodando o parafuso C para
Á.
Sinalizações led no tablier fig. 5
Ao efectuar o bloqueio das portas, o led no botão
A acende-se por aprox. 3 segundos, em seguida inicia
a piscar (função de dissuasão).
Se, ao efectuar o bloqueio das portas, uma ou mais
portas ou a porta da bagageira não estiverem fechadas
correctamente, o led pisca rapidamente junto com os
indicadores de direcção.
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
A

VISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 7

As pilhas usadas são nocivas para o meio
ambiente, portanto, devem ser colocadas
nos contentores específicos (pilhão) como
previsto pelas normas de lei ou podem ser
entregues à Rede de Assistência Abarth, que lhes
dará o destino devido.SUBSTITUIÇÃO DA TAMPA
DO TELECOMANDO
fig. 7

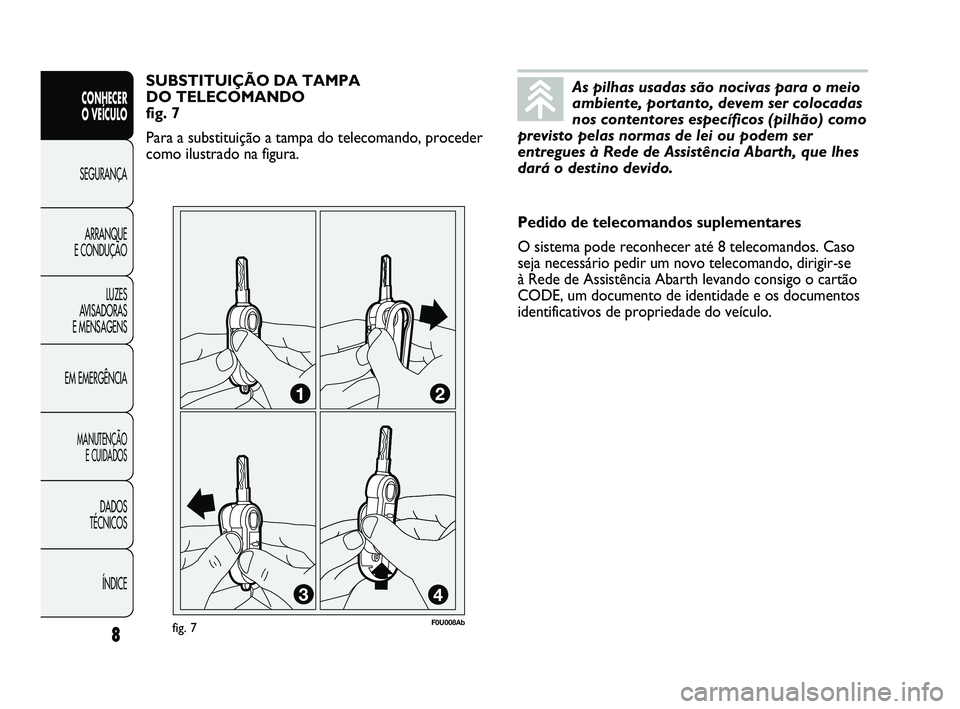

Para a substituição a tampa do telecomando, proceder
como ilustrado na figura.
Pedido de telecomandos suplementares
O sistema pode reconhecer até 8 telecomandos. Caso
seja necessário pedir um novo telecomando, dirigir-se
à Rede de Assistência Abarth levando consigo o cartão
CODE, um documento de identidade e os documentos
identificativos de propriedade do veículo.
fig. 7F0U008Ab
ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
8
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 8

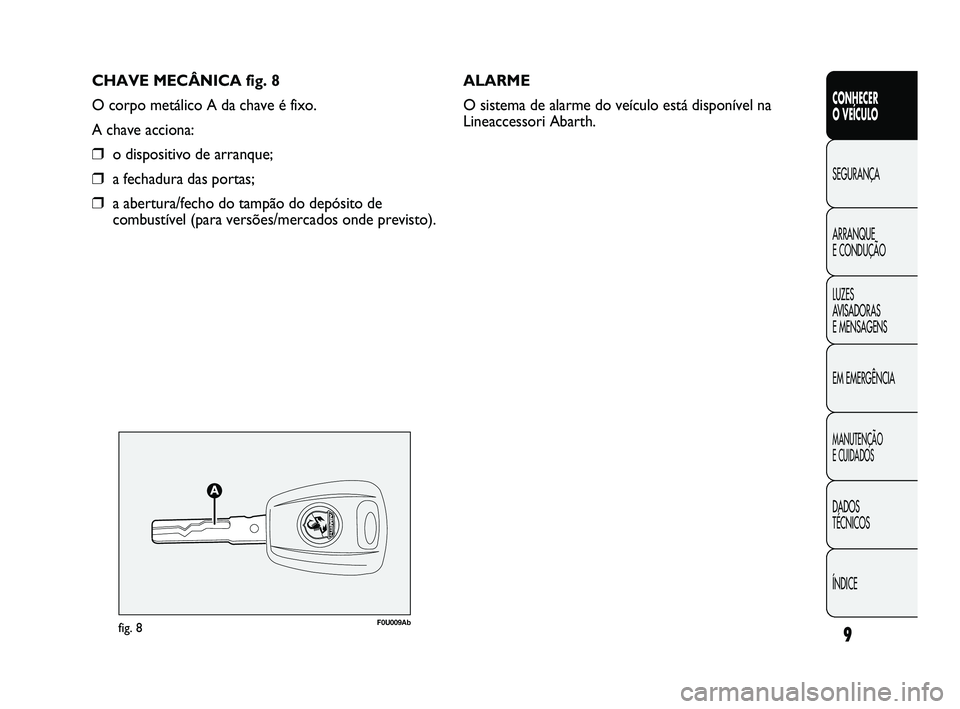

CHAVE MECÂNICA fig. 8
O corpo metálico A da chave é fixo.
A chave acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do depósito de
combustível (para versões/mercados onde previsto).ALARME
O sistema de alarme do veículo está disponível na
Lineaccessori Abarth.
fig. 8F0U009Ab
9
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
A

VISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 9

Tipo de chave
Chave mecânica
Chave com telecomando
Sinalização visual
Intermitência dos indicadores
de direcção (somente por chave
com telecomando)
Led de dissuasão
10
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
A

VISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

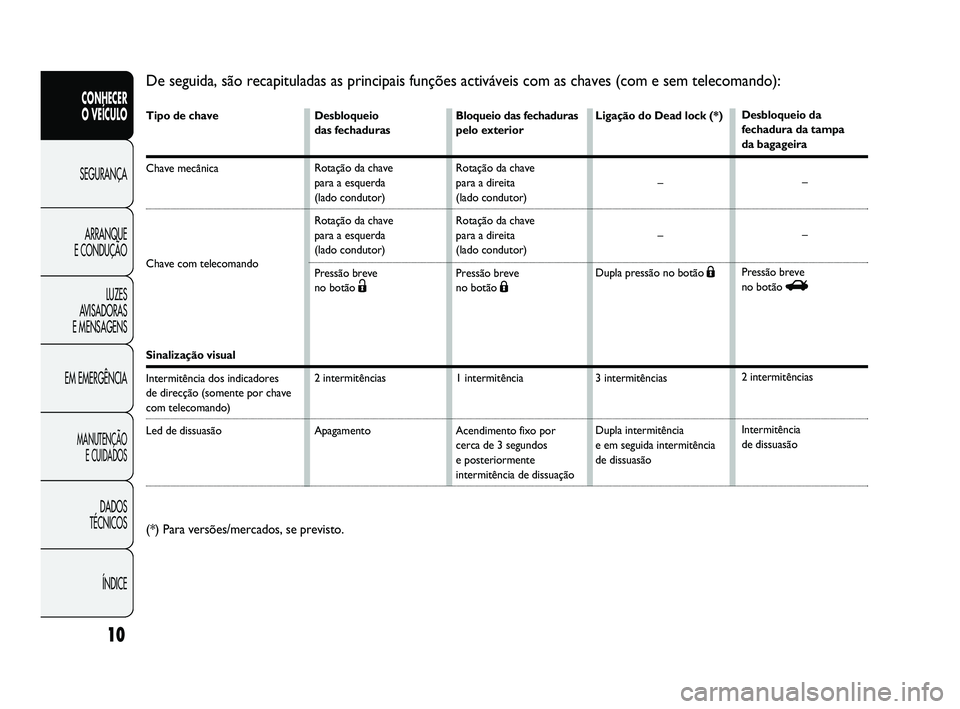

De seguida, são recapituladas as principais funções activáve\
is com as chaves (com e sem telecomando):
Desbloqueio
das fechaduras
Rotação da chave
para a esquerda
(lado condutor)
Rotação da chave
para a esquerda
(lado condutor)
Pressão breve
no botão
Ë
2 intermitências
Apagamento Bloqueio das fechaduras
pelo exterior
Rotação da chave
para a direita
(lado condutor)
Rotação da chave
para a direita
(lado condutor)
Pressão breve
no botão
Á
1 intermitência
Acendimento fixo por
cerca de 3 segundos
e posteriormente
intermitência de dissuaçãoLigação do Dead lock (*)
–
–
Dupla pressão no botão
Á
3 intermitências
Dupla intermitência
e em seguida intermitência
de dissuasão Desbloqueio da
fechadura da tampa
da bagageira
–
–
Pressão breve
no botão
R
2 intermitências
Intermitência
de dissuasão
(*) Para versões/mercados, se previsto.
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 10

11
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
A

VISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
fig. 9F0U010Ab
Em caso de manipulação do dispositivo
de arranque (por ex. uma tentativa de
furto), fazer verificar o funcionamento junto da
Rede de Assistência Abarth antes de retomar a
marcha.
AVISO
Ao sair do veículo, tirar sempre a
chave, para evitar que alguém accione
inadvertidamente os comandos. Lembrar-se de
engatar o travão de mão. Se o veículo estiver
estacionado numa subida, engatar a primeira
velocidade, se o veículo estiver estacionado
numa descida, engatar a marcha-atrás. Nunca
deixar crianças sozinhas no veículo.
AVISO

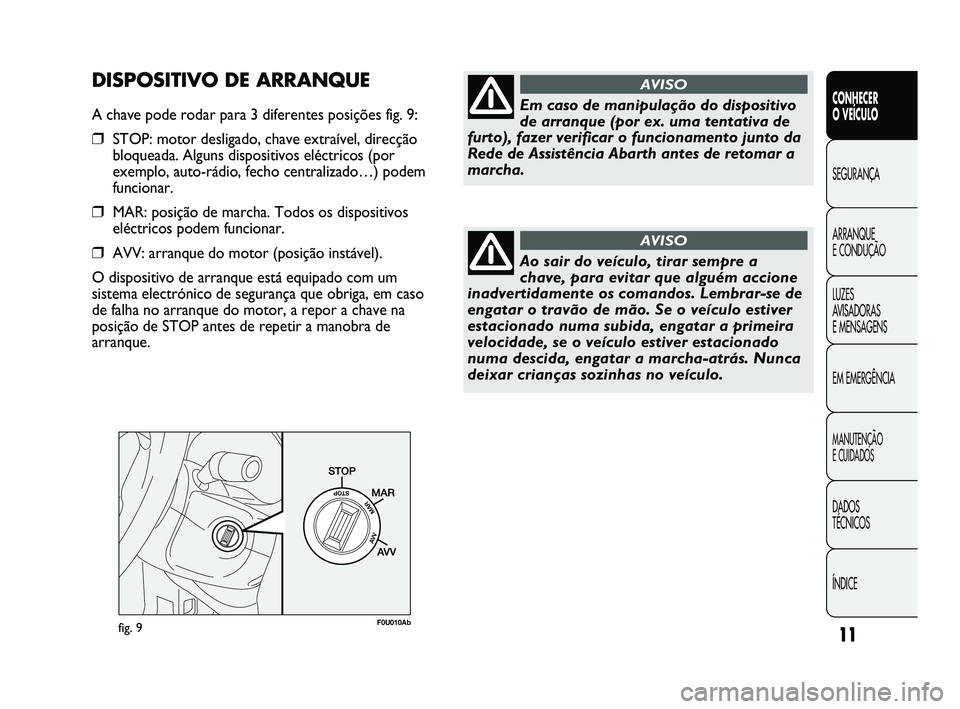

DISPOSITIVO DE ARRANQUE
A chave pode rodar para 3 diferentes posições fig. 9:
❒STOP: motor desligado, chave extraível, direcção
bloqueada. Alguns dispositivos eléctricos (por
exemplo, auto-rádio, fecho centralizado…) podem
funcionar.
❒MAR: posição de marcha. Todos os dispositivos
eléctricos podem funcionar.
❒AVV: arranque do motor (posição instável).
O dispositivo de arranque está equipado com um
sistema electrónico de segurança que obriga, em caso
de falha no arranque do motor, a repor a chave na
posição de STOP antes de repetir a manobra de
arranque.
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 11

Nunca retirar a chave com o veículo em
movimento. O volante bloquear-se-ia
automaticamente logo à primeira curva. Isto
vale sempre, mesmo no caso em que o veículo
está a ser rebocado.
AVISO
É expressamente proibida quaisquer
intervenções em pós-venda, com
consequentes manipulações da direcção ou da
coluna da direcção (por ex. montagem de
antifurto), que poderão provocar, para além da
deterioração do funcionamento do sistema e da
cessação da garantia, graves problemas de
segurança e a inconformidade homologativa do
veículo.

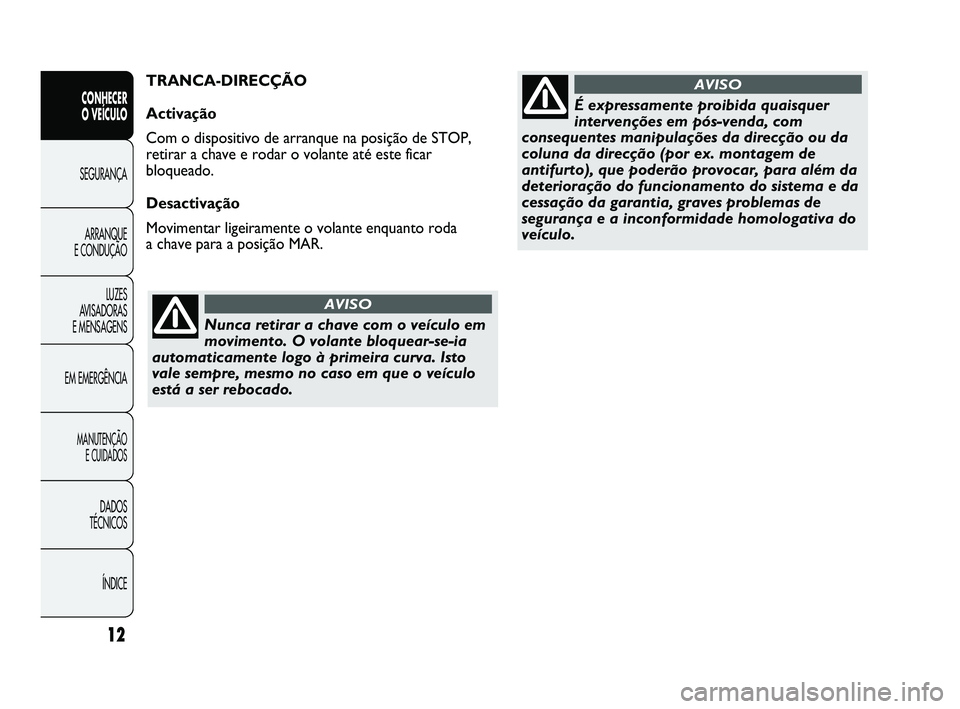

AVISOTRANCA-DIRECÇÃO
Activação
Com o dispositivo de arranque na posição de STOP,
retirar a chave e rodar o volante até este ficar
bloqueado.
Desactivação
Movimentar ligeiramente o volante enquanto roda
a chave para a posição MAR.
ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
12
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 12

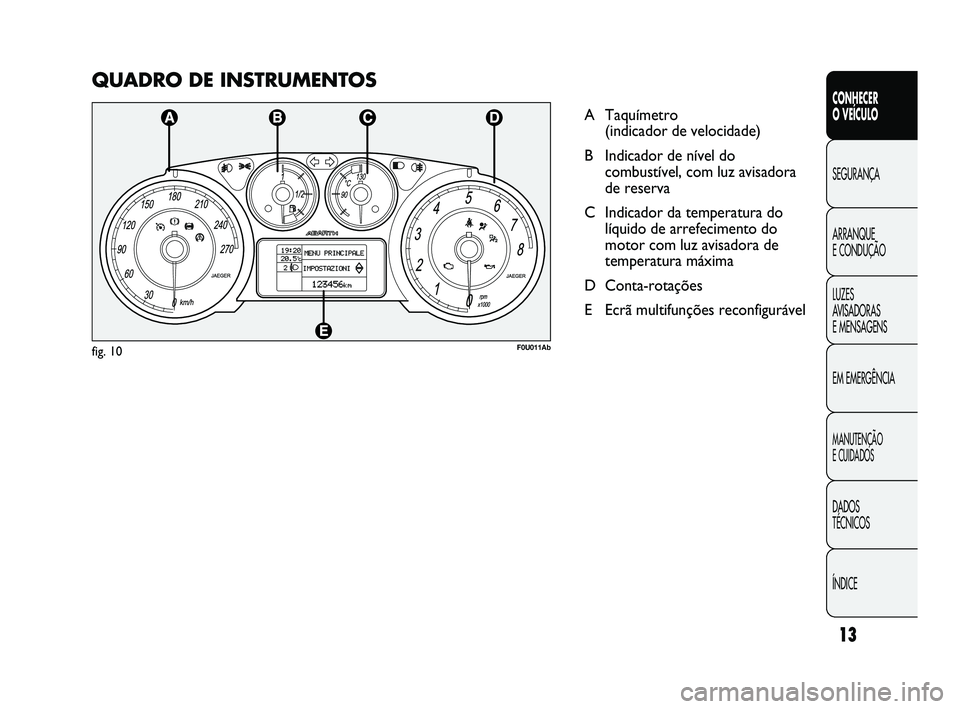

QUADRO DE INSTRUMENTOS
A Taquímetro (indicador de velocidade)
B Indicador de nível do combustível, com luz avisadora
de reserva
C Indicador da temperatura do líquido de arrefecimento do
motor com luz avisadora de
temperatura máxima
D Conta-rotações
E Ecrã multifunções reconfigurável
F0U011Abfig. 10
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
13
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 13

ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
14

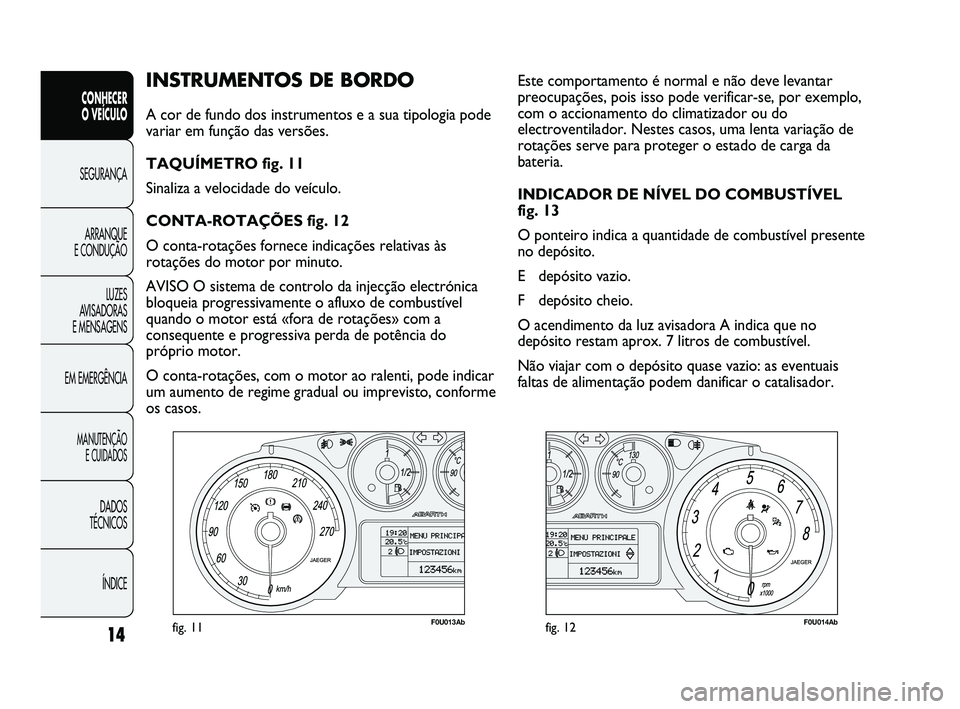

INSTRUMENTOS DE BORDO
A cor de fundo dos instrumentos e a sua tipologia pode
variar em função das versões.
TAQUÍMETRO fig. 11
Sinaliza a velocidade do veículo.
CONTA-ROTAÇÕES fig. 12
O conta-rotações fornece indicações relativas às
rotações do motor por minuto.
AVISO O sistema de controlo da injecção electrónica
bloqueia progressivamente o afluxo de combustível
quando o motor está «fora de rotações» com a
consequente e progressiva perda de potência do
próprio motor.
O conta-rotações, com o motor ao ralenti, pode indicar
um aumento de regime gradual ou imprevisto, conforme
os casos. Este comportamento é normal e não deve levantar
preocupações, pois isso pode verificar-se, por exemplo,
com o accionamento do climatizador ou do
electroventilador. Nestes casos, uma lenta variação de
rotações serve para proteger o estado de carga da
bateria.
INDICADOR DE NÍVEL DO COMBUSTÍVEL
fig. 13
O ponteiro indica a quantidade de combustível presente
no depósito.
E depósito vazio.
F depósito cheio.
O acendimento da luz avisadora A indica que no
depósito restam aprox. 7 litros de combustível.
Não viajar com o depósito quase vazio: as eventuais
faltas de alimentação podem danificar o catalisador.
fig. 12F0U014Abfig. 11F0U013Ab
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 14

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
15
F0U015Abfig. 13F0U016Abfig. 14
C Baixa temperatura do líquido de arrefecimento do
motor.
H Alta temperatura do líquido de arrefecimento do motor.
O acendimento da luz avisadora B (nalgumas versões
juntamente com a mensagem visualizado pelo ecrã
multifunções reconfigurável) indica o aumento excessivo
da temperatura do líquido de arrefecimento; neste caso,
parar o motor e contactar a Rede de Assistência
Abarth.
Ver quanto descrito no parágrafo «Abastecimento do
veículo».
AVISO Se o ponteiro se posicionar na indicação E com a
luz avisadora A intermitente, significa que está presente
uma anomalia no sistema. Neste caso, contactar a Rede
de Assistência Abarth para proceder à verificação do
sistema.

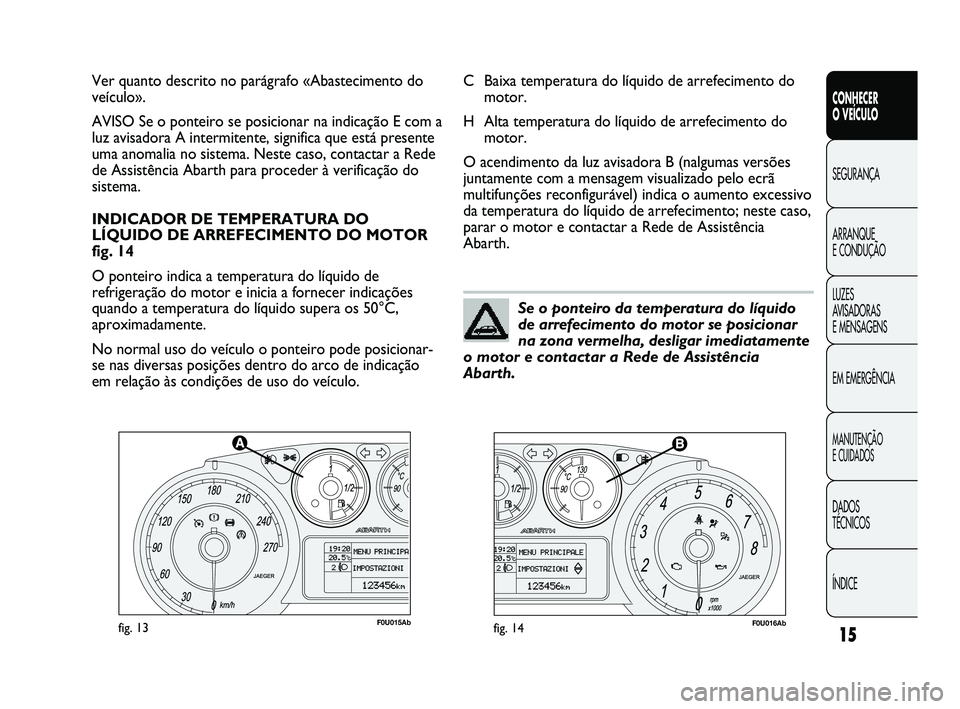

INDICADOR DE TEMPERATURA DO
LÍQUIDO DE ARREFECIMENTO DO MOTOR
fig. 14
O ponteiro indica a temperatura do líquido de
refrigeração do motor e inicia a fornecer indicações
quando a temperatura do líquido supera os 50°C,
aproximadamente.
No normal uso do veículo o ponteiro pode posicionar-
se nas diversas posições dentro do arco de indicação
em relação às condições de uso do veículo.
Se o ponteiro da temperatura do líquido
de arrefecimento do motor se posicionar
na zona vermelha, desligar imediatamente
o motor e contactar a Rede de Assistência
Abarth.
001-028 PUNTO Abarth P 1ed 8-02-2012 13:44 Pagina 15

ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
16fig. 15F0U2050Abp

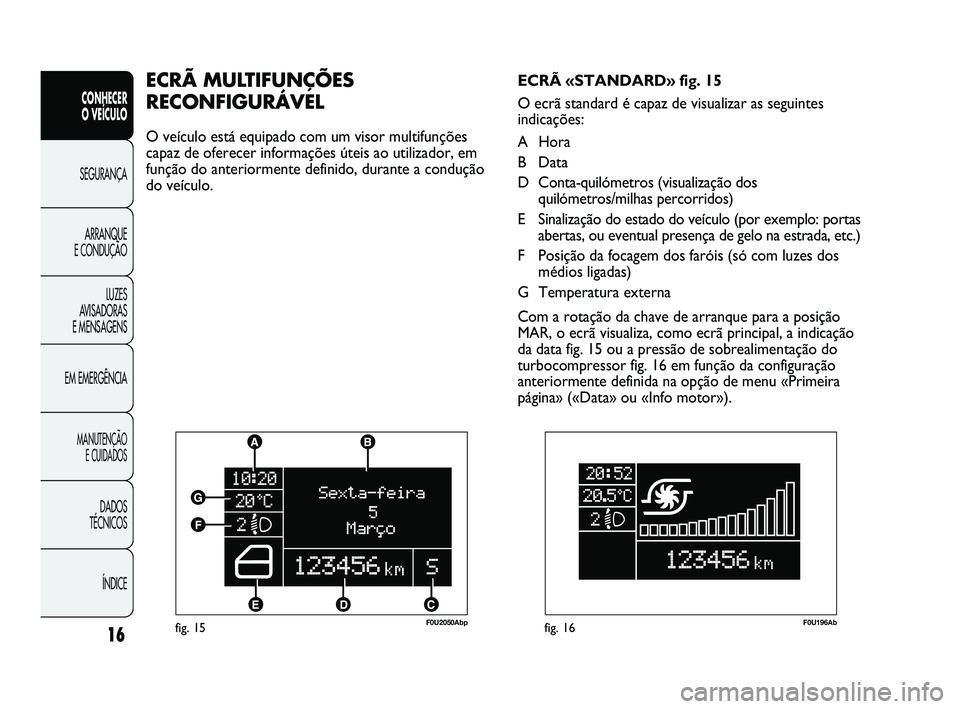

ECRÃ MULTIFUNÇÕES
