Abarth Punto 2012 Manual de Uso e Manutenção (in Portuguese)

37
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
A

VISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
fig. 29
F0U029Ab

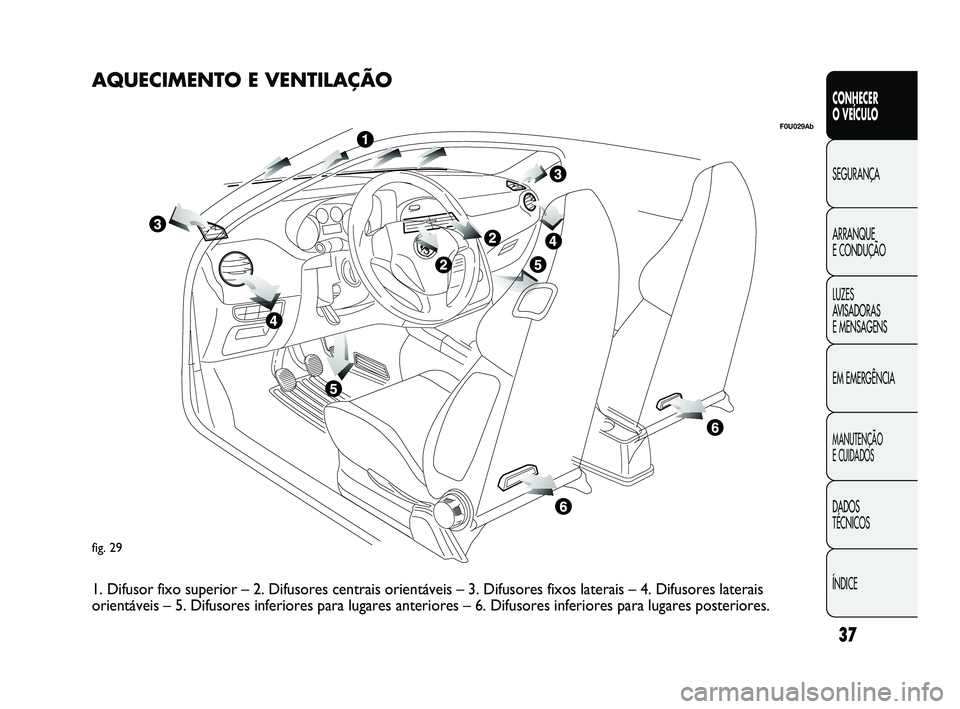

AQUECIMENTO E VENTILAÇÃO
1. Difusor fixo superior – 2. Difusores centrais orientáveis – \
3. Difusores fixos laterais – 4. Difusores laterais
orientáveis – 5. Difusores inferiores para lugares anteriores –\
6. Difusores inferiores para lugares posteriores.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 37

ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
38
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32

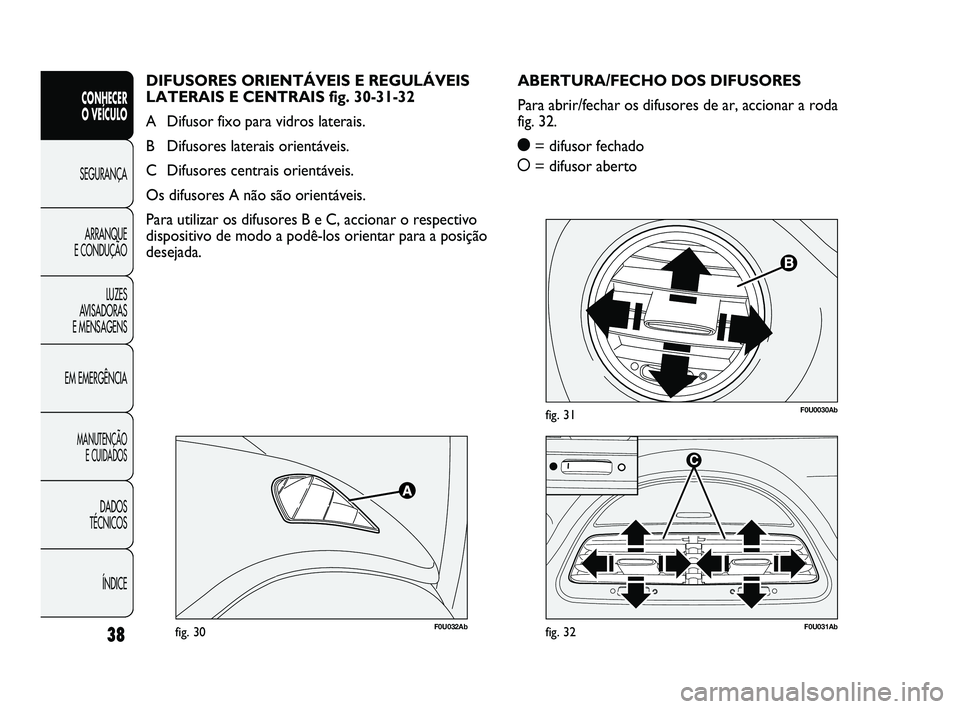

ABERTURA/FECHO DOS DIFUSORES
Para abrir/fechar os difusores de ar, accionar a roda
fig. 32.
ç = difusor fechado
å = difusor aberto
DIFUSORES ORIENTÁVEIS E REGULÁVEIS
LATERAIS E CENTRAIS fig. 30-31-32
A Difusor fixo para vidros laterais.
B Difusores laterais orientáveis.
C Difusores centrais orientáveis.
Os difusores A não são orientáveis.
Para utilizar os difusores B e C, accionar o respectivo
dispositivo de modo a podê-los orientar para a posição
desejada.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 38

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
39

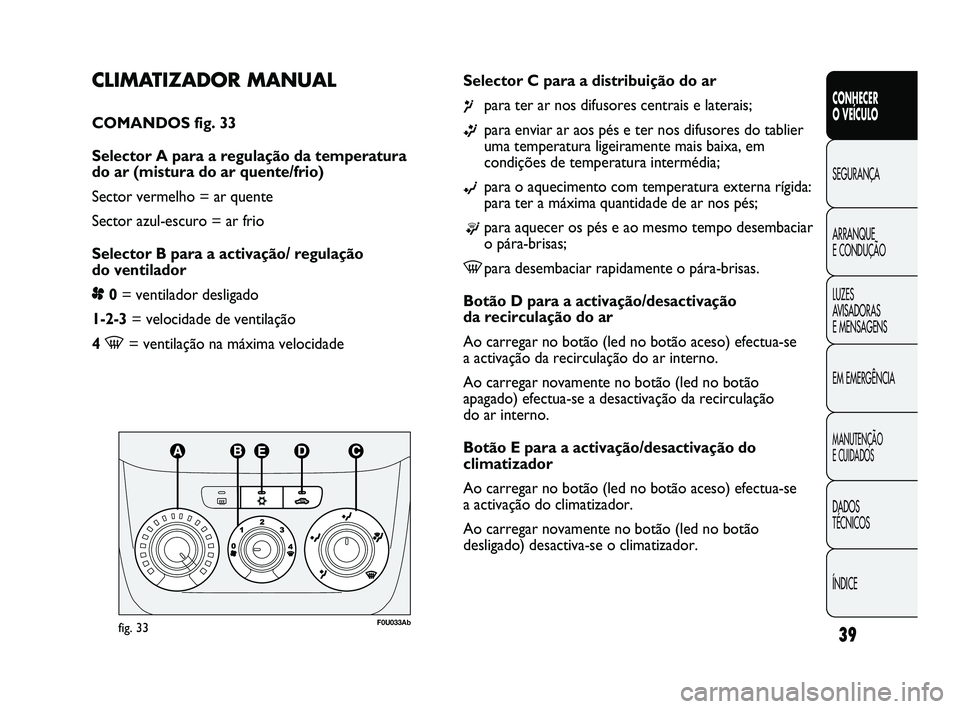

CLIMATIZADOR MANUAL
COMANDOS fig. 33
Selector A para a regulação da temperatura
do ar (mistura do ar quente/frio)
Sector vermelho = ar quente
Sector azul-escuro = ar frio
Selector B para a activação/ regulação
do ventilador
p
0= ventilador desligado
1-2-3 = velocidade de ventilação
4
-= ventilação na máxima velocidade Selector C para a distribuição do ar
¶para ter ar nos difusores centrais e laterais;
ßpara enviar ar aos pés e ter nos difusores do tablier
uma temperatura ligeiramente mais baixa, em
condições de temperatura intermédia;
©para o aquecimento com temperatura externa rígida:
para ter a máxima quantidade de ar nos pés;
®para aquecer os pés e ao mesmo tempo desembaciar
o pára-brisas;
-para desembaciar rapidamente o pára-brisas.
Botão D para a activação/desactivação
da recirculação do ar
Ao carregar no botão (led no botão aceso) efectua-se
a activação da recirculação do ar interno.
Ao carregar novamente no botão (led no botão
apagado) efectua-se a desactivação da recirculação
do ar interno.
Botão E para a activação/desactivação do
climatizador
Ao carregar no botão (led no botão aceso) efectua-se
a activação do climatizador.
Ao carregar novamente no botão (led no botão
desligado) desactiva-se o climatizador.
fig. 33F0U033Ab
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 39

ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
40

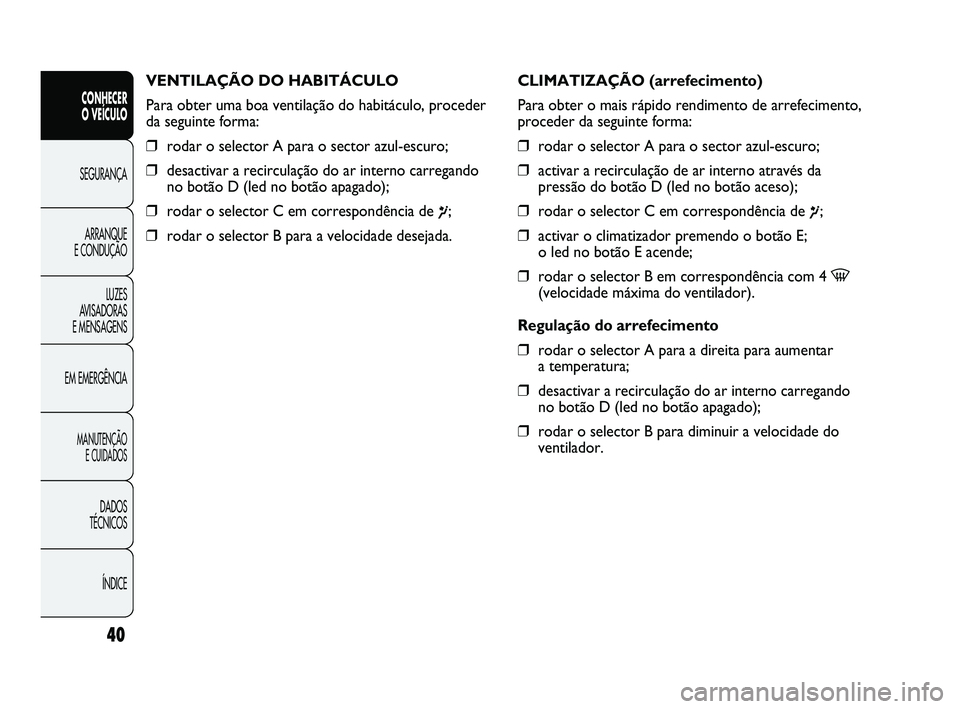

VENTILAÇÃO DO HABITÁCULO
Para obter uma boa ventilação do habitáculo, proceder
da seguinte forma:
❒ rodar o selector A para o sector azul-escuro;
❒ desactivar a recirculação do ar interno carregando
no botão D (led no botão apagado);
❒ rodar o selector C em correspondência de
¶;
❒ rodar o selector B para a velocidade desejada. CLIMATIZAÇÃO (arrefecimento)
Para obter o mais rápido rendimento de arrefecimento,
proceder da seguinte forma:
❒
rodar o selector A para o sector azul-escuro;
❒ activar a recirculação de ar interno através da
pressão do botão D (led no botão aceso);
❒ rodar o selector C em correspondência de ¶;
❒ activar o climatizador premendo o botão E;
o led no botão E acende;
❒ rodar o selector B em correspondência com 4
-
(velocidade máxima do ventilador).
Regulação do arrefecimento
❒ rodar o selector A para a direita para aumentar
a temperatura;
❒ desactivar a recirculação do ar interno carregando
no botão D (led no botão apagado);
❒ rodar o selector B para diminuir a velocidade do
ventilador.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 40

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
41

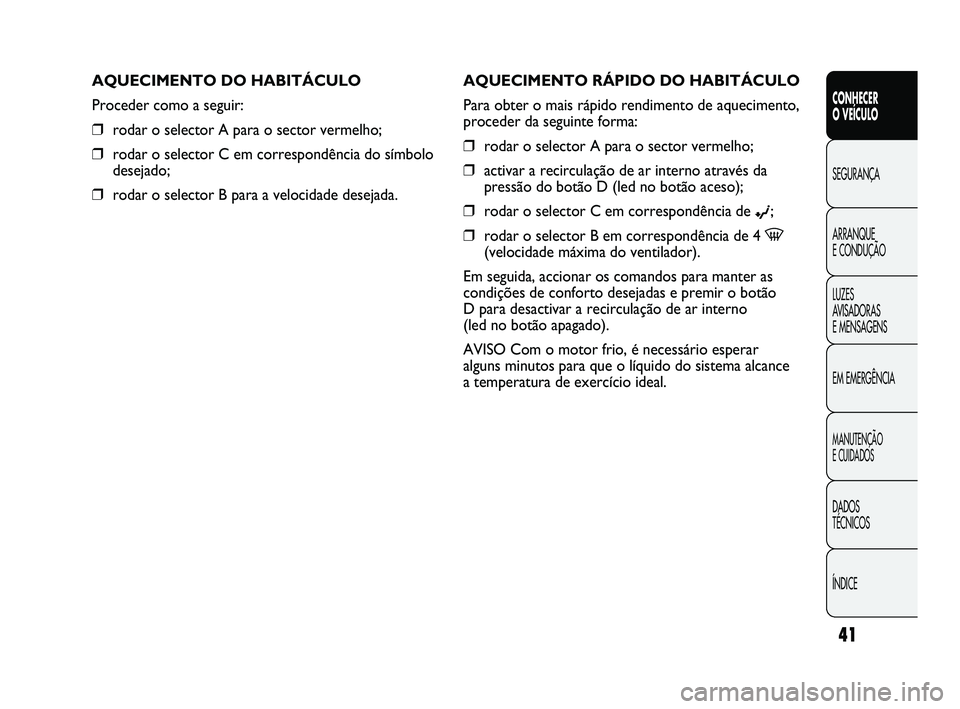

AQUECIMENTO RÁPIDO DO HABITÁCULO
Para obter o mais rápido rendimento de aquecimento,
proceder da seguinte forma:
❒
rodar o selector A para o sector vermelho;
❒ activar a recirculação de ar interno através da
pressão do botão D (led no botão aceso);
❒ rodar o selector C em correspondência de
©;
❒ rodar o selector B em correspondência de 4
-
(velocidade máxima do ventilador).
Em seguida, accionar os comandos para manter as
condições de conforto desejadas e premir o botão
D para desactivar a recirculação de ar interno
(led no botão apagado).
AVISO Com o motor frio, é necessário esperar
alguns minutos para que o líquido do sistema alcance
a temperatura de exercício ideal.
AQUECIMENTO DO HABITÁCULO
Proceder como a seguir:
❒
rodar o selector A para o sector vermelho;
❒ rodar o selector C em correspondência do símbolo
desejado;
❒ rodar o selector B para a velocidade desejada.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 41

ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
42
DESEMBACIAMENTO/DESCONGELAMENTO
RÁPIDO DOS VIDROS ANTERIORES
(PÁRA-BRISAS E VIDROS LATERAIS)
Proceder como a seguir:
❒ rodar o selector A para o sector vermelho;
❒ rodar o selector B em correspondência de 4
-
(velocidade máxima do ventilador);
❒ rodar o selector C em correspondência de
-;
❒ desactivar a circulação de ar interno através da pressão
do botão D de modo que o led no botão esteja
apagado.
Uma vez efectuado o desembaciamento/
descongelamento, agir nos comandos para restabelecer
as condições de conforto desejadas.
AVISO O climatizador é muito útil para acelerar
o desembaciamento, uma vez que desumidifica o ar.
Regular os comandos de acordo com o descrito
anteriormente e activar o climatizador premindo
o botão E; o led no botão acende-se. Antiembaciamento dos vidros
Em casos de forte humidade externa e/ou de chuva
e/ou de fortes diferenças de temperatura entre o
interior e o exterior do habitáculo, é aconselhável
efectuar a seguinte manobra preventiva de
antiembaciamento dos vidros:
❒
rodar o selector A para o sector vermelho;
❒ desactivar a circulação de ar interno através da
pressão do botão D de modo que o led no botão
esteja apagado;
❒ rodar o selector C em correspondência de
-com
a possibilidade de passagem à posição
®no caso
em que não se notem sinais de embaciamento;
❒ rodar o selector B em correspondência da 2a
velocidade.
AVISO O climatizador é muito útil para prevenir o
embaciamento dos vidros em caso de forte humidade
ambiental, uma vez que desumidifica o ar introduzido
no habitáculo.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 42

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
43

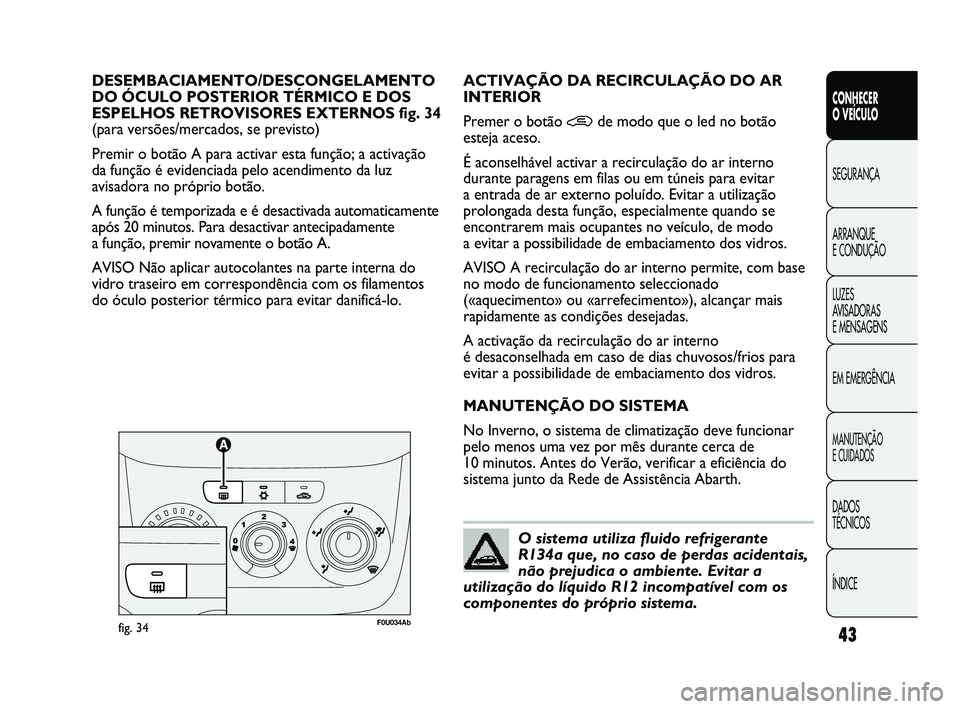

DESEMBACIAMENTO/DESCONGELAMENTO
DO ÓCULO POSTERIOR TÉRMICO E DOS
ESPELHOS RETROVISORES EXTERNOS fig. 34
(para versões/mercados, se previsto)
Premir o botão A para activar esta função; a activação
da função é evidenciada pelo acendimento da luz
avisadora no próprio botão.
A função é temporizada e é desactivada automaticamente
após 20 minutos. Para desactivar antecipadamente
a função, premir novamente o botão A.
AVISO Não aplicar autocolantes na parte interna do
vidro traseiro em correspondência com os filamentos

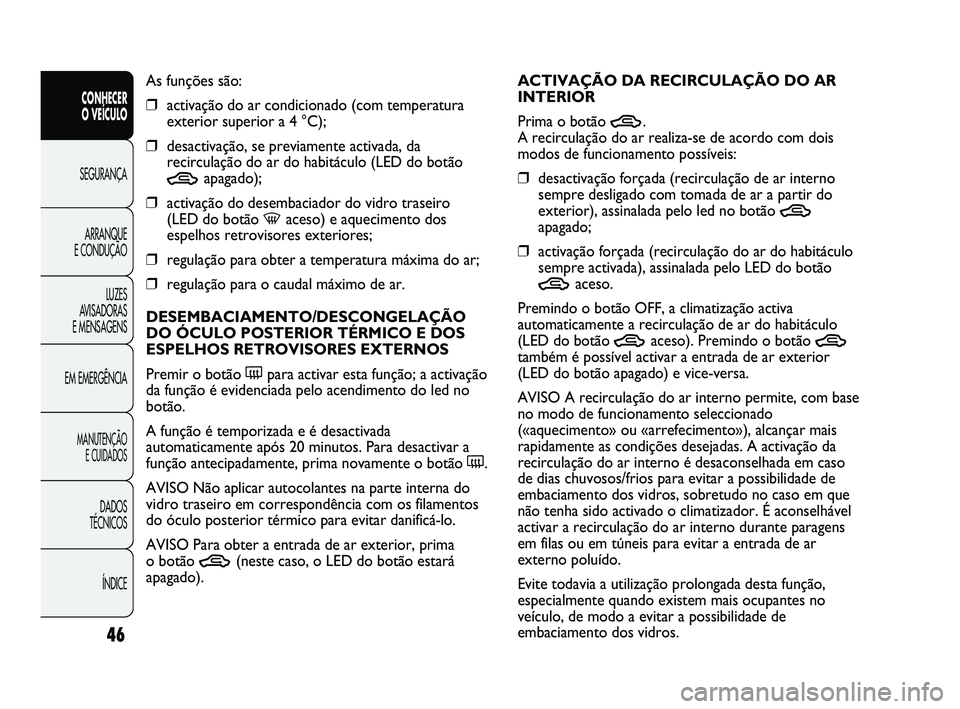

do óculo posterior térmico para evitar danificá-lo. ACTIVAÇÃO DA RECIRCULAÇÃO DO AR
INTERIOR
Premer o botão
•de modo que o led no botão
esteja aceso.
É aconselhável activar a recirculação do ar interno
durante paragens em filas ou em túneis para evitar
a entrada de ar externo poluído. Evitar a utilização
prolongada desta função, especialmente quando se
encontrarem mais ocupantes no veículo, de modo
a evitar a possibilidade de embaciamento dos vidros.
AVISO A recirculação do ar interno permite, com base
no modo de funcionamento seleccionado
(«aquecimento» ou «arrefecimento»), alcançar mais
rapidamente as condições desejadas.
A activação da recirculação do ar interno
é desaconselhada em caso de dias chuvosos/frios para
evitar a possibilidade de embaciamento dos vidros.
MANUTENÇÃO DO SISTEMA
No Inverno, o sistema de climatização deve funcionar
pelo menos uma vez por mês durante cerca de
10 minutos. Antes do Verão, verificar a eficiência do
sistema junto da Rede de Assistência Abarth.
O sistema utiliza fluido refrigerante
R134a que, no caso de perdas acidentais,
não prejudica o ambiente. Evitar a
utilização do líquido R12 incompatível com os
componentes do próprio sistema.
fig. 34F0U034Ab
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 43

44
ÍNDICE
DADOS
TÉCNICOS
MANUTENÇÃO E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
D botão de activação da função MAX-DEF
(descongelamento/desembaciamento rápido dos vidros
anteriores)
E botão de activação/desactivação do óculo traseiro térmico
F botão de activação da função MONO (alinhamento das temperaturas seleccionadas) e manípulo de
regulação da temperatura do lado do passageiro
G botão de activação/desactivação do climatizador
H aumento/diminuição da velocidade do ventilador
I botões selecção e distribuição do ar
L botão de activação da função AUTO (funcionamento automático) e manípulo de regulação
da temperatura do lado do condutor
M sensor de temperatura interna
ACTIVAÇÃO DO CLIMATIZADOR
O sistema pode ser activado ao premir qualquer
botão; todavia, é recomendável definir no display as
temperaturas pretendidas, por isso premir o botão
AUTO.
A climatização permite ajustar as temperaturas
desejadas (para o condutor e o passageiro) com uma
diferença máxima de 7 °C.
O compressor do ar condicionado funciona apenas com
o motor ligado e temperatura exterior superior a 4 °C.
CLIMATIZADOR AUTOMÁTICO
BI-ZONA
(para versões/mercados, se previsto)
DESCRIÇÃO
O veículo está equipado com um climatizador bi-zona,
que permite regular separadamente a temperatura
do ar do lado do condutor e a do lado passageiro.
COMANDOS fig. 35
A botão de activação/desactivação do compressor do climatizador
B botão de activação/desactivação da recirculação de ar interno
C display visualização informações do climatizador
fig. 35F0U035Ab
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 44

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA
CONHECER
O VEÍCULO
45

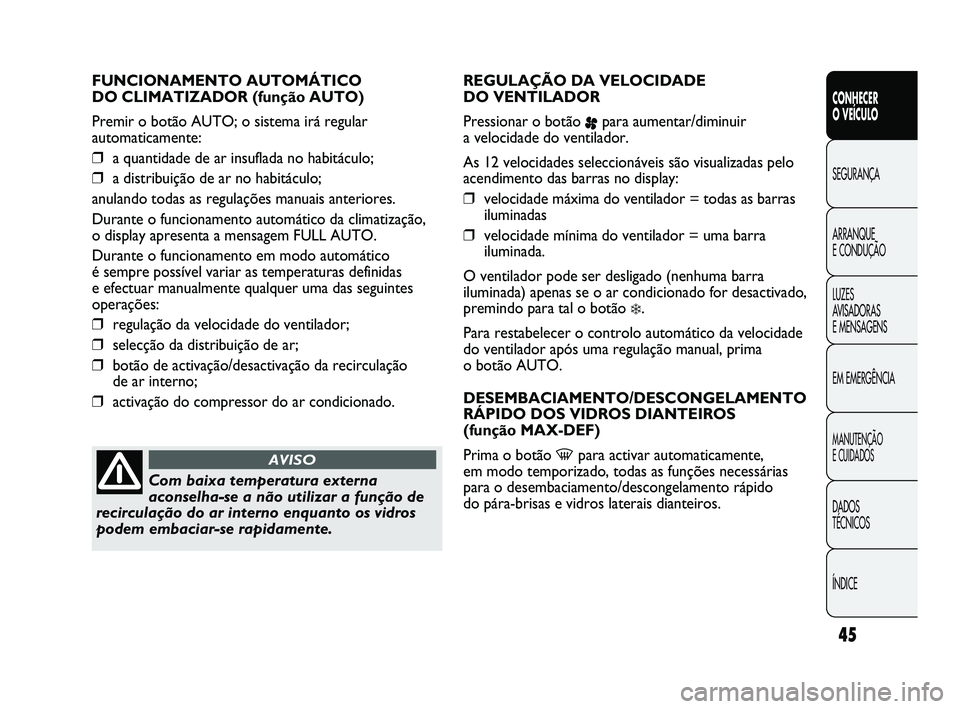

FUNCIONAMENTO AUTOMÁTICO
DO CLIMATIZADOR (função AUTO)
Premir o botão AUTO; o sistema irá regular
automaticamente:
❒
a quantidade de ar insuflada no habitáculo;
❒ a distribuição de ar no habitáculo;
anulando todas as regulações manuais anteriores.
Durante o funcionamento automático da climatização,
o display apresenta a mensagem FULL AUTO.
Durante o funcionamento em modo automático
é sempre possível variar as temperaturas definidas
e efectuar manualmente qualquer uma das seguintes
operações:
❒ regulação da velocidade do ventilador;
❒ selecção da distribuição de ar;
❒ botão de activação/desactivação da recirculação
de ar interno;
❒ activação do compressor do ar condicionado. REGULAÇÃO DA VELOCIDADE
DO VENTILADOR
Pressionar o botão
ppara aumentar/diminuir
a velocidade do ventilador.
As 12 velocidades seleccionáveis são visualizadas pelo
acendimento das barras no display:
❒ velocidade máxima do ventilador = todas as barras
iluminadas
❒ velocidade mínima do ventilador = uma barra
iluminada.
O ventilador pode ser desligado (nenhuma barra
iluminada) apenas se o ar condicionado for desactivado,
premindo para tal o botão
❄.
Para restabelecer o controlo automático da velocidade
do ventilador após uma regulação manual, prima
o botão AUTO.
DESEMBACIAMENTO/DESCONGELAMENTO
RÁPIDO DOS VIDROS DIANTEIROS
(função MAX-DEF)
Prima o botão
-para activar automaticamente,
em modo temporizado, todas as funções necessárias
para o desembaciamento/descongelamento rápido
do pára-brisas e vidros laterais dianteiros.
Com baixa temperatura externa
aconselha-se a não utilizar a função de
recirculação do ar interno enquanto os vidros
podem embaciar-se rapidamente.
AVISO
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 45

46
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
A

VISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
As funções são:
❒activação do ar condicionado (com temperatura
exterior superior a 4 °C);
❒ desactivação, se previamente activada, da
recirculação do ar do habitáculo (LED do botão
Tapagado);
❒ activação do desembaciador do vidro traseiro
(LED do botão
-aceso) e aquecimento dos
espelhos retrovisores exteriores;
❒ regulação para obter a temperatura máxima do ar;
❒ regulação para o caudal máximo de ar.
DESEMBACIAMENTO/DESCONGELAÇÃO
DO ÓCULO POSTERIOR TÉRMICO E DOS
ESPELHOS RETROVISORES EXTERNOS
Premir o botão ( para activar esta função; a activação
da função é evidenciada pelo acendimento do led no
botão.
A função é temporizada e é desactivada
automaticamente após 20 minutos. Para desactivar a
função antecipadamente, prima novamente o botão (.
AVISO Não aplicar autocolantes na parte interna do
vidro traseiro em correspondência com os filamentos
do óculo posterior térmico para evitar danificá-lo.
AVISO Para obter a entrada de ar exterior, prima
o botão
T(neste caso, o LED do botão estará
apagado). ACTIVAÇÃO DA RECIRCULAÇÃO DO AR
INTERIOR
Prima o botão
T.
A recirculação do ar realiza-se de acordo com dois
modos de funcionamento possíveis:
❒ desactivação forçada (recirculação de ar interno
sempre desligado com tomada de ar a partir do
exterior), assinalada pelo led no botão
Tapagado;
❒ activação forçada (recirculação do ar do habitáculo
sempre activada), assinalada pelo LED do botão
Taceso.
Premindo o botão OFF, a climatização activa
automaticamente a recirculação de ar do habitáculo
(LED do botão
Taceso). Premindo o botão Ttambém é possível activar a entrada de ar exterior
(LED do botão apagado) e vice-versa.
AVISO A recirculação do ar interno permite, com base
no modo de funcionamento seleccionado
(«aquecimento» ou «arrefecimento»), alcançar mais
rapidamente as condições desejadas. A activação da
recirculação do ar interno é desaconselhada em caso
de dias chuvosos/frios para evitar a possibilidade de
embaciamento dos vidros, sobretudo no caso em que
não tenha sido activado o climatizador. É aconselhável
activar a recirculação do ar interno durante paragens
em filas ou em túneis para evitar a entrada de ar
externo poluído.
Evite todavia a utilização prolongada desta função,
especialmente quando existem mais ocupantes no
veículo, de modo a evitar a possibilidade de
embaciamento dos vidros.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 46
