Abarth Punto 2012 Návod na použitie a údržbu (in Slovak)

207
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚD
AJE
OBSAH

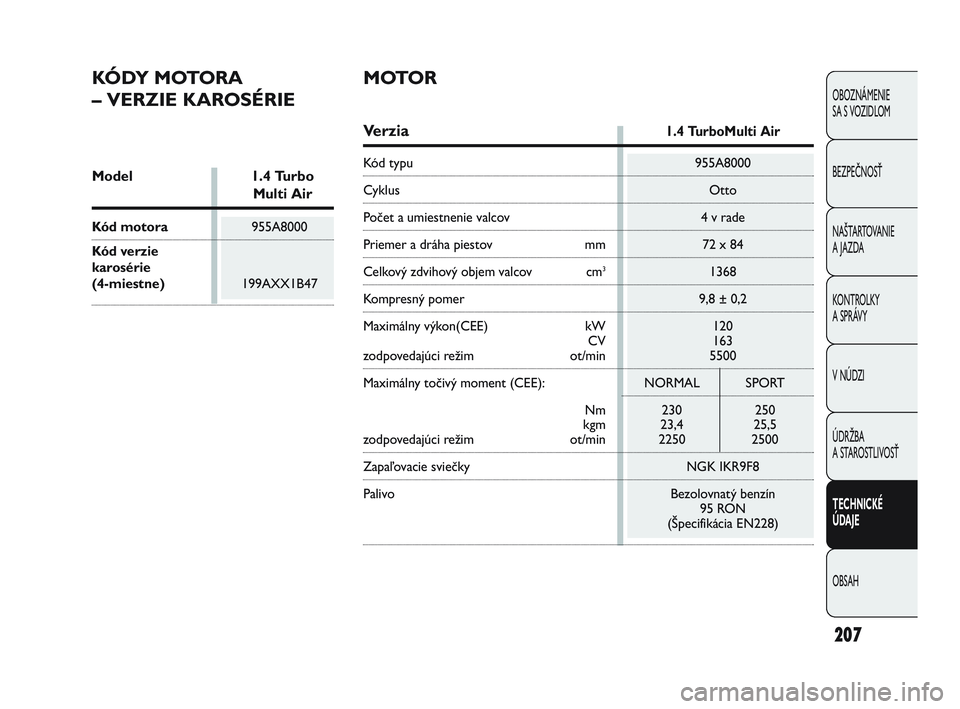

KÓDY MOTORA
– VERZIE KAROSÉRIEMOTOR
Model 1.4 Turbo
Multi Air
Kód motora 955A8000
Kód verzie
karosérie
(4-miestne) 199AXX1B47
Verzia1.4 TurboMulti Air
Kód typu 955A8000
Cyklus Otto
Počet a umiestnenie valcov4 v rade
Priemer a dráha piestovmm72 x 84
Celkový zdvihový objem valcov cm31368
Kompresný pomer 9,8 ± 0,2
Maximálny výkon(CEE) kW120
CV 163
zodpovedajúci režim ot/min5500
Maximálny točivý moment (CEE): NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
zodpovedajúci režim ot/min 2250 2500
Zapaľovacie sviečky NGK IKR9F8
Palivo Bezolovnatý benzín
95 RON
(Špecifikácia EN228)
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 207

208
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚD
AJE
OBSAH

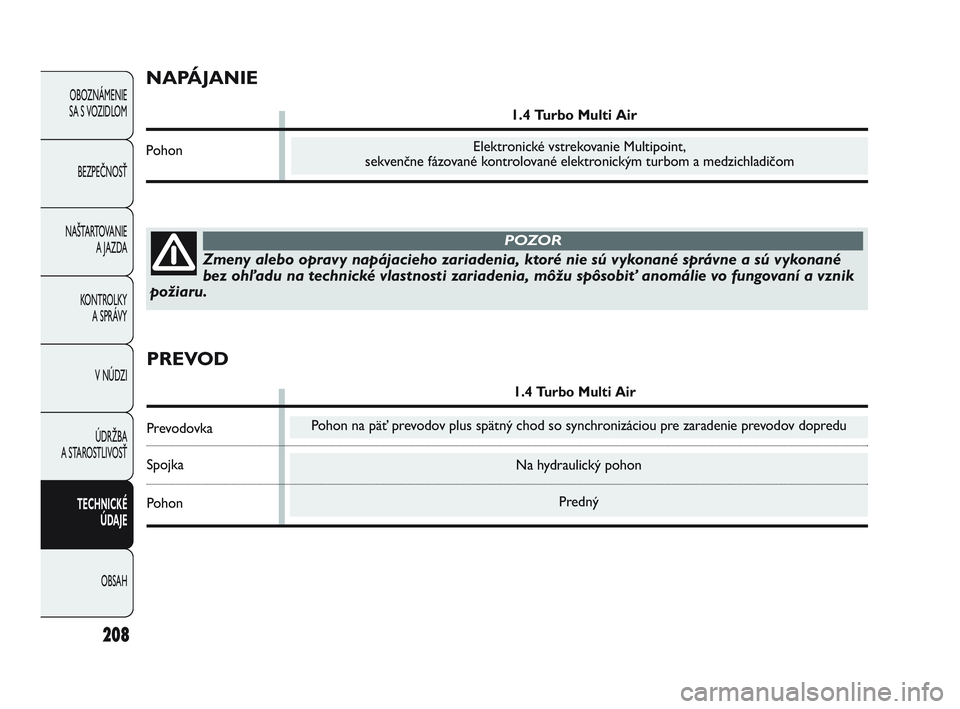

Na hydraulický pohon Predný
Zmeny alebo opravy napájacieho zariadenia, ktoré nie sú vykonané správne a sú vykonané
bez ohľadu na technické vlastnosti zariadenia, môžu spôsobiť anomálie vo fungovaní a vznik
požiaru.
POZOR
Elektronické vstrekovanie Multipoint,
sekvenčne fázované kontrolované elektronickým turbom a medzichladičom
Pohon na päť prevodov plus spätný chod so synchronizáciou pre zaradenie prevodov dopredu
NAPÁJANIE
1.4 Turbo Multi Air
Pohon
PREVOD
1.4 Turbo Multi Air
Prevodovka
Spojka
Pohon
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 208

S pastorkom a ozubnicou s elektrickým posilňovačom riadenia11
Kotúčové s automatickou ventiláciouKotúčové
Ovládanie pomocou ručnej páky ovládajúcej zadné brzdy
209
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚD
AJE
OBSAH

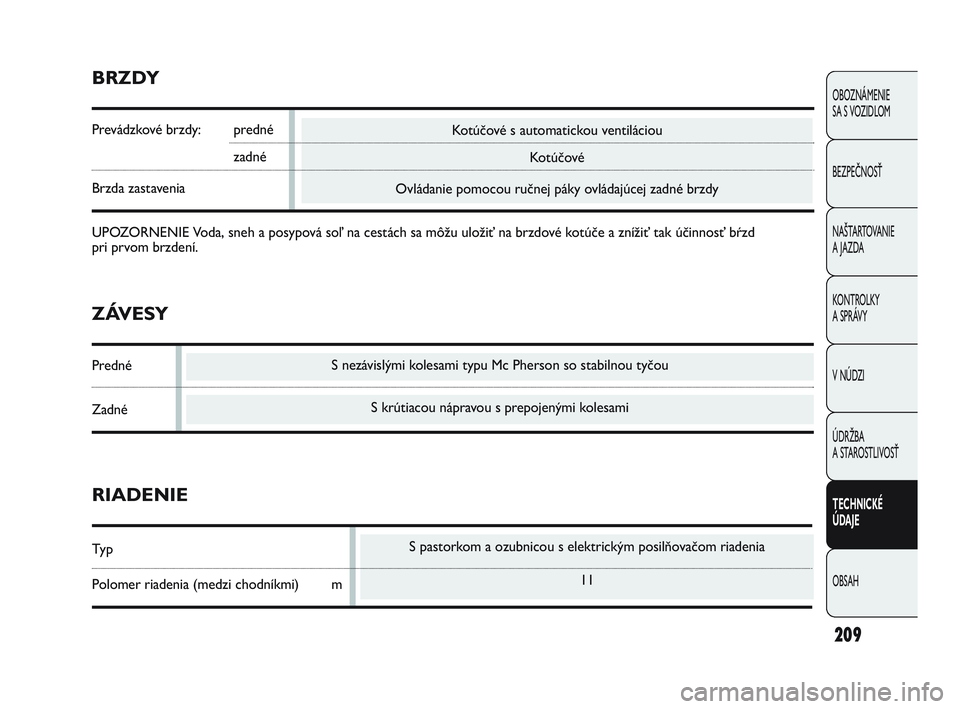

S krútiacou nápravou s prepojenými kolesami
S nezávislými kolesami typu Mc Pherson so stabilnou tyčou
BRZDY
Prevádzkové brzdy: predné
zadné
Brzda zastavenia
UPOZORNENIE Voda, sneh a posypová soľ na cestách sa môžu uložiť na brzdové kotúče a znížiť tak účinnosť b\bzd
pri prvom brzdení.
ZÁVESY
Predné
Zadné
RIADENIE
Typ
Polomer riadenia (medzi chodníkmi) m
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 209

F0U183Abobr. 179

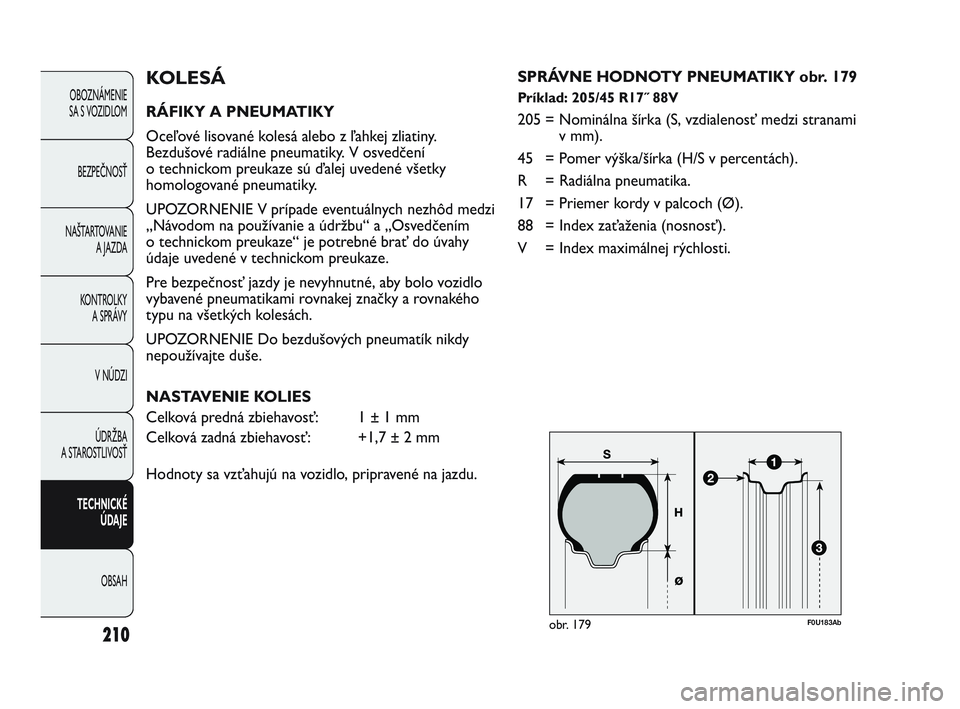

KOLESÁ
RÁFIKY A PNEUMATIKY
Oceľové lisované kolesá alebo z ľahkej zliatiny.
Bezdušové radiálne pneumatiky. V osvedčení
o technickom preukaze sú ďalej uvedené všetky
homologované pneumatiky.
UPOZORNENIE V prípade eventuálnych nezhôd medzi
„Návodom na používanie a údržbu“ a „Osvedčením
o technickom preukaze“ je potrebné brať do úvahy
údaje uvedené v technickom preukaze.
Pre bezpečnosť jazdy je nevyhnutné, aby bolo vozidlo
vybavené pneumatikami rovnakej značky a rovnakého
typu na všetkých kolesách.
UPOZORNENIE Do bezdušových pneumatík nikdy
nepoužívajte duše.
NASTAVENIE KOLIES
Celková predná zbiehavosť: 1 ± 1 mm
Celková zadná zbiehavosť: +1,7 ± 2 mm
Hodnoty sa vzťahujú na vozidlo, pripravené na jazdu.SPRÁVNE HODNOTY PNEUMATIKY obr. 179Príklad: 205/45 R17˝ 88V
205 = Nominálna šírka (S, vzdialenosť medzi stranami
v mm).
45 = Pomer výška/šírka (H/S v percentách).
R = Radiálna pneumatika.
17 = Priemer kordy v palcoch (Ø).
88 = Index zaťaženia (nosnosť).
V = Index maximálnej rýchlosti.
210
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚD
AJE
OBSAH
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 210

211
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚD
AJE
OBSAH

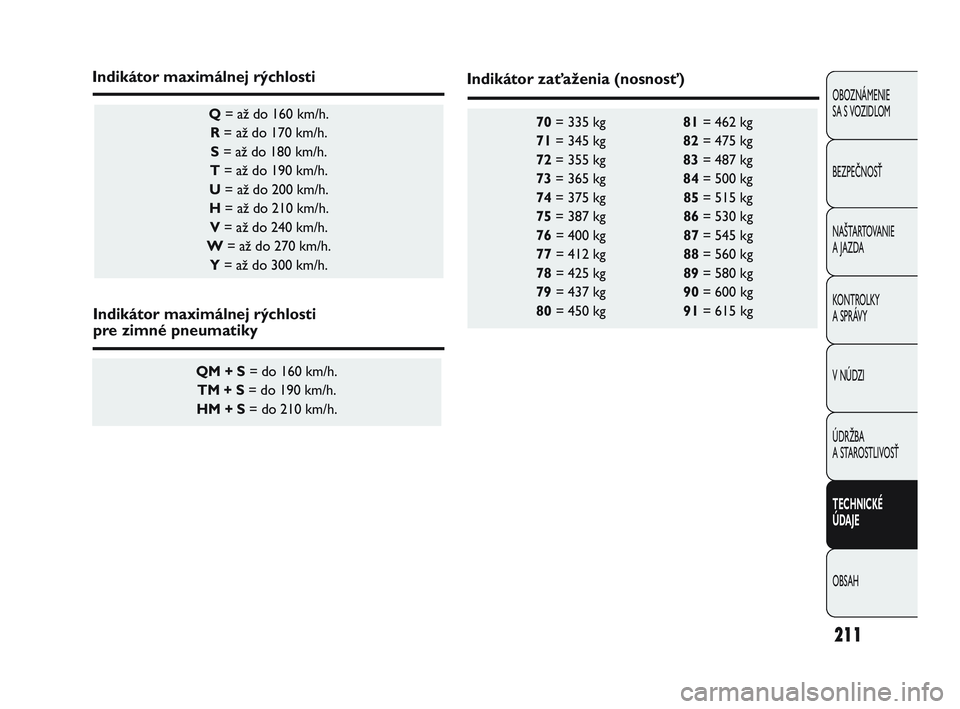

70 = 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg Q= až do 160 km/h.
R = až do 170 km/h.
S = až do 180 km/h.
T = až do 190 km/h.
U = až do 200 km/h.
H = až do 210 km/h.
V = až do 240 km/h.
W = až do 270 km/h.
Y = až do 300 km/h.
QM + S = do 160 km/h.
TM + S = do 190 km/h.
HM + S = do 210 km/h.
Indikátor maximálnej rýchlosti
Indikátor maximálnej rýchlosti
pre zimné pneumatiky
Indikátor zaťaženia (nosnosť)
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 211

212
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚD
AJE
OBSAH

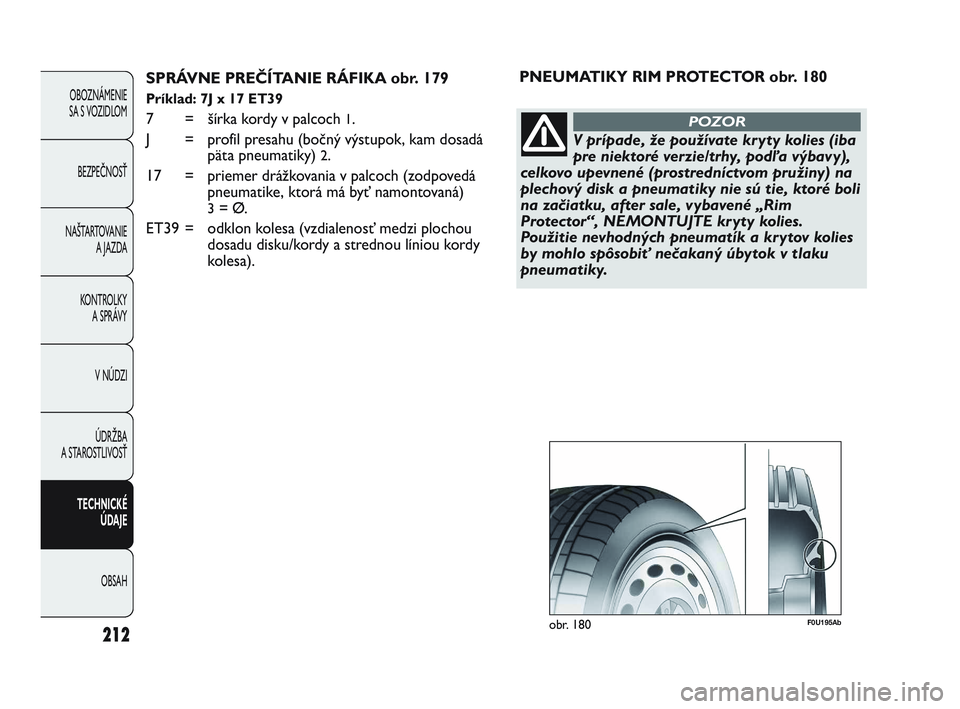

SPRÁVNE PREČÍTANIE RÁFIKA obr. 179
Príklad: 7J x 17 ET39
7 = šírka kordy v palcoch 1.
J = profil presahu (bočný výstupok, kam dosadá päta pneumatiky)
2.
17 = priemer drážkovania v palcoch (zodpovedá pneumatike, ktorá má byť namontovaná)
3= Ø.
ET39 = odklon kolesa (vzdialenosť medzi plochou dosadu disku/kordy a strednou líniou kordy
kolesa). PNEUMATIKY RIM PROTECTOR obr. 180
V prípade, že používate kryty kolies (iba
pre niektoré verzie/trhy, podľa výbavy),
celkovo upevnené (prostredníctvom pružiny) na
plechový disk a pneumatiky nie sú tie, ktoré boli
na začiatku, after sale, vybavené „Rim
Protector“, NEMONTUJTE kryty kolies.
Použitie nevhodných pneumatík a krytov kolies
by mohlo spôsobiť nečakaný úbytok v tlaku
pneumatiky.
POZOR
F0U195Abobr. 180
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 212

213
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚD
AJE
OBSAH

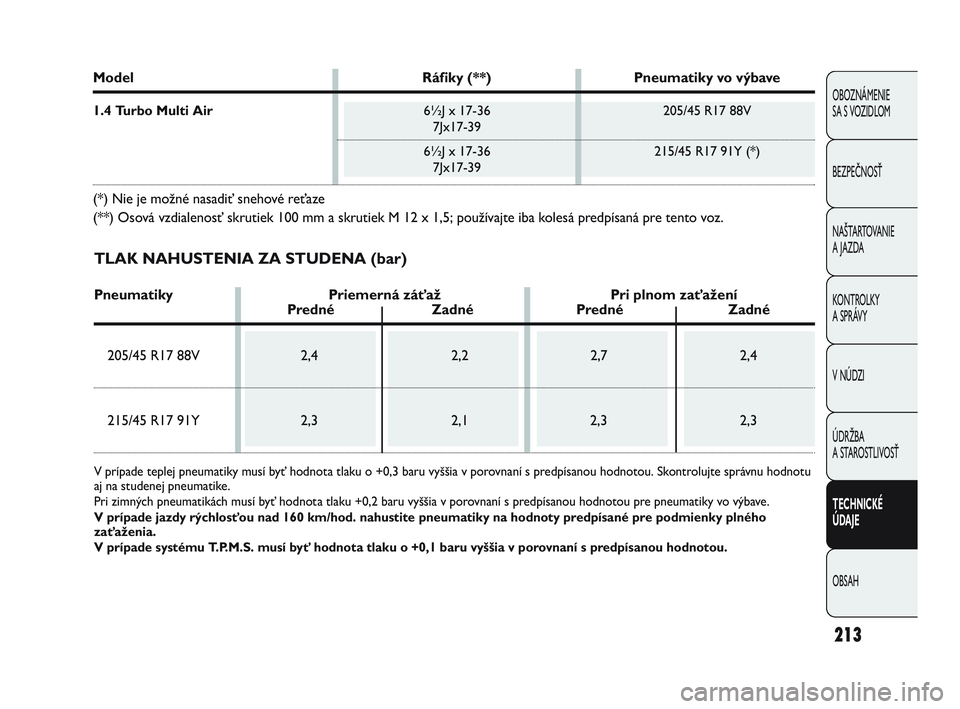

TLAK NAHUSTENIA ZA STUDENA (bar)
Pneumatiky Priemerná záťaž Pri plnom zaťaženíPrednéZadnéPredné Zadné
205/45 R17 88V 2,42,22,7 2,4
215/45 R17 91Y 2,32,12,3 2,3
V prípade teplej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu
aj na studenej pneumatike.
Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky vo výbave.
V prípade jazdy rýchlosťou nad 160 km/hod. nahustite pneumatiky na hodnoty predpísané pre podmienky plného
zaťaženia.
V prípade systému T.P.M.S. musí byť hodnota tlaku o +0,1 baru vyššia v porovnaní s predpísanou hodnotou.
Model Ráfiky (**)Pneumatiky vo výbave
1.4 Turbo Multi Air 6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Nie je možné nasadiť snehové reťaze
(**) Osová vzdialenosť skrutiek 100 mm a skrutiek M 12 x 1,5; použív\
ajte iba kolesá predpísaná pre tento voz.
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 213

214
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚD
AJE
OBSAH

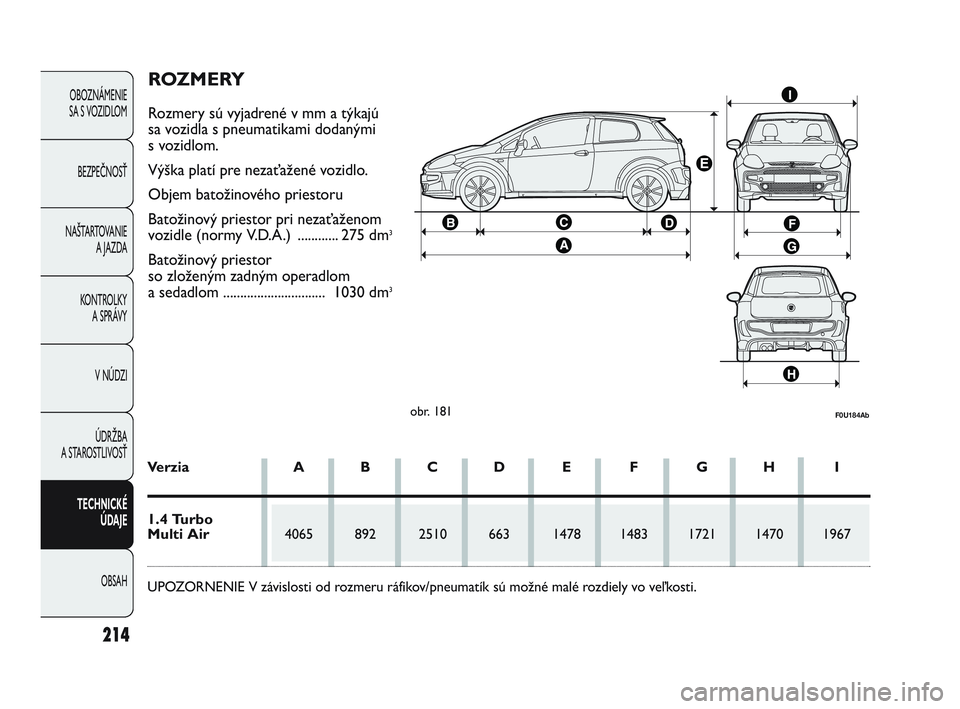

obr. 181F0U184Ab
ROZMERY
Rozmery sú vyjadrené v mm a týkajú
sa vozidla s pneumatikami dodanými
s vozidlom.
Výška platí pre nezaťažené vozidlo.
Objem batožinového priestoru
Batožinový priestor pri nezaťaženom
vozidle (normy V.D.A.) ............ 275 dm
3
Batožinový priestor
so zloženým zadným operadlom
a sedadlom .............................. 1030 dm
3
Verzia A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
UPOZORNENIE V závislosti od rozmeru ráfikov/pneumatík sú možné malé rozdiely vo veľkosti.
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 214

215
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚD
AJE
OBSAH
1185 480
950
850
1665
50

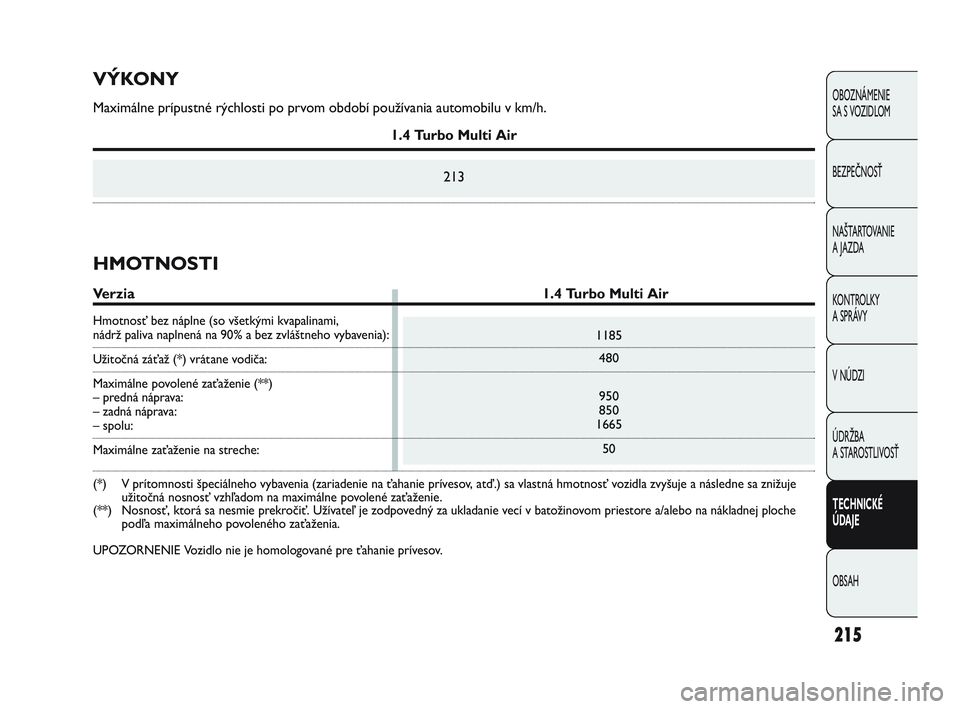

VÝKONY
Maximálne prípustné rýchlosti po prvom období používania automobilu v km/h.
1.4 Turbo Multi Air
213
HMOTNOSTI
Verzia 1.4 Turbo Multi Air
Hmotnosť bez náplne (so všetkými kvapalinami, nádrž paliva naplnená na 90% a bez zvláštneho vybavenia):
Užitočná záťaž (*) vrátane vodiča:
Maximálne povolené zaťaženie (**)
– predná náprava:
– zadná náprava:
– spolu:
Maximálne zaťaženie na streche:
(*) V prítomnosti špeciálneho vybavenia (zariadenie na ťahanie prívesov, atď.) sa vlastná hmotnosť vozidla zvyšuje a následne sa znižuje
užitočná nosnosť vzhľadom na maximálne povolené zaťaženie.
(**) Nosnosť, ktorá sa nesmie prekročiť. Užívateľ je zodpovedný za ukladanie vecí v batožinovom priestore a/alebo na nákladnej p loche
podľa maximálneho povoleného zaťaženia.
UPOZORNENIE Vozidlo nie je homologované pre ťahanie prívesov.
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 215

Zelený bezolovnatý benzín s R.O.N.
najmenej 95 (Špecifikácia EN 228)
Zmes vody a kapaliny PARAFLU
UP
v pomeru 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Zmes vody a kvapaliny
TUTELA PROFESSIONAL SC 35
216
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚD
AJE
OBSAH
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2

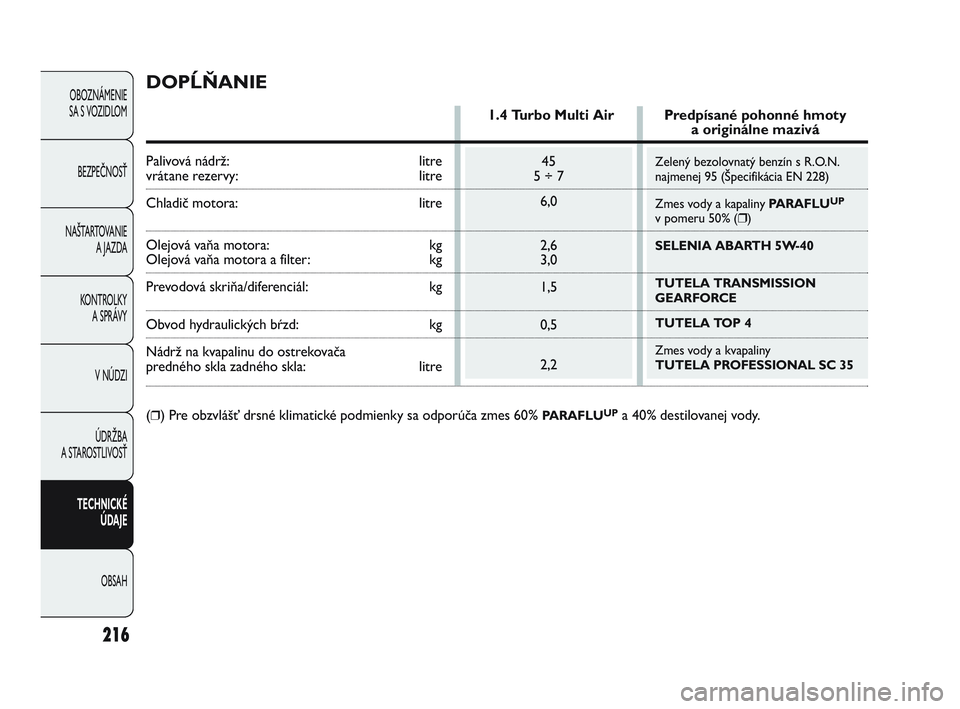

DOPĹŇANIE
1.4 Turbo Multi Air Predpísané pohonné hmoty a originálne mazivá
Palivová nádrž: litre
vrátane rezervy: litre
Chladič motora: litre
Olejová vaňa motora: kgOlejová vaňa motora a filter:kg
Prevodová skriňa/diferenciál: kg
Obvod hydraulických b\bzd:kg
Nádrž na kvapalinu do ostrekovača
predného skla zadného skla: litre
(
❒) Pre obzvlášť drsné klimatické podmienky sa odporúča zmes 60% PARAFLUUPa 40% destilovanej vody.
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 216
