Abarth Punto 2012 Návod na použitie a údržbu (in Slovak)

197
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

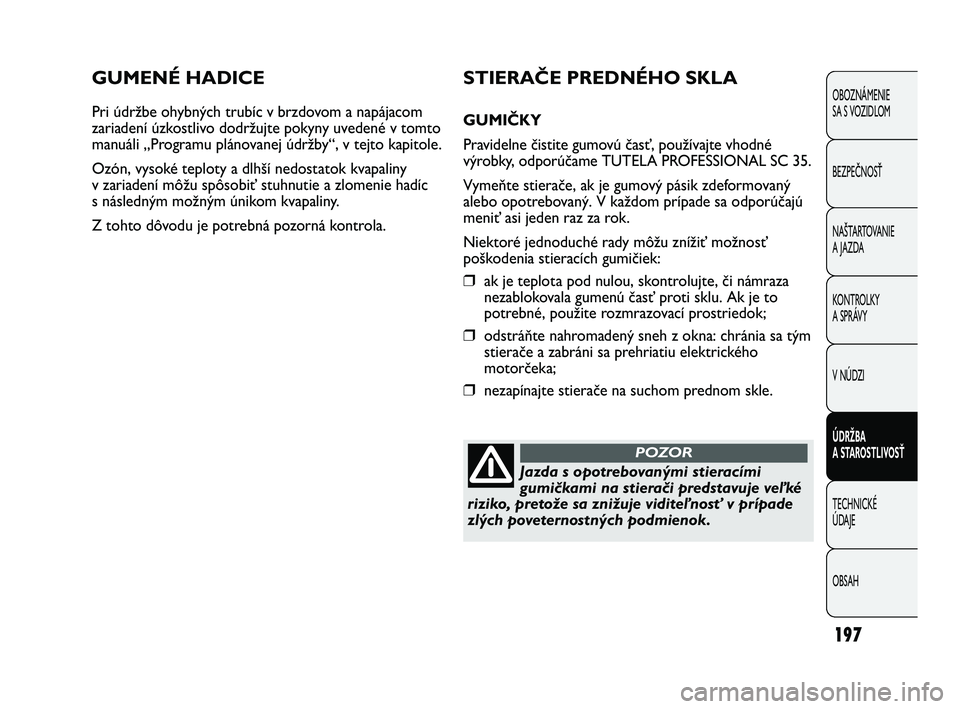

GUMENÉ HADICE
Pri údržbe ohybných trubíc v brzdovom a napájacom
zariadení úzkostlivo dodržujte pokyny uvedené v tomto
manuáli „Programu plánovanej údržby“, v tejto kapitole.
Ozón, vysoké teploty a dlhší nedostatok kvapaliny
v zariadení môžu spôsobiť stuhnutie a zlomenie hadíc
s následným možným únikom kvapaliny.
Z tohto dôvodu je potrebná pozorná kontrola.
STIERAČE PREDNÉHO SKLA
GUMIČKY
Pravidelne čistite gumovú časť, používajte vhodné
výrobky, odporúčame TUTELA PROFESSIONAL SC 35.
Vymeňte stierače, ak je gumový pásik zdeformovaný
alebo opotrebovaný. V každom prípade sa odporúčajú
meniť asi jeden raz za rok.
Niektoré jednoduché rady môžu znížiť možnosť
poškodenia stieracích gumičiek:
❒ak je teplota pod nulou, skontrolujte, či námraza
nezablokovala gumenú časť proti sklu. Ak je to
potrebné, použite rozmrazovací prostriedok;
❒odstráňte nahromadený sneh z okna: chránia sa tým
stierače a zabráni sa prehriatiu elektrického
motorčeka;
❒nezapínajte stierače na suchom prednom skle.
Jazda s opotrebovanými stieracími
gumičkami na stierači predstavuje veľké
riziko, pretože sa znižuje viditeľnosť v prípade
zlých poveternostných podmienok.
POZOR
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 197

F0U177Abobr. 173198
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U176Abobr. 172

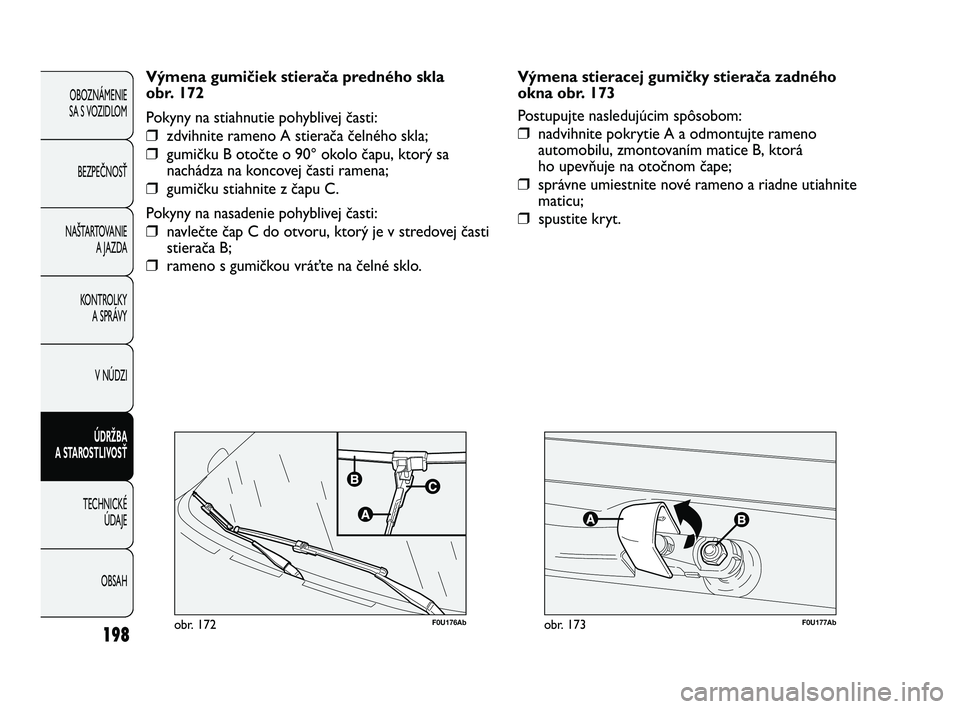

Výmena gumičiek stierača predného skla
obr. 172
Pokyny na stiahnutie pohyblivej časti:
❒zdvihnite rameno A stierača čelného skla;
❒gumičku B otočte o 90° okolo čapu, ktorý sa
nachádza na koncovej časti ramena;
❒gumičku stiahnite z čapu C.
Pokyny na nasadenie pohyblivej časti:
❒navlečte čap C do otvoru, ktorý je v stredovej časti
stierača B;
❒rameno s gumičkou vráťte na čelné sklo. Výmena stieracej gumičky stierača zadného
okna obr. 173
Postupujte nasledujúcim spôsobom:
❒nadvihnite pokrytie A a odmontujte rameno
automobilu, zmontovaním matice B, ktorá
ho upevňuje na otočnom čape;
❒správne umiestnite nové rameno a riadne utiahnite
maticu;
❒spustite kryt.
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 198

199
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U179Abobr. 174F0U178Abobr. 175

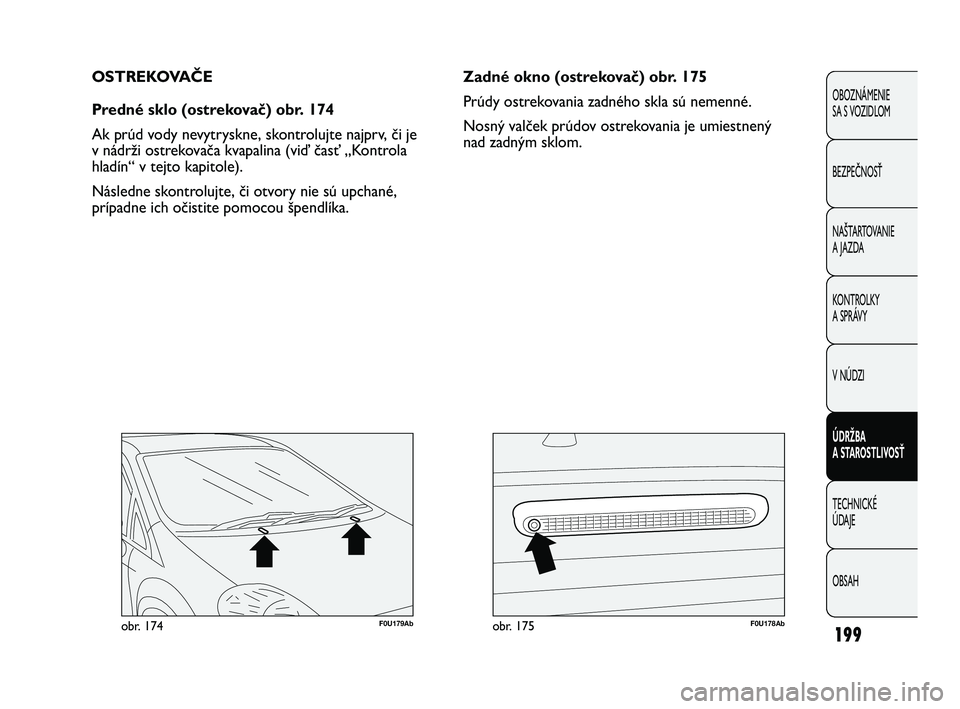

Zadné okno (ostrekovač) obr. 175
Prúdy ostrekovania zadného skla sú nemenné.
Nosný valček prúdov ostrekovania je umiestnený
nad zadným sklom.
OSTREKOVAČE
Predné sklo (ostrekovač) obr. 174
Ak prúd vody nevytryskne, skontrolujte najprv, či je
v nádrži ostrekovača kvapalina (viď časť „Kontrola
hladín“ v tejto kapitole).
Následne skontrolujte, či otvory nie sú upchané,
prípadne ich očistite pomocou špendlíka.
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 199

200
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

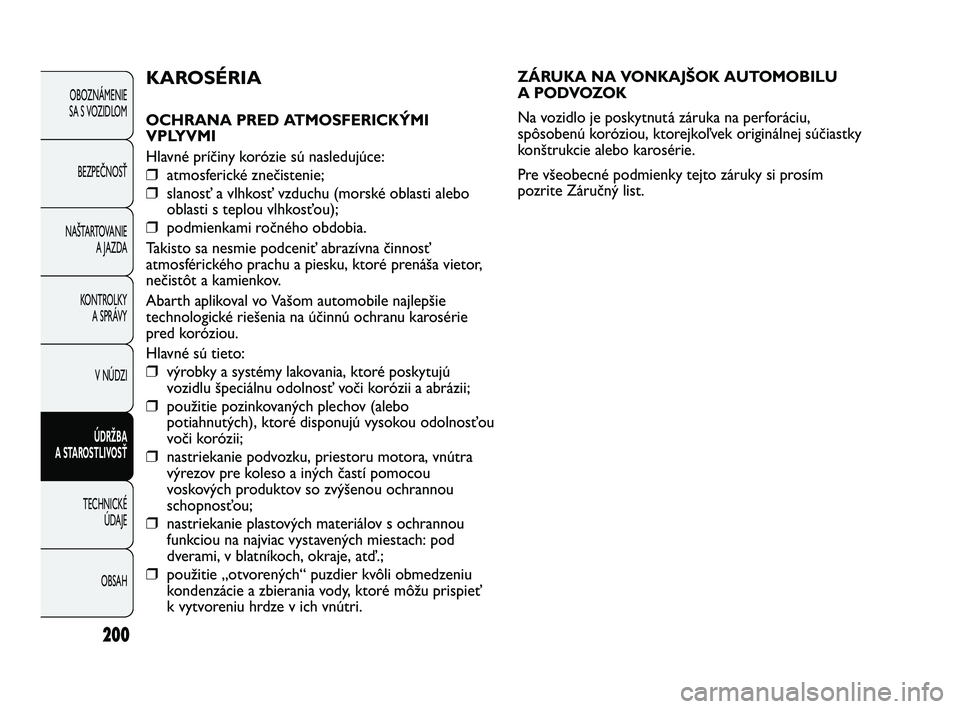

ZÁRUKA NA VONKAJŠOK AUTOMOBILU
A PODVOZOK
Na vozidlo je poskytnutá záruka na perforáciu,
spôsobenú koróziou, ktorejko\bvek originálnej súčiastky
konštrukcie alebo karosérie.
Pre všeobecné podmienky tejto záruky si prosím
pozrite Záručný list.KAROSÉRIA
OCHRANA PRED ATMOSFERICKÝMI
VPLYVMI
Hlavné príčiny korózie sú nasledujúce:
❒atmosferické znečistenie;
❒slanosť a vlhkosť vzduchu (morské oblasti alebo
oblasti s teplou vlhkosťou);
❒podmienkami ročného obdobia.
Takisto sa nesmie podceniť abrazívna činnosť
atmosférického prachu a piesku, ktoré prenáša vietor,
nečistôt a kamienkov.
Abarth aplikoval vo Vašom automobile najlepšie
technologické riešenia na účinnú ochranu karosérie
pred koróziou.
Hlavné sú tieto:
❒výrobky a systémy lakovania, ktoré poskytujú
vozidlu špeciálnu odolnosť voči korózii a abrázii;
❒použitie pozinkovaných plechov (alebo
potiahnutých), ktoré disponujú vysokou odolnosťou
voči korózii;
❒nastriekanie podvozku, priestoru motora, vnútra
výrezov pre koleso a iných častí pomocou
voskových produktov so zvýšenou ochrannou
schopnosťou;
❒nastriekanie plastových materiálov s ochrannou
funkciou na najviac vystavených miestach: pod
dverami, v blatníkoch, okraje, atď.;
❒použitie „otvorených“ puzdier kvôli obmedzeniu
kondenzácie a zbierania vody, ktoré môžu prispieť
k vytvoreniu hrdze v ich vnútri.
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 200

201
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Čistiace prostriedky znečisťujú vody.
Vozidlo umývajte iba na miestach, ktoré
sú vybavené pre zber a čistenie
odpadových vôd použitých na umývanie.

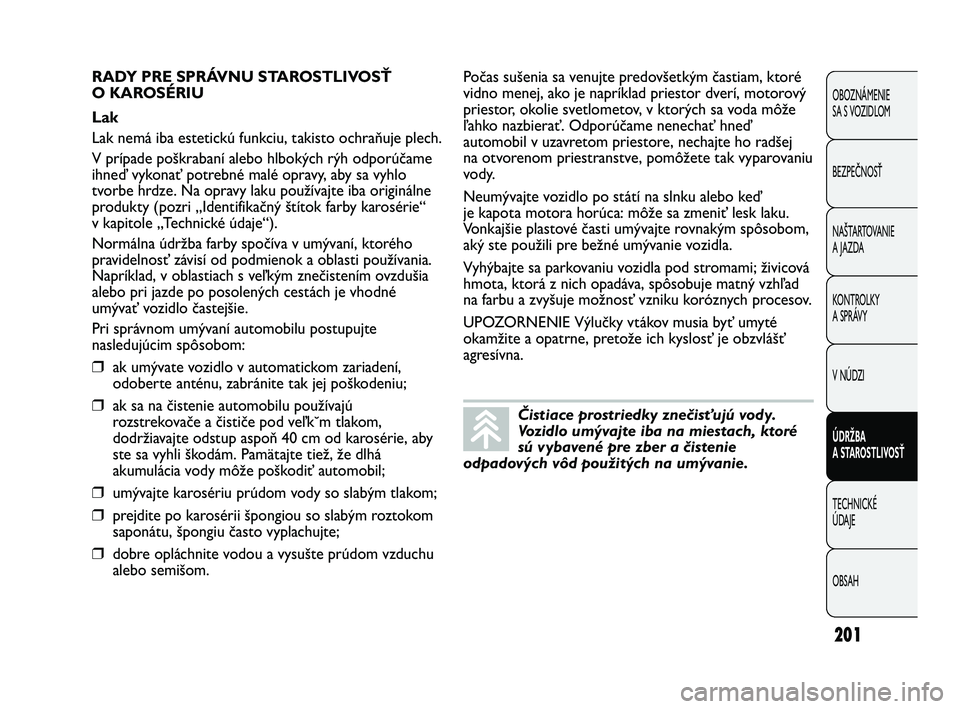

RADY PRE SPRÁVNU STAROSTLIVOSŤ
O KAROSÉRIU
Lak
Lak nemá iba estetickú funkciu, takisto ochraňuje plech.
V prípade poškrabaní alebo hlbokých rýh odporúčame
ihneď vykonať potrebné malé opravy, aby sa vyhlo
tvorbe hrdze. Na opravy laku používajte iba originálne
produkty (pozri „Identifikačný štítok farby karosérie“
v kapitole „Technické údaje“).
Normálna údržba farby spočíva v umývaní, ktorého
pravidelnosť závisí od podmienok a oblasti používania.
Napríklad, v oblastiach s ve\bkým znečistením ovzdušia
alebo pri jazde po posolených cestách je vhodné
umývať vozidlo častejšie.
Pri správnom umývaní automobilu postupujte
nasledujúcim spôsobom:
❒ak umývate vozidlo v automatickom zariadení,
odoberte anténu, zabránite tak jej poškodeniu;
❒ak sa na čistenie automobilu používajú
rozstrekovače a čističe pod ve\bk˘m tlakom,
dodržiavajte odstup aspoň 40 cm od karosérie, aby
ste sa vyhli škodám. Pamätajte tiež, že dlhá
akumulácia vody môže poškodiť automobil;
❒umývajte karosériu prúdom vody so slabým tlakom;
❒prejdite po karosérii špongiou so slabým roztokom
saponátu, špongiu často vyplachujte;
❒dobre opláchnite vodou a vysušte prúdom vzduchu
alebo semišom. Počas sušenia sa venujte predovšetkým častiam, ktoré
vidno menej, ako je napríklad priestor dverí, motorový
priestor, okolie svetlometov, v ktorých sa voda môže
\bahko nazbierať. Odporúčame nenechať hneď
automobil v uzavretom priestore, nechajte ho radšej
na otvorenom priestranstve, pomôžete tak vyparovaniu
vody.
Neumývajte vozidlo po státí na slnku alebo keď
je kapota motora horúca: môže sa zmeniť lesk laku.
Vonkajšie plastové časti umývajte rovnakým spôsobom,
aký ste použili pre bežné umývanie vozidla.
Vyhýbajte sa parkovaniu vozidla pod stromami; živicová
hmota, ktorá z nich opadáva, spôsobuje matný vzh\bad
na farbu a zvyšuje možnosť vzniku koróznych procesov.
UPOZORNENIE Výlučky vtákov musia byť umyté
okamžite a opatrne, pretože ich kyslosť je obzvlášť
agresívna.
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 201

202
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

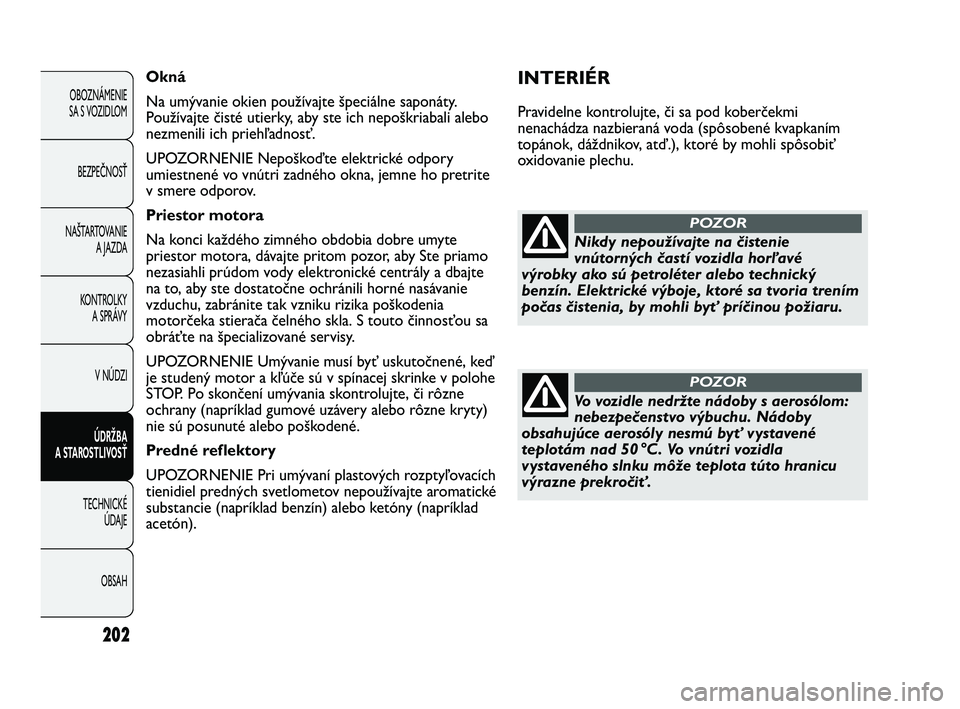

INTERIÉR
Pravidelne kontrolujte, či sa pod koberčekmi
nenachádza nazbieraná voda (spôsobené kvapkaním
topánok, dáždnikov, atď.), ktoré by mohli spôsobiť
oxidovanie plechu.
Okná
Na umývanie okien používajte špeciálne saponáty.
Používajte čisté utierky, aby ste ich nepoškriabali alebo
nezmenili ich prieh\badnosť.
UPOZORNENIE Nepoškoďte elektrické odpory
umiestnené vo vnútri zadného okna, jemne ho pretrite
v smere odporov.
Priestor motora
Na konci každého zimného obdobia dobre umyte
priestor motora, dávajte pritom pozor, aby Ste priamo
nezasiahli prúdom vody elektronické centrály a dbajte
na to, aby ste dostatočne ochránili horné nasávanie
vzduchu, zabránite tak vzniku rizika poškodenia
motorčeka stierača čelného skla. S touto činnosťou sa
obráťte na špecializované servisy.
UPOZORNENIE Umývanie musí byť uskutočnené, keď
je studený motor a k\búče sú v spínacej skrinke v polohe
STOP. Po skončení umývania skontrolujte, či rôzne
ochrany (napríklad gumové uzávery alebo rôzne kryty)
nie sú posunuté alebo poškodené.
Predné reflektory
UPOZORNENIE Pri umývaní plastových rozpty\bovacích
tienidiel predných svetlometov nepoužívajte aromatické
substancie (napríklad benzín) alebo ketóny (napríklad
acetón).
Nikdy nepoužívajte na čistenie
vnútorných častí vozidla horľavé
výrobky ako sú petroléter alebo technický
benzín. Elektrické výboje, ktoré sa tvoria trením
počas čistenia, by mohli byť príčinou požiaru.
POZOR
Vo vozidle nedržte nádoby s aerosólom:
nebezpečenstvo výbuchu. Nádoby
obsahujúce aerosóly nesmú byť vystavené
teplotám nad 50 °C. Vo vnútri vozidla
vystaveného slnku môže teplota túto hranicu
výrazne prekročiť.
POZOR
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 202

203
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

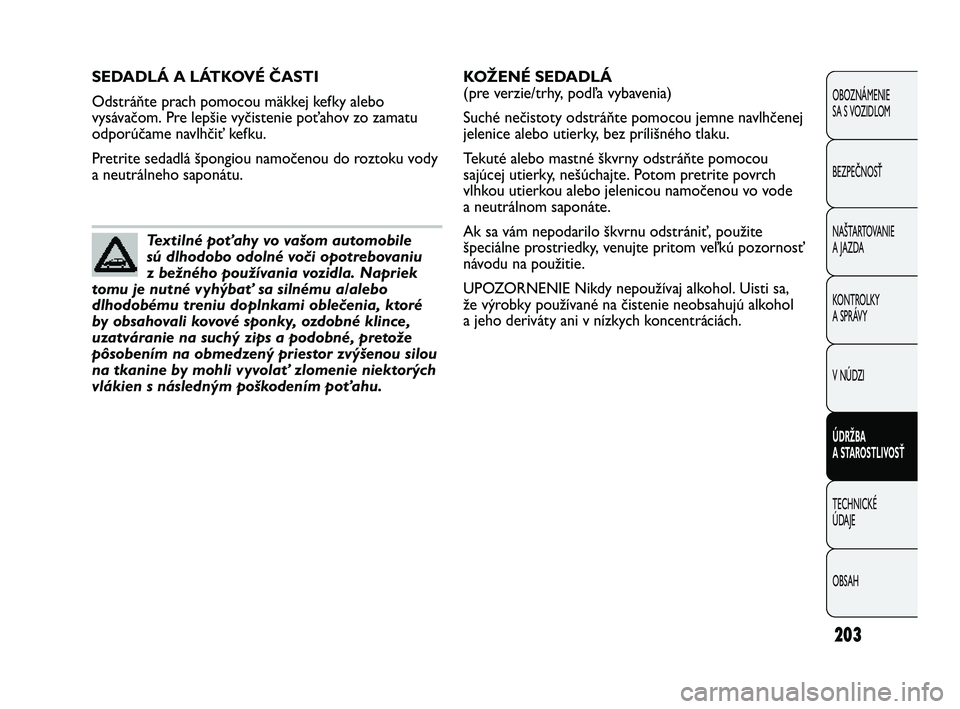

SEDADLÁ A LÁTKOVÉ ČASTI
Odstráňte prach pomocou mäkkej kefky alebo
vysávačom. Pre lepšie vyčistenie poťahov zo zamatu
odporúčame navlhčiť kefku.
Pretrite sedadlá špongiou namočenou do roztoku vody
a neutrálneho saponátu.
Textilné poťahy vo vašom automobile
sú dlhodobo odolné voči opotrebovaniu
z bežného používania vozidla. Napriek
tomu je nutné vyhýbať sa silnému a/alebo
dlhodobému treniu doplnkami oblečenia, ktoré
by obsahovali kovové sponky, ozdobné klince,
uzatváranie na suchý zips a podobné, pretože
pôsobením na obmedzený priestor zvýšenou silou
na tkanine by mohli vyvolať zlomenie niektorých
vlákien s následným poškodením poťahu.
KOŽENÉ SEDADLÁ
(pre verzie/trhy, pod\ba vybavenia)
Suché nečistoty odstráňte pomocou jemne navlhčenej
jelenice alebo utierky, bez prílišného tlaku.
Tekuté alebo mastné škvrny odstráňte pomocou
sajúcej utierky, nešúchajte. Potom pretrite povrch
vlhkou utierkou alebo jelenicou namočenou vo vode
a neutrálnom saponáte.
Ak sa vám nepodarilo škvrnu odstrániť, použite
špeciálne prostriedky, venujte pritom ve\bkú pozornosť
návodu na použitie.
UPOZORNENIE Nikdy nepoužívaj alkohol. Uisti sa,
že výrobky používané na čistenie neobsahujú alkohol
a jeho deriváty ani v nízkych koncentráciách.
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 203

204
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

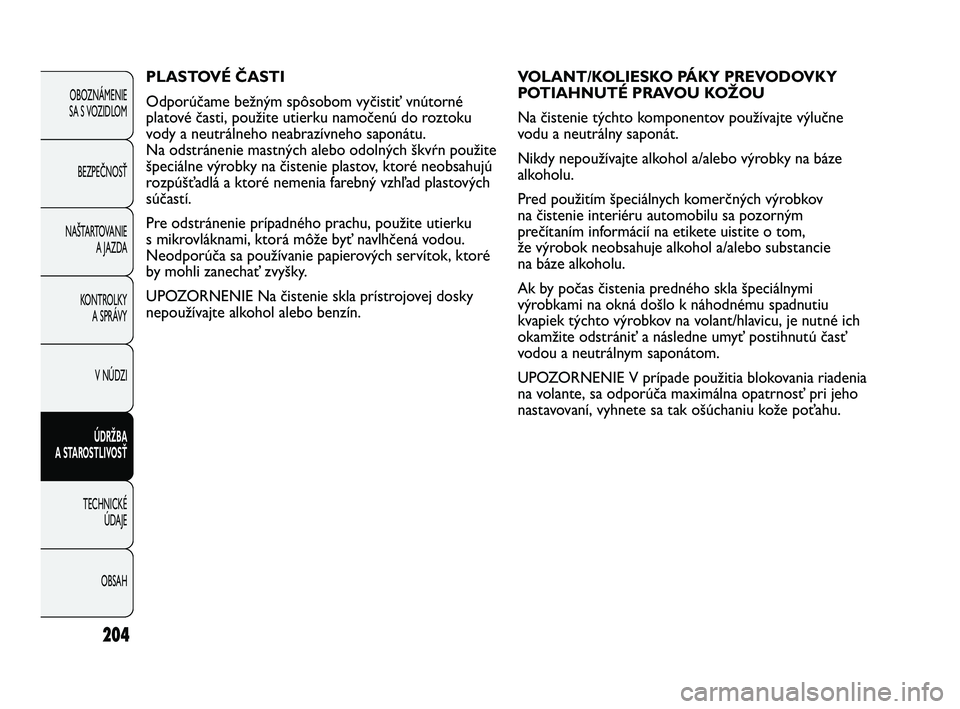

VOLANT/KOLIESKO PÁKY PREVODOVKY
POTIAHNUTÉ PRAVOU KOŽOU
Na čistenie týchto komponentov používajte výlučne
vodu a neutrálny saponát.
Nikdy nepoužívajte alkohol a/alebo výrobky na báze
alkoholu.
Pred použitím špeciálnych komerčných výrobkov
na čistenie interiéru automobilu sa pozorným
prečítaním informácií na etikete uistite o tom,
že výrobok neobsahuje alkohol a/alebo substancie
na báze alkoholu.
Ak by počas čistenia predného skla špeciálnymi
výrobkami na okná došlo k náhodnému spadnutiu
kvapiek týchto výrobkov na volant/hlavicu, je nutné ich
okamžite odstrániť a následne umyť postihnutú časť
vodou a neutrálnym saponátom.
UPOZORNENIE V prípade použitia blokovania riadenia
na volante, sa odporúča maximálna opatrnosť pri jeho
nastavovaní, vyhnete sa tak ošúchaniu kože poťahu.
PLASTOVÉ ČASTI
Odporúčame bežným spôsobom vyčistiť vnútorné
platové časti, použite utierku namočenú do roztoku
vody a neutrálneho neabrazívneho saponátu.
Na odstránenie mastných alebo odolných škvŕn použite
špeciálne výrobky na čistenie plastov, ktoré neobsahujú
rozpúšťadlá a ktoré nemenia farebný vzh\bad plastových
súčastí.
Pre odstránenie prípadného prachu, použite utierku
s mikrovláknami, ktorá môže byť navlhčená vodou.
Neodporúča sa používanie papierových servítok, ktoré
by mohli zanechať zvyšky.
UPOZORNENIE Na čistenie skla prístrojovej dosky
nepoužívajte alkohol alebo benzín.
183-204 PUNTO Abarth SK 1ed 8-02-2012 15:16 Pagina 204

205
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚD
AJE
OBSAH
F0U180Abobr. 176
H Maximálna povolená hmotnosť na druhej náprave (zadnej).
I Typ motora.
L Kód verzie karosérie.
M Číslo pre náhradné diely.

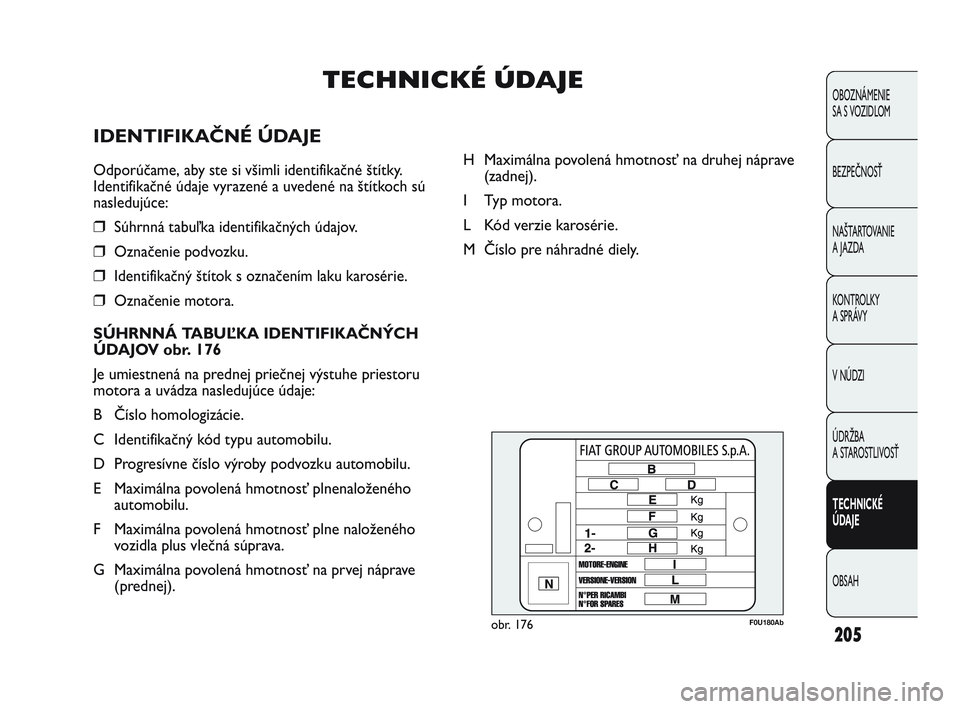

TECHNICKÉ ÚDAJE
IDENTIFIKAČNÉ ÚDAJE
Odporúčame, aby ste si všimli identifikačné štítky.
Identifikačné údaje vyrazené a uvedené na štítkoch sú
nasledujúce:
❒Súhrnná tabuľka identifikačných údajov.
❒Označenie podvozku.
❒Identifikačný štítok s označením laku karosérie.
❒Označenie motora.
SÚHRNNÁ TABUĽKA IDENTIFIKAČNÝCH
ÚDAJOV obr. 176
Je umiestnená na prednej priečnej výstuhe priestoru
motora a uvádza nasledujúce údaje:
B Číslo homologizácie.
C Identifikačný kód typu automobilu.
D Progresívne číslo výroby podvozku automobilu.
E Maximálna povolená hmotnosť plnenaloženého automobilu.
F Maximálna povolená hmotnosť plne naloženého vozidla plus vlečná súprava.
G Maximálna povolená hmotnosť na prvej náprave (prednej).
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 205

206
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚD
AJE
OBSAH
F0U181Abobr. 177F0U182Abobr. 178

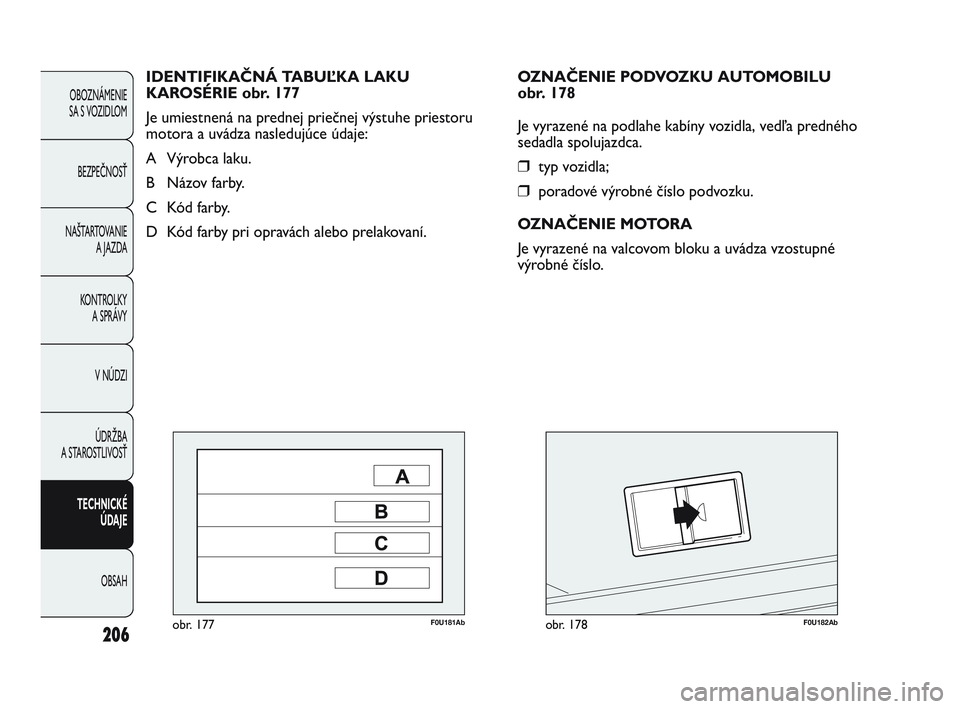

OZNAČENIE PODVOZKU AUTOMOBILU
obr. 178
Je vyrazené na podlahe kabíny vozidla, vedľa predného
sedadla spolujazdca.
❒typ vozidla;
❒poradové výrobné číslo podvozku.
OZNAČENIE MOTORA
Je vyrazené na valcovom bloku a uvádza vzostupné
výrobné číslo.
IDENTIFIKAČNÁ TABUĽKA LAKU
KAROSÉRIE obr. 177
Je umiestnená na prednej priečnej výstuhe priestoru
motora a uvádza nasledujúce údaje:
A Výrobca laku.
B Názov farby.
C Kód farby.
D Kód farby pri opravách alebo prelakovaní.
205-220 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 206
