Abarth Punto Evo 2011 Betriebsanleitung (in German)

130
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

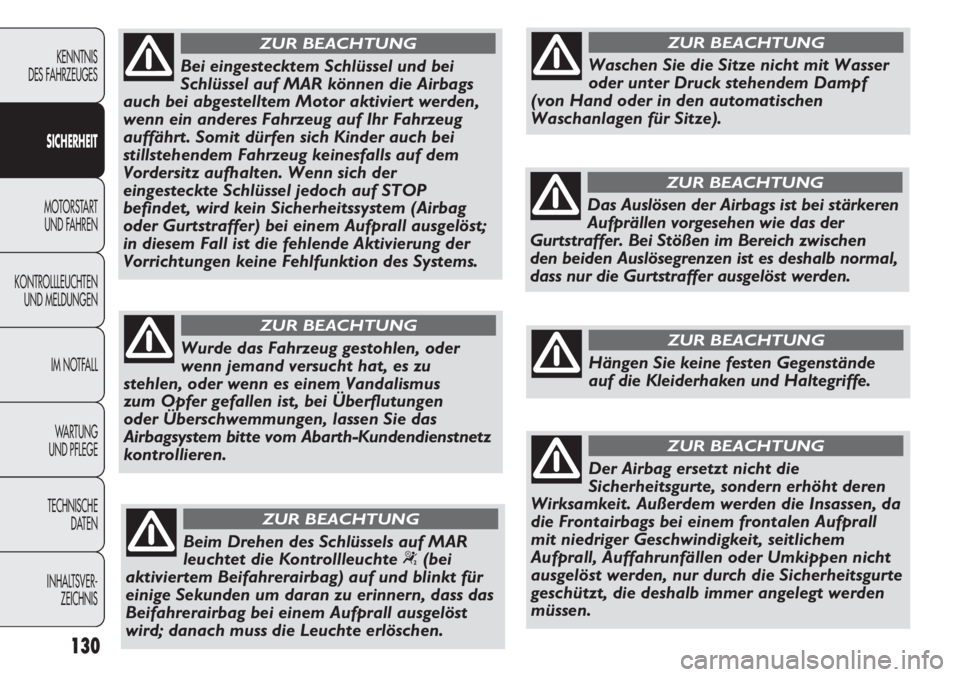

Bei eingestecktem Schlüssel und bei
Schlüssel auf MAR können die Airbags
auch bei abgestelltem Motor aktiviert werden,
wenn ein anderes Fahrzeug auf Ihr Fahrzeug
auffährt. Somit dürfen sich Kinder auch bei
stillstehendem Fahrzeug keinesfalls auf dem
Vordersitz aufhalten. Wenn sich der
eingesteckte Schlüssel jedoch auf STOP
befindet, wird kein Sicherheitssystem (Airbag
oder Gurtstraffer) bei einem Aufprall ausgelöst;
in diesem Fall ist die fehlende Aktivierung der
Vorrichtungen keine Fehlfunktion des Systems.
ZUR BEACHTUNG
Wurde das Fahrzeug gestohlen, oder
wenn jemand versucht hat, es zu
stehlen, oder wenn es einem Vandalismus
zum Opfer gefallen ist, bei Überflutungen
oder Überschwemmungen, lassen Sie das
Airbagsystem bitte vom Abarth-Kundendienstnetz
kontrollieren.
ZUR BEACHTUNG
Beim Drehen des Schlüssels auf MAR
leuchtet die Kontrollleuchte “(bei
aktiviertem Beifahrerairbag) auf und blinkt für
einige Sekunden um daran zu erinnern, dass das
Beifahrerairbag bei einem Aufprall ausgelöst
wird; danach muss die Leuchte erlöschen.
ZUR BEACHTUNG
Waschen Sie die Sitze nicht mit Wasser
oder unter Druck stehendem Dampf
(von Hand oder in den automatischen
Waschanlagen für Sitze).
ZUR BEACHTUNG
Das Auslösen der Airbags ist bei stärkeren
Aufprällen vorgesehen wie das der
Gurtstraffer. Bei Stößen im Bereich zwischen
den beiden Auslösegrenzen ist es deshalb normal,
dass nur die Gurtstraffer ausgelöst werden.
ZUR BEACHTUNG
Hängen Sie keine festen Gegenstände
auf die Kleiderhaken und Haltegriffe.
ZUR BEACHTUNG
Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern erhöht deren
Wirksamkeit. Außerdem werden die Insassen, da
die Frontairbags bei einem frontalen Aufprall
mit niedriger Geschwindigkeit, seitlichem
Aufprall, Auffahrunfällen oder Umkippen nicht
ausgelöst werden, nur durch die Sicherheitsgurte
geschützt, die deshalb immer angelegt werden
müssen.
ZUR BEACHTUNG

131
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

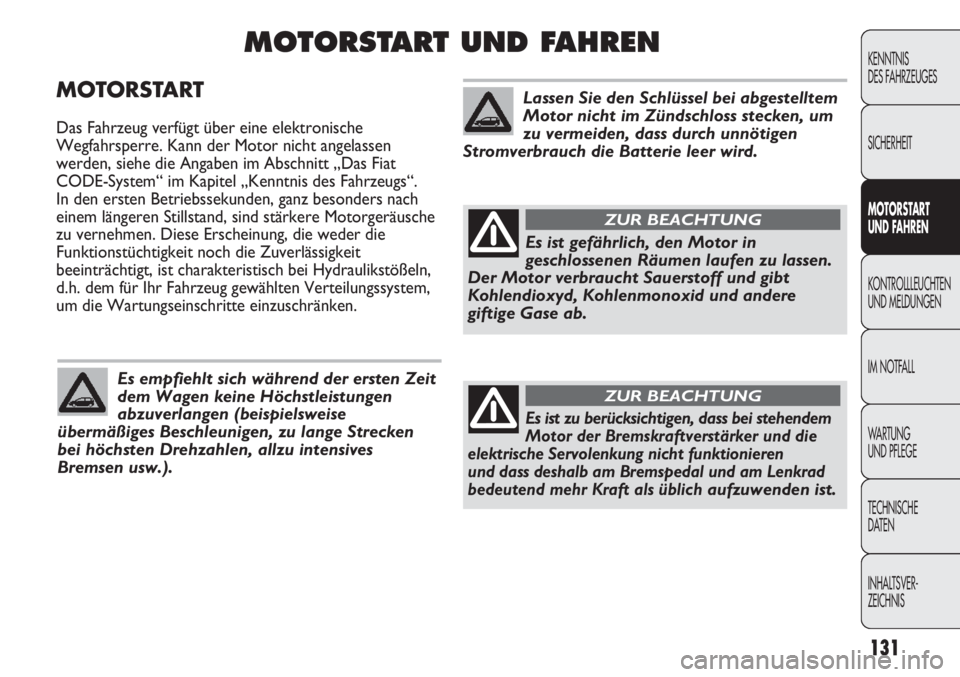

MOTORSTART
Das Fahrzeug verfügt über eine elektronische
Wegfahrsperre. Kann der Motor nicht angelassen
werden, siehe die Angaben im Abschnitt „Das Fiat
CODE-System“ im Kapitel „Kenntnis des Fahrzeugs“.
In den ersten Betriebssekunden, ganz besonders nach
einem längeren Stillstand, sind stärkere Motorgeräusche
zu vernehmen. Diese Erscheinung, die weder die
Funktionstüchtigkeit noch die Zuverlässigkeit
beeinträchtigt, ist charakteristisch bei Hydraulikstößeln,
d.h. dem für Ihr Fahrzeug gewählten Verteilungssystem,
um die Wartungseinschritte einzuschränken.
MOTORSTART UND FAHREN
Es ist gefährlich, den Motor in
geschlossenen Räumen laufen zu lassen.
Der Motor verbraucht Sauerstoff und gibt
Kohlendioxyd, Kohlenmonoxid und andere
giftige Gase ab.
ZUR BEACHTUNG
Es empfiehlt sich während der ersten Zeit
dem Wagen keine Höchstleistungen
abzuverlangen (beispielsweise
übermäßiges Beschleunigen, zu lange Strecken
bei höchsten Drehzahlen, allzu intensives
Bremsen usw.).
Lassen Sie den Schlüssel bei abgestelltem
Motor nicht im Zündschloss stecken, um
zu vermeiden, dass durch unnötigen
Stromverbrauch die Batterie leer wird.
Es ist zu berücksichtigen, dass bei stehendem
Motor der Bremskraftverstärker und die
elektrische Servolenkung nicht funktionieren
und dass deshalb am Bremspedal und am Lenkrad
bedeutend mehr Kraft als üblich
aufzuwenden ist.
ZUR BEACHTUNG

WARMLAUFEN DES SOEBEN GESTARTETEN
MOTORS
Fahren Sie folgendermaßen fort:
❒fahren Sie langsam an, bei mittleren Drehzahlen des
Motors und ohne stark Gas zu geben;
❒verlangen Sie nicht bereits auf den ersten Kilometern
Höchstleistungen. Es wird empfohlen abzuwarten, bis
sich der Zeiger des Thermometers der
Motorkühlflüssigkeit zu bewegen beginnt.
132
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-

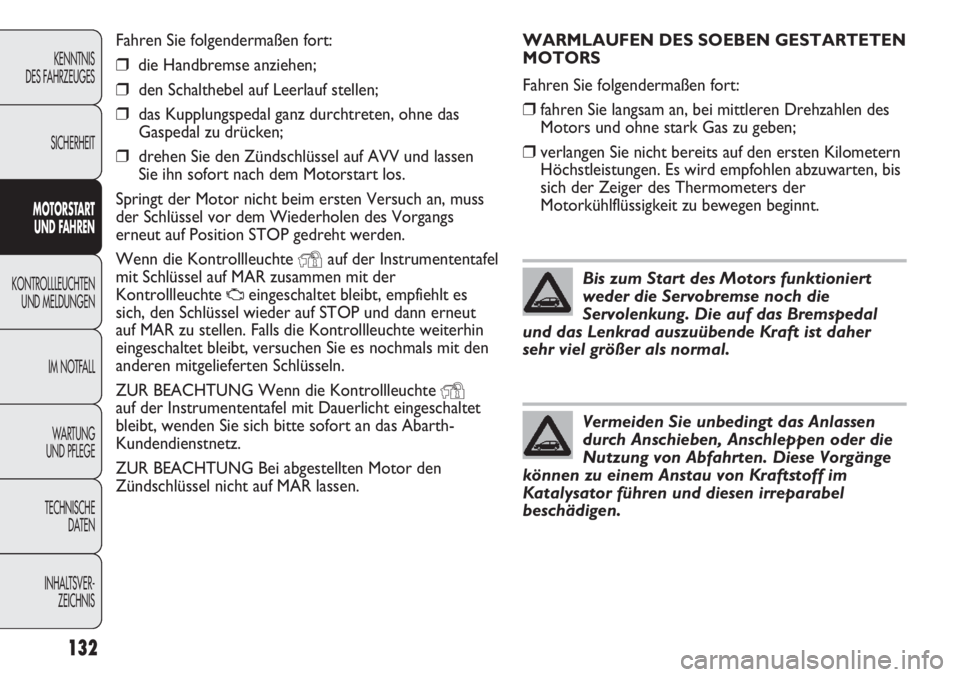

ZEICHNISBis zum Start des Motors funktioniert
weder die Servobremse noch die
Servolenkung. Die auf das Bremspedal
und das Lenkrad auszuübende Kraft ist daher
sehr viel größer als normal.
Vermeiden Sie unbedingt das Anlassen
durch Anschieben, Anschleppen oder die
Nutzung von Abfahrten. Diese Vorgänge
können zu einem Anstau von Kraftstoff im
Katalysator führen und diesen irreparabel
beschädigen.
Fahren Sie folgendermaßen fort:
❒die Handbremse anziehen;
❒den Schalthebel auf Leerlauf stellen;
❒das Kupplungspedal ganz durchtreten, ohne das
Gaspedal zu drücken;
❒drehen Sie den Zündschlüssel auf AVV und lassen
Sie ihn sofort nach dem Motorstart los.
Springt der Motor nicht beim ersten Versuch an, muss
der Schlüssel vor dem Wiederholen des Vorgangs
erneut auf Position STOP gedreht werden.
Wenn die Kontrollleuchte
Yauf der Instrumententafel
mit Schlüssel auf MAR zusammen mit der
Kontrollleuchte
Ueingeschaltet bleibt, empfiehlt es
sich, den Schlüssel wieder auf STOP und dann erneut
auf MAR zu stellen. Falls die Kontrollleuchte weiterhin
eingeschaltet bleibt, versuchen Sie es nochmals mit den
anderen mitgelieferten Schlüsseln.
ZUR BEACHTUNG Wenn die Kontrollleuchte
Yauf der Instrumententafel mit Dauerlicht eingeschaltet
bleibt, wenden Sie sich bitte sofort an das Abarth-
Kundendienstnetz.
ZUR BEACHTUNG Bei abgestellten Motor den
Zündschlüssel nicht auf MAR lassen.

133
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

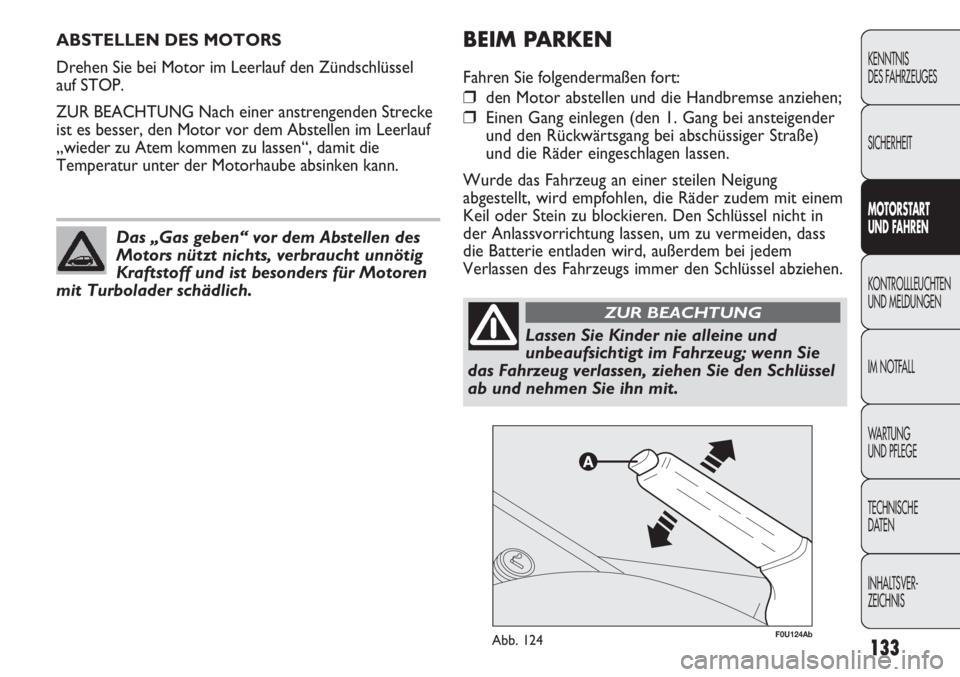

ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den Zündschlüssel
auf STOP.
ZUR BEACHTUNG Nach einer anstrengenden Strecke
ist es besser, den Motor vor dem Abstellen im Leerlauf
„wieder zu Atem kommen zu lassen“, damit die
Temperatur unter der Motorhaube absinken kann.
Das „Gas geben“ vor dem Abstellen des
Motors nützt nichts, verbraucht unnötig
Kraftstoff und ist besonders für Motoren
mit Turbolader schädlich.
F0U124AbAbb. 124
BEIM PARKEN
Fahren Sie folgendermaßen fort:
❒den Motor abstellen und die Handbremse anziehen;
❒Einen Gang einlegen (den 1. Gang bei ansteigender
und den Rückwärtsgang bei abschüssiger Straße)
und die Räder eingeschlagen lassen.
Wurde das Fahrzeug an einer steilen Neigung
abgestellt, wird empfohlen, die Räder zudem mit einem
Keil oder Stein zu blockieren. Den Schlüssel nicht in
der Anlassvorrichtung lassen, um zu vermeiden, dass
die Batterie entladen wird, außerdem bei jedem
Verlassen des Fahrzeugs immer den Schlüssel abziehen.
Lassen Sie Kinder nie alleine und
unbeaufsichtigt im Fahrzeug; wenn Sie
das Fahrzeug verlassen, ziehen Sie den Schlüssel
ab und nehmen Sie ihn mit.
ZUR BEACHTUNG

134
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U125AbAbb. 125

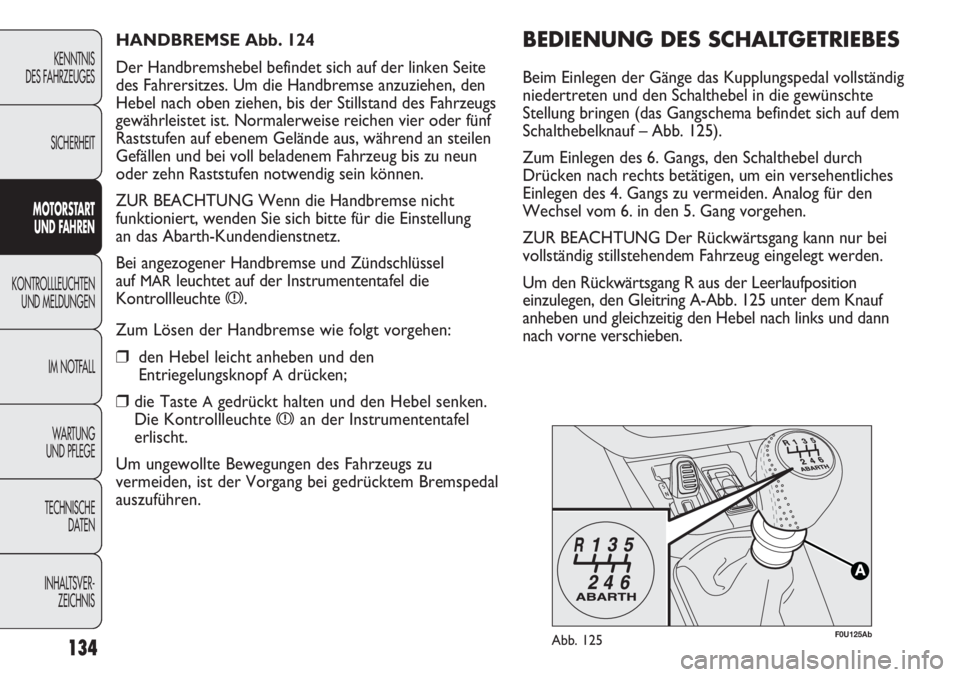

BEDIENUNG DES SCHALTGETRIEBES
Beim Einlegen der Gänge das Kupplungspedal vollständig
niedertreten und den Schalthebel in die gewünschte
Stellung bringen (das Gangschema befindet sich auf dem
Schalthebelknauf – Abb. 125).
Zum Einlegen des 6. Gangs, den Schalthebel durch
Drücken nach rechts betätigen, um ein versehentliches
Einlegen des 4. Gangs zu vermeiden. Analog für den
Wechsel vom 6. in den 5. Gang vorgehen.
ZUR BEACHTUNG Der Rückwärtsgang kann nur bei
vollständig stillstehendem Fahrzeug eingelegt werden.
Um den Rückwärtsgang R aus der Leerlaufposition
einzulegen, den Gleitring A-Abb. 125 unter dem Knauf
anheben und gleichzeitig den Hebel nach links und dann
nach vorne verschieben. HANDBREMSE Abb. 124
Der Handbremshebel befindet sich auf der linken Seite
des Fahrersitzes. Um die Handbremse anzuziehen, den
Hebel nach oben ziehen, bis der Stillstand des Fahrzeugs
gewährleistet ist. Normalerweise reichen vier oder fünf
Raststufen auf ebenem Gelände aus, während an steilen
Gefällen und bei voll beladenem Fahrzeug bis zu neun
oder zehn Raststufen notwendig sein können.
ZUR BEACHTUNG Wenn die Handbremse nicht
funktioniert, wenden Sie sich bitte für die Einstellung
an das Abarth-Kundendienstnetz.
Bei angezogener Handbremse und Zündschlüssel
auf
MARleuchtet auf der Instrumententafel die
Kontrollleuchte
x.
Zum Lösen der Handbremse wie folgt vorgehen:
❒den Hebel leicht anheben und den
Entriegelungsknopf
Adrücken;
❒die Taste Agedrückt halten und den Hebel senken.
Die Kontrollleuchte
xan der Instrumententafel
erlischt.
Um ungewollte Bewegungen des Fahrzeugs zu
vermeiden, ist der Vorgang bei gedrücktem Bremspedal
auszuführen.

135
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

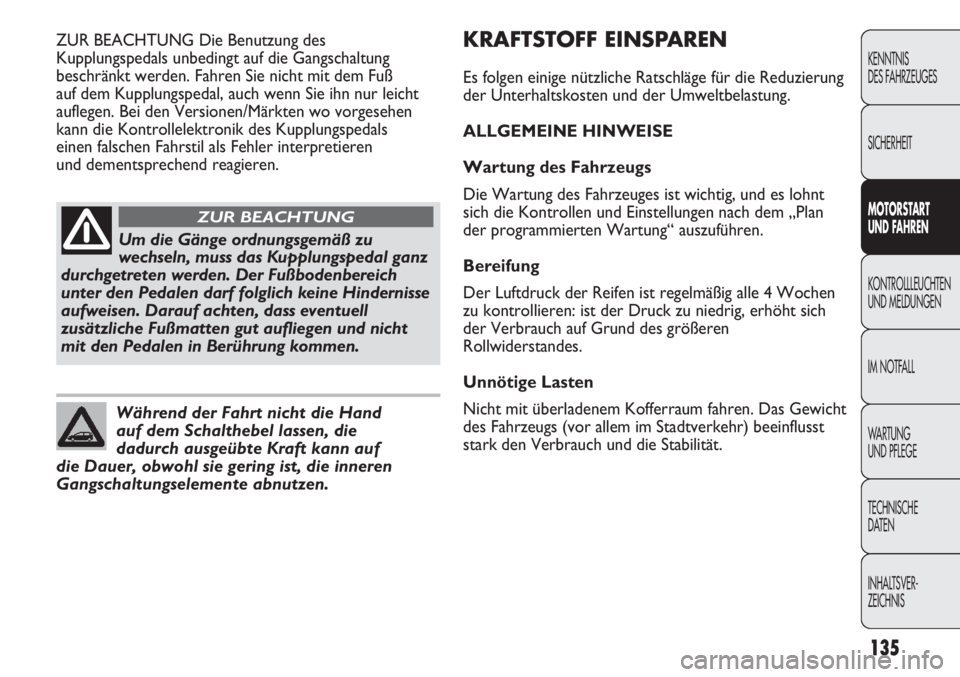

Um die Gänge ordnungsgemäß zu
wechseln, muss das Kupplungspedal ganz
durchgetreten werden. Der Fußbodenbereich
unter den Pedalen darf folglich keine Hindernisse
aufweisen. Darauf achten, dass eventuell
zusätzliche Fußmatten gut aufliegen und nicht
mit den Pedalen in Berührung kommen.
ZUR BEACHTUNG
Während der Fahrt nicht die Hand
auf dem Schalthebel lassen, die
dadurch ausgeübte Kraft kann auf
die Dauer, obwohl sie gering ist, die inneren
Gangschaltungselemente abnutzen.
ZUR BEACHTUNG Die Benutzung des
Kupplungspedals unbedingt auf die Gangschaltung
beschränkt werden. Fahren Sie nicht mit dem Fuß
auf dem Kupplungspedal, auch wenn Sie ihn nur leicht
auflegen. Bei den Versionen/Märkten wo vorgesehen
kann die Kontrollelektronik des Kupplungspedals
einen falschen Fahrstil als Fehler interpretieren
und dementsprechend reagieren.KRAFTSTOFF EINSPAREN
Es folgen einige nützliche Ratschläge für die Reduzierung
der Unterhaltskosten und der Umweltbelastung.
ALLGEMEINE HINWEISE
Wartung des Fahrzeugs
Die Wartung des Fahrzeuges ist wichtig, und es lohnt
sich die Kontrollen und Einstellungen nach dem „Plan
der programmierten Wartung“ auszuführen.
Bereifung
Der Luftdruck der Reifen ist regelmäßig alle 4 Wochen
zu kontrollieren: ist der Druck zu niedrig, erhöht sich
der Verbrauch auf Grund des größeren
Rollwiderstandes.
Unnötige Lasten
Nicht mit überladenem Kofferraum fahren. Das Gewicht
des Fahrzeugs (vor allem im Stadtverkehr) beeinflusst
stark den Verbrauch und die Stabilität.

136
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

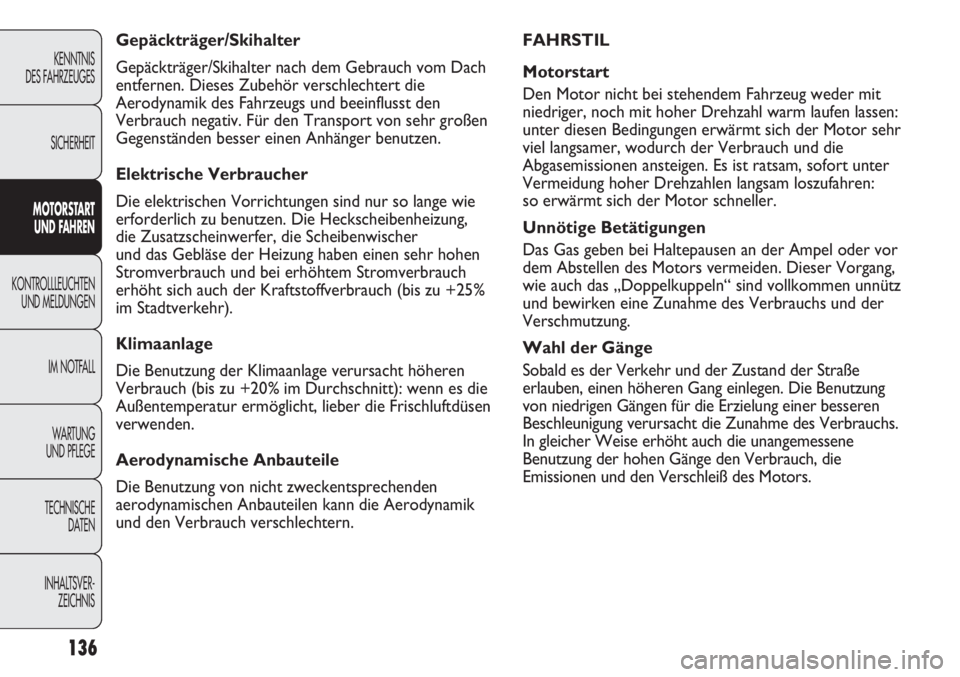

FAHRSTIL
Motorstart
Den Motor nicht bei stehendem Fahrzeug weder mit
niedriger, noch mit hoher Drehzahl warm laufen lassen:
unter diesen Bedingungen erwärmt sich der Motor sehr
viel langsamer, wodurch der Verbrauch und die
Abgasemissionen ansteigen. Es ist ratsam, sofort unter
Vermeidung hoher Drehzahlen langsam loszufahren:
so erwärmt sich der Motor schneller.
Unnötige Betätigungen
Das Gas geben bei Haltepausen an der Ampel oder vor
dem Abstellen des Motors vermeiden. Dieser Vorgang,
wie auch das „Doppelkuppeln“ sind vollkommen unnütz
und bewirken eine Zunahme des Verbrauchs und der
Verschmutzung.
Wahl der Gänge
Sobald es der Verkehr und der Zustand der Straße
erlauben, einen höheren Gang einlegen. Die Benutzung
von niedrigen Gängen für die Erzielung einer besseren
Beschleunigung verursacht die Zunahme des Verbrauchs.
In gleicher Weise erhöht auch die unangemessene
Benutzung der hohen Gänge den Verbrauch, die
Emissionen und den Verschleiß des Motors. Gepäckträger/Skihalter
Gepäckträger/Skihalter nach dem Gebrauch vom Dach
entfernen. Dieses Zubehör verschlechtert die
Aerodynamik des Fahrzeugs und beeinflusst den
Verbrauch negativ. Für den Transport von sehr großen
Gegenständen besser einen Anhänger benutzen.
Elektrische Verbraucher
Die elektrischen Vorrichtungen sind nur so lange wie
erforderlich zu benutzen. Die Heckscheibenheizung,
die Zusatzscheinwerfer, die Scheibenwischer
und das Gebläse der Heizung haben einen sehr hohen
Stromverbrauch und bei erhöhtem Stromverbrauch
erhöht sich auch der Kraftstoffverbrauch (bis zu +25%
im Stadtverkehr).
Klimaanlage
Die Benutzung der Klimaanlage verursacht höheren
Verbrauch (bis zu +20% im Durchschnitt): wenn es die
Außentemperatur ermöglicht, lieber die Frischluftdüsen
verwenden.
Aerodynamische Anbauteile
Die Benutzung von nicht zweckentsprechenden
aerodynamischen Anbauteilen kann die Aerodynamik
und den Verbrauch verschlechtern.

137
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

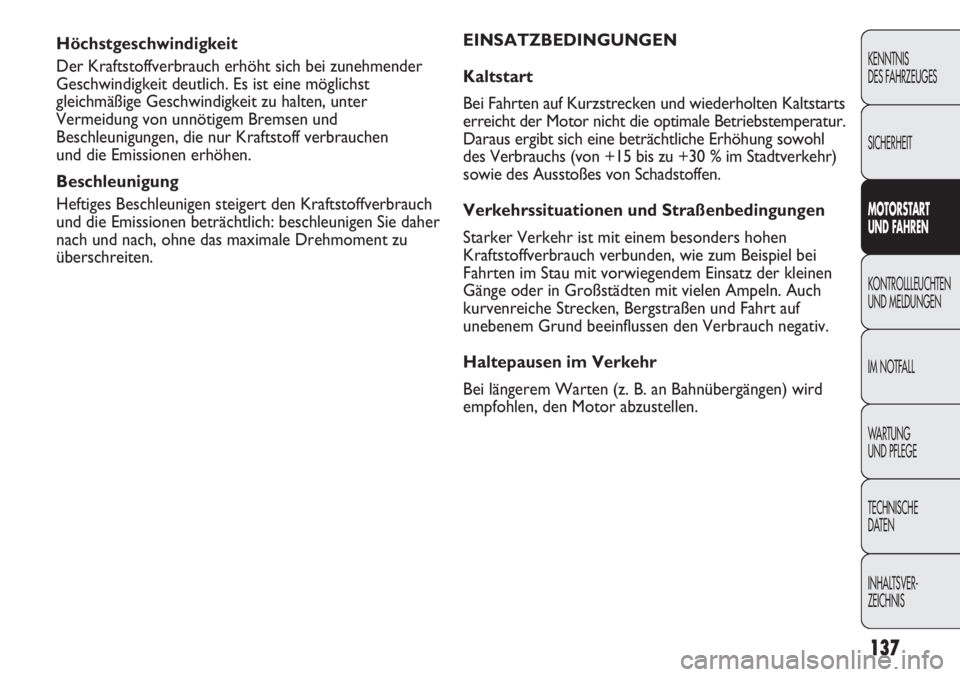

Höchstgeschwindigkeit
Der Kraftstoffverbrauch erhöht sich bei zunehmender
Geschwindigkeit deutlich. Es ist eine möglichst
gleichmäßige Geschwindigkeit zu halten, unter
Vermeidung von unnötigem Bremsen und
Beschleunigungen, die nur Kraftstoff verbrauchen
und die Emissionen erhöhen.
Beschleunigung
Heftiges Beschleunigen steigert den Kraftstoffverbrauch
und die Emissionen beträchtlich: beschleunigen Sie daher
nach und nach, ohne das maximale Drehmoment zu
überschreiten.EINSATZBEDINGUNGEN
Kaltstart
Bei Fahrten auf Kurzstrecken und wiederholten Kaltstarts
erreicht der Motor nicht die optimale Betriebstemperatur.
Daraus ergibt sich eine beträchtliche Erhöhung sowohl
des Verbrauchs (von +15 bis zu +30 % im Stadtverkehr)
sowie des Ausstoßes von Schadstoffen.
Verkehrssituationen und Straßenbedingungen
Starker Verkehr ist mit einem besonders hohen
Kraftstoffverbrauch verbunden, wie zum Beispiel bei
Fahrten im Stau mit vorwiegendem Einsatz der kleinen
Gänge oder in Großstädten mit vielen Ampeln. Auch
kurvenreiche Strecken, Bergstraßen und Fahrt auf
unebenem Grund beeinflussen den Verbrauch negativ.
Haltepausen im Verkehr
Bei längerem Warten (z. B. an Bahnübergängen) wird
empfohlen, den Motor abzustellen.

138
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

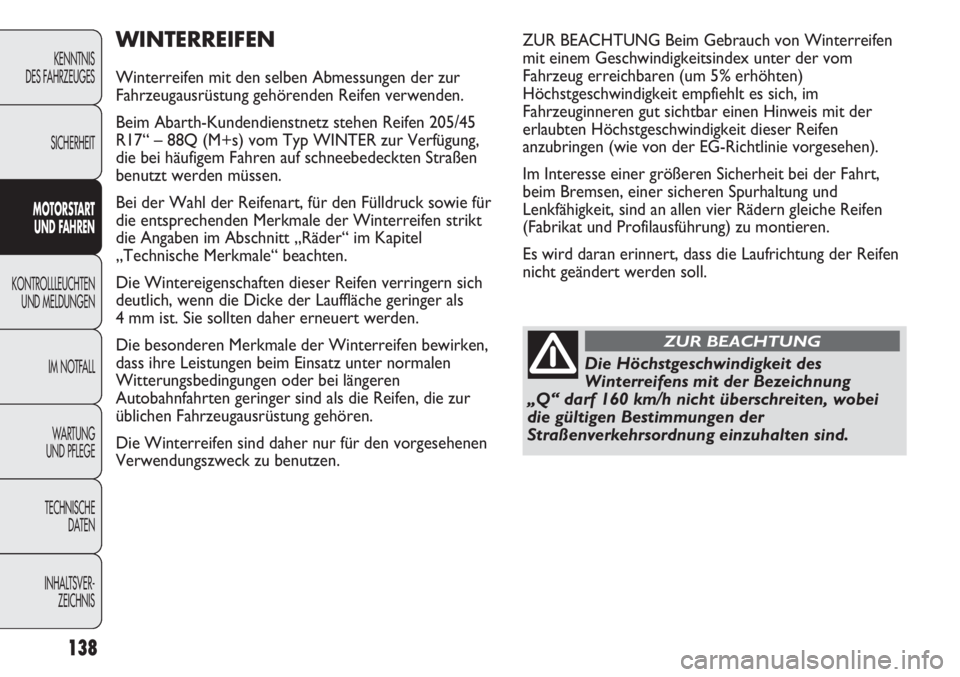

WINTERREIFEN
Winterreifen mit den selben Abmessungen der zur
Fahrzeugausrüstung gehörenden Reifen verwenden.
Beim Abarth-Kundendienstnetz stehen Reifen 205/45
R17“ – 88Q (M+s) vom Typ WINTER zur Verfügung,
die bei häufigem Fahren auf schneebedeckten Straßen
benutzt werden müssen.
Bei der Wahl der Reifenart, für den Fülldruck sowie für
die entsprechenden Merkmale der Winterreifen strikt
die Angaben im Abschnitt „Räder“ im Kapitel
„Technische Merkmale“ beachten.
Die Wintereigenschaften dieser Reifen verringern sich
deutlich, wenn die Dicke der Lauffläche geringer als
4 mm ist. Sie sollten daher erneuert werden.
Die besonderen Merkmale der Winterreifen bewirken,
dass ihre Leistungen beim Einsatz unter normalen
Witterungsbedingungen oder bei längeren
Autobahnfahrten geringer sind als die Reifen, die zur
üblichen Fahrzeugausrüstung gehören.
Die Winterreifen sind daher nur für den vorgesehenen
Verwendungszweck zu benutzen.
Die Höchstgeschwindigkeit des
Winterreifens mit der Bezeichnung
„Q“ darf 160 km/h nicht überschreiten, wobei
die gültigen Bestimmungen der
Straßenverkehrsordnung einzuhalten sind.
ZUR BEACHTUNG
ZUR BEACHTUNG Beim Gebrauch von Winterreifen
mit einem Geschwindigkeitsindex unter der vom
Fahrzeug erreichbaren (um 5% erhöhten)
Höchstgeschwindigkeit empfiehlt es sich, im
Fahrzeuginneren gut sichtbar einen Hinweis mit der
erlaubten Höchstgeschwindigkeit dieser Reifen
anzubringen (wie von der EG-Richtlinie vorgesehen).
Im Interesse einer größeren Sicherheit bei der Fahrt,
beim Bremsen, einer sicheren Spurhaltung und
Lenkfähigkeit, sind an allen vier Rädern gleiche Reifen
(Fabrikat und Profilausführung) zu montieren.
Es wird daran erinnert, dass die Laufrichtung der Reifen
nicht geändert werden soll.

139
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

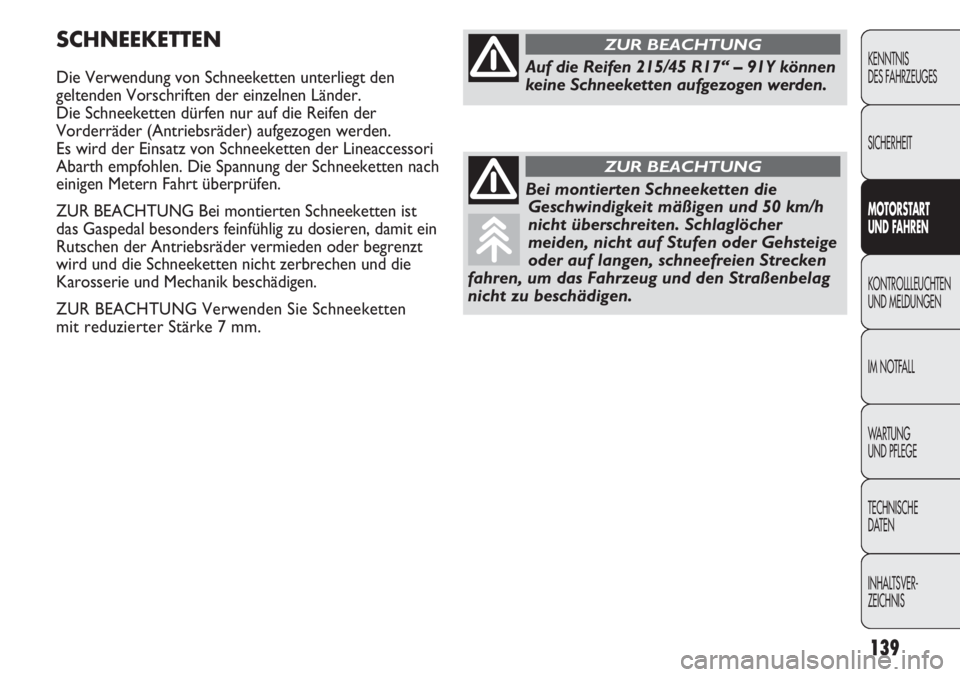

SCHNEEKETTEN
Die Verwendung von Schneeketten unterliegt den
geltenden Vorschriften der einzelnen Länder.
Die Schneeketten dürfen nur auf die Reifen der
Vorderräder (Antriebsräder) aufgezogen werden.
Es wird der Einsatz von Schneeketten der Lineaccessori
Abarth empfohlen. Die Spannung der Schneeketten nach
einigen Metern Fahrt überprüfen.
ZUR BEACHTUNG Bei montierten Schneeketten ist
das Gaspedal besonders feinfühlig zu dosieren, damit ein
Rutschen der Antriebsräder vermieden oder begrenzt
wird und die Schneeketten nicht zerbrechen und die
Karosserie und Mechanik beschädigen.
ZUR BEACHTUNG Verwenden Sie Schneeketten
mit reduzierter Stärke 7 mm.Auf die Reifen 215/45 R17“ – 91Y können
keine Schneeketten aufgezogen werden.
ZUR BEACHTUNG
Bei montierten Schneeketten die
Geschwindigkeit mäßigen und 50 km/h
nicht überschreiten. Schlaglöcher
meiden, nicht auf Stufen oder Gehsteige
oder auf langen, schneefreien Strecken
fahren, um das Fahrzeug und den Straßenbelag
nicht zu beschädigen.
ZUR BEACHTUNG
