Page 161 of 270

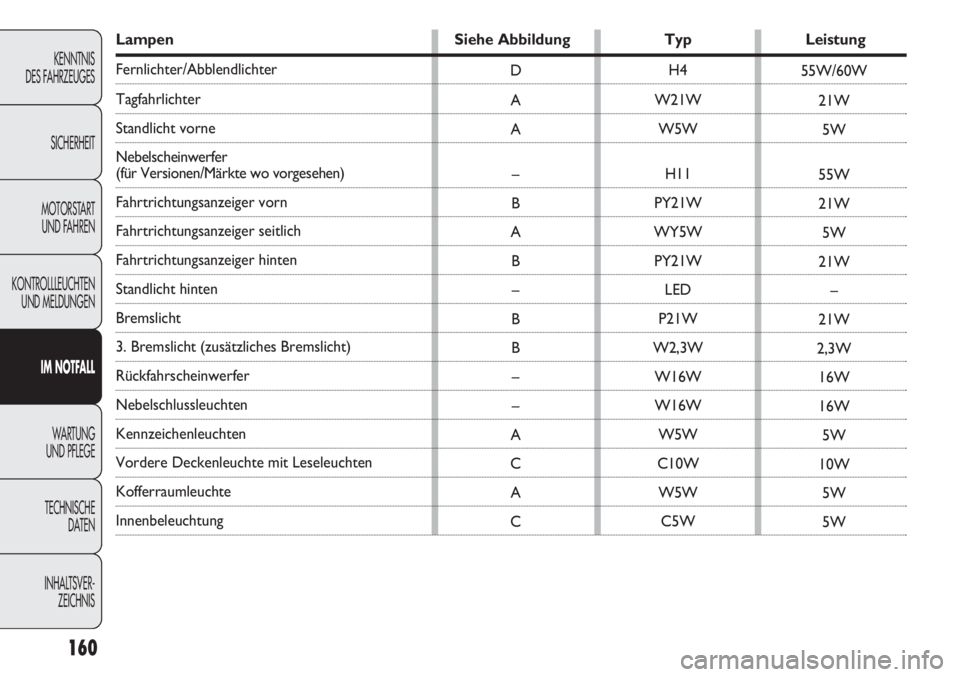

Lampen Siehe Abbildung Typ Leistung
Fernlichter/Abblendlichter
Tagfahrlichter
Standlicht vorne
Nebelscheinwerfer
(für Versionen/Märkte wo vorgesehen)
Fahrtrichtungsanzeiger vorn
Fahrtrichtungsanzeiger seitlich
Fahrtrichtungsanzeiger hinten
Standlicht hinten
Bremslicht
3. Bremslicht (zusätzliches Bremslicht)
Rückfahrscheinwerfer
Nebelschlussleuchten
Kennzeichenleuchten
Vordere Deckenleuchte mit Leseleuchten
Kofferraumleuchte
Innenbeleuchtung
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEITKENNTNIS
DES FAHRZEUGES
160
Page 162 of 270

F0U138AbAbb. 136F0U139AbAbb. 137
ZUR BEACHTUNG Der Ersatz der Lampen für die
vorderen Richtungsanzeiger, der Fernlichter und der
Abblendlichter kann über die Zugangsklappe erfolgen
(siehe Abschnitt „Richtungsanzeiger“ in diesem Kapitel).
STANDLICHT Abb. 137
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒den Gummideckel mit der Lasche entfernen;
❒gegen die Haltefedern B drücken und dann die
Lampenhalterung herausziehen;
❒die Lampe C herausziehen und auswechseln;
❒die Lampenhalterung erneut einsetzen, dann den
Gummideckel wieder einsetzen und sicherstellen,
dass er korrekt befestigt ist.

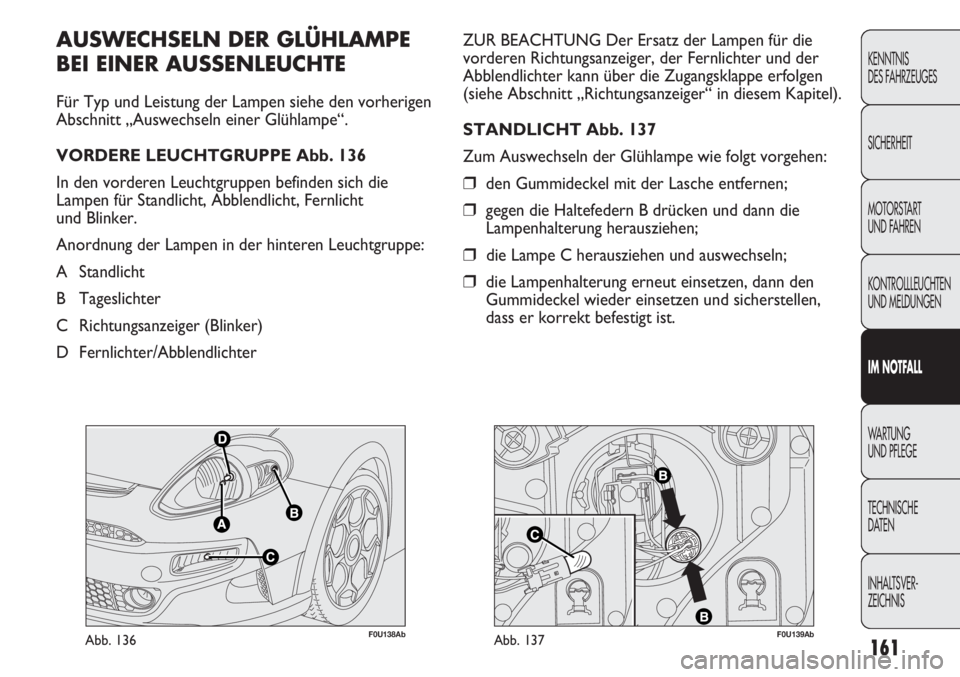

AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe den vorherigen
Abschnitt „Auswechseln einer Glühlampe“.
VORDERE LEUCHTGRUPPE Abb. 136
In den vorderen Leuchtgruppen befinden sich die
Lampen für Standlicht, Abblendlicht, Fernlicht
und Blinker.
Anordnung der Lampen in der hinteren Leuchtgruppe:
A Standlicht
B Tageslichter
C Richtungsanzeiger (Blinker)
D Fernlichter/Abblendlichter
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES FAHRZEUGES
161
Page 163 of 270

162
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

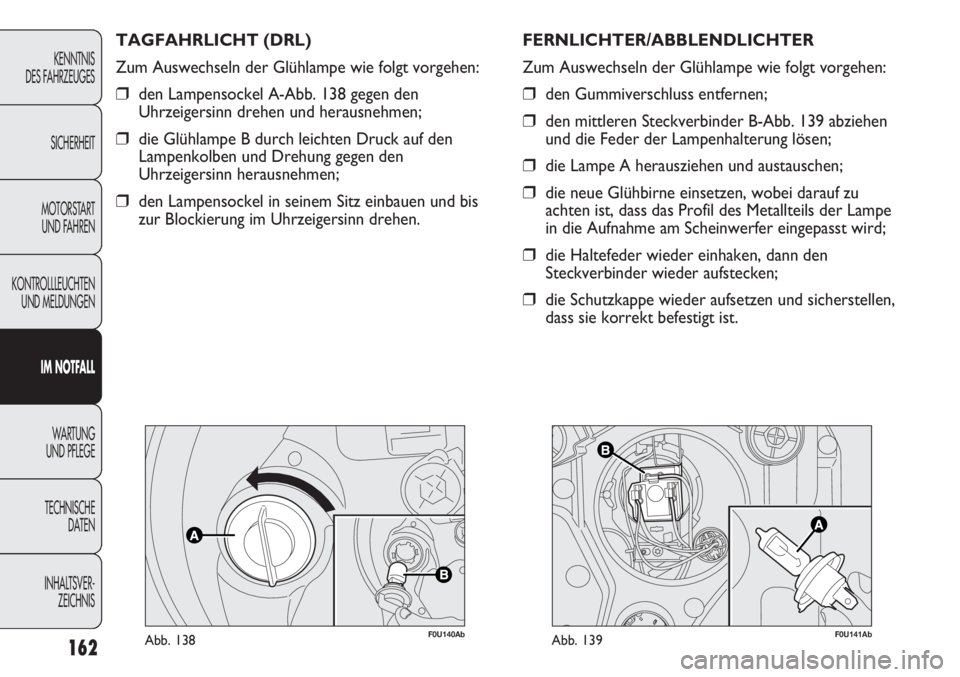

F0U140AbAbb. 138
TAGFAHRLICHT (DRL)
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒den Lampensockel A-Abb. 138 gegen den
Uhrzeigersinn drehen und herausnehmen;
❒die Glühlampe B durch leichten Druck auf den
Lampenkolben und Drehung gegen den
Uhrzeigersinn herausnehmen;
❒den Lampensockel in seinem Sitz einbauen und bis
zur Blockierung im Uhrzeigersinn drehen.
F0U141AbAbb. 139
FERNLICHTER/ABBLENDLICHTER
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒den Gummiverschluss entfernen;
❒den mittleren Steckverbinder B-Abb. 139 abziehen
und die Feder der Lampenhalterung lösen;
❒die Lampe A herausziehen und austauschen;
❒die neue Glühbirne einsetzen, wobei darauf zu
achten ist, dass das Profil des Metallteils der Lampe
in die Aufnahme am Scheinwerfer eingepasst wird;
❒die Haltefeder wieder einhaken, dann den
Steckverbinder wieder aufstecken;
❒die Schutzkappe wieder aufsetzen und sicherstellen,
dass sie korrekt befestigt ist.
Page 164 of 270

163
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U143AbAbb. 141
A
A
B
F0U142AbAbb. 140

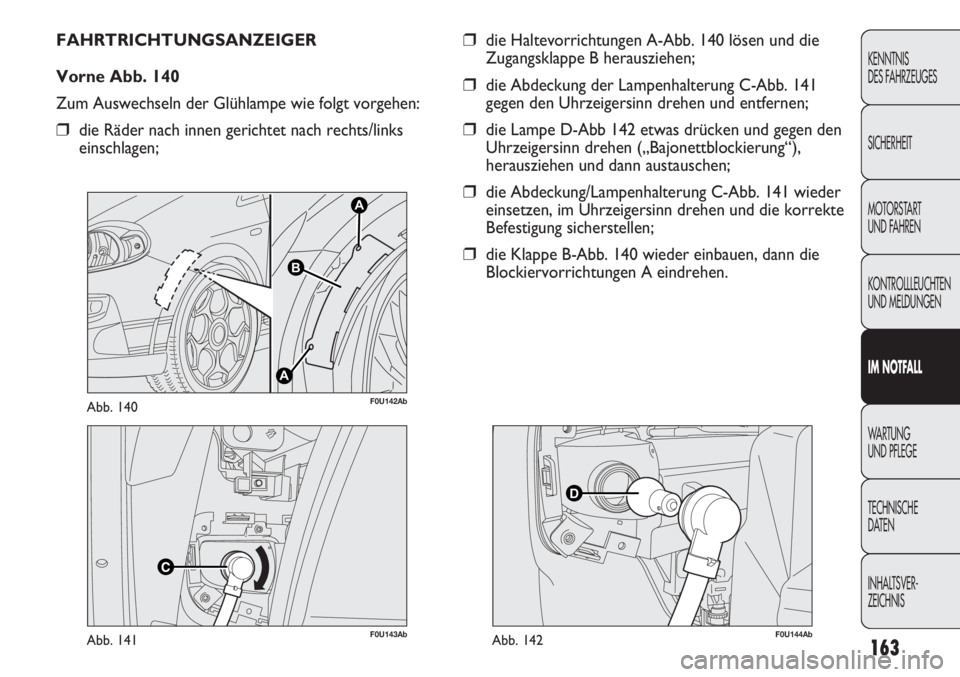

FAHRTRICHTUNGSANZEIGER
Vorne Abb. 140
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Räder nach innen gerichtet nach rechts/links
einschlagen;
D
F0U144AbAbb. 142
❒die Haltevorrichtungen A-Abb. 140 lösen und die
Zugangsklappe B herausziehen;
❒die Abdeckung der Lampenhalterung C-Abb. 141
gegen den Uhrzeigersinn drehen und entfernen;
❒die Lampe D-Abb 142 etwas drücken und gegen den
Uhrzeigersinn drehen („Bajonettblockierung“),
herausziehen und dann austauschen;
❒die Abdeckung/Lampenhalterung C-Abb. 141 wieder
einsetzen, im Uhrzeigersinn drehen und die korrekte
Befestigung sicherstellen;
❒die Klappe B-Abb. 140 wieder einbauen, dann die
Blockiervorrichtungen A eindrehen.
Page 165 of 270

164
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
C
AC
B
C
F0U147AbAbb. 144
❒Die Befestigungsschrauben C lösen und den
Scheinwerfer herausnehmen;
❒Die Lampe A-Abb.145 entgegen dem Uhrzeigersinn
herausdrehen und die elektrische Verbindung lösen.
F0U145AbAbb. 143

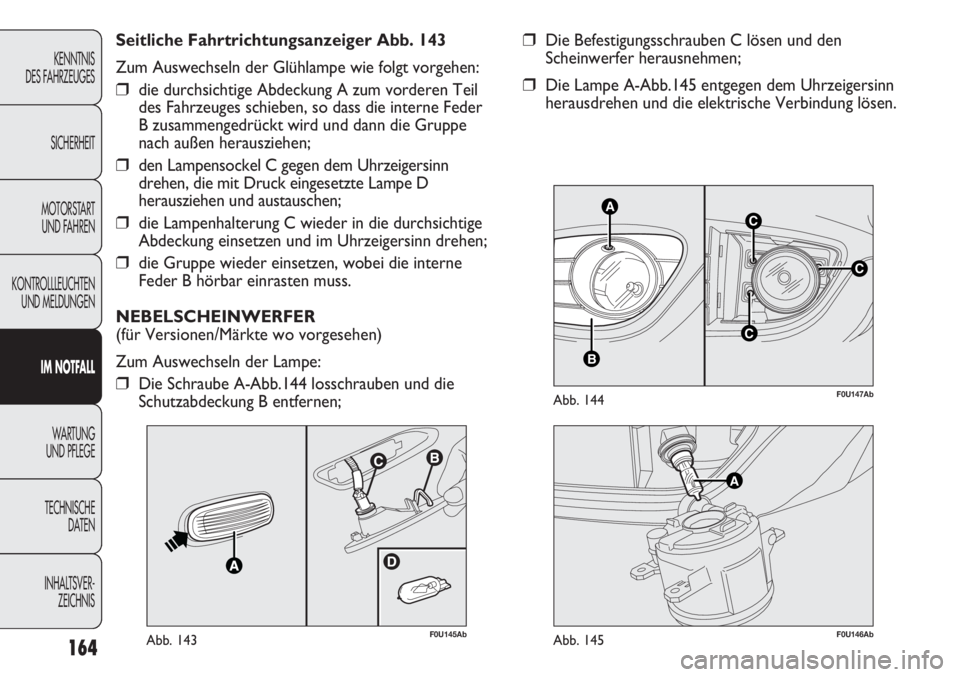

Seitliche Fahrtrichtungsanzeiger Abb. 143
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die durchsichtige Abdeckung A zum vorderen Teil
des Fahrzeuges schieben, so dass die interne Feder
B zusammengedrückt wird und dann die Gruppe
nach außen herausziehen;
❒den Lampensockel C gegen dem Uhrzeigersinn
drehen, die mit Druck eingesetzte Lampe D
herausziehen und austauschen;
❒die Lampenhalterung C wieder in die durchsichtige
Abdeckung einsetzen und im Uhrzeigersinn drehen;
❒die Gruppe wieder einsetzen, wobei die interne
Feder B hörbar einrasten muss.
NEBELSCHEINWERFER
(für Versionen/Märkte wo vorgesehen)
Zum Auswechseln der Lampe:
❒Die Schraube A-Abb.144 losschrauben und die
Schutzabdeckung B entfernen;
A
F0U146AbAbb. 145
Page 166 of 270

165
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

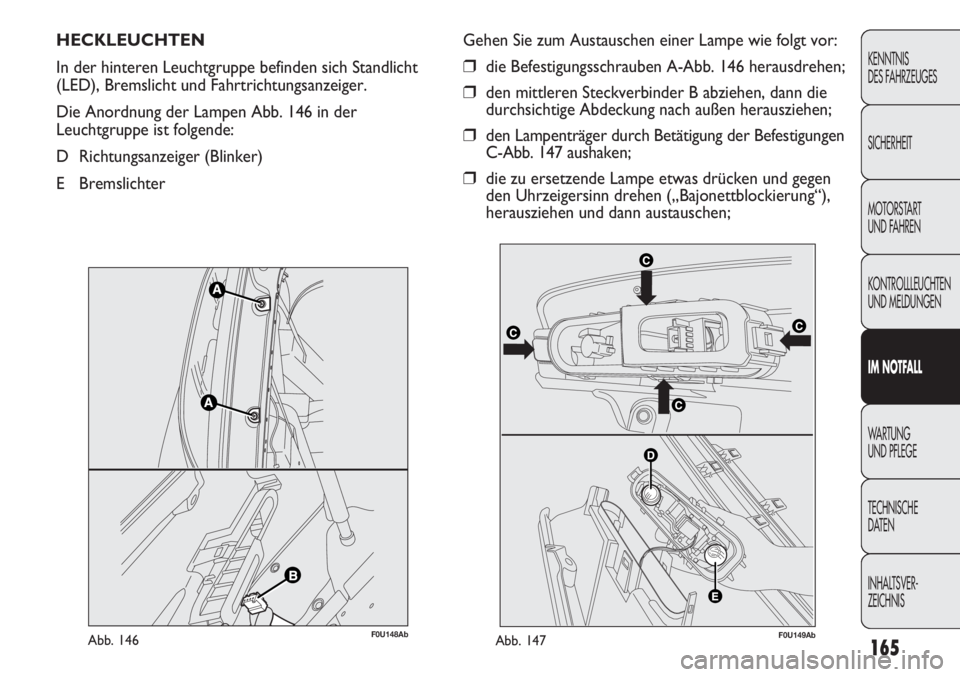

HECKLEUCHTEN
In der hinteren Leuchtgruppe befinden sich Standlicht
(LED), Bremslicht und Fahrtrichtungsanzeiger.
Die Anordnung der Lampen Abb. 146 in der
Leuchtgruppe ist folgende:
D Richtungsanzeiger (Blinker)
E Bremslichter
F0U148AbAbb. 146F0U149AbAbb. 147
Gehen Sie zum Austauschen einer Lampe wie folgt vor:
❒die Befestigungsschrauben A-Abb. 146 herausdrehen;
❒den mittleren Steckverbinder B abziehen, dann die
durchsichtige Abdeckung nach außen herausziehen;
❒den Lampenträger durch Betätigung der Befestigungen
C-Abb. 147 aushaken;
❒die zu ersetzende Lampe etwas drücken und gegen
den Uhrzeigersinn drehen („Bajonettblockierung“),
herausziehen und dann austauschen;
Page 167 of 270

166
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
❒den Lampenträger wieder anbringen;
❒den Steckverbinder wieder einstecken, die Gruppe
wieder korrekt an der Fahrzeugkarosserie
befestigen, dann die Befestigungsschrauben A wieder
einschrauben.

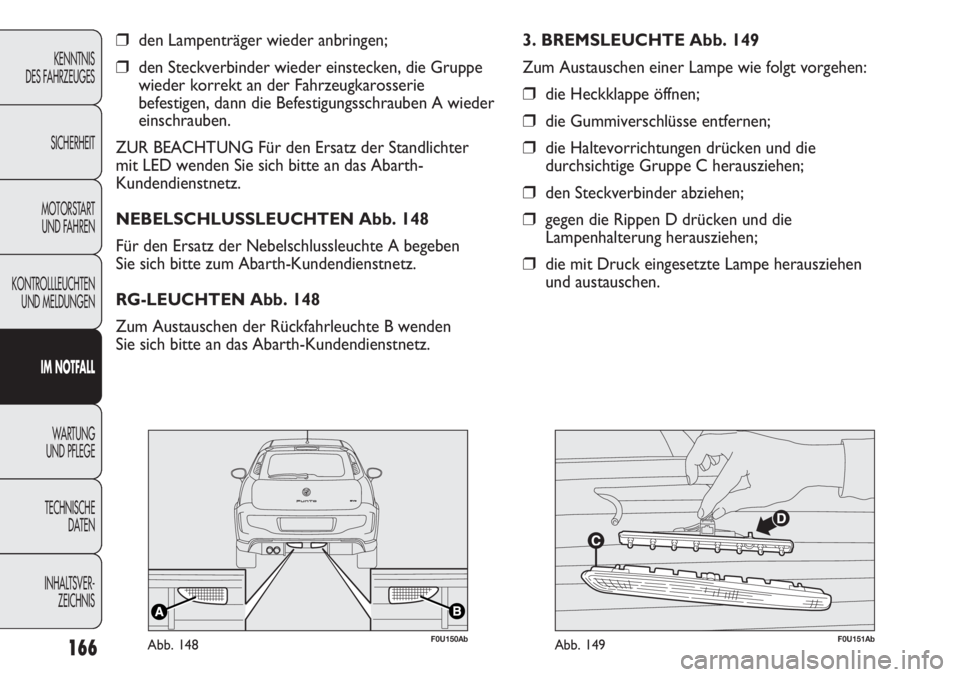

ZUR BEACHTUNG Für den Ersatz der Standlichter
mit LED wenden Sie sich bitte an das Abarth-
Kundendienstnetz.
NEBELSCHLUSSLEUCHTEN Abb. 148
Für den Ersatz der Nebelschlussleuchte A begeben
Sie sich bitte zum Abarth-Kundendienstnetz.
RG-LEUCHTEN Abb. 148
Zum Austauschen der Rückfahrleuchte B wenden
Sie sich bitte an das Abarth-Kundendienstnetz.
F0U150AbAbb. 148F0U151AbAbb. 149
3. BREMSLEUCHTE Abb. 149
Zum Austauschen einer Lampe wie folgt vorgehen:
❒die Heckklappe öffnen;
❒die Gummiverschlüsse entfernen;
❒die Haltevorrichtungen drücken und die
durchsichtige Gruppe C herausziehen;
❒den Steckverbinder abziehen;
❒gegen die Rippen D drücken und die
Lampenhalterung herausziehen;
❒die mit Druck eingesetzte Lampe herausziehen
und austauschen.
Page 168 of 270

167
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

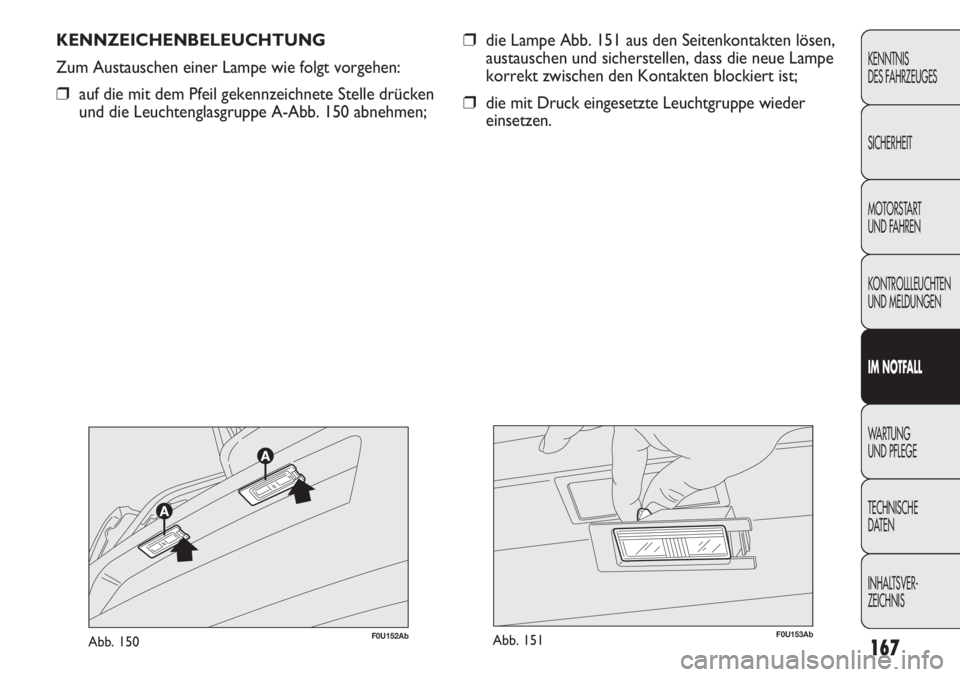

KENNZEICHENBELEUCHTUNG
Zum Austauschen einer Lampe wie folgt vorgehen:
❒auf die mit dem Pfeil gekennzeichnete Stelle drücken
und die Leuchtenglasgruppe A-Abb. 150 abnehmen;
❒die Lampe Abb. 151 aus den Seitenkontakten lösen,
austauschen und sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten blockiert ist;
❒die mit Druck eingesetzte Leuchtgruppe wieder
einsetzen.
F0U152AbAbb. 150F0U153AbAbb. 151
Page 169 of 270

168
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U154AbAbb. 152
ERSATZ DER INNENLEUCHTEN
Für Typ und Leistung der Lampen siehe den Abschnitt
„Auswechseln einer Glühlampe“.VORDERE DECKENLEUCHTE
Anleitungen für das Auswechseln einer Lampe:
❒auf die von den Pfeilen angegebenen Punkte
einwirken, und die Innenleuchte A-Abb. 152
entfernen;
❒die Schutzklappe B-Abb. 153 öffnen;
❒die Glühlampen C-Abb. 153 aus den seitlichen
Kontakten lösen, austauschen und sicherstellen,
dass die neuen Lampen ordnungsgemäß zwischen
den Kontakten fest sitzen;
❒Die Klappe B-Abb. 153, wieder schließen
und die Deckenleuchte A-Abb. 152 wieder in die
Lampenfassung bauen. Immer prüfen, dass die
Leuchte gut in der Fassung sitzt.
F0U155AbAbb. 153
Page 170 of 270

169
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U156AbAbb. 154

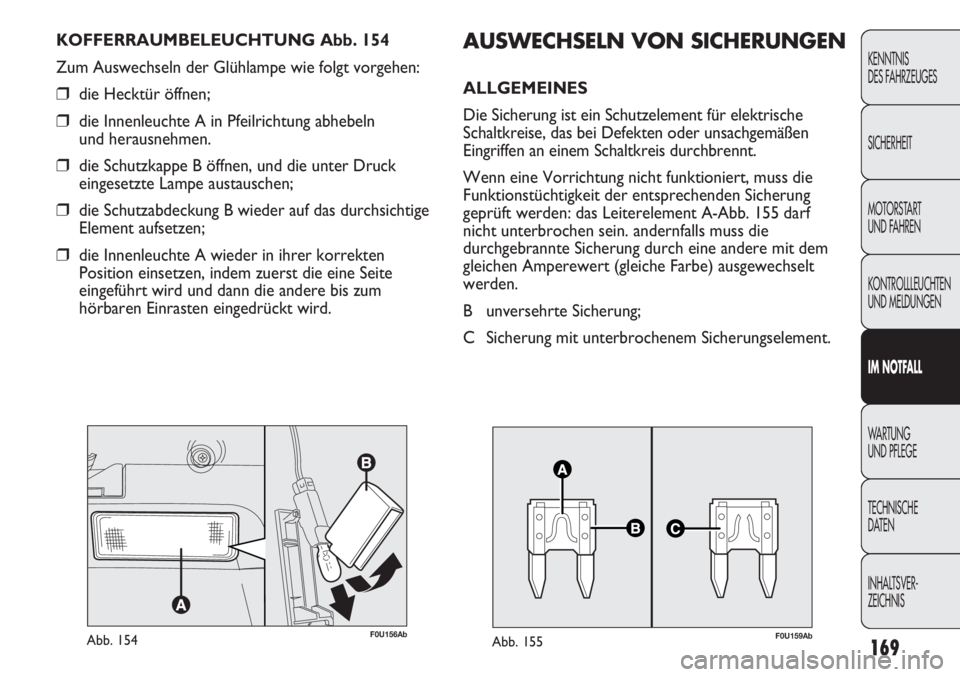

KOFFERRAUMBELEUCHTUNG Abb. 154
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Hecktür öffnen;
❒die Innenleuchte A in Pfeilrichtung abhebeln
und herausnehmen.
❒die Schutzkappe B öffnen, und die unter Druck
eingesetzte Lampe austauschen;
❒die Schutzabdeckung B wieder auf das durchsichtige
Element aufsetzen;
❒die Innenleuchte A wieder in ihrer korrekten
Position einsetzen, indem zuerst die eine Seite
eingeführt wird und dann die andere bis zum
hörbaren Einrasten eingedrückt wird.
F0U159AbAbb. 155
AUSWECHSELN VON SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische
Schaltkreise, das bei Defekten oder unsachgemäßen
Eingriffen an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss die
Funktionstüchtigkeit der entsprechenden Sicherung
geprüft werden: das Leiterelement A-Abb. 155 darf
nicht unterbrochen sein. andernfalls muss die
durchgebrannte Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe) ausgewechselt
werden.
B unversehrte Sicherung;
C Sicherung mit unterbrochenem Sicherungselement.
