Abarth Punto Evo 2011 Libretto Uso Manutenzione (in Italian)
Manufacturer: ABARTH, Model Year: 2011, Model line: Punto Evo, Model: Abarth Punto Evo 2011Pages: 270, PDF Dimensioni: 3.41 MB
Page 161 of 270

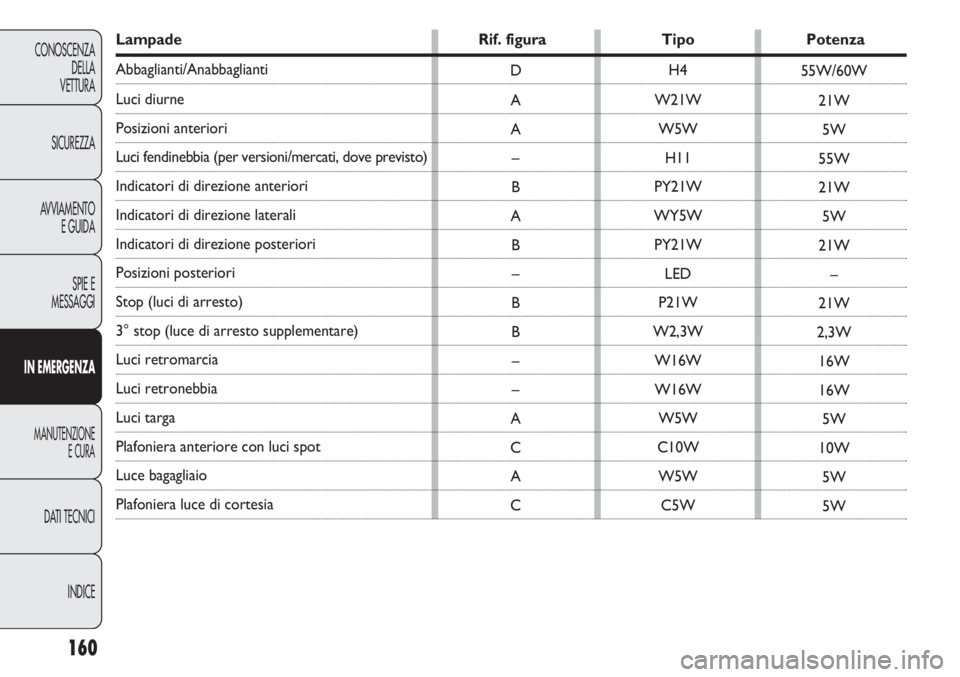

Lampade Rif. figura Tipo Potenza
Abbaglianti/Anabbaglianti
Luci diurne
Posizioni anteriori
Luci fendinebbia (per versioni/mercati, dove previsto)
Indicatori di direzione anteriori
Indicatori di direzione laterali
Indicatori di direzione posteriori
Posizioni posteriori
Stop (luci di arresto)
3° stop (luce di arresto supplementare)
Luci retromarcia
Luci retronebbia
Luci targa
Plafoniera anteriore con luci spot
Luce bagagliaio
Plafoniera luce di cortesiaH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA
SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
160
Page 162 of 270

F0U138Abfig. 136F0U139Abfig. 137
AVVERTENZA La sostituzione delle lampade degli
indicatori di direzione anteriori, delle luci abbaglianti a
anabbaglianti può essere effettuata tramite l’utilizzo dello
sportello di accesso dedicato (vedere paragrafo
“Indicatori di direzione” in questo capitolo).
LUCI POSIZIONE fig. 137
Per sostituire la lampada, procedere come segue:
❒rimuovere il tappo in gomma tramite la linguetta
dedicata;
❒premere in contrapposizione sulle alette B quindi
sfilare il portalampada;
❒estrarre la lampada C e sostituirla;
❒inserire nuovamente il portalampada quindi
rimontare il tappo in gomma assicurandosi del
corretto bloccaggio.

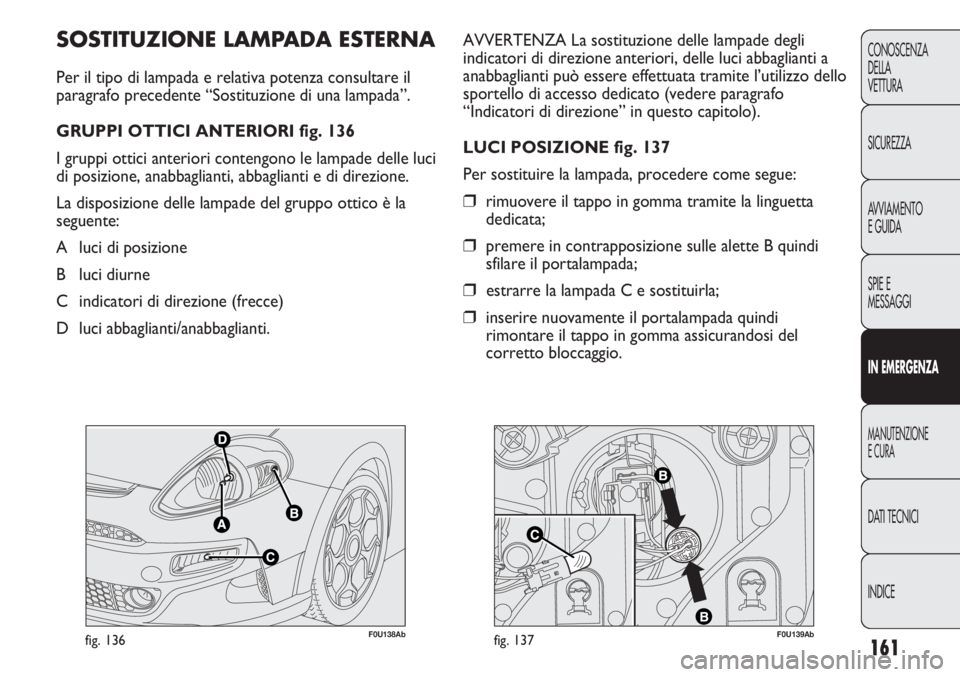

SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza consultare il
paragrafo precedente “Sostituzione di una lampada”.
GRUPPI OTTICI ANTERIORI fig. 136
I gruppi ottici anteriori contengono le lampade delle luci
di posizione, anabbaglianti, abbaglianti e di direzione.
La disposizione delle lampade del gruppo ottico è la
seguente:
A luci di posizione
B luci diurne
C indicatori di direzione (frecce)
D luci abbaglianti/anabbaglianti.
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA
SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
161
Page 163 of 270

162
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U140Abfig. 138
LUCI DIURNE (D.R.L.)
Per sostituire la lampada, procedere come segue:
❒ruotare in senso antiorario il portalampada A-fig. 138
utilizzando l’aletta dedicata ed estrarlo;
❒estrarre la lampada B spingendola leggeremente e
ruotandola in senso antiorario;
❒rimontare il portalampada inserendolo nella propria
sede e ruotandolo in senso orario fino allo scatto di
bloccaggio.
F0U141Abfig. 139
LUCI ABBAGLIANTI/ANABBAGLIANTI
Per sostituire la lampada, procedere come segue:
❒rimuovere il tappo in gomma;
❒scollegare il connettore elettrico B-fig. 139 centrale e
sganciare la molletta fermalampada;
❒estrarre la lampada A e sostituirla;
❒rimontare la nuova lampada facendo coincidere le
sagome della parte metallica con le scanalature
ricavate sulla parabola del faro;
❒riagganciare la molletta fermalampada quindi
ricollegare il connettore elettrico;
❒rimontare il tappo assicurandosi del corretto
bloccaggio.
Page 164 of 270

163
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

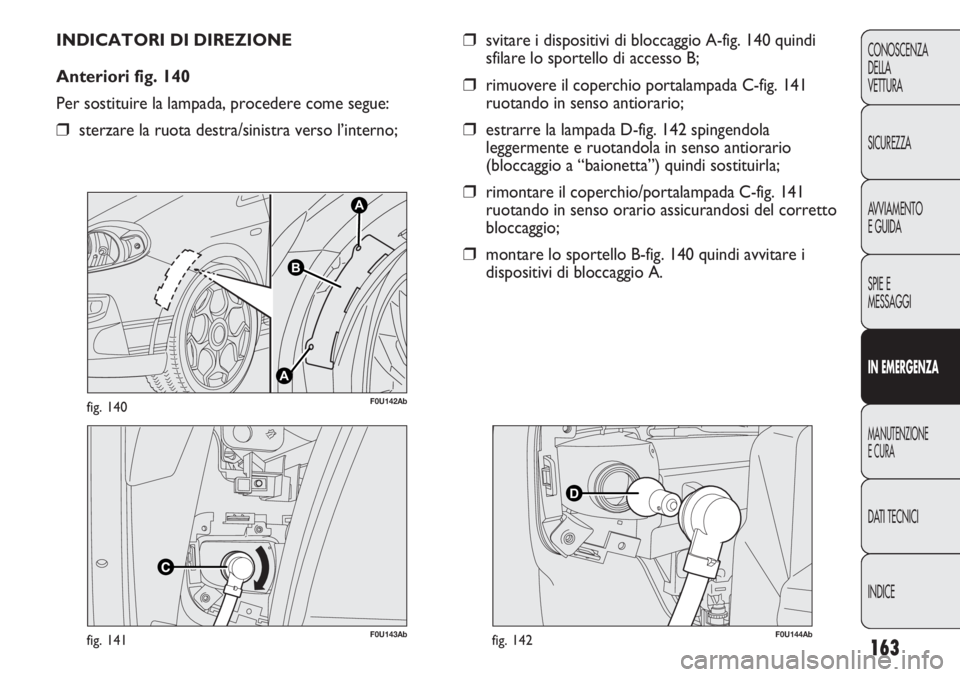

INDICATORI DI DIREZIONE
Anteriori fig. 140
Per sostituire la lampada, procedere come segue:
❒sterzare la ruota destra/sinistra verso l’interno;
D
F0U144Abfig. 142
❒svitare i dispositivi di bloccaggio A-fig. 140 quindi
sfilare lo sportello di accesso B;
❒rimuovere il coperchio portalampada C-fig. 141
ruotando in senso antiorario;
❒estrarre la lampada D-fig. 142 spingendola
leggermente e ruotandola in senso antiorario
(bloccaggio a “baionetta”) quindi sostituirla;
❒rimontare il coperchio/portalampada C-fig. 141
ruotando in senso orario assicurandosi del corretto
bloccaggio;
❒montare lo sportello B-fig. 140 quindi avvitare i
dispositivi di bloccaggio A.

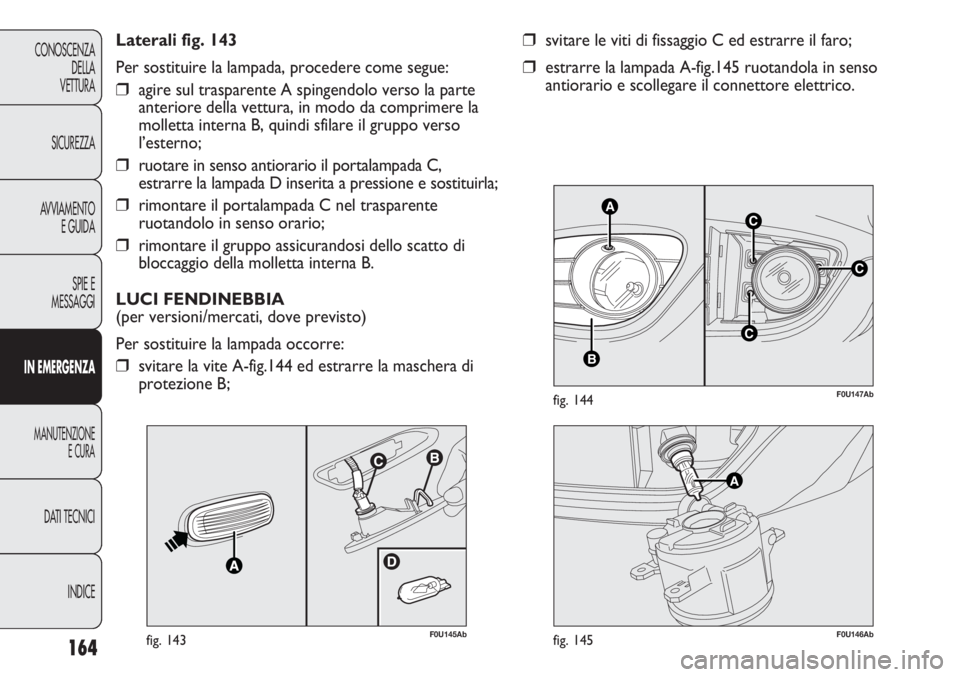

Page 165 of 270

164
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
C
AC
B
C
F0U147Abfig. 144
❒svitare le viti di fissaggio C ed estrarre il faro;
❒estrarre la lampada A-fig.145 ruotandola in senso
antiorario e scollegare il connettore elettrico.
F0U145Abfig. 143
Laterali fig. 143
Per sostituire la lampada, procedere come segue:
❒agire sul trasparente A spingendolo verso la parte
anteriore della vettura, in modo da comprimere la
molletta interna B, quindi sfilare il gruppo verso
l’esterno;
❒ruotare in senso antiorario il portalampada C,
estrarre la lampada D inserita a pressione e sostituirla;
❒rimontare il portalampada C nel trasparente
ruotandolo in senso orario;
❒rimontare il gruppo assicurandosi dello scatto di
bloccaggio della molletta interna B.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada occorre:
❒svitare la vite A-fig.144 ed estrarre la maschera di
protezione B;
A
F0U146Abfig. 145
Page 166 of 270

165
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

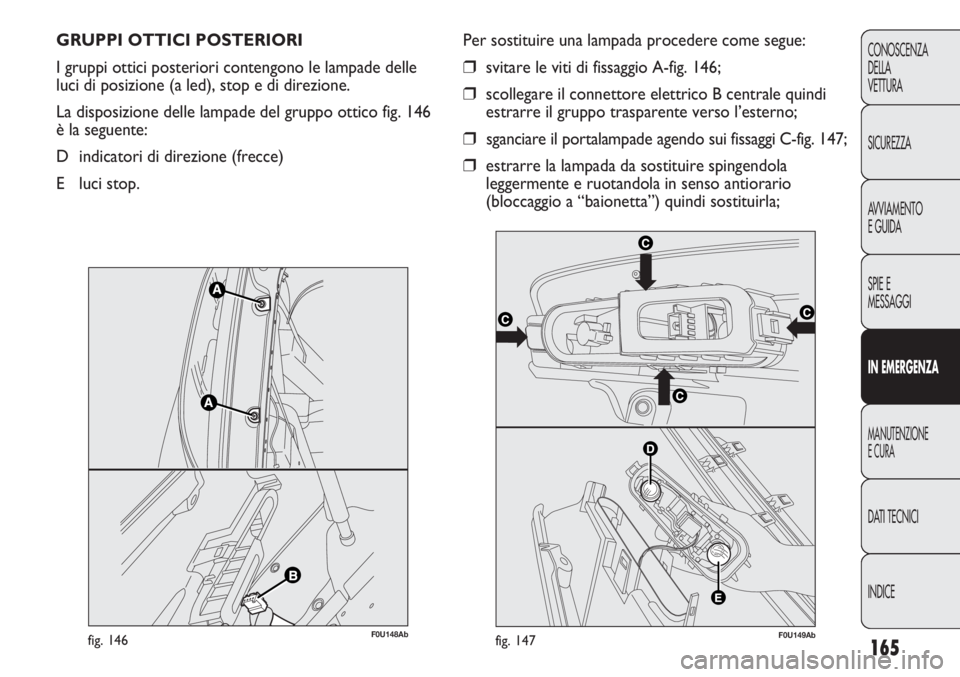

GRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le lampade delle
luci di posizione (a led), stop e di direzione.
La disposizione delle lampade del gruppo ottico fig. 146
è la seguente:
D indicatori di direzione (frecce)
E luci stop.
F0U148Abfig. 146F0U149Abfig. 147
Per sostituire una lampada procedere come segue:
❒svitare le viti di fissaggio A-fig. 146;
❒scollegare il connettore elettrico B centrale quindi
estrarre il gruppo trasparente verso l’esterno;
❒sganciare il portalampade agendo sui fissaggi C-fig. 147;
❒estrarre la lampada da sostituire spingendola
leggermente e ruotandola in senso antiorario
(bloccaggio a “baionetta”) quindi sostituirla;
Page 167 of 270

166
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

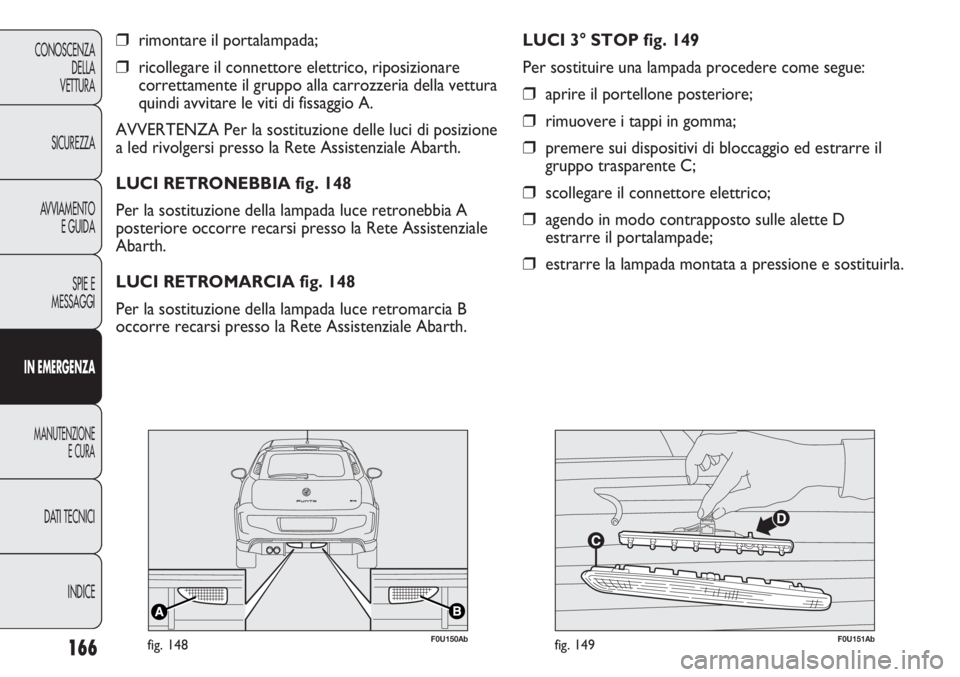

❒rimontare il portalampada;
❒ricollegare il connettore elettrico, riposizionare
correttamente il gruppo alla carrozzeria della vettura
quindi avvitare le viti di fissaggio A.
AVVERTENZA Per la sostituzione delle luci di posizione
a led rivolgersi presso la Rete Assistenziale Abarth.
LUCI RETRONEBBIA fig. 148
Per la sostituzione della lampada luce retronebbia A
posteriore occorre recarsi presso la Rete Assistenziale
Abarth.
LUCI RETROMARCIA fig. 148
Per la sostituzione della lampada luce retromarcia B
occorre recarsi presso la Rete Assistenziale Abarth.
F0U150Abfig. 148F0U151Abfig. 149
LUCI 3° STOP fig. 149
Per sostituire una lampada procedere come segue:
❒aprire il portellone posteriore;
❒rimuovere i tappi in gomma;
❒premere sui dispositivi di bloccaggio ed estrarre il
gruppo trasparente C;
❒scollegare il connettore elettrico;
❒agendo in modo contrapposto sulle alette D
estrarre il portalampade;
❒estrarre la lampada montata a pressione e sostituirla.
Page 168 of 270

167
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

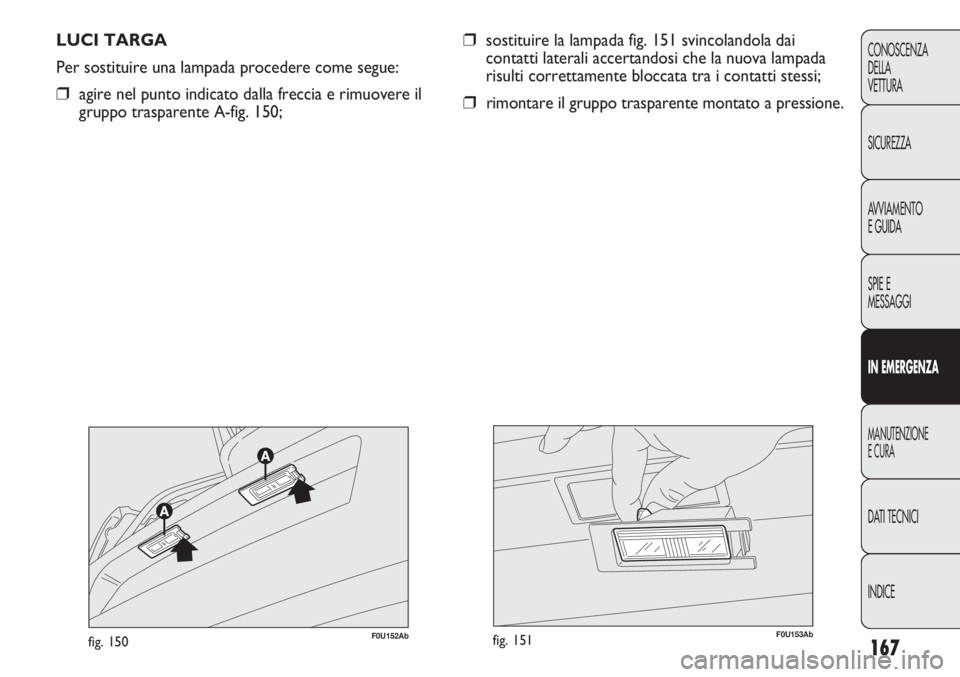

LUCI TARGA
Per sostituire una lampada procedere come segue:
❒agire nel punto indicato dalla freccia e rimuovere il
gruppo trasparente A-fig. 150;
❒sostituire la lampada fig. 151 svincolandola dai
contatti laterali accertandosi che la nuova lampada
risulti correttamente bloccata tra i contatti stessi;
❒rimontare il gruppo trasparente montato a pressione.
F0U152Abfig. 150F0U153Abfig. 151
Page 169 of 270

168
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U154Abfig. 152

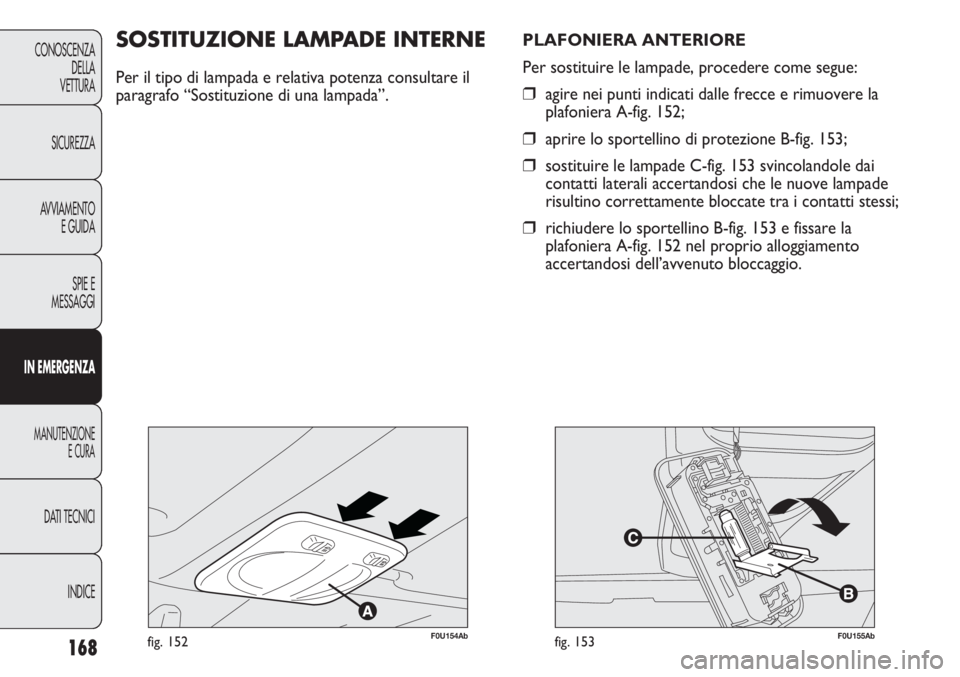

SOSTITUZIONE LAMPADE INTERNE
Per il tipo di lampada e relativa potenza consultare il
paragrafo “Sostituzione di una lampada”.PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere come segue:
❒agire nei punti indicati dalle frecce e rimuovere la
plafoniera A-fig. 152;
❒aprire lo sportellino di protezione B-fig. 153;
❒sostituire le lampade C-fig. 153 svincolandole dai
contatti laterali accertandosi che le nuove lampade
risultino correttamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 153 e fissare la
plafoniera A-fig. 152 nel proprio alloggiamento
accertandosi dell’avvenuto bloccaggio.
F0U155Abfig. 153
Page 170 of 270

169
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U156Abfig. 154

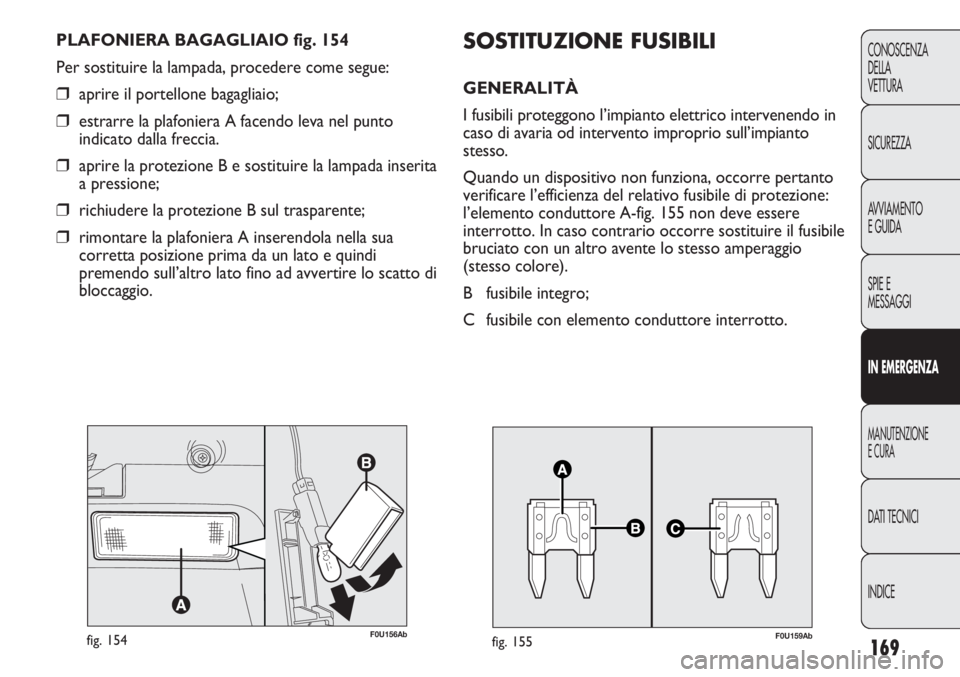

PLAFONIERA BAGAGLIAIO fig. 154
Per sostituire la lampada, procedere come segue:
❒aprire il portellone bagagliaio;
❒estrarre la plafoniera A facendo leva nel punto
indicato dalla freccia.
❒aprire la protezione B e sostituire la lampada inserita
a pressione;
❒richiudere la protezione B sul trasparente;
❒rimontare la plafoniera A inserendola nella sua
corretta posizione prima da un lato e quindi
premendo sull’altro lato fino ad avvertire lo scatto di
bloccaggio.
F0U159Abfig. 155
SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in
caso di avaria od intervento improprio sull’impianto
stesso.
Quando un dispositivo non funziona, occorre pertanto
verificare l’efficienza del relativo fusibile di protezione:
l’elemento conduttore A-fig. 155 non deve essere
interrotto. In caso contrario occorre sostituire il fusibile
bruciato con un altro avente lo stesso amperaggio
(stesso colore).
B fusibile integro;
C fusibile con elemento conduttore interrotto.
