Acura ILX 2018 Manuel du propriétaire (in French)

450
uuEntretien sous le capot uLiquide de frein
Entretien

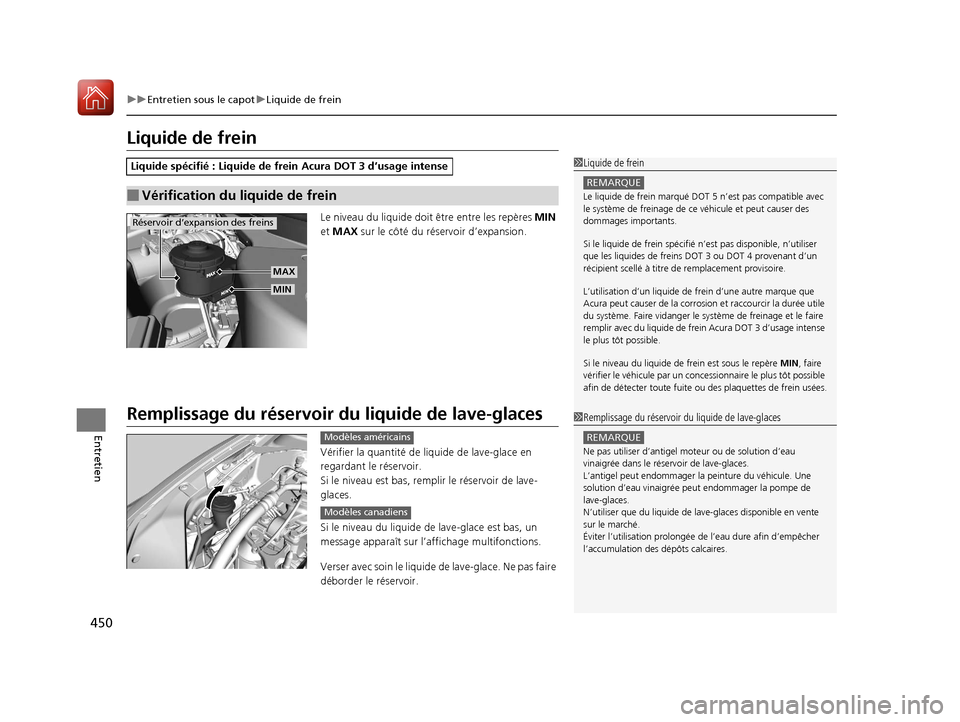

Liquide de frein
Le niveau du liquide doit être entre les repères MIN
et MAX sur le côté du réservoir d’expansion.
Remplissage du réservoir du liquide de lave-glaces
Vérifier la quantité de liquide de lave-glace en
regardant le réservoir.
Si le niveau est bas, remplir le réservoir de lave-
glaces.
Si le niveau du liquide de lave-glace est bas, un
message apparaît sur l’affichage multifonctions.
Verser avec soin le liquide de lave-glace. Ne pas faire
déborder le réservoir.
Liquide spécifié : Liquide de frein Acura DOT 3 d’usage intense
■Vérification du liquide de frein
1 Liquide de frein
REMARQUE
Le liquide de frein marqué DOT 5 n’est pas compatible avec
le système de freina ge de ce véhicule et peut causer des
dommages importants.
Si le liquide de frein spécifié n’est pas disponible, n’utiliser
que les liquides de freins DOT 3 ou DOT 4 provenant d’un
récipient scellé à titre de remplacement provisoire.
L’utilisation d’un liquide de frein d’une autre marque que
Acura peut causer de la corrosi on et raccourcir la durée utile
du système. Faire vidanger le sy stème de freinage et le faire
remplir avec du liquide de frein Acura DOT 3 d’usage intense
le plus tôt possible.
Si le niveau du liquide de frein est sous le repère MIN, faire
vérifier le véhicule par un concess ionnaire le plus tôt possible
afin de détecter toute fuite ou des plaquettes de frein usées.
MIN
MAX
Réservoir d’expansion des freins
1 Remplissage du réservoir du liquide de lave-glaces
REMARQUE
Ne pas utiliser d’antigel moteur ou de solution d’eau
vinaigrée dans le réservoir de lave-glaces.
L’antigel peut endommager la peinture du véhicule. Une
solution d’eau vinaigrée peut endommager la pompe de
lave-glaces.
N’utiliser que du liquide de la ve-glaces disponible en vente
sur le marché.
Éviter l’utilisation prolongée de l’eau dure afin d’empêcher
l’accumulation des dépôts calcaires.
Modèles américains
Modèles canadiens
18 ACURA ILX-33TX6C500.book Page 450 Friday, September 8, 2017 3:24 PM

451à suivre
Entretien

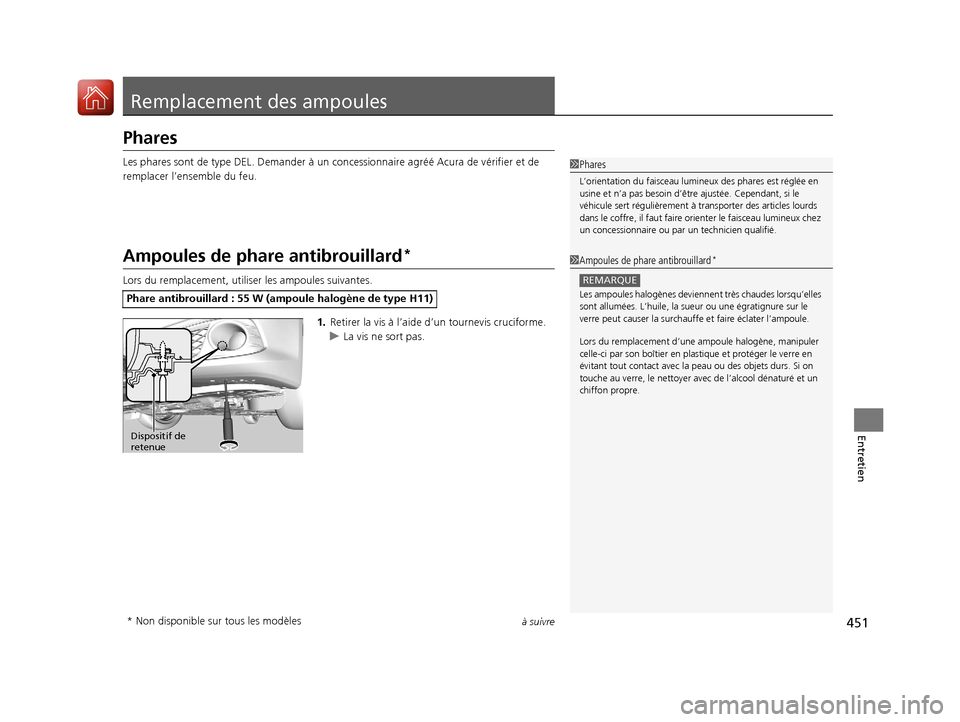

Remplacement des ampoules
Phares
Les phares sont de type DEL. Demander à un concessionnaire ag réé Acura de vérifier et de
remplacer l’ensemble du feu.
Ampoules de phare antibrouillard*
Lors du remplacement, utiliser les ampoules suivantes.
1.Retirer la vis à l’aide d’ un tournevis cruciforme.
u La vis ne sort pas.
Phare antibrouillard : 55 W (ampoule halogène de type H11)
1Phares
L’orientation du faisceau lumi neux des phares est réglée en
usine et n’a pas besoin d’être ajustée. Cependant, si le
véhicule sert régulièrement à tra nsporter des articles lourds
dans le coffre, il faut faire orienter le faisceau lumineux chez
un concessionnaire ou par un technicien qualifié.
1 Ampoules de phare antibrouillard*
REMARQUE
Les ampoules halogènes devie nnent très chaudes lorsqu’elles
sont allumées. L’huile, la su eur ou une égratignure sur le
verre peut causer la surchau ffe et faire éclater l’ampoule.
Lors du remplacement d’un e ampoule halogène, manipuler
celle-ci par son boîtier en plastique et protéger le verre en
évitant tout contact avec la peau ou des objets durs. Si on
touche au verre, le nettoyer avec de l’alcool dénaturé et un
chiffon propre.
Dispositif de
retenue
* Non disponible sur tous les modèles
18 ACURA ILX-33TX6C500.book Page 451 Friday, September 8, 2017 3:24 PM

452
uuRemplacement des ampoules uAmpoules de phare antibrouillard*
Entretien

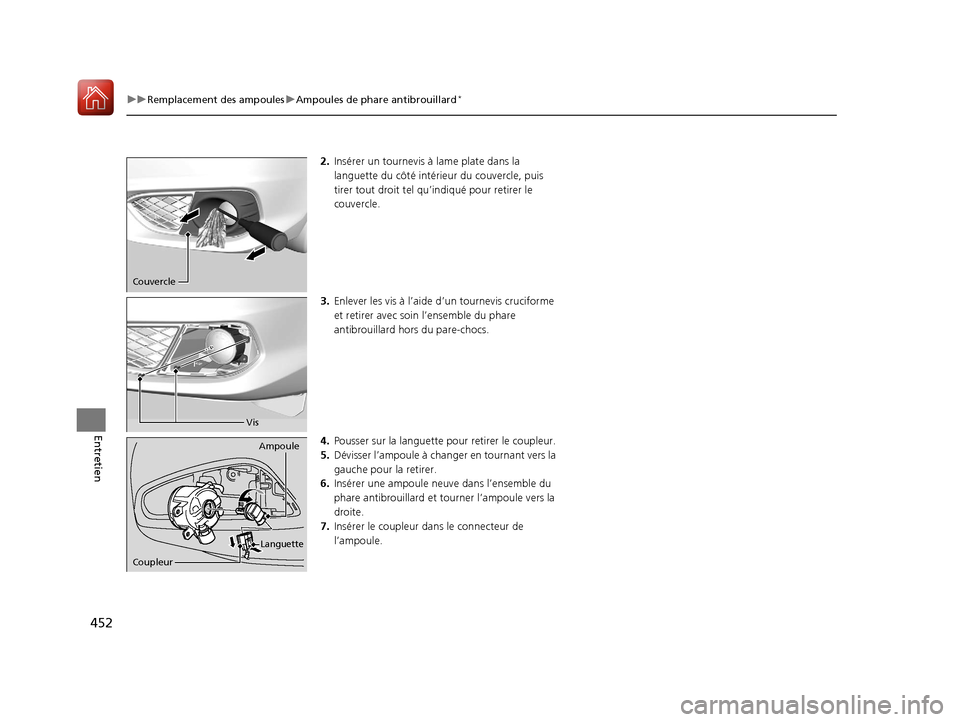

2. Insérer un tournevis à lame plate dans la
languette du côté intérieur du couvercle, puis
tirer tout droit tel qu’indiqué pour retirer le
couvercle.
3. Enlever les vis à l’aide d’un tournevis cruciforme
et retirer avec soin l’ensemble du phare
antibrouillard hors du pare-chocs.
4. Pousser sur la languette pour retirer le coupleur.
5. Dévisser l’ampoule à changer en tournant vers la
gauche pour la retirer.
6. Insérer une ampoule neuve dans l’ensemble du
phare antibrouillard et t ourner l’ampoule vers la
droite.
7. Insérer le coupleur da ns le connecteur de
l’ampoule.
Couvercle
Vis
Coupleur Ampoule
Languette
18 ACURA ILX-33TX6C500.book Page 452 Friday, September 8, 2017 3:24 PM

453
uuRemplacement des ampoules uClignotants avant
Entretien

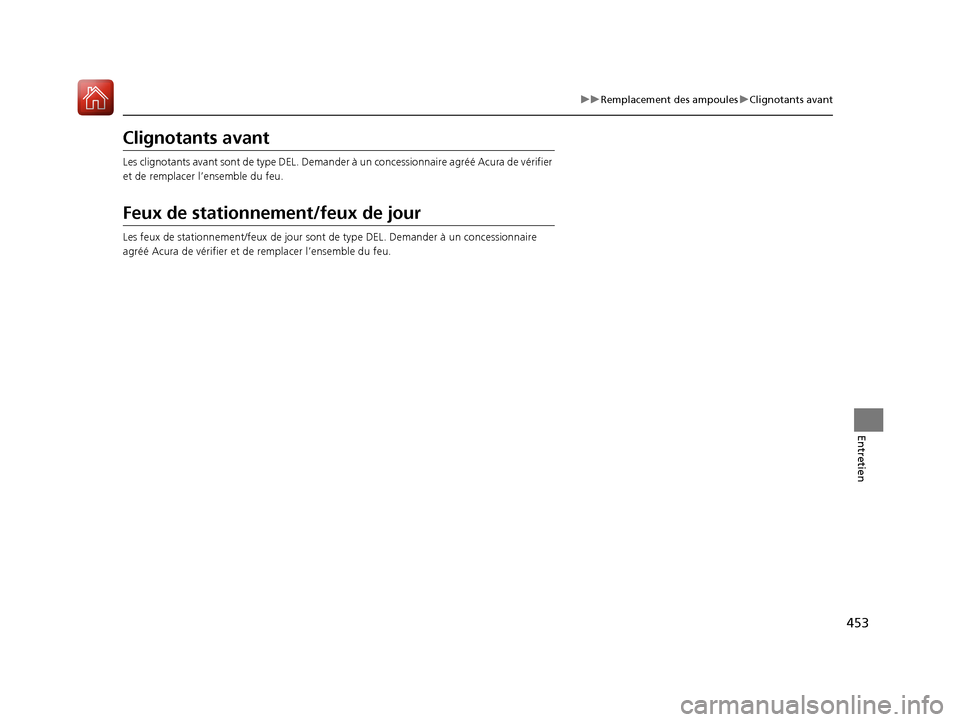

Clignotants avant
Les clignotants avant sont de ty pe DEL. Demander à un concessi onnaire agréé Acura de vérifier
et de remplacer l’ensemble du feu.
Feux de stationne ment/feux de jour
Les feux de stationnement/feux de jour sont de type DEL. Demander à un concessionnaire
agréé Acura de vérifier et de remplacer l’ensemble du feu.
18 ACURA ILX-33TX6C500.book Page 453 Friday, September 8, 2017 3:24 PM

454
uuRemplacement des ampoules uAmpoules des feux de position latéraux avant
Entretien

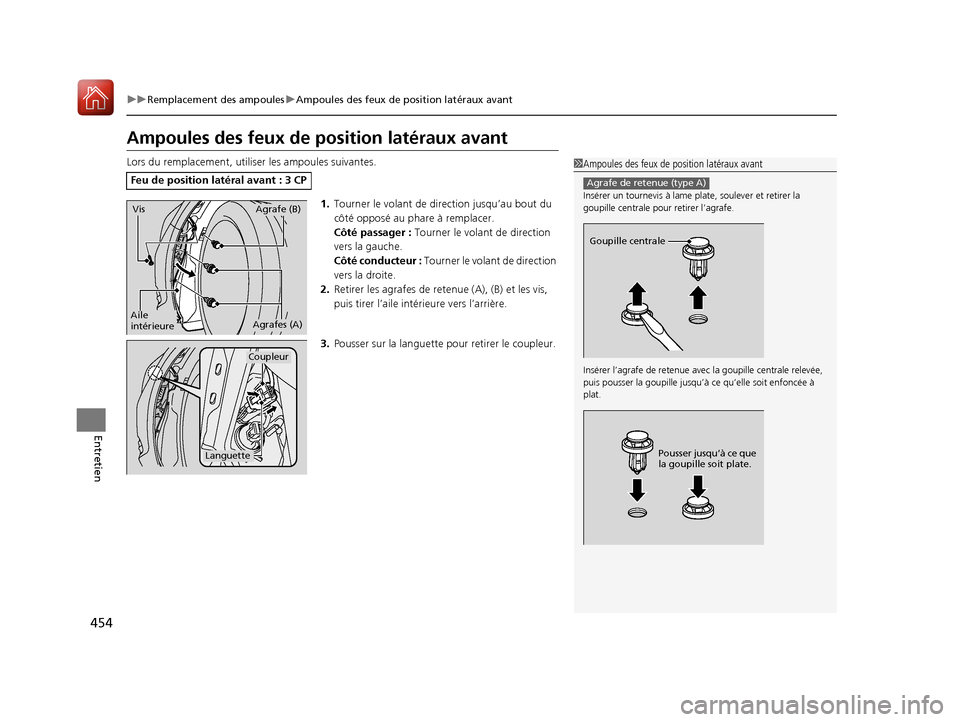

Ampoules des feux de pos ition latéraux avant
Lors du remplacement, utiliser les ampoules suivantes.
1.Tourner le volant de di rection jusqu’au bout du
côté opposé au phare à remplacer.
Côté passager : Tourner le volant de direction
vers la gauche.
Côté conducteur : Tourner le volant de direction
vers la droite.
2. Retirer les agrafes de rete nue (A), (B) et les vis,
puis tirer l’aile intérieure vers l’arrière.
3. Pousser sur la languette pour retirer le coupleur.
Feu de position latéral avant : 3 CP
1Ampoules des feux de position latéraux avant
Insérer un tournevis à lame plate, soulever et retirer la
goupille centrale pour retirer l’agrafe.
Insérer l’agrafe de retenue avec la goupille centrale relevée,
puis pousser la goupille jusqu’à ce qu’elle soit enfoncée à
plat.Agrafe de retenue (type A)
Goupille centrale
Pousser jusqu’à ce que
la goupille soit plate.
Vis
Aile
intérieure
Agrafe (B)
Agrafes (A)
Coupleur
Languette
18 ACURA ILX-33TX6C500.book Page 454 Friday, September 8, 2017 3:24 PM

455
uuRemplacement des ampoules uAmpoules des feux de position latéraux avant
Entretien

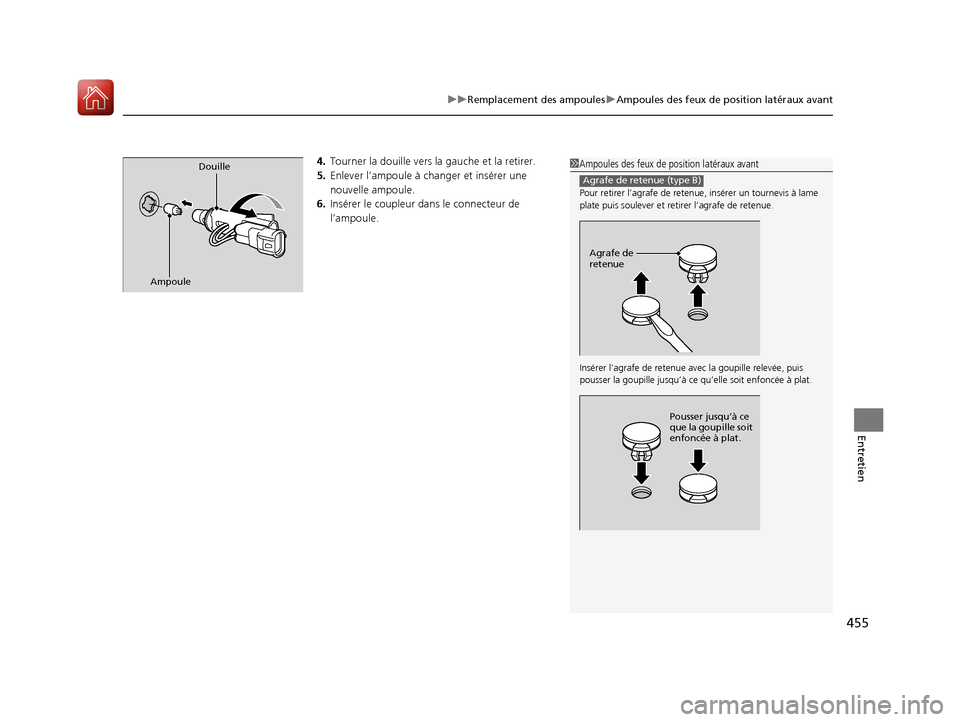

4. Tourner la douille vers la gauche et la retirer.
5. Enlever l’ampoule à changer et insérer une
nouvelle ampoule.
6. Insérer le coupleur da ns le connecteur de
l’ampoule.1 Ampoules des feux de position latéraux avant
Pour retirer l’agrafe de retenu e, insérer un tournevis à lame
plate puis soulever et retirer l’agrafe de retenue.
Insérer l’agrafe de retenue av ec la goupille relevée, puis
pousser la goupille jusqu’à ce qu’elle soit enfoncée à plat.Agrafe de retenue (type B)
Agrafe de
retenue
Pousser jusqu’à ce
que la goupille soit
enfoncée à plat.
AmpouleDouille
18 ACURA ILX-33TX6C500.book Page 455 Friday, September 8, 2017 3:24 PM

456
uuRemplacement des ampoules uFeux de freinage/feux arrière/feux de position latéraux arrière
Entretien

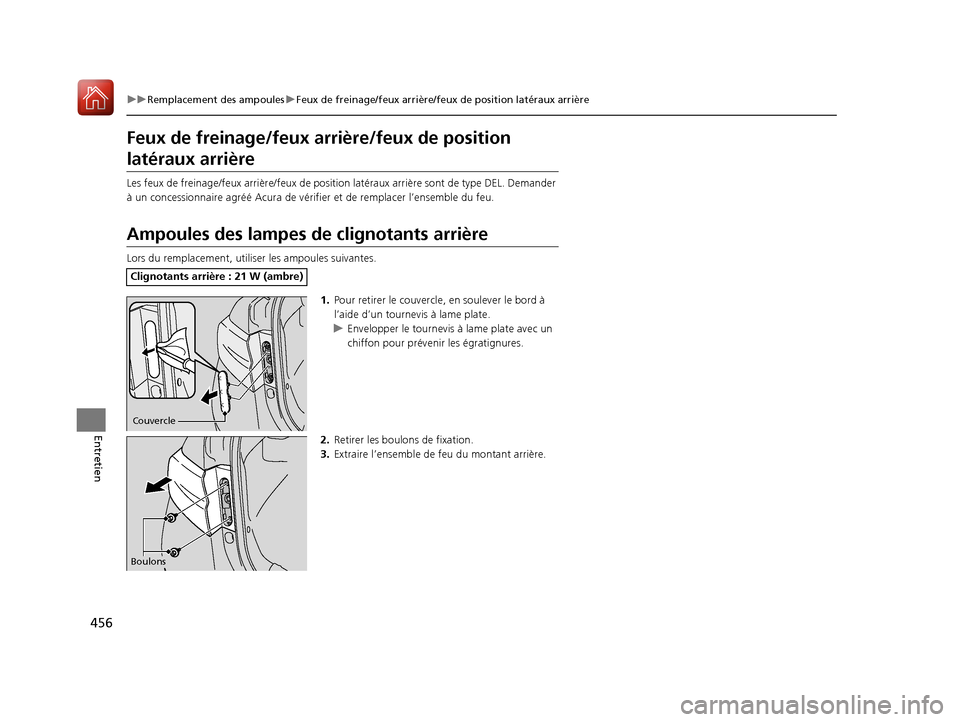

Feux de freinage/feux arrière/feux de position
latéraux arrière
Les feux de freinage/feux arrièr e/feux de position latéraux arrière sont de type DEL. Demander
à un concessionnaire agréé Ac ura de vérifier et de remplacer l’ensemble du feu.
Ampoules des lampes de clignotants arrière
Lors du remplacement, utiliser les ampoules suivantes.
1.Pour retirer le couvercle, en soulever le bord à
l’aide d’un tourne vis à lame plate.
u Envelopper le tournevis à lame plate avec un
chiffon pour préven ir les égratignures.
2. Retirer les boulons de fixation.
3. Extraire l’ensemble de feu du montant arrière.
Clignotants arrière : 21 W (ambre)
Couvercle
Boulons
18 ACURA ILX-33TX6C500.book Page 456 Friday, September 8, 2017 3:24 PM

457
uuRemplacement des ampoules uAmpoules des lampes de clignotants arrière
Entretien

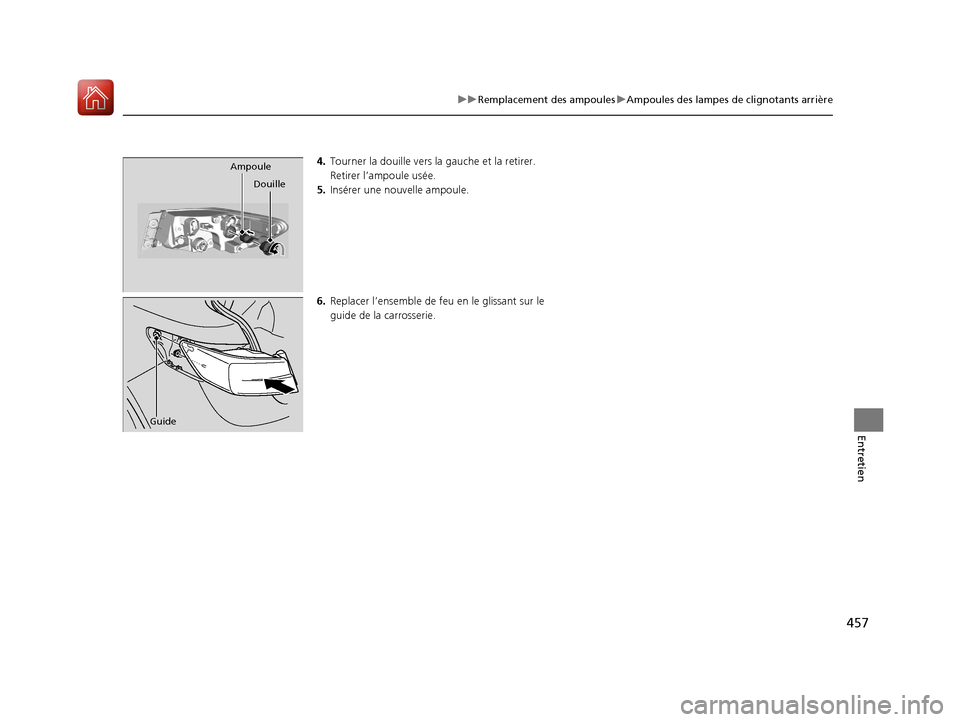

4. Tourner la douille vers la gauche et la retirer.
Retirer l’ampoule usée.
5. Insérer une n ouvelle ampoule.
6. Replacer l’ensemble de feu en le glissant sur le
guide de la carrosserie.
Douille
Ampoule
Guide
18 ACURA ILX-33TX6C500.book Page 457 Friday, September 8, 2017 3:24 PM

458
uuRemplacement des ampoules uAmpoules du feu de recul
Entretien

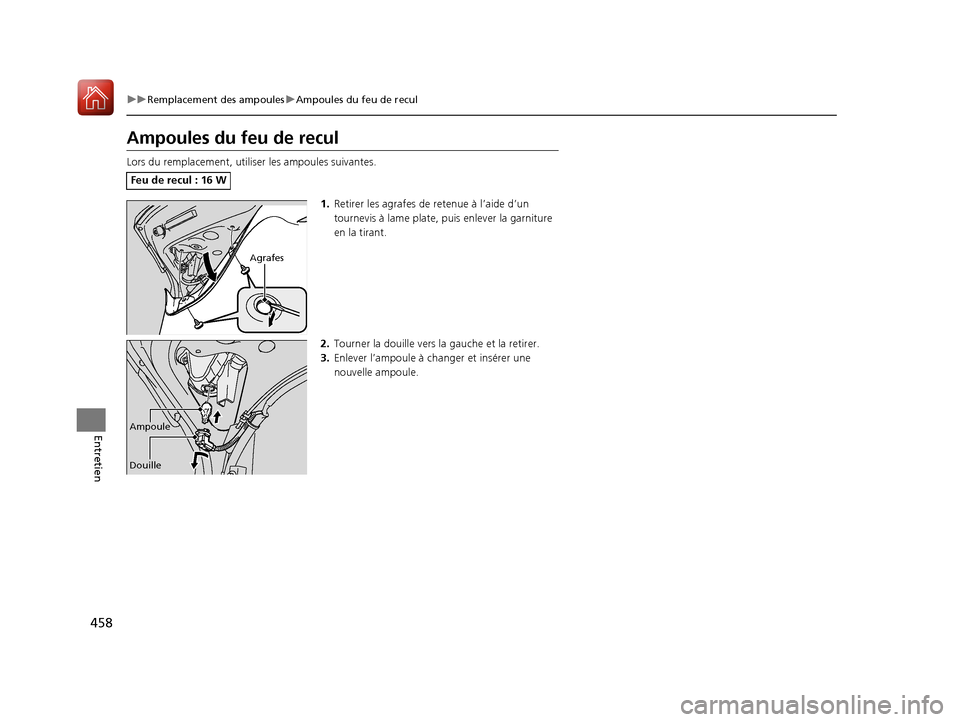

Ampoules du feu de recul
Lors du remplacement, util iser les ampoules suivantes.
1.Retirer les agrafes de retenue à l’aide d’un
tournevis à lame plate, puis enlever la garniture
en la tirant.
2. Tourner la douille vers la gauche et la retirer.
3. Enlever l’ampoule à cha nger et insérer une
nouvelle ampoule.
Feu de recul : 16 W
Agrafes
Douille Ampoule
18 ACURA ILX-33TX6C500.book Page 458 Friday, September 8, 2017 3:24 PM

459
uuRemplacement des ampoules uAmpoules de lampe de plaque d’immatriculation arrière
Entretien

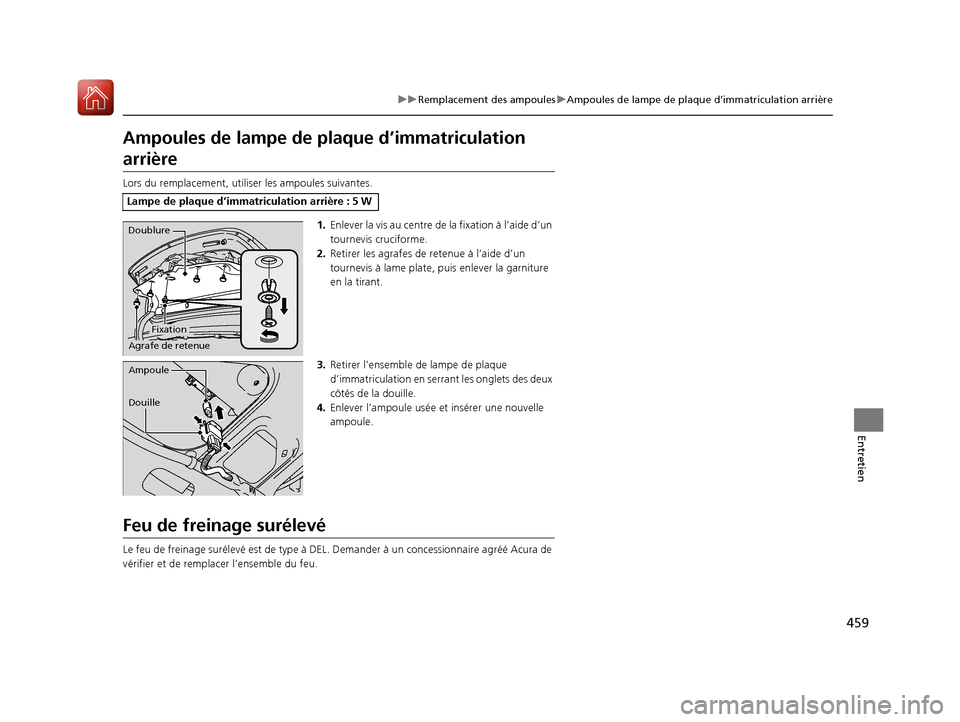

Ampoules de lampe de plaque d’immatriculation
arrière
Lors du remplacement, utiliser les ampoules suivantes.
1.Enlever la vis au centre de la fixation à l’aide d’un
tournevis cruciforme.
2. Retirer les agrafes de retenue à l’aide d’un
tournevis à lame plate, puis enlever la garniture
en la tirant.
3. Retirer l’ensemble de lampe de plaque
d’immatriculation en serrant les onglets des deux
côtés de la douille.
4. Enlever l’ampoule usée et insérer une nouvelle
ampoule.
Feu de freinage surélevé
Le feu de freinage surélevé es t de type à DEL. Demander à un concessionnaire agréé Acura de
vérifier et de remplacer l’ensemble du feu.
Lampe de plaque d’immatriculation arrière : 5 W
Fixation
Doublure
Agrafe de retenue
Douille Ampoule
