Alfa Romeo 159 2010 Drift- och underhållshandbok (in Swedish)

79
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
Tabellen nedan sammanfattar orsakerna till att takbelysningen fram/bak tänds/släcks och hur de tänds/släcks:
Tändnings-/släckningssätt av takbelysningen
fram eller bak
Tändning av mittre framljus och bakre takbelysning under några minuter.
Denna tidsinställning aktiveras om varje gång som dörren öppnas
Med den elektroniska nyckeln inte i tändningskontakten:
ljusen förblir tända under ungefär 10 sekunder.
Denna tidsinställning avbryts när
den elektroniska nyckeln sätts i på nytt
Start av motorn: släckning av främre och mittre ljus och
bakre takbelysning
Tändning av mittre framljus och bakre takbelysning
under ungefär 10 sekunder
Släckning av främre och mittre ljus och bakre takbelysning
Tändning av mittre framljus och bakre takbelysning
under ungefär 10 sekunder
Tändning av mittre framljus och bakre takbelysning
under några minuter. När bränslelåsets brytare aktiveras om släcks ljusen.
I samtliga fall som beskrivs i tabellen, tänds/släcks de främre och bakre ljusen progressivt vilket varar ungefär 2 sekunder. Händelse
Öppning av en bak-/framdörr
Stängning av alla dörrar
Utdragningen av den elektroniska nyckeln från
startanordningen
Låsning av dörrar
Upplåsning av dörrar
Inkoppling av bränslestoppets brytare
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 79

80
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGUPPMÄRKSAMMAOm en dörr
glöms öppen, släcks ljusen automatiskt
efter några minuter. För att tända den
igen stänger man en annan dörr eller
samma och öppnar den igen
Versioner med soltak fig. 60
(på versioner/marknad
där detta finns)
Versionerna med soltak har två bakre
takbelysningar som sitter ovanför bak-
dörrarna.
Tryck på linsenA-fig. 60för att tän-
da/släcka ljusen.BAKRE TAKBELYSNING
Versioner utan soltak fig. 59
Tryck på knappen:
A: för att sätta på/släcka dörrbelys-
ningen på förarsidan;
B:för att sätta på/släcka dörrbelys-
ningen på passagerarsidan.
När man stänger dörrarna förblir ljusen
tända i några sekunder, och släcks se-
dan automatiskt. Ljusen släcks när den
elektroniska nyckeln förs in i startan-
ordningen.
A0E0094mfig. 59A0E0037mfig. 60
INSTEGSBELYSNING
Takbelysningen, som sitter i dörrarna,
tänds då en dörr öppnas oavsett vilket
i läge den elektroniska nyckeln sitter.
Med öppen dörr förblir den tänd under
ungefär 3 minuter och släcks sedan
automatiskt.
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 80

81
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
REGLAGE
BRYTARE BRÄNSLELÅS
OCH ELFÖRSÖRJNING
Fordonet är utrustat med en säker-
hetsbrytare som ingriper vid krock, och
avbryter tillförseln av bränslet med ett
följande stopp av motorn.
På vissa versioner finns även en extra
säkerhetsbrytare som ingriper vid en
krock som avbryter elförsörjningen.
På detta sätt undviks bränslespill efter
att rören gått sönder och att det ska-
pas gnistor eller stötar efter att elektris-
ka komponenter skadats på fordonet.
UPPMÄRKSAMMAEfter krocken
ska man vrida den elektroniska nyckeln
för att inte ladda ur batteriet.

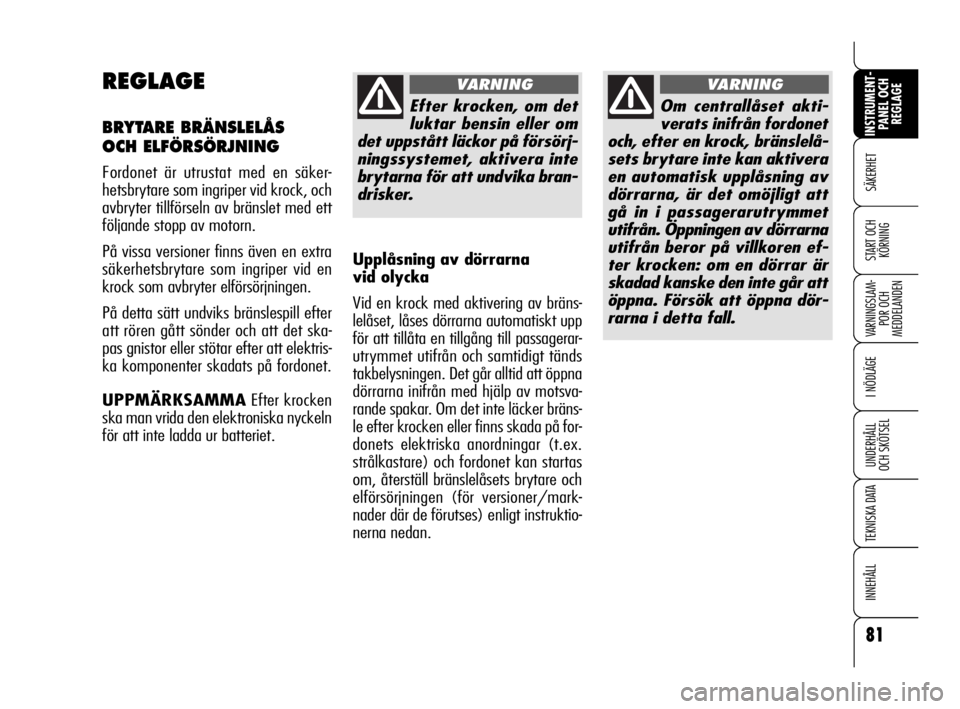

Efter krocken, om det
luktar bensin eller om
det uppstått läckor på försörj-
ningssystemet, aktivera inte
brytarna för att undvika bran-
drisker.
VARNING
Om centrallåset akti-
verats inifrån fordonet
och, efter en krock, bränslelå-
sets brytare inte kan aktivera
en automatisk upplåsning av
dörrarna, är det omöjligt att
gå in i passagerarutrymmet
utifrån. Öppningen av dörrarna
utifrån beror på villkoren ef-
ter krocken: om en dörrar är
skadad kanske den inte går att
öppna. Försök att öppna dör-
rarna i detta fall.
VARNING
Upplåsning av dörrarna
vid olycka
Vid en krock med aktivering av bräns-
lelåset, låses dörrarna automatiskt upp
för att tillåta en tillgång till passagerar-
utrymmet utifrån och samtidigt tänds
takbelysningen. Det går alltid att öppna
dörrarna inifrån med hjälp av motsva-
rande spakar. Om det inte läcker bräns-
le efter krocken eller finns skada på for-
donets elektriska anordningar (t.ex.
strålkastare) och fordonet kan startas
om, återställ bränslelåsets brytare och
elförsörjningen (för versioner/mark-
nader där de förutses) enligt instruktio-
nerna nedan.
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 81

Omaktivering
av strömbrytaren
(för versioner/marknader
där de förutses)
82
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGBrytaren sitter inuti säkringsboxen på
batteriets pluspol.
Gör så här för att aktivera om ström-
brytaren:
❒tryck på knappen A-fig. 61för att
aktivera om bränslelåsets brytare;
❒öppna motorhuven;
❒använd fästklämmorna A-fig. 62
och ta bort skyddslocket B;
❒tryck på knappenC-fig. 63för att
aktivera om strömbrytaren.
A0E0126mfig. 62
Innan en omaktivering
av strömbrytaren, kon-
trollera noggrant att det inte
läcker bränsle eller finns ska-
dor på de elektriska anord-
ningarna (t.ex. strålkastare).
VARNING
A0E0071mfig. 63
Omaktivering av
bränslelåsets brytare
Innan en omaktivering
av bränslelåsets bry-
tare, kontrollera noggrant att
det inte läcker bränsle eller
finns skador på de elektriska
anordningarna (t.ex. strål-
kastare).
VARNING
För att aktivera om bränslelåsets bry-
tare, tryck på knappen A-fig. 61.
A0E0221mfig. 61
046-082 Alfa 159 SV 6/23/10 3:38 PM Page 82

83
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
INRE UTRUSTNING
MITTRE ARMSTÖD
Armstödet sitter mellan framsätena. In-
uti armstödet finns ett förvaringsutrym-
me och ett kylt matförvaringsutrymme
(för versioner/marknader där de förut-
ses) (se nästa avsnitt).
Armstödet, på vissa versioner, kan ock-
så regleras i längsgående riktning genom
att trycka på dess ovandel B-fig. 64.
Handsfack
För att komma åt det, tryck på knappen
A-fig. 64och lyft locket B.
A0E0141mfig. 65
Spill inga drycker: ut-
rymmet har ett hål
i botten för att tömma
vätskor som eventuellt spillts.
ARMSTÖD BAK
(på version/marknad där detta finns)
För att använda det mittre armstödet
A-fig. 66sänk det som på bilden med
hjälp av punkten som anges med pilen.
A0E0139mfig. 66
A0E0039mfig. 64
Kylt matförvaringsutrymme
(för versioner/marknader
där det förutses)
Kan kommas åt genom förvaringsutrym-
met genom att lyfta fliken A-fig. 65.
Med vridknappen Bgår det att ställa in
luftflödet till utrymmet.
UPPMÄRKSAMMAUtrymmet är till
för att bibehålla dryckernas temperatur
som skall värmas upp eller kylas ner
innan de placeras i utrymmet.
083-128 Alfa 159 SV 6/23/10 3:46 PM Page 83

84
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGARMSTÖD BAK MED
FÖRVARINGSUTRYMMET
(på version/marknad där detta finns)
För att använda det mittre armstödet
B-fig. 69sänk det med hjälp av fliken
A. Inuti armstödet finns det ett förva-
ringsutrymme fig. 71. För att komma
åt det, tryck på knappen B-fig. 70och
lyft locket C-fig. 70.
A0E0146mfig. 69
A0E0200mfig. 71
A0E0199mfig. 70
Skidförvaring
(för versioner/marknader
där det förutses)
Utrymmet kan användas för transport
av långa laster. För att komma åt den-
na öppning, dra i fliken A-fig. 72för
luckan B, och sänk den sedan på arms-
tödet. Skidförvaring
(för versioner/marknader
där det förutses)
Förvaringen är till för transporter av
mycket långa föremål.
För att komma åt denna öppning, dra
i fliken A-fig. 67för luckan och sänk
den sedan på armstödet fig. 68.
A0E0142mfig. 67
A0E0143mfig. 68
083-128 Alfa 159 SV 6/23/10 3:46 PM Page 84

85
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
För att kunna öppna luckan Bse till att
brytaren A-fig. 73(som kan kommas
åt från bagageutrymmet) är vriden ver-
tikalt (det horisontella läget
Ámotsva-
rar det låsta utrymmet).
A0E0148mfig. 73
A0E0147mfig. 72
FÖRVARINGSFACK
För att öppna lådan, använd handtaget
A-fig. 74. När lådan öppnats tänds ett
invändigt ljus. Om man glömmer lådan
öppen släcks ljuset automatiskt efter ett
par minuter. På klaffen finns även ett
uttag för att föra in en penna.
A0E0149mfig. 74
Res inte med förvarings-
facket öppet: Det kan
skada passageraren vid
en olycka.
CIGARETTÄNDARE
Fram
(för versioner/marknader
där de förutses)
Sitter på den mittre tunneln, vid hand-
bromsspaken. För att komma åt det, lyft
locket uppåt A-fig. 75i pilens riktning.
A0E0031mfig. 75
083-128 Alfa 159 SV 6/23/10 3:46 PM Page 85

86
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGFör att använda cigarettändaren, tryck
på knappen B-fig. 76med nyckeln
i tändningskontakten.
UPPMÄRKSAMMAKontrollera all-
tid att cigarettändaren kopplats från.
UPPMÄRKSAMMACigarettända-
ren blir mycket varm. Hantera den för-
siktigt och undvik att den används av
barn. Fara för brand och/eller bränn-
skador.
UPPMÄRKSAMMA För inte in, i ci-
garettändarens uttag fram, anordningar
med en effekt som överstiger 100 W.
A0E0152mfig. 76
Bak
(för versioner/marknader
där de förutses)
Sitter på den mittre konsolen mellan sä-
tena (se fig. 77).
UPPMÄRKSAMMAFör inte in, i ci-
garettändarens uttag bak, anordningar
med en effekt som överstiger 140 W.
UPPMÄRKSAMMAKontakter med
för stora storlekar kan skada flikarna på
cigarettändarens kontakt.
Koppla inte tillbehör till
uttaget med en förbruk-
ning som överstiger den
maximala tillåtna. En längre
strömförbrukning kan ladda ur
batteriet och förhindra en start
av motorn.
OF
F
O
I
A
UTOA
U
T
O
A0E0068mfig. 77
UPPMÄRKSAMMAFör att bevara
belysningens varaktighet för vissa an-
ordningar (t.ex. cigarettändare och ask-
fat), tänds de när de utvändiga ljusen
tänds i funktion till belysningen i pas-
sagerarutrymmet: med tillräckligt dags-
ljus tänds inte dessa anordningar. Med
otillräckligt dagsljus tänds de.
083-128 Alfa 159 SV 6/23/10 3:46 PM Page 86

87
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNING
GLASHÅLLARE/
BURKHÅLLARE fig. 80
Sitter på den mittre tunneln, vid hand-
bromsspaken. För att komma åt det, lyft
locket A-fig. 75.
GLASÖGONHÅLLARE
(för versioner/marknader
där de förutses)
Sitter vid den främre takbelysningen. För
att komma åt det, lyft locket A-fig. 81.
ASKFAT
(för versioner/marknader
där de förutses)
Fram
Sitter på den mittre tunneln, vid hand-
bromsspaken.
Lyft locket för att komma åt det A-
fig. 78 och öppna därefter luckan B.
Askfatet kan avlägsnas: dra det uppåt
för att dra ut det.
UPPMÄRKSAMMA Använd inte
askfatet som en papperskorg: papper
kan fatta eld vid kontakt med fimparna.
A0E0153mfig. 79A0E0101mfig. 80
A0E0156mfig. 81
A0E0140mfig. 78
Bak
Amstödet på den mittre tunneln sitter
mellan framsätena. För att komma åt
det, öppna luckan A-fig. 79i riktning
med pilen.
Askfatet kan avlägsnas: tryck på mitten
och dra det uppåt för att dra ut det.
UPPMÄRKSAMMAAnvänd inte
askfatet som en papperskorg: papper
kan fatta eld vid kontakt med fimparna.
083-128 Alfa 159 SV 6/23/10 3:46 PM Page 87

88
SÄKERHET
VARNINGSLAM-
POR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTRUMENT-
PANEL OCH
REGLAGE
START OCH
KÖRNINGFÖRVARINGSFACK fig. 84
(för versioner/marknader
där den förutses)
Sitter på den mittre tunneln mellan fram-
sätena.
SOLSKYDD
Solskydden sitter på ömse sidor om den
inre backspegeln. De kan ställas in i djup-
led och sidled.
På vissar versioner, på baksidan av sol-
skydden sitter en sminkspegel med be-
lysning som gör att den kan användas
även vid sämre ljus.
A0E0154mfig. 84A0E0102mfig. 85
Spegeln finns under locket A-fig. 85.
Ljusen tänds automatiskt när locket lyfts
och släcks när det sänks eller när det
gått några minuter från det att den elek-
troniska nyckeln dragits ut ur tänd-
ningskontakten.
SOLSKYDDSGARDIN
(för versioner/marknader
där de förutses)
På vissa versioner, på skyddet bakom
baksätena, finns en solskyddsgardin.
För att använda den, dra fliken A-fig. 82
framåt och fäst den med motsvarande
krokar som sitter på takets övre del (se
fig. 83).
A0E0197mfig. 82
A0E0198mfig. 83
083-128 Alfa 159 SV 6/23/10 3:46 PM Page 88
