Page 301 of 331
273
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 273
Page 302 of 331
274
BEZPIECZEŃ
STWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA I
STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 274
Page 303 of 331
A A
L L
F F
A A
1 1
5 5
9 9
S S
P P
O O
R R
T T
W W
A A
G G
O O
N N
WYCIERACZKA SZYBY TYLNEJ ............................. 276
BAGAŻNIK ....................................................... 277
BAGAŻNIK DACHOWY/NA NARTY ........................ 284
PRZYSTOSOWANIE DO MONTAŻU FOTELIKA
“ISOFIX UNIVERSALE” ...................................... 285
WYMIANA ŻARÓWKI ŚWIATEŁ ZEWNĘTRZNYCH ..... 288
WYMIANA ŻARÓWKI OŚWIETLENIA
WEWNĘTRZNEGO ............................................. 290
WYMIANA BEZPIECZNIKA ................................... 292
275
ALFA 159 SPORTWAGON
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 275
Page 304 of 331
Nie używać wycieracz-
ki szyby tylnej, aby
oczyścić szybę z zgro-
madzonego śniegu lub lodu. W
tych warunkach jeżeli wycie-
raczki zostaną nadmiernie ob-
ciążone, interweniuje układ za-
bezpieczenia silniczka, który
blokuje ich funkcjonowanie na-
wet na kilka sekund. Jeżeli na-
stępnie wycieraczki nie będą
funkcjonowały, zwrócić się ASO
Alfa Romeo.
WYMIANA PIÓRA
WYCIERACZKI
Procedura jest następująca:
❒odchylić osłonę A-rys. 2, odkręcić
nakrętkę Bi wyjąć ramię wycie-
raczki C;
❒ustawić prawidłowo nowe ramię, do-
kręcić do oporu nakrętkę B i na-
stępnie założyć osłonę A.
WYCIERACZKA
SZYBY TYLNEJ
FUNKCJONOWANIE
Włączenie/wyłączenie
wycieraczki szyby tylnej
Po obróceniu niestabilnego pokrętła A-
rys. 1w pozycję
'ON/OFFnastę-
puje włączenie wycieraczki szyby tylnej
w trybie przerywanym. Jej kolejne wy-
łączenie następuje po ponownym obró-
ceniu pokrętła w pozycję
'ON/ OFF.
Aktywacja wycieraczki szyby tylnej na-
stępuje także przy funkcjonujących wy-
cieraczkach szyby przedniej po włącze-
niu biegu wstecznego.
Spryskiwanie „inteligentne”
szyby tylnej
Po obróceniu pokrętła niestabilnego A-
rys. 1w pozycję &uruchamia się
spryskiwacz szyby tylnej. Po obróceniu
pokrętła niestabilnego w pozycję &
jest możliwe uruchomienie tylko jedne-
go natrysku spryskiwacza i jednego wy-
cierania szyby tylnej; wycieraczka szy-
by tylnej wejdzie w tryb funkcjonowa-
nia automatycznego po przytrzymaniu
pokrętła niestabilnego w pozycji &dłu-
żej niż pół sekundy.
276
ALFA 159 SPORTWAGON
A0E0264mrys. 1A0E0267mrys. 2
Funkcjonowanie wycieraczki szyby tyl-
nej zakończy się po kilku ruchach po
zwolnieniu pokrętła; ostatni ruch „czysz-
czenia” nastąpi po około 6 sekundach
kończąc funkcjonowanie wycieraczki
szyby tylnej.
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 276
Page 305 of 331
SPRYSKIWACZ
Jeżeli spryskiwacz nie działa, sprawdzić
przede wszystkim, czy jest płyn w zbior-
niku spryskiwaczy szyby przed-
niej/spryskiwacza szyby tylnej: (patrz
„Sprawdzenie poziomów” w rozdziale
„Obsługa samochodu”).
Następnie sprawdzić czy otwory A-
rys. 3występujące w spryskiwaczu nie
są zatkane i ewentualnie oczyścić je
używając szpilki.
277
ALFA 159 SPORTWAGON
A0E0269mrys. 4
A0E0263mrys. 5
A0E0268mrys. 3
BAGA˚NIK
OTWARCIE AWARYJNE
BAGA˚NIKA Z WN¢TRZA
SAMOCHODU
Aby otworzyć bagażnik z wnętrza sa-
mochodu w przypadku rozładowania się
akumulatora lub w przypadku wystą-
pienia awarii zamka elektrycznego po-
krywy bagażnika, procedura jest nastę-
pująca:
❒złożyć całkowicie siedzenia tylne
(patrz „Powiększanie bagażnika” w
rozdziale „Deska rozdzielcza i ste-
rowanie”);
❒wyjąć zagłówki tylne;
❒wyjąć śrubokręt z pojemnika z na-
rzędziami i w komorze bagażnika
(na przegrodzie tylnej) wsunąć go
do gniazda A-rys. 4i następnie
nacisnąć na zaczep B-rys. 5.
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 277
Page 306 of 331
Powiększenie prawej strony bagażnika
umożliwia przewożenie dwóch pasaże-
rów na części lewej siedzenia tylnego.
Powiększenie lewej strony bagażnika
umożliwia przewożenie jednego pasa-
żera na części prawej siedzenia tylne-
go.OSTRZEŻENIA
❒przed wykonaniem operacji złożenia
oparcia upewnić się, czy zagłówki
tylne znajdują się w pozycji “spo-
czynkowej” (całkowicie opuszczo-
ne). Możliwe jest wyjecie zagłów-
ków, aby powiększyć komorę ła-
dunkową.
❒przed złożeniem oparcia upewnić
się, czy podłokietnik tylny nie jest
opuszczony. W przeciwnym przy-
padku umieścić go w odpowiednim
gnieździe patrz opis “Wyposażenie
wnętrza” w rozdziale “Deska roz-
dzielcza i sterowania”).
POWI¢KSZENIE
BAGA˚NIKA
Siedzenie tylne dzielone umożliwia po-
większenie częściowe (1/3) lub 2/3)
lub całkowite bagażnika.
Procedura jest następująca:
❒opuścić całkowicie zagłówek sie-
dzenia tylnego;
❒sprawdzić, czy taśmy pasów bezpie-
czeństwa są rozciągnięte nie po-
skręcane;
❒wysunąć dźwignię A-rys. 6mo-
cowania oparcia aby odblokować od-
powiednio cześć lewą lub prawą
oparcia i złożyć oparcie do przodu.
Po podniesieniu dźwigni ukaże się
„czerwona taśma” B.
278
ALFA 159 SPORTWAGON
A0E0085mrys. 6
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 278
Page 307 of 331

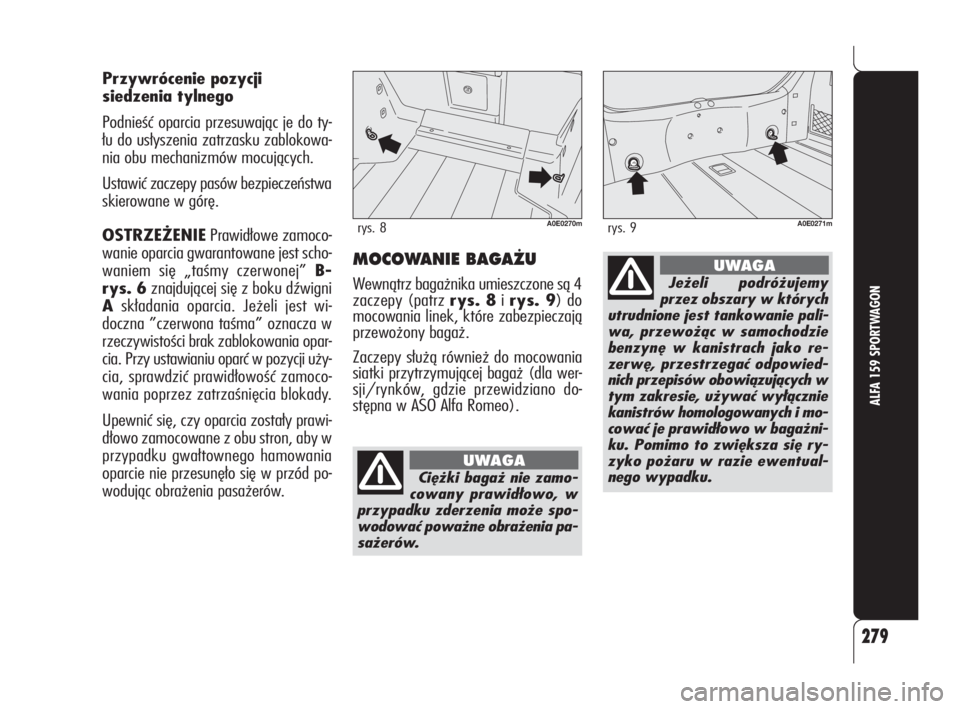

Przywrócenie pozycji
siedzenia tylnego
Podnieść oparcia przesuwając je do ty-
łu do usłyszenia zatrzasku zablokowa-
nia obu mechanizmów mocujących.
Ustawić zaczepy pasów bezpieczeństwa
skierowane w górę.
OSTRZEŻENIEPrawidłowe zamoco-
wanie oparcia gwarantowane jest scho-
waniem się „taśmy czerwonej” B-
rys. 6znajdującej się z boku dźwigni
Askładania oparcia. Jeżeli jest wi-
doczna ”czerwona taśma” oznacza w
rzeczywistości brak zablokowania opar-
cia. Przy ustawianiu oparć w pozycji uży-
cia, sprawdzić prawidłowość zamoco-
wania poprzez zatrzaśnięcia blokady.
Upewnić się, czy oparcia zostały prawi-
dłowo zamocowane z obu stron, aby w
przypadku gwałtownego hamowania
oparcie nie przesunęło się w przód po-
wodując obrażenia pasażerów.
279
ALFA 159 SPORTWAGON
A0E0270mrys. 8
MOCOWANIE BAGA˚U
Wewnątrz bagażnika umieszczone są 4
zaczepy (patrz rys. 8i rys. 9) do
mocowania linek, które zabezpieczają
przewożony bagaż.
Zaczepy służą również do mocowania
siatki przytrzymującej bagaż (dla wer-
sji/rynków, gdzie przewidziano do-
stępna w ASO Alfa Romeo).
A0E0271mrys. 9
Jeżeli podróżujemy
przez obszary w których
utrudnione jest tankowanie pali-
wa, przewożąc w samochodzie
benzynę w kanistrach jako re-
zerwę, przestrzegać odpowied-
nich przepisów obowiązujących w
tym zakresie, używać wyłącznie
kanistrów homologowanych i mo-
cować je prawidłowo w bagażni-
ku. Pomimo to zwiększa się ry-
zyko pożaru w razie ewentual-
nego wypadku.
UWAGA
Ciężki bagaż nie zamo-
cowany prawidłowo, w
przypadku zderzenia może spo-
wodować poważne obrażenia pa-
sażerów.
UWAGA
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 279
Page 308 of 331
SCHOWKI r ys. 10 - 11
W bocznych ścianach bagażnika znaj-
dują się dwa zamykane pokrywą schow-
ki.
Aby otworzyć pokrywę schowka, naci-
snąć przycisk Ai obrócić ja w dół
280
ALFA 159 SPORTWAGON
A0E0273mrys. 10A0E0274mrys. 12A0E0272mrys. 11
Nie łączyć z gniazdkiem
prądowym odbiorników
pobierających większy
prąd od maksymalnego podanego
powyżej. Dłuższy pobór prądu mo-
że spowodować rozładowanie
akumulatora, uniemożliwiając uru-
chomienie silnika.GNIAZDKO PRÑDOWE
(dla wersji/rynków, gdzie
przewidziano)
Znajduje się po lewej stronie bagażnika.
Aby użyć gniazdka otworzyć pokrywę
A-rys. 12. Gniazdo zasilane jest, przy
kluczyku włożonym do wyłącznika za-
płonu i może być używane tylko dla od-
biorników prądu pobierających maksy-
malnie prąd o natężeniu 15A (moc
180W).
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 280
Page 309 of 331
281
ALFA 159 SPORTWAGON
A0E0281mrys. 13A0E0282mrys. 14

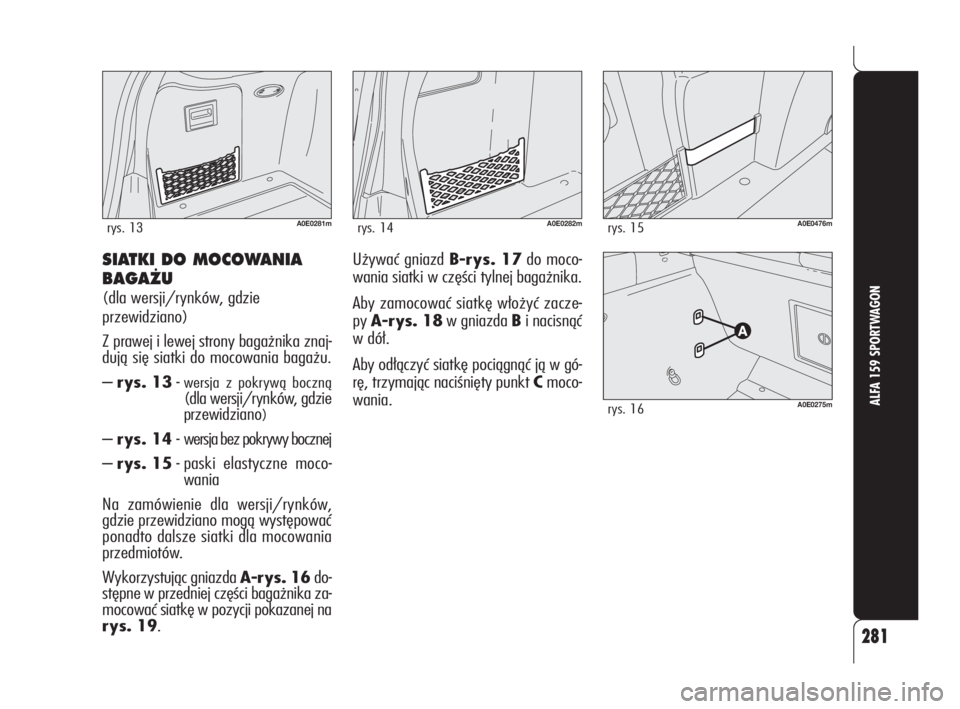

SIATKI DO MOCOWANIA
BAGA˚U
(dla wersji/rynków, gdzie
przewidziano)
Z prawej i lewej strony bagażnika znaj-
dują się siatki do mocowania bagażu.
– rys. 13-
wersja z pokrywą boczną
(dla wersji/rynków, gdzie
przewidziano
)
– rys. 14- wersja bez pokrywy bocznej
– rys. 15- paski elastyczne moco-
wania
Na zamówienie dla wersji/rynków,
gdzie przewidziano mogą występować
ponadto dalsze siatki dla mocowania
przedmiotów.
Wykorzystując gniazda A-rys. 16do-
stępne w przedniej części bagażnika za-
mocować siatkę w pozycji pokazanej na
rys. 19.Używać gniazd B-rys. 17do moco-
wania siatki w części tylnej bagażnika.
Aby zamocować siatkę włożyć zacze-
py A-rys. 18w gniazda Bi nacisnąć
w dół.
Aby odłączyć siatkę pociągnąć ją w gó-
rę, trzymając naciśnięty punkt Cmoco-
wania.
A0E0275mrys. 16
A0E0476mrys. 15
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 281
Page 310 of 331

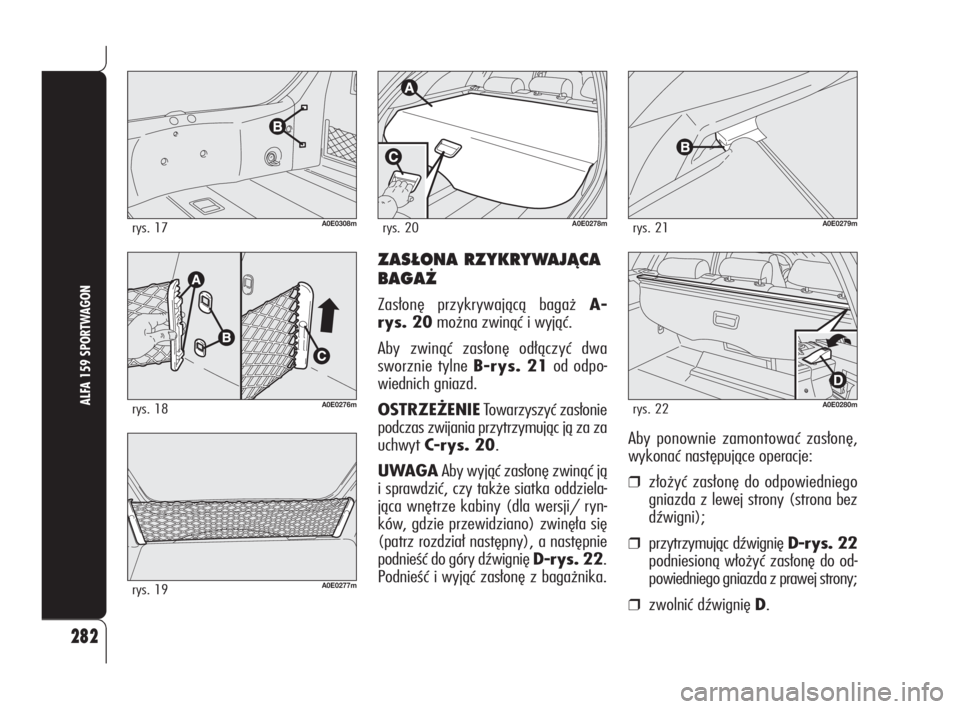

ZAS¸ONA RZYKRYWAJÑCA
BAGA˚
Zasłonę przykrywającą bagaż A-
rys. 20można zwinąć i wyjąć.
Aby zwinąć zasłonę odłączyć dwa
sworznie tylne B-rys. 21od odpo-
wiednich gniazd.
OSTRZEŻENIETowarzyszyć zasłonie
podczas zwijania przytrzymując ją za za
uchwyt C-rys. 20.
UWAGAAby wyjąć zasłonę zwinąć ją
i sprawdzić, czy także siatka oddziela-
jąca wnętrze kabiny (dla wersji/ ryn-
ków, gdzie przewidziano) zwinęła się
(patrz rozdział następny), a następnie
podnieść do góry dźwignię D-rys. 22.
Podnieść i wyjąć zasłonę z bagażnika.
A0E0278mrys. 20A0E0279mrys. 21
A0E0280mrys. 22
282
ALFA 159 SPORTWAGON
Aby ponownie zamontować zasłonę,
wykonać następujące operacje:
❒złożyć zasłonę do odpowiedniego
gniazda z lewej strony (strona bez
dźwigni);
❒przytrzymując dźwignię D-rys. 22
podniesioną włożyć zasłonę do od-
powiedniego gniazda z prawej strony;
❒zwolnić dźwignię D.
A0E0308mrys. 17
A0E0276mrys. 18
A0E0277mrys. 19
271-292 Alfa 159 PL 9-04-2009 14:59 Pagina 282
