Alfa Romeo 4C 2016 Brugs- og vedligeholdelsesvejledning (in Danish)

148
TEKNISKE DATA

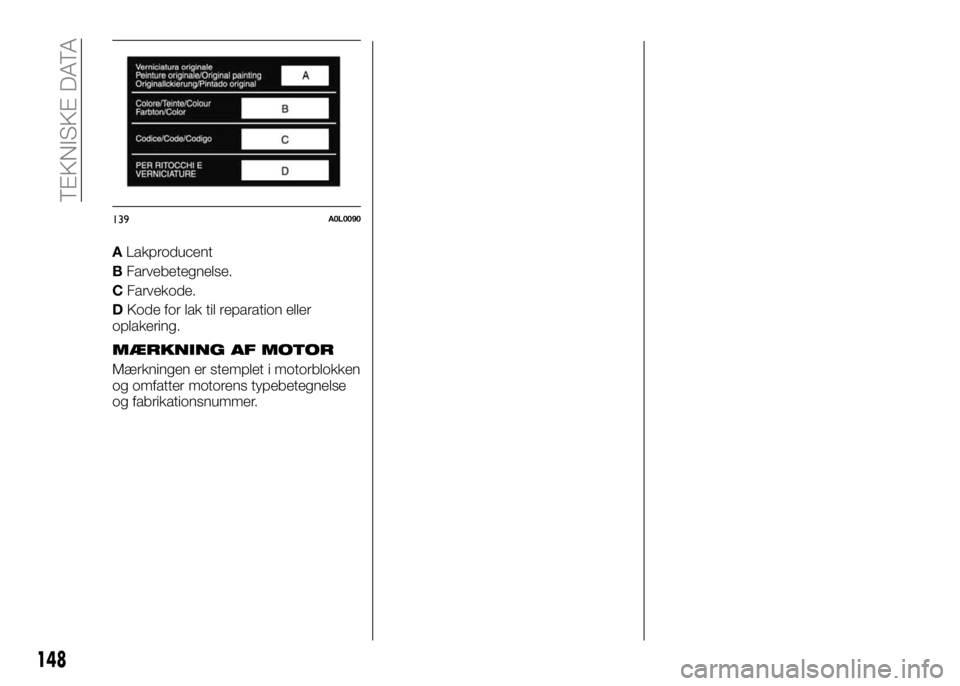

ALakproducent
BFarvebetegnelse.
CFarvekode.
DKode for lak til reparation eller
oplakering.
MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken
og omfatter motorens typebetegnelse
og fabrikationsnummer.
139A0L0090

149
MOTORKODE - KARROSSERIVERSIONER
Versioner Motor kode Karrosseri versioner
1750 Turbo Benzin960A1000 960CXB1A 01

150
TEKNISKE DATA

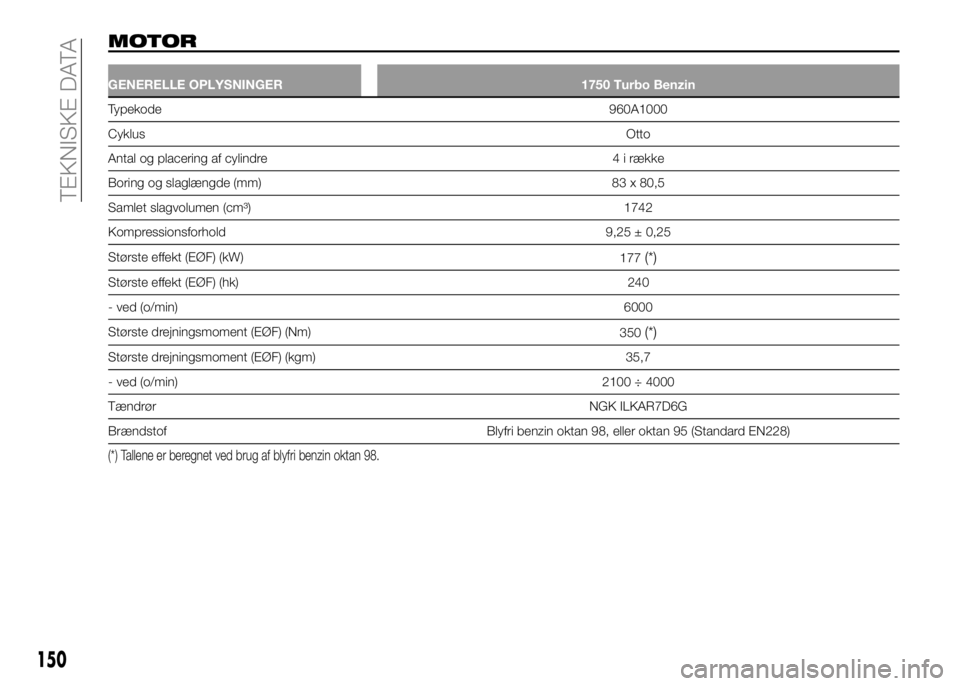

MOTOR
GENERELLE OPLYSNINGER 1750 Turbo Benzin
Typekode960A1000
CyklusOtto
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 83 x 80,5
Samlet slagvolumen (cm³) 1742
Kompressionsforhold 9,25 ± 0,25
Største effekt (EØF) (kW)
177
(*)
Største effekt (EØF) (hk) 240
- ved (o/min)6000
Største drejningsmoment (EØF) (Nm)
350
(*)
Største drejningsmoment (EØF) (kgm) 35,7
- ved (o/min)2100 ÷ 4000
TændrørNGK ILKAR7D6G
Brændstof Blyfri benzin oktan 98, eller oktan 95 (Standard EN228)
(*) Tallene er beregnet ved brug af blyfri benzin oktan 98.

151
BRÆNDSTOFSYSTEM
VersionerBrændstofsystem
1750 Turbo Benzin141)Direkte elektronisk styret indsprøjtning med turbo og intercooler
BEMÆRK
141)Ændringer eller reparationer af det elektriske anlæg, der ikke foretages korrekt og i overensstemmelse med systemets tekniske
specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.

152
TEKNISKE DATA
TRANSMISSION
Versioner Gearkasse Kobling Træk
1750 Turbo BenzinSekventiel med 6 fremgear samt
bakgear med elektrohydraulisk
betjeningssystem med
elektronisk styringElektrohydraulisk anordning
med elektronisk styring på
dobbelt tørkoblingBagtil

153

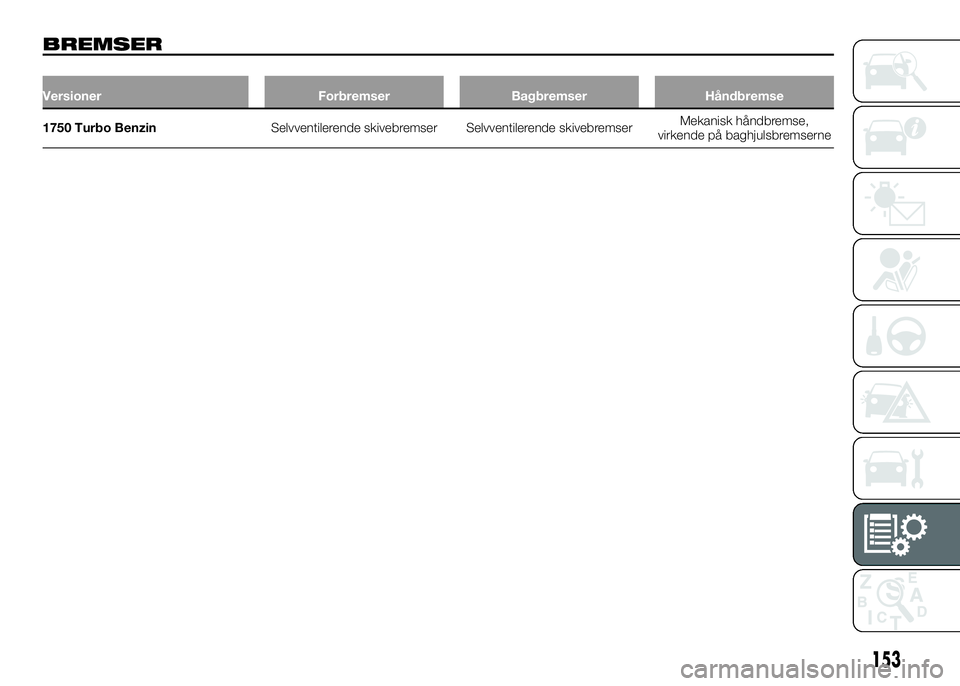

BREMSER
Versioner Forbremser Bagbremser Håndbremse
1750 Turbo BenzinSelvventilerende skivebremser Selvventilerende skivebremserMekanisk håndbremse,
virkende på baghjulsbremserne

154
TEKNISKE DATA
HJULOPHÆNG
Versioner Fortil Bagtil
1750 Turbo BenzinMed overlappende trekantsudformning med
stabilisatorstangAvanceret McPherson-system

155

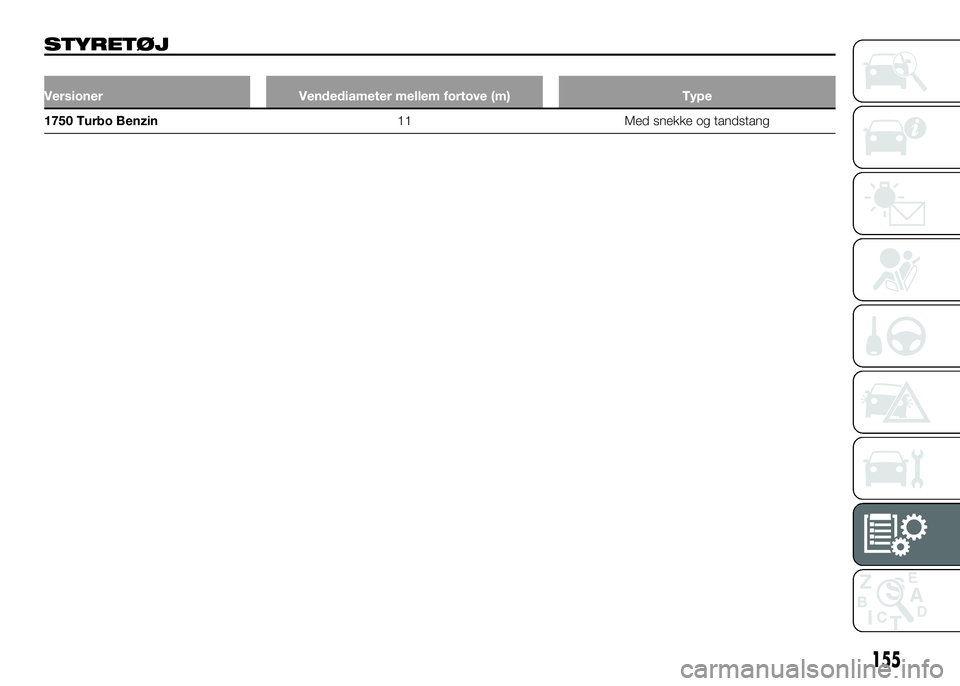

STYRETØJ
Versioner Vendediameter mellem fortove (m) Type
1750 Turbo Benzin11 Med snekke og tandstang

156
TEKNISKE DATA
FÆLGE OG DÆK
FÆLGE OG DÆK
Letmetalsfælge. Slangeløse radialdæk.
Alle godkendte dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
registreringsattesten er det alene
sidstnævnte, der er gældende.
Af hensyn til kørselssikkerheden skal
bilen være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
FORKLARING TIL
MÆRKNING PÅ DÆK
Eksempel fig. 140: 205/45 R 17 88Y
205Nominel bredde (S, afstand i mm
mellem siderne).
45Forhold mellem højde og bredde
(H/S) i procent.
RRadialdæk.
17Fælgdiameter (Ø) i tommer.
88Belastningsindeks (bæreevne).
YMaks. hastighedsindeks
Maks. hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Windtil 270 km/t.
Yindtil 300 km/t.
Hastighedsindeks for vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks (bæreevne).
60
= 250 kg76
= 400 kg
61
= 257 kg77
= 412 kg
62
= 265 kg78
= 425 kg
63
= 272 kg79
= 437 kg
64
= 280 kg80
= 450 kg
65
= 290 kg81
= 462 kg
66
= 300 kg82
= 475 kg
67
= 307 kg83
= 487 kg
140A0L0114

157
Belastningsindeks (bæreevne).
68
= 315 kg84
= 500 kg
69
= 325 kg85
= 515 kg
70
= 335 kg86
= 530 kg
71
= 345 kg87
= 545 kg
72
= 355 kg88
= 560 kg
73
= 365 kg89
= 580 kg
74
= 375 kg90
= 600 kg
75
= 387 kg91
= 615 kg
FORKLARING TIL
MÆRKNING PÅ FÆLGE
Eksempel fig. 140:7Jx17H2ET33
7fælgdiameter i tommer (1).
Jprofil af fælgkant (forhøjningen i siden
som vulsten på dækket ligger an
mod) (2).
17nominel fælgdiameter i tommer
(svarer til den indvendige diameter af
det dæk der skal monteres) (3 = Ø).
H2form og nummer på ”hump” (profil
langs omkredsen der holder det
slangeløse dæk på plads i fælgen).
ET 33Indpresningsdybde (afstanden fra
fælgmidten til anlægsfladen mod
navet).
