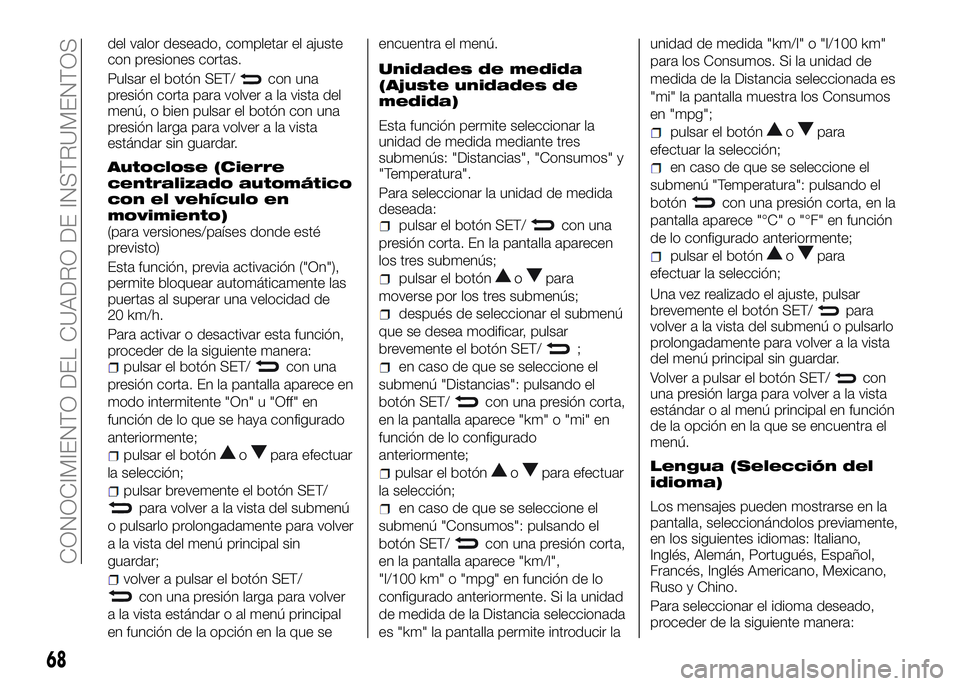

del valor deseado, completar el ajuste
con presiones cortas.
Pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la vista
estándar sin guardar.
Autoclose (Cierre
centralizado automático
con el vehículo en
movimiento)
(para versiones/países donde esté
previsto)
Esta función, previa activación ("On"),
permite bloquear automáticamente las
puertas al superar una velocidad de
20 km/h.
Para activar o desactivar esta función,
proceder de la siguiente manera:
pulsar el botón SET/con una
presión corta. En la pantalla aparece en
modo intermitente "On" u "Off" en
función de lo que se haya configurado
anteriormente;
pulsar el botónopara efectuar
la selección;
pulsar brevemente el botón SET/
para volver a la vista del submenú
o pulsarlo prolongadamente para volver
a la vista del menú principal sin
guardar;
volver a pulsar el botón SET/
con una presión larga para volver
a la vista estándar o al menú principal
en función de la opción en la que seencuentra el menú.
Unidades de medida
(Ajuste unidades de
medida)
Esta función permite seleccionar la
unidad de medida mediante tres
submenús: "Distancias", "Consumos" y
"Temperatura".
Para seleccionar la unidad de medida
deseada:
pulsar el botón SET/con una
presión corta. En la pantalla aparecen
los tres submenús;
pulsar el botónopara
moverse por los tres submenús;
después de seleccionar el submenú
que se desea modificar, pulsar
brevemente el botón SET/
;
en caso de que se seleccione el
submenú "Distancias": pulsando el
botón SET/
con una presión corta,
en la pantalla aparece "km" o "mi" en
función de lo configurado
anteriormente;
pulsar el botónopara efectuar
la selección;
en caso de que se seleccione el
submenú "Consumos": pulsando el
botón SET/
con una presión corta,
en la pantalla aparece "km/l",
"l/100 km" o "mpg" en función de lo
configurado anteriormente. Si la unidad
de medida de la Distancia seleccionada
es "km" la pantalla permite introducir launidad de medida "km/l" o "l/100 km"
para los Consumos. Si la unidad de
medida de la Distancia seleccionada es
"mi" la pantalla muestra los Consumos
en "mpg";
pulsar el botónopara
efectuar la selección;
en caso de que se seleccione el
submenú "Temperatura": pulsando el
botón
con una presión corta, en la
pantalla aparece "°C" o "°F" en función
de lo configurado anteriormente;
pulsar el botónopara
efectuar la selección;
Una vez realizado el ajuste, pulsar
brevemente el botón SET/
para
volver a la vista del submenú o pulsarlo
prolongadamente para volver a la vista
del menú principal sin guardar.
Volver a pulsar el botón SET/
con
una presión larga para volver a la vista
estándar o al menú principal en función
de la opción en la que se encuentra el
menú.
Lengua (Selección del
idioma)
Los mensajes pueden mostrarse en la
pantalla, seleccionándolos previamente,
en los siguientes idiomas: Italiano,
Inglés, Alemán, Portugués, Español,
Francés, Inglés Americano, Mexicano,
Ruso y Chino.
Para seleccionar el idioma deseado,
proceder de la siguiente manera:
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

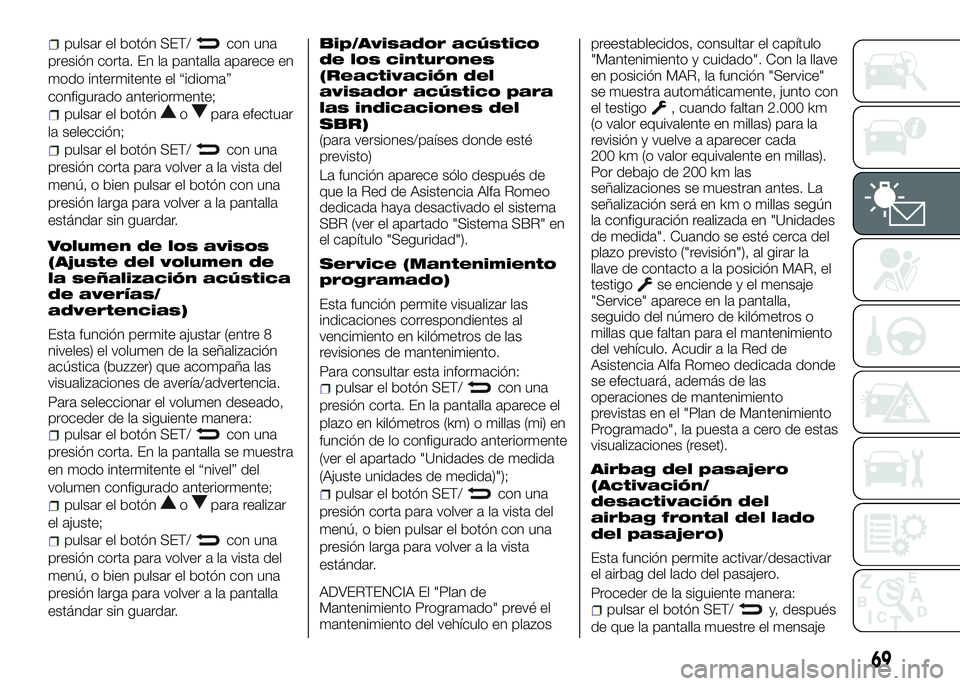

pulsar el botón SET/con una
presión corta. En la pantalla aparece en
modo intermitente el “idioma”
configurado anteriormente;
pulsar el botónopara efectuar
la selección;
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
Volumen de los avisos
(Ajuste del volumen de
la señalización acústica
de averías/
advertencias)
Esta función permite ajustar (entre 8
niveles) el volumen de la señalización
acústica (buzzer) que acompaña las
visualizaciones de avería/advertencia.
Para seleccionar el volumen deseado,
proceder de la siguiente manera:
pulsar el botón SET/con una
presión corta. En la pantalla se muestra
en modo intermitente el “nivel” del
volumen configurado anteriormente;
pulsar el botónopara realizar
el ajuste;
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
Bip/Avisador acústico
de los cinturones
(Reactivación del
avisador acústico para
las indicaciones del
SBR)
(para versiones/países donde esté
previsto)
La función aparece sólo después de
que la Red de Asistencia Alfa Romeo
dedicada haya desactivado el sistema
SBR (ver el apartado "Sistema SBR" en
el capítulo "Seguridad").
Service (Mantenimiento
programado)
Esta función permite visualizar las
indicaciones correspondientes al
vencimiento en kilómetros de las
revisiones de mantenimiento.
Para consultar esta información:
pulsar el botón SET/con una
presión corta. En la pantalla aparece el
plazo en kilómetros (km) o millas (mi) en
función de lo configurado anteriormente
(ver el apartado "Unidades de medida
(Ajuste unidades de medida)");
pulsar el botón SET/con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la vista
estándar.
ADVERTENCIA El "Plan de
Mantenimiento Programado" prevé el
mantenimiento del vehículo en plazospreestablecidos, consultar el capítulo
"Mantenimiento y cuidado". Con la llave
en posición MAR, la función "Service"
se muestra automáticamente, junto con
el testigo
, cuando faltan 2.000 km
(o valor equivalente en millas) para la
revisión y vuelve a aparecer cada
200 km (o valor equivalente en millas).
Por debajo de 200 km las
señalizaciones se muestran antes. La
señalización será en km o millas según
la configuración realizada en "Unidades
de medida". Cuando se esté cerca del
plazo previsto ("revisión"), al girar la
llave de contacto a la posición MAR, el
testigo
se enciende y el mensaje
"Service" aparece en la pantalla,
seguido del número de kilómetros o
millas que faltan para el mantenimiento
del vehículo. Acudir a la Red de
Asistencia Alfa Romeo dedicada donde
se efectuará, además de las
operaciones de mantenimiento
previstas en el "Plan de Mantenimiento
Programado", la puesta a cero de estas
visualizaciones (reset).
Airbag del pasajero
(Activación/
desactivación del
airbag frontal del lado
del pasajero)
Esta función permite activar/desactivar
el airbag del lado del pasajero.
Proceder de la siguiente manera:
pulsar el botón SET/y, después
de que la pantalla muestre el mensaje
69

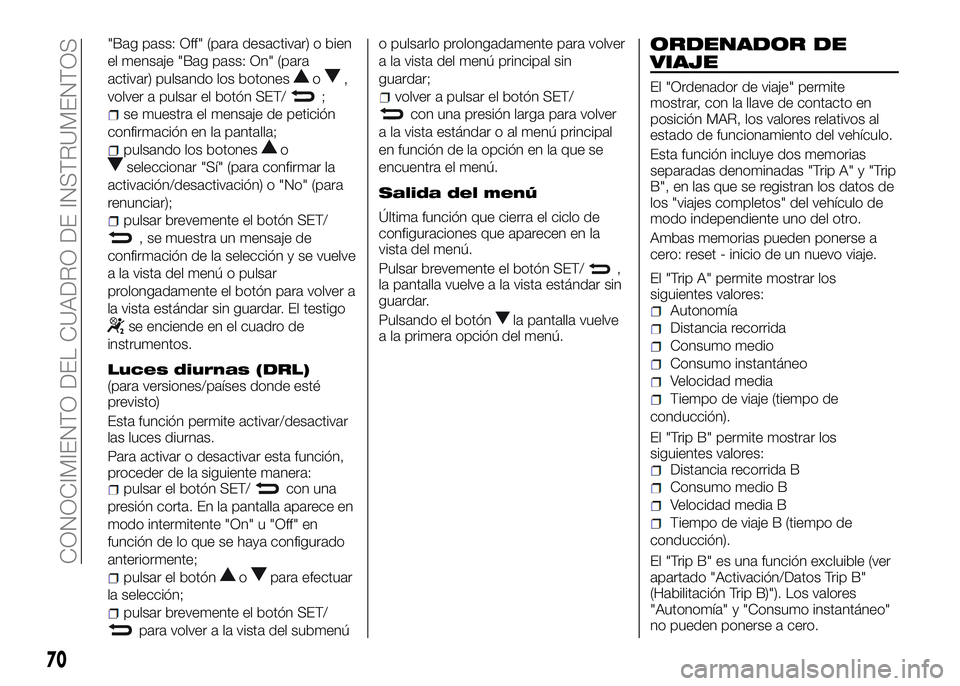

"Bag pass: Off" (para desactivar) o bien
el mensaje "Bag pass: On" (para
activar) pulsando los botones
o,
volver a pulsar el botón SET/
;
se muestra el mensaje de petición
confirmación en la pantalla;
pulsando los botoneso
seleccionar "Sí" (para confirmar la
activación/desactivación) o "No" (para
renunciar);
pulsar brevemente el botón SET/
, se muestra un mensaje de
confirmación de la selección y se vuelve
a la vista del menú o pulsar
prolongadamente el botón para volver a
la vista estándar sin guardar. El testigo
se enciende en el cuadro de
instrumentos.
Luces diurnas (DRL)(para versiones/países donde esté
previsto)
Esta función permite activar/desactivar
las luces diurnas.
Para activar o desactivar esta función,
proceder de la siguiente manera:
pulsar el botón SET/con una
presión corta. En la pantalla aparece en
modo intermitente "On" u "Off" en
función de lo que se haya configurado
anteriormente;
pulsar el botónopara efectuar
la selección;
pulsar brevemente el botón SET/
para volver a la vista del submenúo pulsarlo prolongadamente para volver
a la vista del menú principal sin
guardar;
volver a pulsar el botón SET/
con una presión larga para volver
a la vista estándar o al menú principal
en función de la opción en la que se
encuentra el menú.
Salida del menú
Última función que cierra el ciclo de
configuraciones que aparecen en la
vista del menú.
Pulsar brevemente el botón SET/
,
la pantalla vuelve a la vista estándar sin
guardar.
Pulsando el botón
la pantalla vuelve
a la primera opción del menú.
ORDENADOR DE
VIAJE
El "Ordenador de viaje" permite
mostrar, con la llave de contacto en
posición MAR, los valores relativos al
estado de funcionamiento del vehículo.
Esta función incluye dos memorias
separadas denominadas "Trip A" y "Trip
B", en las que se registran los datos de
los "viajes completos" del vehículo de
modo independiente uno del otro.
Ambas memorias pueden ponerse a
cero: reset - inicio de un nuevo viaje.
El "Trip A" permite mostrar los
siguientes valores:
Autonomía
Distancia recorrida
Consumo medio
Consumo instantáneo
Velocidad media
Tiempo de viaje (tiempo de
conducción).
El "Trip B" permite mostrar los
siguientes valores:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción).
El "Trip B" es una función excluible (ver
apartado "Activación/Datos Trip B"
(Habilitación Trip B)"). Los valores
"Autonomía" y "Consumo instantáneo"
no pueden ponerse a cero.
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

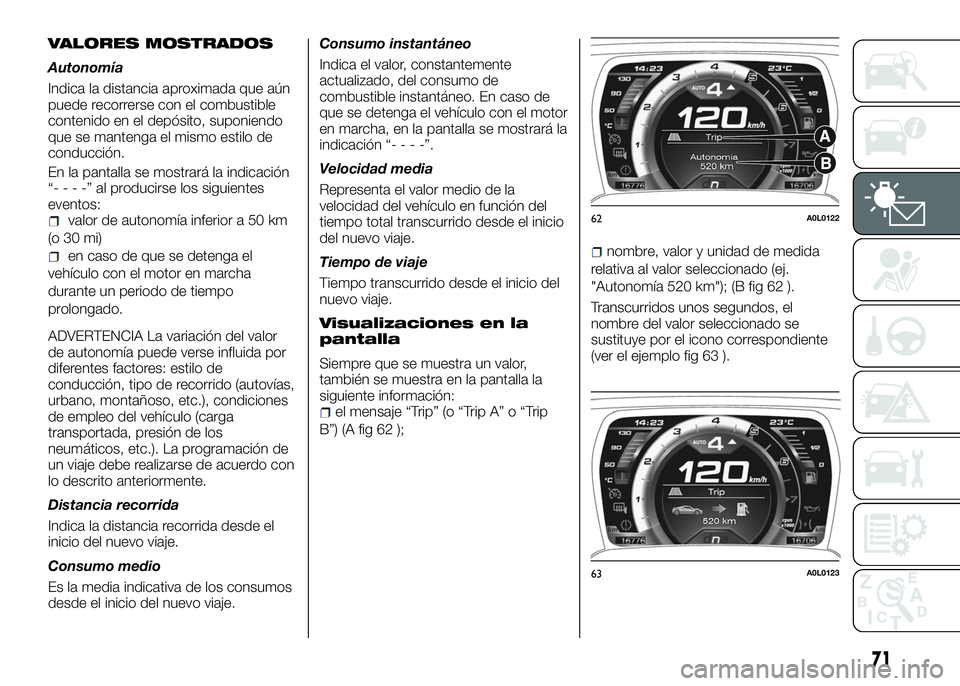

VALORES MOSTRADOS
Autonomía
Indica la distancia aproximada que aún
puede recorrerse con el combustible
contenido en el depósito, suponiendo
que se mantenga el mismo estilo de
conducción.
En la pantalla se mostrará la indicación
“----”alproducirse los siguientes
eventos:
valor de autonomía inferior a 50 km
(o 30 mi)
en caso de que se detenga el
vehículo con el motor en marcha
durante un periodo de tiempo
prolongado.
ADVERTENCIA La variación del valor
de autonomía puede verse influida por
diferentes factores: estilo de
conducción, tipo de recorrido (autovías,
urbano, montañoso, etc.), condiciones
de empleo del vehículo (carga
transportada, presión de los
neumáticos, etc.). La programación de
un viaje debe realizarse de acuerdo con
lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el
inicio del nuevo viaje.
Consumo medio
Es la media indicativa de los consumos
desde el inicio del nuevo viaje.Consumo instantáneo
Indica el valor, constantemente
actualizado, del consumo de
combustible instantáneo. En caso de
que se detenga el vehículo con el motor
en marcha, en la pantalla se mostrará la
indicación “----”.
Velocidad media
Representa el valor medio de la
velocidad del vehículo en función del
tiempo total transcurrido desde el inicio
del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del
nuevo viaje.
Visualizaciones en la
pantalla
Siempre que se muestra un valor,
también se muestra en la pantalla la
siguiente información:
el mensaje “Trip” (o “Trip A” o “Trip
B”) (A fig 62 );
nombre, valor y unidad de medida
relativa al valor seleccionado (ej.
"Autonomía 520 km"); (B fig 62 ).
Transcurridos unos segundos, el
nombre del valor seleccionado se
sustituye por el icono correspondiente
(ver el ejemplo fig 63 ).
62A0L0122
63A0L0123
71

Botón TRIP RESET
El botón TRIP RESET, situado en la
palanca derecha fig 64, permite
mostrar, con la llave de contacto en
posición MAR, los valores descritos
anteriormente, así como ponerlos a
cero para iniciar un nuevo viaje:
pulsación corta: visualización de los
distintos valores;
pulsación larga: puesta a cero (reset)
de los valores e inicio de un nuevo viaje.
Nuevo viaje
Comienza cuando se realiza una puesta
a cero:
“manual” cuando el usuario pulsa el
botón correspondiente;
“automática”, cuando la “distancia
recorrida” alcanza el valor 99999,9 km
o cuando el “tiempo de viaje” alcanza el
valor 999.59 (999 horas y 59 minutos);
después de una desconexión y
sucesiva reconexión de la batería.
ADVERTENCIA La operación de puesta
a cero efectuada en presencia de las
visualizaciones del "Trip A" o del "Trip
B" sólo pone a cero los valores
correspondientes a la función
mostrada.
Procedimiento de inicio
del viaje
Con la llave de contacto en posición
MAR, poner a cero (reset) los valores
manteniendo pulsado el botón TRIP
durante más de 2 segundos.
Salida Trip
La función Trip se abandona
automáticamente una vez mostrados
todos los valores o manteniendo
pulsado el botón SET/
durante
más de 1 segundo.
64A0L0124
72
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

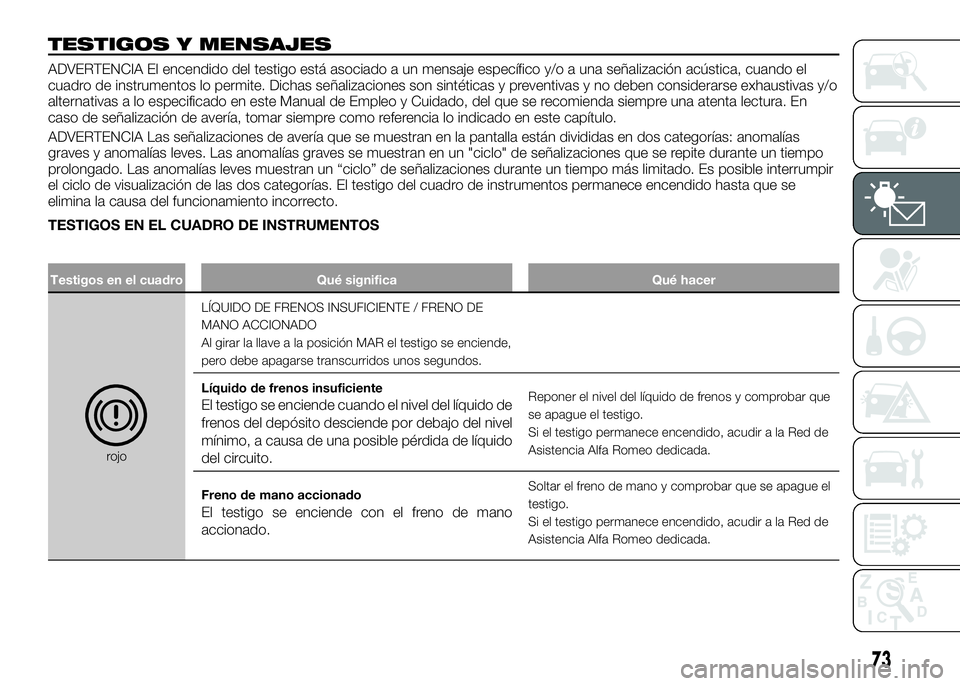

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico y/o a una señalización acústica, cuando el
cuadro de instrumentos lo permite. Dichas señalizaciones son sintéticas y preventivas y no deben considerarse exhaustivas y/o
alternativas a lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En
caso de señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves muestran un “ciclo” de señalizaciones durante un tiempo más limitado. Es posible interrumpir
el ciclo de visualización de las dos categorías. El testigo del cuadro de instrumentos permanece encendido hasta que se
elimina la causa del funcionamiento incorrecto.
TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigos en el cuadro Qué significa Qué hacer
rojoLÍQUIDO DE FRENOS INSUFICIENTE / FRENO DE
MANO ACCIONADO
Al girar la llave a la posición MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de
frenos del depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido
del circuito.Reponer el nivel del líquido de frenos y comprobar que
se apague el testigo.
Si el testigo permanece encendido, acudir a la Red de
Asistencia Alfa Romeo dedicada.
Freno de mano accionado
El testigo se enciende con el freno de mano
accionado.
Soltar el freno de mano y comprobar que se apague el
testigo.
Si el testigo permanece encendido, acudir a la Red de
Asistencia Alfa Romeo dedicada.
73

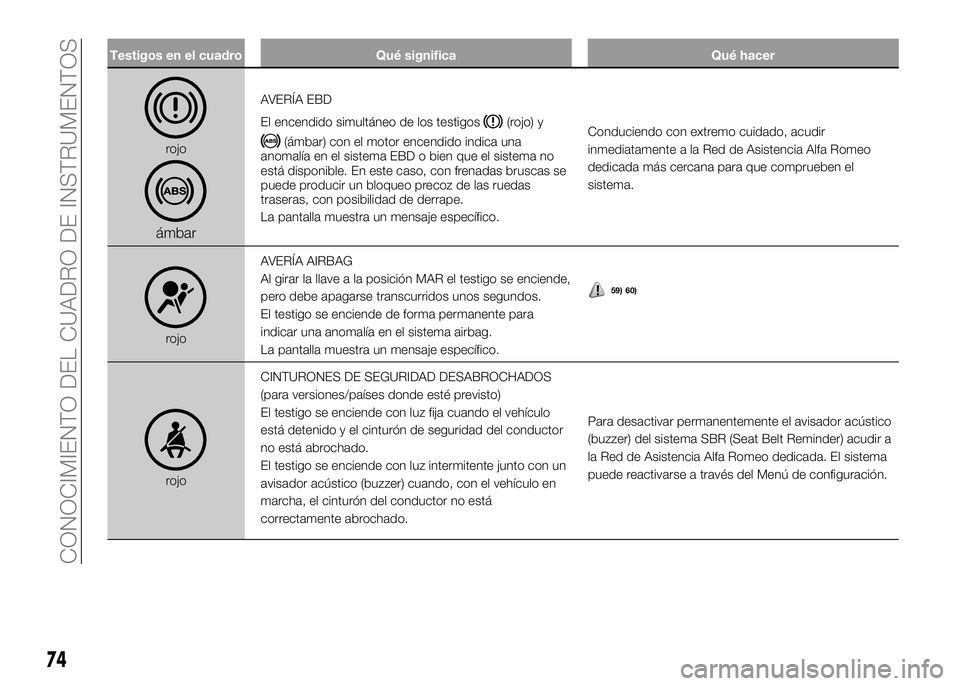

Testigos en el cuadro Qué significa Qué hacer
rojo
ámbar
AVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y
(ámbar) con el motor encendido indica una
anomalía en el sistema EBD o bien que el sistema no
está disponible. En este caso, con frenadas bruscas se
puede producir un bloqueo precoz de las ruedas
traseras, con posibilidad de derrape.
La pantalla muestra un mensaje específico.Conduciendo con extremo cuidado, acudir
inmediatamente a la Red de Asistencia Alfa Romeo
dedicada más cercana para que comprueben el
sistema.
rojoAVERÍA AIRBAG
Al girar la llave a la posición MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
El testigo se enciende de forma permanente para
indicar una anomalía en el sistema airbag.
La pantalla muestra un mensaje específico.
rojoCINTURONES DE SEGURIDAD DESABROCHADOS
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija cuando el vehículo
está detenido y el cinturón de seguridad del conductor
no está abrochado.
El testigo se enciende con luz intermitente junto con un
avisador acústico (buzzer) cuando, con el vehículo en
marcha, el cinturón del conductor no está
correctamente abrochado.Para desactivar permanentemente el avisador acústico
(buzzer) del sistema SBR (Seat Belt Reminder) acudir a
la Red de Asistencia Alfa Romeo dedicada. El sistema
puede reactivarse a través del Menú de configuración.
74
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
59) 60)

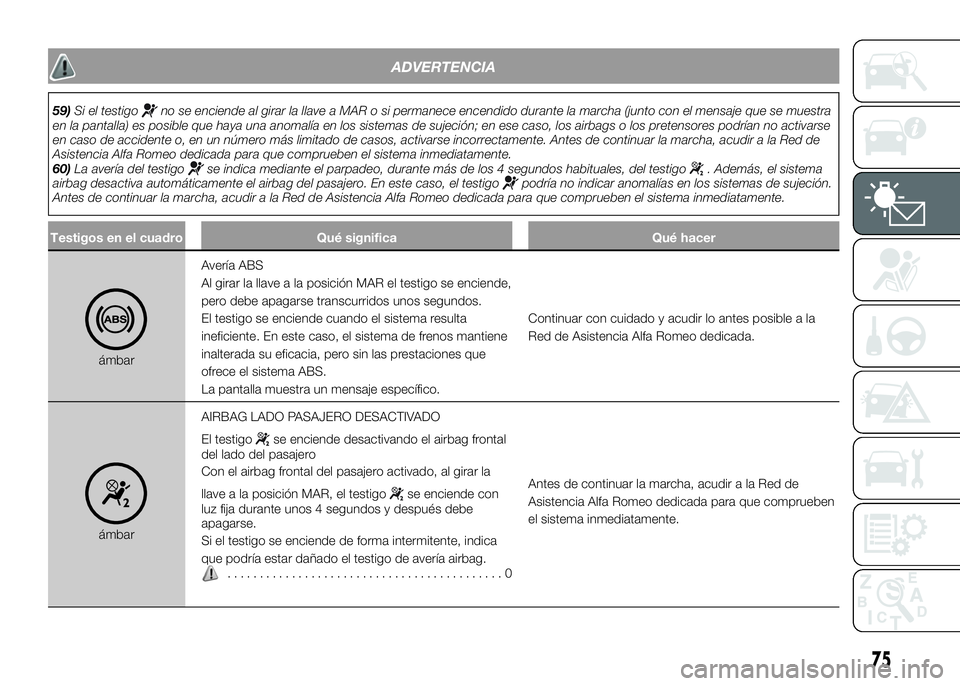

ADVERTENCIA
59)Si el testigono se enciende al girar la llave a MAR o si permanece encendido durante la marcha (junto con el mensaje que se muestra
en la pantalla) es posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores podrían no activarse
en caso de accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de
Asistencia Alfa Romeo dedicada para que comprueben el sistema inmediatamente.
60)La avería del testigo
se indica mediante el parpadeo, durante más de los 4 segundos habituales, del testigo. Además, el sistema
airbag desactiva automáticamente el airbag del pasajero. En este caso, el testigopodría no indicar anomalías en los sistemas de sujeción.
Antes de continuar la marcha, acudir a la Red de Asistencia Alfa Romeo dedicada para que comprueben el sistema inmediatamente.
Testigos en el cuadro Qué significa Qué hacer
ámbarAvería ABS
Al girar la llave a la posición MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
El testigo se enciende cuando el sistema resulta
ineficiente. En este caso, el sistema de frenos mantiene
inalterada su eficacia, pero sin las prestaciones que
ofrece el sistema ABS.
La pantalla muestra un mensaje específico.Continuar con cuidado y acudir lo antes posible a la
Red de Asistencia Alfa Romeo dedicada.
ámbarAIRBAG LADO PASAJERO DESACTIVADO
El testigo
se enciende desactivando el airbag frontal
del lado del pasajero
Con el airbag frontal del pasajero activado, al girar la
llave a la posición MAR, el testigo
se enciende con
luz fija durante unos 4 segundos y después debe
apagarse.
Si el testigo se enciende de forma intermitente, indica
que podría estar dañado el testigo de avería airbag.
........................................... 0Antes de continuar la marcha, acudir a la Red de
Asistencia Alfa Romeo dedicada para que comprueben
el sistema inmediatamente.
75

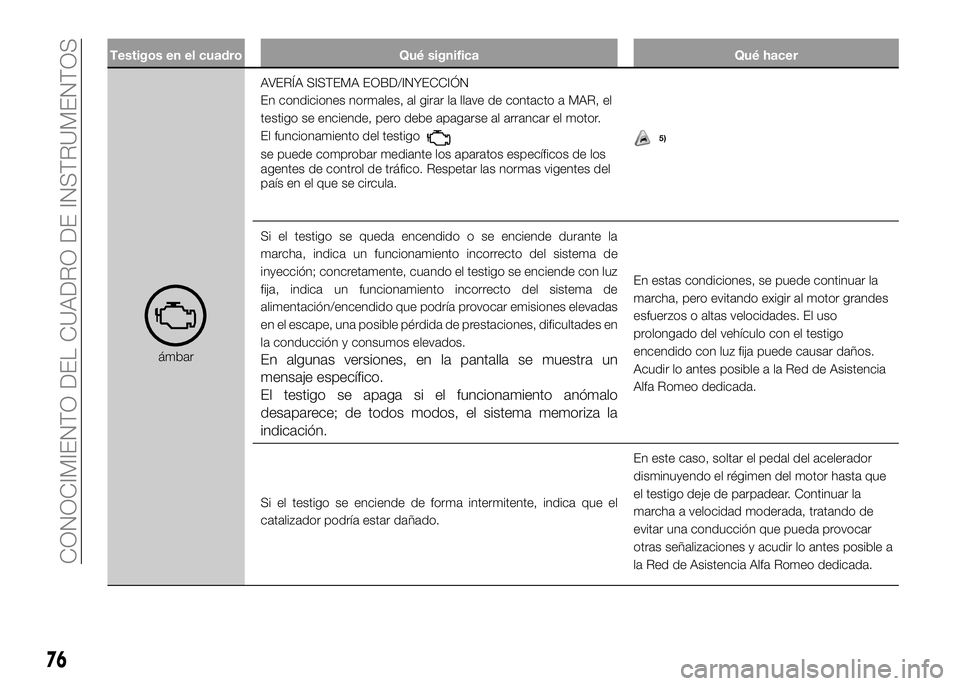

Testigos en el cuadro Qué significa Qué hacer
ámbarAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al girar la llave de contacto a MAR, el
testigo se enciende, pero debe apagarse al arrancar el motor.
El funcionamiento del testigo
se puede comprobar mediante los aparatos específicos de los
agentes de control de tráfico. Respetar las normas vigentes del
país en el que se circula.
Si el testigo se queda encendido o se enciende durante la
marcha, indica un funcionamiento incorrecto del sistema de
inyección; concretamente, cuando el testigo se enciende con luz
fija, indica un funcionamiento incorrecto del sistema de
alimentación/encendido que podría provocar emisiones elevadas
en el escape, una posible pérdida de prestaciones, dificultades en
la conducción y consumos elevados.
En algunas versiones, en la pantalla se muestra un
mensaje específico.
El testigo se apaga si el funcionamiento anómalo
desaparece; de todos modos, el sistema memoriza la
indicación.
En estas condiciones, se puede continuar la
marcha, pero evitando exigir al motor grandes
esfuerzos o altas velocidades. El uso
prolongado del vehículo con el testigo
encendido con luz fija puede causar daños.
Acudir lo antes posible a la Red de Asistencia
Alfa Romeo dedicada.
Si el testigo se enciende de forma intermitente, indica que el
catalizador podría estar dañado.En este caso, soltar el pedal del acelerador
disminuyendo el régimen del motor hasta que
el testigo deje de parpadear. Continuar la
marcha a velocidad moderada, tratando de
evitar una conducción que pueda provocar
otras señalizaciones y acudir lo antes posible a
la Red de Asistencia Alfa Romeo dedicada.
76
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
5)

Testigos en el cuadro Qué significa Qué hacer
ámbarSISTEMA TPMSADVERTENCIA No continuar la marcha con uno o
varios neumáticos desinflados ya que podría verse
afectada la conducción del vehículo. Parar el vehículo
evitando frenadas y maniobras bruscas. Efectuar
inmediatamente la reparación con el kit
correspondiente (ver apartado "Reparación de una
rueda" en el capítulo "En caso de emergencia") y
acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada.
Avería sistema TPMS
El testigo se enciende cuando se detecta una
anomalía en el sistema TPMS.
En caso de que se monten una o varias ruedas sin el
sensor, en la pantalla se muestra un mensaje de
advertencia hasta que se restablezcan las
condiciones iniciales.
En este caso, acudir lo antes posible a la Red de
Asistencia Alfa Romeo dedicada.
Presión de los neumáticos insuficiente - Ver manual
El testigo se enciende, al mismo tiempo que en la
pantalla aparece un mensaje específico, para indicar
que la presión del neumático es inferior al valor
recomendado y/o que hay una fuga lenta de
presión. En estas circunstancias podrían no estar
garantizados la mejor duración del neumático y un
consumo de combustible óptimo.
En caso de que hubiera dos o más neumáticos en
alguna de las condiciones descritas, en la pantalla
se mostrará de forma sucesiva la indicación
correspondiente a cada uno de los neumáticos.
En cualquier situación en la que el mensaje en el
cuadro indique "Ver manual", consultar
OBLIGATORIAMENTE lo descrito en el apartado
"Ruedas" del capítulo "Datos técnicos", ateniéndose
escrupulosamente a su contenido.
77
