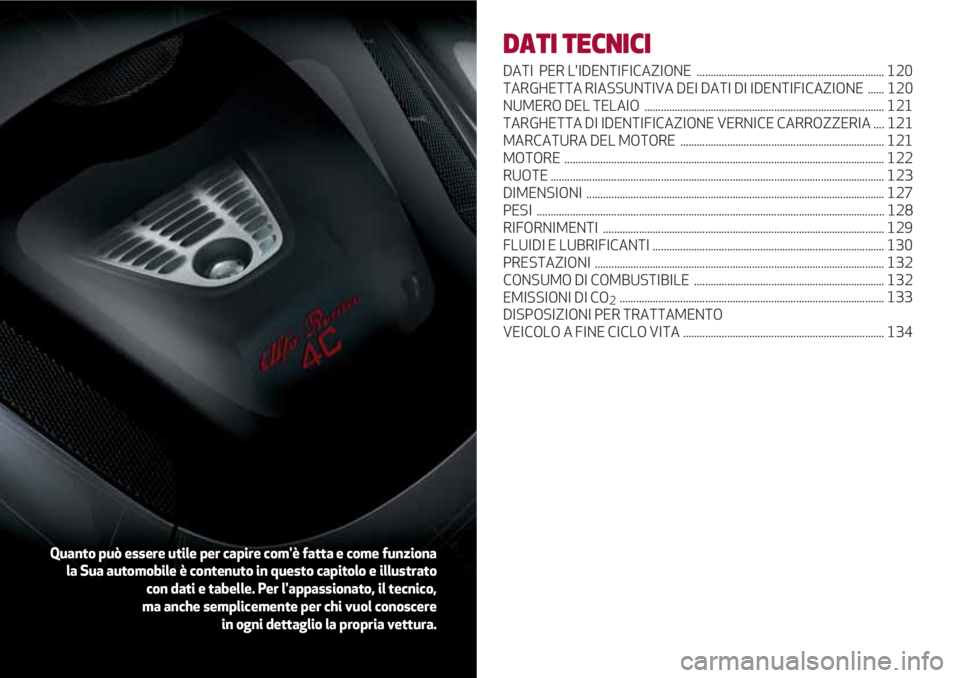

DATI TECNICI
DATI PER L'IDENTIFICAZIONE .................................................................... 120
TARGHETTA RIASSUNTIVA DEI DATI DI IDENTIFICAZIONE ...... 120
NUMERO DEL TELAIO ....................................................................................... 121
TARGHETTA DI IDENTIFICAZIONE VERNICE CARROZZERIA .... 121
MARCATURA DEL MOTORE .......................................................................... 121
MOTORE .................................................................................................................... 122
RUOTE ......................................................................................................................... 123
DIMENSIONI ............................................................................................................ 127
PESI .............................................................................................................................. 128
RIFORNIMENTI ...................................................................................................... 129
FLUIDI E LUBRIFICANTI .................................................................................... 130
PRESTAZIONI ......................................................................................................... 132
CONSUMO DI COMBUSTIBILE ..................................................................... 132
EMISSIONI DI CO
2................................................................................................ 133
DISPOSIZIONI PER TRATTAMENTO
VEICOLO A FINE CICLO VITA ......................................................................... 134
Quanto può essere utile per capire com'è fatta e come funziona
la Sua automobile è contenuto in questo capitolo e illustrato
con dati e tabelle. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol conoscere
in ogni dettaglio la propria vettura.
Page 122 of 156
DATI TECNICI
120

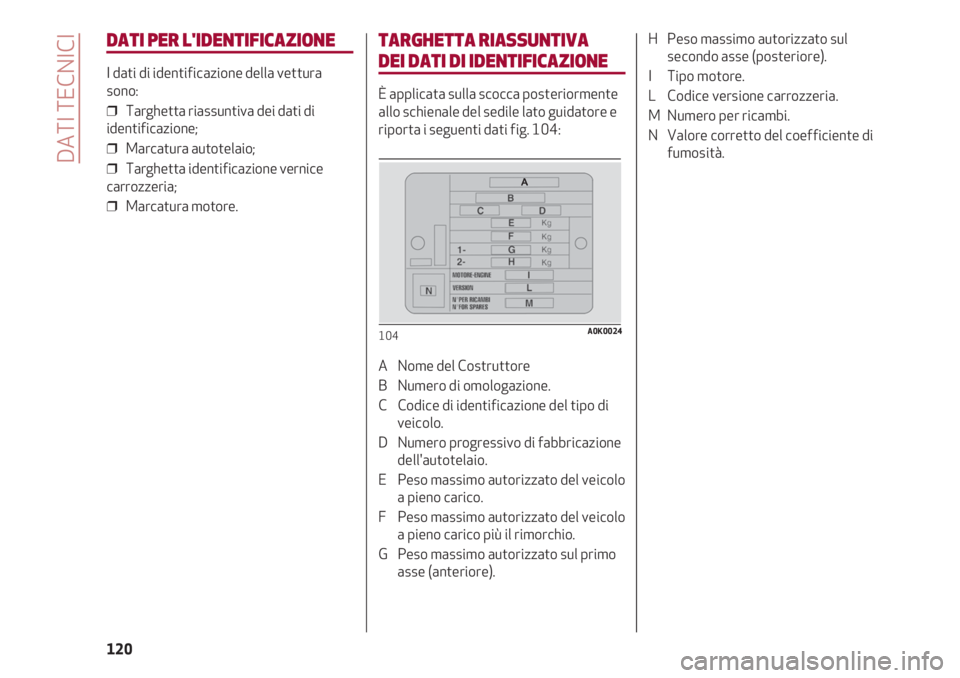

DATI PER L'IDENTIFICAZIONE
I dati di identificazione della vettura
sono:
❒ Targhetta riassuntiva dei dati di
identificazione;
❒ Marcatura autotelaio;
❒ Targhetta identificazione vernice
carrozzeria;
❒ Marcatura motore.
TARGHETTA RIASSUNTIVA
DEI DATI DI IDENTIFICAZIONE
È applicata sulla scocca posteriormente
allo schienale del sedile lato guidatore e
riporta i seguenti dati fig. 104:
A Nome del Costruttore
B Numero di omologazione.
C Codice di identificazione del tipo di
veicolo.
D Numero progressivo di fabbricazione
dell'autotelaio.
E Peso massimo autorizzato del veicolo
a pieno carico.
F Peso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
G Peso massimo autorizzato sul primo
asse (anteriore).
104A0 00@B
H Peso massimo autorizzato sul
secondo asse (posteriore).
I Tipo motore.
L Codice versione carrozzeria.
M Numero per ricambi.
N Valore corretto del coefficiente di
fumosità.
Page 123 of 156

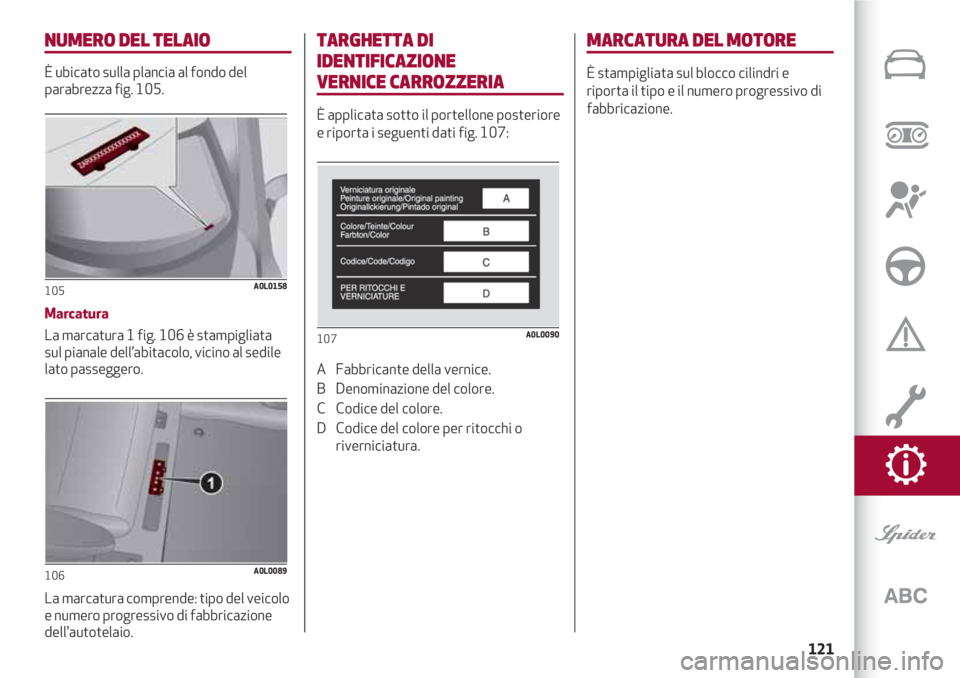

121
NUMERO DEL TELAIO
È ubicato sulla plancia al fondo del
parabrezza fig. 105.
Marcatura
La marcatura 1 fig. 106 è stampigliata
sul pianale dell’abitacolo, vicino al sedile
lato passeggero.
La marcatura comprende: tipo del veicolo
e numero progressivo di fabbricazione
dell'autotelaio.
105A0L0158
106A0L0089
TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sotto il portellone posteriore
e riporta i seguenti dati fig. 107:
A Fabbricante della vernice.
B Denominazione del colore.
C Codice del colore.
D Codice del colore per ritocchi o
riverniciatura.
107A0L0090
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
Page 124 of 156
DATI TECNICI
122

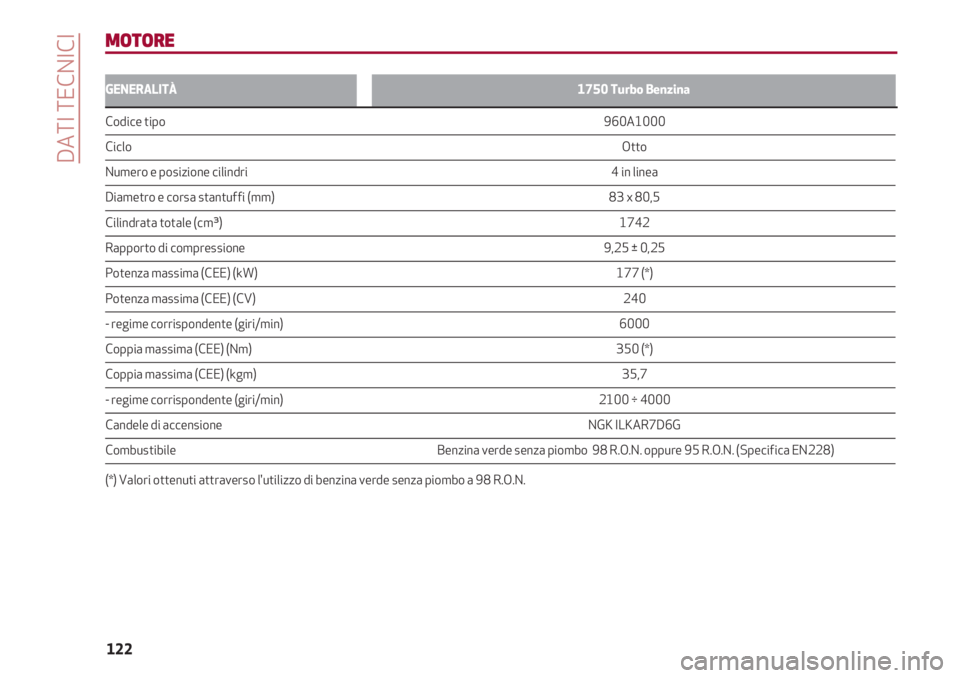

GENERALITÀ1750 Turbo Benzina
Codice tipo 960A1000
Ciclo Otto
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 83 x 80,5
Cilindrata totale (cm³) 1742
Rapporto di compressione 9,25 ± 0,25
Potenza massima (CEE) (kW) 177 (*)
Potenza massima (CEE) (CV) 240
- regime corrispondente (giri/min) 6000
Coppia massima (CEE) (Nm) 350 (*)
Coppia massima (CEE) (kgm) 35,7
- regime corrispondente (giri/min) 2100 ÷ 4000
Candele di accensione NGK ILKAR7D6G
Combustibile Benzina verde senza piombo 98 R.O.N. oppure 95 R.O.N. (Specifica EN228)
(*) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 98 R.O.N.
MOTORE
Page 125 of 156

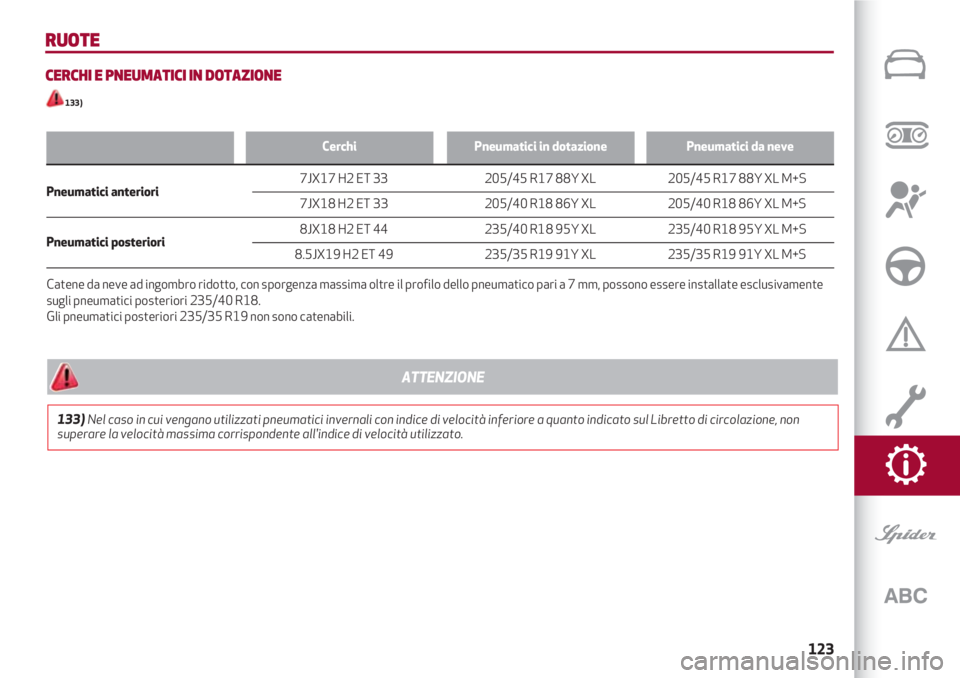

123
RUOTE
CERCHI E PNEUMATICI IN DOTAZIONE
133)
Cerchi Pneumatici in dotazione Pneumatici da neve
Pneumatici anteriori 7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S 7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Pneumatici posteriori 8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S 8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Catene da neve ad ingombro ridotto, con sporgenza massima oltre il profilo dello pneumatico pari a 7 mm, possono essere installate esclusivamente
sugli pneumatici posteriori 235/40 R18.
Gli pneumatici posteriori 235/35 R19 non sono catenabili.
133)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
ATTENZIONE
Page 126 of 156
DATI TECNICI
124

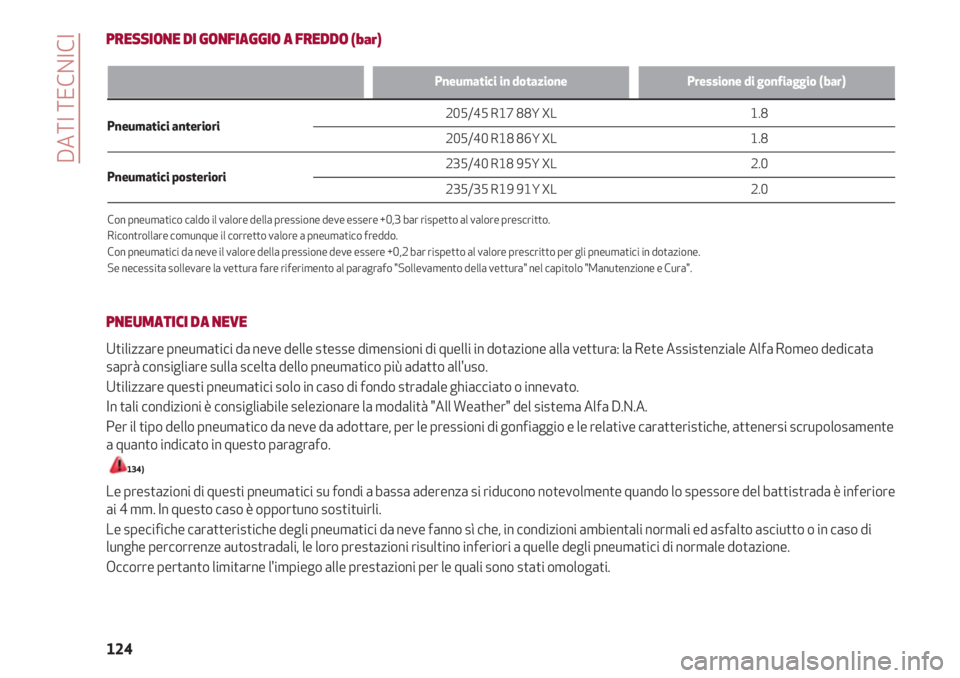

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Pneumatici in dotazione Pressione di gonfiaggio (bar)
Pneumatici anteriori 205/45 R17 88Y XL 1.8 205/40 R18 86Y XL 1.8
Pneumatici posteriori 235/40 R18 95Y XL 2.0 235/35 R19 91Y XL 2.0
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto.
Ricontrollare comunque il corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "Manutenzione e Cura".
PNEUMATICI DA NEVE
Utilizzare pneumatici da neve delle stesse dimensioni di quelli in dotazione alla vettura: la Rete Assistenziale Alfa Romeo dedicata
saprà consigliare sulla scelta dello pneumatico più adatto all'uso.
Utilizzare questi pneumatici solo in caso di fondo stradale ghiacciato o innevato.
In tali condizioni è consigliabile selezionare la modalità "All Weather" del sistema Alfa D.N.A.
Per il tipo dello pneumatico da neve da adottare, per le pressioni di gonfiaggio e le relative caratteristiche, attenersi scrupolosamente
a quanto indicato in questo paragrafo.
134)
Le prestazioni di questi pneumatici su fondi a bassa aderenza si riducono notevolmente quando lo spessore del battistrada è inferiore
ai 4 mm. In questo caso è opportuno sostituirli.
Le specifiche caratteristiche degli pneumatici da neve fanno sì che, in condizioni ambientali normali ed asfalto asciutto o in caso di
lunghe percorrenze autostradali, le loro prestazioni risultino inferiori a quelle degli pneumatici di normale dotazione.
Occorre pertanto limitarne l'impiego alle prestazioni per le quali sono stati omologati.
Page 127 of 156
125

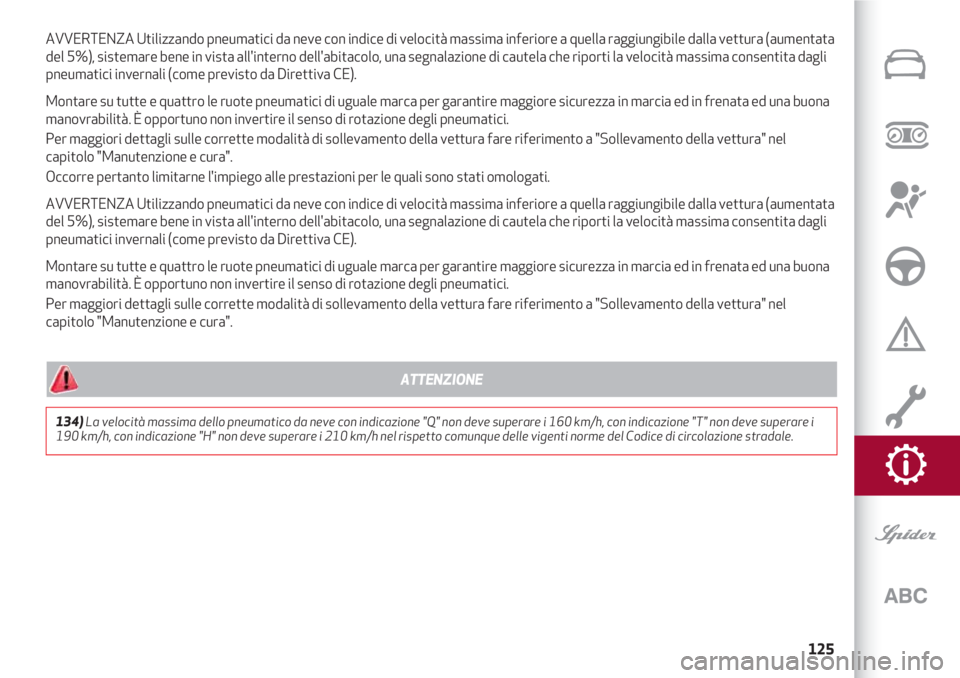

AVVERTENZA Utilizzando pneumatici da neve con indice di velocità massima inferiore a quella raggiungibile dalla vettura (aumentata
del 5%), sistemare bene in vista all'interno dell'abitacolo, una segnalazione di cautela che riporti la velocità massima consentita dagli
pneumatici invernali (come previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneumatici di uguale marca per garantire maggiore sicurezza in marcia ed in frenata ed una buona
manovrabilità. È opportuno non invertire il senso di rotazione degli pneumatici.
Per maggiori dettagli sulle corrette modalità di sollevamento della vettura fare riferimento a "Sollevamento della vettura" nel
capitolo "Manutenzione e cura".
Occorre pertanto limitarne l'impiego alle prestazioni per le quali sono stati omologati.
AVVERTENZA Utilizzando pneumatici da neve con indice di velocità massima inferiore a quella raggiungibile dalla vettura (aumentata
del 5%), sistemare bene in vista all'interno dell'abitacolo, una segnalazione di cautela che riporti la velocità massima consentita dagli
pneumatici invernali (come previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneumatici di uguale marca per garantire maggiore sicurezza in marcia ed in frenata ed una buona
manovrabilità. È opportuno non invertire il senso di rotazione degli pneumatici.
Per maggiori dettagli sulle corrette modalità di sollevamento della vettura fare riferimento a "Sollevamento della vettura" nel
capitolo "Manutenzione e cura".
134)La velocità massima dello pneumatico da neve con indicazione "Q" non deve superare i 160 km/h, con indicazione "T" non deve superare i
190 km/h, con indicazione "H" non deve superare i 210 km/h nel rispetto comunque delle vigenti norme del Codice di circolazione stradale.
ATTENZIONE
Page 128 of 156
DATI TECNICI
126

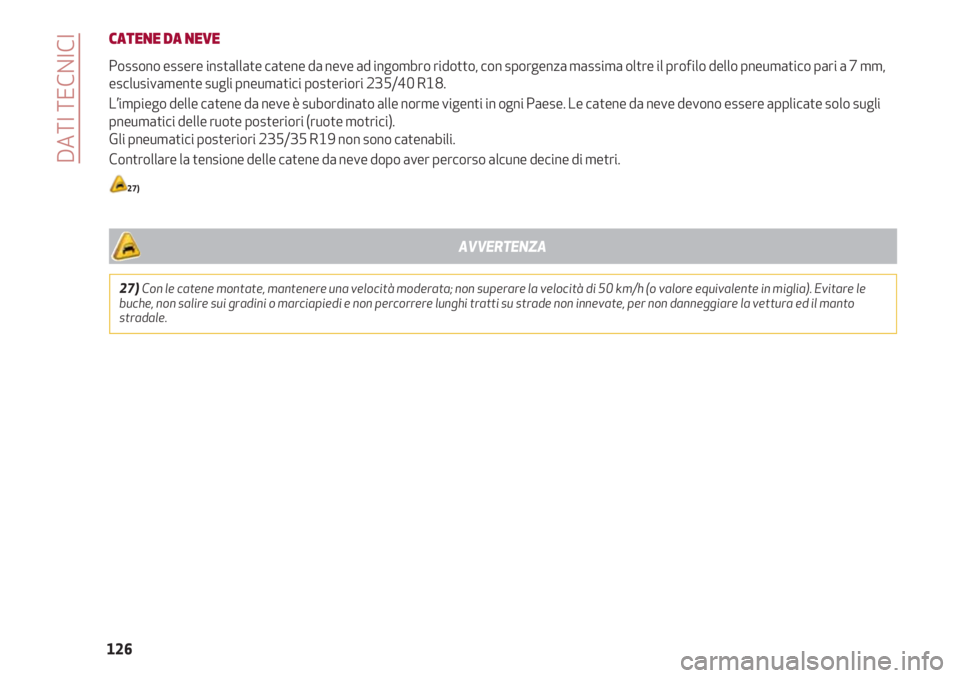

CATENE DA NEVE
Possono essere installate catene da neve ad ingombro ridotto, con sporgenza massima oltre il profilo dello pneumatico pari a 7 mm,
esclusivamente sugli pneumatici posteriori 235/40 R18.
L’impiego delle catene da neve è subordinato alle norme vigenti in ogni Paese. Le catene da neve devono essere applicate solo sugli
pneumatici delle ruote posteriori (ruote motrici).
Gli pneumatici posteriori 235/35 R19 non sono catenabili.
Controllare la tensione delle catene da neve dopo aver percorso alcune decine di metri.
27)
27)Con le catene montate, mantenere una velocità moderata; non superare la velocità di 50 km/h (o valore equivalente in miglia). Evitare le
buche, non salire sui gradini o marciapiedi e non percorrere lunghi tratti su strade non innevate, per non danneggiare la vettura ed il manto
stradale.
AVVERTENZA
Page 129 of 156
127

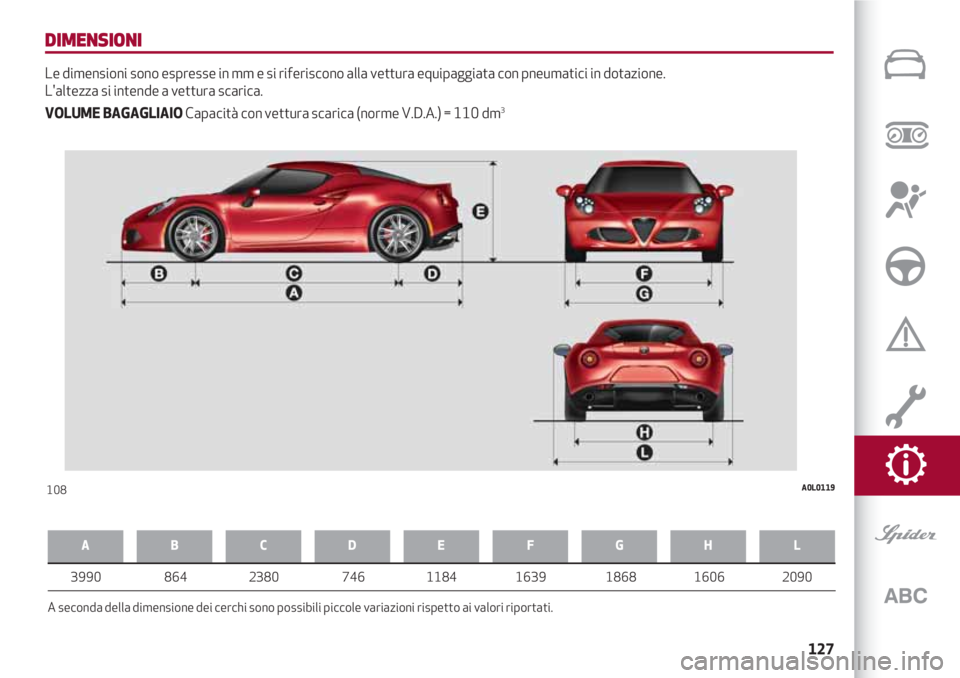

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione.
L'altezza si intende a vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 110 dm
3
108A0L0119
BACDEFGHL
3990 864 2380 746 1184 1639 1868 1606 2090
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
Page 130 of 156
DATI TECNICI
128

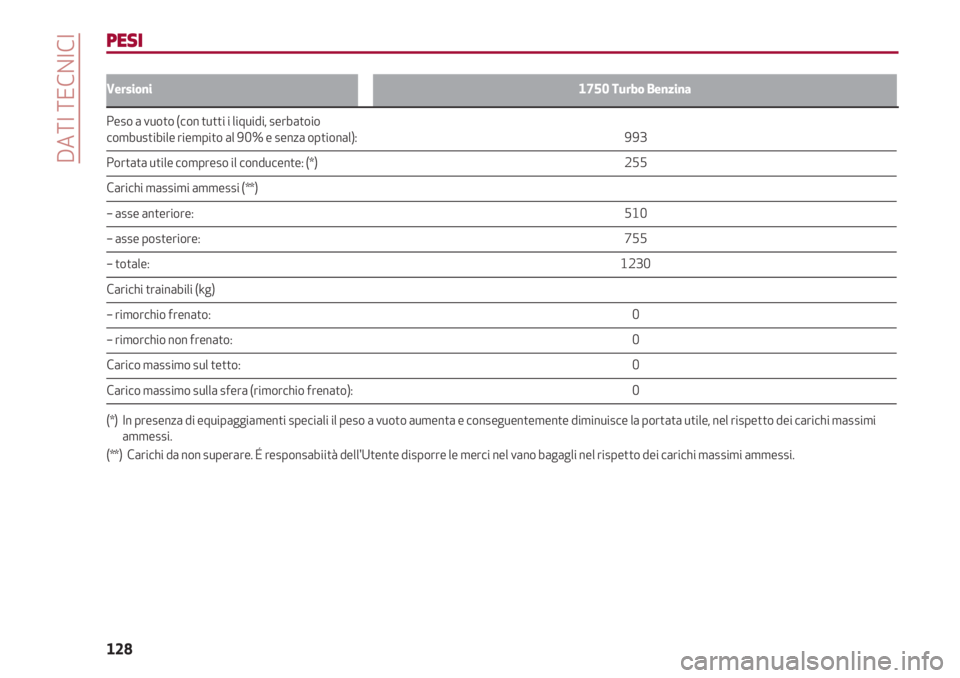

Versioni1750 Turbo Benzina
Peso a vuoto (con tutti i liquidi, serbatoiocombustibile riempito al 90% e senza optional): 993
Portata utile compreso il conducente: (*) 255
Carichi massimi ammessi (**)
– asse anteriore: 510
– asse posteriore: 755
– totale: 1230
Carichi trainabili (kg)
– rimorchio frenato: 0
– rimorchio non frenato: 0
Carico massimo sul tetto: 0
Carico massimo sulla sfera (rimorchio frenato): 0
(*) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi
ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli nel rispetto dei carichi massimi ammessi.
PESI
