LIQUIDO LAVACRISTALLO
121) 122)
Per controllare il livello del liquido
lavacristallo procedere come segue:
❒ per evitare interferenze durante la
procedura, sollevare la spazzola del
tergicristallo seguendo quanto descritto
nel paragrafo "Tergicristallo" del capitolo
"Manutenzione e cura";
❒ svitare le 4 viti autofilettanti
1 fig. 90 utilizzando il cacciavite in
dotazione, quindi rimuovere la griglia
cofano;
❒ staccare il tappo dall'imboccatura;
❒ lasciando il tappo adiacente
all'imboccatura, porre il dito sul foro
centrale 2 fig. 91 del tappo e rimuoverlo:
per capillarità, il livello è visibile sul tubo
di controllo 3 fig. 92;
90A0L0130
❒ a controllo avvenuto, reinserire il
tappo 2 con il tubo di controllo 3 in
posizione iniziale;
❒ riposizionare la griglia cofano e
riavvitare le 4 viti autofilettanti 1.
AVVERTENZA Richiudere il tappo
mantenendolo in posizione orizzontale
(non rivolto verso il cofano anteriore),
onde evitare che la linguetta di apertura
rimanga bloccata in posizione
difficilmente raggiungibile.
Si consiglia di verificare regolarmente il
livello del liquido lavacristallo,
particolarmente in condizioni di guida che
richiedano un uso maggiore del
lavacristallo.
91A0L0131
Se il livello risulta insufficiente, ovvero in
caso di liquido non presente all'interno
del tubo, procedere come segue:
❒ per evitare interferenze durante la
procedura, sollevare la spazzola del
tergicristallo seguendo quanto descritto
nel paragrafo "Tergicristallo" in questo
capitolo;
❒ svitare le 4 viti autofilettanti
1 fig. 90 utilizzando il cacciavite in
dotazione. Rimuovere la griglia cofano;
92A0L0147
Page 112 of 156
MANUTENZIONE PROGRAMMATA
110
❒ prelevare dal kit di assistenza ubicato
nel bagagliaio l'imbuto 4 fig. 93 di colore
bianco, per rabbocco liquido
lavacristalli/combustibile, con il relativo
tubo di prolungamento;
❒ sfilare il tappo 2 fig. 91 con il tubo di
controllo del liquido attraverso l'apertura
cofano su griglia;
❒ introdurre l'imbuto 4 fig. 93 con tubo
di prolungamento nel collo del serbatoio
e procedere al rabbocco;
❒ completata l'operazione di rabbocco
estrarre l'imbuto 4 con il tubo di
prolungamento;
❒ rimontare il tappo 2 con l'astina di
controllo;
❒ riposizionare la griglia cofano e
riavvitare le 4 viti autofilettanti 1.
93A0L0148
LIQUIDO FRENI
123) 124) 18) 19)
Per controllare il livello del liquido freni
procedere come segue:
❒ svitare le 2 viti autofilettanti
5 fig. 94 e rimuovere il pannello di
protezione;
❒ controllare che il liquido sia al livello
massimo;
❒ a controllo avvenuto, riposizionare il
pannello di protezione e riavvitare le 2
viti autofilettanti 5.
Se il livello del liquido nel serbatoio
risultasse insufficiente, procedere come
segue:
❒ prelevare dal kit di assistenza ubicato
nel bagagliaio l'imbuto di colore nero per
rabbocco liquido freni con il relativo tubo
di prolungamento;
94A0L0149
❒ svitare il tappo della vaschetta e
introdurre l'imbuto 6 fig. 95 con il tubo di
prolungamento nella bocchetta della
vaschetta;
❒ completata l'operazione di rabbocco,
estrarre l'imbuto 6 con il tubo di
prolungamento;
❒ riavvitare il tappo della vaschetta;
❒ riposizionare il pannello di protezione
e riavvitare le 2 viti autofilettanti 5.
AVVERTENZA Estrarre il tappo
dall'imboccatura con estrema attenzione
onde evitare la caduta dello stesso
all'interno del corpo vettura.
95A0L0160
Page 113 of 156
111
116)Alfa 4C è progettata e realizzata
per un uso stradale in conformità alle
leggi vigenti. L'uso della vettura in pista è
da considerarsi occasionale e comunque
sotto la responsabilità dell'utilizzatore.
La vettura NON può per nessun motivo
essere modificata o manomessa,
venendosi in tal modo a modificare i
requisiti di omologazione e/o di sicurezza
previsti dal Costruttore. L'uso del
prodotto modificato o manomesso, oltre
ad escludere il Costruttore da eventuali
responsabilità sul prodotto, può esporre
le persone a gravi rischi.
117)Non fumare mai durante qualsiasi
intervento nel vano motore: potrebbero
essere presenti gas e vapori infiammabili,
con rischio di incendio.
118)Con motore caldo, operare con
molta cautela all'interno del vano motore:
pericolo di ustioni.
119)In caso di rabbocco livello olio
motore, attendere che il motore si
raffreddi prima di agire sul tappo di
riempimento, in particolar modo per
vetture dotate di tappo in alluminio
(ove presente). ATTENZIONE: pericolo di
ustioni!
120)L’impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l’efficienza dell’impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo
di ustioni.
ATTENZIONE121)Non viaggiare con il serbatoio del
lavacristallo vuoto: l’azione del
lavacristallo è fondamentale per
migliorare la visibilità. Il funzionamento
ripetuto dell’impianto in assenza di liquido
potrebbe danneggiare o deteriorare
rapidamente alcune parti dell’impianto.
122) Alcuni additivi commerciali del
liquido lavacristallo sono infiammabili: il
vano motore contiene parti calde che al
contatto potrebbero innescare un
incendio.
123)Il liquido freni è velenoso ed
altamente corrosivo. In caso di contatto
accidentale lavare immediatamente le
parti interessate con acqua e sapone
neutro, quindi effettuare abbondanti
risciacqui. In caso di ingestione rivolgersi
immediatamente ad un medico.
124) Il simbolo π, presente sul
contenitore, identifica i liquidi freno di
tipo sintetico, distinguendoli da quelli di
tipo minerale. Usare liquidi di tipo
minerale danneggia irrimediabilmente le
speciali guarnizioni in gomma
dell'impianto di frenatura.
14)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro! Un rabbocco con
liquido inadatto potrebbe danneggiare
gravemente la vettura.
15)Il livello dell’olio non deve mai
superare il riferimento MAX.
16)Non aggiungere olio con
caratteristiche diverse da quelle dell’olio
già presente nel motore.
17)L'impianto di raffreddamento motore
contiene fluido protettivo anticongelante
PARAFLU
UP; per eventuali rabbocchi
utilizzare un fluido dello stesso tipo.
Il fluido PARAFLU
UPnon può essere
miscelato con qualsiasi altro tipo di fluido
anticongelante. In caso di rabbocco con un
prodotto non adatto, evitare
assolutamente di avviare il motore e
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
18)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.
19)Prestare molta attenzione durante il
ripristino/rabbocco del livello liquido
freni, in quanto lo stesso potrebbe
gocciolare, dal tubo di prolungamento,
all'interno del sottocofano vettura e su
parti di parabrezza e carrozzeria,
provocando danneggiamenti da
corrosione. Prevedere l'utilizzo di
protezioni adatte (per esempio carta
assorbente) onde limitare al massimo tale
rischio.
AVVERTENZA
4)L’olio motore usato e il filtro dell’olio
sostituito contengono sostanze
pericolose per l’ambiente. Per la
sostituzione dell’olio e dei filtri
consigliamo di rivologersi alla Rete
Assistenziale Alfa Romeo dedicata.
AVVERTENZA
Page 114 of 156
MANUTENZIONE PROGRAMMATA
112
Sollevamento spazzola
Qualora fosse necessario dover sollevare
la spazzola dal parabrezza (ad esempio in
caso di neve o qualora si rendesse
necessario sostituire la spazzola) occorre
procedere come segue:
❒ ruotare la ghiera 1 fig. 96 in
posizione
(tergicristallo fermo);
❒ ruotare la chiave di avviamento in
posizione MAR e successivamente in
posizione STOP;
❒ avviamento in posizione STOP, entro
2 minuti spostare la leva destra verso
l'alto, in posizione instabile (posizione
"antipanico"), per almeno mezzo secondo.
Il tergicristallo percorre quindi un tratto
di spazzolata; ogni esecuzione del
comando innesca la percorrenza di un
tratto pari a circa 1/3 della normale
battuta del tergicristallo;
96A0L0021
❒ l'operazione precedente può essere
ripetuta per un massimo di 3 volte, al fine
di spostare la spazzola nella posizione più
adatta;
❒ alzare la spazzola dal parabrezza e
procedere con l'operazione necessaria;
❒ riabbassare la spazzola, riportandola
a contatto con il parabrezza;
❒ riportare la spazzola nella posizione di
riposo iniziale, ruotando la chiave di
avviamento in posizione MAR.
20)
Sostituzione spazzola tergicristallo
Procedere come segue:
❒ sollevare il braccio del tergicristallo
seguendo le indicazioni descritte in
precedenza;
❒ premere la linguetta 1 fig. 97 della
molla di aggancio ed estrarre la spazzola
dal braccio;
❒ montare la nuova spazzola inserendo
la linguetta nell'apposita sede del
braccio, assicurandosi che sia bloccata;
FILTRO ARIA
Per la sostituzione del filtro rivolgersi alla
Rete Assistenziale Alfa Romeo dedicata.
TERGICRISTALLO
Si consiglia di sostituire la spazzola circa
una volta l’anno.
125)
Di seguito riportiamo alcuni semplici
accorgimenti per ridurre la possibilità di
danni alla spazzola:
❒ in caso di temperature sotto zero,
accertarsi che il gelo non abbia bloccato
la parte in gomma contro il vetro.
Se necessario, sbloccarla con un prodotto
antighiaccio;
❒ rimuovere la neve eventualmente
accumulata sul vetro;
❒ non azionare il tergicristallo sul vetro
asciutto.
AVVERTENZA Non sollevare il braccio
del tergicristallo quando questo si trova
nella posizione di riposo iniziale. Riferirsi
alle indicazioni seguenti per sollevare
correttamente la spazzola tergicristallo.
Page 115 of 156
113
❒ abbassare il braccio del tergicristallo
sul parabrezza.
97A0L0086
SPRUZZATORI
Lavacristallo
I getti del lavacristallo sono regolabili
fig. 98. La loro regolazione è effettuata
originariamente in stabilimento.
Qualora si rendesse necessaria una
nuova regolazione, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
98A0L0087115)Viaggiare con la spazzola del
tergicristallo consumata rappresenta un
grave rischio, perché riduce la visibilità in
caso di cattive condizioni atmosferiche.
ATTENZIONE
20)Non azionare il tergicristallo con la
spazzola sollevata dal parabrezza.
AVVERTENZA
BATTERIA
La batteria 1 fig. 99 non richiede
rabbocchi dell'elettrolito con acqua
distillata. Un controllo periodico,
eseguito dalla Rete Assistenziale
Alfa Romeo dedicata, è comunque
necessario per verificarne l'efficienza.
99A0L0138
Page 116 of 156

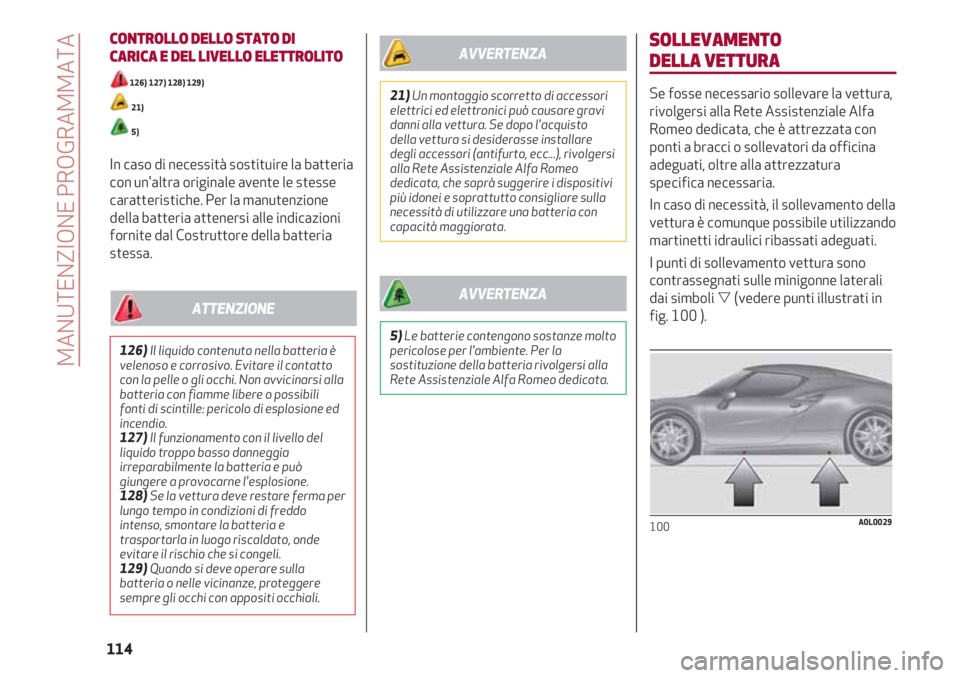

CONTROLLO DELLO STATO DI
CARICA E DEL LIVELLO ELETTROLITO
126) 127) 128) 129)
21)
5)
In caso di necessità sostituire la batteria
con un'altra originale avente le stesse
caratteristiche. Per la manutenzione
della batteria attenersi alle indicazioni
fornite dal Costruttore della batteria
stessa.
MANUTENZIONE PROGRAMMATA
114
126)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il contatto
con la pelle o gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili
fonti di scintille: pericolo di esplosione ed
incendio.
127)Il funzionamento con il livello del
liquido troppo basso danneggia
irreparabilmente la batteria e può
giungere a provocarne l'esplosione.
128)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo
intenso, smontare la batteria e
trasportarla in luogo riscaldato, onde
evitare il rischio che si congeli.
129)Quando si deve operare sulla
batteria o nelle vicinanze, proteggere
sempre gli occhi con appositi occhiali.
ATTENZIONE
21)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni alla vettura. Se dopo l'acquisto
della vettura si desiderasse installare
degli accessori (antifurto, ecc...), rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata, che saprà suggerire i dispositivi
più idonei e soprattutto consigliare sulla
necessità di utilizzare una batteria con
capacità maggiorata.
AVVERTENZA
5)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria rivolgersi alla
Rete Assistenziale Alfa Romeo dedicata.
AVVERTENZA
SOLLEVAMENTO
DELLA VETTURA
Se fosse necessario sollevare la vettura,
rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata, che è attrezzata con
ponti a bracci o sollevatori da officina
adeguati, oltre alla attrezzatura
specifica necessaria.
In caso di necessità, il sollevamento della
vettura è comunque possibile utilizzando
martinetti idraulici ribassati adeguati.
I punti di sollevamento vettura sono
contrassegnati sulle minigonne laterali
dai simboli (vedere punti illustrati in
fig. 100 ).
100A0L0029
Page 117 of 156

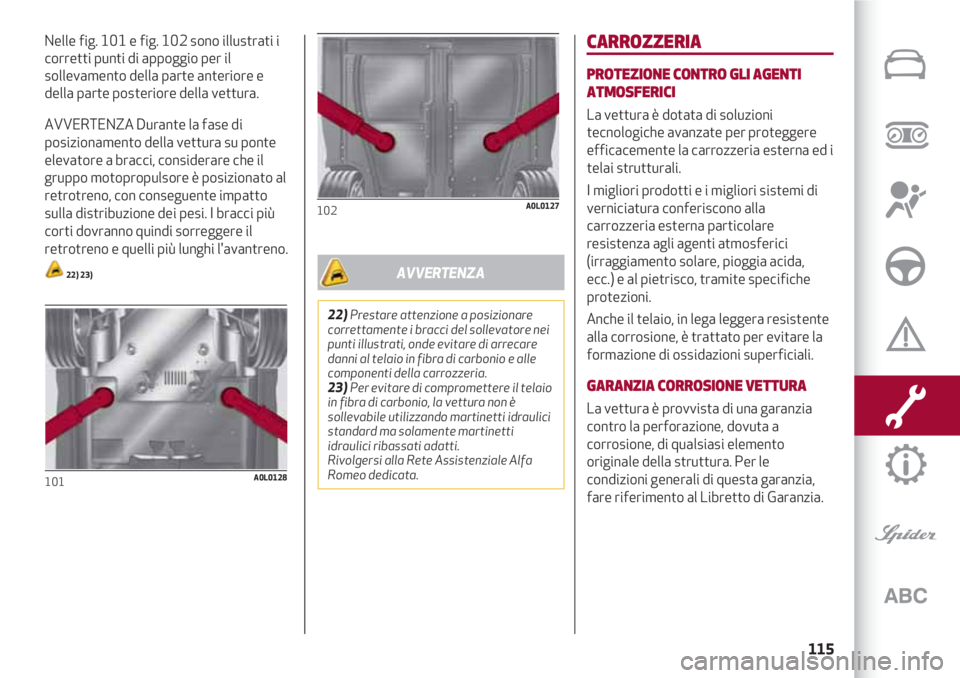

115
Nelle fig. 101 e fig. 102 sono illustrati i
corretti punti di appoggio per il
sollevamento della parte anteriore e
della parte posteriore della vettura.
AVVERTENZA Durante la fase di
posizionamento della vettura su ponte
elevatore a bracci, considerare che il
gruppo motopropulsore è posizionato al
retrotreno, con conseguente impatto
sulla distribuzione dei pesi. I bracci più
corti dovranno quindi sorreggere il
retrotreno e quelli più lunghi l'avantreno.
22) 23)
101A0L0128
102A0L0127
CARROZZERIA
PROTEZIONE CONTRO GLI AGENTI
ATMOSFERICI
La vettura è dotata di soluzioni
tecnologiche avanzate per proteggere
efficacemente la carrozzeria esterna ed i
telai strutturali.
I migliori prodotti e i migliori sistemi di
verniciatura conferiscono alla
carrozzeria esterna particolare
resistenza agli agenti atmosferici
(irraggiamento solare, pioggia acida,
ecc.) e al pietrisco, tramite specifiche
protezioni.
Anche il telaio, in lega leggera resistente
alla corrosione, è trattato per evitare la
formazione di ossidazioni superficiali.
GARANZIA CORROSIONE VETTURA
La vettura è provvista di una garanzia
contro la perforazione, dovuta a
corrosione, di qualsiasi elemento
originale della struttura. Per le
condizioni generali di questa garanzia,
fare riferimento al Libretto di Garanzia.
22)Prestare attenzione a posizionare
correttamente i bracci del sollevatore nei
punti illustrati, onde evitare di arrecare
danni al telaio in fibra di carbonio e alle
componenti della carrozzeria.
23)Per evitare di compromettere il telaio
in fibra di carbonio, la vettura non è
sollevabile utilizzando martinetti idraulici
standard ma solamente martinetti
idraulici ribassati adatti.
Rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
AVVERTENZA
Page 118 of 156
MANUTENZIONE PROGRAMMATA
116
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
24) 25)
6)
In caso di abrasioni o rigature profonde
provvedere subito a far eseguire i
necessari ritocchi.
La manutenzione della vernice consiste
nel lavaggio, la cui periodicità dipende
dalle condizioni e dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, o se si
percorrono strade cosparse di sale
antighiaccio è bene lavare più
frequentemente la vettura.
Per un corretto lavaggio della vettura
procedere come segue:
❒ bagnare la carrozzeria con un getto di
acqua a bassa pressione. Si ricorda che
ristagni d’acqua, a lungo termine, possono
danneggiare la vettura;
❒ passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
❒ risciacquare bene con acqua ed
asciugare con getto d’aria o pelle
scamosciata.
Durante l’asciugatura, curare
soprattutto le parti meno in vista (es.
vani porte, cofano, contorno fari, ecc...)
in cui l’acqua può ristagnare più
facilmente. Si consiglia di non portare
subito la vettura in ambiente chiuso, ma
lasciarla all’aperto in modo da favorire
l’evaporazione dell’acqua.
Non lavare la vettura dopo una sosta al
sole o con il portellone posteriore caldo:
si può alterare la brillantezza della
vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
AVVERTENZE
❒ Evitare il più possibile di parcheggiare
la vettura sotto gli alberi; le sostanze
resinose conferiscono un aspetto opaco
alla vernice.
❒ Gli escrementi di uccelli devono
essere lavati immediatamente e con cura,
in quanto la loro acidità è particolarmente
aggressiva.Vetri
Utilizzare detergenti specifici e panni ben
puliti per non rigarli o alterarne la
trasparenza.
Proiettori anteriori
Utilizzare un panno morbido, non
asciutto, imbevuto di acqua e sapone per
autovetture.
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori
anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure
chetoni (ad es. acetone).
AVVERTENZA In caso di pulizia
mediante una lancia ad acqua,
mantenere il getto d'acqua ad una
distanza di almeno 20 cm dai proiettori.
Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del vano
motore, avendo cura di non insistere
direttamente con getto d’acqua sulle
centraline elettroniche. Per questa
operazione, rivolgersi ad officine
specializzate.
Page 119 of 156

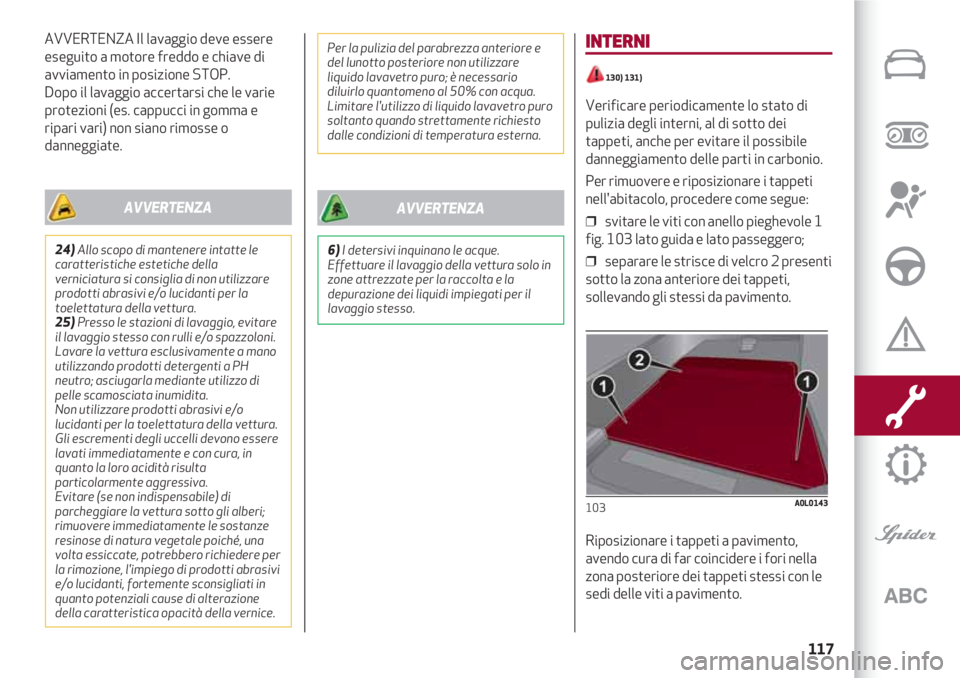

117
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e chiave di
avviamento in posizione STOP.
Dopo il lavaggio accertarsi che le varie
protezioni (es. cappucci in gomma e
ripari vari) non siano rimosse o
danneggiate.Per la pulizia del parabrezza anteriore e
del lunotto posteriore non utilizzare
liquido lavavetro puro; è necessario
diluirlo quantomeno al 50% con acqua.
Limitare l'utilizzo di liquido lavavetro puro
soltanto quando strettamente richiesto
dalle condizioni di temperatura esterna.
6)I detersivi inquinano le acque.
Effettuare il lavaggio della vettura solo in
zone attrezzate per la raccolta e la
depurazione dei liquidi impiegati per il
lavaggio stesso.
AVVERTENZA
24)Allo scopo di mantenere intatte le
caratteristiche estetiche della
verniciatura si consiglia di non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura.
25)Presso le stazioni di lavaggio, evitare
il lavaggio stesso con rulli e/o spazzoloni.
Lavare la vettura esclusivamente a mano
utilizzando prodotti detergenti a PH
neutro; asciugarla mediante utilizzo di
pelle scamosciata inumidita.
Non utilizzare prodotti abrasivi e/o
lucidanti per la toelettatura della vettura.
Gli escrementi degli uccelli devono essere
lavati immediatamente e con cura, in
quanto la loro acidità risulta
particolarmente aggressiva.
Evitare (se non indispensabile) di
parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché, una
volta essiccate, potrebbero richiedere per
la rimozione, l'impiego di prodotti abrasivi
e/o lucidanti, fortemente sconsigliati in
quanto potenziali cause di alterazione
della caratteristica opacità della vernice.
AVVERTENZA
INTERNI
130) 131)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, anche per evitare il possibile
danneggiamento delle parti in carbonio.
Per rimuovere e riposizionare i tappeti
nell'abitacolo, procedere come segue:
❒ svitare le viti con anello pieghevole 1
fig. 103 lato guida e lato passeggero;
❒ separare le strisce di velcro 2 presenti
sotto la zona anteriore dei tappeti,
sollevando gli stessi da pavimento.
Riposizionare i tappeti a pavimento,
avendo cura di far coincidere i fori nella
zona posteriore dei tappeti stessi con le
sedi delle viti a pavimento.
103A0L0143
Page 120 of 156
MANUTENZIONE PROGRAMMATA
118
Per il riposizionamento procedere come
segue:
❒ avvitare le viti con anello pieghevole
1 fig. 103 nelle relative sedi a pavimento;
❒ unire le strisce di velcro 2 dei tappeti
con quelle presenti a pavimento, avendo
cura di esercitare una leggera pressione
su di esse, al fine di garantirne l'adeguata
presa.
132)
SEDILI E PARTI IN TESSUTO
O MICROFIBRA
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti in
microfibra (su alcune versioni, incluso il
volante).
Le consigliamo di inumidire la spazzola.
Strofinare i sedili con una spugna
inumidita in una soluzione di acqua e
detergente neutro.
SEDILI IN PELLE
(ove presenti)
Eliminare lo sporco secco con una pelle di
daino od un panno appena umidi, senza
esercitare troppa pressione.
Rimuovere le macchie di liquidi o di
grasso con un panno asciutto assorbente,
senza strofinare.
Passare successivamente un panno
morbido o pelle di daino inumidita con
acqua e sapone neutro. Se la macchia
persiste, utilizzare prodotti specifici,
prestando particolare attenzione alle
istruzioni d'uso.
AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA,
IN CARBONIO E RIVESTITE
Effettuare la pulizia delle plastiche
interne e del carbonio a vista con un
panno possibilmente in microfibra
inumidito in una soluzione di acqua e
detergente neutro non abrasivo.
Per pulire macchie grasse o resistenti
utilizzare prodotti specifici privi di
solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.
Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua.
Si sconsiglia l'impiego di fazzoletti di
carta che potrebbero lasciare residui.
26)
PARTI RIVESTITE IN VERA PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare mai
alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per la
pulizia degli interni, assicurarsi che il
prodotto non contenga alcool e/o
sostanze a base alcolica.
130)Non utilizzare mai prodotti
infiammabili come etere di petrolio o
benzina rettificata per la pulizia delle
parti interne vettura. Le cariche
elettrostatiche che vengono a generarsi
per strofinio durante l’operazione di
pulitura potrebbero provocare incendi.
131)Non tenere bombolette aerosol in
vettura: pericolo di esplosione.
Le bombolette aerosol non devono essere
esposte ad una temperatura superiore a
50°C. All’interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
132)Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
ATTENZIONE
26)Non utilizzare alcool,
benzine e loro derivati per la pulizia del
display del quadro strumenti.
AVVERTENZA
