Alfa Romeo 4C 2020 Návod k použití a údržbě (in Czech)

129
Předepsané palivo /
Originální kapaliny a mazivaZážehový motor 1750 Turbo
kglitry
NÁPLNĚ
Palivová nádrž 40 –
Bezolovnatý benzín ne
včetně rezervy 4 - 5 – nižší než 95 RON (Norma EN228)
Chladicí soustava motoru 10,6 9,4 Směs destilované vody a kapaliny
PARAFLUUP50% (*)
Olejová vana 5,4 4,6
SELENIA SPORT POWER
Vana motoru a filtr 5,8 5,0
Skříň převodovky/diferenciálu 1,88 1,6 TUTELA TRANSMISSION GEARTECH
Hydraulický systém řazení převodovky 1,45 1,2 TUTELA CS SPEED
Okruh kapalinových brzd se systémem
0,52 0,56 TUTELA TOP 4 nebo TUTELA TOP 4/S
ABS
Nádržka na kapalinu ostřikovačů 1,9 1,7 Směs vody a kapaliny
PETRONAS DURANCE SC 35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % destilované vody.

Specifikace
TECHNICKÉ ÚDAJE
130
KAPALINY A MAZIVA
Vozidlo je naplněno motorovým olejem, pečlivě vyvinutým a odzkoušeným speciálně pro splnění požadavků stanoveným Plánem
údržby. Trvalým používáním přepsaných maziv jsou zaručeny charakteristiky spotřeby paliva a emise.
Kvalita maziva je určující pro fungování a životnost motoru.
CHARAKTERISTIKY PRODUKTŮ
28)
Mazivo pro
zážehové motory
Interval výměny /
aplikacePoužitíCharakteristikyOriginální kapaliny a
maziva
SAE 5W-40 ACEA C3 / API SN SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Podle plánu údržby
Pokud nejsou mimořádně dostupná maziva s uvedenými charakteristikami, pro doplnění použijte produkty s uvedenými minimálními vlastnostmi
ACEA, ale v takovém případě nejsou zaručeny optimální výkony motoru.Syntetické mazivo třídy
SAE 75W 85 API GL4TUTELA TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Automatická převodovka
TCT
–TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Mazivo pro
elektrohydraulický pohon
Mazací tuk s molybdendisulfidem pro
vysoké provozní teploty.
Konzistence NL.G.I. 1-2 TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Stejnoběžné klouby na
straně kola
Specifický mazací tuk pro stejnoběžné
klouby s nízkým koeficientem tření.
Konzistence NL.G.I. 0-1 TUTELA STAR 700
Contractual Technical
Reference N° F701.C07 Maziva a tuky
pro přenos
pohybu
Stejnoběžné klouby
diferenciálu 9.55535-GH2
9.55550-MZ3
nebo
MS.90030-M2
9.55550-SA1
nebo
MS.90030-H1
9.55580-GRAS II
9.55580-GRAS II

131

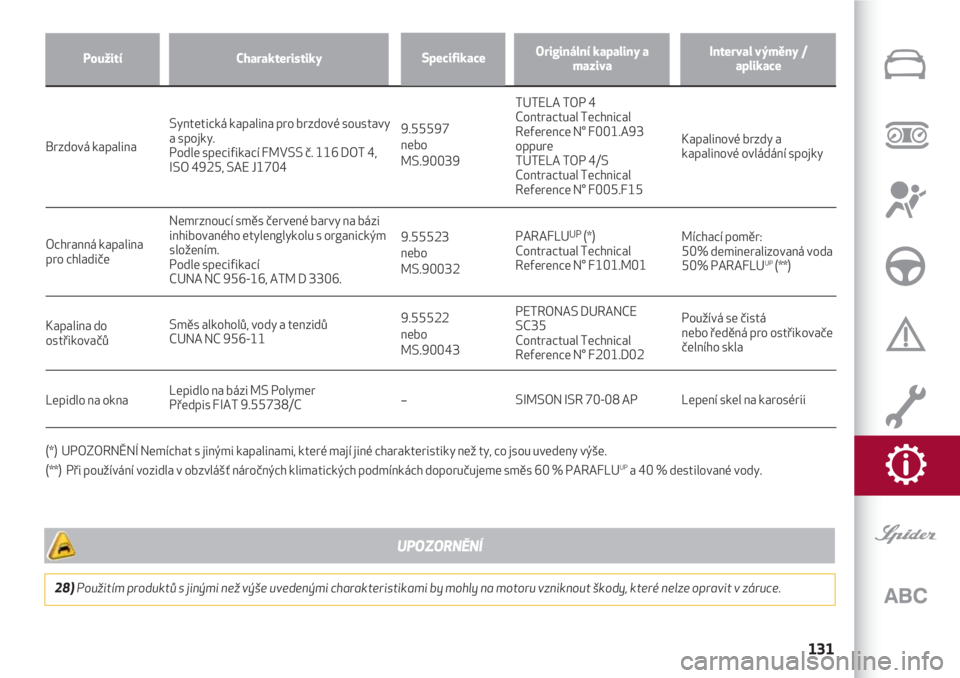

(*) UPOZORNĚNÍ Nemíchat s jinými kapalinami, které mají jiné charakteristiky než ty, co jsou uvedeny výše.
(**) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLUUPa 40 % destilované vody. Syntetická kapalina pro brzdové soustavy
a spojky.
Podle specifikací FMVSS č. 116 DOT 4,
ISO 4925, SAE J1704TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
oppure
TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Kapalinové brzdy a
kapalinové ovládání spojky
Směs alkoholů, vody a tenzidů
CUNA NC 956-11 PETRONAS DURANCE
SC35
Contractual Technical
Reference N° F201.D02Používá se čistá
nebo ředěná pro ostřikovače
čelního skla Kapalina do
ostřikovačůNemrznoucí směs červené barvy na bázi
inhibovaného etylenglykolu s organickým
složením.
Podle specifikací
CUNA NC 956-16, ATM D 3306. PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Míchací poměr:
50% demineralizovaná voda
50% PARAFLU
UP(**) Ochranná kapalina
pro chladiče Brzdová kapalina
Lepidlo na oknaLepidlo na bázi MS Polymer
Předpis FIAT 9.55738/CSIMSON ISR 70-08 AP Lepení skel na karosérii
Interval výměny /
aplikacePoužitíCharakteristikyOriginální kapaliny a
maziva
28)Použitím produktů s jinými než výše uvedenými charakteristikami by mohly na motoru vzniknout škody, které nelze opravit v záruce.
UPOZORNĚNÍ
Specifikace
9.55597
nebo
MS.90039
9.55523
nebo
MS.90032
9.55522
nebo
MS.90043
–

TECHNICKÉ ÚDAJE
132
VÝKONY
Maximální rychlost (km/h)Zrychlení z 0 na 100 km/h (s)
Zážehový motor 1750 Turbo 258 4,5
Verze
SPOTŘEBY PODLE EVROPSKÉ SMĚRNICE V PLATNÉM ZNĚNÍ (litry na 100 km)
SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v následující tabulce byly stanoveny homologačními zkouškami předepsanými příslušnými
směrnicemi Evropské unie.
Spotřeba se měří následujícími postupy:
❒ městský cyklus: po nastartování motoru za studena se při jízdě simuluje používání vozidla v městském provozu;
❒ mimo městský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s prudkými akceleracemi při všech
rychlostních stupních při cestovní rychlosti v rozsahu 0 - 120 km/h;
❒ kombinovaná spotřeba: se stanoví váženým poměrem tak, že se vezme asi 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Spotřeba se může lišit od uvedených hodnot v závislosti na typologii trasy, dopravní situaci, počasí, stylu jízdy,
celkovém stavu vozidla, verzi případných spotřebičů, používání klimatizace, zatížení vozidla, případném střešním nosiči a na dalších
stavech, které zhoršují aerodynamiku vozidla či zvyšují odpor vzduchu působícího proti pohybu vozidla.
VerzeMěstoMimo městaKombinovaná
Zážehový motor 1750 Turbo 9,8 5,0 6,8

133

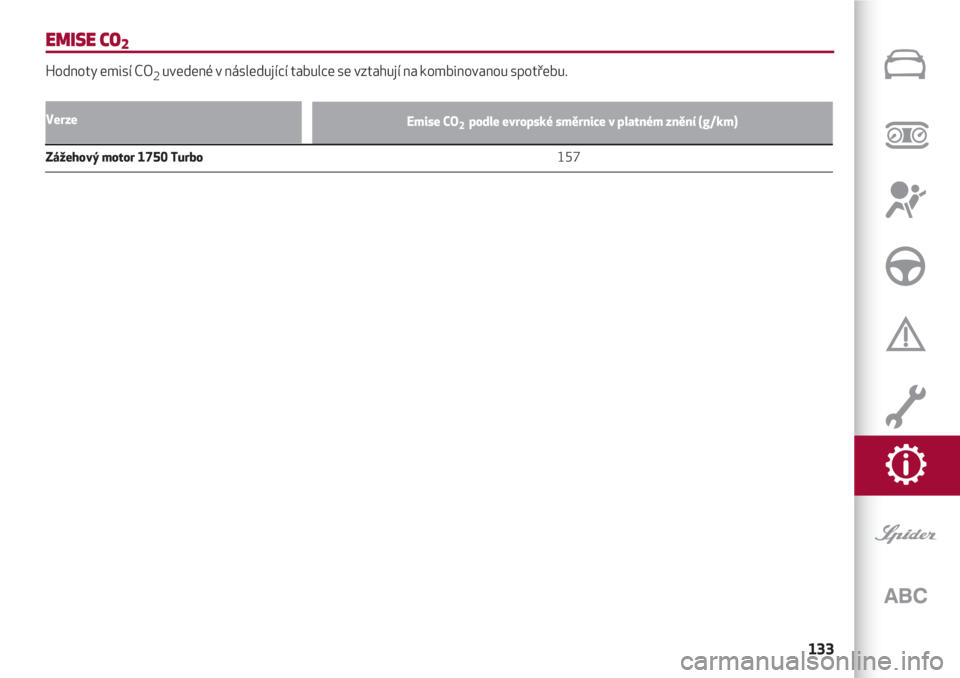

EMISE CO2
Hodnoty emisí CO2uvedené v následující tabulce se vztahují na kombinovanou spotřebu.
Emise CO2 podle evropské směrnice v platném znění (g/km)
Zážehový motor 1750 Turbo 157
Verze

TECHNICKÉ ÚDAJE
134
POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI ŽIVOTNOSTI (podle příslušné verze)
Automobilka FCA vyvíjí celá léta značné úsilí při ochraně životního prostředí průběžným zlepšováním výrobních postupů a vyráběním
výrobků, jež jsou stále více ekologicky kompatibilní. Pro poskytování co nejlepších služeb zákazníkům v rámci předpisů o ochraně
životního prostředí a povinností stanovených evropskou směrnicí 2000/53/ES o vozidlech s ukončenou životností nabízí FCA
možnost takové vozidlo* bezplatně odevzdat.
Podle výše uvedené směrnice EU může poslední držitel nebo vlastník vozidla s ukončenou životností předat k likvidaci bez jakýchkoli
výdajů, protože vozidlo má nulovou nebo zápornou tržní hodnotu.
Vozidla se skončenou životností lze bez jakýchkoli výdajů předat buď našim dealerům nebo některému sběrnému a zpracovatelskému
zařízení autorizovanému společností FCA.
Tato zařízení byla uváženě vybrána tak, aby byly zaručeny služby s odpovídajícími kvalitativními standardy z hlediska sběru,
zpracování a recyklace vozidel se skončenou životností s ohledem na ochranu životního prostředí.
Informace o těchto sběrných a zpracovatelských zařízeních získáte u dealerů FCA nebo zatelefonováním na číslo uvedené v Záruční
knížce nebo na webových stránkách jednotlivých značek FCA.

SPIDER
ODNÍMATELNÁ STŘECHA .............................................................................. 136
PLÁNOVANÁ ÚDRŽBA ...................................................................................... 139
VÝMĚNA ŽÁROVKY VE VNĚJŠÍM SVÍTIDLE ........................................ 140
TECHNICKÉ ÚDAJE .............................................................................................. 142

SPIDER
136

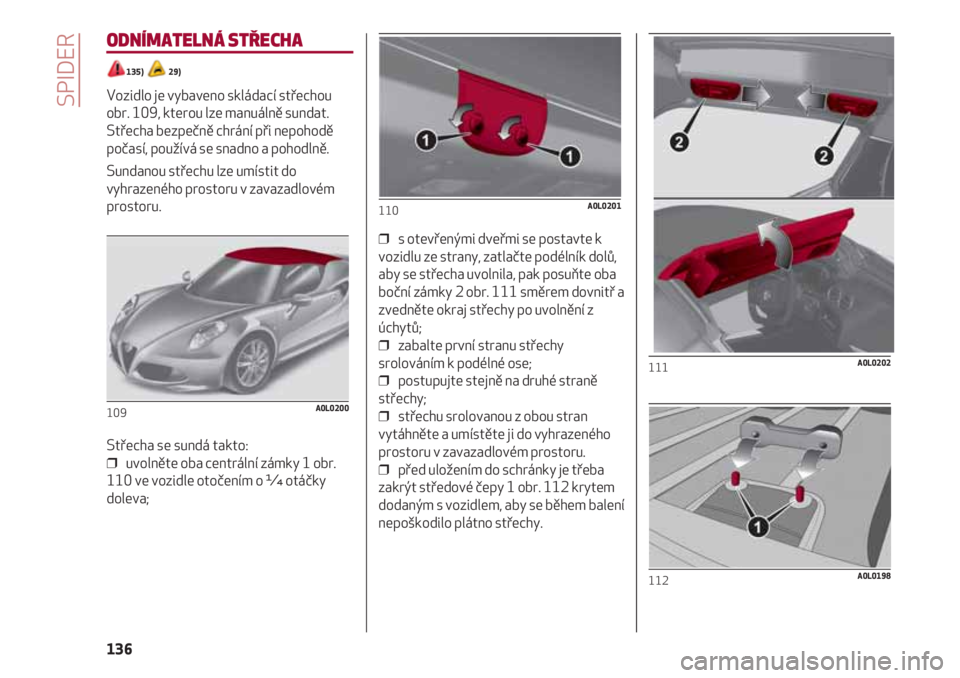

ODNÍMATELNÁ STŘECHA
135) 29)
Vozidlo je vybaveno skládací střechou
obr. 109, kterou lze manuálně sundat.
Střecha bezpečně chrání při nepohodě
počasí, používá se snadno a pohodlně.
Sundanou střechu lze umístit do
vyhrazeného prostoru v zavazadlovém
prostoru.
Střecha se sundá takto:
❒ uvolněte oba centrální zámky 1 obr.
110 ve vozidle otočením o ¼ otáčky
doleva;
109A0L0200
❒ s otevřenými dveřmi se postavte k
vozidlu ze strany, zatlačte podélník dolů,
aby se střecha uvolnila, pak posuňte oba
boční zámky 2 obr. 111 směrem dovnitř a
zvedněte okraj střechy po uvolnění z
úchytů;
❒ zabalte první stranu střechy
srolováním k podélné ose;
❒ postupujte stejně na druhé straně
střechy;
❒ střechu srolovanou z obou stran
vytáhněte a umístěte ji do vyhrazeného
prostoru v zavazadlovém prostoru.
❒ před uložením do schránky je třeba
zakrýt středové čepy 1 obr. 112 krytem
dodaným s vozidlem, aby se během balení
nepoškodilo plátno střechy.
110A0L0201
112A0L0198
111A0L0202

137

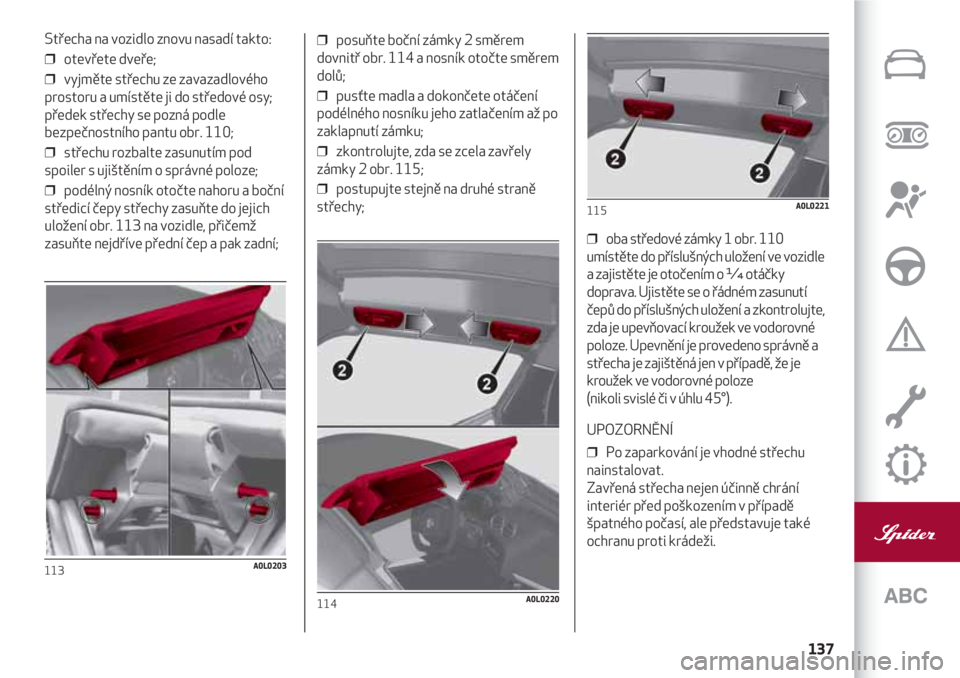

Střecha na vozidlo znovu nasadí takto:
