SILNIKA I JAZDALAMPA W DRZWIACH
Aby wymienić żarówkę, należy:
❒otworzyć drzwi i wyjąć klosz A-rys. 44
podważając go w miejscu pokazanym
strzałką;
❒odchylić osłonęB-rys. 45i wymienić
żarówkę mocowaną na wcisk;
A0G0075mrys. 44
❒zamknąć osłonę B-rys. 45na lampie
A-rys. 45;
A0G0235mrys. 45
❒zamontować lampę umieszczając ją w pra-
widłowej pozycji najpierw z jednej strony
i następnie nacisnąć drugą stronę aż do usły-
szenia zatrzasku zablokowania.
Page 192 of 263

190
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
A0G0119mrys. 46
Nie zastępować nigdy bez-
piecznika drutem lub innym
materiałem przewodzącym.
Nie zamieniać w żadnym
przypadku bezpiecznika na
inny wyższej wartości prądowej;
niebezpieczeństwo pożaru.
UWAGA
Jeżeli przepali się bez-
piecznik główny (MEGA-
FUSE, MAXI-FUSE) zwrócić się do
ASO Alfa Romeo. Przed przystą-
pieniem do wymiany bezpiecznika
należy upewnić się czy kluczyk wy-
jęty jest z wyłącznika zapłonu i/lub
czy wszystkie odbiorniki elek-
tryczne są wyłączone.
UWAGA
Jeżeli bezpiecznik przepali
się ponownie, zwrócić się
do ASO Alfa Romeo.
UWAGA
WYMIANA
BEZPIECZNIKA
OPIS OGÓLNY
Bezpieczniki zabezpieczają instalację elek-
tryczną interweniując w przypadku awarii lub
nieprawidłowego działania tej instalacji.
Jeżeli urządzenie elektryczne nie działa, na-
leży najpierw sprawdzić stan odpowiedniego
bezpiecznika; element przewodzący nie mo-
że być przerwany. W przeciwnym razie nale-
ży wymienić przepalony bezpiecznik na nowy
o tej samej wartości prądowej (tego samego
koloru).
A: bezpiecznik cały
B: bezpiecznik z elementem przewodzącym
przepalonym.
Aby wymienić bezpiecznik użyć szczypiec
Czamocowanych w skrzynce bezpieczników
w desce rozdzielczej.
Jeżeli bezpiecznik głów-
ny zabezpieczający sys-
temy bezpieczeństwa (system
air bag, system hamulcowy),
systemy zespołów napędowych
(system silnika, system skrzy-
ni biegów) lub system prze-
kładni kierowniczej interwe-
niuje, zwrócić się do ASO Alfa
Romeo.
UWAGA
Page 193 of 263

191
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDADOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie pogrupowane są
w czterech skrzynkach bezpieczników, usytu-
owanych w desce rozdzielczej, na biegunie do-
datnim akumulatora, obok akumulatora i we-
wnątrz bagażnika (po stronie lewej).
Skrzynka bezpieczników w desce
rozdzielczej
Aby dostać się do bezpieczników odkręcić śru-
bę A-rys. 47i wyjąć pokrywę zabezpie-
czającą B.
A0G0157mrys. 47
A0G0124mrys. 48
Page 194 of 263

192
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDASkrzynka bezpieczników
na biegunie dodatnim akumulatora
Aby dostać się do bezpieczników nacisnąć na
zaczepy mocujące A-rys. 49i wyjąć pokry-
wę zabezpieczającą B.
A0G0126mrys. 49
A0G0125mrys. 50
Page 195 of 263

193
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDASkrzynka bezpieczników obok
akumulatora
Aby dostać się do bezpieczników odkręcić dwie
śruby A-rys. 51 i wyjąć pokrywę zabezpie-
czającą B.
A0G0128mrys. 51
A0G0123mrys. 52
Page 196 of 263

194
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDASkrzynka bezpieczników
w bagażniku (po stronie lewej)

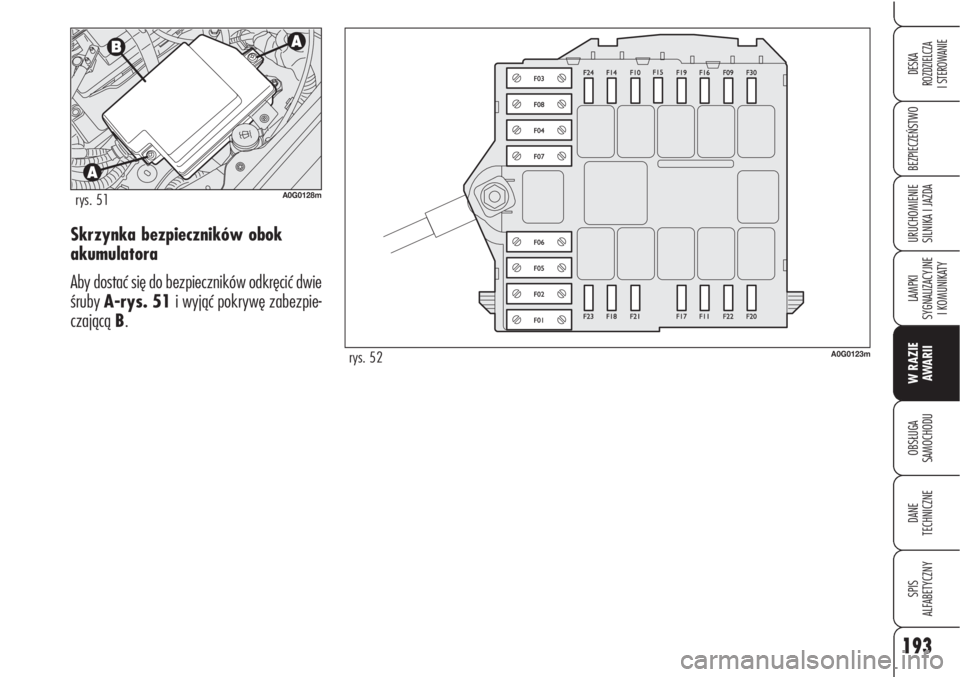

Aby dostać się do bezpieczników odkręcić za-
czep A-rys. 53i otworzyć pokrywę B.
A0G0277mrys. 53
A0G0224mrys. 54
Page 197 of 263

195
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
TABELA ZBIORCZA BEZPIECZNIKÓW

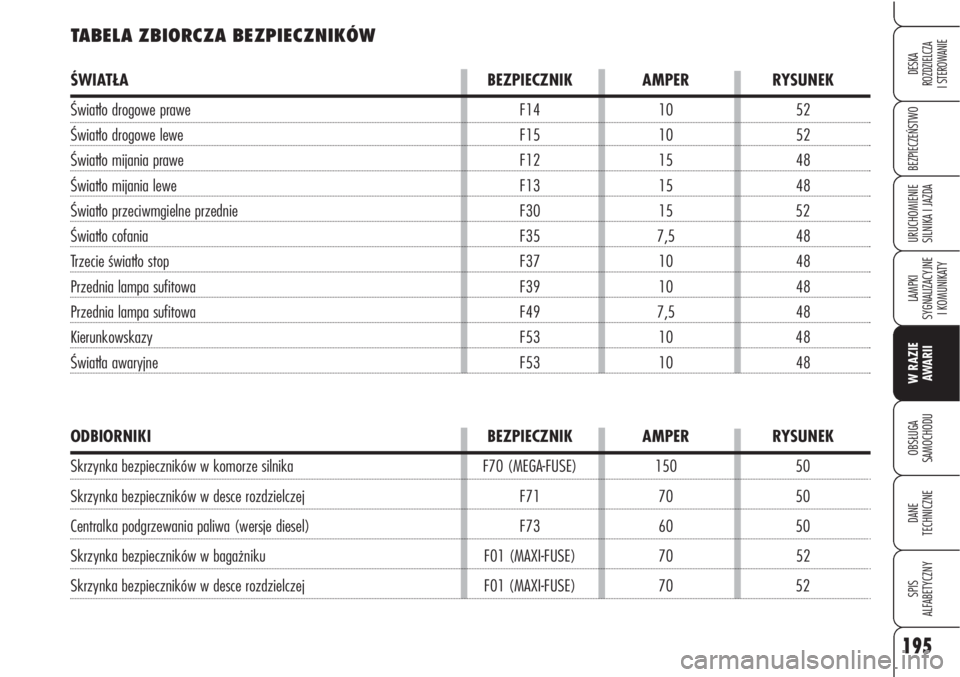

ŚWIATŁA BEZPIECZNIK AMPER RYSUNEK
Światło drogowe prawe F14 10 52
Światło drogowe lewe F15 10 52
Światło mijania prawe F12 15 48
Światło mijania lewe F13 15 48
Światło przeciwmgielne przednie F30 15 52
Światło cofania F35 7,5 48
Trzecie światło stop F37 10 48
Przednia lampa sufitowa F39 10 48
Przednia lampa sufitowa F49 7,5 48
Kierunkowskazy F53 10 48
Światła awaryjne F53 10 48
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Skrzynka bezpieczników w komorze silnika F70 (MEGA-FUSE) 150 50
Skrzynka bezpieczników w desce rozdzielczej F71 70 50
Centralka podgrzewania paliwa (wersje diesel) F73 60 50
Skrzynka bezpieczników w bagażniku F01 (MAXI-FUSE) 70 52
Skrzynka bezpieczników w desce rozdzielczej F01 (MAXI-FUSE) 70 52
Page 198 of 263

196
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK

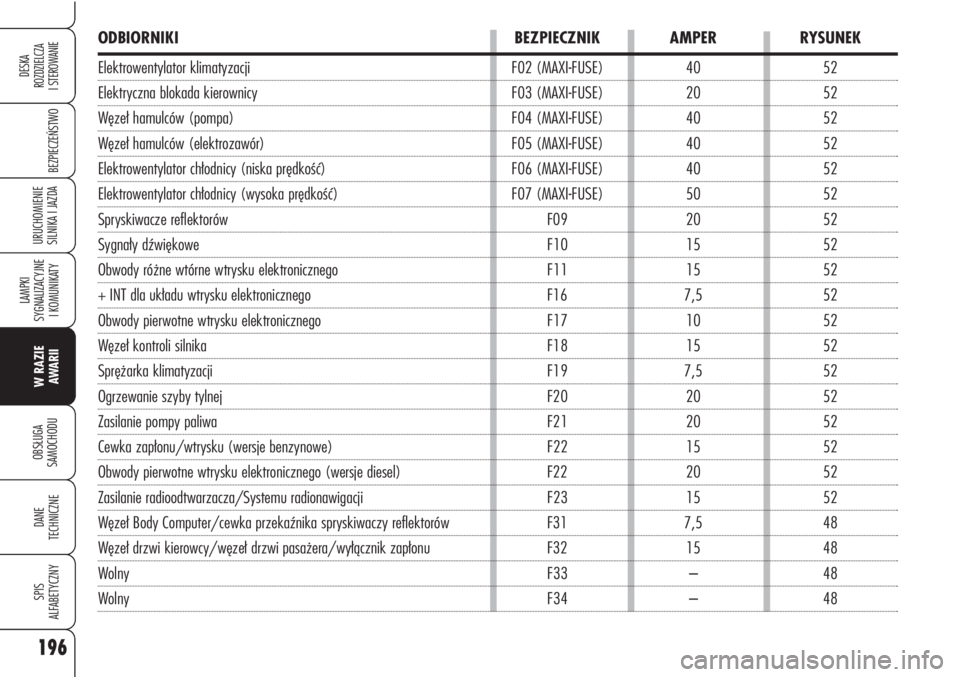

Elektrowentylator klimatyzacji F02 (MAXI-FUSE) 40 52
Elektryczna blokada kierownicy F03 (MAXI-FUSE) 20 52
Węzeł hamulców (pompa) F04 (MAXI-FUSE) 40 52
Węzeł hamulców (elektrozawór) F05 (MAXI-FUSE) 40 52
Elektrowentylator chłodnicy (niska prędkość) F06 (MAXI-FUSE) 40 52
Elektrowentylator chłodnicy (wysoka prędkość) F07 (MAXI-FUSE) 50 52
Spryskiwacze reflektorów F09 20 52
Sygnały dźwiękowe F10 15 52
Obwody różne wtórne wtrysku elektronicznego F11 15 52
+ INT dla układu wtrysku elektronicznego F16 7,5 52
Obwody pierwotne wtrysku elektronicznego F17 10 52
Węzeł kontroli silnika F18 15 52
Sprężarka klimatyzacji F19 7,5 52
Ogrzewanie szyby tylnej F20 20 52
Zasilanie pompy paliwa F21 20 52
Cewka zapłonu/wtrysku (wersje benzynowe) F22 15 52
Obwody pierwotne wtrysku elektronicznego (wersje diesel) F22 20 52
Zasilanie radioodtwarzacza/Systemu radionawigacji F23 15 52
Węzeł Body Computer/cewka przekaźnika spryskiwaczy reflektorów F31 7,5 48
Węzeł drzwi kierowcy/węzeł drzwi pasażera/wyłącznik zapłonu F32 15 48
Wolny F33 – 48
Wolny F34 – 48
Page 199 of 263

197
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK

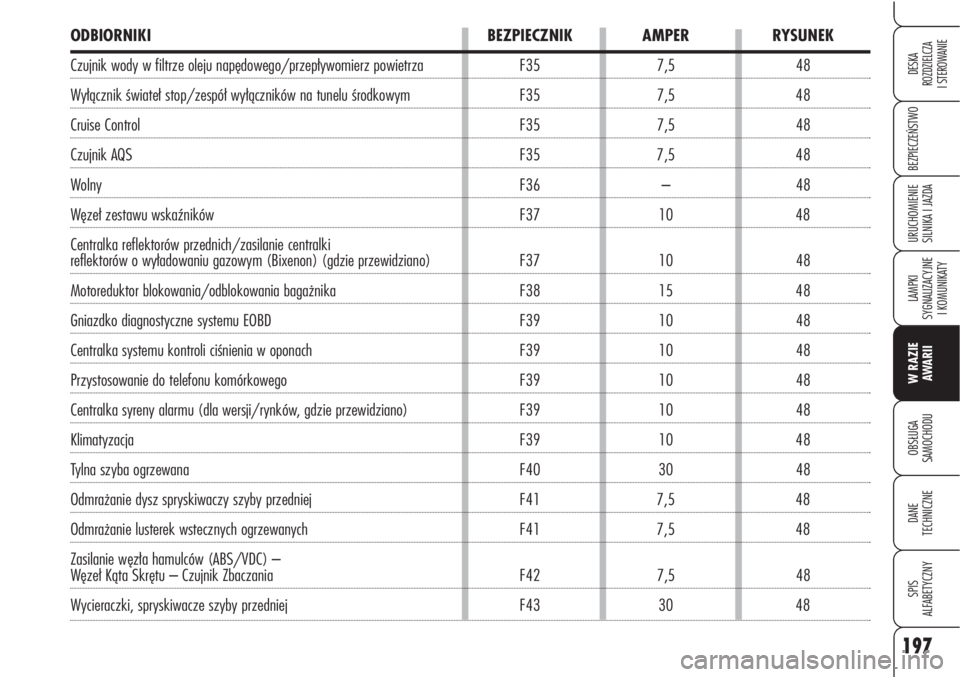

Czujnik wody w filtrze oleju napędowego/przepływomierz powietrza F35 7,5 48
Wyłącznik świateł stop/zespół wyłączników na tunelu środkowym F35 7,5 48
Cruise Control F35 7,5 48
Czujnik AQS F35 7,5 48
Wolny F36 – 48
Węzeł zestawu wskaźników F37 10 48
Centralka reflektorów przednich/zasilanie centralki
reflektorów o wyładowaniu gazowym (Bixenon) (gdzie przewidziano) F37 10 48
Motoreduktor blokowania/odblokowania bagażnika F38 15 48
Gniazdko diagnostyczne systemu EOBD F39 10 48
Centralka systemu kontroli ciśnienia w oponach F39 10 48
Przystosowanie do telefonu komórkowego F39 10 48
Centralka syreny alarmu (dla wersji/rynków, gdzie przewidziano) F39 10 48
Klimatyzacja F39 10 48
Tylna szyba ogrzewana F40 30 48
Odmrażanie dysz spryskiwaczy szyby przedniej F41 7,5 48
Odmrażanie lusterek wstecznych ogrzewanych F41 7,5 48
Zasilanie węzła hamulców (ABS/VDC) –
Węzeł Kąta Skrętu – Czujnik Zbaczania F42 7,5 48
Wycieraczki, spryskiwacze szyby przedniej F43 30 48
Page 200 of 263

198
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Zapalniczka na konsoli środkowej F44 10 48
System radionawigacji F49 7,5 48
Centralka czujnika deszczu F49 7,5 48
Węzeł kierownicy F49 7,5 48
Przyciski sterujące w desce rozdzielczej F49 7,5 48
Węzeł czujników parkowania F49 7,5 48
Podświetlenie sterowań na tunelu F49 7,5 48
Podświetlenie przycisków siedzeń F49 7,5 48
Obwody w szybie przedniej F49 7,5 48
Przystosowanie do telefonu komórkowego F49 7,5 48
Przycisk START/STOP F49 7,5 48
Układ Air Bag F50 7,5 48
Centralka systemu kontroli ciśnienia w oponach F51 7,5 48
Instalacja przystosowania do zamontowania radioodtwarzacza F51 7,5 48
Węzeł zestawu wskaźników F53 10 48
Wzmacniacz radioodtwarzacza z DSP F54 30 54
