Alfa Romeo Brera/Spider 2009 Instrukcja obsługi (in Polish)

179
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

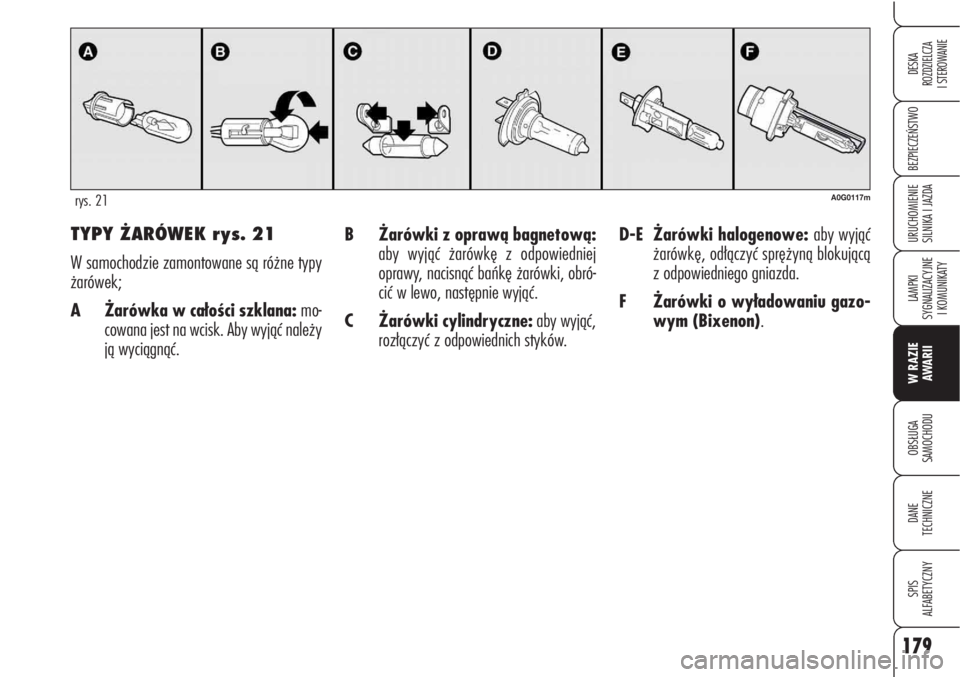

SILNIKA I JAZDAB Żarówki z oprawą bagnetową:
aby wyjąć żarówkę z odpowiedniej
oprawy, nacisnąć bańkę żarówki, obró-
cić w lewo, następnie wyjąć.
C Żarówki cylindryczne:aby wyjąć,
rozłączyć z odpowiednich styków.D-E Żarówki halogenowe: aby wyjąć
żarówkę, odłączyć sprężyną blokującą
z odpowiedniego gniazda.
F Żarówki o wyładowaniu gazo-
wym (Bixenon). TYPY ŻARÓWEK rys. 21
W samochodzie zamontowane są różne typy
żarówek;
A Żarówka w całości szklana: mo-
cowana jest na wcisk. Aby wyjąć należy
ją wyciągnąć.
A0G0117mrys. 21

180
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

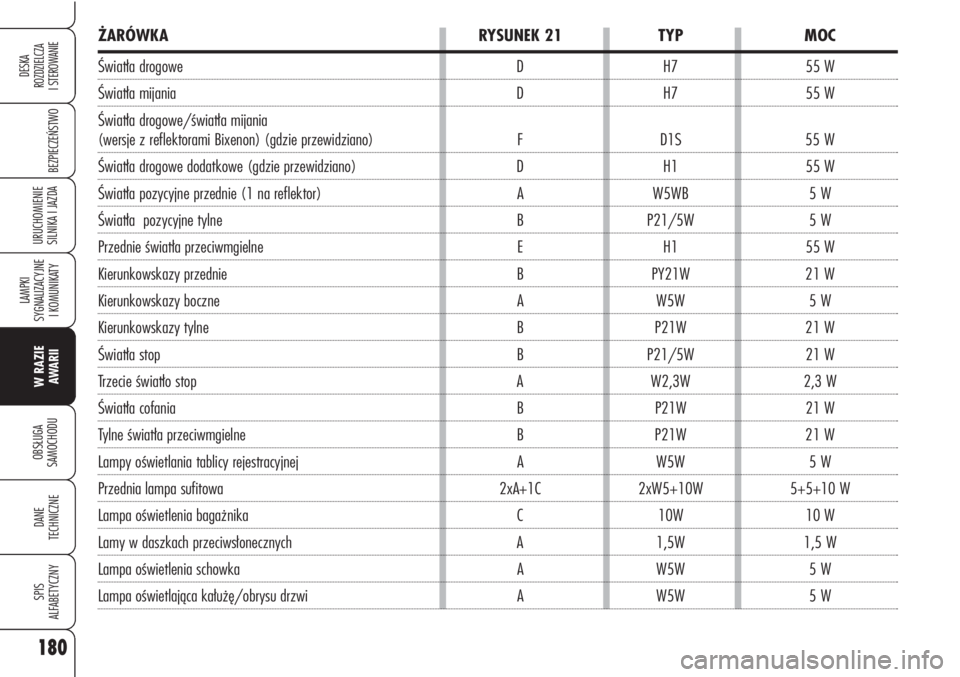

ŻARÓWKA RYSUNEK 21 TYP MOC
Światła drogowe D H7 55 W
Światła mijania D H7 55 W
Światła drogowe/światła mijania
(wersje z reflektorami Bixenon) (gdzie przewidziano) F D1S 55 W
Światła drogowe dodatkowe (gdzie przewidziano) D H1 55 W
Światła pozycyjne przednie (1 na reflektor) A W5WB 5 W
Światła pozycyjne tylne B P21/5W 5 W
Przednie światła przeciwmgielne E H1 55 W
Kierunkowskazy przednie B PY21W 21 W
Kierunkowskazy boczne A W5W 5 W
Kierunkowskazy tylne B P21W 21 W
Światła stop B P21/5W 21 W
Trzecie światło stop A W2,3W 2,3 W
Światła cofania B P21W 21 W
Tylne światła przeciwmgielne B P21W 21 W
Lampy oświetlania tablicy rejestracyjnej A W5W 5 W
Przednia lampa sufitowa 2xA+1C 2xW5+10W 5+5+10 W
Lampa oświetlenia bagażnika C 10W 10 W
Lamy w daszkach przeciwsłonecznych A 1,5W 1,5 W
Lampa oświetlenia schowka A W5W 5 W
Lampa oświetlająca kałużę/obrysu drzwi A W5W 5 W

181
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

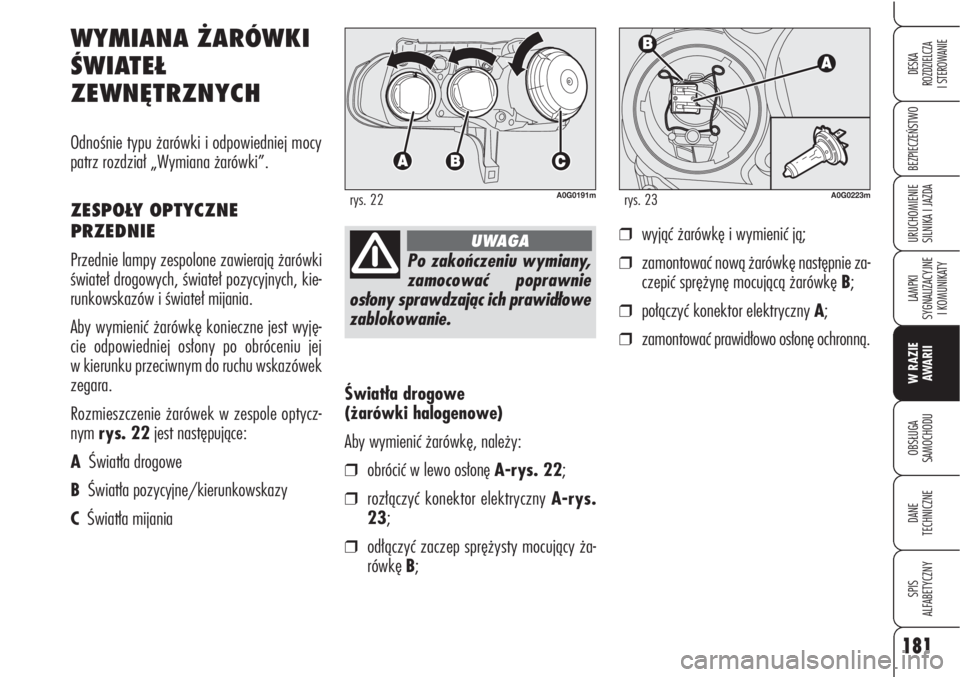

Światła drogowe
(żarówki halogenowe)
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę A-rys. 22;
❒rozłączyć konektor elektryczny A-rys.
23;
❒odłączyć zaczep sprężysty mocujący ża-
rówkę B;
WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i odpowiedniej mocy
patrz rozdział „Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
Przednie lampy zespolone zawierają żarówki
świateł drogowych, świateł pozycyjnych, kie-
runkowskazów i świateł mijania.
Aby wymienić żarówkę konieczne jest wyję-
cie odpowiedniej osłony po obróceniu jej
w kierunku przeciwnym do ruchu wskazówek
zegara.
Rozmieszczenie żarówek w zespole optycz-
nym rys. 22jest następujące:
AŚwiatła drogowe
BŚwiatła pozycyjne/kierunkowskazy
CŚwiatła mijania
A0G0191mrys. 22
Po zakończeniu wymiany,
zamocować poprawnie
osłony sprawdzając ich prawidłowe
zablokowanie.
UWAGA
A0G0223mrys. 23
❒wyjąć żarówkę i wymienić ją;
❒zamontować nową żarówkę następnie za-
czepić sprężynę mocującą żarówkę B;
❒połączyć konektor elektryczny A;
❒zamontować prawidłowo osłonę ochronną.

182
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

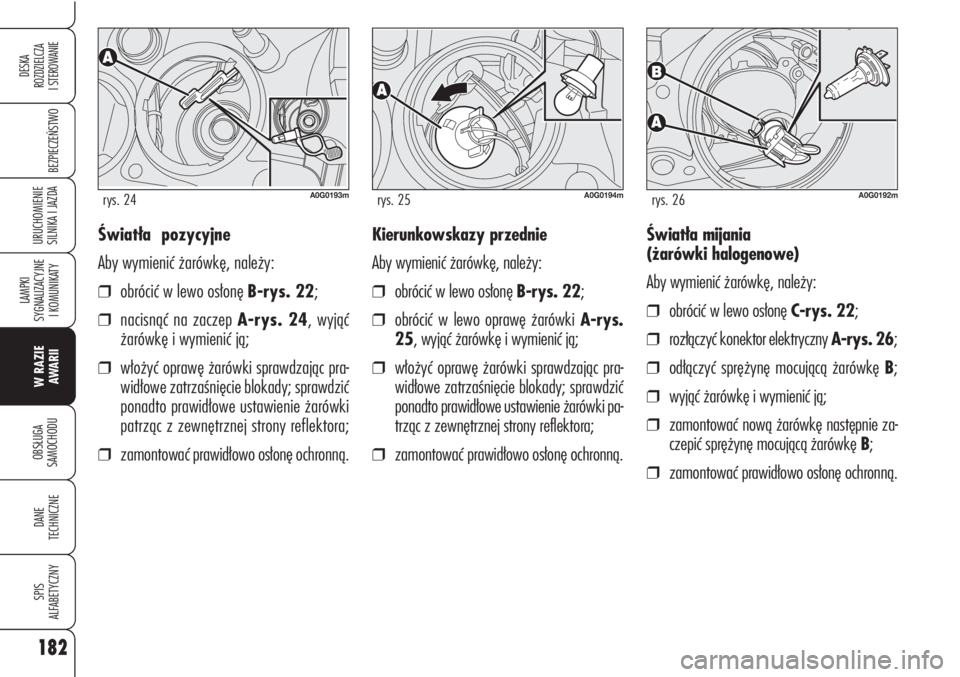

SILNIKA I JAZDAŚwiatła pozycyjne
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę B-rys. 22;
❒nacisnąć na zaczep A-rys. 24, wyjąć
żarówkę i wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora;
❒zamontować prawidłowo osłonę ochronną.
A0G0193mrys. 24A0G0194mrys. 25A0G0192mrys. 26
Kierunkowskazy przednie
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę B-rys. 22;
❒obrócić w lewo oprawę żarówki A-rys.
25, wyjąć żarówkę i wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki pa-
trząc z zewnętrznej strony reflektora;
❒zamontować prawidłowo osłonę ochronną.Światła mijania
(żarówki halogenowe)
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę C-rys. 22;
❒rozłączyć konektor elektryczny A-rys. 26;
❒odłączyć sprężynę mocującą żarówkę B;
❒wyjąć żarówkę i wymienić ją;
❒zamontować nową żarówkę następnie za-
czepić sprężynę mocującą żarówkę B;
❒zamontować prawidłowo osłonę ochronną.

183
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

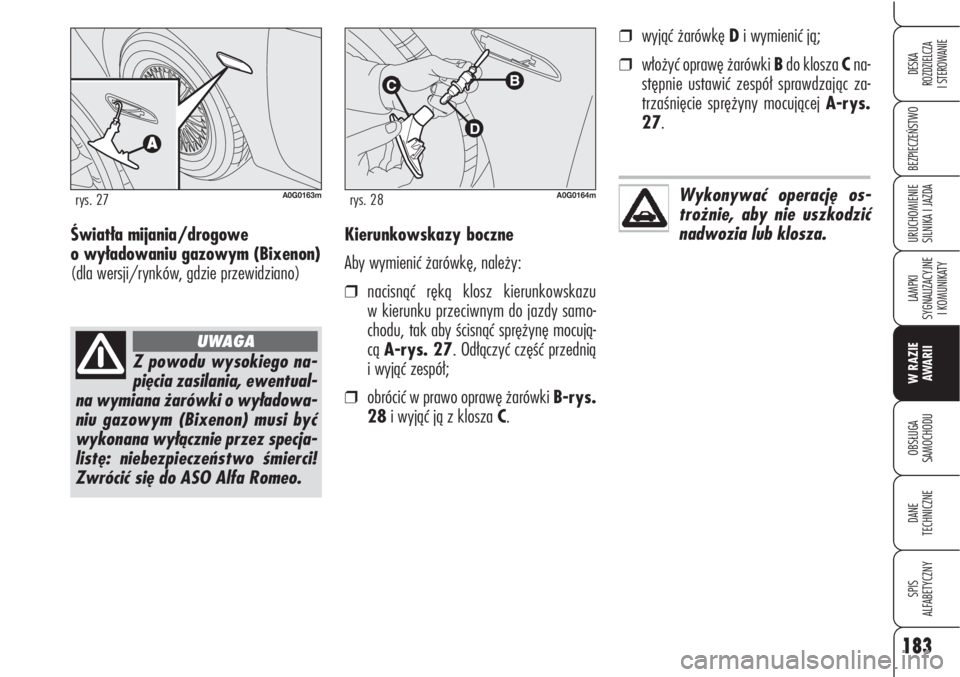

SILNIKA I JAZDAKierunkowskazy boczne
Aby wymienić żarówkę, należy:
❒nacisnąć ręką klosz kierunkowskazu
w kierunku przeciwnym do jazdy samo-
chodu, tak aby ścisnąć sprężynę mocują-
cą A-rys. 27. Odłączyć część przednią
i wyjąć zespół;
❒obrócić w prawo oprawę żarówki B-rys.
28i wyjąć ją z klosza C.
A0G0163mrys. 27A0G0164mrys. 28Wykonywać operację os-
trożnie, aby nie uszkodzić
nadwozia lub klosza.
Z powodu wysokiego na-
pięcia zasilania, ewentual-
na wymiana żarówki o wyładowa-
niu gazowym (Bixenon) musi być
wykonana wyłącznie przez specja-
listę: niebezpieczeństwo śmierci!
Zwrócić się do ASO Alfa Romeo.
UWAGA
Światła mijania/drogowe
o wyładowaniu gazowym (Bixenon)
(dla wersji/rynków, gdzie przewidziano)
❒wyjąć żarówkę Di wymienić ją;
❒włożyć oprawę żarówki Bdo klosza Cna-
stępnie ustawić zespół sprawdzając za-
trzaśnięcie sprężyny mocującej A-rys.
27.

184
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

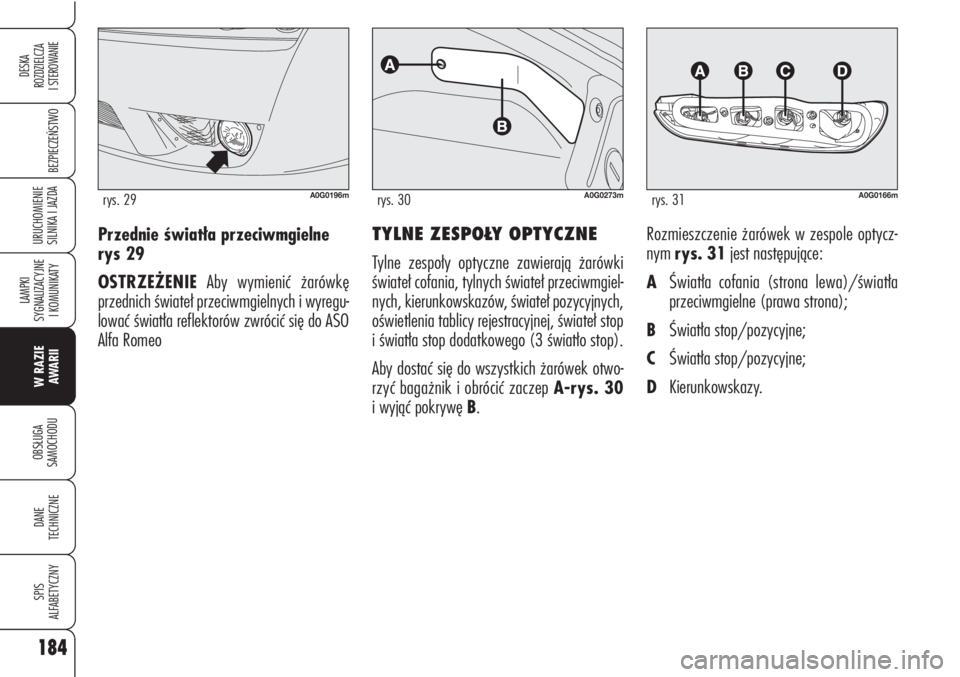

SILNIKA I JAZDATYLNE ZESPOŁY OPTYCZNE
Tylne zespoły optyczne zawierają żarówki
świateł cofania, tylnych świateł przeciwmgiel-
nych, kierunkowskazów, świateł pozycyjnych,
oświetlenia tablicy rejestracyjnej, świateł stop
i światła stop dodatkowego (3 światło stop).
Aby dostać się do wszystkich żarówek otwo-
rzyć bagażnik i obrócić zaczep A-rys. 30
i wyjąć pokrywę B.
A0G0273mrys. 30A0G0166mrys. 31
Rozmieszczenie żarówek w zespole optycz-
nym rys. 31jest następujące:
AŚwiatła cofania (strona lewa)/światła
przeciwmgielne (prawa strona);
BŚwiatła stop/pozycyjne;
CŚwiatła stop/pozycyjne;
DKierunkowskazy.
A0G0196mrys. 29
Przednie światła przeciwmgielne
rys 29
OSTRZEŻENIEAby wymienić żarówkę
przednich świateł przeciwmgielnych i wyregu-
lować światła reflektorów zwrócić się do ASO
Alfa Romeo

185
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

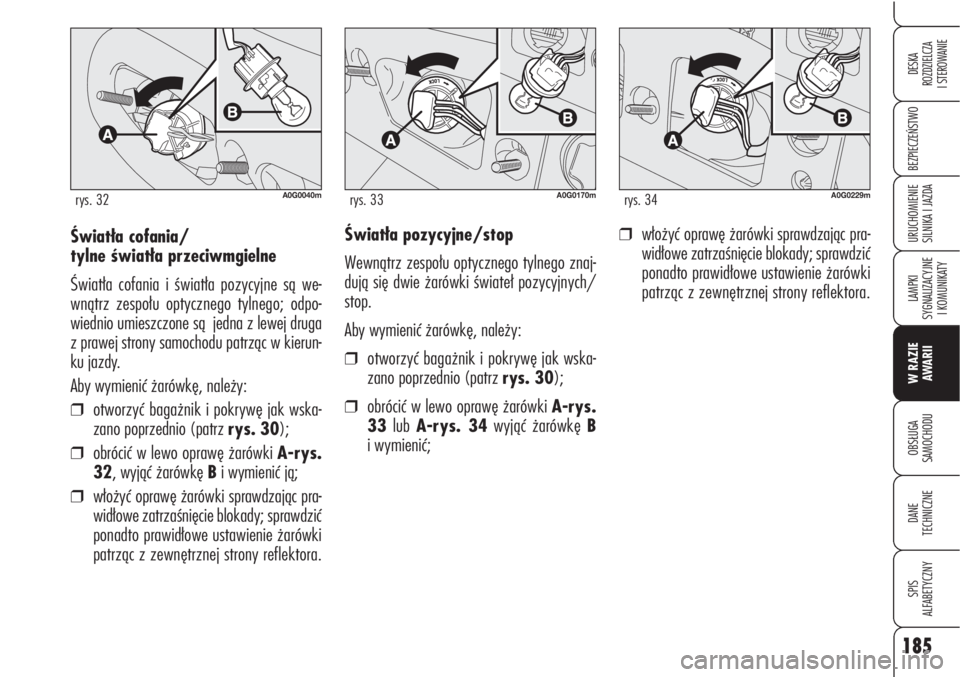

SILNIKA I JAZDAŚwiatła cofania/
tylne światła przeciwmgielne
Światła cofania i światła pozycyjne są we-
wnątrz zespołu optycznego tylnego; odpo-
wiednio umieszczone są jedna z lewej druga
z prawej strony samochodu patrząc w kierun-
ku jazdy.
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i pokrywę jak wska-
zano poprzednio (patrz rys. 30);
❒obrócić w lewo oprawę żarówki A-rys.
32, wyjąć żarówkę Bi wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora.
A0G0040mrys. 32A0G0229mrys. 34
Światła pozycyjne/stop
Wewnątrz zespołu optycznego tylnego znaj-
dują się dwie żarówki świateł pozycyjnych/
stop.
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i pokrywę jak wska-
zano poprzednio (patrz rys. 30);
❒obrócić w lewo oprawę żarówki A-rys.
33lub A-rys. 34wyjąć żarówkę B
i wymienić;
A0G0170mrys. 33
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora.

186
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

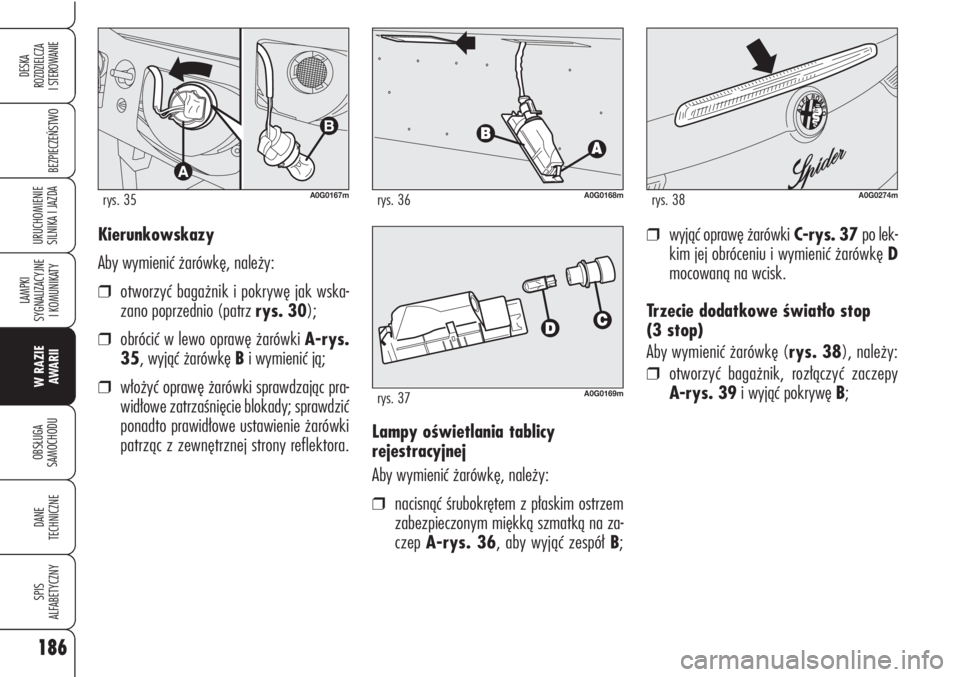

SILNIKA I JAZDAKierunkowskazy
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i pokrywę jak wska-
zano poprzednio (patrz rys. 30);
❒obrócić w lewo oprawę żarówki A-rys.
35, wyjąć żarówkę Bi wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora.
A0G0167mrys. 35
Lampy oświetlania tablicy
rejestracyjnej
Aby wymienić żarówkę, należy:
❒nacisnąć śrubokrętem z płaskim ostrzem
zabezpieczonym miękką szmatką na za-
czep A-rys. 36, aby wyjąć zespół B;
A0G0168mrys. 36
A0G0169mrys. 37
❒wyjąć oprawę żarówkiC-rys. 37 po lek-
kim jej obróceniu i wymienić żarówkę D
mocowaną na wcisk.
Trzecie dodatkowe światło stop
(3 stop)
Aby wymienić żarówkę (rys. 38), należy:
❒otworzyć bagażnik, rozłączyć zaczepy
A-rys. 39i wyjąć pokrywę B;
A0G0274mrys. 38

187
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

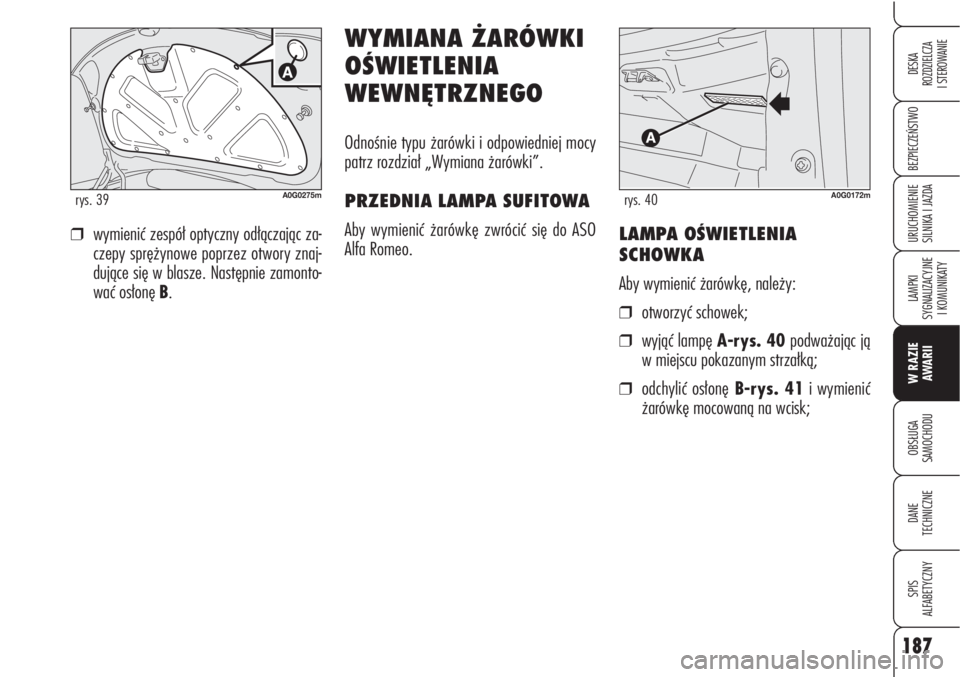

SILNIKA I JAZDA❒wymienić zespół optyczny odłączając za-
czepy sprężynowe poprzez otwory znaj-
dujące się w blasze. Następnie zamonto-
wać osłonę B.
WYMIANA ŻARÓWKI
OŚWIETLENIA
WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej mocy
patrz rozdział „Wymiana żarówki”.
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę zwrócić się do ASO
Alfa Romeo.
A0G0275mrys. 39
LAMPA OŚWIETLENIA
SCHOWKA
Aby wymienić żarówkę, należy:
❒otworzyć schowek;
❒wyjąć lampę A-rys. 40podważając ją
w miejscu pokazanym strzałką;
❒odchylić osłonęB-rys. 41i wymienić
żarówkę mocowaną na wcisk;
A0G0172mrys. 40

188
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA❒zamknąć osłonę B-rys. 41na lampie
A-rys. 40;
❒zamontować lampę umieszczając ją
w prawidłowej pozycji najpierw z jednej
strony i następnie nacisnąć drugą stronę
aż do usłyszenia zatrzasku zablokowania.
A0G0173mrys. 41
OŚWIETLENIE BAGAŻNIKA
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik;
❒wyjąć lampę A-rys. 42podważając ją
w punkcie pokazanym strzałką;
A
A0G0276mrys. 42A0G0204mrys. 43
❒otworzyć pokrywę zabezpieczającą
B-rys. 43 i wymienić żarówkę odłą-
czając od bocznych styków sprawdzając,
czy nowa żarówka jest prawidłowo za-
blokowana pomiędzy stykami;
❒zamknąć pokrywę ochronną B;
❒zamontować lampę umieszczając ją w pra-
widłowej pozycji najpierw z jednej strony
i następnie nacisnąć drugą stronę aż do
usłyszenia zatrzasku zablokowania.
