Alfa Romeo Giulia 2016 Handleiding (in Dutch)

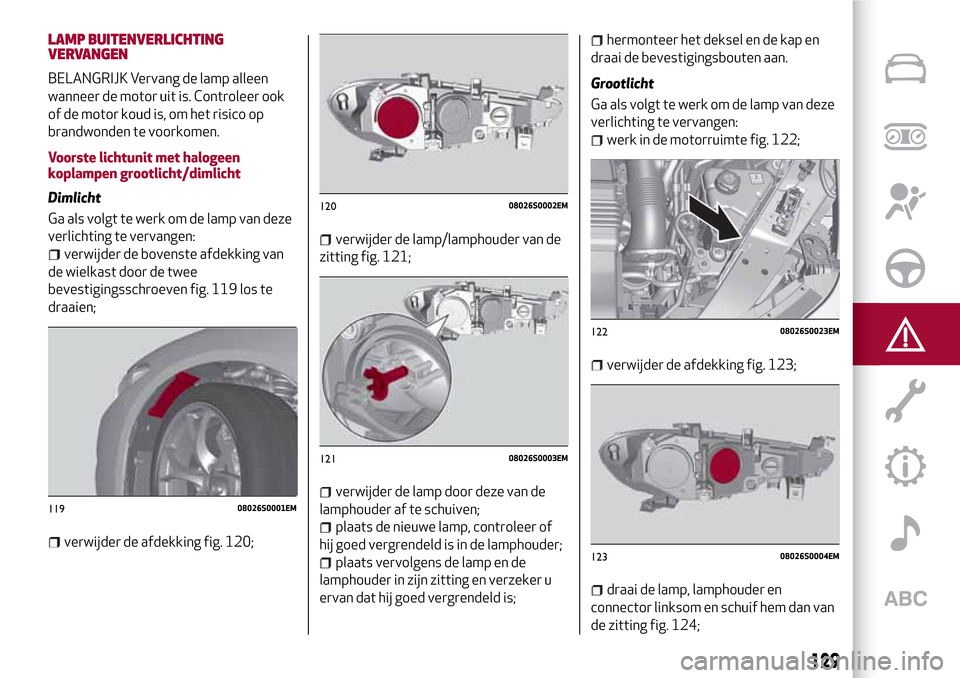

LAMP BUITENVERLICHTING
VERVANGEN
BELANGRIJK Vervang de lamp alleen
wanneer de motor uit is. Controleer ook
of de motor koud is, om het risico op
brandwonden te voorkomen.
Voorste lichtunit met halogeen
koplampen grootlicht/dimlicht
Dimlicht
Ga als volgt te werk om de lamp van deze
verlichting te vervangen:
verwijder de bovenste afdekking van
de wielkast door de twee
bevestigingsschroeven fig. 119 los te
draaien;
verwijder de afdekking fig. 120;
verwijder de lamp/lamphouder van de
zitting fig. 121;
verwijder de lamp door deze van de
lamphouder af te schuiven;
plaats de nieuwe lamp, controleer of
hij goed vergrendeld is in de lamphouder;
plaats vervolgens de lamp en de
lamphouder in zijn zitting en verzeker u
ervan dat hij goed vergrendeld is;
hermonteer het deksel en de kap en
draai de bevestigingsbouten aan.
Grootlicht
Ga als volgt te werk om de lamp van deze
verlichting te vervangen:
werk in de motorruimte fig. 122;
verwijder de afdekking fig. 123;
draai de lamp, lamphouder en
connector linksom en schuif hem dan van
de zitting fig. 124;
11908026S0001EM
12008026S0002EM
12108026S0003EM
12208026S0023EM
12308026S0004EM
129

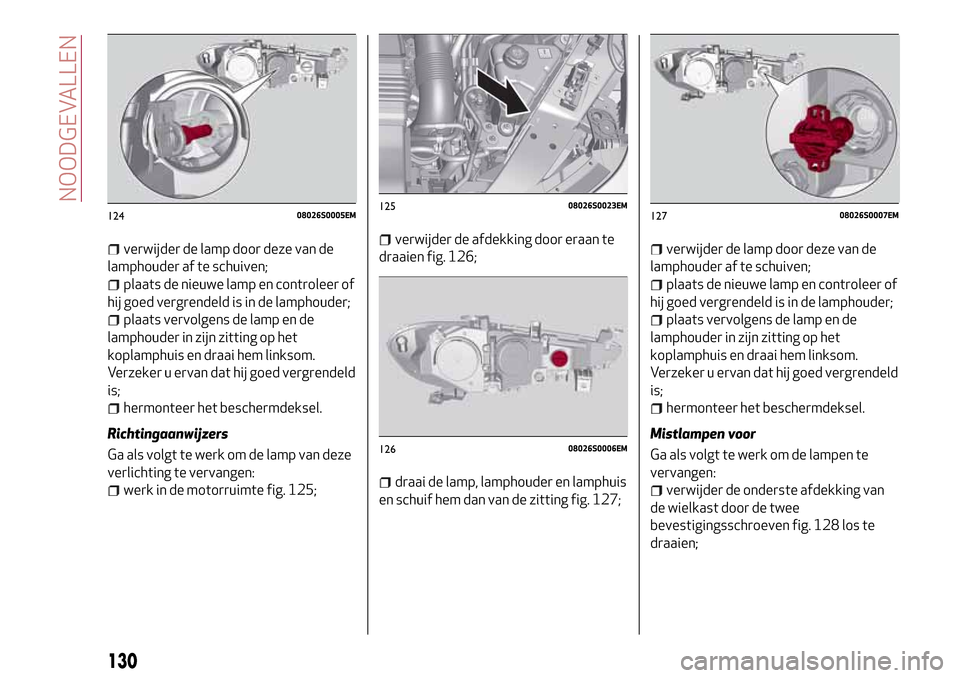

verwijder de lamp door deze van de
lamphouder af te schuiven;
plaats de nieuwe lamp en controleer of
hij goed vergrendeld is in de lamphouder;
plaats vervolgens de lamp en de
lamphouder in zijn zitting op het
koplamphuis en draai hem linksom.
Verzeker u ervan dat hij goed vergrendeld
is;
hermonteer het beschermdeksel.
Richtingaanwijzers
Ga als volgt te werk om de lamp van deze
verlichting te vervangen:
werk in de motorruimte fig. 125;
verwijder de afdekking door eraan te
draaien fig. 126;
draai de lamp, lamphouder en lamphuis
en schuif hem dan van de zitting fig. 127;
verwijder de lamp door deze van de
lamphouder af te schuiven;
plaats de nieuwe lamp en controleer of
hij goed vergrendeld is in de lamphouder;
plaats vervolgens de lamp en de
lamphouder in zijn zitting op het
koplamphuis en draai hem linksom.
Verzeker u ervan dat hij goed vergrendeld
is;
hermonteer het beschermdeksel.
Mistlampen voor
Ga als volgt te werk om de lampen te
vervangen:
verwijder de onderste afdekking van
de wielkast door de twee
bevestigingsschroeven fig. 128 los te
draaien;
12408026S0005EM12508026S0023EM
12608026S0006EM
12708026S0007EM
130
NOODGEVALLEN

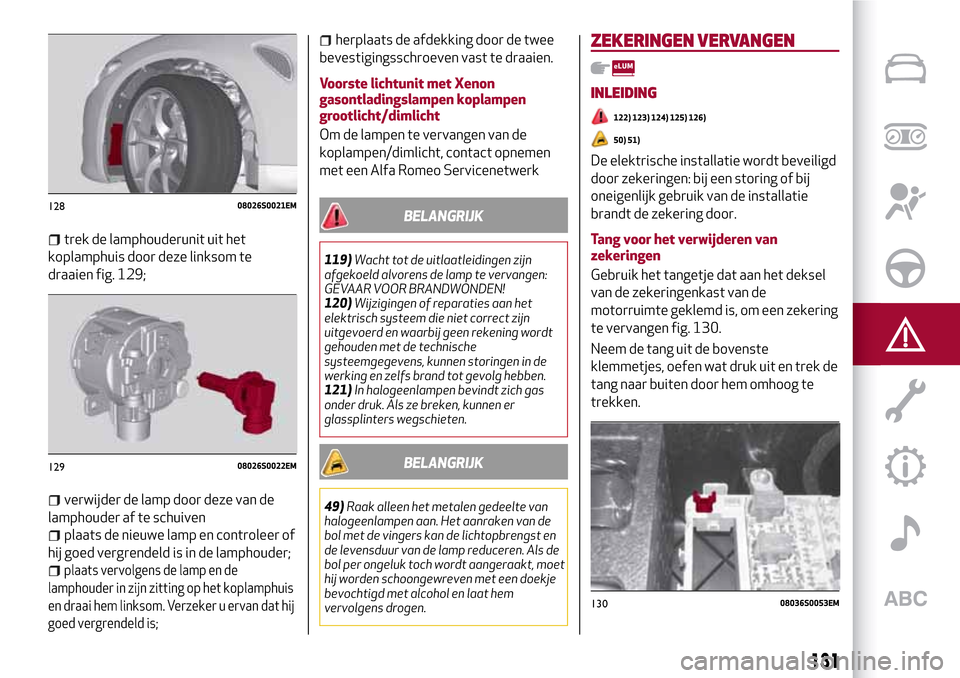

trek de lamphouderunit uit het
koplamphuis door deze linksom te
draaien fig. 129;
verwijder de lamp door deze van de
lamphouder af te schuiven
plaats de nieuwe lamp en controleer of
hij goed vergrendeld is in de lamphouder;
plaats vervolgens de lamp en de
lamphouder in zijn zitting op het koplamphuis
en draai hem linksom. Verzeker u ervan dat hij
goed vergrendeld is;
herplaats de afdekking door de twee
bevestigingsschroeven vast te draaien.
Voorste lichtunit met Xenon
gasontladingslampen koplampen
grootlicht/dimlicht
Om de lampen te vervangen van de
koplampen/dimlicht, contact opnemen
met een Alfa Romeo Servicenetwerk
BELANGRIJK
119)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!
120)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
121)In halogeenlampen bevindt zich gas
onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
BELANGRIJK
49)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst en
de levensduur van de lamp reduceren. Als de
bol per ongeluk toch wordt aangeraakt, moet
hij worden schoongewreven met een doekje
bevochtigd met alcohol en laat hem
vervolgens drogen.
ZEKERINGEN VERVANGEN
INLEIDING
122) 123) 124) 125) 126)
50) 51)
De elektrische installatie wordt beveiligd
door zekeringen: bij een storing of bij
oneigenlijk gebruik van de installatie
brandt de zekering door.
Tang voor het verwijderen van
zekeringen
Gebruik het tangetje dat aan het deksel
van de zekeringenkast van de
motorruimte geklemd is, om een zekering
te vervangen fig. 130.
Neem de tang uit de bovenste
klemmetjes, oefen wat druk uit en trek de
tang naar buiten door hem omhoog te
trekken.
12808026S0021EM
12908026S0022EM
13008036S0053EM
131

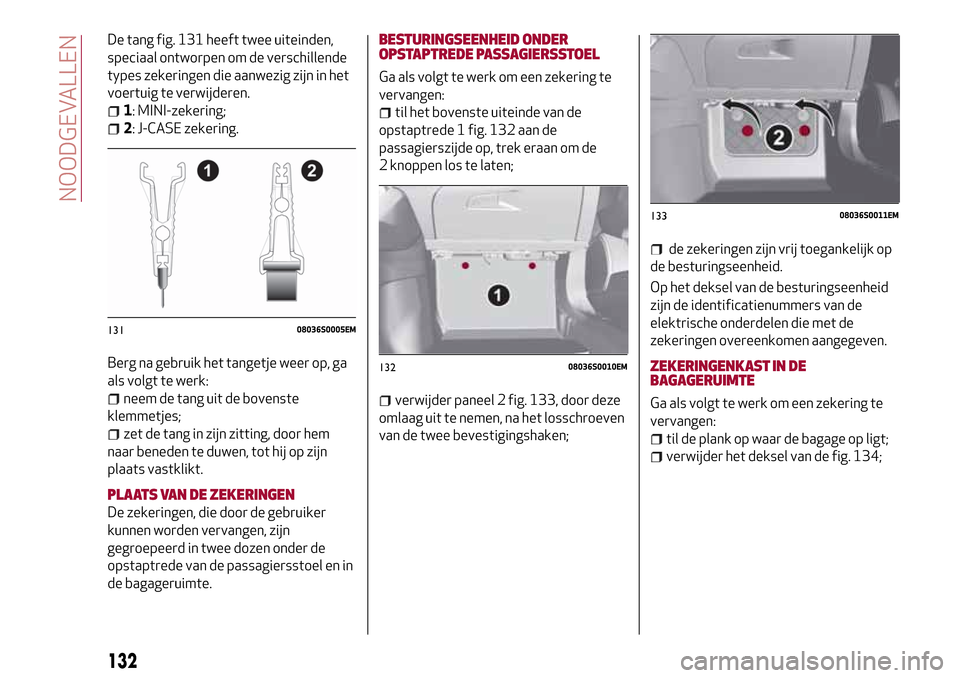

De tang fig. 131 heeft twee uiteinden,
speciaal ontworpen om de verschillende
types zekeringen die aanwezig zijn in het
voertuig te verwijderen.
1: MINI-zekering;
2: J-CASE zekering.
Berg na gebruik het tangetje weer op, ga
als volgt te werk:
neem de tang uit de bovenste
klemmetjes;
zet de tang in zijn zitting, door hem
naar beneden te duwen, tot hij op zijn
plaats vastklikt.
PLAATS VAN DE ZEKERINGEN
De zekeringen, die door de gebruiker
kunnen worden vervangen, zijn
gegroepeerd in twee dozen onder de
opstaptrede van de passagiersstoel en in
de bagageruimte.
BESTURINGSEENHEID ONDER
OPSTAPTREDE PASSAGIERSSTOEL
Ga als volgt te werk om een zekering te
vervangen:
til het bovenste uiteinde van de
opstaptrede 1 fig. 132 aan de
passagierszijde op, trek eraan om de
2 knoppen los te laten;
verwijder paneel 2 fig. 133, door deze
omlaag uit te nemen, na het losschroeven
van de twee bevestigingshaken;
de zekeringen zijn vrij toegankelijk op
de besturingseenheid.
Op het deksel van de besturingseenheid
zijn de identificatienummers van de
elektrische onderdelen die met de
zekeringen overeenkomen aangegeven.
ZEKERINGENKAST IN DE
BAGAGERUIMTE
Ga als volgt te werk om een zekering te
vervangen:
til de plank op waar de bagage op ligt;
verwijder het deksel van de fig. 134;
13108036S0005EM
13208036S0010EM
13308036S0011EM
132
NOODGEVALLEN

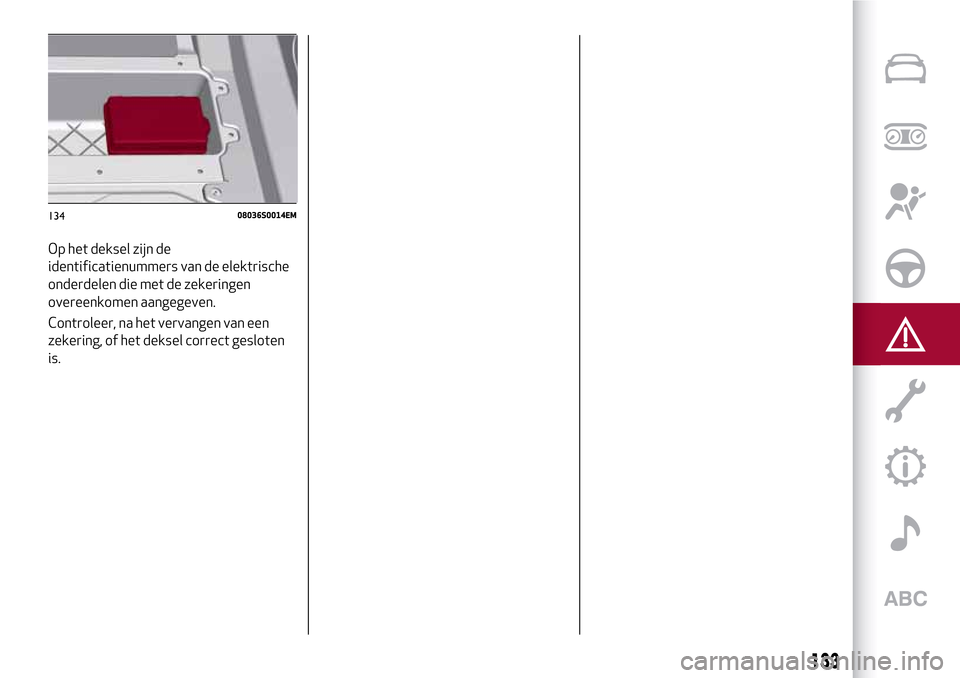

Op het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.
Controleer, na het vervangen van een
zekering, of het deksel correct gesloten
is.
13408036S0014EM
133

BESTURINGSEENHEID ONDER OPSTAPTREDE PASSAGIERSSTOEL
FUNCTIEZEKERINGAMPÈRE
Elektrische ruitbediening voor (bestuurderszijde) F3325
Elektrische ruitbediening voor (passagierszijde) F3425
Voeding voo Connectsysteem,

Klimaatregeling, Alarm, Elektrisch
inklappen buitenspiegel, EOBD-systeem, USB-aansluiting F36
15
Safe Lock-systeem (Ontgrendeling portier bestuurderszijde - voor
sommige versies/markten), Portiersontgrendeling, Centrale
vergrendeling F38
20
13508036S0013EM
134
NOODGEVALLEN
20-4-2016 3:51 Pagina 134

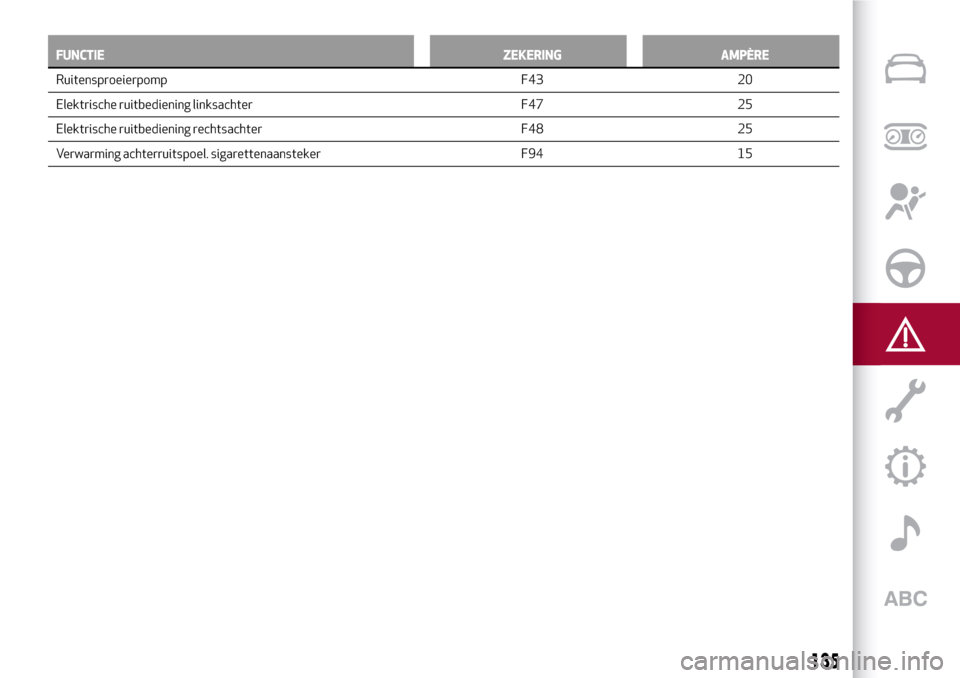

FUNCTIE ZEKERING AMPÈRE
Ruitensproeierpomp F43 20
Elektrische ruitbediening linksachter F47 25
Elektrische ruitbediening
rechtsachter F48 25
Verwarming achterruitspoel. sigarettenaansteker F94 15
135

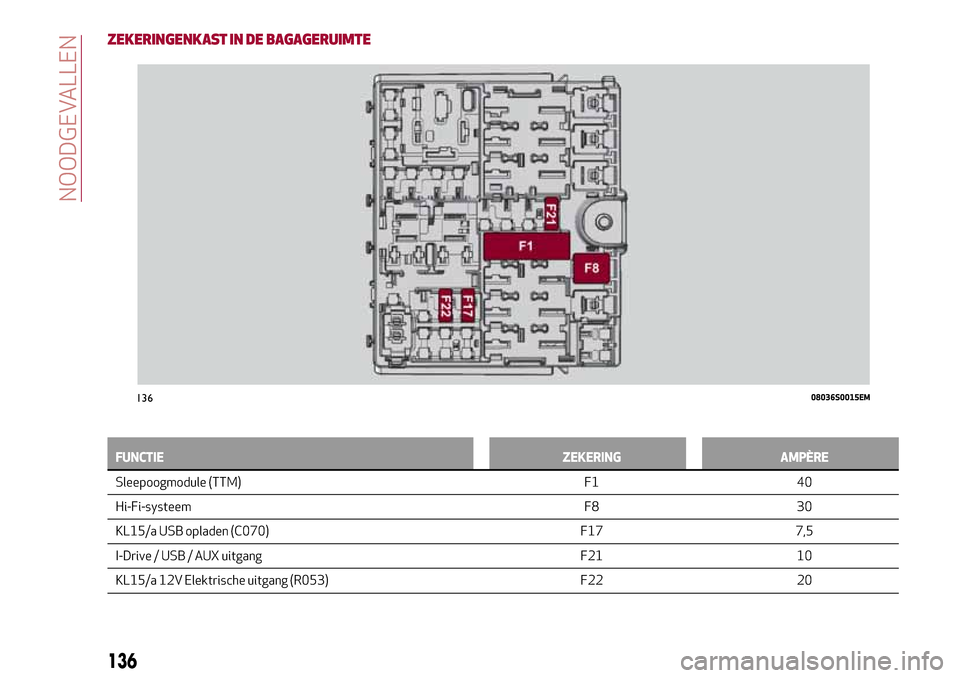

ZEKERINGENKAST IN DE BAGAGERUIMTE
FUNCTIE ZEKERING AMPÈRE
Sleepoogmodule (TTM) F1 40
Hi-Fi-systeem F8 30
KL15/a USB opladen
(C070) F17 7,5
I-Drive / USB / AUX uitgang F21 10
KL15/a 12V Elektrische uitgang (R053) F22 20
13608036S0015EM
136
NOODGEVALLEN

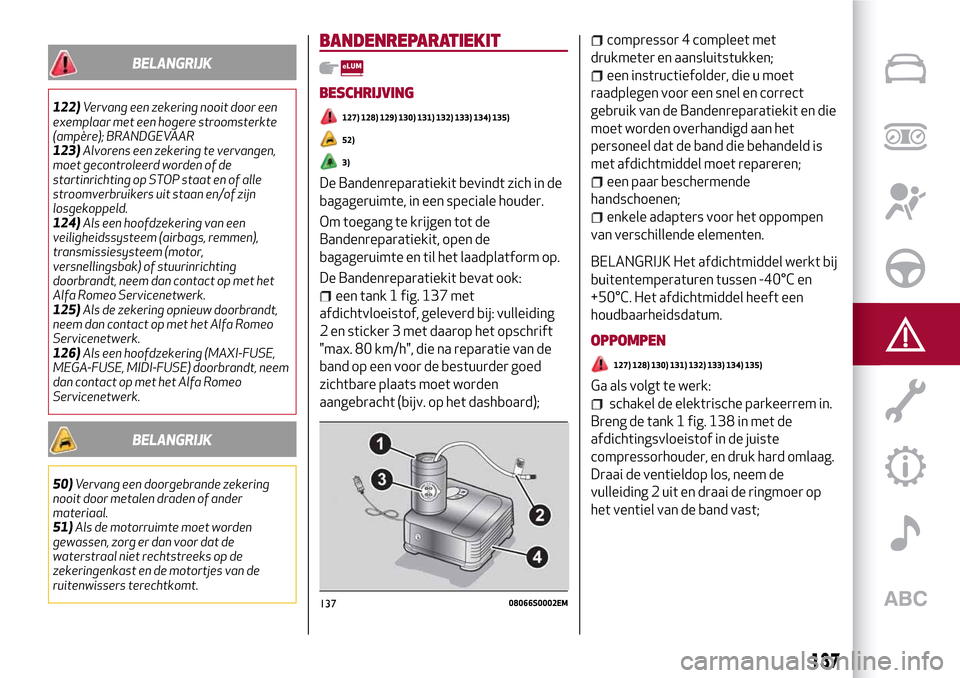

BELANGRIJK
122)Vervang een zekering nooit door een
exemplaar met een hogere stroomsterkte
(ampère); BRANDGEVAAR
123)Alvorens een zekering te vervangen,
moet gecontroleerd worden of de
startinrichting op STOP staat en of alle
stroomverbruikers uit staan en/of zijn
losgekoppeld.
124)Als een hoofdzekering van een
veiligheidssysteem (airbags, remmen),
transmissiesysteem (motor,
versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het
Alfa Romeo Servicenetwerk.
125)Als de zekering opnieuw doorbrandt,
neem dan contact op met het Alfa Romeo
Servicenetwerk.
126)Als een hoofdzekering (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) doorbrandt, neem
dan contact op met het Alfa Romeo
Servicenetwerk.
BELANGRIJK
50)Vervang een doorgebrande zekering
nooit door metalen draden of ander
materiaal.
51)Als de motorruimte moet worden
gewassen, zorg er dan voor dat de
waterstraal niet rechtstreeks op de
zekeringenkast en de motortjes van de
ruitenwissers terechtkomt.
BANDENREPARATIEKIT
BESCHRIJVING
127) 128) 129) 130) 131) 132) 133) 134) 135)
52)
3)
De Bandenreparatiekit bevindt zich in de
bagageruimte, in een speciale houder.
Om toegang te krijgen tot de
Bandenreparatiekit, open de
bagageruimte en til het laadplatform op.
De Bandenreparatiekit bevat ook:
een tank 1 fig. 137 met
afdichtvloeistof, geleverd bij: vulleiding
2 en sticker 3 met daarop het opschrift
"max. 80 km/h", die na reparatie van de
band op een voor de bestuurder goed
zichtbare plaats moet worden
aangebracht (bijv. op het dashboard);
compressor 4 compleet met
drukmeter en aansluitstukken;
een instructiefolder, die u moet
raadplegen voor een snel en correct
gebruik van de Bandenreparatiekit en die
moet worden overhandigd aan het
personeel dat de band die behandeld is
met afdichtmiddel moet repareren;
een paar beschermende
handschoenen;
enkele adapters voor het oppompen
van verschillende elementen.
BELANGRIJK Het afdichtmiddel werkt bij
buitentemperaturen tussen -40°C en
+50°C. Het afdichtmiddel heeft een
houdbaarheidsdatum.
OPPOMPEN
127) 128) 130) 131) 132) 133) 134) 135)
Ga als volgt te werk:
schakel de elektrische parkeerrem in.
Breng de tank 1 fig. 138 in met de
afdichtingsvloeistof in de juiste
compressorhouder, en druk hard omlaag.
Draai de ventieldop los, neem de
vulleiding 2 uit en draai de ringmoer op
het ventiel van de band vast;
13708066S0002EM
137

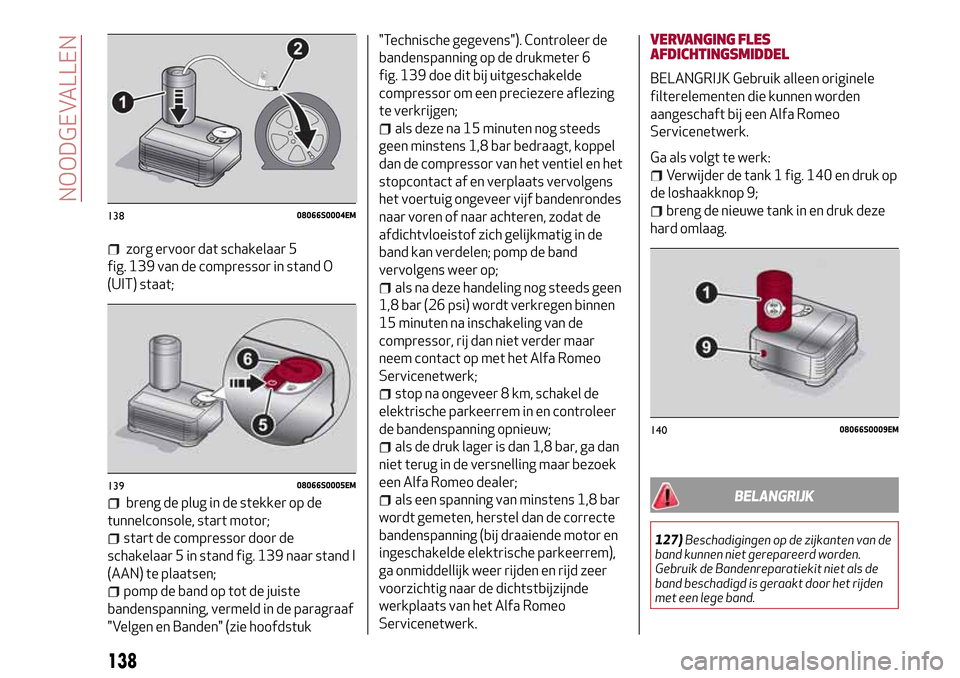

zorg ervoor dat schakelaar 5
fig. 139 van de compressor in stand O
(UIT) staat;
breng de plug in de stekker op de
tunnelconsole, start motor;
start de compressor door de
schakelaar 5 in stand fig. 139 naar stand I
(AAN) te plaatsen;
pomp de band op tot de juiste
bandenspanning, vermeld in de paragraaf
"Velgen en Banden" (zie hoofdstuk"Technische gegevens"). Controleer de
bandenspanning op de drukmeter 6
fig. 139 doe dit bij uitgeschakelde
compressor om een preciezere aflezing
te verkrijgen;
als deze na 15 minuten nog steeds
geen minstens 1,8 bar bedraagt, koppel
dan de compressor van het ventiel en het
stopcontact af en verplaats vervolgens
het voertuig ongeveer vijf bandenrondes
naar voren of naar achteren, zodat de
afdichtvloeistof zich gelijkmatig in de
band kan verdelen; pomp de band
vervolgens weer op;
als na deze handeling nog steeds geen
1,8 bar (26 psi) wordt verkregen binnen
15 minuten na inschakeling van de
compressor, rij dan niet verder maar
neem contact op met het Alfa Romeo
Servicenetwerk;
stop na ongeveer 8 km, schakel de
elektrische parkeerrem in en controleer
de bandenspanning opnieuw;
als de druk lager is dan 1,8 bar, ga dan
niet terug in de versnelling maar bezoek
een Alfa Romeo dealer;
als een spanning van minstens 1,8 bar
wordt gemeten, herstel dan de correcte
bandenspanning (bij draaiende motor en
ingeschakelde elektrische parkeerrem),
ga onmiddellijk weer rijden en rijd zeer
voorzichtig naar de dichtstbijzijnde
werkplaats van het Alfa Romeo
Servicenetwerk.
VERVANGING FLES
AFDICHTINGSMIDDEL
BELANGRIJK Gebruik alleen originele
filterelementen die kunnen worden
aangeschaft bij een Alfa Romeo
Servicenetwerk.
Ga als volgt te werk:
Verwijder de tank 1 fig. 140 en druk op
de loshaakknop 9;
breng de nieuwe tank in en druk deze
hard omlaag.
BELANGRIJK
127)Beschadigingen op de zijkanten van de
band kunnen niet gerepareerd worden.
Gebruik de Bandenreparatiekit niet als de
band beschadigd is geraakt door het rijden
met een lege band.
13808066S0004EM
13908066S0005EM
14008066S0009EM
138
NOODGEVALLEN
