Alfa Romeo Giulietta 2013 Betriebsanleitung (in German)

ANPASSUNGSFÄHIGE LICHTER AFS(Adaptive Frontlight System)
(für Versionen/Märkte, wo vorgesehen)
Dieses System ist mit den Xenon-Scheinwerfern kombiniert, richtet den
Haupt-Leuchtstrahl aus und passt diesen beim Wenden/in der Kurve
fortlaufend und automatisch den Fahrbedingungen an.
Das System richtet den Leuchtstrahl so aus, dass die Straße besser
beleuchtet wird, indem es die Fahrzeuggeschwindigkeit, den Winkel
der Kurve/Wendung und die Lenkgeschwindigkeit in Betracht zieht.
Die anpassungsfähigen Lichter werden automatisch aktiviert, wenn das
Fahrzeug gestartet wird. Unter dieser Bedingung leuchtet die LED A
Abb. 50 nicht.
Wird die Taste gedrückt, werden die anpassungsfähigen Lichter (wenn
eingeschaltet) deaktiviert und die LED A leuchtet ständig.
Um die anpassungsfähigen Lichter wieder einzuschalten, drücken Sie
die Taste AFS (LED aus).
TÜRVERRIEGELUNGDrücken Sie die Taste
Abb. 51, um alle Türen gleichzeitig zu
verriegeln (bei der Türverriegelung wird die LED über der Taste
eingeschaltet).
Die Verriegelung erfolgt unabhängig von der Position des
Zündschlüssels.
Abb. 50
A0K0123
Abb. 51
A0K0145
77DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

KRAFTSTOFFSPERRSYSTEMWird bei einem Aufprall ausgelöst und bewirkt:
❒Die Unterbrechung der Kraftstoffversorgung, wodurch der Motor
abgestellt wird;
❒Die automatische Entriegelung der Türen;
❒das Einschalten der Innenbeleuchtung.
Der Eingriff des Systems wird durch die Anzeige einer Mitteilung auf
dem Display angezeigt.
Prüfen Sie das Fahrzeug sorgfältig, um sicherzustellen, dass keine
Kraftstofflecks vorhanden sind, zum Beispiel im Motorraum, unter dem
Fahrzeug oder im Bereich des Tanks.
Nach dem Unfall den Zündschlüssel auf STOP stellen, damit die
Batterie sich nicht entlädt.Um den einwandfreien Fahrzeugbetrieb wiederherzustellen, ist
folgendes Verfahren durchzuführen:
❒den Zündschlüssel auf MAR drehen;
❒rechten Blinker aktivieren;
❒rechten Blinker deaktivieren;
❒linken Blinker aktivieren;
❒linken Blinker deaktivieren;
❒rechten Blinker aktivieren;
❒rechten Blinker deaktivieren;
❒linken Blinker aktivieren;
❒linken Blinker deaktivieren;
❒den Zündschlüssel auf STOP drehen.
Falls Sie nach einem Unfall Benzingeruch oder
Leckstellen an der Anlage zur Kraftstoffversorgung
feststellen, darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu vermeiden.
78
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

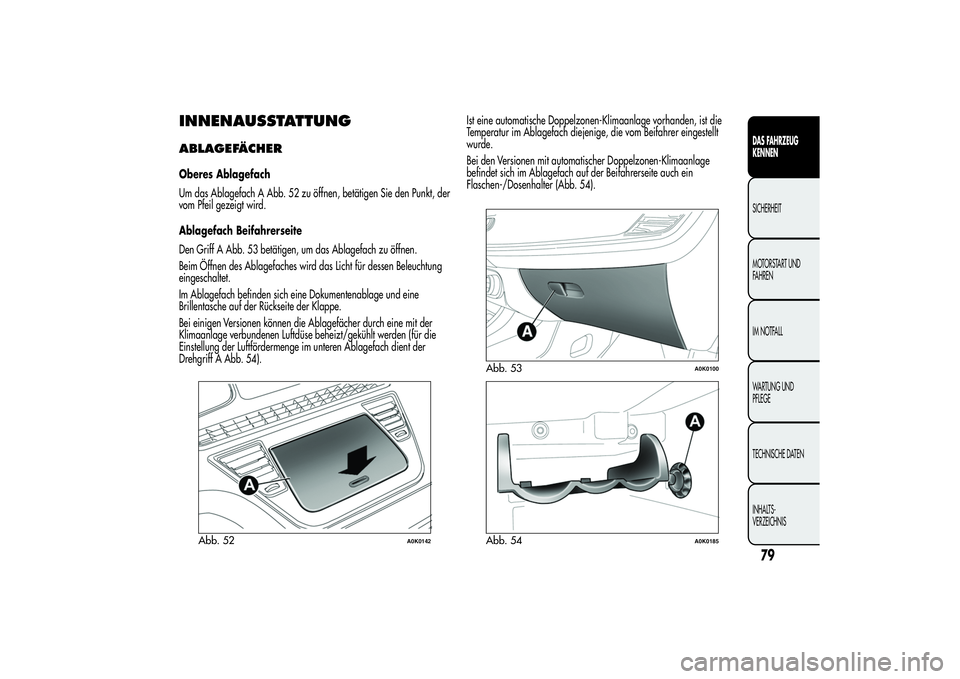

INNENAUSSTATTUNGABLAGEFÄCHEROberes Ablagefach
Um das Ablagefach A Abb. 52 zu öffnen, betätigen Sie den Punkt, der
vom Pfeil gezeigt wird.
Ablagefach Beifahrerseite
Den Griff A Abb. 53 betätigen, um das Ablagefach zu öffnen.
Beim Öffnen des Ablagefaches wird das Licht für dessen Beleuchtung
eingeschaltet.
Im Ablagefach befinden sich eine Dokumentenablage und eine
Brillentasche auf der Rückseite der Klappe.
Bei einigen Versionen können die Ablagefächer durch eine mit der
Klimaanlage verbundenen Luftdüse beheizt/gekühlt werden (für die
Einstellung der Luftfördermenge im unteren Ablagefach dient der
Drehgriff A Abb. 54).Ist eine automatische Doppelzonen-Klimaanlage vorhanden, ist die
Temperatur im Ablagefach diejenige, die vom Beifahrer eingestellt
wurde.
Bei den Versionen mit automatischer Doppelzonen-Klimaanlage
befindet sich im Ablagefach auf der Beifahrerseite auch ein
Flaschen-/Dosenhalter (Abb. 54).
Abb. 52
A0K0142
Abb. 53
A0K0100
Abb. 54
A0K0185
79DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Dort können gleichzeitig eine 50-cl-Flasche und 2 Slim-Dosen
hineingestellt werden. Die Betriebsanleitung kann mit der langen Seite
zur Vorderseite des Fahrzeuges unter dem Flaschenhalter
untergebracht werden.
Nicht mit offenen Ablagefächern fahren: bei einem
Unfall könnten die Insassen der Vordersitze verletzt
werden.
VORDERE ARMLEHNE(für Versionen/Märkte, wo vorgesehen)
Sie befindet sich zwischen den Vordersitzen. Um sie auf die normale
Verwendungsposition zu stellen, ist die Armlehne nach unten zu
drücken.
Die vordere Armlehne ist mit einem internen Staufach versehen.Um das Staufach zu öffnen, muss die Armlehne zuerst in die normale
Nutzposition gebracht werden (vollständig unten); danach den Deckel
mit der Verkleidung A öffnen. Abb. 55
Für den korrekten Gebrauch der Armlehne sind folgende spezifischen
Maßnahmen zu treffen, damit der Deckel geöffnet werden kann:
❒Der Deckel soll nur geöffnet werden können, wenn die Armlehne
sich in der untersten Stellung befindet;
❒Um zu vermeiden, dass der Inhalt in der Ablage der Armlehne
herausfällt, kann der Deckel nur geöffnet werden, wenn die
Armlehne sich in der untersten Stellung befindet.
ANMERKUNG Bitte versichern Sie sich beim Anheben der Armlehne
(beim Verschieben nach oben und unten), dass der Deckel mit der
Verkleidung korrekt geschlossen ist.
Abb. 55
A0K0166
80
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

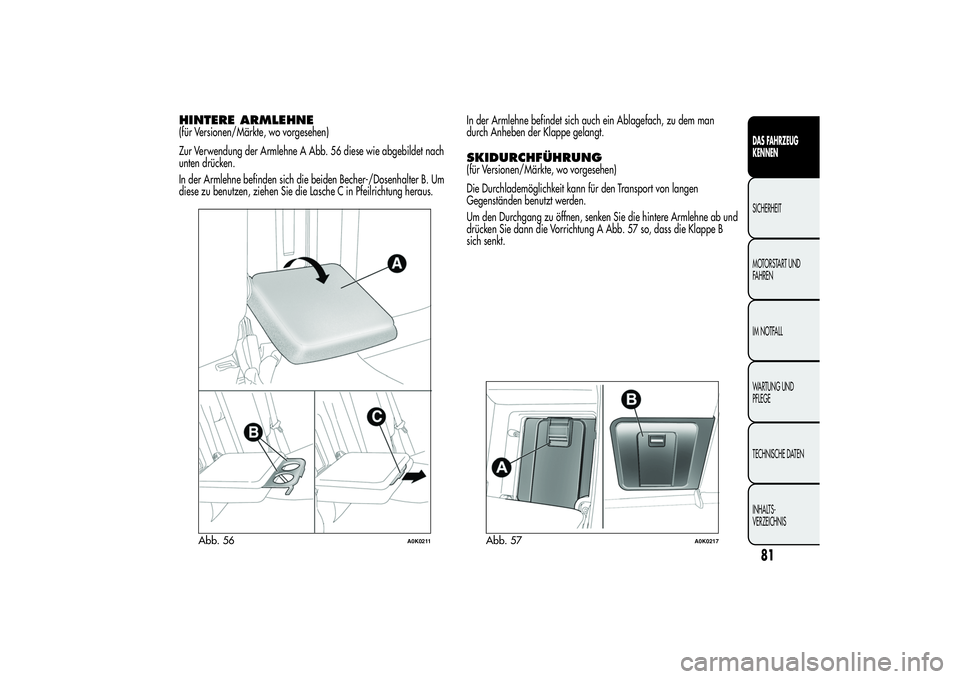

HINTERE ARMLEHNE(für Versionen/Märkte, wo vorgesehen)
Zur Verwendung der Armlehne A Abb. 56 diese wie abgebildet nach
unten drücken.
In der Armlehne befinden sich die beiden Becher-/Dosenhalter B. Um
diese zu benutzen, ziehen Sie die Lasche C in Pfeilrichtung heraus.In der Armlehne befindet sich auch ein Ablagefach, zu dem man
durch Anheben der Klappe gelangt.
SKIDURCHFÜHRUNG(für Versionen/Märkte, wo vorgesehen)
Die Durchlademöglichkeit kann für den Transport von langen
Gegenständen benutzt werden.
Um den Durchgang zu öffnen, senken Sie die hintere Armlehne ab und
drücken Sie dann die Vorrichtung A Abb. 57 so, dass die Klappe B
sich senkt.
Abb. 56
A0K0211
Abb. 57
A0K0217
81DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

STECKDOSESie befindet sich auf der linken Seite im Kofferraum Abb. 58. Sie
funktioniert nur bei Zündschlüssel auf MAR.
ZUR BEACHTUNG Keine Verbraucher an der Steckbuchse anschließen,
deren Leistung 180 W überschreitet. Die Steckbuchse nicht durch
Einsatz von falschen Steckern beschädigen.ZIGARETTENANZÜNDERDer Zigarettenanzünder befindet sich auf dem Mitteltunnel. Drücken
Sie die Taste A Abb. 59, um den Zigarettenanzünder einzuschalten.
Nach einigen Sekunden kehrt die Taste automatisch in ihre
Ausgangsposition zurück und der Zigarettenanzünder kann benutzt
werden.
ZUR BEACHTUNG Prüfen Sie immer, ob die Ausschaltung des
Zigarettenanzünders erfolgt ist.ZUR BEACHTUNG Keine Verbraucher an der Steckbuchse anschließen,
deren Leistung 180 W überschreitet. Die Steckbuchse nicht durch
Einsatz von falschen Steckern beschädigen.
Der Zigarettenanzünder erreicht hohe Temperaturen.
Gehen Sie daher vorsichtig damit um und verhindern
Sie, dass er von Kindern benutzt wird: Brand- und/
oder Verbrennungsgefahr.
Abb. 58
A0K0140
Abb. 59
A0K0087
82
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

ASCHENBECHERDer Aschenbecher besteht aus einem herausziehbaren Behälter mit
Schnappverschluss, der in den Halterungen für Gläser/Getränkedosen
auf dem mittleren Tunnel positioniert werden kann Abb. 60.
Der Aschenbecher ist kein Papierkorb: Das Papier
könnte bei Berührung mit Zigarettenstummeln Feuer
fangen.
SONNENBLENDENSie befinden sich an den Seiten des Innenrückspiegels. Sie lassen sich
nach vorne und zur Seite ausrichten.
Auf der Rückseite der Sonnenblenden befindet sich ein beleuchteter
Make-up-Spiegel, der auch bei schlechtem Licht benutzt werden kann.
Um den Spiegel zu öffnen, heben Sie die Klappe A Abb. 61.
FEUERLÖSCHER(für Versionen/Märkte, wo vorgesehen)
Er befindet sich unter dem Beifahrersitz Abb. 62.
HinweisBei einigen Versionen ist der Feuerlöscher in einem dafür
vorgesehen Behälter im Kofferraum untergebracht.
Abb. 60
A0K0112
Abb. 61
A0K0113
Abb. 62
A0K0212
83DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

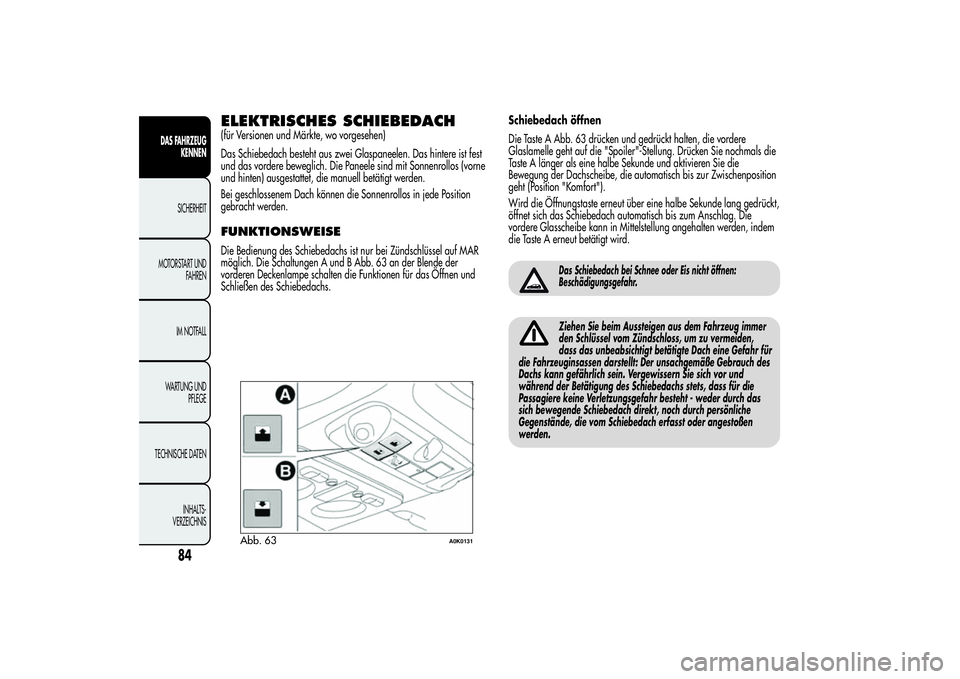

ELEKTRISCHES SCHIEBEDACH(für Versionen und Märkte, wo vorgesehen)
Das Schiebedach besteht aus zwei Glaspaneelen. Das hintere ist fest
und das vordere beweglich. Die Paneele sind mit Sonnenrollos (vorne
und hinten) ausgestattet, die manuell betätigt werden.
Bei geschlossenem Dach können die Sonnenrollos in jede Position
gebracht werden.FUNKTIONSWEISEDie Bedienung des Schiebedachs ist nur bei Zündschlüssel auf MAR
möglich. Die Schaltungen A und B Abb. 63 an der Blende der
vorderen Deckenlampe schalten die Funktionen für das Öffnen und
Schließen des Schiebedachs.Schiebedach öffnen
Die Taste A Abb. 63 drücken und gedrückt halten, die vordere
Glaslamelle geht auf die "Spoiler"-Stellung. Drücken Sie nochmals die
Taste A länger als eine halbe Sekunde und aktivieren Sie die
Bewegung der Dachscheibe, die automatisch bis zur Zwischenposition
geht (Position "Komfort").
Wird die Öffnungstaste erneut über eine halbe Sekunde lang gedrückt,
öffnet sich das Schiebedach automatisch bis zum Anschlag. Die
vordere Glasscheibe kann in Mittelstellung angehalten werden, indem
die Taste A erneut betätigt wird.
Das Schiebedach bei Schnee oder Eis nicht öffnen:
Beschädigungsgefahr.Ziehen Sie beim Aussteigen aus dem Fahrzeug immer
den Schlüssel vom Zündschloss, um zu vermeiden,
dass das unbeabsichtigt betätigte Dach eine Gefahr für
die Fahrzeuginsassen darstellt: Der unsachgemäße Gebrauch des
Dachs kann gefährlich sein. Vergewissern Sie sich vor und
während der Betätigung des Schiebedachs stets, dass für die
Passagiere keine Verletzungsgefahr besteht - weder durch das
sich bewegende Schiebedach direkt, noch durch persönliche
Gegenstände, die vom Schiebedach erfasst oder angestoßen
werden.
Abb. 63
A0K0131
84
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Schiebedach schließen
Bei vollständig geöffnetem Schiebedach die Taste B Abb. 63 drücken:
Wenn man die Taste länger als eine halbe Sekunde drückt, geht die
vordere Scheibe automatisch wieder in die Mittelstellung (Position
"Komfort").
Wird die Taste nochmals etwa eine halbe Sekunde gedrückt, geht das
Schiebedach in die Spoiler-Stellung. Wird die Taste B nochmals
gedrückt, wird das Dach komplett geschlossen.QUETSCHSCHUTZVORRICHTUNGDas Schiebedach ist mit einem Klemmschutzsystem ausgestattet, das
eventuell vorhandene Hindernisse während der Schließbewegung des
Daches erkennt; tritt ein Hindernis auf, wird die Bewegung
unterbrochen und das vordere Glaspaneel sofort wieder geöffnet.
SONNENROLLOSUm die Rollos zu öffnen: Den Griff A Abb. 64 fassen und bis zur
gewünschten Stellung in Pfeilrichtung ziehen. Zum Schließen diese
Bewegung in umgekehrter Richtung ausführen.
Abb. 64
A0K0233
85DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

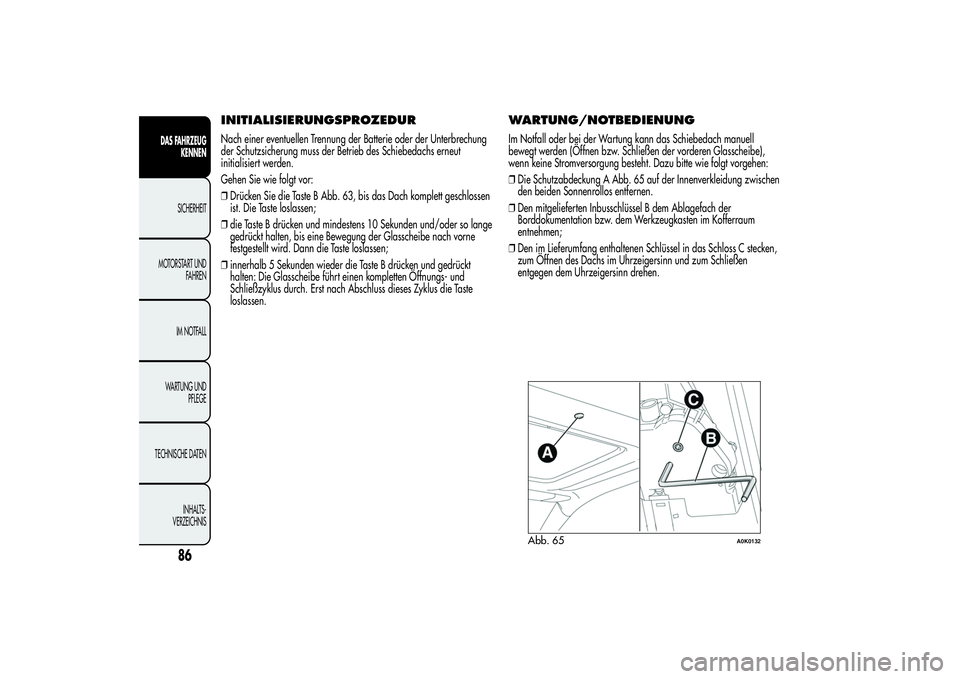

INITIALISIERUNGSPROZEDURNach einer eventuellen Trennung der Batterie oder der Unterbrechung
der Schutzsicherung muss der Betrieb des Schiebedachs erneut
initialisiert werden.
Gehen Sie wie folgt vor:
❒Drücken Sie die Taste B Abb. 63, bis das Dach komplett geschlossen
ist. Die Taste loslassen;
❒die Taste B drücken und mindestens 10 Sekunden und/oder so lange
gedrückt halten, bis eine Bewegung der Glasscheibe nach vorne
festgestellt wird. Dann die Taste loslassen;
❒innerhalb 5 Sekunden wieder die Taste B drücken und gedrückt
halten: Die Glasscheibe führt einen kompletten Öffnungs- und
Schließzyklus durch. Erst nach Abschluss dieses Zyklus die Taste
loslassen.
WARTUNG/NOTBEDIENUNGIm Notfall oder bei der Wartung kann das Schiebedach manuell
bewegt werden (Öffnen bzw. Schließen der vorderen Glasscheibe),
wenn keine Stromversorgung besteht. Dazu bitte wie folgt vorgehen:
❒Die Schutzabdeckung A Abb. 65 auf der Innenverkleidung zwischen
den beiden Sonnenrollos entfernen.
❒Den mitgelieferten Inbusschlüssel B dem Ablagefach der
Borddokumentation bzw. dem Werkzeugkasten im Kofferraum
entnehmen;
❒Den im Lieferumfang enthaltenen Schlüssel in das Schloss C stecken,
zum Öffnen des Dachs im Uhrzeigersinn und zum Schließen
entgegen dem Uhrzeigersinn drehen.
Abb. 65
A0K0132
86
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
