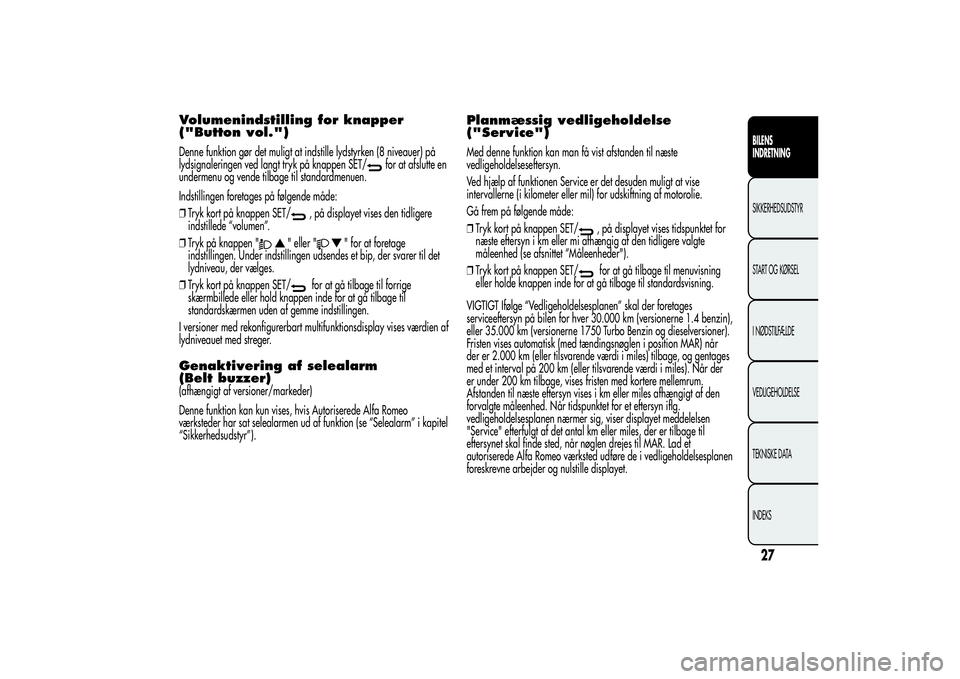

Page 31 of 276
Volumenindstilling for knapper
("Button vol.")Denne funktion gør det muligt at indstille lydstyrken (8 niveauer) på
lydsignaleringen ved langt tryk på knappen SET/
for at afslutte en
undermenu og vende tilbage til standardmenuen.
Indstillingen foretages på følgende måde:
❒Tryk kort på knappen SET/
, på displayet vises den tidligere
indstillede “volumen”.
❒Tryk på knappen "
" eller "
" for at foretage
indstillingen. Under indstillingen udsendes et bip, der svarer til det
lydniveau, der vælges.
❒Tryk kort på knappen SET/
for at gå tilbage til forrige
skærmbillede eller hold knappen inde for at gå tilbage til
standardskærmen uden af gemme indstillingen.
I versioner med rekonfigurerbart multifunktionsdisplay vises værdien af
lydniveauet med streger.
Genaktivering af selealarm
(Belt buzzer)(afhængigt af versioner/markeder)
Denne funktion kan kun vises, hvis Autoriserede Alfa Romeo
værksteder har sat selealarmen ud af funktion (se “Selealarm” i kapitel
“Sikkerhedsudstyr”).
Planmæssig vedligeholdelse
("Service")Med denne funktion kan man få vist afstanden til næste
vedligeholdelseseftersyn.
Ved hjælp af funktionen Service er det desuden muligt at vise
intervallerne (i kilometer eller mil) for udskiftning af motorolie.
Gå frem på følgende måde:
❒Tryk kort på knappen SET/
, på displayet vises tidspunktet for
næste eftersyn i km eller mi afhængig af den tidligere valgte
måleenhed (se afsnittet “Måleenheder").
❒Tryk kort på knappen SET/for at gå tilbage til menuvisning
eller holde knappen inde for at gå tilbage til standardsvisning.
VIGTIGT Ifølge “Vedligeholdelsesplanen” skal der foretages
serviceeftersyn på bilen for hver 30.000 km (versionerne 1.4 benzin),
eller 35.000 km (versionerne 1750 Turbo Benzin og dieselversioner).
Fristen vises automatisk (med tændingsnøglen i position MAR) når
der er 2.000 km (eller tilsvarende værdi i miles) tilbage, og gentages
med et interval på 200 km (eller tilsvarende værdi i miles). Når der
er under 200 km tilbage, vises fristen med kortere mellemrum.
Afstanden til næste eftersyn vises i km eller miles afhængigt af den
forvalgte måleenhed. Når tidspunktet for et eftersyn iflg.
vedligeholdelsesplanen nærmer sig, viser displayet meddelelsen
"Service" efterfulgt af det antal km eller miles, der er tilbage til
eftersynet skal finde sted, når nøglen drejes til MAR. Lad et
autoriserede Alfa Romeo værksted udføre de i vedligeholdelsesplanen
foreskrevne arbejder og nulstille displayet.
27BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

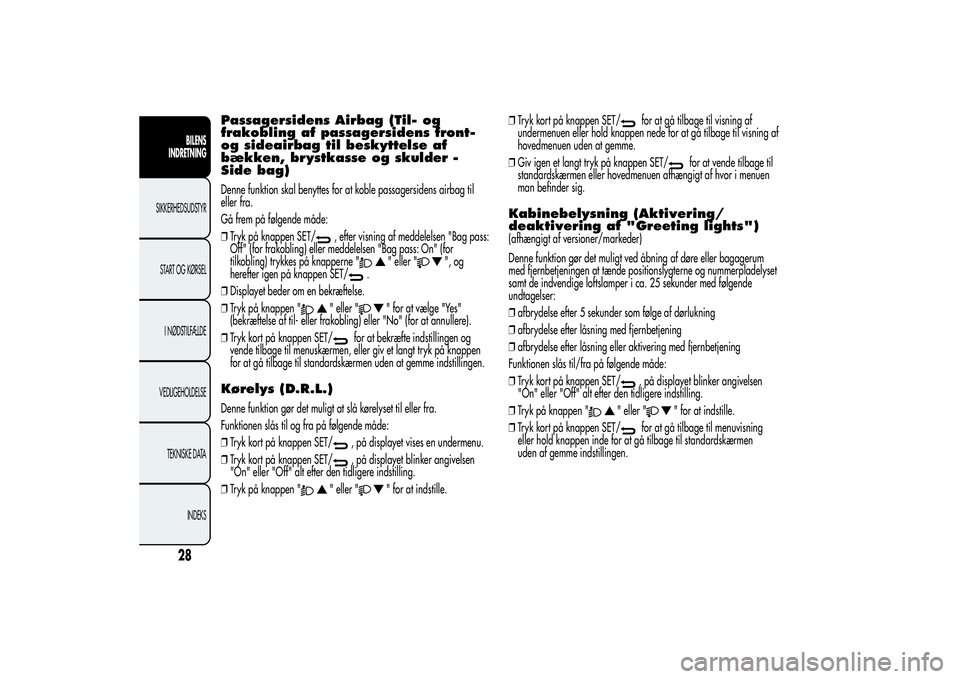

Page 32 of 276
Passagersidens Airbag (Til- og
frakobling af passagersidens front-
og sideairbag til beskyttelse af
bækken, brystkasse og skulder -
Side bag)Denne funktion skal benyttes for at koble passagersidens airbag til
eller fra.
Gå frem på følgende måde:
❒Tryk på knappen SET/
, efter visning af meddelelsen "Bag pass:
Off" (for frakobling) eller meddelelsen "Bag pass: On" (for
tilkobling) trykkes på knapperne "
" eller "
", og
herefter igen på knappen SET/
.
❒Displayet beder om en bekræftelse.
❒Tryk på knappen "
" eller "
" for at vælge "Yes"
(bekræftelse af til- eller frakobling) eller "No" (for at annullere).
❒Tryk kort på knappen SET/
for at bekræfte indstillingen og
vende tilbage til menuskærmen, eller giv et langt tryk på knappen
for at gå tilbage til standardskærmen uden at gemme indstillingen.
Kørelys (D.R.L.)Denne funktion gør det muligt at slå kørelyset til eller fra.
Funktionen slås til og fra på følgende måde:
❒Tryk kort på knappen SET/
, på displayet vises en undermenu.
❒Tryk kort på knappen SET/, på displayet blinker angivelsen
"On" eller "Off" alt efter den tidligere indstilling.
❒Tryk på knappen "
" eller "
" for at indstille.❒Tryk kort på knappen SET/
for at gå tilbage til visning af
undermenuen eller hold knappen nede for at gå tilbage til visning af
hovedmenuen uden at gemme.
❒Giv igen et langt tryk på knappen SET/
for at vende tilbage til
standardskærmen eller hovedmenuen afhængigt af hvor i menuen
man befinder sig.
Kabinebelysning (Aktivering/
deaktivering af "Greeting lights")(afhængigt af versioner/markeder)
Denne funktion gør det muligt ved åbning af døre eller bagagerum
med fjernbetjeningen at tænde positionslygterne og nummerpladelyset
samt de indvendige loftslamper i ca. 25 sekunder med følgende
undtagelser:
❒afbrydelse efter 5 sekunder som følge af dørlukning
❒afbrydelse efter låsning med fjernbetjening
❒afbrydelse efter låsning eller aktivering med fjernbetjening
Funktionen slås til/fra på følgende måde:
❒Tryk kort på knappen SET/
, på displayet blinker angivelsen
"On" eller "Off" alt efter den tidligere indstilling.
❒Tryk på knappen "
" eller "
" for at indstille.
❒Tryk kort på knappen SET/
for at gå tilbage til menuvisning
eller hold knappen inde for at gå tilbage til standardskærmen
uden af gemme indstillingen.
28BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

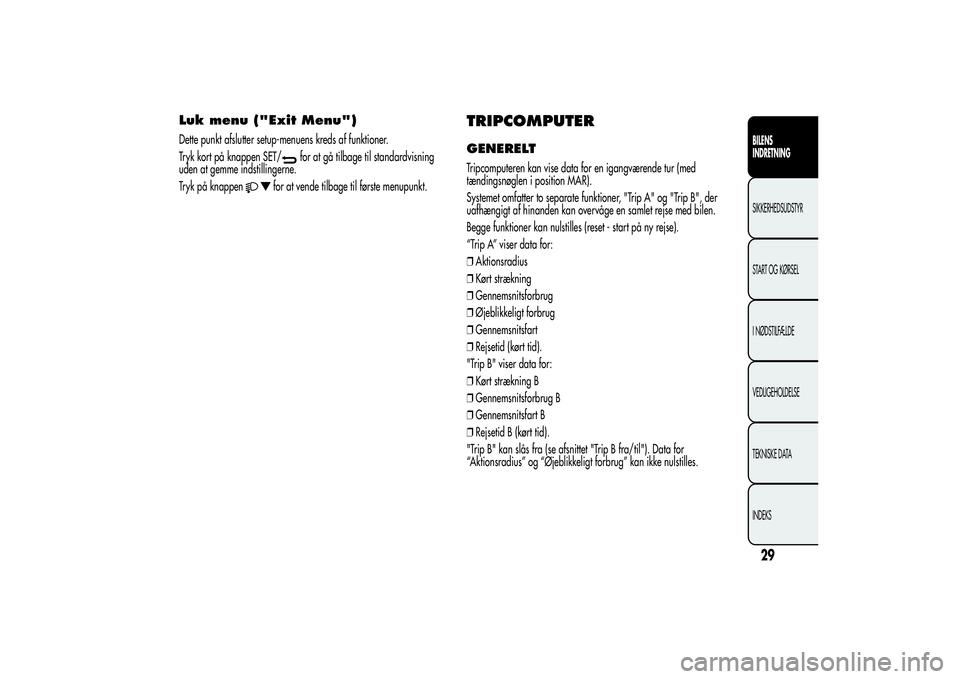

Page 33 of 276
Luk menu ("Exit Menu")Dette punkt afslutter setup-menuens kreds af funktioner.
Tryk kort på knappen SET/
for at gå tilbage til standardvisning
uden at gemme indstillingerne.
Tryk på knappen
for at vende tilbage til første menupunkt.
TRIPCOMPUTERGENERELTTripcomputeren kan vise data for en igangværende tur (med
tændingsnøglen i position MAR).
Systemet omfatter to separate funktioner, "Trip A" og "Trip B", der
uafhængigt af hinanden kan overvåge en samlet rejse med bilen.
Begge funktioner kan nulstilles (reset - start på ny rejse).
“Trip A” viser data for:
❒Aktionsradius
❒Kørt strækning
❒Gennemsnitsforbrug
❒Øjeblikkeligt forbrug
❒Gennemsnitsfart
❒Rejsetid (kørt tid).
"Trip B" viser data for:
❒Kørt strækning B
❒Gennemsnitsforbrug B
❒Gennemsnitsfart B
❒Rejsetid B (kørt tid).
"Trip B" kan slås fra (se afsnittet "Trip B fra/til"). Data for
“Aktionsradius” og “Øjeblikkeligt forbrug” kan ikke nulstilles.
29BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

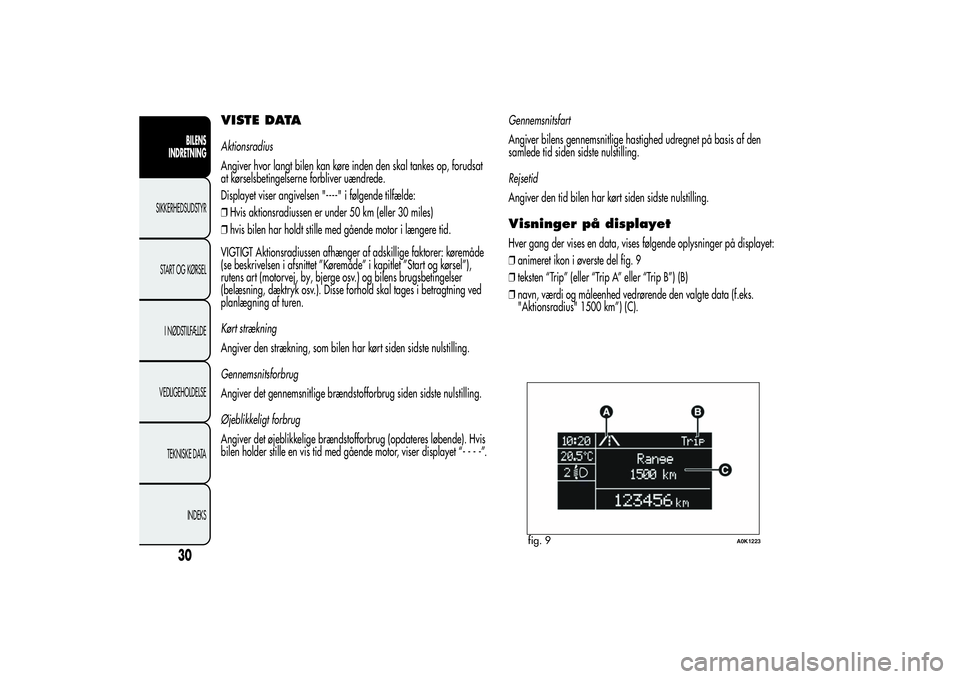

Page 34 of 276
VISTE DATAAktionsradius
Angiver hvor langt bilen kan køre inden den skal tankes op, forudsat
at kørselsbetingelserne forbliver uændrede.
Displayet viser angivelsen "----" i følgende tilfælde:
❒Hvis aktionsradiussen er under 50 km (eller 30 miles)
❒hvis bilen har holdt stille med gående motor i længere tid.
VIGTIGT Aktionsradiussen afhænger af adskillige faktorer: køremåde
(se beskrivelsen i afsnittet ”Køremåde” i kapitlet ”Start og kørsel”),
rutens art (motorvej, by, bjerge osv.) og bilens brugsbetingelser
(belæsning, dæktryk osv.). Disse forhold skal tages i betragtning ved
planlægning af turen.
Kørt strækning
Angiver den strækning, som bilen har kørt siden sidste nulstilling.
Gennemsnitsforbrug
Angiver det gennemsnitlige brændstofforbrug siden sidste nulstilling.
Øjeblikkeligt forbrug
Angiver det øjeblikkelige brændstofforbrug (opdateres løbende). Hvis
bilen holder stille en vis tid med gående motor, viser displayet “----”.Gennemsnitsfart
Angiver bilens gennemsnitlige hastighed udregnet på basis af den
samlede tid siden sidste nulstilling.
Rejsetid
Angiver den tid bilen har kørt siden sidste nulstilling.
Visninger på displayetHver gang der vises en data, vises følgende oplysninger på displayet:
❒animeret ikon i øverste del fig. 9
❒teksten “Trip” (eller “Trip A” eller “Trip B”) (B)
❒navn, værdi og måleenhed vedrørende den valgte data (f.eks.
"Aktionsradius" 1500 km”) (C).
fig. 9
A0K1223
30BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 35 of 276
Efter nogle sekunder udskiftes navn og værdi for data af et ikon fig.
10.
Nedenfor vises ikonerne for de forskellige data:
❒
"Aktionsradius"
❒
"Gennemsnitsforbrug A" (hvis Trip A er aktiv eller "B" hvis
Trip B er aktiv)
❒
"Afstand A" (hvis Trip A er aktiv eller "B" hvis Trip B
er aktiv)
❒
"Øjeblikkeligt forbrug"
❒"Gennemsnitsfart A" (hvis Trip A er aktiv eller "B" hvis Trip B
er aktiv)
❒"Rejsetid A" (hvis Trip A er aktiv eller "B" hvis Trip B er aktiv)
Knappen TRIP 0.00Knappen TRIP 0.00 på højre kontaktarm fig. 11 anvendes (med
tændingsnøglen på MAR) til at vise og nulstille de ovenfor beskrevne
data:❒Kort tryk: visning af de forskellige data
❒Langt tryk: nulstiller dataene (start på ny rejse).
Ny rejseBegynder, når der er udført nulstilling:
❒“manuelt” ved at brugeren trykker på den pågældende knap
❒“automatisk”, hvis turlængden når op på 99.999,9 km, eller hvis
rejsetiden når op på 999.59 (999 timer og 59 minutter)
❒efter fra- og tilkobling af batteriet.
VIGTIGT Hvis nulstillingen foretages mens der vises data for "Trip A",
nulstilles dataene for denne funktion alene.
VIGTIGT Hvis nulstillingen foretages mens der vises data for "Trip B",
nulstilles dataene for denne funktion alene.
fig. 10
A0K0007
fig. 11
A0K0096
31BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

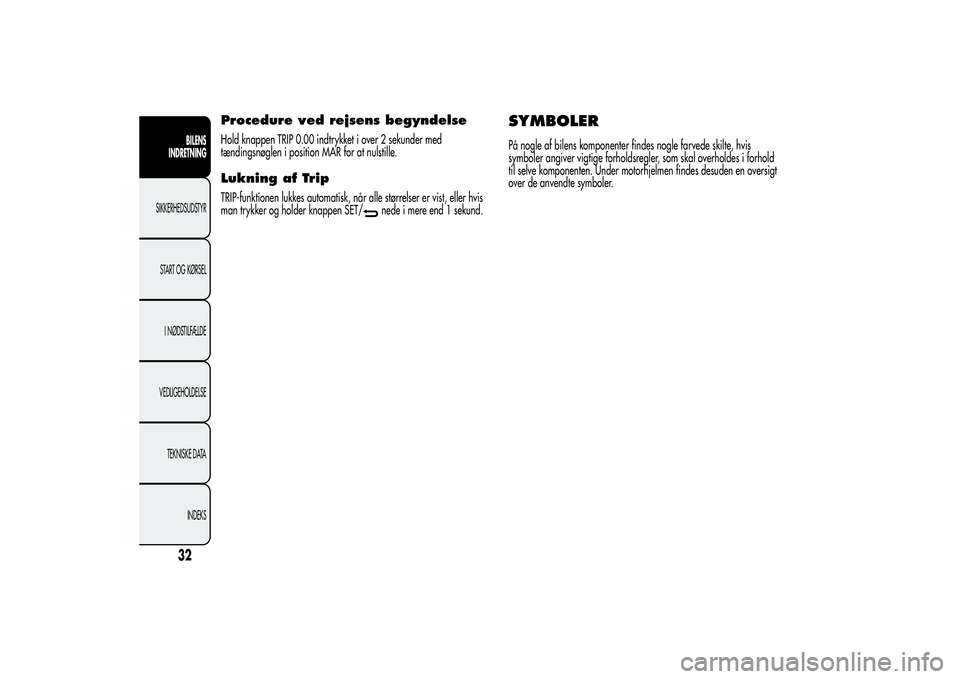

Page 36 of 276
Procedure ved rejsens begyndelseHold knappen TRIP 0.00 indtrykket i over 2 sekunder med
tændingsnøglen i position MAR for at nulstille.Lukning af TripTRIP-funktionen lukkes automatisk, når alle størrelser er vist, eller hvis
man trykker og holder knappen SET/
nede i mere end 1 sekund.
SYMBOLERPå nogle af bilens komponenter findes nogle farvede skilte, hvis
symboler angiver vigtige forholdsregler, som skal overholdes i forhold
til selve komponenten. Under motorhjelmen findes desuden en oversigt
over de anvendte symboler.
32BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

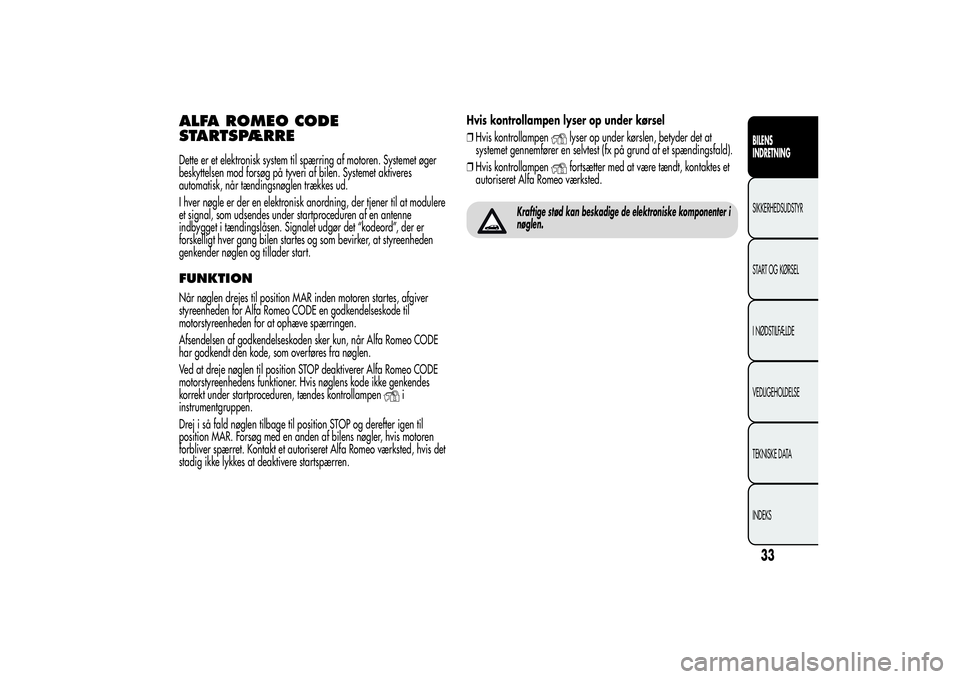

Page 37 of 276
ALFA ROMEO CODE
STARTSPÆRREDette er et elektronisk system til spærring af motoren. Systemet øger
beskyttelsen mod forsøg på tyveri af bilen. Systemet aktiveres
automatisk, når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk anordning, der tjener til at modulere
et signal, som udsendes under startproceduren af en antenne
indbygget i tændingslåsen. Signalet udgør det “kodeord”, der er
forskelligt hver gang bilen startes og som bevirker, at styreenheden
genkender nøglen og tillader start.FUNKTIONNår nøglen drejes til position MAR inden motoren startes, afgiver
styreenheden for Alfa Romeo CODE en godkendelseskode til
motorstyreenheden for at ophæve spærringen.
Afsendelsen af godkendelseskoden sker kun, når Alfa Romeo CODE
har godkendt den kode, som overføres fra nøglen.
Ved at dreje nøglen til position STOP deaktiverer Alfa Romeo CODE
motorstyreenhedens funktioner. Hvis nøglens kode ikke genkendes
korrekt under startproceduren, tændes kontrollampen
i
instrumentgruppen.
Drej i så fald nøglen tilbage til position STOP og derefter igen til
position MAR. Forsøg med en anden af bilens nøgler, hvis motoren
forbliver spærret. Kontakt et autoriseret Alfa Romeo værksted, hvis det
stadig ikke lykkes at deaktivere startspærren.Hvis kontrollampen lyser op under kørsel
❒Hvis kontrollampen
lyser op under kørslen, betyder det at
systemet gennemfører en selvtest (fx på grund af et spændingsfald).
❒Hvis kontrollampenfortsætter med at være tændt, kontaktes et
autoriseret Alfa Romeo værksted.
Kraftige stød kan beskadige de elektroniske komponenter i
nøglen.
33BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 38 of 276

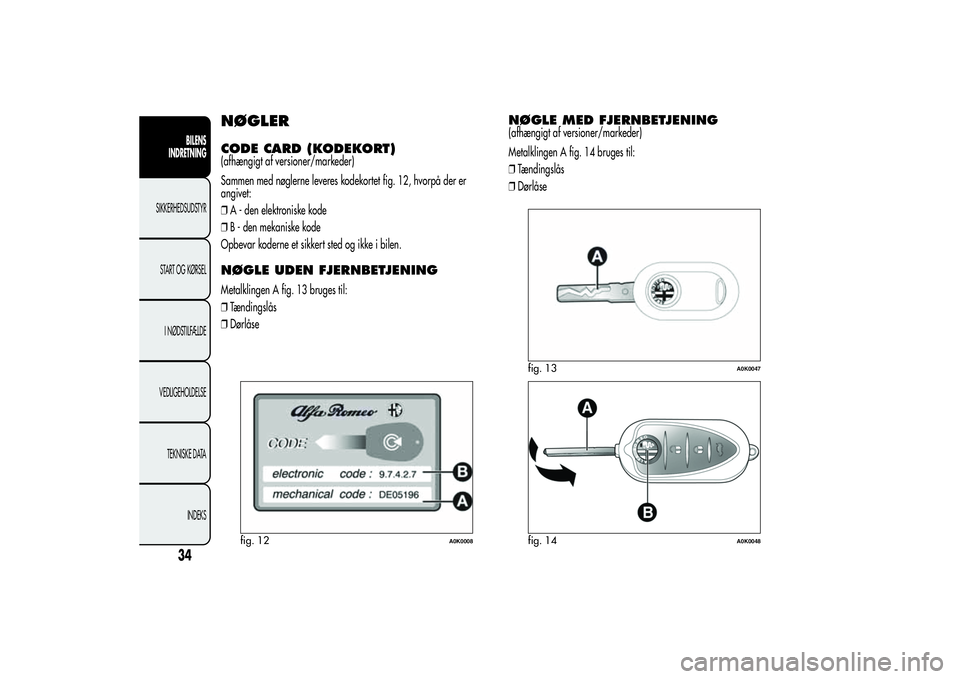

NØGLERCODE CARD (KODEKORT)(afhængigt af versioner/markeder)
Sammen med nøglerne leveres kodekortet fig. 12, hvorpå der er
angivet:
❒A - den elektroniske kode
❒B - den mekaniske kode
Opbevar koderne et sikkert sted og ikke i bilen.NØGLE UDEN FJERNBETJENINGMetalklingen A fig. 13 bruges til:
❒Tændingslås
❒Dørlåse
NØGLE MED FJERNBETJENING(afhængigt af versioner/markeder)
Metalklingen A fig. 14 bruges til:
❒Tændingslås
❒Dørlåse
fig. 12
A0K0008
fig. 13
A0K0047
fig. 14
A0K0048
34BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 39 of 276

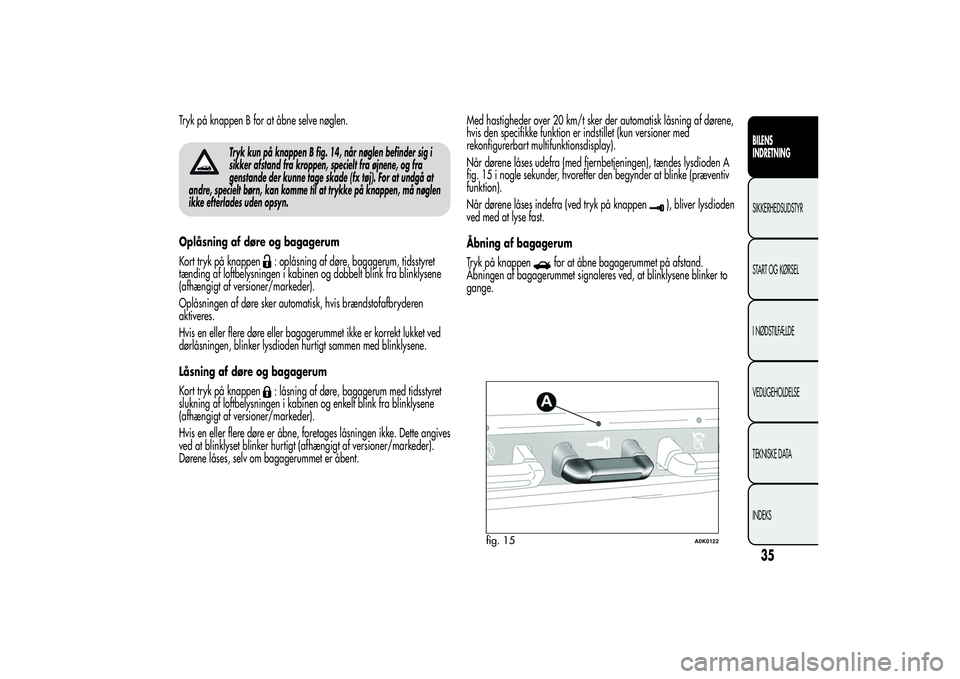

Tryk på knappen B for at åbne selve nøglen.
Tryk kun på knappen B fig. 14, når nøglen befinder sig i
sikker afstand fra kroppen, specielt fra øjnene, og fra
genstande der kunne tage skade (fx tøj). For at undgå at
andre, specielt børn, kan komme til at trykke på knappen, må nøglen
ikke efterlades uden opsyn.
Oplåsning af døre og bagagerum
Kort tryk på knappen
: oplåsning af døre, bagagerum, tidsstyret
tænding af loftbelysningen i kabinen og dobbelt blink fra blinklysene
(afhængigt af versioner/markeder).
Oplåsningen af døre sker automatisk, hvis brændstofafbryderen
aktiveres.
Hvis en eller flere døre eller bagagerummet ikke er korrekt lukket ved
dørlåsningen, blinker lysdioden hurtigt sammen med blinklysene.
Låsning af døre og bagagerum
Kort tryk på knappen: låsning af døre, bagagerum med tidsstyret
slukning af loftbelysningen i kabinen og enkelt blink fra blinklysene
(afhængigt af versioner/markeder).
Hvis en eller flere døre er åbne, foretages låsningen ikke. Dette angives
ved at blinklyset blinker hurtigt (afhængigt af versioner/markeder).
Dørene låses, selv om bagagerummet er åbent.Med hastigheder over 20 km/t sker der automatisk låsning af dørene,
hvis den specifikke funktion er indstillet (kun versioner med
rekonfigurerbart multifunktionsdisplay).
Når dørene låses udefra (med fjernbetjeningen), tændes lysdioden A
fig. 15 i nogle sekunder, hvorefter den begynder at blinke (præventiv
funktion).
Når dørene låses indefra (ved tryk på knappen
), bliver lysdioden
ved med at lyse fast.
Åbning af bagagerum
Tryk på knappen
for at åbne bagagerummet på afstand.
Åbningen af bagagerummet signaleres ved, at blinklysene blinker to
gange.
fig. 15
A0K0122
35BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 40 of 276

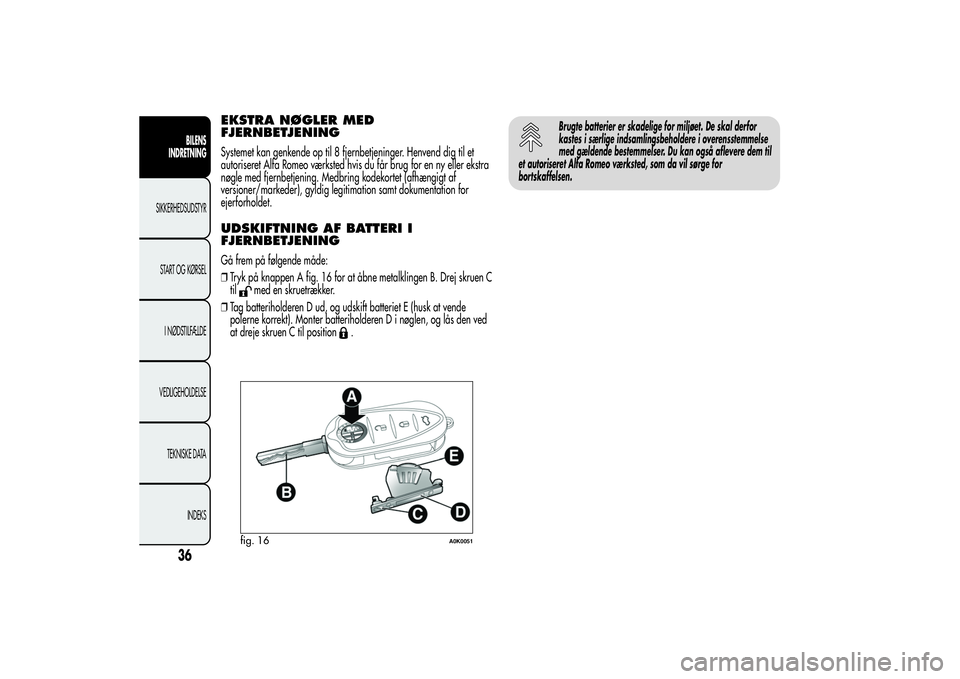

EKSTRA NØGLER MED
FJERNBETJENINGSystemet kan genkende op til 8 fjernbetjeninger. Henvend dig til et
autoriseret Alfa Romeo værksted hvis du får brug for en ny eller ekstra
nøgle med fjernbetjening. Medbring kodekortet (afhængigt af
versioner/markeder), gyldig legitimation samt dokumentation for
ejerforholdet.UDSKIFTNING AF BATTERI I
FJERNBETJENINGGå frem på følgende måde:
❒Tryk på knappen A fig. 16 for at åbne metalklingen B. Drej skruen C
til
med en skruetrækker.
❒Tag batteriholderen D ud, og udskift batteriet E (husk at vende
polerne korrekt). Monter batteriholderen D i nøglen, og lås den ved
at dreje skruen C til position
.
Brugte batterier er skadelige for miljøet. De skal derfor
kastes i særlige indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan også aflevere dem til
et autoriseret Alfa Romeo værksted, som da vil sørge for
bortskaffelsen.
fig. 16
A0K0051
36BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
