Alfa Romeo Giulietta 2013 Instructieboek (in Dutch)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: Giulietta, Model: Alfa Romeo Giulietta 2013Pages: 288, PDF Size: 12.99 MB
Page 81 of 288

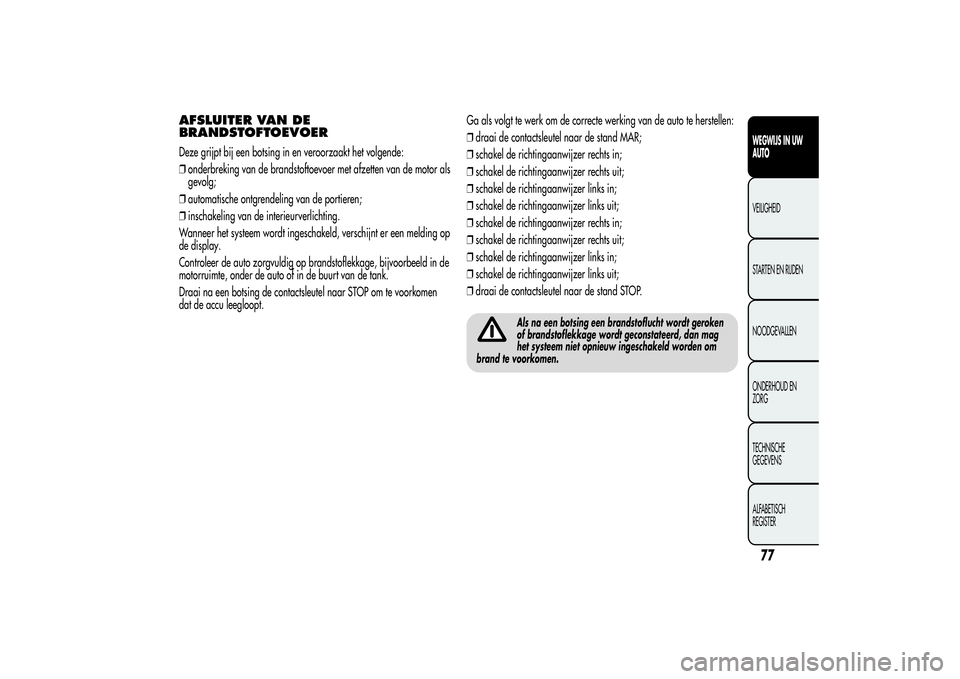

AFSLUITER VAN DE
BRANDSTOFTOEVOERDeze grijpt bij een botsing in en veroorzaakt het volgende:
❒onderbreking van de brandstoftoevoer met afzetten van de motor als
gevolg;
❒automatische ontgrendeling van de portieren;
❒inschakeling van de interieurverlichting.
Wanneer het systeem wordt ingeschakeld, verschijnt er een melding op
de display.
Controleer de auto zorgvuldig op brandstoflekkage, bijvoorbeeld in de
motorruimte, onder de auto of in de buurt van de tank.
Draai na een botsing de contactsleutel naar STOP om te voorkomen
dat de accu leegloopt.Ga als volgt te werk om de correcte werking van de auto te herstellen:
❒draai de contactsleutel naar de stand MAR;
❒schakel de richtingaanwijzer rechts in;
❒schakel de richtingaanwijzer rechts uit;
❒schakel de richtingaanwijzer links in;
❒schakel de richtingaanwijzer links uit;
❒schakel de richtingaanwijzer rechts in;
❒schakel de richtingaanwijzer rechts uit;
❒schakel de richtingaanwijzer links in;
❒schakel de richtingaanwijzer links uit;
❒draai de contactsleutel naar de stand STOP.
Als na een botsing een brandstoflucht wordt geroken
of brandstoflekkage wordt geconstateerd, dan mag
het systeem niet opnieuw ingeschakeld worden om
brand te voorkomen.
77WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 82 of 288

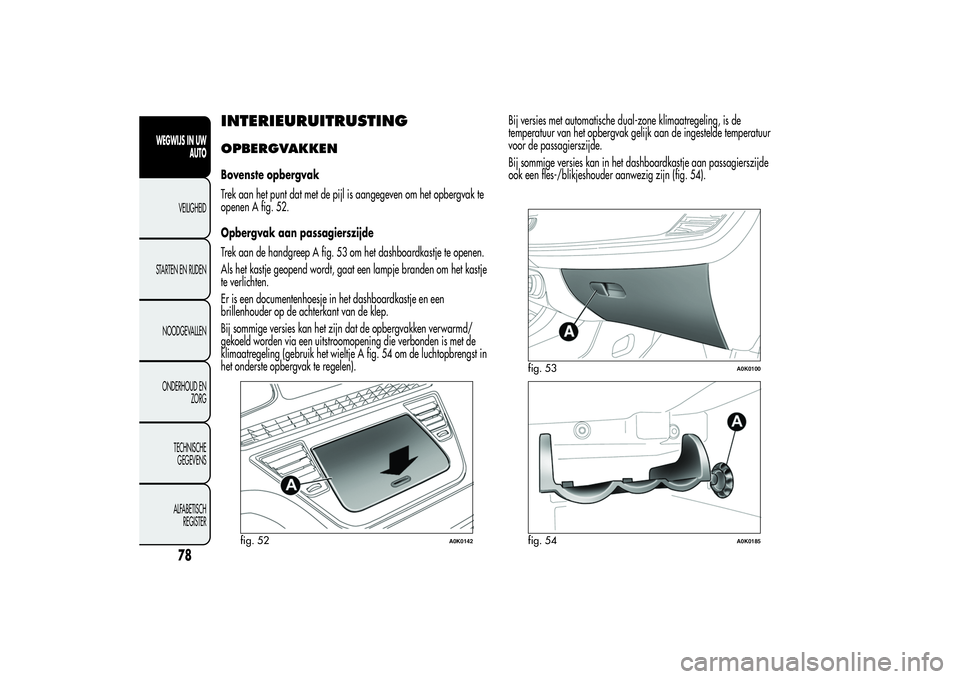

INTERIEURUITRUSTINGOPBERGVAKKENBovenste opbergvak
Trek aan het punt dat met de pijl is aangegeven om het opbergvak te
openen A fig. 52.
Opbergvak aan passagierszijde
Trek aan de handgreep A fig. 53 om het dashboardkastje te openen.
Als het kastje geopend wordt, gaat een lampje branden om het kastje
te verlichten.
Er is een documentenhoesje in het dashboardkastje en een
brillenhouder op de achterkant van de klep.
Bij sommige versies kan het zijn dat de opbergvakken verwarmd/
gekoeld worden via een uitstroomopening die verbonden is met de
klimaatregeling (gebruik het wieltje A fig. 54 om de luchtopbrengst in
het onderste opbergvak te regelen).Bij versies met automatische dual-zone klimaatregeling, is de
temperatuur van het opbergvak gelijk aan de ingestelde temperatuur
voor de passagierszijde.
Bij sommige versies kan in het dashboardkastje aan passagierszijde
ook een fles-/blikjeshouder aanwezig zijn (fig. 54).
fig. 52
A0K0142
fig. 53
A0K0100
fig. 54
A0K0185
78
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 83 of 288

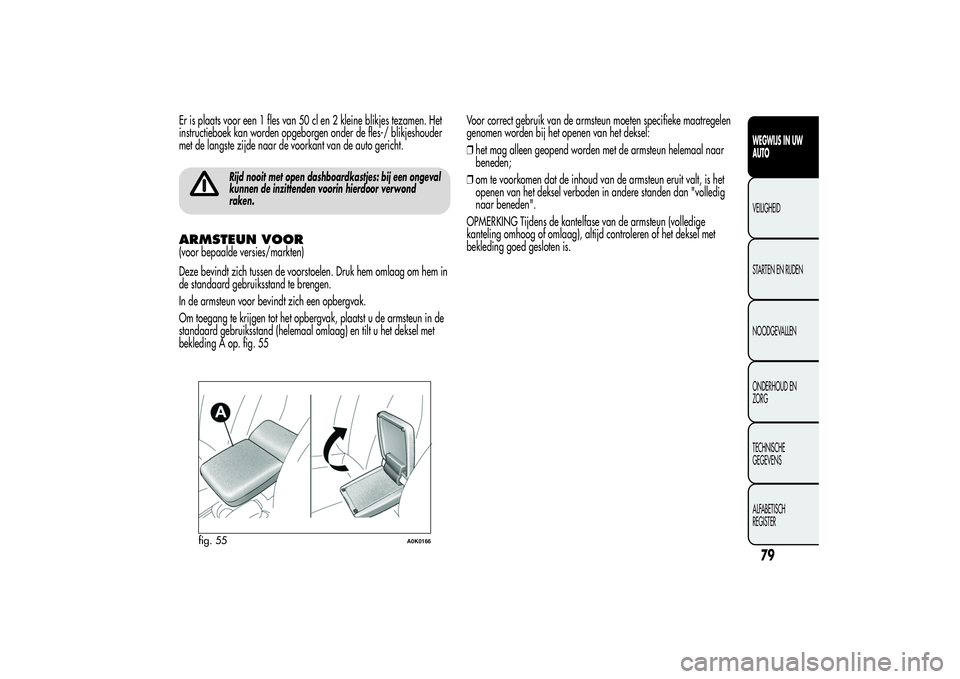

Er is plaats voor een 1 fles van 50 cl en 2 kleine blikjes tezamen. Het
instructieboek kan worden opgeborgen onder de fles-/ blikjeshouder
met de langste zijde naar de voorkant van de auto gericht.
Rijd nooit met open dashboardkastjes: bij een ongeval
kunnen de inzittenden voorin hierdoor verwond
raken.
ARMSTEUN VOOR(voor bepaalde versies/markten)
Deze bevindt zich tussen de voorstoelen. Druk hem omlaag om hem in
de standaard gebruiksstand te brengen.
In de armsteun voor bevindt zich een opbergvak.
Om toegang te krijgen tot het opbergvak, plaatst u de armsteun in de
standaard gebruiksstand (helemaal omlaag) en tilt u het deksel met
bekleding A op. fig. 55Voor correct gebruik van de armsteun moeten specifieke maatregelen
genomen worden bij het openen van het deksel:
❒het mag alleen geopend worden met de armsteun helemaal naar
beneden;
❒om te voorkomen dat de inhoud van de armsteun eruit valt, is het
openen van het deksel verboden in andere standen dan "volledig
naar beneden".
OPMERKING Tijdens de kantelfase van de armsteun (volledige
kanteling omhoog of omlaag), altijd controleren of het deksel met
bekleding goed gesloten is.
fig. 55
A0K0166
79WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 84 of 288

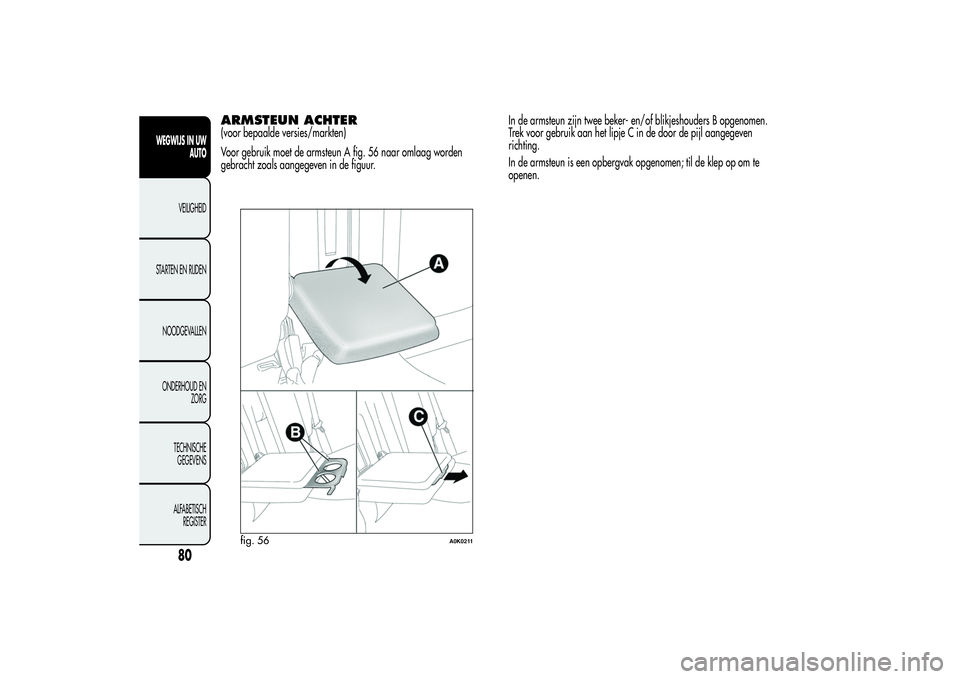

ARMSTEUN ACHTER(voor bepaalde versies/markten)
Voor gebruik moet de armsteun A fig. 56 naar omlaag worden
gebracht zoals aangegeven in de figuur.In de armsteun zijn twee beker- en/of blikjeshouders B opgenomen.
Trek voor gebruik aan het lipje C in de door de pijl aangegeven
richting.
In de armsteun is een opbergvak opgenomen; til de klep op om te
openen.
fig. 56
A0K0211
80
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 85 of 288

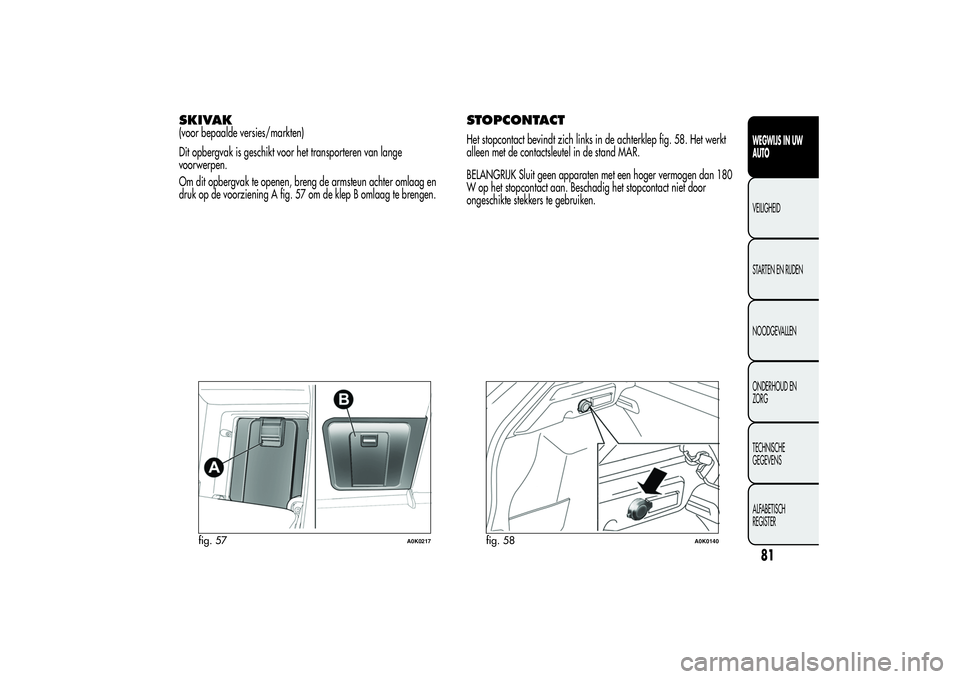

SKIVAK(voor bepaalde versies/markten)
Dit opbergvak is geschikt voor het transporteren van lange
voorwerpen.
Om dit opbergvak te openen, breng de armsteun achter omlaag en
druk op de voorziening A fig. 57 om de klep B omlaag te brengen.
STOPCONTACTHet stopcontact bevindt zich links in de achterklep fig. 58. Het werkt
alleen met de contactsleutel in de stand MAR.
BELANGRIJK Sluit geen apparaten met een hoger vermogen dan 180
W op het stopcontact aan. Beschadig het stopcontact niet door
ongeschikte stekkers te gebruiken.
fig. 57
A0K0217
fig. 58
A0K0140
81WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 86 of 288

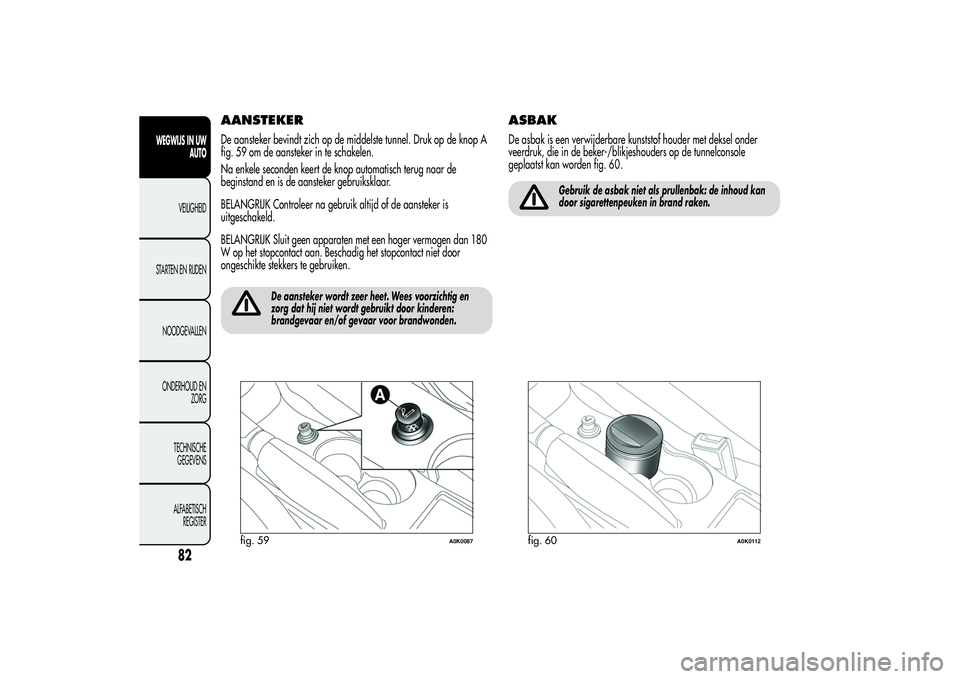

AANSTEKERDe aansteker bevindt zich op de middelste tunnel. Druk op de knop A
fig. 59 om de aansteker in te schakelen.
Na enkele seconden keert de knop automatisch terug naar de
beginstand en is de aansteker gebruiksklaar.
BELANGRIJK Controleer na gebruik altijd of de aansteker is
uitgeschakeld.
BELANGRIJK Sluit geen apparaten met een hoger vermogen dan 180
W op het stopcontact aan. Beschadig het stopcontact niet door
ongeschikte stekkers te gebruiken.
De aansteker wordt zeer heet. Wees voorzichtig en
zorg dat hij niet wordt gebruikt door kinderen:
brandgevaar en/of gevaar voor brandwonden.
ASBAK
Gebruik de asbak niet als prullenbak: de inhoud kan
door sigarettenpeuken in brand raken.
fig. 59
A0K0087
fig. 60
A0K0112
82
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De asbak is een verwijderbare kunststof houder met deksel onder
veerdruk, die in de beker-/blikjeshouders op de tunnelconsole
geplaatst kan worden fig. 60.
Page 87 of 288

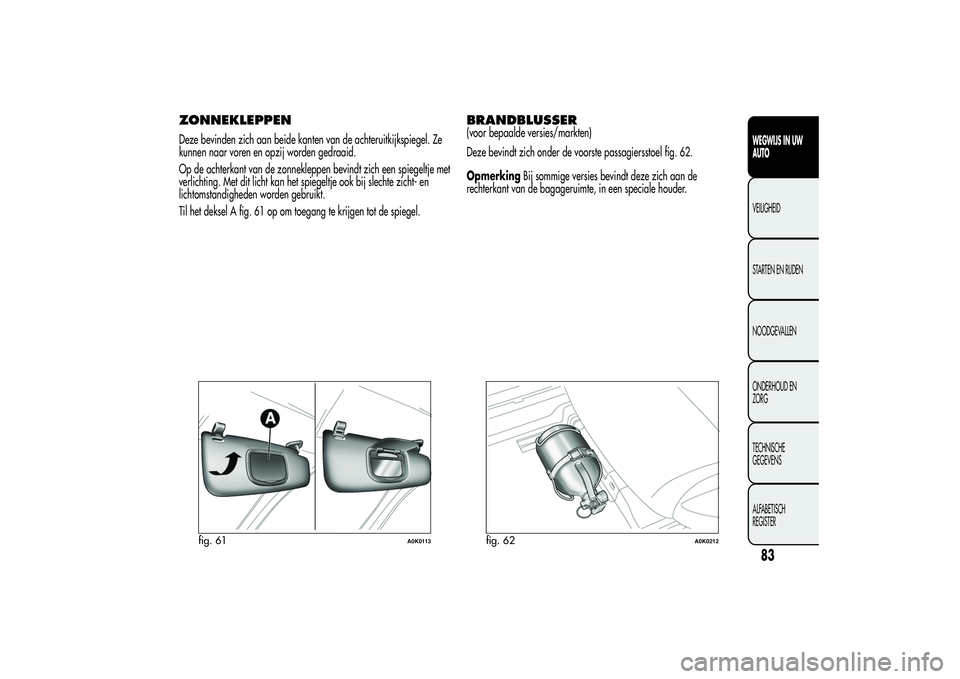

ZONNEKLEPPENDeze bevinden zich aan beide kanten van de achteruitkijkspiegel. Ze
kunnen naar voren en opzij worden gedraaid.
Op de achterkant van de zonnekleppen bevindt zich een spiegeltje met
verlichting. Met dit licht kan het spiegeltje ook bij slechte zicht- en
lichtomstandigheden worden gebruikt.
Til het deksel A fig. 61 op om toegang te krijgen tot de spiegel.
BRANDBLUSSER(voor bepaalde versies/markten)
Deze bevindt zich onder de voorste passagiersstoel fig. 62.
OpmerkingBij sommige versies bevindt deze zich aan de
rechterkant van de bagageruimte, in een speciale houder.
fig. 61
A0K0113
fig. 62
A0K0212
83WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 88 of 288

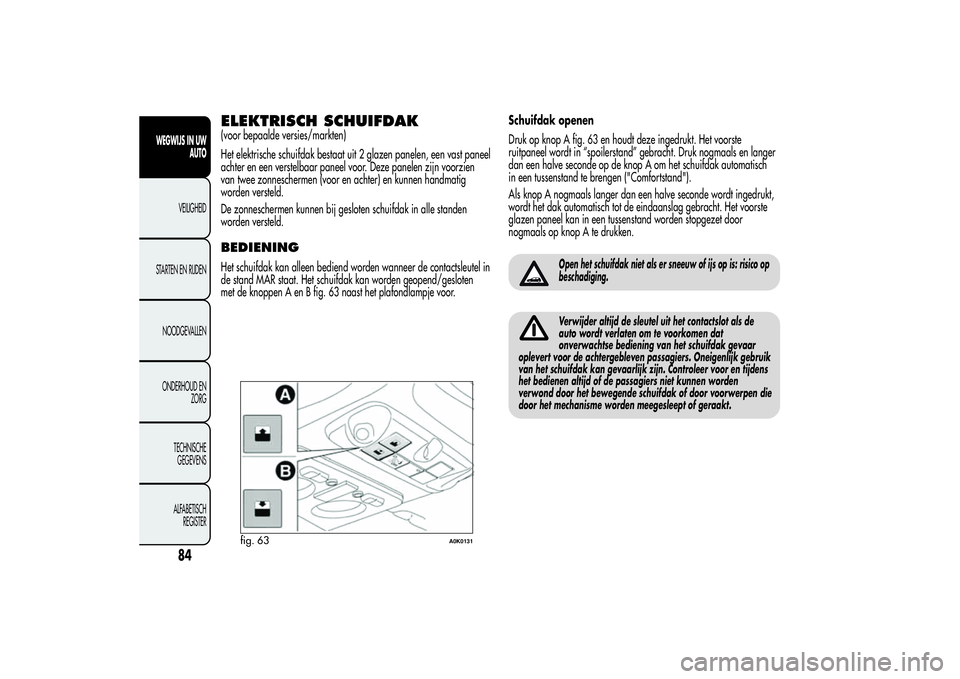

ELEKTRISCH SCHUIFDAK(voor bepaalde versies/markten)
Het elektrische schuifdak bestaat uit 2 glazen panelen, een vast paneel
achter en een verstelbaar paneel voor. Deze panelen zijn voorzien
van twee zonneschermen (voor en achter) en kunnen handmatig
worden versteld.
De zonneschermen kunnen bij gesloten schuifdak in alle standen
worden versteld.BEDIENINGHet schuifdak kan alleen bediend worden wanneer de contactsleutel in
de stand MAR staat. Het schuifdak kan worden geopend/gesloten
met de knoppen A en B fig. 63 naast het plafondlampje voor.Schuifdak openen
Druk op knop A fig. 63 en houdt deze ingedrukt. Het voorste
ruitpaneel wordt in “spoilerstand” gebracht. Druk nogmaals en langer
dan een halve seconde op de knop A om het schuifdak automatisch
in een tussenstand te brengen ("Comfortstand").
Als knop A nogmaals langer dan een halve seconde wordt ingedrukt,
wordt het dak automatisch tot de eindaanslag gebracht. Het voorste
glazen paneel kan in een tussenstand worden stopgezet door
nogmaals op knop A te drukken.
Open het schuifdak niet als er sneeuw of ijs op is: risico op
beschadiging.Verwijder altijd de sleutel uit het contactslot als de
auto wordt verlaten om te voorkomen dat
onverwachtse bediening van het schuifdak gevaar
oplevert voor de achtergebleven passagiers. Oneigenlijk gebruik
van het schuifdak kan gevaarlijk zijn. Controleer voor en tijdens
het bedienen altijd of de passagiers niet kunnen worden
verwond door het bewegende schuifdak of door voorwerpen die
door het mechanisme worden meegesleept of geraakt.
fig. 63
A0K0131
84
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 89 of 288

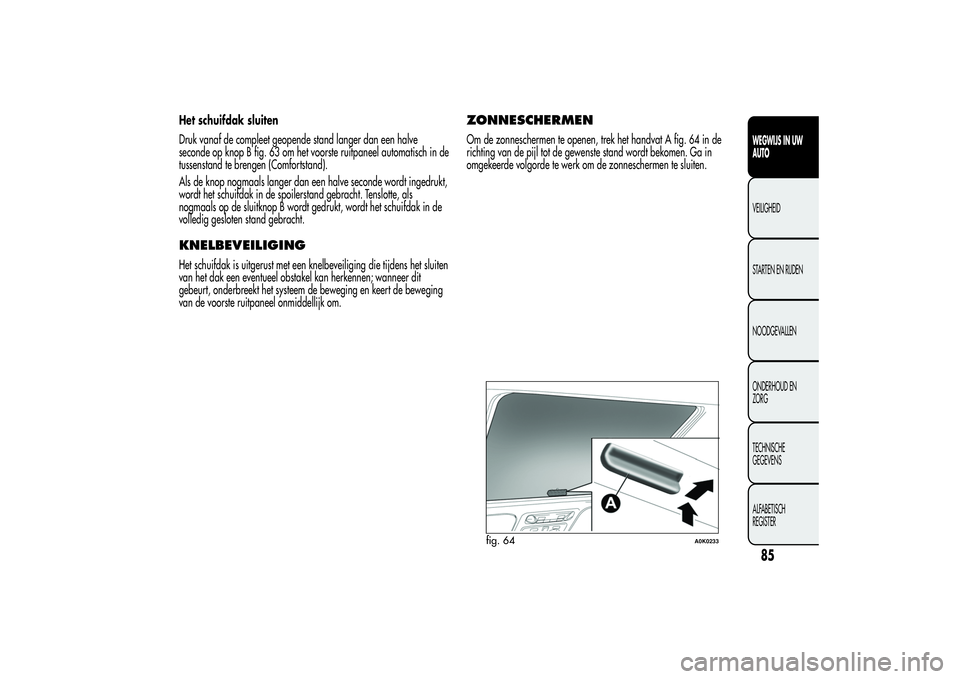

Het schuifdak sluiten
Druk vanaf de compleet geopende stand langer dan een halve
seconde op knop B fig. 63 om het voorste ruitpaneel automatisch in de
tussenstand te brengen (Comfortstand).
Als de knop nogmaals langer dan een halve seconde wordt ingedrukt,
wordt het schuifdak in de spoilerstand gebracht. Tenslotte, als
nogmaals op de sluitknop B wordt gedrukt, wordt het schuifdak in de
volledig gesloten stand gebracht.KNELBEVEILIGINGHet schuifdak is uitgerust met een knelbeveiliging die tijdens het sluiten
van het dak een eventueel obstakel kan herkennen; wanneer dit
gebeurt, onderbreekt het systeem de beweging en keert de beweging
van de voorste ruitpaneel onmiddellijk om.
ZONNESCHERMENOm de zonneschermen te openen, trek het handvat A fig. 64 in de
richting van de pijl tot de gewenste stand wordt bekomen. Ga in
omgekeerde volgorde te werk om de zonneschermen te sluiten.
fig. 64
A0K0233
85WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 90 of 288

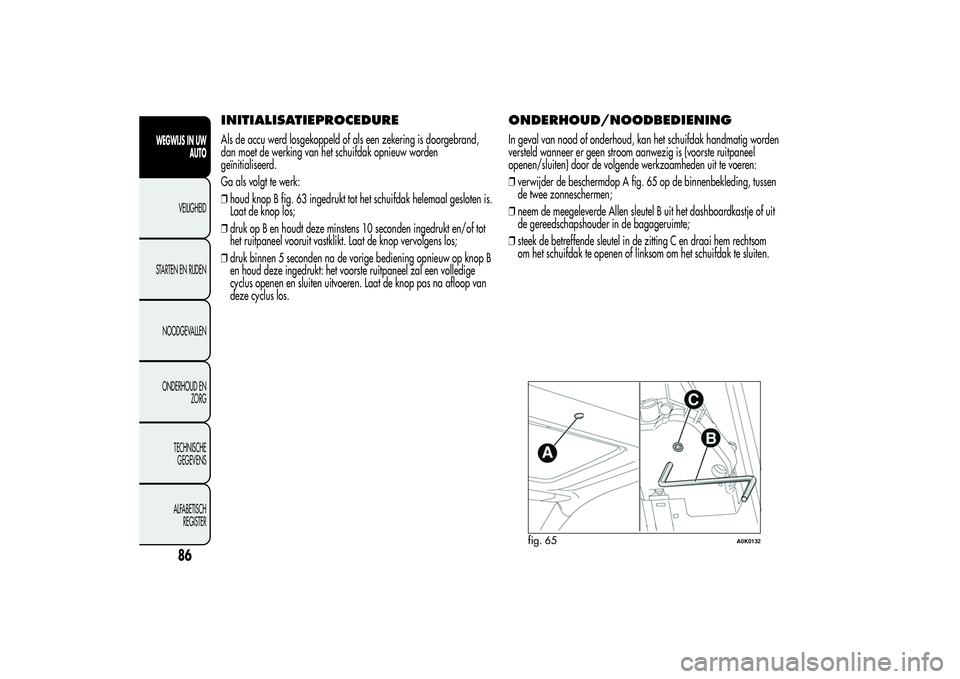

INITIALISATIEPROCEDUREAls de accu werd losgekoppeld of als een zekering is doorgebrand,
dan moet de werking van het schuifdak opnieuw worden
geïnitialiseerd.
Ga als volgt te werk:
❒houd knop B fig. 63 ingedrukt tot het schuifdak helemaal gesloten is.
Laat de knop los;
❒druk op B en houdt deze minstens 10 seconden ingedrukt en/of tot
het ruitpaneel vooruit vastklikt. Laat de knop vervolgens los;
❒druk binnen 5 seconden na de vorige bediening opnieuw op knop B
en houd deze ingedrukt: het voorste ruitpaneel zal een volledige
cyclus openen en sluiten uitvoeren. Laat de knop pas na afloop van
deze cyclus los.
ONDERHOUD/NOODBEDIENINGIn geval van nood of onderhoud, kan het schuifdak handmatig worden
versteld wanneer er geen stroom aanwezig is (voorste ruitpaneel
openen/sluiten) door de volgende werkzaamheden uit te voeren:
❒verwijder de beschermdop A fig. 65 op de binnenbekleding, tussen
de twee zonneschermen;
❒neem de meegeleverde Allen sleutel B uit het dashboardkastje of uit
de gereedschapshouder in de bagageruimte;
❒steek de betreffende sleutel in de zitting C en draai hem rechtsom
om het schuifdak te openen of linksom om het schuifdak te sluiten.
fig. 65
A0K0132
