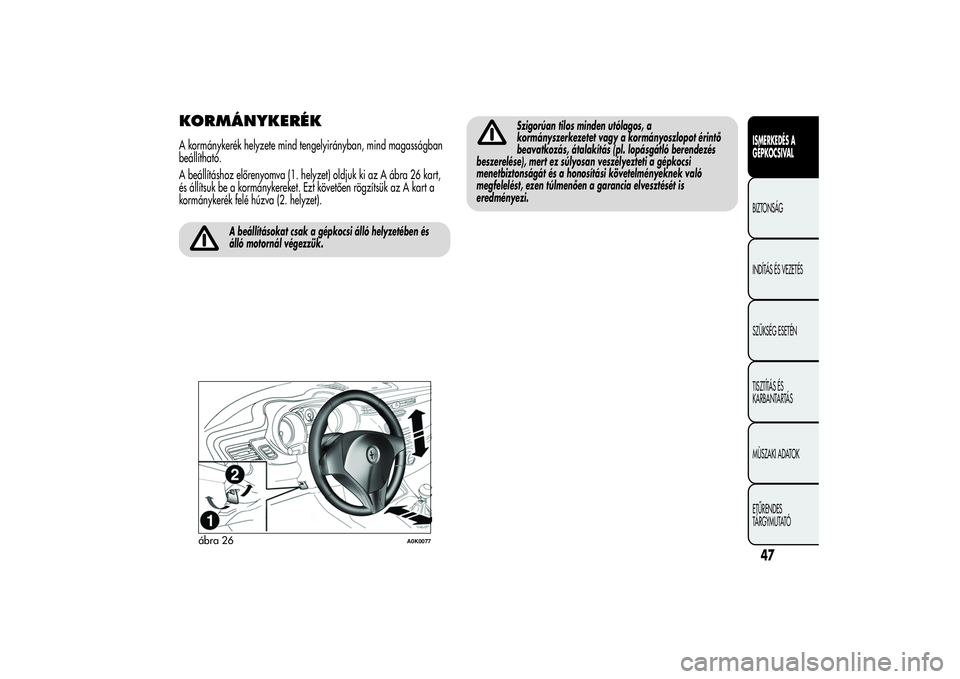

KORMÁNYKERÉKA kormánykerék helyzete mind tengelyirányban, mind magasságban
beállítható.
A beállításhoz előrenyomva (1. helyzet) oldjuk ki az A ábra 26 kart,
és állítsuk be a kormánykereket. Ezt követően rögzítsük az A kart a
kormánykerék felé húzva (2. helyzet).
A beállításokat csak a gépkocsi álló helyzetében és
álló motornál végezzük.
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a kormányoszlopot érintő
beavatkozás, átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia elvesztését is
eredményezi.
ábra 26
A0K0077
47ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

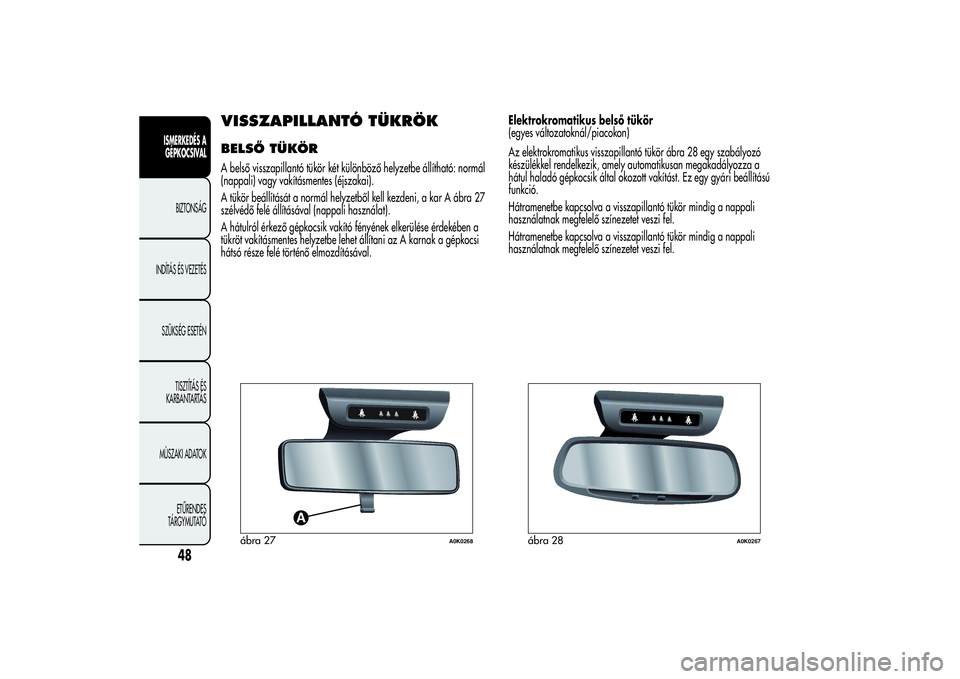

VISSZAPILLANTÓ TÜKRÖKBELSŐ TÜKÖRA belső visszapillantó tükör két különböző helyzetbe állítható: normál
(nappali) vagy vakításmentes (éjszakai).
A tükör beállítását a normál helyzetből kell kezdeni, a kar A ábra 27
szélvédő felé állításával (nappali használat).
A hátulról érkező gépkocsik vakító fényének elkerülése érdekében a
tükröt vakításmentes helyzetbe lehet állítani az A karnak a gépkocsi
hátsó része felé történő elmozdításával.Elektrokromatikus belső tükör
(egyes változatoknál/piacokon)
Az elektrokromatikus visszapillantó tükör ábra 28 egy szabályozó
készülékkel rendelkezik, amely automatikusan megakadályozza a
hátul haladó gépkocsik által okozott vakítást. Ez egy gyári beállítású
funkció.
Hátramenetbe kapcsolva a visszapillantó tükör mindig a nappali
használatnak megfelelő színezetet veszi fel.
Hátramenetbe kapcsolva a visszapillantó tükör mindig a nappali
használatnak megfelelő színezetet veszi fel.
ábra 27
A0K0268
ábra 28
A0K0267
48
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

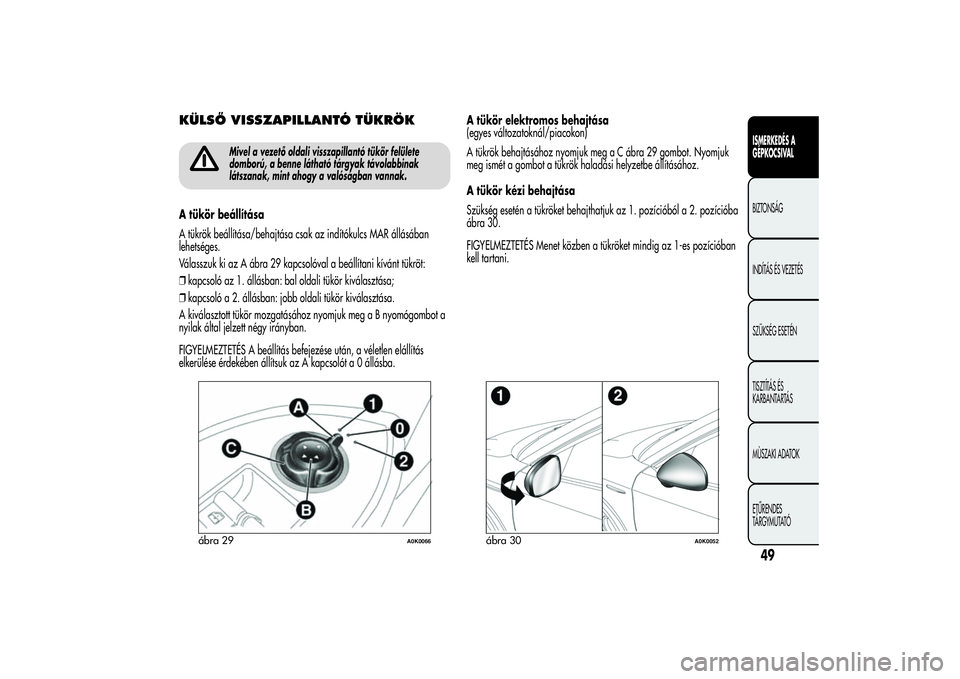

KÜLSŐ VISSZAPILLANTÓ TÜKRÖK
Mivel a vezető oldali visszapillantó tükör felülete
domború, a benne látható tárgyak távolabbinak
látszanak, mint ahogy a valóságban vannak.
A tükör beállítása
A tükrök beállítása/behajtása csak az indítókulcs MAR állásában
lehetséges.
Válasszuk ki az A ábra 29 kapcsolóval a beállítani kívánt tükröt:
❒kapcsoló az 1. állásban: bal oldali tükör kiválasztása;
❒kapcsoló a 2. állásban: jobb oldali tükör kiválasztása.
A kiválasztott tükör mozgatásához nyomjuk meg a B nyomógombot a
nyilak által jelzett négy irányban.
FIGYELMEZTETÉS A beállítás befejezése után, a véletlen elállítás
elkerülése érdekében állítsuk az A kapcsolóta0állásba.A tükör elektromos behajtása
(egyes változatoknál/piacokon)
A tükrök behajtásához nyomjuk meg a C ábra 29 gombot. Nyomjuk
meg ismét a gombot a tükrök haladási helyzetbe állításához.
A tükör kézi behajtása
Szükség esetén a tükröket behajthatjuk az 1. pozícióból a 2. pozícióba
ábra 30.
FIGYELMEZTETÉS Menet közben a tükröket mindig az 1-es pozícióban
kell tartani.
ábra 29
A0K0066
ábra 30
A0K0052
49ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

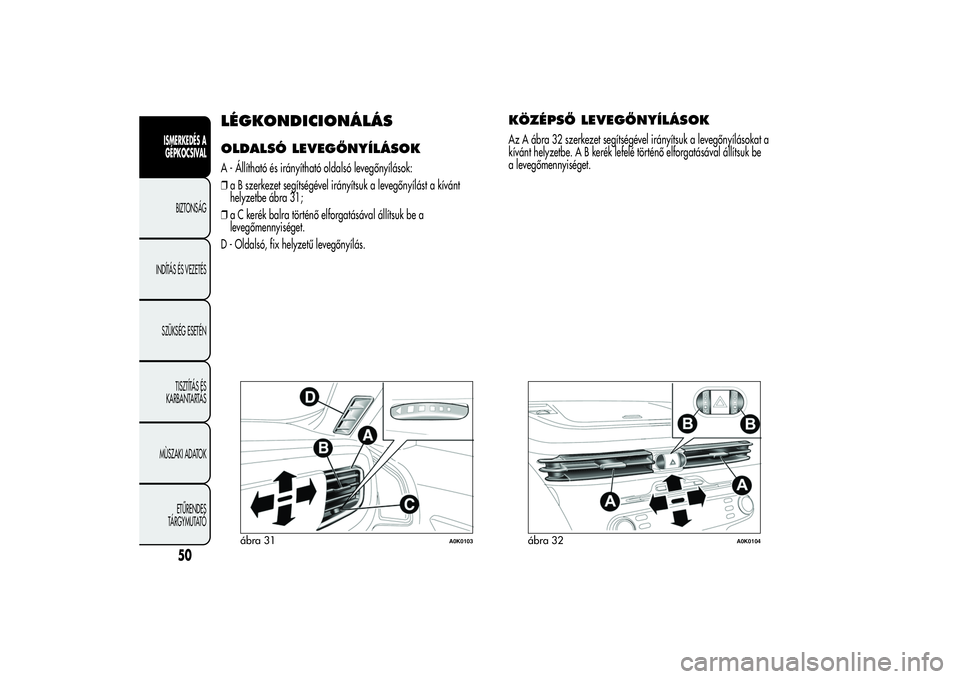

LÉGKONDICIONÁLÁSOLDALSÓ LEVEGŐNYÍLÁSOKA - Állítható és irányítható oldalsó levegőnyílások:
❒a B szerkezet segítségével irányítsuk a levegőnyílást a kívánt
helyzetbe ábra 31;
❒a C kerék balra történő elforgatásával állítsuk be a
levegőmennyiséget.
D - Oldalsó, fix helyzetű levegőnyílás.
KÖZÉPSŐ LEVEGŐNYÍLÁSOKAz A ábra 32 szerkezet segítségével irányítsuk a levegőnyílásokat a
kívánt helyzetbe.ABkeréklefelé történő elforgatásával állítsuk be
a levegőmennyiséget.
ábra 31
A0K0103
ábra 32
A0K0104
50
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

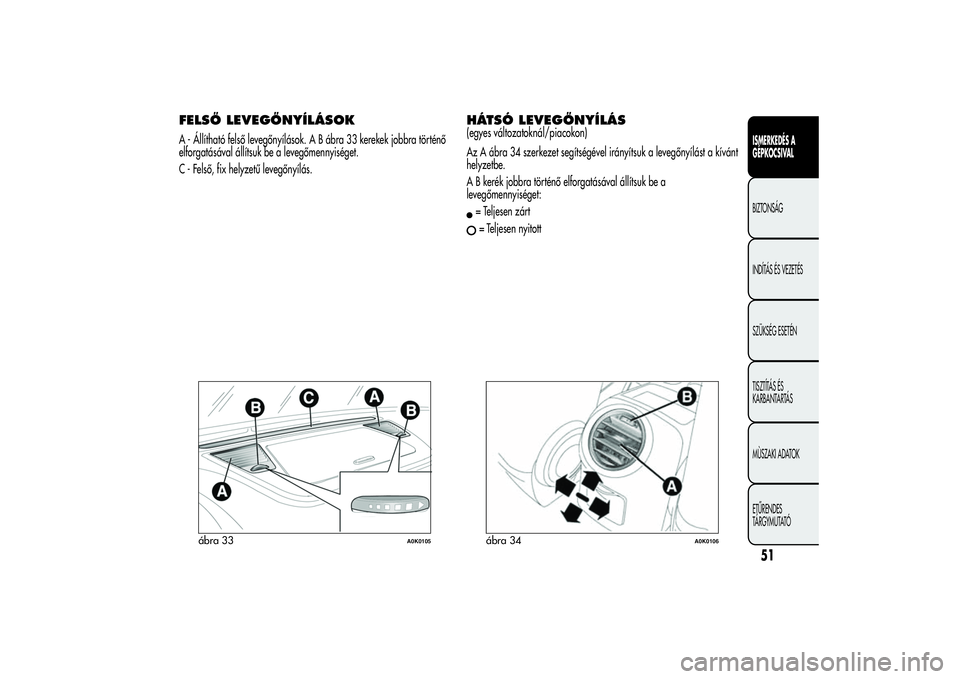

FELSŐ LEVEGŐNYÍLÁSOKA - Állítható felső levegőnyílások. A B ábra 33 kerekek jobbra történő
elforgatásával állítsuk be a levegőmennyiséget.
C - Felső, fix helyzetű levegőnyílás.
HÁTSÓ LEVEGŐNYÍLÁS(egyes változatoknál/piacokon)
Az A ábra 34 szerkezet segítségével irányítsuk a levegőnyílást a kívánt
helyzetbe.
A B kerék jobbra történő elforgatásával állítsuk be a
levegőmennyiséget:= Teljesen zárt= Teljesen nyitott
ábra 33
A0K0105
ábra 34
A0K0106
51ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

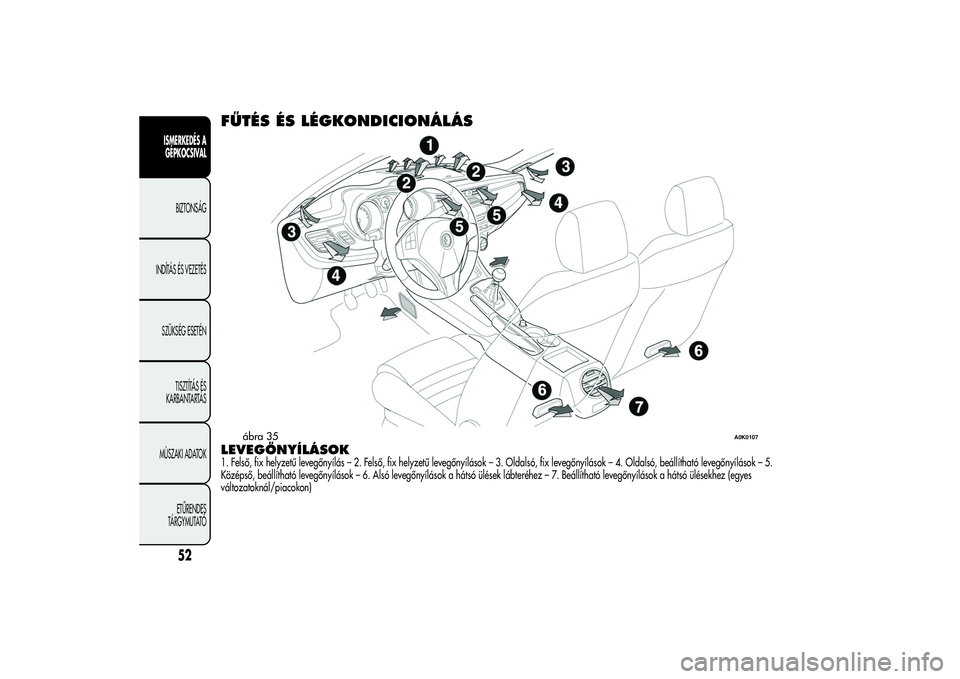

FŰTÉS ÉS LÉGKONDICIONÁLÁSLEVEGŐNYÍLÁSOK1. Felső, fix helyzetű levegőnyílás – 2. Felső, fix helyzetű levegőnyílások – 3. Oldalsó, fix levegőnyílások – 4. Oldalsó, beállítható levegőnyílások–5.
Középső, beállítható levegőnyílások – 6. Alsó levegőnyílások a hátsó ülések lábteréhez – 7. Beállítható levegőnyílások a hátsó ülésekhez (egyes
változatoknál/piacokon)
ábra 35
A0K0107
52
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

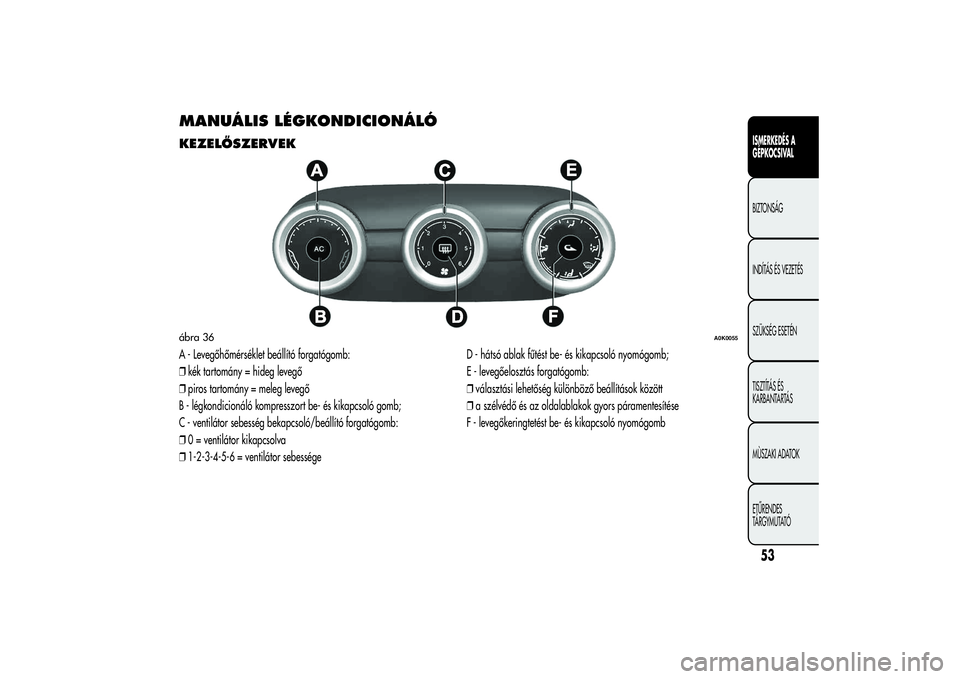

MANUÁLIS LÉGKONDICIONÁLÓKEZELŐSZERVEKA - Levegőhőmérséklet beállító forgatógomb:
❒kék tartomány = hideg levegő
❒piros tartomány = meleg levegő
B - légkondicionáló kompresszort be- és kikapcsoló gomb;
C - ventilátor sebesség bekapcsoló/beállító forgatógomb:
❒0 = ventilátor kikapcsolva
❒1-2-3-4-5-6 = ventilátor sebességeD - hátsó ablak fűtést be- és kikapcsoló nyomógomb;
E - levegőelosztás forgatógomb:
❒választási lehetőség különböző beállítások között
❒a szélvédő és az oldalablakok gyors páramentesítése
F - levegőkeringtetést be- és kikapcsoló nyomógombábra 36
A0K0055
53ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

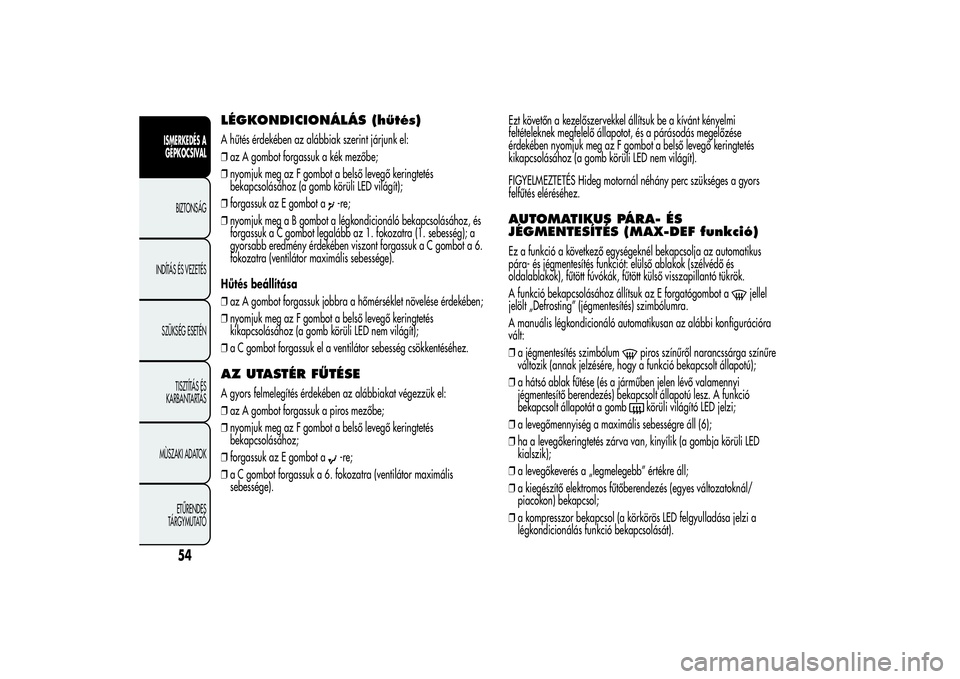

LÉGKONDICIONÁLÁS (hűtés)A hűtés érdekében az alábbiak szerint járjunk el:
❒az A gombot forgassuk a kék mezőbe;
❒nyomjuk meg az F gombot a belső levegő keringtetés
bekapcsolásához (a gomb körüli LED világít);
❒forgassuk az E gombot a
-re;
❒nyomjuk meg a B gombot a légkondicionáló bekapcsolásához, és
forgassuk a C gombot legalább az 1. fokozatra (1. sebesség); a
gyorsabb eredmény érdekében viszont forgassuk a C gombot a 6.
fokozatra (ventilátor maximális sebessége).
Hűtés beállítása
❒az A gombot forgassuk jobbra a hőmérséklet növelése érdekében;
❒nyomjuk meg az F gombot a belső levegő keringtetés
kikapcsolásához (a gomb körüli LED nem világít);
❒a C gombot forgassuk el a ventilátor sebesség csökkentéséhez.
AZ UTASTÉR FŰTÉSEA gyors felmelegítés érdekében az alábbiakat végezzük el:
❒az A gombot forgassuk a piros mezőbe;
❒nyomjuk meg az F gombot a belső levegő keringtetés
bekapcsolásához;
❒forgassuk az E gombot a
-re;
❒a C gombot forgassuk a 6. fokozatra (ventilátor maximális
sebessége).Ezt követőn a kezelőszervekkel állítsuk be a kívánt kényelmi
feltételeknek megfelelő állapotot, és a párásodás megelőzése
érdekében nyomjuk meg az F gombot a belső levegő keringtetés
kikapcsolásához (a gomb körüli LED nem világít).
FIGYELMEZTETÉS Hideg motornál néhány perc szükséges a gyors
felfűtés eléréséhez.
AUTOMATIKUS PÁRA- ÉS
JÉGMENTESÍTÉS (MAX-DEF funkció)Ez a funkció a következő egységeknél bekapcsolja az automatikus
pára- és jégmentesítés funkciót: elülső ablakok (szélvédő és
oldalablakok), fűtött fúvókák, fűtött külső visszapillantó tükrök.
A funkció bekapcsolásához állítsuk az E forgatógombot a
jellel
jelölt „Defrosting” (jégmentesítés) szimbólumra.
A manuális légkondicionáló automatikusan az alábbi konfigurációra
vált:
❒a jégmentesítés szimbólum
piros színűről narancssárga színűre
változik (annak jelzésére, hogy a funkció bekapcsolt állapotú);
❒a hátsó ablak fűtése (és a járműben jelen lévő valamennyi
jégmentesítő berendezés) bekapcsolt állapotú lesz. A funkció
bekapcsolt állapotát a gombkörüli világító LED jelzi;
❒a levegőmennyiség a maximális sebességre áll (6);
❒ha a levegőkeringtetés zárva van, kinyílik (a gombja körüli LED
kialszik);
❒a levegőkeverés a „legmelegebb” értékre áll;
❒a kiegészítő elektromos fűtőberendezés (egyes változatoknál/
piacokon) bekapcsol;
❒a kompresszor bekapcsol (a körkörös LED felgyulladása jelzi a
légkondicionálás funkció bekapcsolását).
54
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

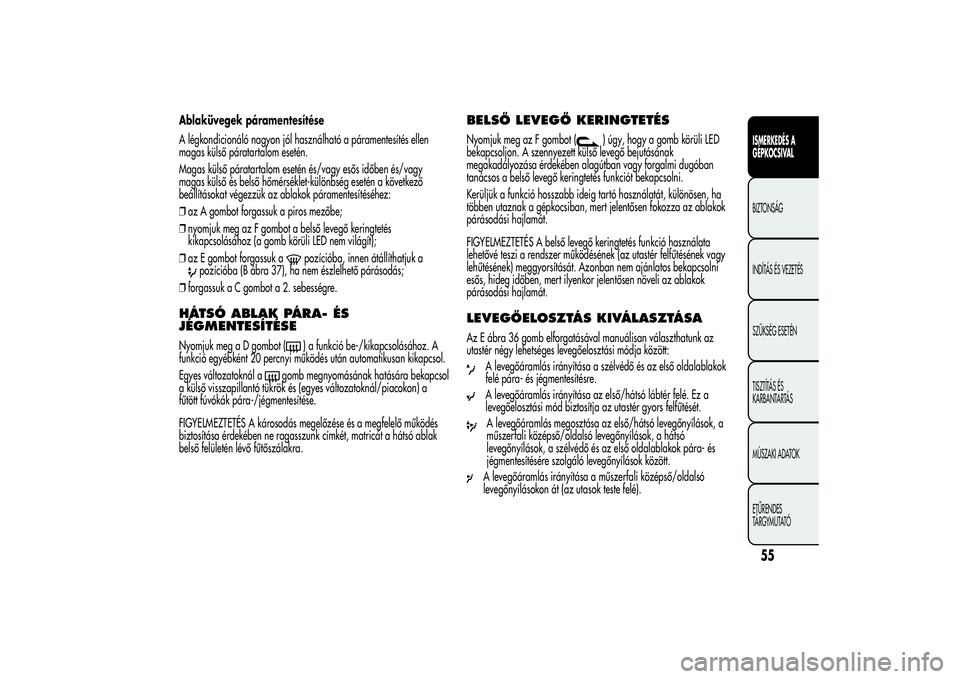

Ablaküvegek páramentesítése
A légkondicionáló nagyon jól használható a páramentesítés ellen
magas külső páratartalom esetén.
Magas külső páratartalom esetén és/vagy esős időben és/vagy
magas külső és belső hőmérséklet-különbség esetén a következő
beállításokat végezzük az ablakok páramentesítéséhez:
❒az A gombot forgassuk a piros mezőbe;
❒nyomjuk meg az F gombot a belső levegő keringtetés
kikapcsolásához (a gomb körüli LED nem világít);
❒az E gombot forgassuk a
pozícióba, innen átállíthatjuk a
pozícióba (B ábra 37), ha nem észlelhető párásodás;
❒forgassuk a C gombot a 2. sebességre.
HÁTSÓ ABLAK PÁRA- ÉS
JÉGMENTESÍTÉSENyomjuk meg a D gombot (
) a funkció be-/kikapcsolásához. A
funkció egyébként 20 percnyi működés után automatikusan kikapcsol.
Egyes változatoknál a
gomb megnyomásának hatására bekapcsol
a külső visszapillantó tükrök és (egyes változatoknál/piacokon) a
fűtött fúvókák pára-/jégmentesítése.
FIGYELMEZTETÉS A károsodás megelőzése és a megfelelő működés
biztosítása érdekében ne ragasszunk címkét, matricát a hátsó ablak
belső felületén lévő fűtőszálakra.
BELSŐ LEVEGŐ KERINGTETÉSNyomjuk meg az F gombot (
) úgy, hogy a gomb körüli LED
bekapcsoljon. A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban vagy forgalmi dugóban
tanácsos a belső levegő keringtetés funkciót bekapcsolni.
Kerüljük a funkció hosszabb ideig tartó használatát, különösen, ha
többen utaznak a gépkocsiban, mert jelentősen fokozza az ablakok
párásodási hajlamát.
FIGYELMEZTETÉS A belső levegő keringtetés funkció használata
lehetővé teszi a rendszer működésének (az utastér felfűtésének vagy
lehűtésének) meggyorsítását. Azonban nem ajánlatos bekapcsolni
esős, hideg időben, mert ilyenkor jelentősen növeli az ablakok
párásodási hajlamát.
LEVEGŐELOSZTÁS KIVÁLASZTÁSAAz E ábra 36 gomb elforgatásával manuálisan választhatunk az
utastér négy lehetséges levegőelosztási módja között:
A levegőáramlás irányítása a szélvédő és az első oldalablakok
felé pára- és jégmentesítésre.A levegőáramlás irányítása az első/hátsó lábtér felé. Ez a
levegőelosztási mód biztosítja az utastér gyors felfűtését.A levegőáramlás megosztása az első/hátsó levegőnyílások, a
műszerfali középső/oldalsó levegőnyílások, a hátsó
levegőnyílások, a szélvédő és az első oldalablakok pára- és
jégmentesítésére szolgáló levegőnyílások között.A levegőáramlás irányítása a műszerfali középső/oldalsó
levegőnyílásokon át (az utasok teste felé).
55ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

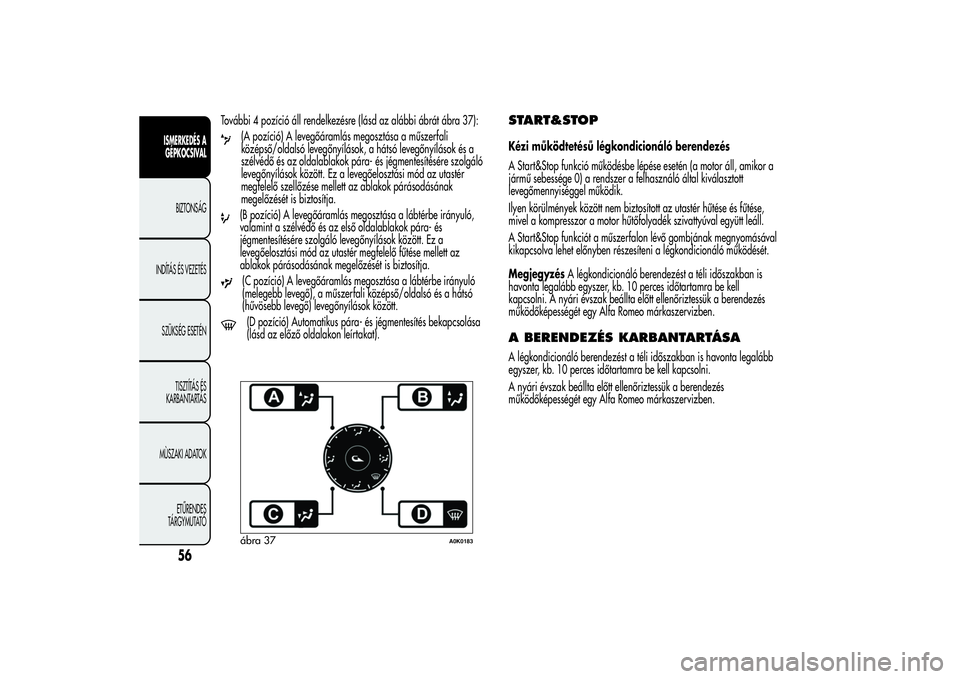

További 4 pozíció áll rendelkezésre (lásd az alábbi ábrát ábra 37):
(A pozíció) A levegőáramlás megosztása a műszerfali
középső/oldalsó levegőnyílások, a hátsó levegőnyílások és a
szélvédő és az oldalablakok pára- és jégmentesítésére szolgáló
levegőnyílások között. Ez a levegőelosztási mód az utastér
megfelelő szellőzése mellett az ablakok párásodásának
megelőzését is biztosítja.(B pozíció) A levegőáramlás megosztása a lábtérbe irányuló,
valamint a szélvédő és az első oldalablakok pára- és
jégmentesítésére szolgáló levegőnyílások között. Ez a
levegőelosztási mód az utastér megfelelő fűtése mellett az
ablakok párásodásának megelőzését is biztosítja.(C pozíció) A levegőáramlás megosztása a lábtérbe irányuló
(melegebb levegő), a műszerfali középső/oldalsó és a hátsó
(hűvösebb levegő) levegőnyílások között.(D pozíció) Automatikus pára- és jégmentesítés bekapcsolása
(lásd az előző oldalakon leírtakat).
START&STOPKézi működtetésű légkondicionáló berendezés
A Start&Stop funkció működésbe lépése esetén (a motor áll, amikor a
jármű sebessége 0) a rendszer a felhasználó által kiválasztott
levegőmennyiséggel működik.
Ilyen körülmények között nem biztosított az utastér hűtése és fűtése,
mivel a kompresszor a motor hűtőfolyadék szivattyúval együtt leáll.
A Start&Stop funkciót a műszerfalon lévő gombjának megnyomásával
kikapcsolva lehet előnyben részesíteni a légkondicionáló működését.
MegjegyzésA légkondicionáló berendezést a téli időszakban is
havonta legalább egyszer, kb. 10 perces időtartamra be kell
kapcsolni. A nyári évszak beállta előtt ellenőriztessük a berendezés
működőképességét egy Alfa Romeo márkaszervizben.A BERENDEZÉS KARBANTARTÁSAA légkondicionáló berendezést a téli időszakban is havonta legalább
egyszer, kb. 10 perces időtartamra be kell kapcsolni.
A nyári évszak beállta előtt ellenőriztessük a berendezés
működőképességét egy Alfa Romeo márkaszervizben.
ábra 37
A0K0183
56
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
