AJTÓKAZ AJTÓK KÖZPONTI
ZÁRÁSA/NYITÁSAAjtók lezárása kívülről
Az ajtók becsukott állapotában nyomjuk meg a
gombot a
távvezérlőn, vagy helyezzük a vezető oldali ajtózárba, és fordítsuk el
az indítókulcs fém tollát.
Az ajtók zárását a

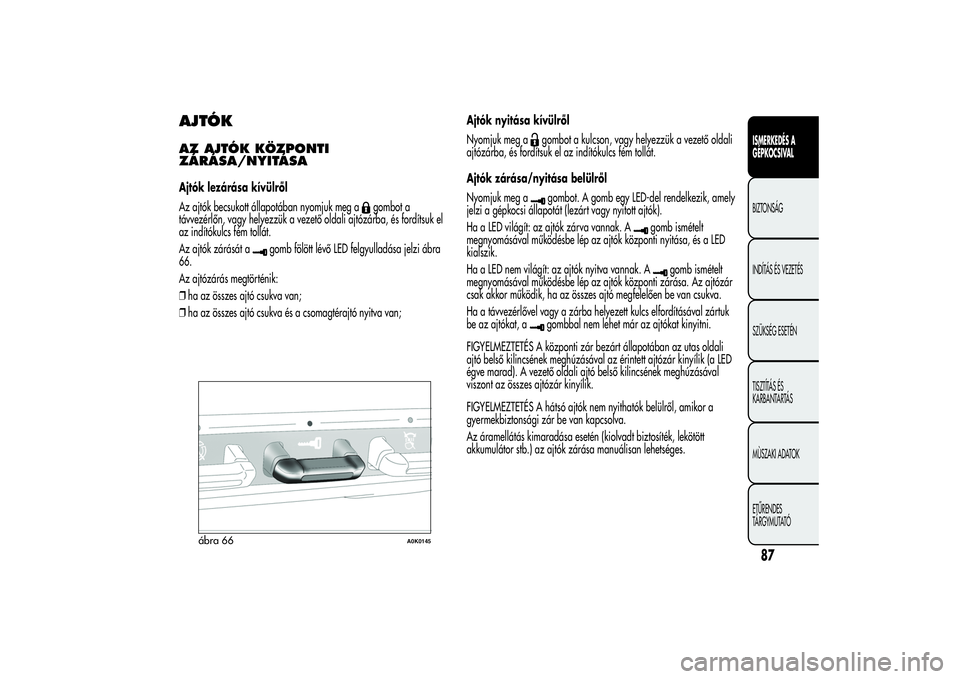

gomb fölött lévő LED felgyulladása jelzi ábra
66.
Az ajtózárás megtörténik:
❒ha az összes ajtó csukva van;
❒ha az összes ajtó csukva és a csomagtérajtó nyitva van;Ajtók nyitása kívülről
Nyomjuk meg a
gombot a kulcson, vagy helyezzük a vezető oldali
ajtózárba, és fordítsuk el az indítókulcs fém tollát.
Ajtók zárása/nyitása belülről
Nyomjuk meg agombot. A gomb egy LED-del rendelkezik, amely
jelzi a gépkocsi állapotát (lezárt vagy nyitott ajtók).
Ha a LED világít: az ajtók zárva vannak. A
gomb ismételt
megnyomásával működésbe lép az ajtók központi nyitása, és a LED
kialszik.
Ha a LED nem világít: az ajtók nyitva vannak. A
gomb ismételt
megnyomásával működésbe lép az ajtók központi zárása. Az ajtózár
csak akkor működik, ha az összes ajtó megfelelően be van csukva.
Ha a távvezérlővel vagy a zárba helyezett kulcs elfordításával zártuk
be az ajtókat, a
gombbal nem lehet már az ajtókat kinyitni.
FIGYELMEZTETÉS A központi zár bezárt állapotában az utas oldali
ajtó belső kilincsének meghúzásával az érintett ajtózár kinyílik (a LED
égve marad). A vezető oldali ajtó belső kilincsének meghúzásával
viszont az összes ajtózár kinyílik.
FIGYELMEZTETÉS A hátsó ajtók nem nyithatók belülről, amikor a
gyermekbiztonsági zár be van kapcsolva.
Az áramellátás kimaradása esetén (kiolvadt biztosíték, lekötött
akkumulátor stb.) az ajtók zárása manuálisan lehetséges.
ábra 66
A0K0145
87ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

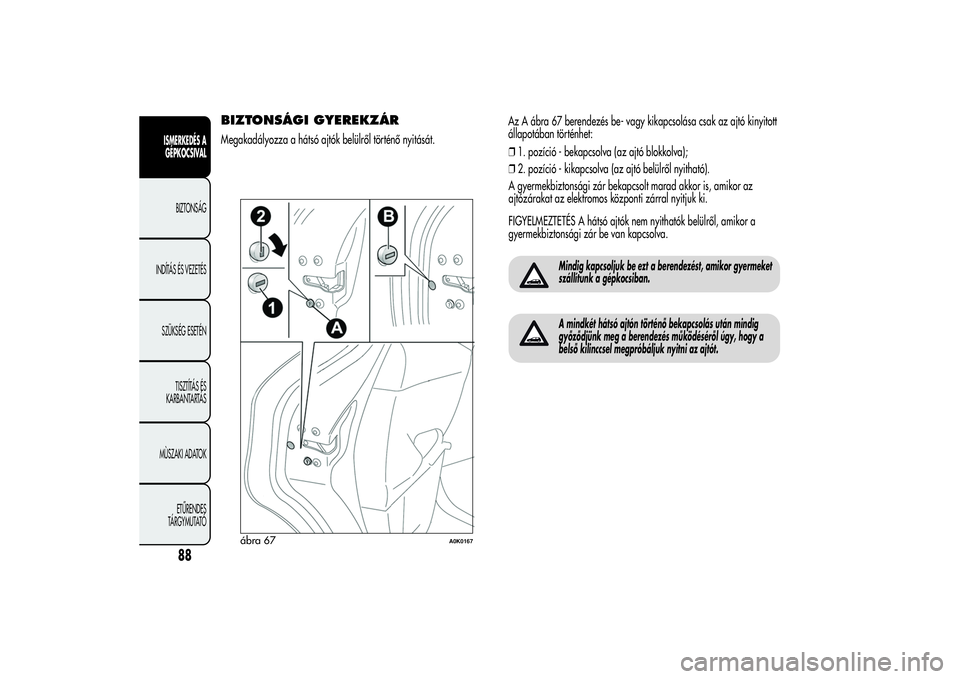

BIZTONSÁGI GYEREKZÁRMegakadályozza a hátsó ajtók belülről történő nyitását.Az A ábra 67 berendezés be- vagy kikapcsolása csak az ajtó kinyitott
állapotában történhet:
❒1. pozíció - bekapcsolva (az ajtó blokkolva);
❒2. pozíció - kikapcsolva (az ajtó belülről nyitható).
A gyermekbiztonsági zár bekapcsolt marad akkor is, amikor az
ajtózárakat az elektromos központi zárral nyitjuk ki.
FIGYELMEZTETÉS A hátsó ajtók nem nyithatók belülről, amikor a
gyermekbiztonsági zár be van kapcsolva.
Mindig kapcsoljuk be ezt a berendezést, amikor gyermeket
szállítunk a gépkocsiban.A mindkét hátsó ajtón történő bekapcsolás után mindig
győződjünk meg a berendezés működéséről úgy, hogy a
belső kilinccsel megpróbáljuk nyitni az ajtót.
ábra 67
A0K0167
88
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

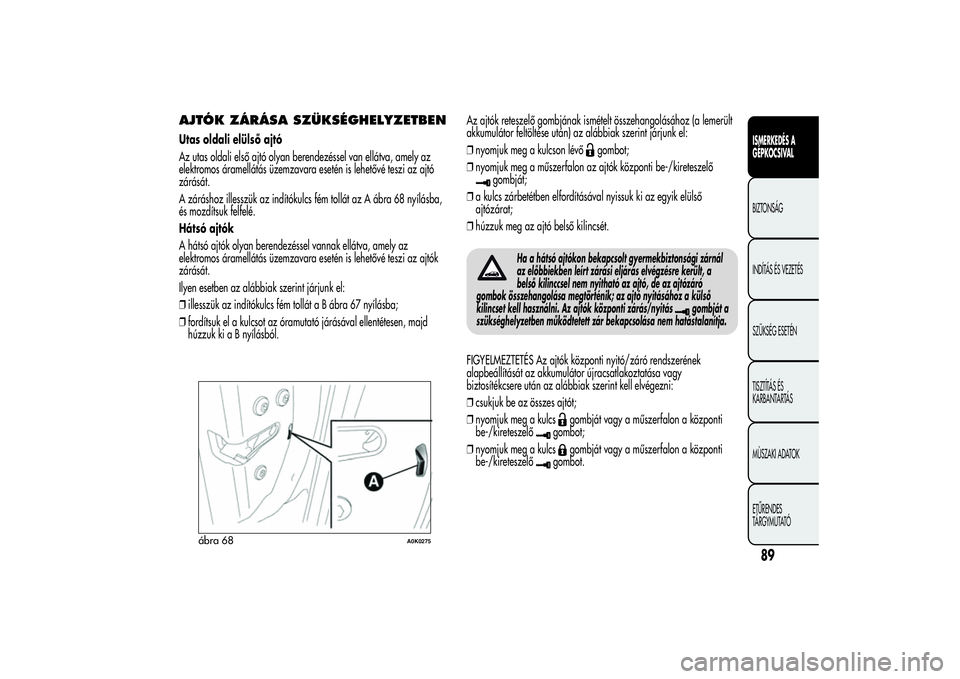

AJTÓK ZÁRÁSA SZÜKSÉGHELYZETBENUtas oldali elülső ajtó
Az utas oldali első ajtó olyan berendezéssel van ellátva, amely az
elektromos áramellátás üzemzavara esetén is lehetővé teszi az ajtó
zárását.
A záráshoz illesszük az indítókulcs fém tollát az A ábra 68 nyílásba,
és mozdítsuk felfelé.
Hátsó ajtók
A hátsó ajtók olyan berendezéssel vannak ellátva, amely az
elektromos áramellátás üzemzavara esetén is lehetővé teszi az ajtók
zárását.
Ilyen esetben az alábbiak szerint járjunk el:
❒illesszük az indítókulcs fém tollát a B ábra 67 nyílásba;
❒fordítsuk el a kulcsot az óramutató járásával ellentétesen, majd
húzzuk ki a B nyílásból.Az ajtók reteszelő gombjának ismételt összehangolásához (a lemerült
akkumulátor feltöltése után) az alábbiak szerint járjunk el:
❒nyomjuk meg a kulcson lévő
gombot;
❒nyomjuk meg a műszerfalon az ajtók központi be-/kireteszelő
gombját;
❒a kulcs zárbetétben elfordításával nyissuk ki az egyik elülső
ajtózárat;
❒húzzuk meg az ajtó belső kilincsét.
Ha a hátsó ajtókon bekapcsolt gyermekbiztonsági zárnál
az előbbiekben leírt zárási eljárás elvégzésre került, a
belső kilinccsel nem nyitható az ajtó, de az ajtózáró
gombok összehangolása megtörténik; az ajtó nyitásához a külső
kilincset kell használni. Az ajtók központi zárás/nyitás
gombját a
szükséghelyzetben működtetett zár bekapcsolása nem hatástalanítja.
FIGYELMEZTETÉS Az ajtók központi nyitó/záró rendszerének
alapbeállítását az akkumulátor újracsatlakoztatása vagy
biztosítékcsere után az alábbiak szerint kell elvégezni:
❒csukjuk be az összes ajtót;
❒nyomjuk meg a kulcs
gombját vagy a műszerfalon a központi
be-/kireteszelő
gombot;
❒nyomjuk meg a kulcs
gombját vagy a műszerfalon a központi
be-/kireteszelő
gombot.
ábra 68
A0K0275
89ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

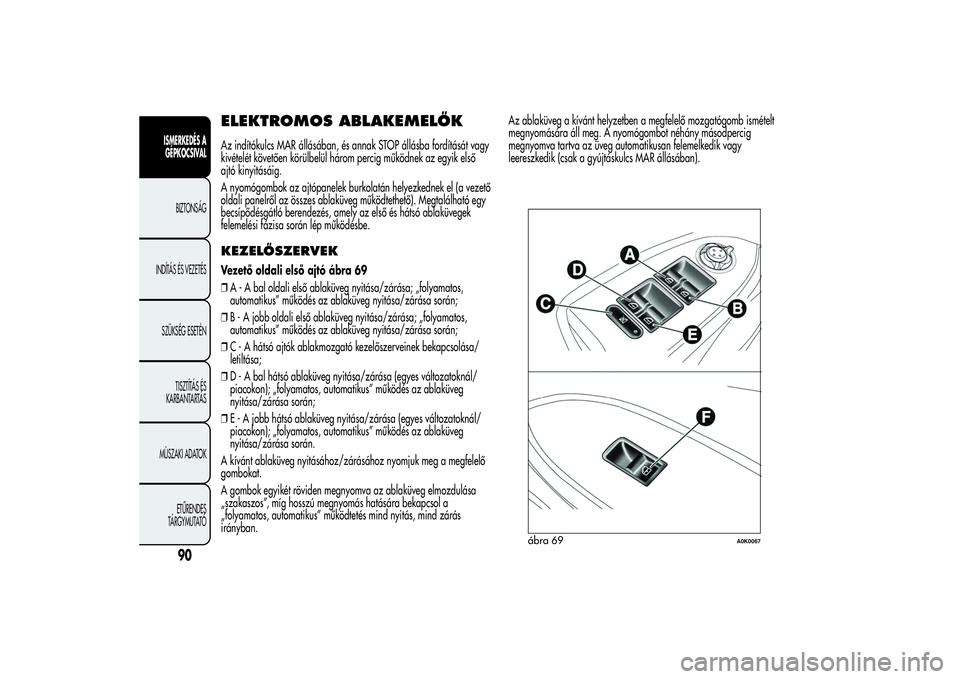

ELEKTROMOS ABLAKEMELŐKAz indítókulcs MAR állásában, és annak STOP állásba fordítását vagy
kivételét követően körülbelül három percig működnek az egyik első
ajtó kinyitásáig.
A nyomógombok az ajtópanelek burkolatán helyezkednek el (a vezető
oldali panelről az összes ablaküveg működtethető). Megtalálható egy
becsípődésgátló berendezés, amely az első és hátsó ablaküvegek
felemelési fázisa során lép működésbe.KEZELŐSZERVEKVezető oldali első ajtó ábra 69
❒A - A bal oldali első ablaküveg nyitása/zárása; „folyamatos,
automatikus” működés az ablaküveg nyitása/zárása során;
❒B - A jobb oldali első ablaküveg nyitása/zárása; „folyamatos,
automatikus” működés az ablaküveg nyitása/zárása során;
❒C - A hátsó ajtók ablakmozgató kezelőszerveinek bekapcsolása/
letiltása;
❒D - A bal hátsó ablaküveg nyitása/zárása (egyes változatoknál/
piacokon); „folyamatos, automatikus” működés az ablaküveg
nyitása/zárása során;
❒E - A jobb hátsó ablaküveg nyitása/zárása (egyes változatoknál/
piacokon); „folyamatos, automatikus” működés az ablaküveg
nyitása/zárása során.
A kívánt ablaküveg nyitásához/zárásához nyomjuk meg a megfelelő
gombokat.
A gombok egyikét röviden megnyomva az ablaküveg elmozdulása
„szakaszos”, míg hosszú megnyomás hatására bekapcsol a
„folyamatos, automatikus” működtetés mind nyitás, mind zárás
irányban.Az ablaküveg a kívánt helyzetben a megfelelő mozgatógomb ismételt
megnyomására áll meg. A nyomógombot néhány másodpercig
megnyomva tartva az üveg automatikusan felemelkedik vagy
leereszkedik (csak a gyújtáskulcs MAR állásában).
ábra 69
A0K0067
90
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

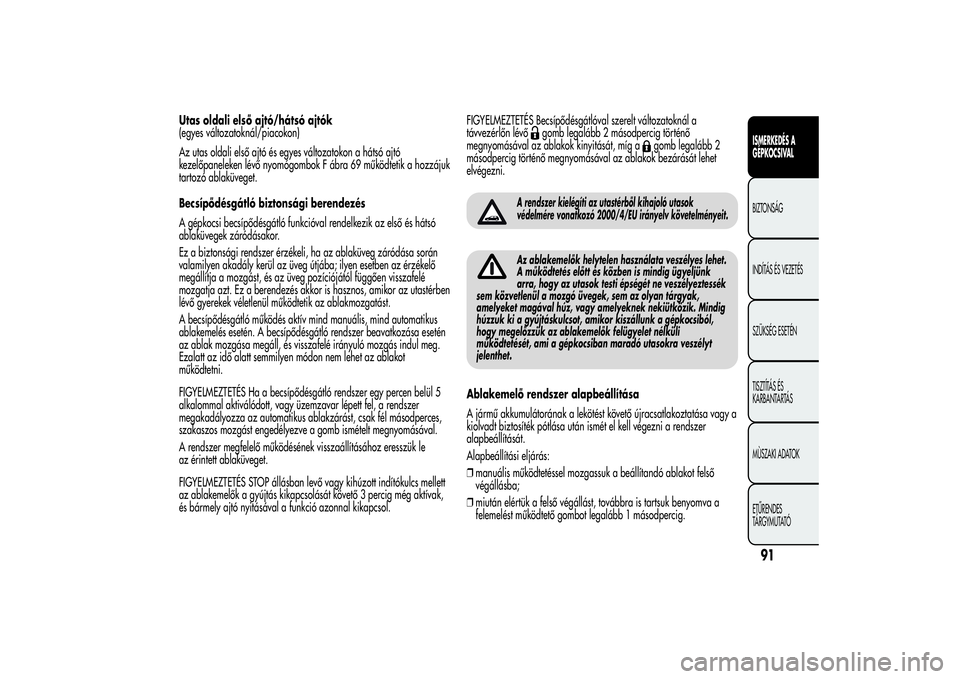

Utas oldali első ajtó/hátsó ajtók
(egyes változatoknál/piacokon)
Az utas oldali első ajtó és egyes változatokon a hátsó ajtó
kezelőpaneleken lévő nyomógombok F ábra 69 működtetik a hozzájuk
tartozó ablaküveget.
Becsípődésgátló biztonsági berendezés
A gépkocsi becsípődésgátló funkcióval rendelkezik az első és hátsó
ablaküvegek záródásakor.
Ez a biztonsági rendszer érzékeli, ha az ablaküveg záródása során
valamilyen akadály kerül az üveg útjába; ilyen esetben az érzékelő
megállítja a mozgást, és az üveg pozíciójától függően visszafelé
mozgatja azt. Ez a berendezés akkor is hasznos, amikor az utastérben
lévő gyerekek véletlenül működtetik az ablakmozgatást.
A becsípődésgátló működés aktív mind manuális, mind automatikus
ablakemelés esetén. A becsípődésgátló rendszer beavatkozása esetén
az ablak mozgása megáll, és visszafelé irányuló mozgás indul meg.
Ezalatt az idő alatt semmilyen módon nem lehet az ablakot
működtetni.
FIGYELMEZTETÉS Ha a becsípődésgátló rendszer egy percen belül 5
alkalommal aktiválódott, vagy üzemzavar lépett fel, a rendszer
megakadályozza az automatikus ablakzárást, csak fél másodperces,
szakaszos mozgást engedélyezve a gomb ismételt megnyomásával.
A rendszer megfelelő működésének visszaállításához eresszük le
az érintett ablaküveget.
FIGYELMEZTETÉS STOP állásban levő vagy kihúzott indítókulcs mellett
az ablakemelők a gyújtás kikapcsolását követő 3 percig még aktívak,
és bármely ajtó nyitásával a funkció azonnal kikapcsol.FIGYELMEZTETÉS Becsípődésgátlóval szerelt változatoknál a
távvezérlőn lévő
gomb legalább 2 másodpercig történő
megnyomásával az ablakok kinyitását, míg a
gomb legalább 2
másodpercig történő megnyomásával az ablakok bezárását lehet
elvégezni.
A rendszer kielégíti az utastérből kihajoló utasok
védelmére vonatkozó 2000/4/EU irányelv követelményeit.Az ablakemelők helytelen használata veszélyes lehet.
A működtetés előtt és közben is mindig ügyeljünk
arra, hogy az utasok testi épségét ne veszélyeztessék
sem közvetlenül a mozgó üvegek, sem az olyan tárgyak,
amelyeket magával húz, vagy amelyeknek nekiütközik. Mindig
húzzuk ki a gyújtáskulcsot, amikor kiszállunk a gépkocsiból,
hogy megelőzzük az ablakemelők felügyelet nélküli
működtetését, ami a gépkocsiban maradó utasokra veszélyt
jelenthet.
Ablakemelő rendszer alapbeállítása
A jármű akkumulátorának a lekötést követő újracsatlakoztatása vagy a
kiolvadt biztosíték pótlása után ismét el kell végezni a rendszer
alapbeállítását.
Alapbeállítási eljárás:
❒manuális működtetéssel mozgassuk a beállítandó ablakot felső
végállásba;
❒miután elértük a felső végállást, továbbra is tartsuk benyomva a
felemelést működtető gombot legalább 1 másodpercig.
91ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Egyes változatoknál/piacokon, ahol rendelkezésre áll, a
vezérlőegység áramellátásának megszakadása után (az akkumulátor
cseréje vagy lekötése, az ablakemelő vezérlőegységet védő biztosíték
cseréje miatt) az ablakemelők automatikus működtetését helyre kell
állítani.
A beállítási műveletet zárt ajtókkal, az alábbiakat követve kell
elvégezni:
❒az ablakemelő leeresztő gombját nyomva tartva eresszük le teljesen
a vezető oldali ablakot, és az alsó végállás elérése után még
további 3 másodpercig tartsuk benyomva a gombot;
❒az ablakemelő felemelő gombját nyomva tartva húzzuk fel teljesen a
vezető oldali ablakot, és a felső végállás elérése után még további 3
másodpercig tartsuk benyomva a gombot;
❒végezzük el az utas oldali ablaknál is az 1. és 2. pontokban leírt
eljárást;
❒az ablaküvegek automatikus mozgásának ellenőrzésével
győződjünk meg a helyes alapbeállításról.
CSOMAGTÉRA csomagtér nyitása elektromosan történik, és mozgó járműnél
letiltásra kerül.NYITÁSKireteszelt állapotban a csomagtér kívülről kinyitható az elektromos

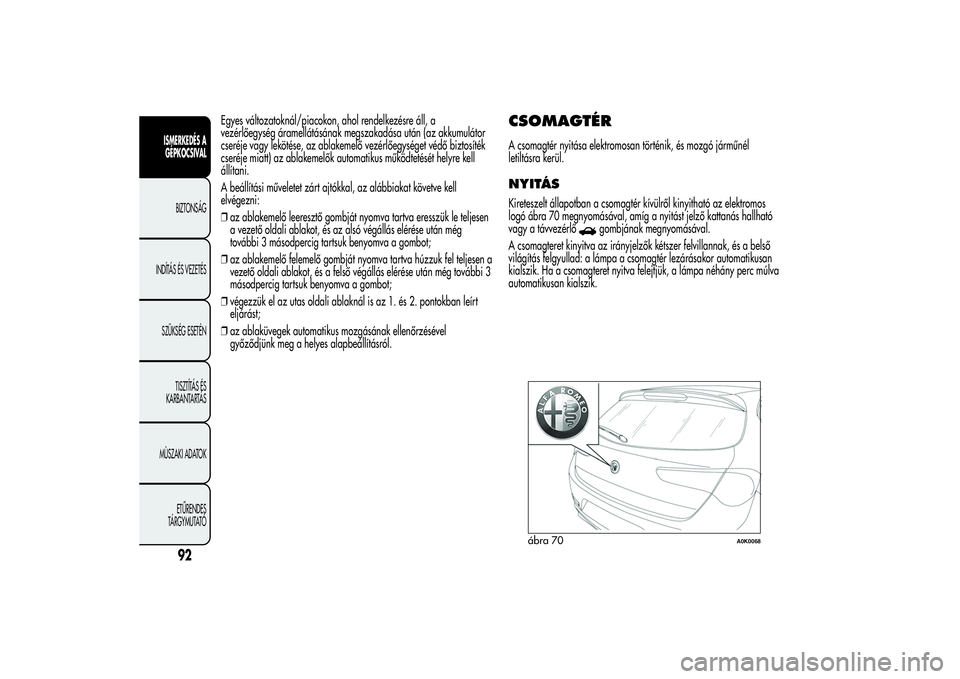

logó ábra 70 megnyomásával, amíg a nyitást jelző kattanás hallható
vagy a távvezérlő
gombjának megnyomásával.
A csomagteret kinyitva az irányjelzők kétszer felvillannak, és a belső
világítás felgyullad: a lámpa a csomagtér lezárásakor automatikusan
kialszik. Ha a csomagteret nyitva felejtjük, a lámpa néhány perc múlva
automatikusan kialszik.
ábra 70
A0K0068
92
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

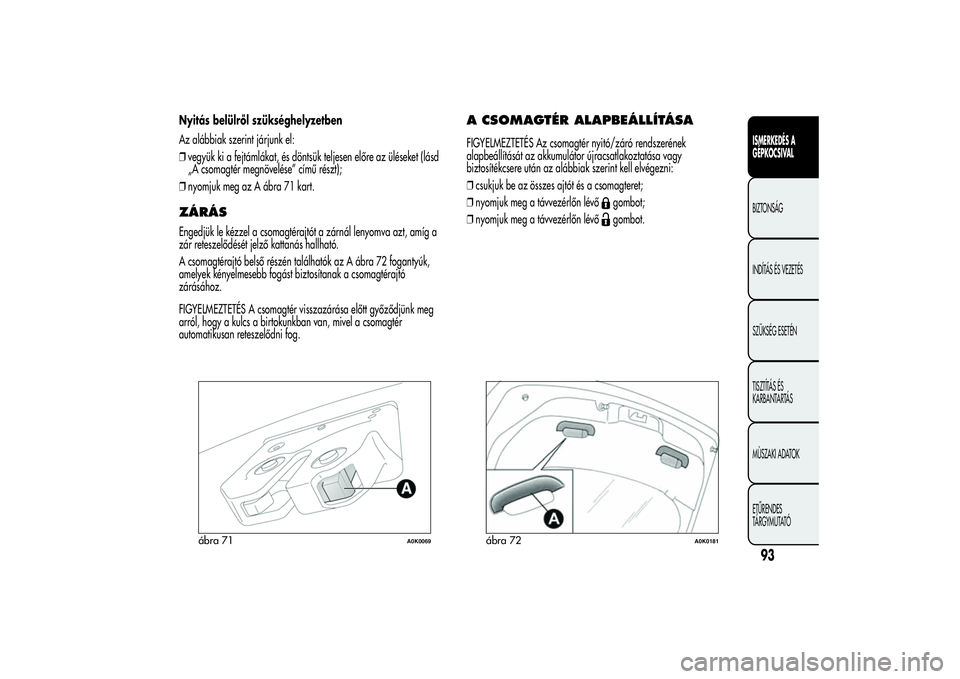

Nyitás belülről szükséghelyzetben
Az alábbiak szerint járjunk el:
❒vegyük ki a fejtámlákat, és döntsük teljesen előre az üléseket (lásd
„A csomagtér megnövelése” című részt);
❒nyomjuk meg az A ábra 71 kart.ZÁRÁSEngedjük le kézzel a csomagtérajtót a zárnál lenyomva azt, amíg a
zár reteszelődését jelző kattanás hallható.
A csomagtérajtó belső részén találhatók az A ábra 72 fogantyúk,
amelyek kényelmesebb fogást biztosítanak a csomagtérajtó
zárásához.
FIGYELMEZTETÉS A csomagtér visszazárása előtt győződjünk meg
arról, hogy a kulcs a birtokunkban van, mivel a csomagtér
automatikusan reteszelődni fog.
A CSOMAGTÉR ALAPBEÁLLÍTÁSAFIGYELMEZTETÉS Az csomagtér nyitó/záró rendszerének
alapbeállítását az akkumulátor újracsatlakoztatása vagy
biztosítékcsere után az alábbiak szerint kell elvégezni:
❒csukjuk be az összes ajtót és a csomagteret;
❒nyomjuk meg a távvezérlőn lévő
gombot;
❒nyomjuk meg a távvezérlőn lévőgombot.
ábra 71
A0K0069
ábra 72
A0K0181
93ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

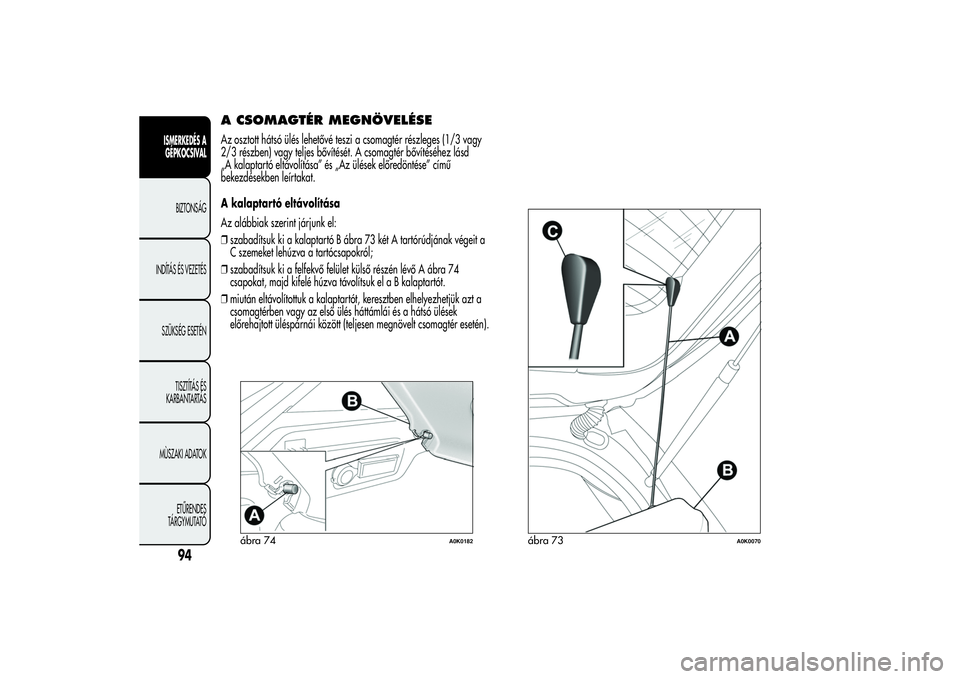

A CSOMAGTÉR MEGNÖVELÉSEAz osztott hátsó ülés lehetővé teszi a csomagtér részleges (1/3 vagy
2/3 részben) vagy teljes bővítését. A csomagtér bővítéséhez lásd
„A kalaptartó eltávolítása” és „Az ülések előredöntése” című
bekezdésekben leírtakat.
A kalaptartó eltávolítása
Az alábbiak szerint járjunk el:
❒szabadítsuk ki a kalaptartó B ábra 73 két A tartórúdjának végeit a
C szemeket lehúzva a tartócsapokról;
❒szabadítsuk ki a felfekvő felület külső részén lévő A ábra 74
csapokat, majd kifelé húzva távolítsuk elaBkalaptartót.
❒miután eltávolítottuk a kalaptartót, keresztben elhelyezhetjük azt a
csomagtérben vagy az első ülés háttámlái és a hátsó ülések
előrehajtott üléspárnái között (teljesen megnövelt csomagtér esetén).
ábra 74
A0K0182
ábra 73
A0K0070
94
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

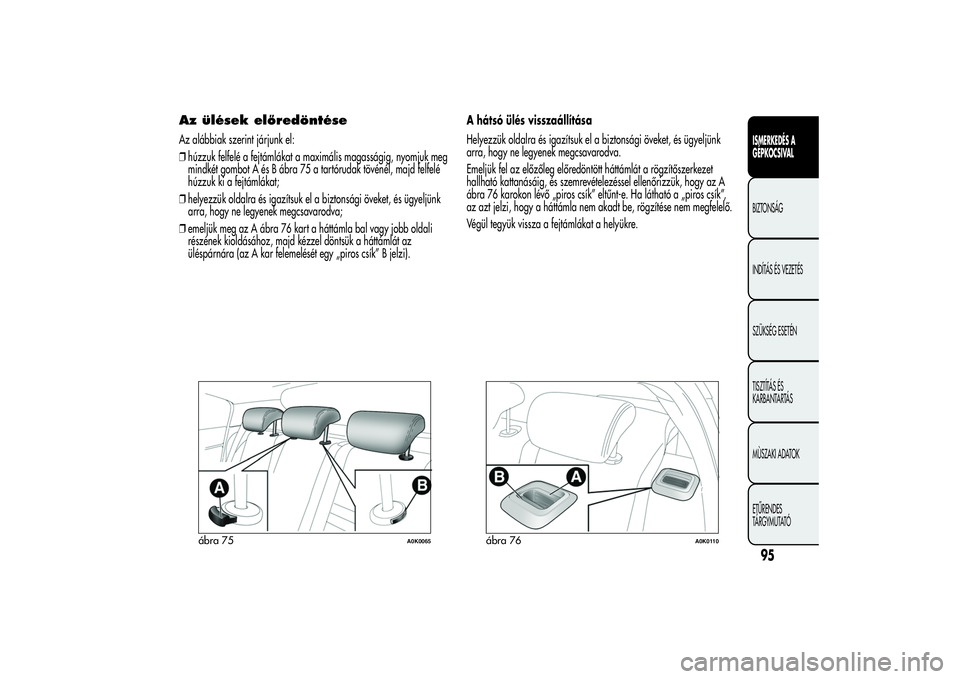

Az ülések előredöntéseAz alábbiak szerint járjunk el:
❒húzzuk felfelé a fejtámlákat a maximális magasságig, nyomjuk meg
mindkét gombot A és B ábra 75 a tartórudak tövénél, majd felfelé
húzzuk ki a fejtámlákat;
❒helyezzük oldalra és igazítsuk el a biztonsági öveket, és ügyeljünk
arra, hogy ne legyenek megcsavarodva;
❒emeljük meg az A ábra 76 kart a háttámla bal vagy jobb oldali
részének kioldásához, majd kézzel döntsük a háttámlát az
üléspárnára (az A kar felemelését egy „piros csík” B jelzi).A hátsó ülés visszaállítása
Helyezzük oldalra és igazítsuk el a biztonsági öveket, és ügyeljünk
arra, hogy ne legyenek megcsavarodva.
Emeljük fel az előzőleg előredöntött háttámlát a rögzítőszerkezet
hallható kattanásáig, és szemrevételezéssel ellenőrizzük, hogy az A
ábra 76 karokon lévő „piros csík” eltűnt-e. Ha látható a „piros csík”,
az azt jelzi, hogy a háttámla nem akadt be, rögzítése nem megfelelő.
Végül tegyük vissza a fejtámlákat a helyükre.
ábra 75
A0K0065
ábra 76
A0K0110
95ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

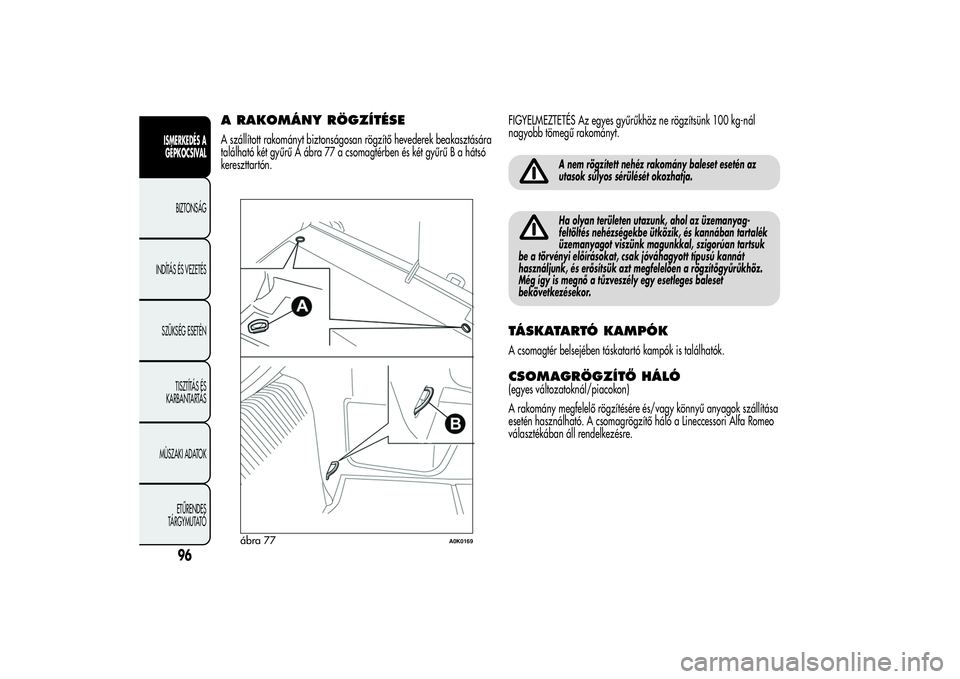

A RAKOMÁNY RÖGZÍTÉSEA szállított rakományt biztonságosan rögzítő hevederek beakasztására
található két gyűrű A ábra 77 a csomagtérben és két gyűrű B a hátsó
kereszttartón.FIGYELMEZTETÉS Az egyes gyűrűkhöz ne rögzítsünk 100 kg-nál
nagyobb tömegű rakományt.
A nem rögzített nehéz rakomány baleset esetén az
utasok súlyos sérülését okozhatja.Ha olyan területen utazunk, ahol az üzemanyag-
feltöltés nehézségekbe ütközik, és kannában tartalék
üzemanyagot viszünk magunkkal, szigorúan tartsuk
be a törvényi előírásokat, csak jóváhagyott típusú kannát
használjunk, és erősítsük azt megfelelően a rögzítőgyűrűkhöz.
Még így is megnő a tűzveszély egy esetleges baleset
bekövetkezésekor.
TÁSKATARTÓ KAMPÓKA csomagtér belsejében táskatartó kampók is találhatók.CSOMAGRÖGZÍTŐ HÁLÓ(egyes változatoknál/piacokon)
A rakomány megfelelő rögzítésére és/vagy könnyű anyagok szállítása
esetén használható. A csomagrögzítő háló a Lineccessori Alfa Romeo
választékában áll rendelkezésre.
ábra 77
A0K0169
96
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
