Alfa Romeo Giulietta 2013 Kezelési és karbantartási útmutató (in Hungarian)

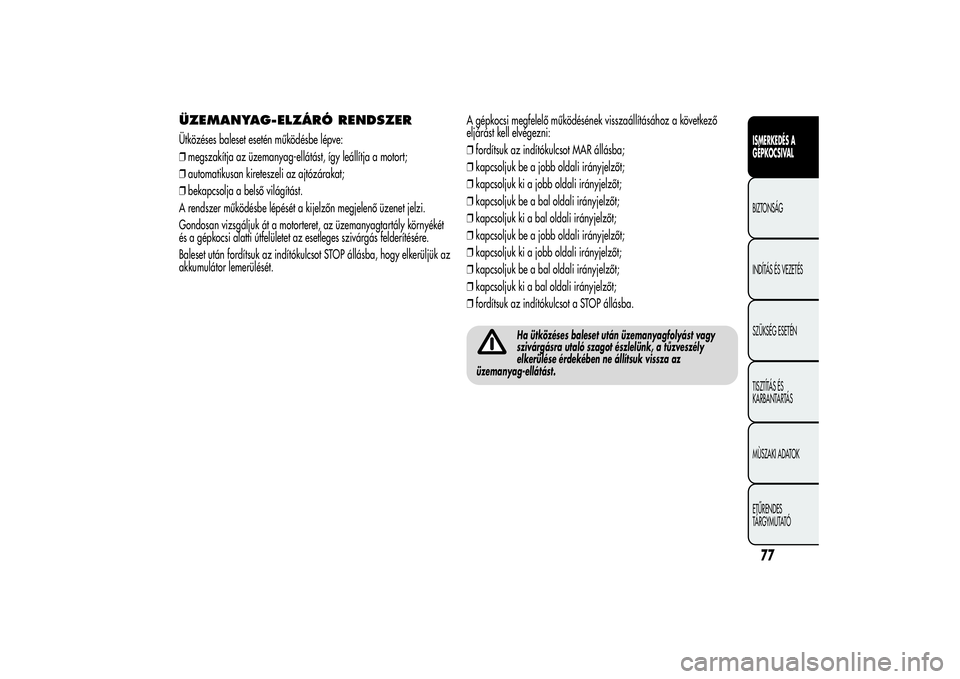

ÜZEMANYAG-ELZÁRÓ RENDSZERÜtközéses baleset esetén működésbe lépve:
❒megszakítja az üzemanyag-ellátást, így leállítja a motort;
❒automatikusan kireteszeli az ajtózárakat;
❒bekapcsolja a belső világítást.
A rendszer működésbe lépését a kijelzőn megjelenő üzenet jelzi.
Gondosan vizsgáljuk át a motorteret, az üzemanyagtartály környékét
és a gépkocsi alatti útfelületet az esetleges szivárgás felderítésére.
Baleset után fordítsuk az indítókulcsot STOP állásba, hogy elkerüljük az
akkumulátor lemerülését.A gépkocsi megfelelő működésének visszaállításához a következő
eljárást kell elvégezni:
❒fordítsuk az indítókulcsot MAR állásba;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒fordítsuk az indítókulcsot a STOP állásba.
Ha ütközéses baleset után üzemanyagfolyást vagy
szivárgásra utaló szagot észlelünk, a tűzveszély
elkerülése érdekében ne állítsuk vissza az
üzemanyag-ellátást.
77ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

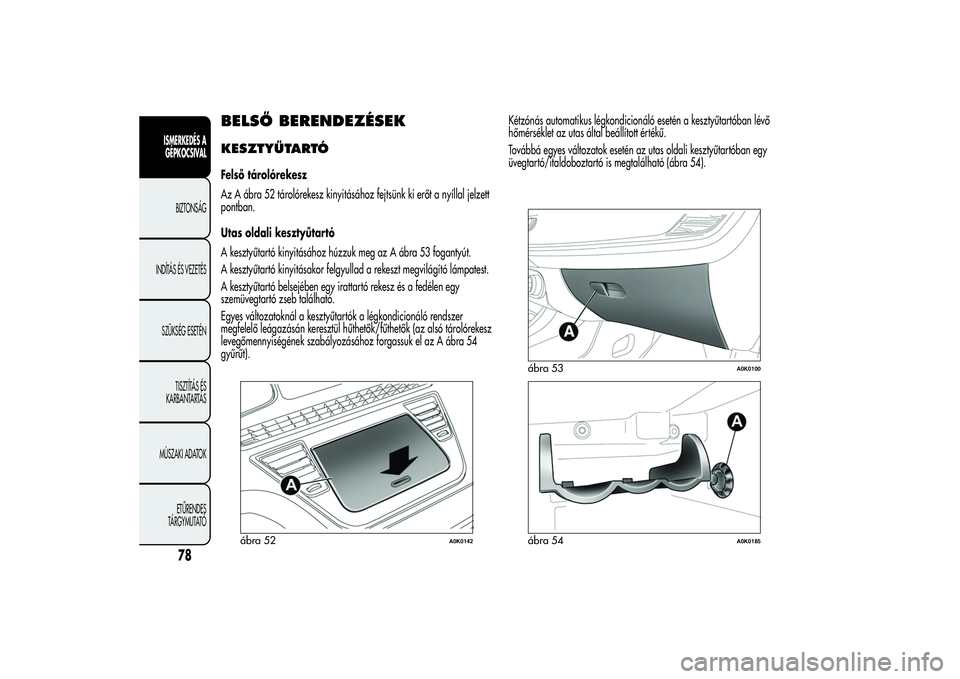

BELSŐ BERENDEZÉSEKKESZTYŰTARTÓFelső tárolórekesz
Az A ábra 52 tárolórekesz kinyitásához fejtsünk ki erőt a nyíllal jelzett
pontban.
Utas oldali kesztyűtartó
A kesztyűtartó kinyitásához húzzuk meg az A ábra 53 fogantyút.
A kesztyűtartó kinyitásakor felgyullad a rekeszt megvilágító lámpatest.
A kesztyűtartó belsejében egy irattartó rekesz és a fedélen egy
szemüvegtartó zseb található.
Egyes változatoknál a kesztyűtartók a légkondicionáló rendszer
megfelelő leágazásán keresztül hűthetők/fűthetők (az alsó tárolórekesz
levegőmennyiségének szabályozásához forgassuk el az A ábra 54
gyűrűt).Kétzónás automatikus légkondicionáló esetén a kesztyűtartóban lévő
hőmérséklet az utas által beállított értékű.
Továbbá egyes változatok esetén az utas oldali kesztyűtartóban egy
üvegtartó/italdoboztartó is megtalálható (ábra 54).
ábra 52
A0K0142
ábra 53
A0K0100
ábra 54
A0K0185
78
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

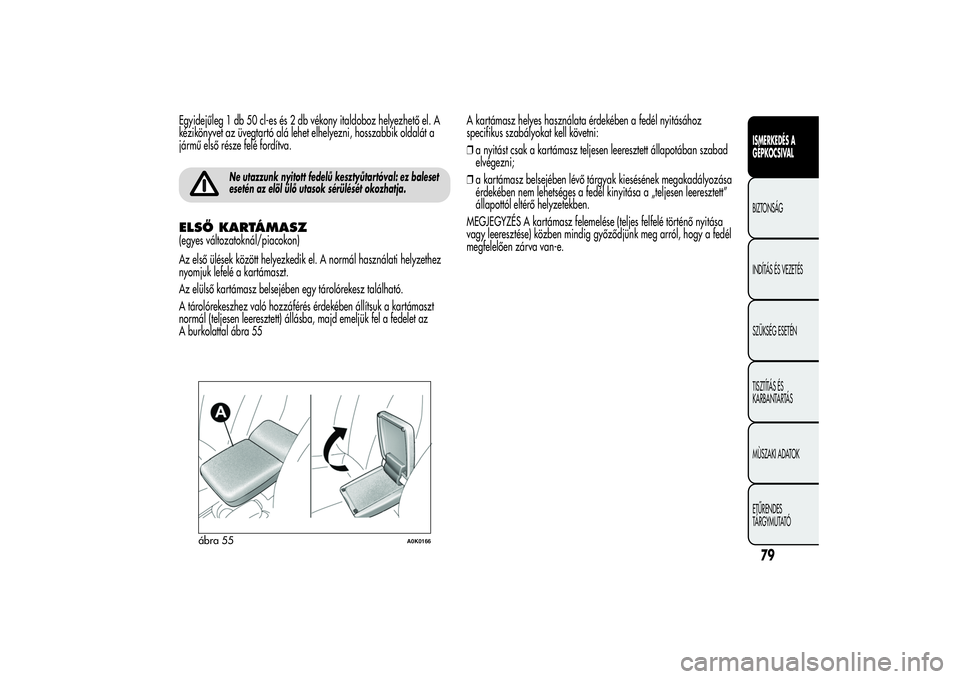

Egyidejűleg 1 db 50 cl-es és 2 db vékony italdoboz helyezhető el. A
kézikönyvet az üvegtartó alá lehet elhelyezni, hosszabbik oldalát a
jármű első része felé fordítva.
Ne utazzunk nyitott fedelű kesztyűtartóval: ez baleset
esetén az elöl ülő utasok sérülését okozhatja.
ELSŐ KARTÁMASZ(egyes változatoknál/piacokon)
Az első ülések között helyezkedik el. A normál használati helyzethez
nyomjuk lefelé a kartámaszt.
Az elülső kartámasz belsejében egy tárolórekesz található.
A tárolórekeszhez való hozzáférés érdekében állítsuk a kartámaszt
normál (teljesen leeresztett) állásba, majd emeljük fel a fedelet az
A burkolattal ábra 55A kartámasz helyes használata érdekében a fedél nyitásához
specifikus szabályokat kell követni:
❒a nyitást csak a kartámasz teljesen leeresztett állapotában szabad
elvégezni;
❒a kartámasz belsejében lévő tárgyak kiesésének megakadályozása
érdekében nem lehetséges a fedél kinyitása a „teljesen leeresztett”
állapottól eltérő helyzetekben.
MEGJEGYZÉS A kartámasz felemelése (teljes felfelé történő nyitása
vagy leeresztése) közben mindig győződjünk meg arról, hogy a fedél
megfelelően zárva van-e.
ábra 55
A0K0166
79ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

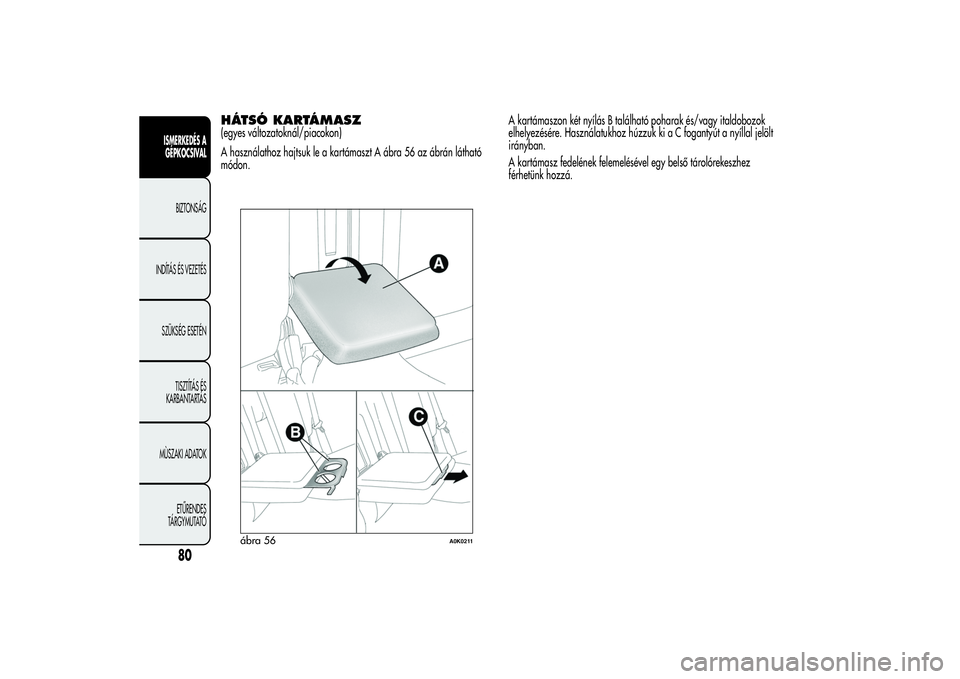

HÁTSÓ KARTÁMASZ(egyes változatoknál/piacokon)
A használathoz hajtsuk le a kartámaszt A ábra 56 az ábrán látható
módon.A kartámaszon két nyílás B található poharak és/vagy italdobozok
elhelyezésére. Használatukhoz húzzuk ki a C fogantyút a nyíllal jelölt
irányban.
A kartámasz fedelének felemelésével egy belső tárolórekeszhez
férhetünk hozzá.
ábra 56
A0K0211
80
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

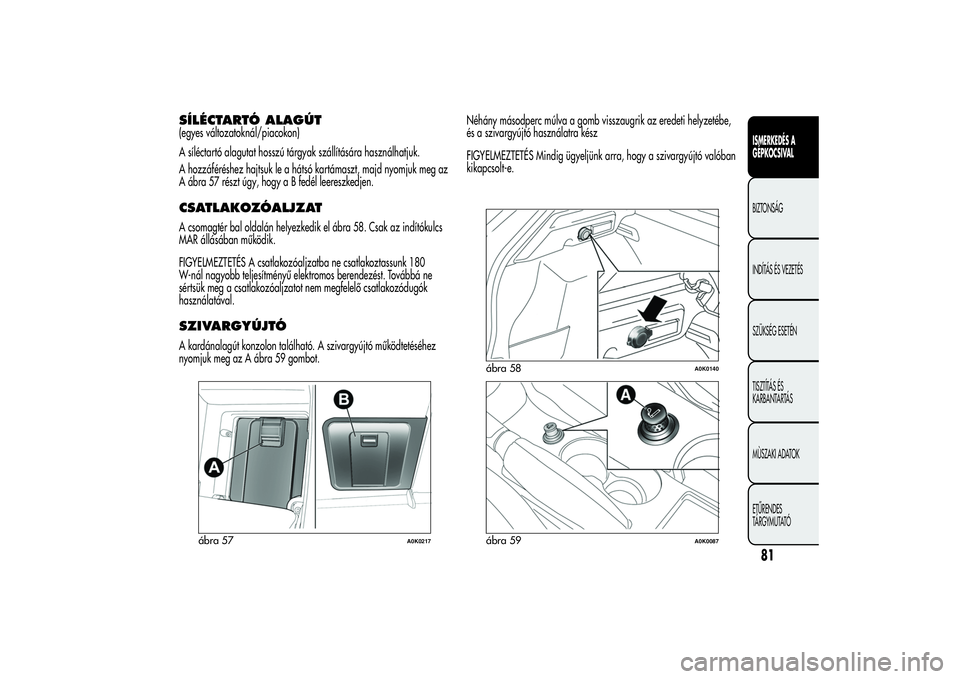

SÍLÉCTARTÓ ALAGÚT(egyes változatoknál/piacokon)
A síléctartó alagutat hosszú tárgyak szállítására használhatjuk.
A hozzáféréshez hajtsuk le a hátsó kartámaszt, majd nyomjuk meg az
A ábra 57 részt úgy, hogy a B fedél leereszkedjen.CSATLAKOZÓALJZATA csomagtér bal oldalán helyezkedik el ábra 58. Csak az indítókulcs
MAR állásában működik.
FIGYELMEZTETÉS A csatlakozóaljzatba ne csatlakoztassunk 180
W-nál nagyobb teljesítményű elektromos berendezést. Továbbá ne
sértsük meg a csatlakozóaljzatot nem megfelelő csatlakozódugók
használatával.SZIVARGYÚJTÓA kardánalagút konzolon található. A szivargyújtó működtetéséhez
nyomjuk meg az A ábra 59 gombot.Néhány másodperc múlva a gomb visszaugrik az eredeti helyzetébe,
és a szivargyújtó használatra kész
FIGYELMEZTETÉS Mindig ügyeljünk arra, hogy a szivargyújtó valóban
kikapcsolt-e.
ábra 57
A0K0217
ábra 58
A0K0140
ábra 59
A0K0087
81ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS A csatlakozóaljzatba ne csatlakoztassunk 180
W-nál nagyobb teljesítményű elektromos berendezést. Továbbá ne
sértsük meg a csatlakozóaljzatot nem megfelelő csatlakozódugók
használatával.
A szivargyújtó erősen felmelegszik. Ezért kezeljük
óvatosan, és ügyeljünk arra, hogy ne kerüljön
gyermekek kezébe: tűzveszély vagy égési sérülés
veszélye.

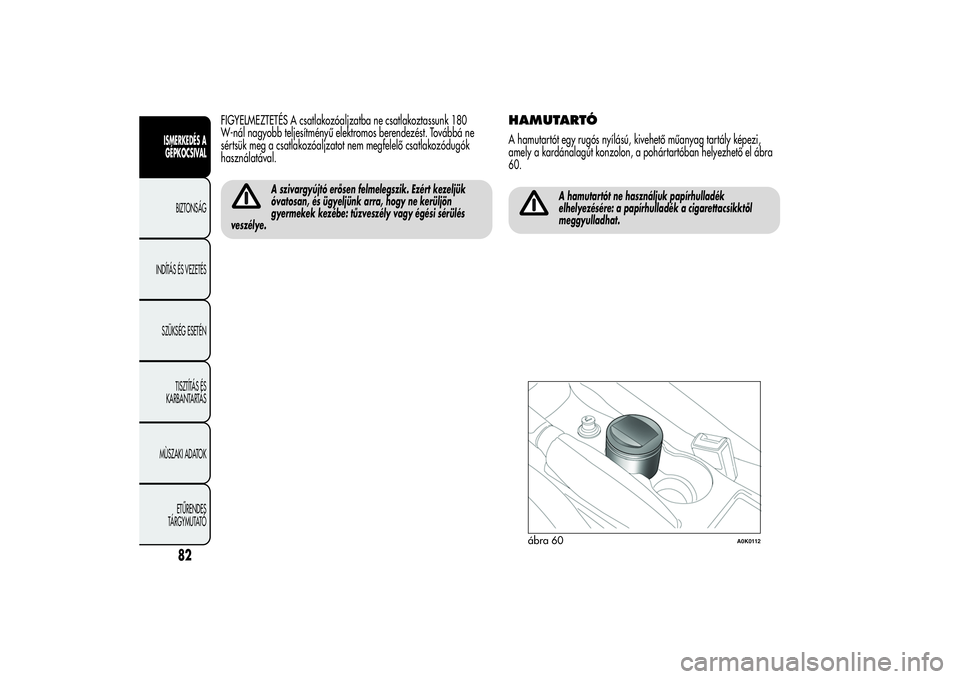

HAMUTARTÓA hamutartót egy rugós nyílású, kivehető műanyag tartály képezi,
amely a kardánalagút konzolon, a pohártartóban helyezhető el ábra
60.
A hamutartót ne használjuk papírhulladék
elhelyezésére: a papírhulladék a cigarettacsikktől
meggyulladhat.
ábra 60
A0K0112
82
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

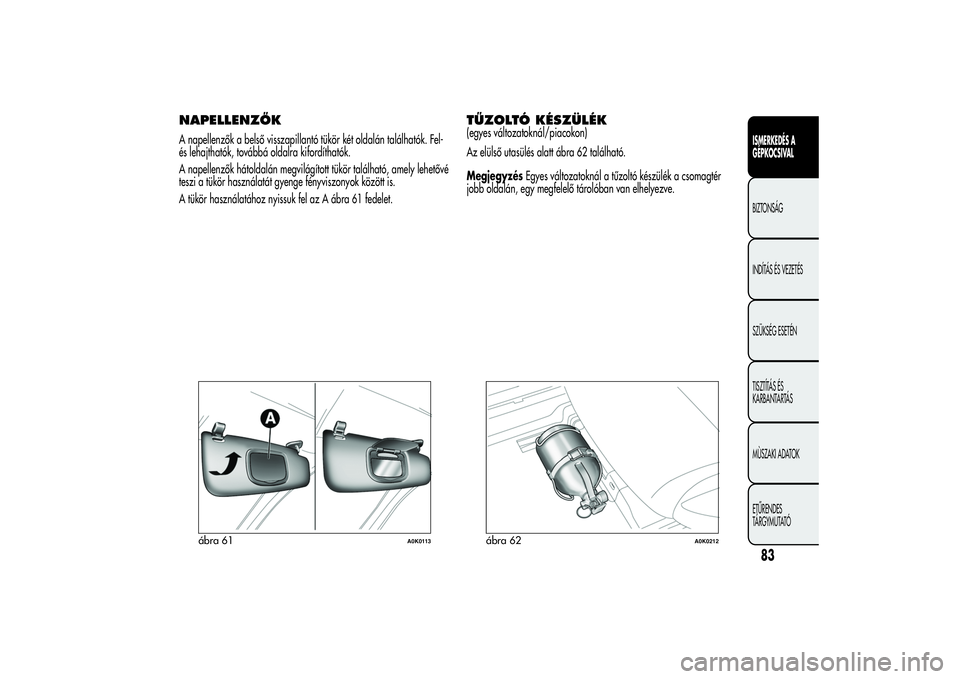

NAPELLENZŐKA napellenzők a belső visszapillantó tükör két oldalán találhatók. Fel-
és lehajthatók, továbbá oldalra kifordíthatók.
A napellenzők hátoldalán megvilágított tükör található, amely lehetővé
teszi a tükör használatát gyenge fényviszonyok között is.
A tükör használatához nyissuk fel az A ábra 61 fedelet.
TŰZOLTÓ KÉSZÜLÉK(egyes változatoknál/piacokon)
Az elülső utasülés alatt ábra 62 található.
MegjegyzésEgyes változatoknál a tűzoltó készülék a csomagtér
jobb oldalán, egy megfelelő tárolóban van elhelyezve.
ábra 61
A0K0113
ábra 62
A0K0212
83ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

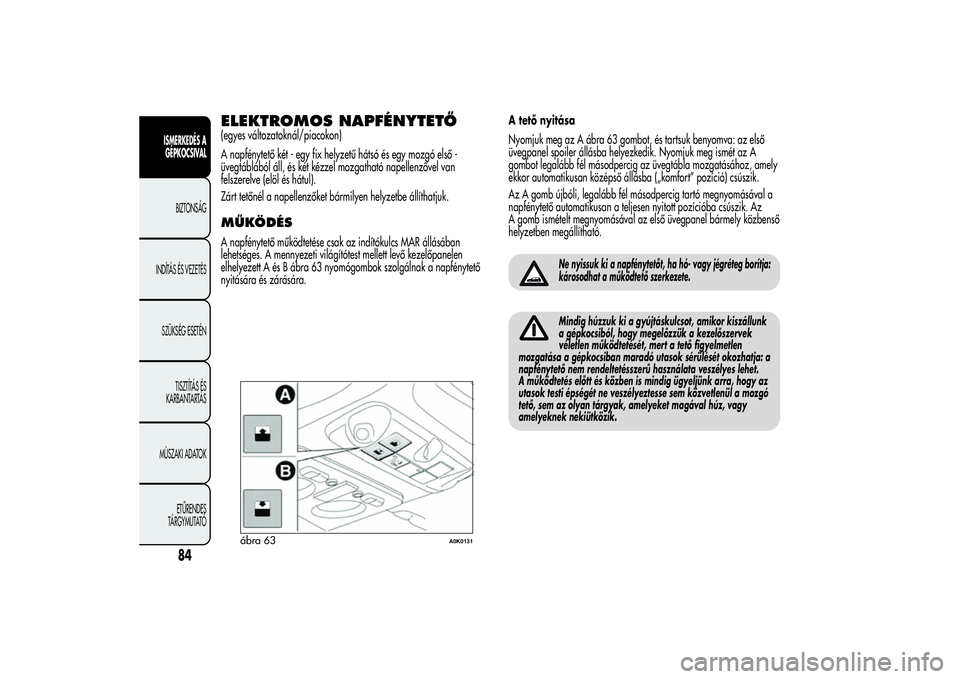

ELEKTROMOS NAPFÉNYTETŐ(egyes változatoknál/piacokon)
A napfénytető két - egy fix helyzetű hátsó és egy mozgó első -
üvegtáblából áll, és két kézzel mozgatható napellenzővel van
felszerelve (elöl és hátul).
Zárt tetőnél a napellenzőket bármilyen helyzetbe állíthatjuk.MŰKÖDÉSA napfénytető működtetése csak az indítókulcs MAR állásában
lehetséges. A mennyezeti világítótest mellett levő kezelőpanelen
elhelyezett A és B ábra 63 nyomógombok szolgálnak a napfénytető
nyitására és zárására.A tető nyitása
Nyomjuk meg az A ábra 63 gombot, és tartsuk benyomva: az első
üvegpanel spoiler állásba helyezkedik. Nyomjuk meg ismét az A
gombot legalább fél másodpercig az üvegtábla mozgatásához, amely
ekkor automatikusan középső állásba („komfort” pozíció) csúszik.
Az A gomb újbóli, legalább fél másodpercig tartó megnyomásával a
napfénytető automatikusan a teljesen nyitott pozícióba csúszik. Az
A gomb ismételt megnyomásával az első üvegpanel bármely közbenső
helyzetben megállítható.
Ne nyissuk ki a napfénytetőt, ha hó- vagy jégréteg borítja:
károsodhat a működtető szerkezete.Mindig húzzuk ki a gyújtáskulcsot, amikor kiszállunk
a gépkocsiból, hogy megelőzzük a kezelőszervek
véletlen működtetését, mert a tető figyelmetlen
mozgatása a gépkocsiban maradó utasok sérülését okozhatja: a
napfénytető nem rendeltetésszerű használata veszélyes lehet.
A működtetés előtt és közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztesse sem közvetlenül a mozgó
tető, sem az olyan tárgyak, amelyeket magával húz, vagy
amelyeknek nekiütközik.
ábra 63
A0K0131
84
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

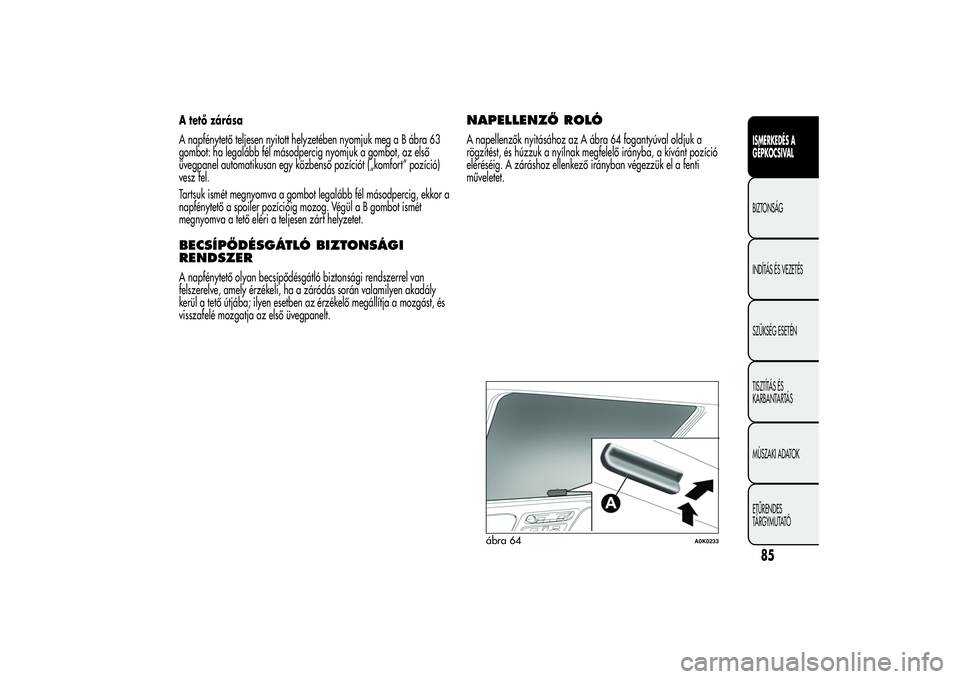

A tető zárása
A napfénytető teljesen nyitott helyzetében nyomjuk megaBábra63
gombot: ha legalább fél másodpercig nyomjuk a gombot, az első
üvegpanel automatikusan egy közbenső pozíciót („komfort” pozíció)
vesz fel.
Tartsuk ismét megnyomva a gombot legalább fél másodpercig, ekkor a
napfénytető a spoiler pozícióig mozog. Végül a B gombot ismét
megnyomva a tető eléri a teljesen zárt helyzetet.BECSÍPŐDÉSGÁTLÓ BIZTONSÁGI
RENDSZERA napfénytető olyan becsípődésgátló biztonsági rendszerrel van
felszerelve, amely érzékeli, ha a záródás során valamilyen akadály
kerül a tető útjába; ilyen esetben az érzékelő megállítja a mozgást, és
visszafelé mozgatja az első üvegpanelt.
NAPELLENZŐ ROLÓA napellenzők nyitásához az A ábra 64 fogantyúval oldjuk a
rögzítést, és húzzuk a nyílnak megfelelő irányba, a kívánt pozíció
eléréséig. A záráshoz ellenkező irányban végezzük el a fenti
műveletet.
ábra 64
A0K0233
85ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

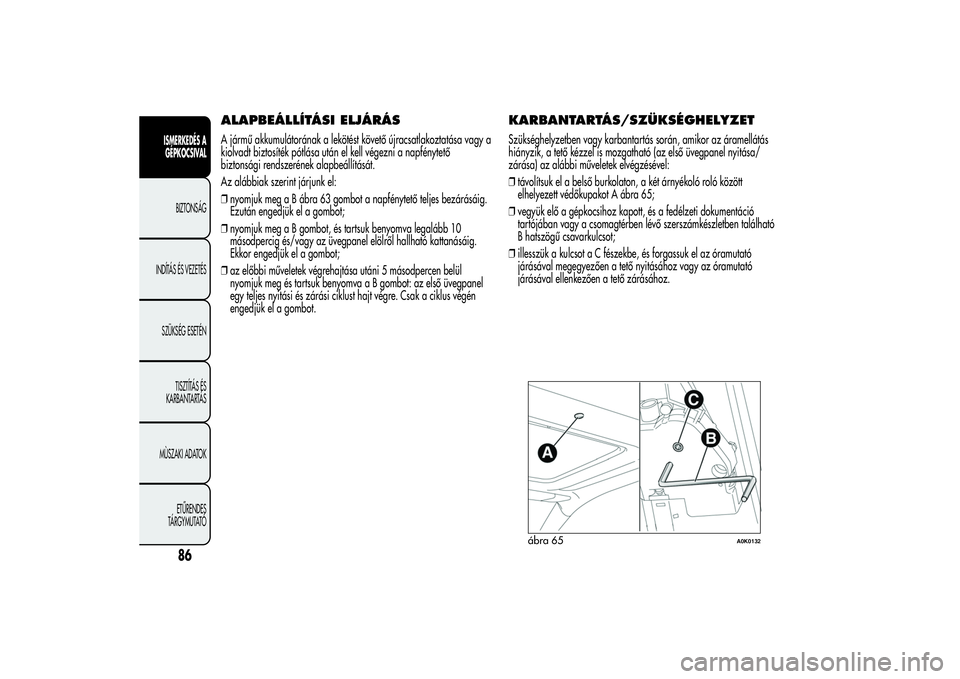

ALAPBEÁLLÍTÁSI ELJÁRÁSA jármű akkumulátorának a lekötést követő újracsatlakoztatása vagy a
kiolvadt biztosíték pótlása után el kell végezni a napfénytető
biztonsági rendszerének alapbeállítását.
Az alábbiak szerint járjunk el:
❒nyomjuk meg a B ábra 63 gombot a napfénytető teljes bezárásáig.
Ezután engedjük el a gombot;
❒nyomjuk meg a B gombot, és tartsuk benyomva legalább 10
másodpercig és/vagy az üvegpanel elölről hallható kattanásáig.
Ekkor engedjük el a gombot;
❒az előbbi műveletek végrehajtása utáni 5 másodpercen belül
nyomjuk meg és tartsuk benyomva a B gombot: az első üvegpanel
egy teljes nyitási és zárási ciklust hajt végre. Csak a ciklus végén
engedjük el a gombot.
KARBANTARTÁS/SZÜKSÉGHELYZETSzükséghelyzetben vagy karbantartás során, amikor az áramellátás
hiányzik, a tető kézzel is mozgatható (az első üvegpanel nyitása/
zárása) az alábbi műveletek elvégzésével:
❒távolítsuk el a belső burkolaton, a két árnyékoló roló között
elhelyezett védőkupakot A ábra 65;
❒vegyük elő a gépkocsihoz kapott, és a fedélzeti dokumentáció
tartójában vagy a csomagtérben lévő szerszámkészletben található
B hatszögű csavarkulcsot;
❒illesszük a kulcsot a C fészekbe, és forgassuk el az óramutató
járásával megegyezően a tető nyitásához vagy az óramutató
járásával ellenkezően a tető zárásához.
ábra 65
A0K0132
