Alfa Romeo Giulietta 2013 Libretto Uso Manutenzione (in Italian)

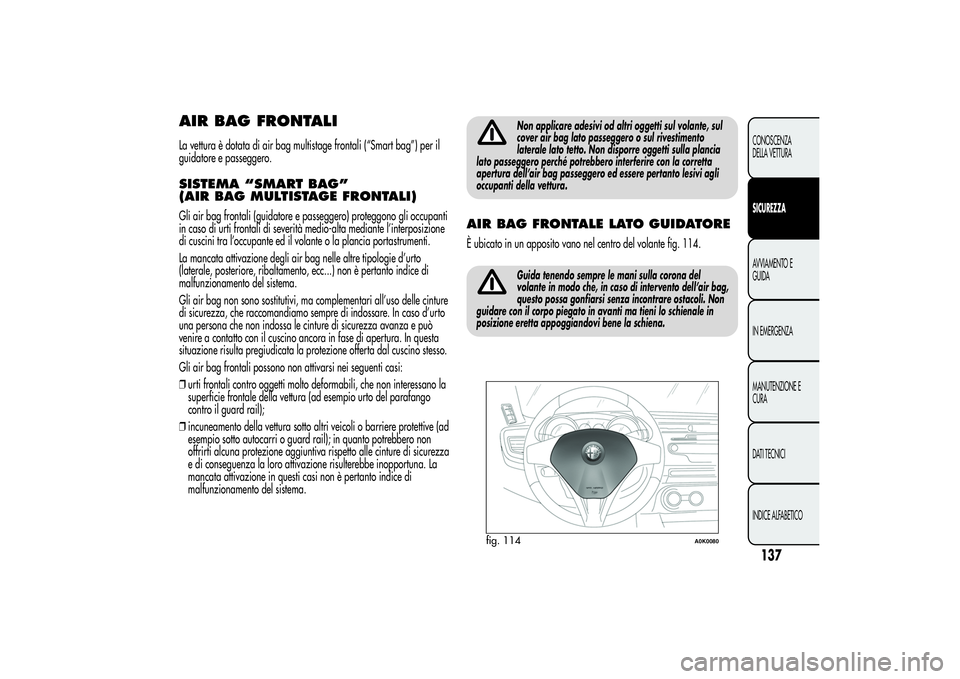

AIR BAG FRONTALILa vettura è dotata di air bag multistage frontali (“Smart bag”) per il
guidatore e passeggero.SISTEMA “SMART BAG”
(AIR BAG MULTISTAGE FRONTALI)Gli air bag frontali (guidatore e passeggero) proteggono gli occupanti
in caso di urti frontali di severità medio-alta mediante l’interposizione
di cuscini tra l’occupante ed il volante o la plancia portastrumenti.
La mancata attivazione degli air bag nelle altre tipologie d’urto
(laterale, posteriore, ribaltamento, ecc...) non è pertanto indice di
malfunzionamento del sistema.
Gli air bag non sono sostitutivi, ma complementari all’uso delle cinture
di sicurezza, che raccomandiamo sempre di indossare. In caso d’urto
una persona che non indossa le cinture di sicurezza avanza e può
venire a contatto con il cuscino ancora in fase di apertura. In questa
situazione risulta pregiudicata la protezione offerta dal cuscino stesso.
Gli air bag frontali possono non attivarsi nei seguenti casi:
❒urti frontali contro oggetti molto deformabili, che non interessano la
superficie frontale della vettura (ad esempio urto del parafango
contro il guard rail);
❒incuneamento della vettura sotto altri veicoli o barriere protettive (ad
esempio sotto autocarri o guard rail); in quanto potrebbero non
offrirti alcuna protezione aggiuntiva rispetto alle cinture di sicurezza
e di conseguenza la loro attivazione risulterebbe inopportuna. La
mancata attivazione in questi casi non è pertanto indice di
malfunzionamento del sistema.
Non applicare adesivi od altri oggetti sul volante, sul
cover air bag lato passeggero o sul rivestimento
laterale lato tetto. Non disporre oggetti sulla plancia
lato passeggero perché potrebbero interferire con la corretta
apertura dell’air bag passeggero ed essere pertanto lesivi agli
occupanti della vettura.
AIR BAG FRONTALE LATO GUIDATOREÈ ubicato in un apposito vano nel centro del volante fig. 114.
Guida tenendo sempre le mani sulla corona del
volante in modo che, in caso di intervento dell’air bag,
questo possa gonfiarsi senza incontrare ostacoli. Non
guidare con il corpo piegato in avanti ma tieni lo schienale in
posizione eretta appoggiandovi bene la schiena.
fig. 114
A0K0080
137CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

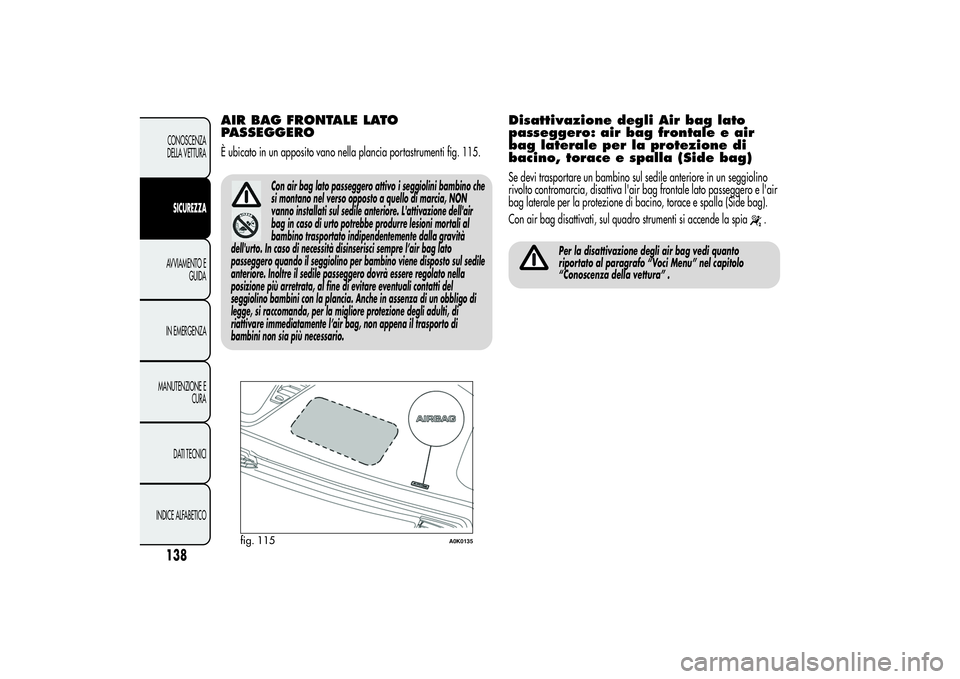

AIR BAG FRONTALE LATO
PASSEGGEROÈ ubicato in un apposito vano nella plancia portastrumenti fig. 115.
Con air bag lato passeggero attivo i seggiolini bambino che
si montano nel verso opposto a quello di marcia, NON
vanno installati sul sedile anteriore. L'attivazione dell'air
bag in caso di urto potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente dalla gravità
dell'urto. In caso di necessità disinserisci sempre l’air bag lato
passeggero quando il seggiolino per bambino viene disposto sul sedile
anteriore. Inoltre il sedile passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare eventuali contatti del
seggiolino bambini con la plancia. Anche in assenza di un obbligo di
legge, si raccomanda, per la migliore protezione degli adulti, di
riattivare immediatamente l’air bag, non appena il trasporto di
bambini non sia più necessario.
Disattivazione degli Air bag lato
passeggero: air bag frontale e air
bag laterale per la protezione di
bacino, torace e spalla (Side bag)Se devi trasportare un bambino sul sedile anteriore in un seggiolino
rivolto contromarcia, disattiva l'air bag frontale lato passeggero e l'air
bag laterale per la protezione di bacino, torace e spalla (Side bag).
Con air bag disattivati, sul quadro strumenti si accende la spia
.
Per la disattivazione degli air bag vedi quanto
riportato al paragrafo “Voci Menu” nel capitolo
“Conoscenza della vettura” .
fig. 115
A0K0135
138CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

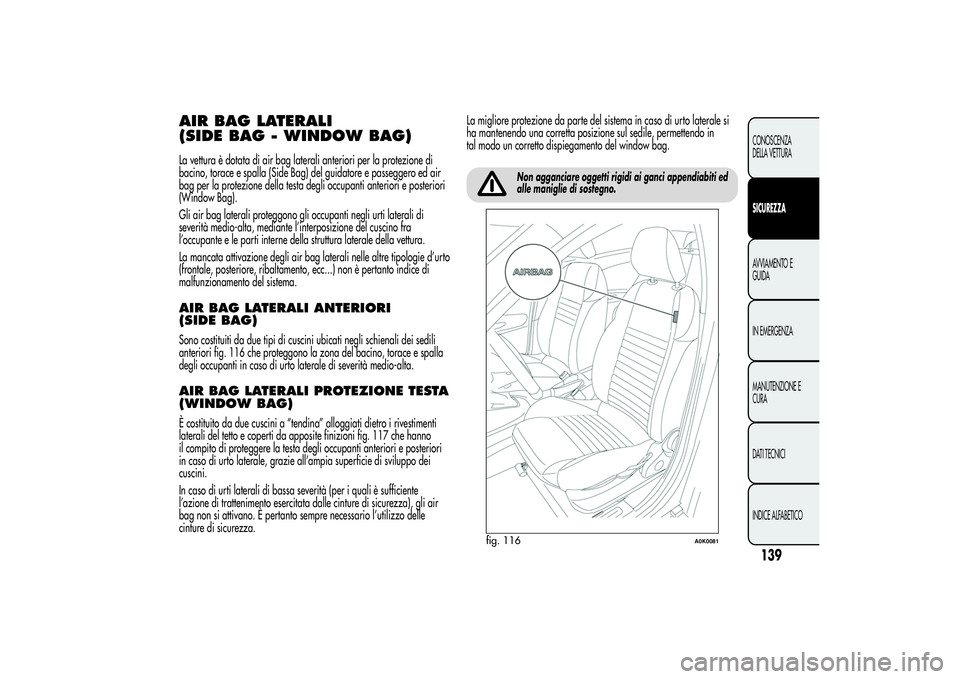

AIR BAG LATERALI
(SIDE BAG - WINDOW BAG)La vettura è dotata di air bag laterali anteriori per la protezione di
bacino, torace e spalla (Side Bag) del guidatore e passeggero ed air
bag per la protezione della testa degli occupanti anteriori e posteriori
(Window Bag).
Gli air bag laterali proteggono gli occupanti negli urti laterali di
severità medio-alta, mediante l’interposizione del cuscino fra
l’occupante e le parti interne della struttura laterale della vettura.
La mancata attivazione degli air bag laterali nelle altre tipologie d’urto
(frontale, posteriore, ribaltamento, ecc...) non è pertanto indice di
malfunzionamento del sistema.AIR BAG LATERALI ANTERIORI
(SIDE BAG)Sono costituiti da due tipi di cuscini ubicati negli schienali dei sedili
anteriori fig. 116 che proteggono la zona del bacino, torace e spalla
degli occupanti in caso di urto laterale di severità medio-alta.AIR BAG LATERALI PROTEZIONE TESTA
(WINDOW BAG)È costituito da due cuscini a “tendina” alloggiati dietro i rivestimenti
laterali del tetto e coperti da apposite finizioni fig. 117 che hanno
il compito di proteggere la testa degli occupanti anteriori e posteriori
in caso di urto laterale, grazie all’ampia superficie di sviluppo dei
cuscini.
In caso di urti laterali di bassa severità (per i quali è sufficiente
l’azione di trattenimento esercitata dalle cinture di sicurezza), gli air
bag non si attivano. È pertanto sempre necessario l’utilizzo delle
cinture di sicurezza.La migliore protezione da parte del sistema in caso di urto laterale si
ha mantenendo una corretta posizione sul sedile, permettendo in
tal modo un corretto dispiegamento del window bag.
Non agganciare oggetti rigidi ai ganci appendiabiti ed
alle maniglie di sostegno.
fig. 116
A0K0081
139CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

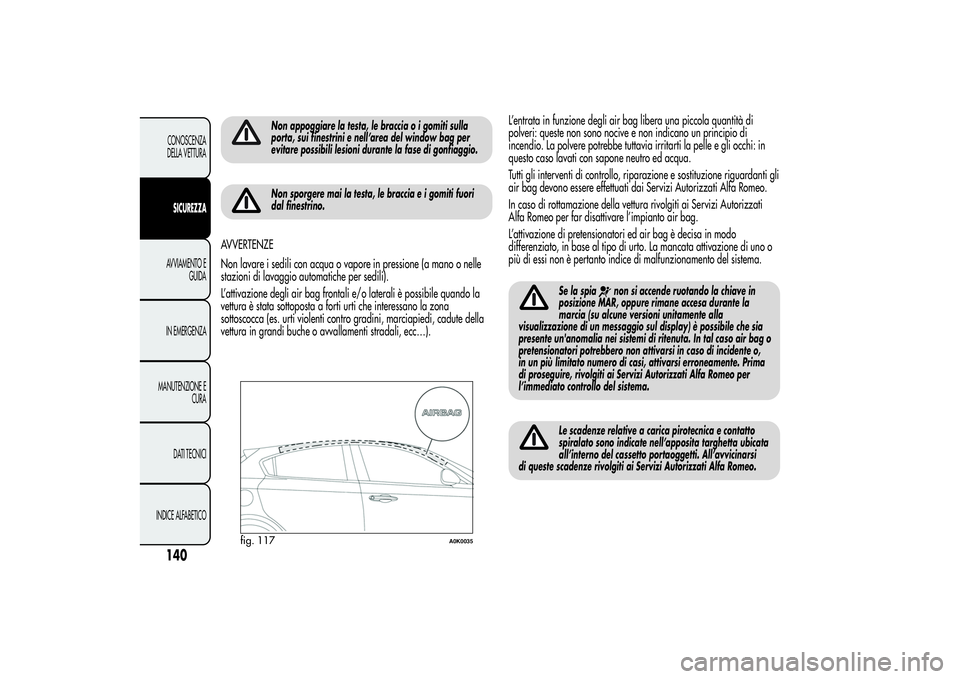

Non appoggiare la testa, le braccia o i gomiti sulla
porta, sui finestrini e nell’area del window bag per
evitare possibili lesioni durante la fase di gonfiaggio.Non sporgere mai la testa, le braccia e i gomiti fuori
dal finestrino.
AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione (a mano o nelle
stazioni di lavaggio automatiche per sedili).
L’attivazione degli air bag frontali e/o laterali è possibile quando la
vettura è stata sottoposta a forti urti che interessano la zona
sottoscocca (es. urti violenti contro gradini, marciapiedi, cadute della
vettura in grandi buche o avvallamenti stradali, ecc…).L’entrata in funzione degli air bag libera una piccola quantità di
polveri: queste non sono nocive e non indicano un principio di
incendio. La polvere potrebbe tuttavia irritarti la pelle e gli occhi: in
questo caso lavati con sapone neutro ed acqua.
Tutti gli interventi di controllo, riparazione e sostituzione riguardanti gli
air bag devono essere effettuati dai Servizi Autorizzati Alfa Romeo.
In caso di rottamazione della vettura rivolgiti ai Servizi Autorizzati
Alfa Romeo per far disattivare l’impianto air bag.
L’attivazione di pretensionatori ed air bag è decisa in modo
differenziato, in base al tipo di urto. La mancata attivazione di uno o
più di essi non è pertanto indice di malfunzionamento del sistema.
Se la spia
non si accende ruotando la chiave in
posizione MAR, oppure rimane accesa durante la
marcia (su alcune versioni unitamente alla
visualizzazione di un messaggio sul display) è possibile che sia
presente un'anomalia nei sistemi di ritenuta. In tal caso air bag o
pretensionatori potrebbero non attivarsi in caso di incidente o,
in un più limitato numero di casi, attivarsi erroneamente. Prima
di proseguire, rivolgiti ai Servizi Autorizzati Alfa Romeo per
l’immediato controllo del sistema.
Le scadenze relative a carica pirotecnica e contatto
spiralato sono indicate nell’apposita targhetta ubicata
all’interno del cassetto portaoggetti. All’avvicinarsi
di queste scadenze rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 117
A0K0035
140CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

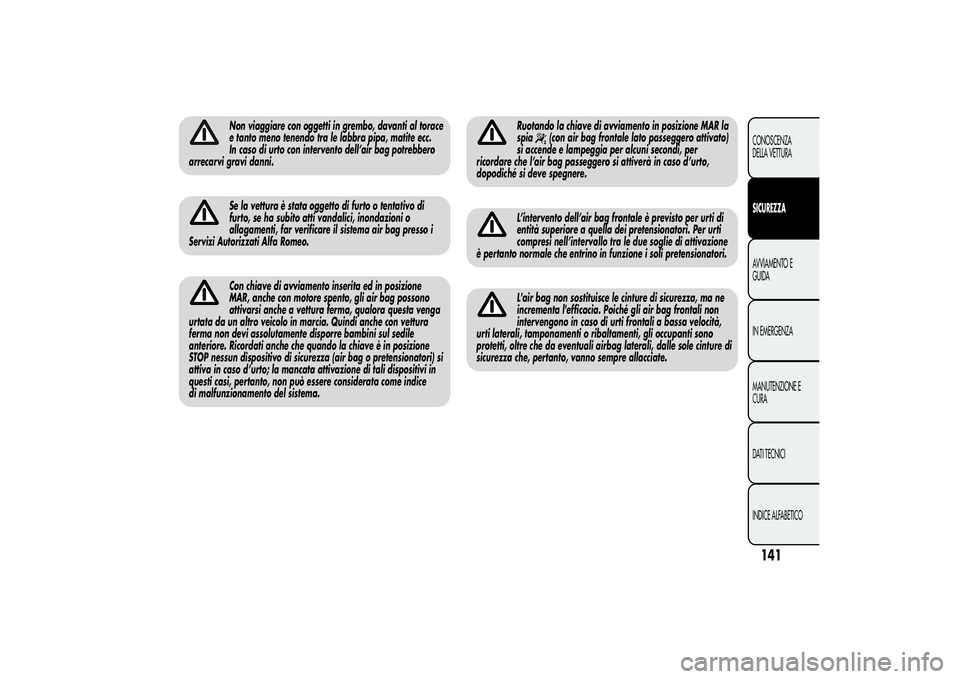

Non viaggiare con oggetti in grembo, davanti al torace
e tanto meno tenendo tra le labbra pipa, matite ecc.
In caso di urto con intervento dell’air bag potrebbero
arrecarvi gravi danni.Se la vettura è stata oggetto di furto o tentativo di
furto, se ha subito atti vandalici, inondazioni o
allagamenti, far verificare il sistema air bag presso i
Servizi Autorizzati Alfa Romeo.Con chiave di avviamento inserita ed in posizione
MAR, anche con motore spento, gli air bag possono
attivarsi anche a vettura ferma, qualora questa venga
urtata da un altro veicolo in marcia. Quindi anche con vettura
ferma non devi assolutamente disporre bambini sul sedile
anteriore. Ricordati anche che quando la chiave è in posizione
STOP nessun dispositivo di sicurezza (air bag o pretensionatori) si
attiva in caso d’urto; la mancata attivazione di tali dispositivi in
questi casi, pertanto, non può essere considerata come indice
di malfunzionamento del sistema.
Ruotando la chiave di avviamento in posizione MAR la
spia
(con air bag frontale lato passeggero attivato)
si accende e lampeggia per alcuni secondi, per
ricordare che l’air bag passeggero si attiverà in caso d’urto,
dopodiché si deve spegnere.
L’intervento dell’air bag frontale è previsto per urti di
entità superiore a quella dei pretensionatori. Per urti
compresi nell’intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione i soli pretensionatori.L'air bag non sostituisce le cinture di sicurezza, ma ne
incrementa l'efficacia. Poiché gli air bag frontali non
intervengono in caso di urti frontali a bassa velocità,
urti laterali, tamponamenti o ribaltamenti, gli occupanti sono
protetti, oltre che da eventuali airbag laterali, dalle sole cinture di
sicurezza che, pertanto, vanno sempre allacciate.
141CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

AVVIAMENTO E GUIDA
AVVIAMENTO DEL MOTOREPROCEDURA PER VERSIONI
A BENZINAProcedi come segue:
❒tira il freno a mano e posiziona la leva del cambio in folle;
❒premi a fondo il pedale della frizione, senza premere l’acceleratore;
❒ruota la chiave di avviamento in posizione AVV e rilasciala appena
il motore si è avviato.
AVVERTENZE
❒Se il motore non si avvia al primo tentativo riporta la chiave in
posizione STOP prima di ripetere la manovra di avviamento.
❒Se con chiave in posizione MAR la spia
sul quadro strumenti
rimane accesa unitamente alla spia
, riporta la chiave in
posizione STOP e poi di nuovo in MAR; se la spia continua
a rimanere accesa, riprova con le altre chiavi in dotazione. Se non
riesci ancora ad avviare il motore rivolgiti ai Servizi Autorizzati Alfa
Romeo.
❒Con motore spento non lasciare la chiave di avviamento in
posizione MAR.
PROCEDURA PER VERSIONI DIESELProcedi come segue:
❒tira il freno a mano e posiziona la leva del cambio in folle;❒ruota la chiave di avviamento in posizione MAR: sul quadro
strumenti si accendono le spie
e
;
❒attendi lo spegnimento delle spie;
❒premi a fondo il pedale della frizione, senza premere l’acceleratore;
❒ruota la chiave di avviamento in posizione AVV spegnimento della
spia
. Attendere troppo rendere inutile il lavoro di
riscaldamento delle candelette. Rilascia la chiave appena il motore
si è avviato.L’accensione della spia
in modo lampeggiante per
circa 1 minuto dopo l’avviamento o durante un
trascinamento prolungato segnala una anomalia al sistema
di preriscaldo candelette. Se il motore si avvia si può regolarmente
utilizzare la vettura ma rivolgiti prima possibile ai Servizi Autorizzati
Alfa Romeo.
È pericoloso far funzionare il motore in locali chiusi. Il
motore consuma ossigeno e scarica anidride carbonica,
ossido di carbonio ed altri gas tossici.Ti consigliamo, nel primo periodo d’uso, di non richiedere
alla vettura le massime prestazioni (ad es. eccessive
accelerazioni, percorrenze troppo prolungate ai regimi
massimi, frenate eccessivamente intense, ecc.).
142CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDAIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

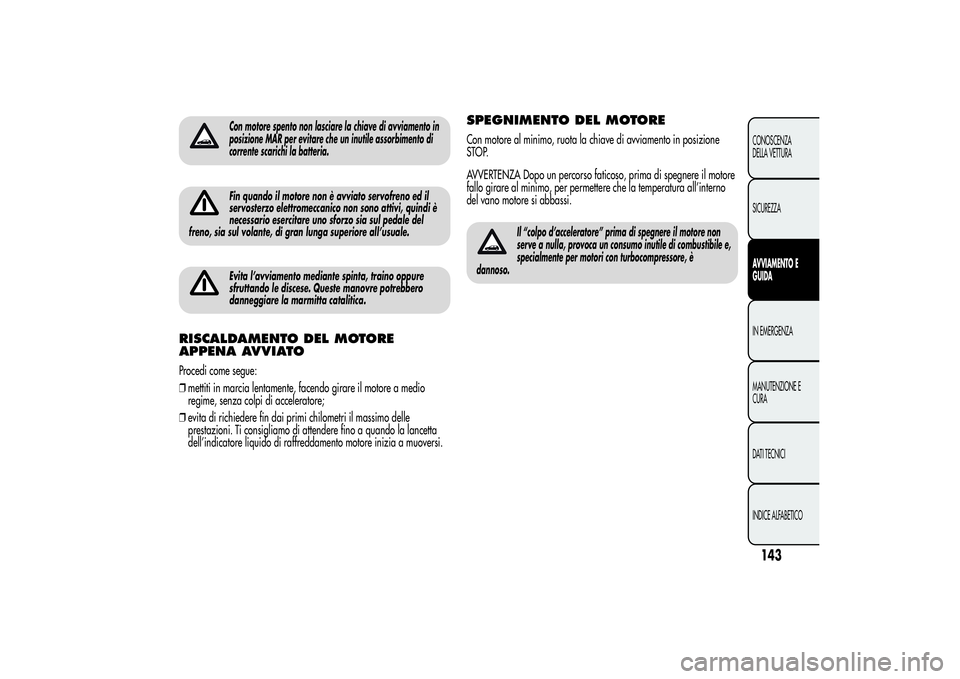

Con motore spento non lasciare la chiave di avviamento in
posizione MAR per evitare che un inutile assorbimento di
corrente scarichi la batteria.Fin quando il motore non è avviato servofreno ed il
servosterzo elettromeccanico non sono attivi, quindi è
necessario esercitare uno sforzo sia sul pedale del
freno, sia sul volante, di gran lunga superiore all’usuale.Evita l’avviamento mediante spinta, traino oppure
sfruttando le discese. Queste manovre potrebbero
danneggiare la marmitta catalitica.
RISCALDAMENTO DEL MOTORE
APPENA AVVIATOProcedi come segue:
❒mettiti in marcia lentamente, facendo girare il motore a medio
regime, senza colpi di acceleratore;
❒evita di richiedere fin dai primi chilometri il massimo delle
prestazioni. Ti consigliamo di attendere fino a quando la lancetta
dell’indicatore liquido di raffreddamento motore inizia a muoversi.
SPEGNIMENTO DEL MOTORECon motore al minimo, ruota la chiave di avviamento in posizione
STOP.
AVVERTENZA Dopo un percorso faticoso, prima di spegnere il motore
fallo girare al minimo, per permettere che la temperatura all’interno
del vano motore si abbassi.
Il “colpo d’acceleratore” prima di spegnere il motore non
serve a nulla, provoca un consumo inutile di combustibile e,
specialmente per motori con turbocompressore, è
dannoso.
143CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDAIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

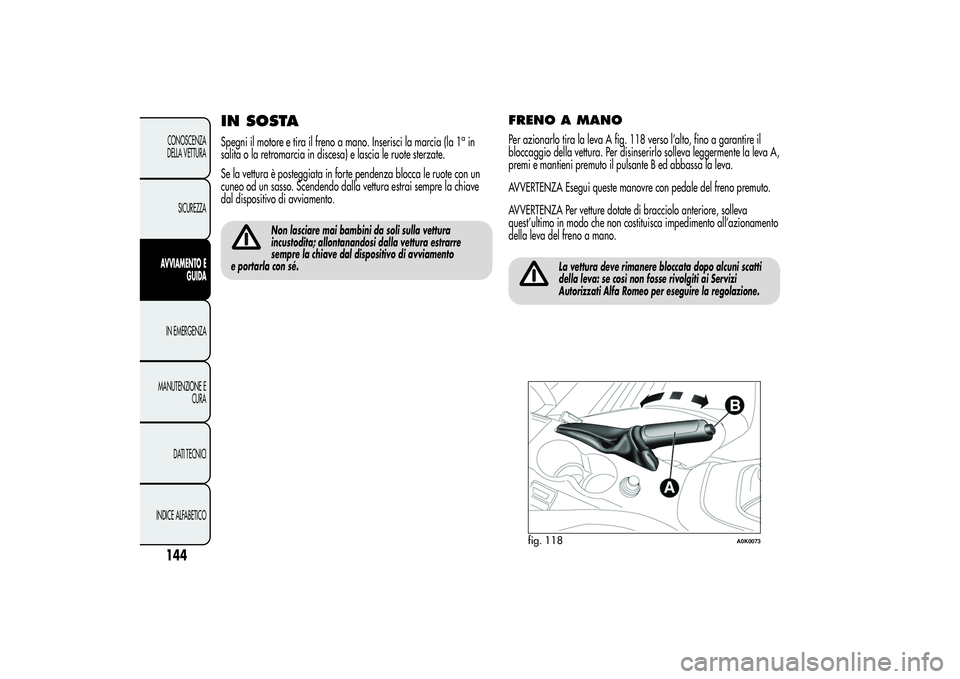

IN SOSTASpegni il motore e tira il freno a mano. Inserisci la marcia (la 1
ain
salita o la retromarcia in discesa) e lascia le ruote sterzate.
Se la vettura è posteggiata in forte pendenza blocca le ruote con un
cuneo od un sasso. Scendendo dalla vettura estrai sempre la chiave
dal dispositivo di avviamento.
Non lasciare mai bambini da soli sulla vettura
incustodita; allontanandosi dalla vettura estrarre
sempre la chiave dal dispositivo di avviamento
e portarla con sé.
FRENO A MANOPer azionarlo tira la leva A fig. 118 verso l’alto, fino a garantire il
bloccaggio della vettura. Per disinserirlo solleva leggermente la leva A,
premi e mantieni premuto il pulsante B ed abbassa la leva.
AVVERTENZA Esegui queste manovre con pedale del freno premuto.
AVVERTENZA Per vetture dotate di bracciolo anteriore, solleva
quest’ultimo in modo che non costituisca impedimento all’azionamento
della leva del freno a mano.
La vettura deve rimanere bloccata dopo alcuni scatti
della leva: se così non fosse rivolgiti ai Servizi
Autorizzati Alfa Romeo per eseguire la regolazione.
fig. 118
A0K0073
144CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDAIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

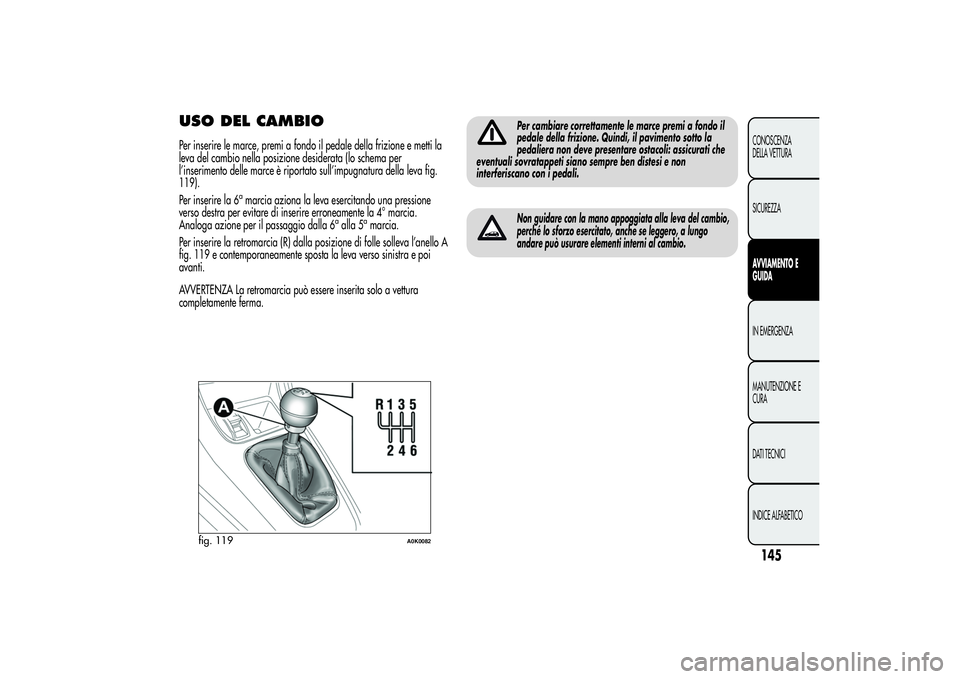

USO DEL CAMBIOPer inserire le marce, premi a fondo il pedale della frizione e metti la
leva del cambio nella posizione desiderata (lo schema per
l’inserimento delle marce è riportato sull’impugnatura della leva fig.
119).
Per inserire la 6
amarcia aziona la leva esercitando una pressione
verso destra per evitare di inserire erroneamente la 4° marcia.
Analoga azione per il passaggio dalla 6
aalla 5
amarcia.
Per inserire la retromarcia (R) dalla posizione di folle solleva l’anello A
fig. 119 e contemporaneamente sposta la leva verso sinistra e poi
avanti.
AVVERTENZA La retromarcia può essere inserita solo a vettura
completamente ferma.
Per cambiare correttamente le marce premi a fondo il
pedale della frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli: assicurati che
eventuali sovratappeti siano sempre ben distesi e non
interferiscano con i pedali.Non guidare con la mano appoggiata alla leva del cambio,
perché lo sforzo esercitato, anche se leggero, a lungo
andare può usurare elementi interni al cambio.
fig. 119
A0K0082
145CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDAIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

RISPARMIO COMBUSTIBILEDi seguito riportiamo alcuni utili suggerimenti che consentono di
ottenere un risparmio di combustibile ed un contenimento delle
emissioni nocive.CONSIDERAZIONI GENERALIManutenzione della vettura
Cura la manutenzione della vettura eseguendo i controlli e le
registrazioni previste nel “Piano di manutenzione programmata” (vedi
capitolo “Manutenzione e cura”.
Pneumatici
Controlla periodicamente la pressione dei pneumatici con un intervallo
non superiore alle 4 settimane: se la pressione è troppo bassa
aumentano i consumi in quanto maggiore è la resistenza al
rotolamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccarico. Il peso della vettura ed
il suo assetto influenzano fortemente i consumi e la stabilità.
Portapacchi/portasci
Togli il portapacchi od il portasci dal tetto appena utilizzati. Questi
accessori diminuiscono la penetrazione aerodinamica della vettura
influendo negativamente sui consumi. In caso di trasporto di oggetti
particolarmente voluminosi utilizzare preferibilmente un rimorchio.Utilizzatori elettrici
Utilizza i dispositivi elettrici solo per il tempo necessario. Il lunotto
termico, i proiettori supplementari, i tergicristalli, la ventola
dell’impianto di riscaldamento assorbono una notevole quantità di
corrente, provocando di conseguenza un aumento del consumo di
combustibile (fino a +25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore provoca un aumento dei consumi: quando
la temperatura esterna lo consente utilizza preferibilmente gli aeratori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non certificate allo scopo, può
penalizzare aerodinamica e consumi.
STILE DI GUIDAAvviamento
Non fare scaldare il motore con vettura ferma né al regime minimo né
elevato: in queste condizioni il motore si scalda molto più lentamente,
aumentando consumi ed emissioni. È consigliabile partire subito e
lentamente, evitando regimi elevati: in tal modo il motore si scalderà
più rapidamente.
146CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDAIN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
