Alfa Romeo Giulietta 2013 Manual de Empleo y Cuidado (in Spanish)

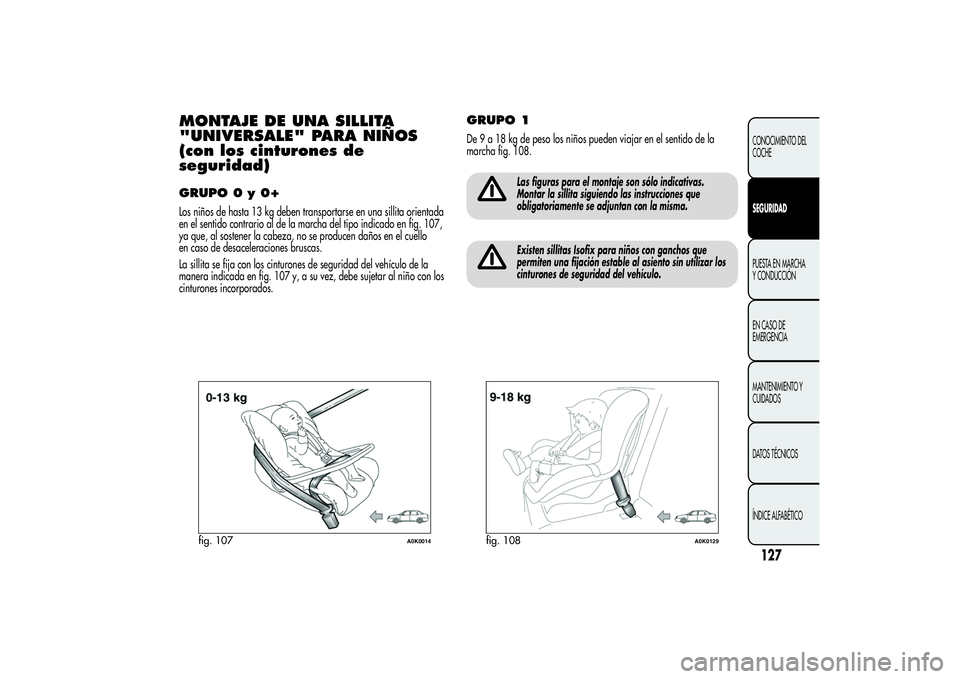

MONTAJE DE UNA SILLITA
"UNIVERSALE" PARA NIÑOS
(con los cinturones de
seguridad)GRUPO 0 y 0+Los niños de hasta 13 kg deben transportarse en una sillita orientada
en el sentido contrario al de la marcha del tipo indicado en fig. 107,
ya que, al sostener la cabeza, no se producen daños en el cuello
en caso de desaceleraciones bruscas.
La sillita se fija con los cinturones de seguridad del vehículo de la
manera indicada en fig. 107 y, a su vez, debe sujetar al niño con los
cinturones incorporados.
GRUPO 1De9a18kgdepeso los niños pueden viajar en el sentido de la
marcha fig. 108.
Las figuras para el montaje son sólo indicativas.
Montar la sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la misma.Existen sillitas Isofix para niños con ganchos que
permiten una fijación estable al asiento sin utilizar los
cinturones de seguridad del vehículo.
fig. 107
A0K0014
fig. 108
A0K0129
127CONOCIMIENTO DEL
COCHESEGURIDADPUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

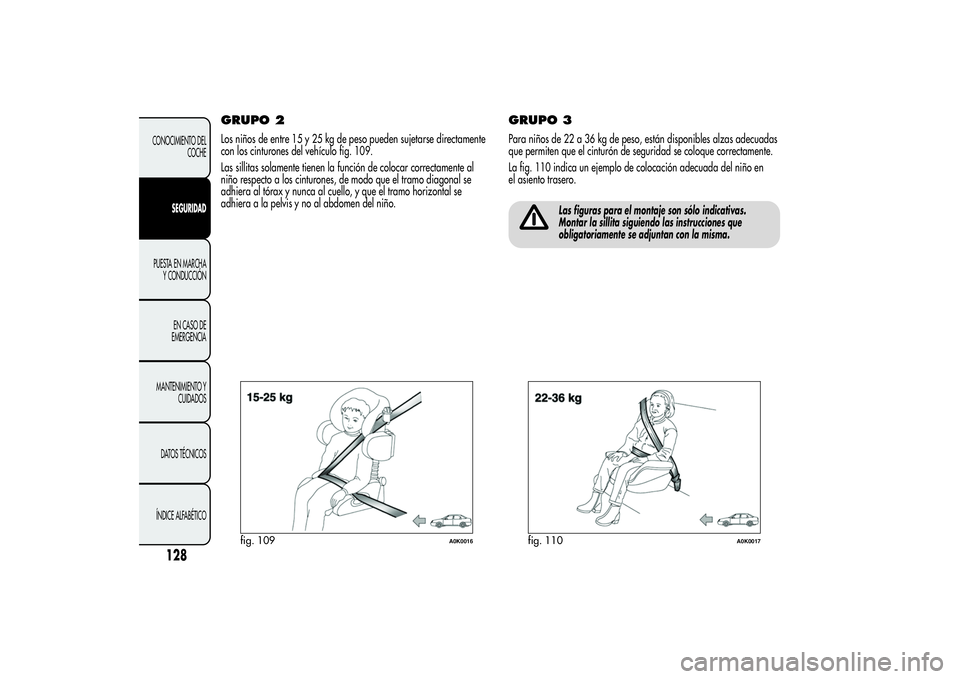

GRUPO 2Los niños de entre 15 y 25 kg de peso pueden sujetarse directamente
con los cinturones del vehículo fig. 109.
Las sillitas solamente tienen la función de colocar correctamente al
niño respecto a los cinturones, de modo que el tramo diagonal se
adhiera al tórax y nunca al cuello, y que el tramo horizontal se
adhiera a la pelvis y no al abdomen del niño.
GRUPO 3Para niños de 22 a 36 kg de peso, están disponibles alzas adecuadas
que permiten que el cinturón de seguridad se coloque correctamente.
La fig. 110 indica un ejemplo de colocación adecuada del niño en
el asiento trasero.
Las figuras para el montaje son sólo indicativas.
Montar la sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la misma.
fig. 109
A0K0016
fig. 110
A0K0017
128
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

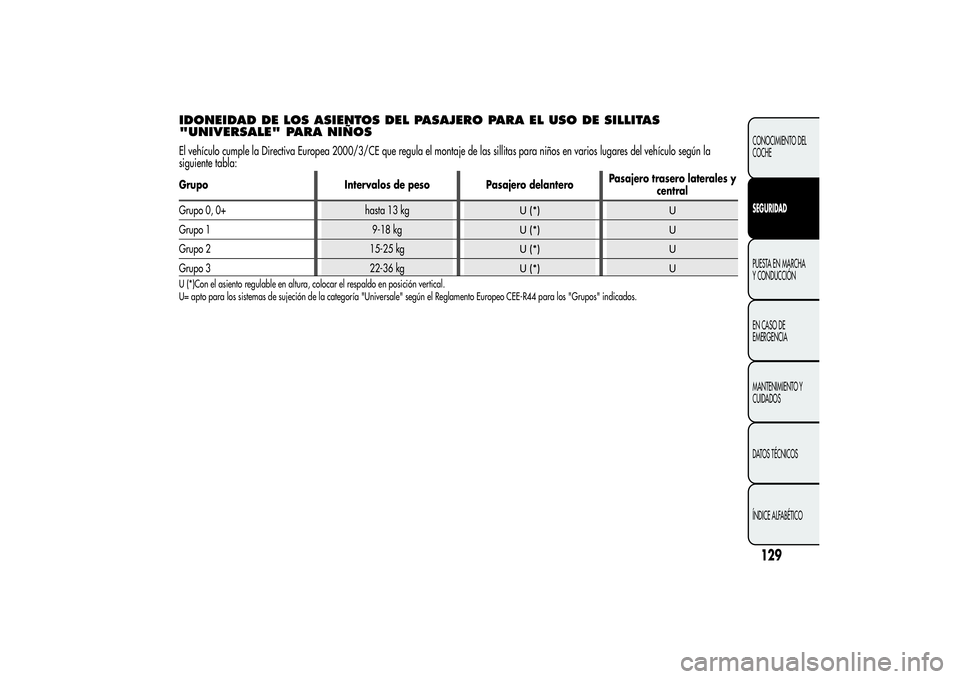

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS
"UNIVERSALE" PARA NIÑOSEl vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en varios lugares del vehículo según la
siguiente tabla:Grupo Intervalos de peso Pasajero delanteroPasajero trasero laterales y
central
Grupo 0, 0+ hasta 13 kg
U (*) U
Grupo 1 9-18 kg
U (*) U
Grupo 2 15-25 kg
U (*) U
Grupo 3 22-36 kg
U (*) U
U (*)Con el asiento regulable en altura, colocar el respaldo en posición vertical.
U= apto para los sistemas de sujeción de la categoría "Universale" según el Reglamento Europeo CEE-R44 para los "Grupos" indicados.
129CONOCIMIENTO DEL
COCHESEGURIDADPUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

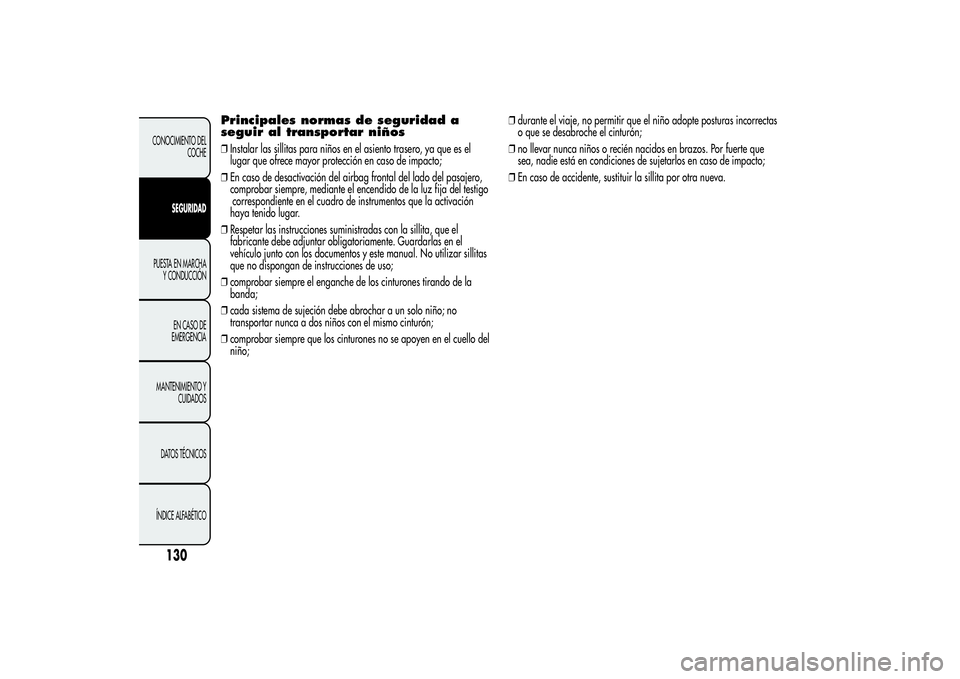

Principales normas de seguridad a
seguir al transportar niños❒Instalar las sillitas para niños en el asiento trasero, ya que es el
lugar que ofrece mayor protección en caso de impacto;
❒En caso de desactivación del airbag frontal del lado del pasajero,
comprobar siempre, mediante el encendido de la luz fija del testigo
correspondiente en el cuadro de instrumentos que la activación
haya tenido lugar.
❒Respetar las instrucciones suministradas con la sillita, que el
fabricante debe adjuntar obligatoriamente. Guardarlas en el
vehículo junto con los documentos y este manual. No utilizar sillitas
que no dispongan de instrucciones de uso;
❒comprobar siempre el enganche de los cinturones tirando de la
banda;
❒cada sistema de sujeción debe abrochar a un solo niño; no
transportar nunca a dos niños con el mismo cinturón;
❒comprobar siempre que los cinturones no se apoyen en el cuello del
niño;❒durante el viaje, no permitir que el niño adopte posturas incorrectas
o que se desabroche el cinturón;
❒no llevar nunca niños o recién nacidos en brazos. Por fuerte que
sea, nadie está en condiciones de sujetarlos en caso de impacto;
❒En caso de accidente, sustituir la sillita por otra nueva.
130
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

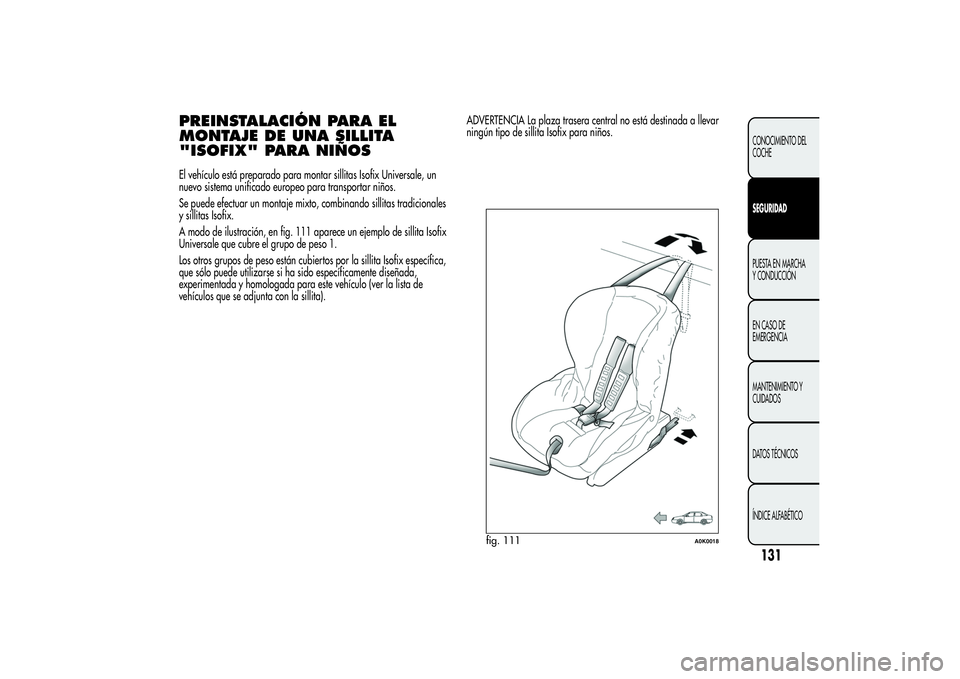

PREINSTALACIÓN PARA EL
MONTAJE DE UNA SILLITA
"ISOFIX" PARA NIÑOSEl vehículo está preparado para montar sillitas Isofix Universale, un
nuevo sistema unificado europeo para transportar niños.
Se puede efectuar un montaje mixto, combinando sillitas tradicionales
y sillitas Isofix.
A modo de ilustración, en fig. 111 aparece un ejemplo de sillita Isofix
Universale que cubre el grupo de peso 1.
Los otros grupos de peso están cubiertos por la sillita Isofix específica,
que sólo puede utilizarse si ha sido específicamente diseñada,
experimentada y homologada para este vehículo (ver la lista de
vehículos que se adjunta con la sillita).ADVERTENCIA La plaza trasera central no está destinada a llevar
ningún tipo de sillita Isofix para niños.
fig. 111
A0K0018
131CONOCIMIENTO DEL
COCHESEGURIDADPUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

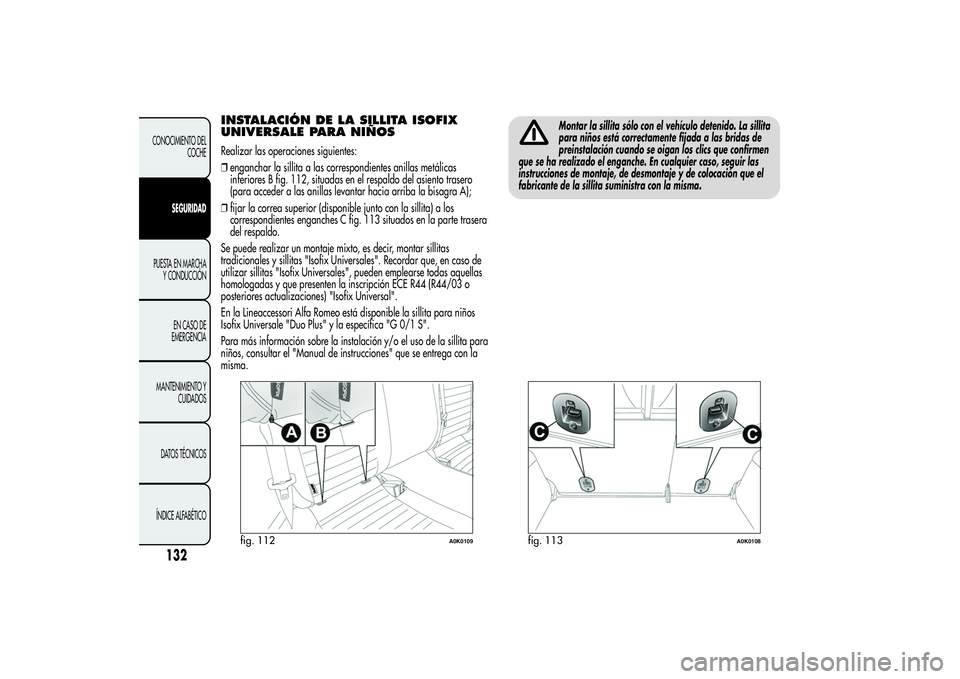

INSTALACIÓN DE LA SILLITA ISOFIX
UNIVERSALE PARA NIÑOSRealizar las operaciones siguientes:
❒enganchar la sillita a las correspondientes anillas metálicas
inferiores B fig. 112, situadas en el respaldo del asiento trasero
(para acceder a las anillas levantar hacia arriba la bisagra A);
❒fijar la correa superior (disponible junto con la sillita) a los
correspondientes enganches C fig. 113 situados en la parte trasera
del respaldo.
Se puede realizar un montaje mixto, es decir, montar sillitas
tradicionales y sillitas "Isofix Universales". Recordar que, en caso de
utilizar sillitas "Isofix Universales", pueden emplearse todas aquellas
homologadas y que presenten la inscripción ECE R44 (R44/03 o
posteriores actualizaciones) "Isofix Universal".
En la Lineaccessori Alfa Romeo está disponible la sillita para niños
Isofix Universale "Duo Plus" y la específica "G 0/1 S".
Para más información sobre la instalación y/o el uso de la sillita para
niños, consultar el "Manual de instrucciones" que se entrega con la
misma.
Montar la sillita sólo con el vehículo detenido. La sillita
para niños está correctamente fijada a las bridas de
preinstalación cuando se oigan los clics que confirmen
que se ha realizado el enganche. En cualquier caso, seguir las
instrucciones de montaje, de desmontaje y de colocación que el
fabricante de la sillita suministra con la misma.
fig. 112
A0K0109
fig. 113
A0K0108
132
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

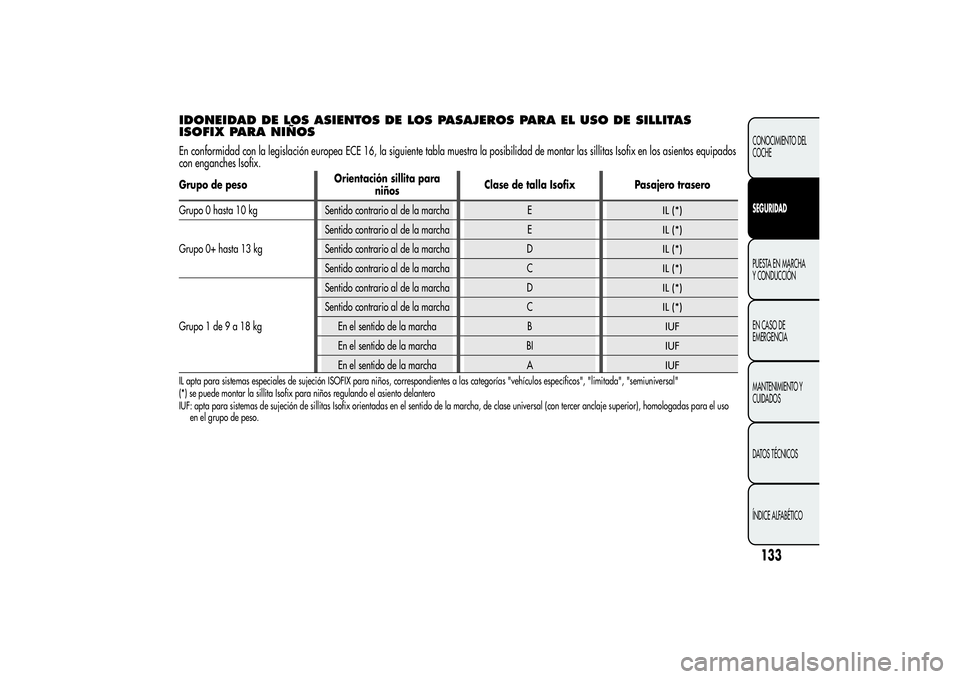

IDONEIDAD DE LOS ASIENTOS DE LOS PASAJEROS PARA EL USO DE SILLITAS
ISOFIX PARA NIÑOSEn conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de montar las sillitas Isofix en los asientos equipados
con enganches Isofix.Grupo de pesoOrientación sillita para
niñosClase de talla Isofix Pasajero trasero
Grupo 0 hasta 10 kg Sentido contrario al de la marcha E
IL (*)
Grupo 0+ hasta 13 kgSentido contrario al de la marcha E
IL (*)
Sentido contrario al de la marcha D
IL (*)
Sentido contrario al de la marcha C
IL (*)
Grupo 1 de9a18kgSentido contrario al de la marcha D
IL (*)
Sentido contrario al de la marcha C
IL (*)
En el sentido de la marcha B
IUF
En el sentido de la marcha BI
IUF
En el sentido de la marcha A
IUF
IL apta para sistemas especiales de sujeción ISOFIX para niños, correspondientes a las categorías "vehículos específicos", "limitada", "semiuniversal"
(*) se puede montar la sillita Isofix para niños regulando el asiento delantero
IUF: apta para sistemas de sujeción de sillitas Isofix orientadas en el sentido de la marcha, de clase universal (con tercer anclaje superior), homologadas para el uso
en el grupo de peso.
133CONOCIMIENTO DEL
COCHESEGURIDADPUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

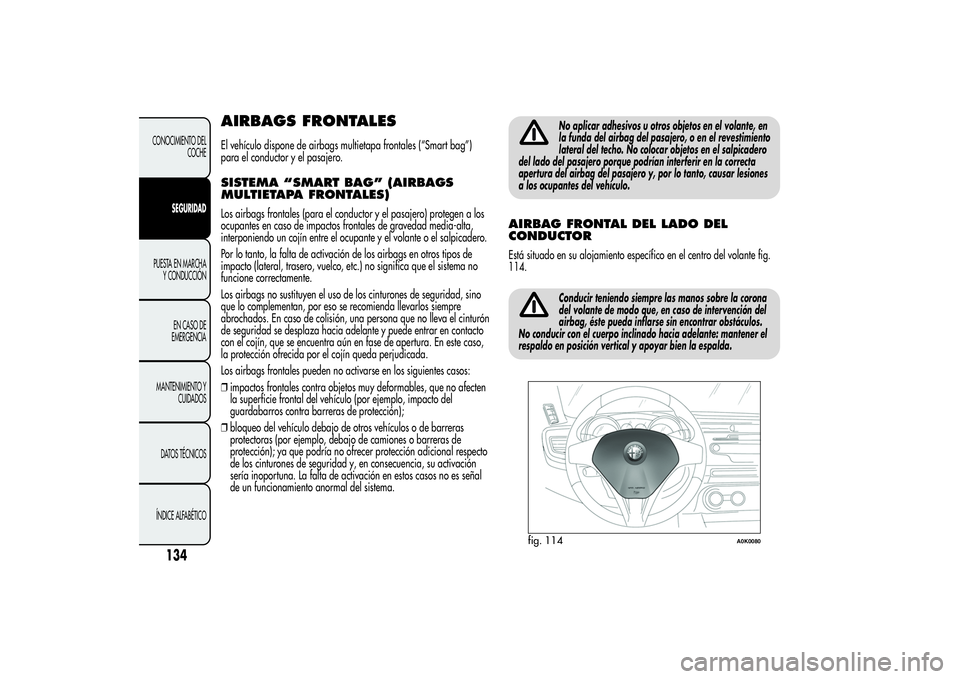

AIRBAGS FRONTALESEl vehículo dispone de airbags multietapa frontales (“Smart bag”)
para el conductor y el pasajero.SISTEMA “SMART BAG” (AIRBAGS
MULTIETAPA FRONTALES)Los airbags frontales (para el conductor y el pasajero) protegen a los
ocupantes en caso de impactos frontales de gravedad media-alta,
interponiendo un cojín entre el ocupante y el volante o el salpicadero.
Por lo tanto, la falta de activación de los airbags en otros tipos de
impacto (lateral, trasero, vuelco, etc.) no significa que el sistema no
funcione correctamente.
Los airbags no sustituyen el uso de los cinturones de seguridad, sino
que lo complementan, por eso se recomienda llevarlos siempre
abrochados. En caso de colisión, una persona que no lleva el cinturón
de seguridad se desplaza hacia adelante y puede entrar en contacto
con el cojín, que se encuentra aún en fase de apertura. En este caso,
la protección ofrecida por el cojín queda perjudicada.
Los airbags frontales pueden no activarse en los siguientes casos:
❒impactos frontales contra objetos muy deformables, que no afecten
la superficie frontal del vehículo (por ejemplo, impacto del
guardabarros contra barreras de protección);
❒bloqueo del vehículo debajo de otros vehículos o de barreras
protectoras (por ejemplo, debajo de camiones o barreras de
protección); ya que podría no ofrecer protección adicional respecto
de los cinturones de seguridad y, en consecuencia, su activación
sería inoportuna. La falta de activación en estos casos no es señal
de un funcionamiento anormal del sistema.
No aplicar adhesivos u otros objetos en el volante, en
la funda del airbag del pasajero, o en el revestimiento
lateral del techo. No colocar objetos en el salpicadero
del lado del pasajero porque podrían interferir en la correcta
apertura del airbag del pasajero y, por lo tanto, causar lesiones
a los ocupantes del vehículo.
AIRBAG FRONTAL DEL LADO DEL
CONDUCTOREstá situado en su alojamiento específico en el centro del volante fig.
114.
Conducir teniendo siempre las manos sobre la corona
del volante de modo que, en caso de intervención del
airbag, éste pueda inflarse sin encontrar obstáculos.
No conducir con el cuerpo inclinado hacia adelante: mantener el
respaldo en posición vertical y apoyar bien la espalda.
fig. 114
A0K0080
134
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

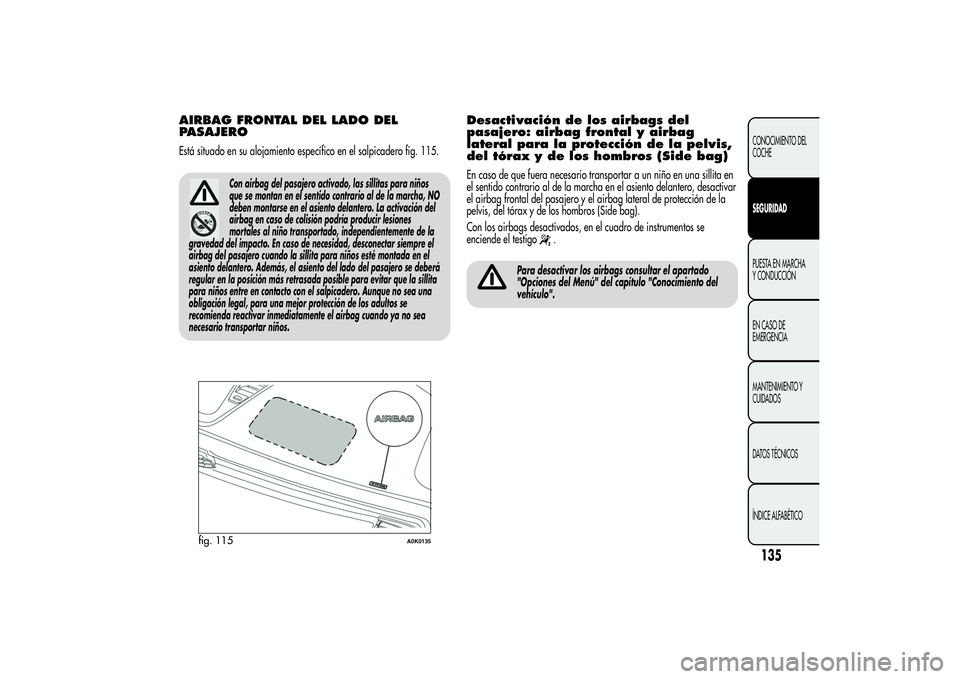

AIRBAG FRONTAL DEL LADO DEL
PASAJEROEstá situado en su alojamiento específico en el salpicadero fig. 115.
Con airbag del pasajero activado, las sillitas para niños
que se montan en el sentido contrario al de la marcha, NO
deben montarse en el asiento delantero. La activación del
airbag en caso de colisión podría producir lesiones
mortales al niño transportado, independientemente de la
gravedad del impacto. En caso de necesidad, desconectar siempre el
airbag del pasajero cuando la sillita para niños esté montada en el
asiento delantero. Además, el asiento del lado del pasajero se deberá
regular en la posición más retrasada posible para evitar que la sillita
para niños entre en contacto con el salpicadero. Aunque no sea una
obligación legal, para una mejor protección de los adultos se
recomienda reactivar inmediatamente el airbag cuando ya no sea
necesario transportar niños.
Desactivación de los airbags del
pasajero: airbag frontal y airbag
lateral para la protección de la pelvis,
del tórax y de los hombros (Side bag)En caso de que fuera necesario transportar a un niño en una sillita en
el sentido contrario al de la marcha en el asiento delantero, desactivar
el airbag frontal del pasajero y el airbag lateral de protección de la
pelvis, del tórax y de los hombros (Side bag).
Con los airbags desactivados, en el cuadro de instrumentos se
enciende el testigo
.
Para desactivar los airbags consultar el apartado
"Opciones del Menú" del capítulo "Conocimiento del
vehículo".
fig. 115
A0K0135
135CONOCIMIENTO DEL
COCHESEGURIDADPUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

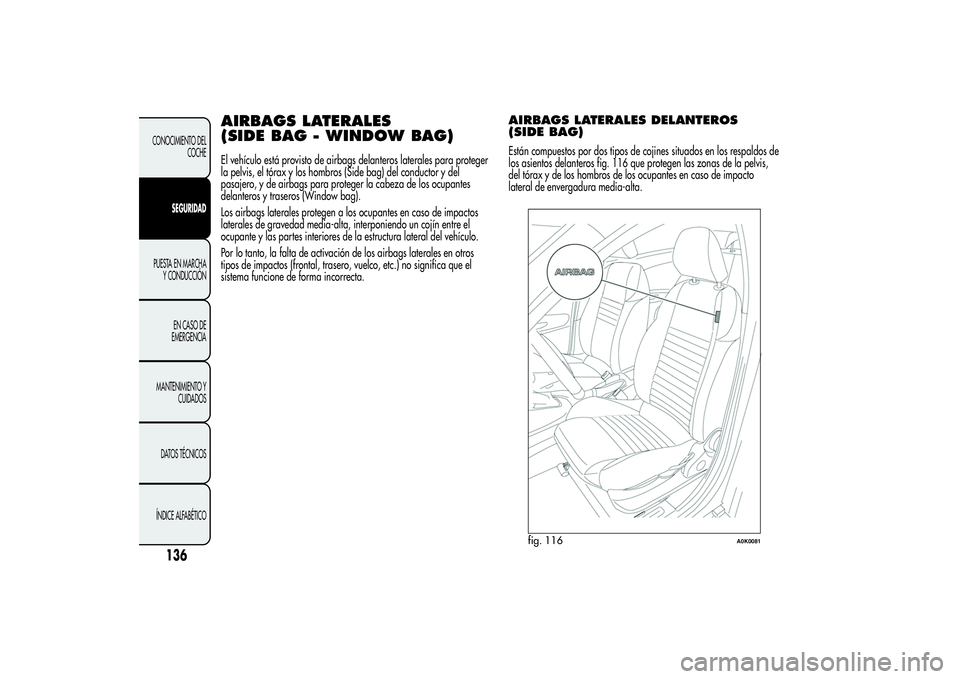

AIRBAGS LATERALES
(SIDE BAG - WINDOW BAG)El vehículo está provisto de airbags delanteros laterales para proteger
la pelvis, el tórax y los hombros (Side bag) del conductor y del
pasajero, y de airbags para proteger la cabeza de los ocupantes
delanteros y traseros (Window bag).
Los airbags laterales protegen a los ocupantes en caso de impactos
laterales de gravedad media-alta, interponiendo un cojín entre el
ocupante y las partes interiores de la estructura lateral del vehículo.
Por lo tanto, la falta de activación de los airbags laterales en otros
tipos de impactos (frontal, trasero, vuelco, etc.) no significa que el
sistema funcione de forma incorrecta.
AIRBAGS LATERALES DELANTEROS
(SIDE BAG)Están compuestos por dos tipos de cojines situados en los respaldos de
los asientos delanteros fig. 116 que protegen las zonas de la pelvis,
del tórax y de los hombros de los ocupantes en caso de impacto
lateral de envergadura media-alta.
fig. 116
A0K0081
136
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
