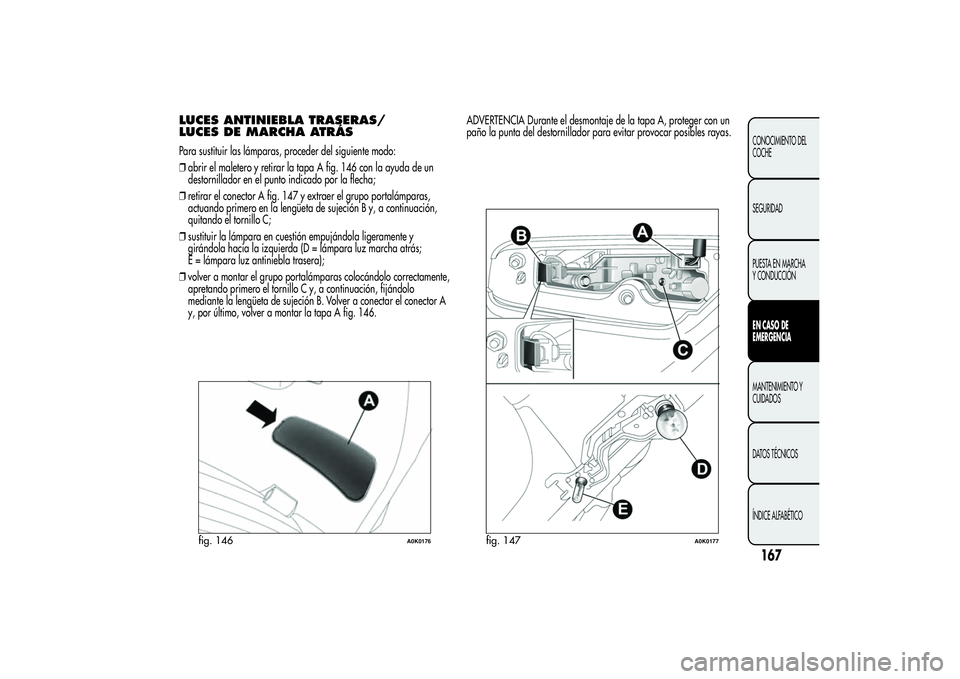

LUCES ANTINIEBLA TRASERAS/
LUCES DE MARCHA ATRÁSPara sustituir las lámparas, proceder del siguiente modo:
❒abrir el maletero y retirar la tapa A fig. 146 con la ayuda de un
destornillador en el punto indicado por la flecha;
❒retirar el conector A fig. 147 y extraer el grupo portalámparas,
actuando primero en la lengüeta de sujeción B y, a continuación,
quitando el tornillo C;
❒sustituir la lámpara en cuestión empujándola ligeramente y
girándola hacia la izquierda (D = lámpara luz marcha atrás;
E = lámpara luz antiniebla trasera);
❒volver a montar el grupo portalámparas colocándolo correctamente,
apretando primero el tornillo C y, a continuación, fijándolo
mediante la lengüeta de sujeción B. Volver a conectar el conector A
y, por último, volver a montar la tapa A fig. 146.ADVERTENCIA Durante el desmontaje de la tapa A, proteger con un
paño la punta del destornillador para evitar provocar posibles rayas.
fig. 146
A0K0176
fig. 147
A0K0177
167CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

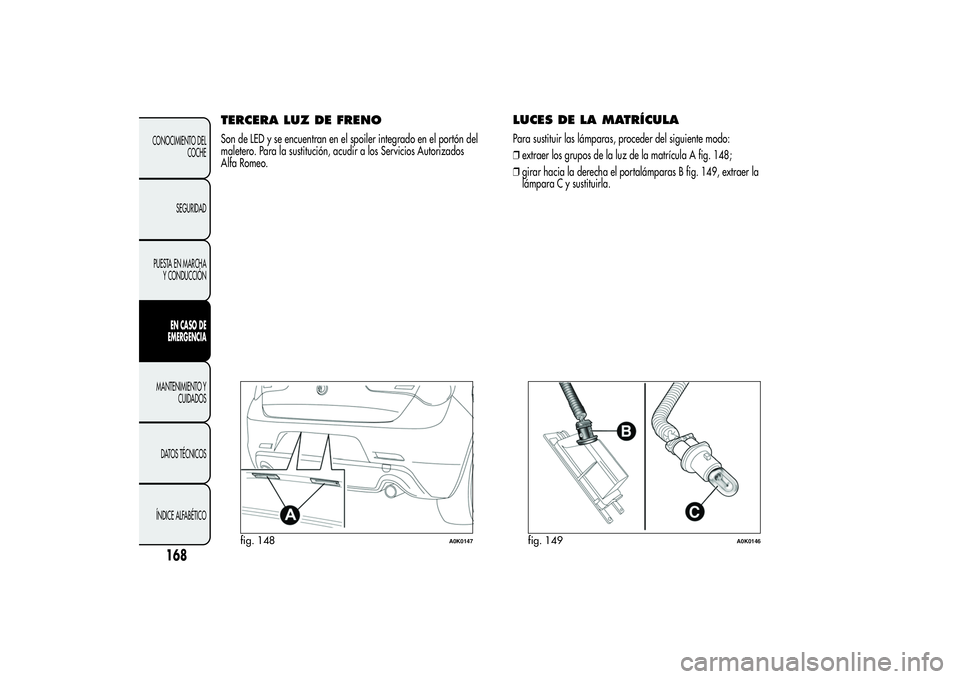

TERCERA LUZ DE FRENOSon de LED y se encuentran en el spoiler integrado en el portón del
maletero. Para la sustitución, acudir a los Servicios Autorizados
Alfa Romeo.
LUCES DE LA MATRÍCULAPara sustituir las lámparas, proceder del siguiente modo:
❒extraer los grupos de la luz de la matrícula A fig. 148;
❒girar hacia la derecha el portalámparas B fig. 149, extraer la
lámpara C y sustituirla.
fig. 148
A0K0147
fig. 149
A0K0146
168
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SUSTITUCIÓN DE LA LÁMPARA

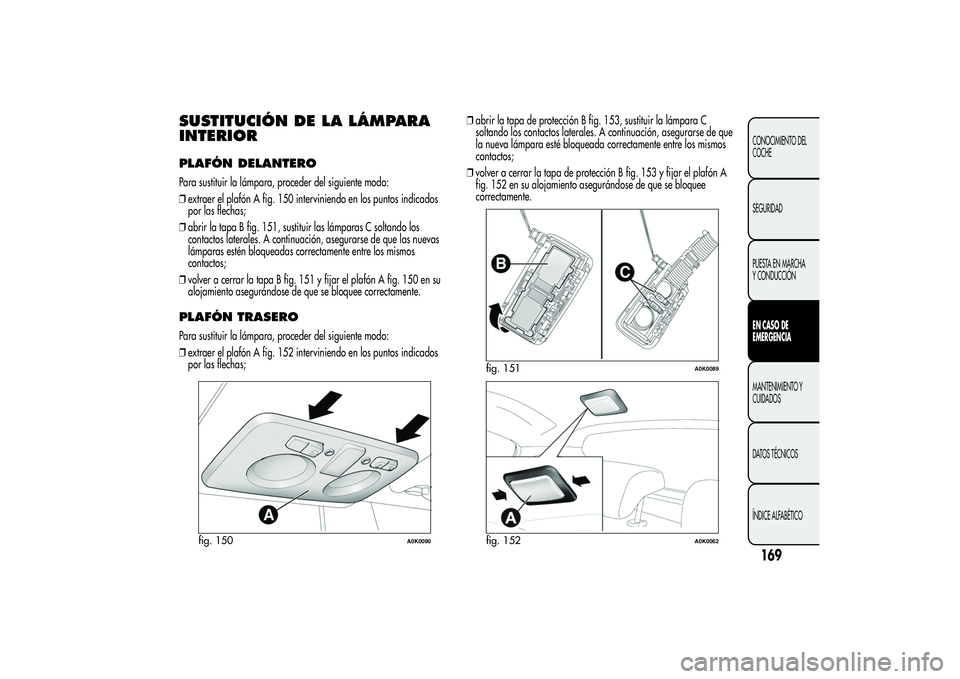

INTERIORPLAFÓN DELANTEROPara sustituir la lámpara, proceder del siguiente modo:
❒extraer el plafón A fig. 150 interviniendo en los puntos indicados
por las flechas;
❒abrir la tapa B fig. 151, sustituir las lámparas C soltando los
contactos laterales. A continuación, asegurarse de que las nuevas
lámparas estén bloqueadas correctamente entre los mismos
contactos;
❒volver a cerrar la tapa B fig. 151 y fijar el plafón A fig. 150 en su
alojamiento asegurándose de que se bloquee correctamente.PLAFÓN TRASEROPara sustituir la lámpara, proceder del siguiente modo:
❒extraer el plafón A fig. 152 interviniendo en los puntos indicados
por las flechas;❒abrir la tapa de protección B fig. 153, sustituir la lámpara C
soltando los contactos laterales. A continuación, asegurarse de que
la nueva lámpara esté bloqueada correctamente entre los mismos
contactos;
❒volver a cerrar la tapa de protección B fig. 153 y fijar el plafón A
fig. 152 en su alojamiento asegurándose de que se bloquee
correctamente.
fig. 150
A0K0090
fig. 151
A0K0089
fig. 152
A0K0062
169CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

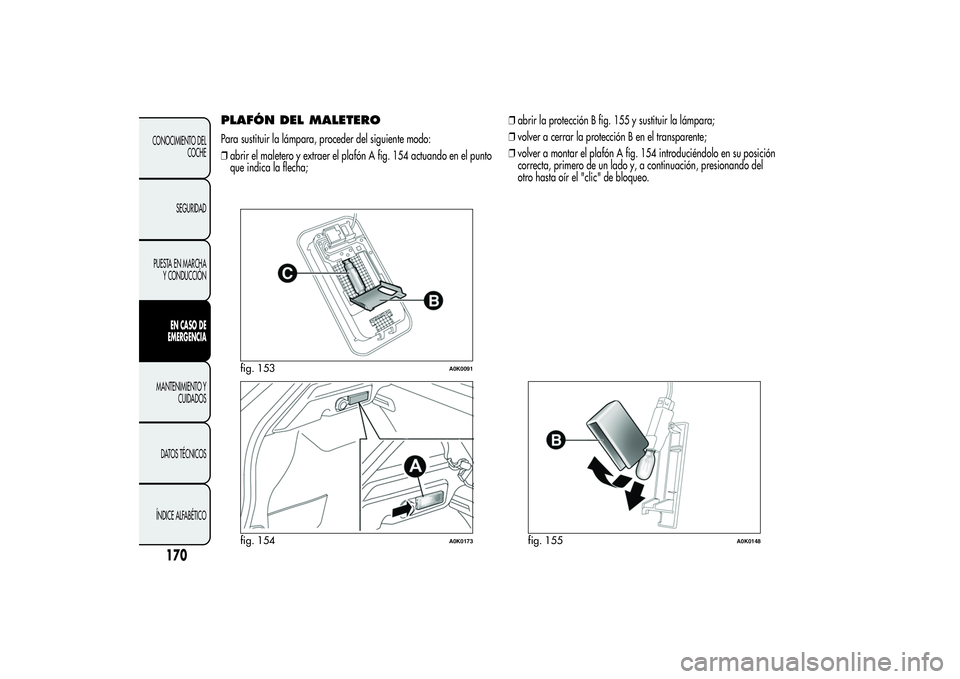

PLAFÓN DEL MALETEROPara sustituir la lámpara, proceder del siguiente modo:
❒abrir el maletero y extraer el plafón A fig. 154 actuando en el punto
que indica la flecha;❒abrir la protección B fig. 155 y sustituir la lámpara;
❒volver a cerrar la protección B en el transparente;
❒volver a montar el plafón A fig. 154 introduciéndolo en su posición
correcta, primero de un lado y, a continuación, presionando del
otro hasta oír el "clic" de bloqueo.
fig. 153
A0K0091
fig. 154
A0K0173
fig. 155
A0K0148
170
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

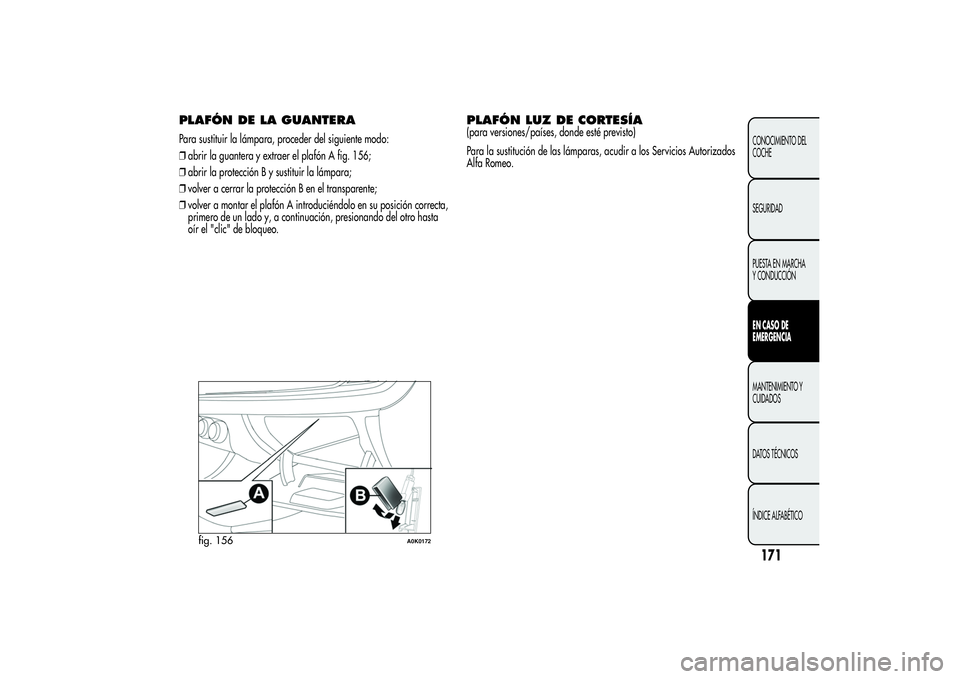

PLAFÓN DE LA GUANTERAPara sustituir la lámpara, proceder del siguiente modo:
❒abrir la guantera y extraer el plafón A fig. 156;
❒abrir la protección B y sustituir la lámpara;
❒volver a cerrar la protección B en el transparente;
❒volver a montar el plafón A introduciéndolo en su posición correcta,
primero de un lado y, a continuación, presionando del otro hasta
oír el "clic" de bloqueo.
PLAFÓN LUZ DE CORTESÍA(para versiones/países, donde esté previsto)
Para la sustitución de las lámparas, acudir a los Servicios Autorizados
Alfa Romeo.
fig. 156
A0K0172
171CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

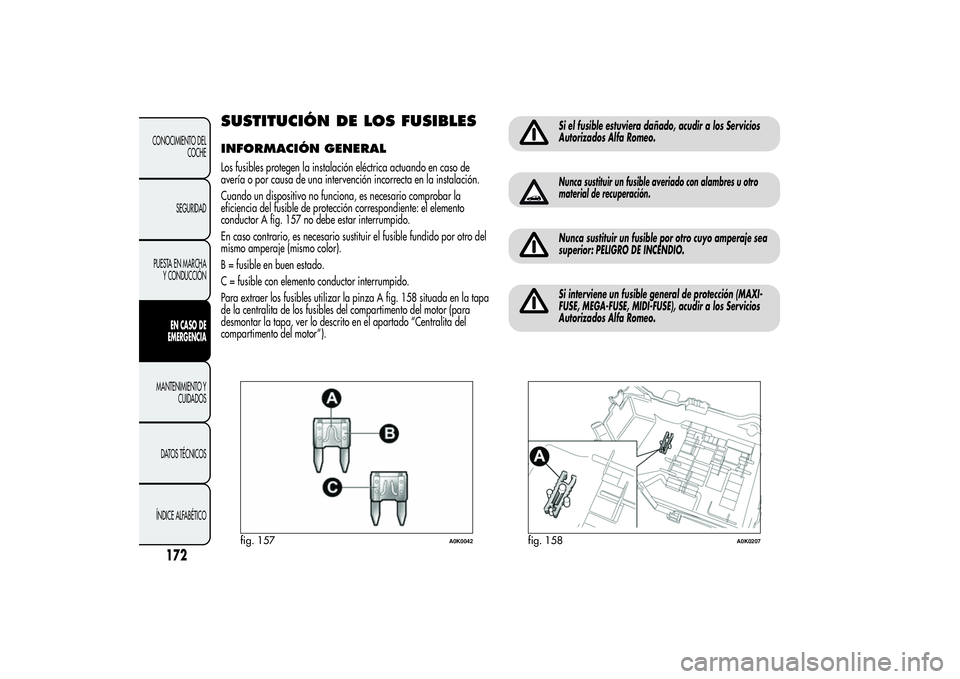

SUSTITUCIÓN DE LOS FUSIBLESINFORMACIÓN GENERALLos fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, es necesario comprobar la
eficiencia del fusible de protección correspondiente: el elemento
conductor A fig. 157 no debe estar interrumpido.
En caso contrario, es necesario sustituir el fusible fundido por otro del
mismo amperaje (mismo color).
B = fusible en buen estado.
C = fusible con elemento conductor interrumpido.
Para extraer los fusibles utilizar la pinza A fig. 158 situada en la tapa
de la centralita de los fusibles del compartimento del motor (para
desmontar la tapa, ver lo descrito en el apartado “Centralita del
compartimento del motor”).
Si el fusible estuviera dañado, acudir a los Servicios
Autorizados Alfa Romeo.Nunca sustituir un fusible averiado con alambres u otro
material de recuperación.Nunca sustituir un fusible por otro cuyo amperaje sea
superior: PELIGRO DE INCENDIO.Si interviene un fusible general de protección (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE), acudir a los Servicios
Autorizados Alfa Romeo.
fig. 157
A0K0042
fig. 158
A0K0207
172
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Antes de sustituir un fusible, asegurarse de haber
quitado la llave del dispositivo de arranque y de haber
apagado y/o desactivado todos los dispositivos.Si interviene un fusible general de protección de los
sistemas de seguridad (sistema airbag, sistema de
frenos), de los sistemas motopropulsores (sistema del
motor, sistema del cambio) o del sistema de la dirección, acudir a
los Servicios Autorizados Alfa Romeo.

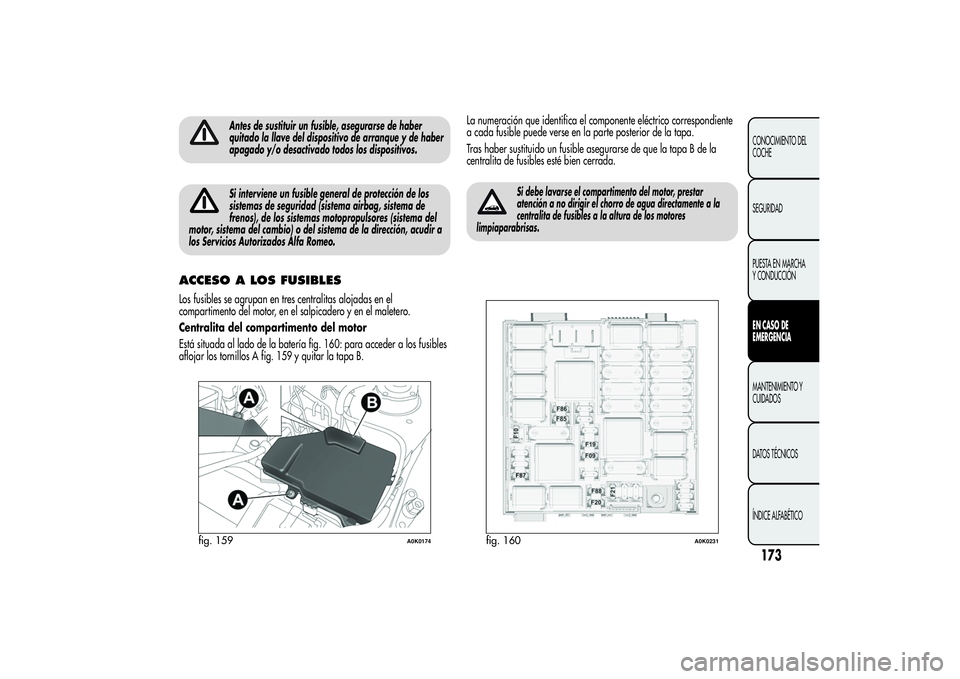

ACCESO A LOS FUSIBLESLos fusibles se agrupan en tres centralitas alojadas en el
compartimento del motor, en el salpicadero y en el maletero.
Centralita del compartimento del motor
Está situada al lado de la batería fig. 160: para acceder a los fusibles
aflojar los tornillos A fig. 159 y quitar la tapa B.La numeración que identifica el componente eléctrico correspondiente
a cada fusible puede verse en la parte posterior de la tapa.
Tras haber sustituido un fusible asegurarse de que la tapa B de la
centralita de fusibles esté bien cerrada.
Si debe lavarse el compartimento del motor, prestar
atención a no dirigir el chorro de agua directamente a la
centralita de fusibles a la altura de los motores
limpiaparabrisas.
fig. 159
A0K0174
fig. 160
A0K0231
173CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

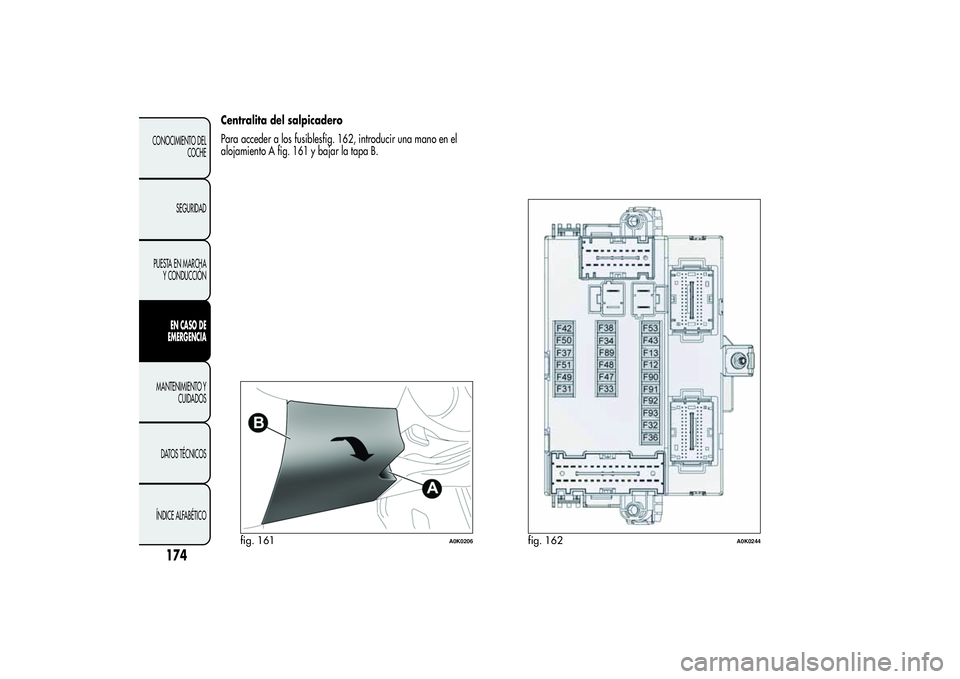

Centralita del salpicadero
Para acceder a los fusiblesfig. 162, introducir una mano en el
alojamiento A fig. 161 y bajar la tapa B.
fig. 161
A0K0206
fig. 162
A0K0244
174
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

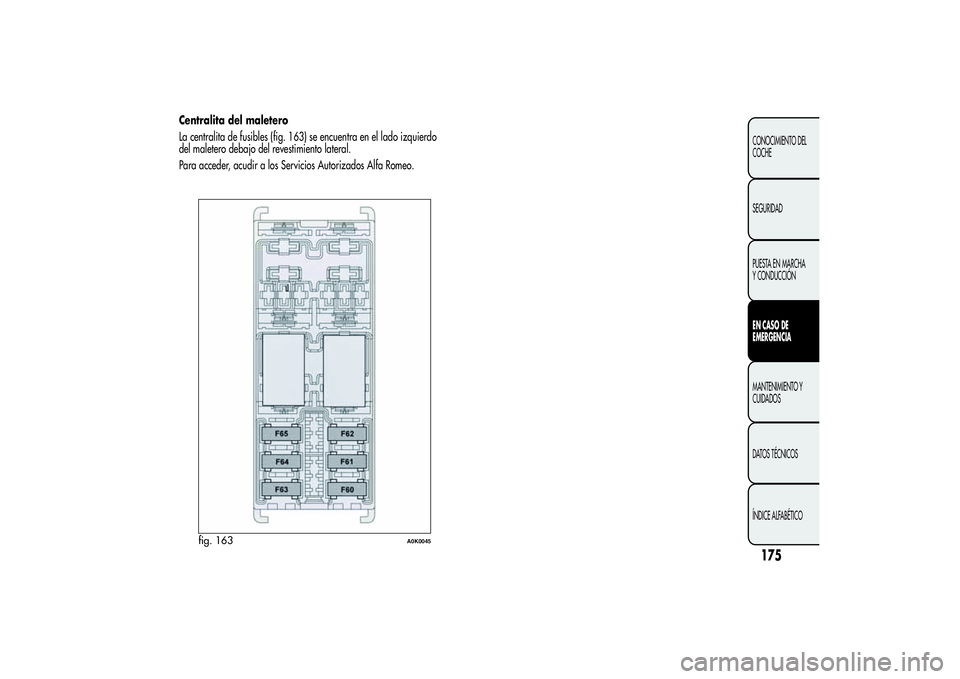

Centralita del maletero
La centralita de fusibles (fig. 163) se encuentra en el lado izquierdo
del maletero debajo del revestimiento lateral.
Para acceder, acudir a los Servicios Autorizados Alfa Romeo.
fig. 163
A0K0045
175CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

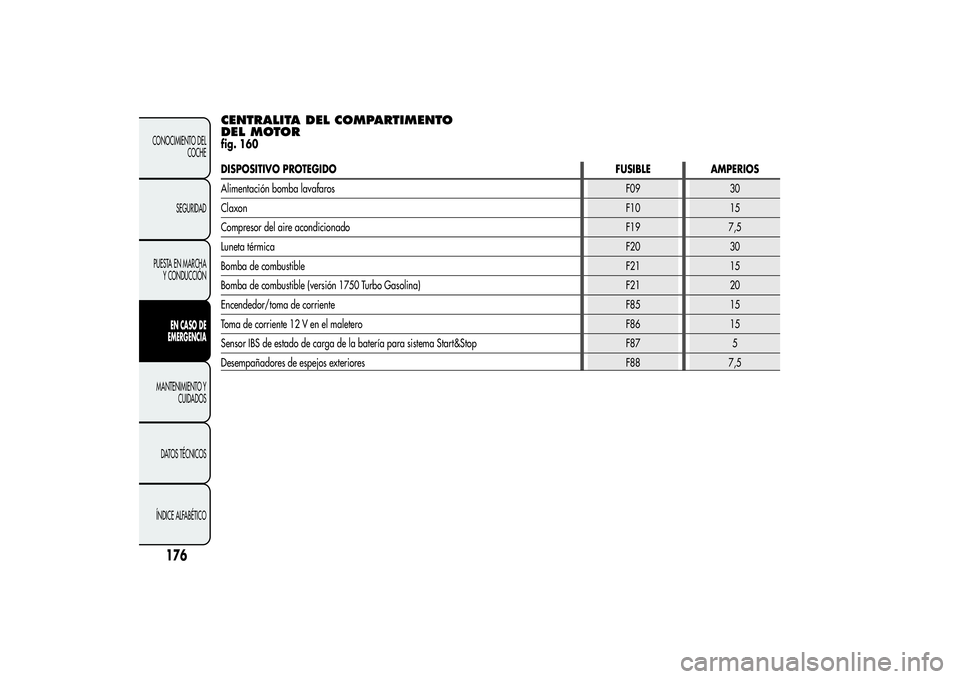

CENTRALITA DEL COMPARTIMENTO
DEL MOTORfig. 160DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
