Alfa Romeo Giulietta 2013 Manual de Uso e Manutenção (in Portuguese)

1.6 JTD
M
2.0 JTD
M

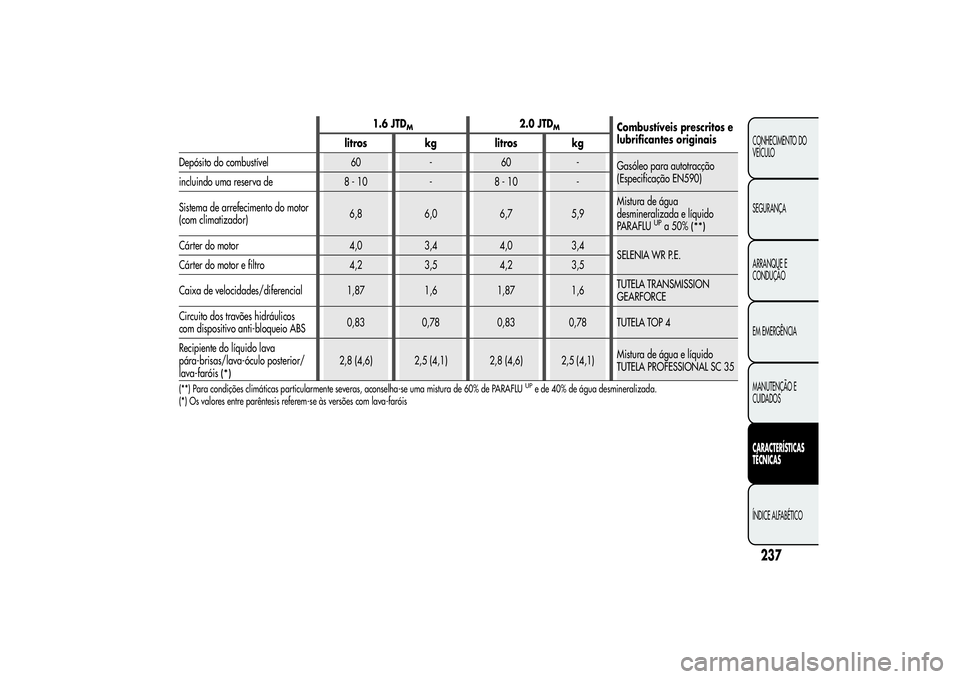

Combustíveis prescritos e
lubrificantes originais
litros kg litros kg
Depósito do combustível 60 - 60 -
Gasóleo para autotracção
(Especificação EN590)
incluindo uma reserva de 8 - 10 - 8 - 10 -
Sistema de arrefecimento do motor
(com climatizador)6,8 6,0 6,7 5,9Mistura de água
desmineralizada e líquido
PARAFLU
UPa 50%
(**)
Cárter do motor 4,0 3,4 4,0 3,4
SELENIA WR P.E.
Cárter do motor e filtro 4,2 3,5 4,2 3,5
Caixa de velocidades/diferencial 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Circuito dos travões hidráulicos
com dispositivo anti-bloqueio ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Recipiente do líquido lava
pára-brisas/lava-óculo posterior/
lava-faróis
(*)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
(**) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
(*) Os valores entre parêntesis referem-se às versões com lava-faróis
237CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

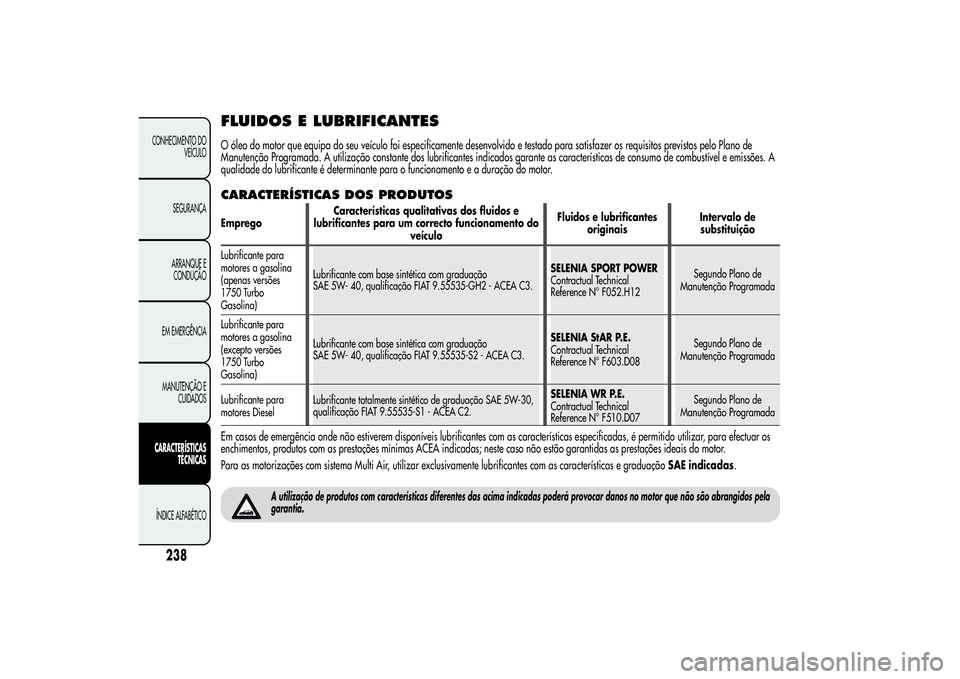

FLUIDOS E LUBRIFICANTESO óleo do motor que equipa do seu veículo foi especificamente desenvolvido e testado para satisfazer os requisitos previstos pelo Plano de
Manutenção Programada. A utilização constante dos lubrificantes indicados garante as características de consumo de combustível e emissões. A
qualidade do lubrificante é determinante para o funcionamento e a duração do motor.CARACTERÍSTICAS DOS PRODUTOSEmpregoCaracterísticas qualitativas dos fluidos e
lubrificantes para um correcto funcionamento do
veículoFluidos e lubrificantes
originaisIntervalo de
substituição
Lubrificante para
motores a gasolina
(apenas versões
1750 Turbo
Gasolina)Lubrificante com base sintética com graduação
SAE 5W- 40, qualificação FIAT 9.55535-GH2 - ACEA C3.SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Segundo Plano de
Manutenção Programada
Lubrificante para
motores a gasolina
(excepto versões
1750 Turbo
Gasolina)Lubrificante com base sintética com graduação
SAE 5W- 40, qualificação FIAT 9.55535-S2 - ACEA C3.SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Segundo Plano de
Manutenção Programada
Lubrificante para
motores DieselLubrificante totalmente sintético de graduação SAE 5W-30,
qualificação FIAT 9.55535-S1 - ACEA C2.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Segundo Plano de
Manutenção ProgramadaEm casos de emergência onde não estiverem disponíveis lubrificantes com as características especificadas, é permitido utilizar, para efectuar os
enchimentos, produtos com as prestações mínimas ACEA indicadas; neste caso não estão garantidas as prestações ideais do motor.
Para as motorizações com sistema Multi Air, utilizar exclusivamente lubrificantes com as características e graduaçãoSAE indicadas.
A utilização de produtos com características diferentes das acima indicadas poderá provocar danos no motor que não são abrangidos pela
garantia.
238
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

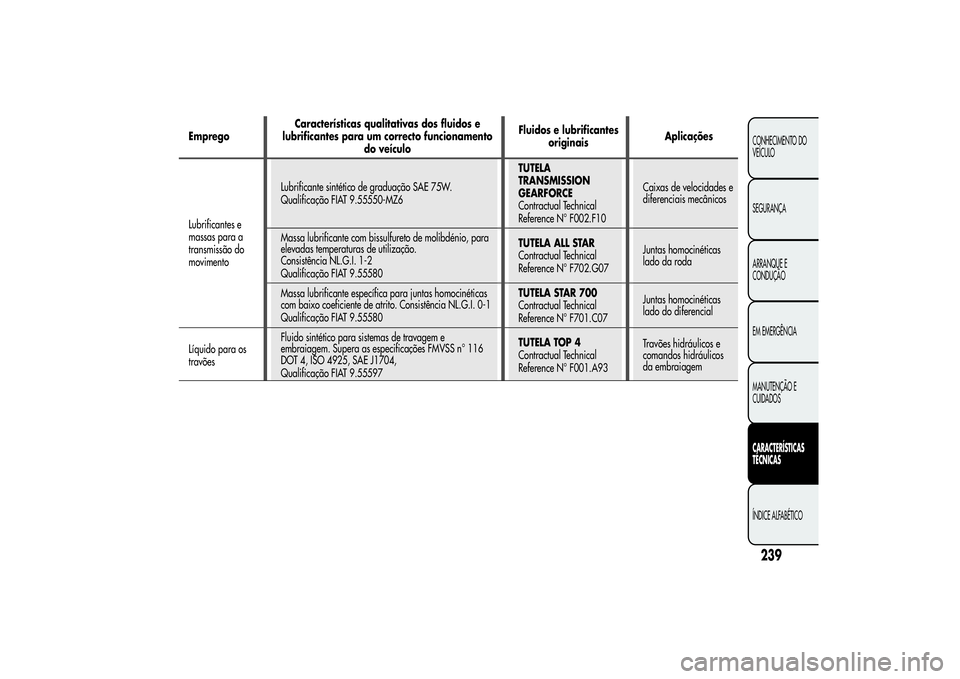

EmpregoCaracterísticas qualitativas dos fluidos e
lubrificantes para um correcto funcionamento
do veículoFluidos e lubrificantes
originaisAplicações
Lubrificantes e
massas para a
transmissão do
movimentoLubrificante sintético de graduação SAE 75W.
Qualificação FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Caixas de velocidades e
diferenciais mecânicos
Massa lubrificante com bissulfureto de molibdénio, para
elevadas temperaturas de utilização.
Consistência NL.G.I. 1-2
Qualificação FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas
lado da roda
Massa lubrificante específica para juntas homocinéticas
com baixo coeficiente de atrito. Consistência NL.G.I. 0-1
Qualificação FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas
lado do diferencial
Líquido para os
travõesFluido sintético para sistemas de travagem e
embraiagem. Supera as especificações FMVSS n° 116
DOT 4, ISO 4925, SAE J1704,
Qualificação FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Travões hidráulicos e
comandos hidráulicos
da embraiagem
239CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

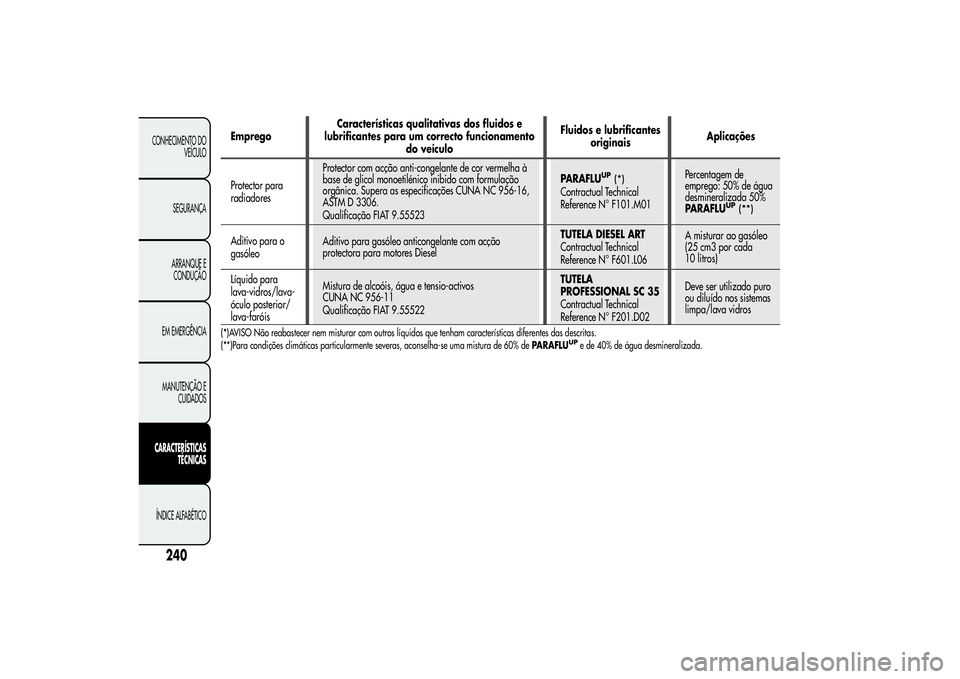

EmpregoCaracterísticas qualitativas dos fluidos e
lubrificantes para um correcto funcionamento
do veículoFluidos e lubrificantes
originaisAplicações
Protector para
radiadoresProtector com acção anti-congelante de cor vermelha à
base de glicol monoetilénico inibido com formulação
orgânica. Supera as especificações CUNA NC 956-16,
ASTM D 3306.
Qualificação FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Percentagem de
emprego: 50% de água
desmineralizada 50%
PARAFLU
UP
(**)
Aditivo para o
gasóleoAditivo para gasóleo anticongelante com acção
protectora para motores DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06A misturar ao gasóleo
(25 cm3 por cada
10 litros)
Líquido para
lava-vidros/lava-
óculo posterior/
lava-faróisMistura de alcoóis, água e tensio-activos
CUNA NC 956-11
Qualificação FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Deve ser utilizado puro
ou diluído nos sistemas
limpa/lava vidros(*)AVISO Não reabastecer nem misturar com outros líquidos que tenham características diferentes das descritas.
(**)Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% dePARAFLU
UPe de 40% de água desmineralizada.
240
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

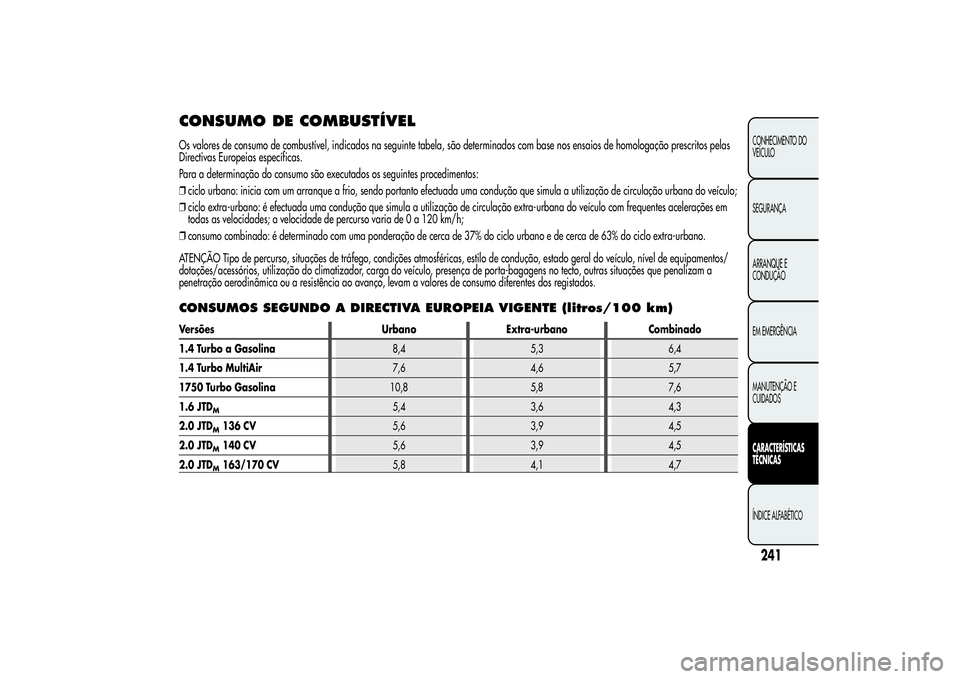

CONSUMO DE COMBUSTÍVELOs valores de consumo de combustível, indicados na seguinte tabela, são determinados com base nos ensaios de homologação prescritos pelas
Directivas Europeias específicas.
Para a determinação do consumo são executados os seguintes procedimentos:
❒ciclo urbano: inicia com um arranque a frio, sendo portanto efectuada uma condução que simula a utilização de circulação urbana do veículo;
❒ciclo extra-urbano: é efectuada uma condução que simula a utilização de circulação extra-urbana do veículo com frequentes acelerações em
todas as velocidades; a velocidade de percurso varia de 0 a 120 km/h;
❒consumo combinado: é determinado com uma ponderação de cerca de 37% do ciclo urbano e de cerca de 63% do ciclo extra-urbano.
ATENÇÃO Tipo de percurso, situações de tráfego, condições atmosféricas, estilo de condução, estado geral do veículo, nível de equipamentos/
dotações/acessórios, utilização do climatizador, carga do veículo, presença de porta-bagagens no tecto, outras situações que penalizam a
penetração aerodinâmica ou a resistência ao avanço, levam a valores de consumo diferentes dos registados.CONSUMOS SEGUNDO A DIRECTIVA EUROPEIA VIGENTE (litros/100 km)Versões Urbano Extra-urbano Combinado
1.4 Turbo a Gasolina8,4 5,3 6,4
1.4 Turbo MultiAir7,6 4,6 5,7
1750 Turbo Gasolina10,8 5,8 7,6
1.6 JTD
M
5,4 3,6 4,3
2.0 JTD
M136 CV5,6 3,9 4,5
2.0 JTDM140 CV5,6 3,9 4,5
2.0 JTDM163/170 CV5,8 4,1 4,7
241CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

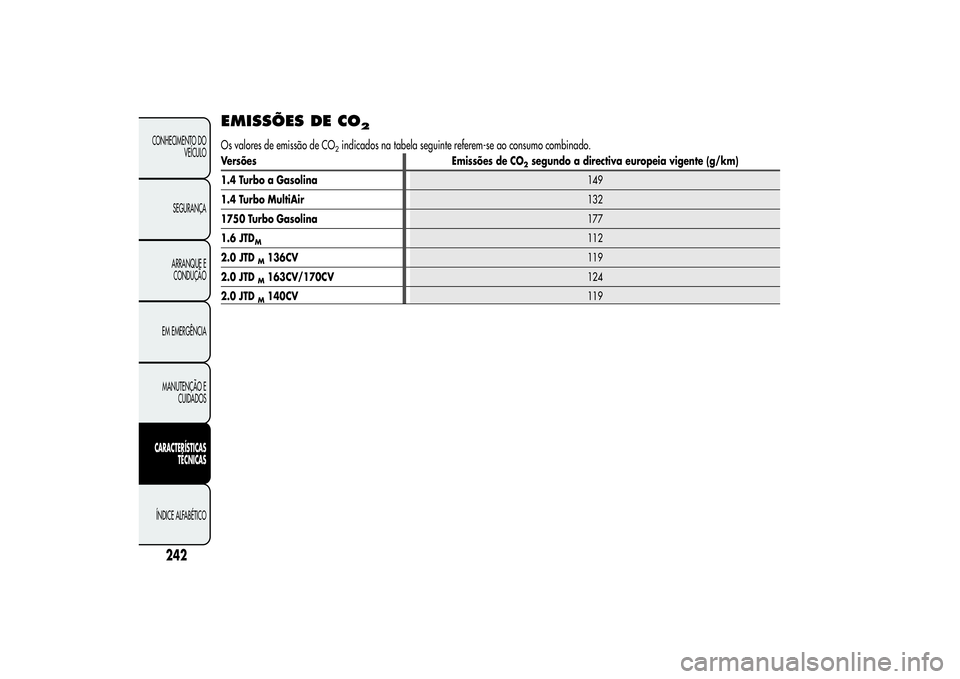

EMISSÕES DE CO
2
Os valores de emissão de CO
2indicados na tabela seguinte referem-se ao consumo combinado.
Versões Emissões de CO
2segundo a directiva europeia vigente (g/km)
1.4 Turbo a Gasolina149
1.4 Turbo MultiAir132
1750 Turbo Gasolina177
1.6 JTD
M
112
2.0 JTD
M136CV119
2.0 JTDM163CV/170CV124
2.0 JTDM140CV119
242
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

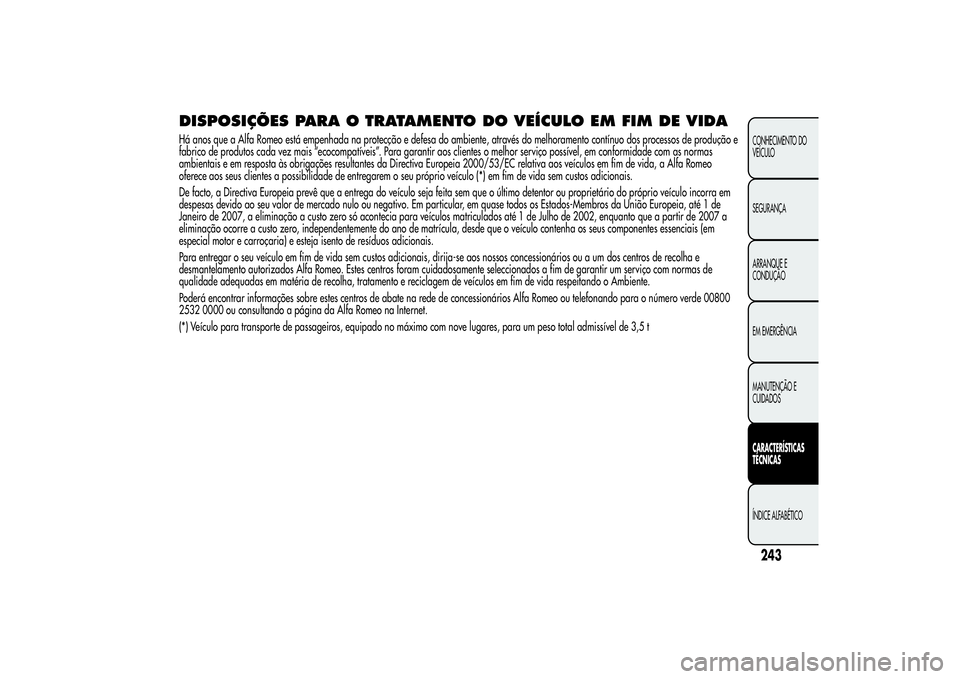

DISPOSIÇÕES PARA O TRATAMENTO DO VEÍCULO EM FIM DE VIDAHá anos que a Alfa Romeo está empenhada na protecção e defesa do ambiente, através do melhoramento contínuo dos processos de produção e
fabrico de produtos cada vez mais “ecocompatíveis”. Para garantir aos clientes o melhor serviço possível, em conformidade com as normas
ambientais e em resposta às obrigações resultantes da Directiva Europeia 2000/53/EC relativa aos veículos em fim de vida, a Alfa Romeo
oferece aos seus clientes a possibilidade de entregarem o seu próprio veículo (*) em fim de vida sem custos adicionais.
De facto, a Directiva Europeia prevê que a entrega do veículo seja feita sem que o último detentor ou proprietário do próprio veículo incorra em
despesas devido ao seu valor de mercado nulo ou negativo. Em particular, em quase todos os Estados-Membros da União Europeia, até 1 de
Janeiro de 2007, a eliminação a custo zero só acontecia para veículos matriculados até 1 de Julho de 2002, enquanto que a partir de 2007 a
eliminação ocorre a custo zero, independentemente do ano de matrícula, desde que o veículo contenha os seus componentes essenciais (em
especial motor e carroçaria) e esteja isento de resíduos adicionais.
Para entregar o seu veículo em fim de vida sem custos adicionais, dirija-se aos nossos concessionários ou a um dos centros de recolha e
desmantelamento autorizados Alfa Romeo. Estes centros foram cuidadosamente seleccionados a fim de garantir um serviço com normas de
qualidade adequadas em matéria de recolha, tratamento e reciclagem de veículos em fim de vida respeitando o Ambiente.
Poderá encontrar informações sobre estes centros de abate na rede de concessionários Alfa Romeo ou telefonando para o número verde 00800
2532 0000 ou consultando a página da Alfa Romeo na Internet.
(*) Veículo para transporte de passageiros, equipado no máximo com nove lugares, para um peso total admissível de 3,5 t
243CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE ALFABÉTICO

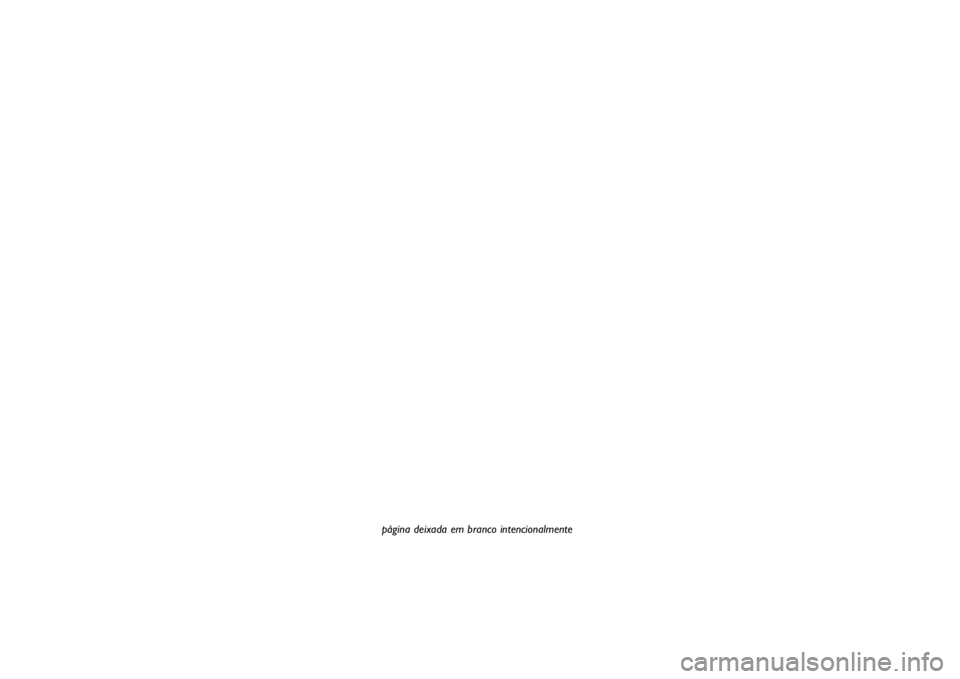

página deixada em branco intencionalmente
